Termék típusa	OLED 4K televízió
Márka	Sony
Modell	KD77AG9BU
Képernyő mérete	77 hüvelyk (195,6 cm)
Felbontás	3840 x 2160 pixel (4K Ultra HD)
Kijelző technológia	OLED (X1 Ultimate Processor)
Operációs rendszer	Android TV 9.0
Méretek (talppal)	172,2 x 102,2 x 35,6 cm
Méretek (talp nélkül)	172,2 x 98,2 x 4,5 cm
Súly (talppal)	35,5 kg
Súly (talp nélkül)	33,2 kg
Tápfeszültség	220-240 V AC, 50/60 Hz
Energiafogyasztás (készenléti üzemmód)	0,5 W
Energiafogyasztás (tipikus)	200 W
Hangszórók	Hangszórók, 2 x 10 W + mélynyomó
Csatlakoztathatóság	Wi-Fi 802.11ac, Bluetooth 4.2, Ethernet, 4x HDMI, 3x USB
Fő funkciók	Smart TV, Google Assistant, beépített Chromecast, Dolby Vision, Dolby Atmos
Karbantartás és tisztítás	Használjon puha, száraz ruhát. Ne használjon vegyszereket.
Biztonság	Ne zárja el a szellőzőnyílásokat. Rögzítse a televíziót a falhoz vagy a bútorhoz.
Pótalkatrészek és javíthatóság	Javíthatósági index 7.2/10. Elérhető alkatrészek: távirányító, hálózati kábel, talp.
Tartozékok	Távirányító, elemek, asztali talp, hálózati kábel, használati útmutató

Gyakran ismételt kérdések - KD77AG9BU SONY

Hogyan kapcsoljam be és ki a Sony KD77AG9BU televíziót?

Használja a távirányítón vagy a televízió hátlapján található Bekapcsoló/Kikapcsoló gombot.

Hogyan csatlakoztassam a televíziót a Wi-Fi-hez?

Lépjen a Beállítások > Hálózat > Wi-Fi menüpontba, válassza ki a hálózatát, és adja meg a jelszót.

Hogyan állítsam vissza a televíziót gyári beállításokra?

Menjen a Beállítások > Rendszer > Névjegy > Gyári beállítások visszaállítása menüpontba. Erősítse meg a műveletet.

Miért sötét a kép, vagy miért van elmosódás?

Ellenőrizze a Kép beállításokat, és kapcsolja ki az Energiatakarékos módot. Ha az elmosódás továbbra is fennáll, végezzen pixeltisztítást a beállításokban.

Hogyan frissítsem a televízió szoftverét?

Lépjen a Beállítások > Rendszer > Szoftverfrissítés menüpontba, és válassza a Frissítés keresése lehetőséget.

Használhatok Bluetooth fejhallgatót ezzel a televízióval?

Igen, kapcsolja be a Bluetooth-t a beállításokban, majd párosítsa a fejhallgatót a Bluetooth-eszközök menüpontban.

Hogyan kerüljem el a képernyő beégésének (burn-in) kockázatát az OLED-en?

Kerülje a hosszú ideig tartó statikus képek megjelenítését. Aktiválja a Pixeleltolás és a Pixeltisztítás funkciókat a Beállítások > Kijelző menüpontban.

Mit tegyek, ha a távirányító nem működik?

Cserélje ki az elemeket. Ha a probléma továbbra is fennáll, párosítsa újra a távirányítót a HOME + HANGERŐ LE gombok 3 másodpercig történő lenyomásával.

Hogyan szereljem fel a televíziót fali tartóra?

Használjon VESA 400x300 kompatibilis fali tartót. Kövesse a mellékelt utasításokat. Győződjön meg arról, hogy a fal elbírja a televízió súlyát (körülbelül 33 kg talp nélkül).

Hol találom a pótalkatrészeket, vagy hol javíttathatom meg a televíziómat?

Lépjen kapcsolatba a Sony ügyfélszolgálatával vagy egy hivatalos javítóközponttal. Tekintse meg a notice-facile.com oldalt a kézikönyvekért és kapcsolási rajzokért.

HASZNÁLATI ÚTMUTATÓ KD77AG9BU SONY

Bezdrôtová technológia

Protokol IEEE802.11ac/a/b/g/n

Az asztali állvány rögzítéséhez tekintse meg a Beállítási útmutatót.

Tartalomjegyzék

FONTOS FIGYELMEZTETÉS ..... 2

Biztonsági előírások 3

A TV-képernyő védelme (OLED TV)....4

Alkatrészek és vezérlőelemek. . . . . . . . . 5

Vezérlők és szimbólumok .....5

A távvezérlő használata....6

A távvezérlő működési leírása....6

Csatlakoztatási ábra....8

A tv felszerelése a falra .....11

Az opcionális Fali konzol használata (SU-WL850 vagy SU-WL450)....11

Hibaelhárítás 13

Problémák és megoldások ..... 13

Müszaki adatok 14

Internetkapcsolat és adatvédelem

Ez a termék a kezdeti beállítás alatt csatlakozik az internethez, amint van hálózati kapcsolata, egyrészt az internetkapcsolat ellenőrzésére, később pedig a Kezdőképernyő konfigurálására. A rendszer erre a célra, és minden más internetkapcsolathoz is használja az IP-címét. Ha azt szeretné, hogy a rendszer egyáltalán ne használja az IP-címét, ne állítsa be a vezeték nélküli internet funkciót, és ne csatlakoztasson internetkábelt. Az internetkapcsolatokra vonatkozó további információkért tekintse meg a beállítási képernyőkön található adatvédelmi információkat.

Bevezetés

Köszönjük, hogy ezt a Sony terméket választotta. Kérjük, mielőtt üzembe helyezi a készüléket, olvassa el figyelmesen ezt a használati utasítást, és őrizze meg, mert a későbbiekben is szüksége lehet rá.

Megjegyzés

• Kérjük, hogy a TV használata előtt olvassa el a következőt: „Biztonsági előírások” (3. oldal).
• További biztonsági előírásokért olvassa el a mellékelt Biztonsági előírások részt.
• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.

Súgó

További hibaelháritási tudnivalókat és más hasznos információkat közvetlenül a TV-n is elérhet. Nyomja meg a távvezérlő HELP gombját a témakörök listájának megjelenítéséhez, illetve a kulcsszó szerinti kereséshez.

Súgóútmutató (kézikönyv)

További hibaelhárítási tudnivalókat és más hasznos információkat közvetlenül a TV-n is elérhet. A Súgóútmutatót PC-ről vagy okostelefonról is megnyithatja (a vonatkozó tudnivalók a jelen kézikönyv hátoldalán olvashatók).

Az azonosító címke helye

A típusszám, a gyártási idő (év/hónap) és az áramellátás típusának címkéje a televízió hátulján vagy a csomagoláson találhatók. Ezek az állvány burkolatának levétele után válnak láthatóvá CD1

FONTOS FIGYELMEZTETÉS

Megjegyzés a rádióberendezéssel

kapcsolatban

A Sony Visual Products Inc. igazolja, hogy a KD-77AG9, KD-65AG9, KD-55AG9 típusú rádiós berendezések megfelelnek a 2014/53/EU irányvonal előírásainak. Az EU megfelelőségi nyilatkozat teljes szövege a következő internet-címen olvasható el: http://www.compliance.sony.de/

Megjegyzés a felhasználók számára: a következő tájékoztatás az EU irányelveit alkalmazó országokban értékesített készülékekre vonatkozik.

Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó: Az 5 150-5 350 MHz-es sáv beltéri használatra van korlátozva.

Biztonsági előírások

Üzembe helyezés, beállítás

Tüz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a tv-készüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja.

Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja.
• Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.
• Helyezze el úgy a tv-készüléket, hogy a tv asztali állványa ne lógjon túl a tv-állványon (nincs mellékelve). Ha az asztali állvány túllóg a tv-állványon, az a tv-készülék eldőlését vagy leesését okozhatja, ami személyi sérülést vagy a tv megrongálódását eredményezheti..

• Ha a Tv-készülék az asztali állványon van, akkor biztonsági okokból helyezze fel a TV hátuljának középső fedeleit.
• A készülék falra szerelését szakemberrel végeztesse.
• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők:
  Fali konzol SU-WL850 Fali konzol SU-WL450

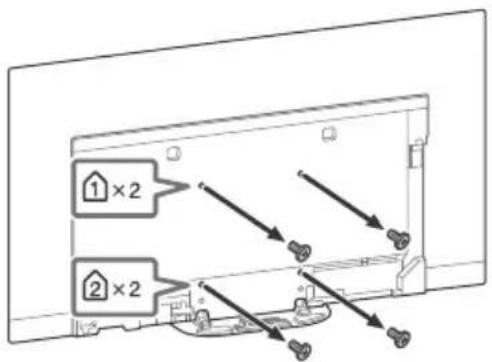

• A Fali konzolt a Fali konzolhoz mellékelt csavarokkal rögzítse a tv-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a Fali konzol csatlakozófelületétől mérve. A csavarok hossza és átmérője a Fali konzol modelljétől függően különböző.
  A mellékelt csavarok helyett más csavarok használata a tv-készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja.

Szállítás

• A készülék szállítása előtt szüntesse meg a készülék összes csatlakozását.
• A készülék szállításához legalább két ember szükséges.
• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne nyomja meg a panelt és a képernyő körüli keretet.

• A mozgatás vagy felszerelés során ne fektesse le a TV-t.

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

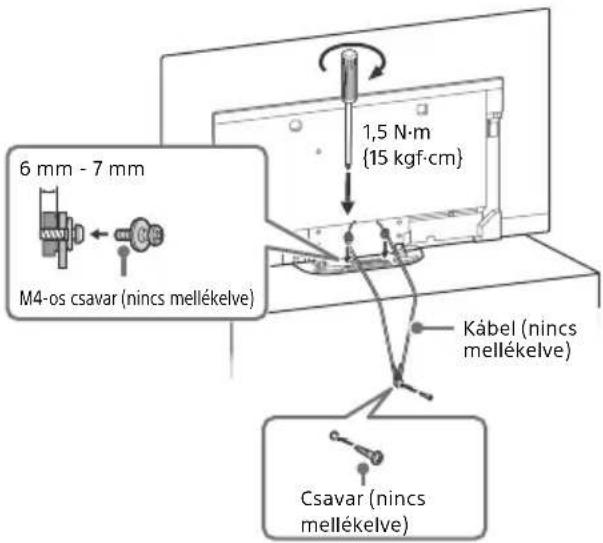

A felborulás megakadályozása

Szellőzés

• Soha ne takarja el a készülék szellőzőnyílásait, illetve ne tegyen semmit a készülékbe.

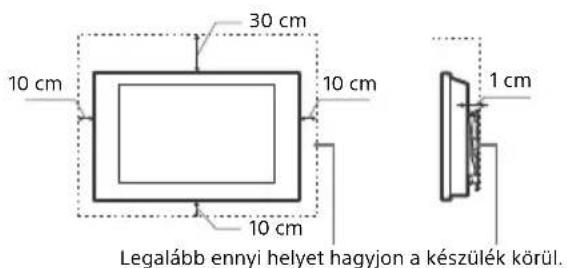

• Az alábbi ábrán látható mértékű helyet hagyjon a készülék körül.
• Határozottan javasolt Sony fali konzol használata, a megfelelő szellőzés biztosítása érdekében.

Falra szerelve

Állványon történő használat esetén

Legalább ennyi helyet hagyjon a készülék körül.

- A megfelelő szellőzés biztosítása, és por vagy szennyeződés felhalmozódásának megelőzése érdekében:

— Ne üzemeltesse a készüléket a hátára vagy az oldalára fordítva.
— Alüzemeltesse a készüléket zárt polcon, ágyra vagy takaróra helyezve, illetve szekrényben.
— Ne takarja le a készüléket függönnyel vagy hasonló textíliával, illetve újsággal vagy hasonló anyaggal.

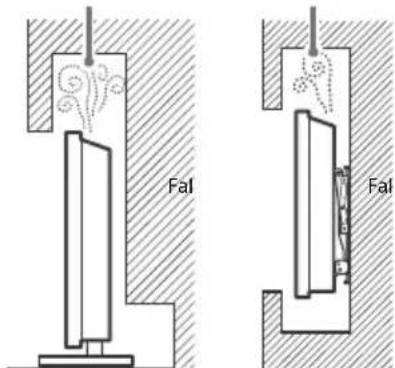

— Ne üzemeltesse a készüléket az alábbi módokon.

A légáramlás gátolt.

Ne takarja el levegőkeringés útját.

A TV-képernyő védelme (OLED TV)

Óvintézkedések a képernyő rongálódás elleni védelme érdekében

Képvisszamaradás

Az OLED TV-k az alkalmazott anyagok jellemzői miatt érzékenyek a képvisszamaradásra (beégés). A képvisszamaradás akkor állhat elő, ha a képernyőnek ugyanazon a helyén sokszor, vagy huzamosabb ideig ugyanaz a kép jelenik meg. Ez nem jelenti a TV hibás működését. Kerülje az olyan képek megjelenítését, amelyek képvisszamaradást okozhatnak.

A következőkben olyan képekre mutatunk példát, amelyek képvisszamaradást okozhatnak:

• A képernyő tetején, alján, jobb vagy bal oldalán fekete sávokat tartalmazó képek. (Például Letterbox vagy 4:3 képarányú, normál felbontású képek.)
• Allóképek, például fényképek.
• A képernyő egyes részein statikus tartalmat megjelenítő videojátékok.
• Képernyőmenük, műsorújságok, csatornalogók stb.
• Alkalmazások statikus tartalmai.
• Szalagcímek, amelyeket pl. a híradók és?kiemelt hírek használnak.

A képvisszamaradás kockázatának csökkentése:

• A Sony azt javasolja, hogy a TV-készüléket általában a távvezérlön vagy a TV-készüléken található be-/kikapcsoló gombbal kapcsolja ki.
• A [Szélesvásznú mód] választásával szüntesse meg a fekete sávokat. A [Szélesvásznú mód] módtól eltérő [Normál] beállítást használjon.
• A im bot megnyomva kapcsolja ki az OSD-t (képernyőmenüt) és kapcsolja ki a csatlakoztatott készülékek menüit. A részleteket lásd a csatlakoztatott készülék használati útmutatójában.
• Kerülje a fényes színeket (beleértve a fehéret is) tartalmazó állóképek vagy logók tartós megjelenítését a képernyő minden részén.
• A képbeállításokat igazítsa a környezeti feltételekhez. A Normál beállítást otthoni használatra ajánljuk és akkor, ha a megjelenített tartalomban gyakran szerepel csatornalogó stb.

A TV következő funkciói segítenek a képvisszamaradás csökkentésében/megelőzésében.

Képernyőfrissítés

A panelfrissítés hosszabb idejű használat után automatikusan fut és beállítja a TV-kép egységességét. A panelfrissítés manuálisan is elvégezhető, de csak akkor érdemes használni, ha a képvisszamaradás már nagyon észrevehető, és a következő üzenet jelenik meg: [A panelfrissítés nem fejeződött be...]

Vigyázat:

• A Panelfrissítés funkció hatással lehet a panelre. Javasoljuk, hogy a panelfrissítést évente csak egyszer végezze el, mert a funkció sürübb használata esetén a panel hasznos élettartama lerövidülhet.
• A panelfrissítés végrehajtása körülbelül egy óráig tart.
• A panelfrissítés során egy fehér vonal jelenhet meg a képernyőn, ez nem jelenti a TV hibás működését.
• A panelfrissítés csak akkor működik, ha a helyiség hőmérséklete 10 °C és 40 °C.

Képponteltolás

A képvisszamaradás megelőzése érdekében automatikusan elmozdítja a képet a képernyőn.

Egyéb funkciók

A képernyő fényereje automatikusan csökken, ha állóképet, órát, erős színeket vagy logókat stb. jelenít meg.

Alkatrészek és vezérlőelemek

Vezérlők és szimbólumok

1 ⏻ (Bekapcsolás) / + / -

Ha a tv ki van kapcsolva,

a ⏻ gombbal kapcsolja be.

Ha a tv be van kapcsolva,

Kikapcsoláshoz nyomja meg hosszan a ⏻ gombot.

Nyomogassa a ⏻ gombot a funkció

módosításához, majd a + vagy – gombot a következőhöz:

• A hangerő beállítása.
  • Csatornák kiválasztása.
• a tv bemeneti jelforrásának kijelölése.

2 Távvezérlő érzékelője*

Fényérzékelő* 1 / LED-megvilágítás

A LED-megvilágítás a televízió állapota szerint világít vagy villog.

További információért tekintse meg a Súgóútmutatót.

3 Beépített mikrofon ^2*3

A kéz nélkül használható beépített mikrofon hangalapú keresésre alkalmas. A beépített mikrofon engedélyezéséhez kövesse a ↓ gomb megnyomása után a képernyőn megjelenő utasításokat.

4 Beépített mikrofon LED

A beépített mikrofon engedélyezett állapotában a MIC LED sárgán világít. A beépített mikrofon LED-jét le lehet tiltani. ^3

*1 Ne tegyen semmit az érzékelő közelébe.

*2 A hangalapú kereséshez internet-kapcsolat szükséges.

A beépített mikrofonnal végezhető hangalapú keresés csak korlátozott régiókban/országokban/nyelveken használható.

A készenléti állapot energiafogyasztása nöni fog, mert a hangalapú keresés és a beépített mikrofon engedélyezése esetén a mikrofon folyamatosan működik.

*3 A további információkat lásd az online súgóútmutatóban (2. oldal).

A távvezérlő használata

A távvezérlő működési leírása

A távvezérlő alakja, gombjainak helye, elérhetősége és funkciója a régiótól/országtól/a televízió típusától függően változhat.

(Mikrofon)

Hangalapú keresést* használata. (Például különböző tartalmak keresése beszéd alapján.)

▲/▼/◄/►/⊕ (Navigáló gombok)

A képernyőn történő navigálás és elemkiválasztás eszköze.

TV

Segítségével átválthat tv-csatornára vagy bemeneti csatornára, illetve megjelenítheti a Tv menü lehetőséget.

* A hangalapú kereséshez internet-kapcsolat szükséges.

1 ⏻ (Készenléti üzemmód)

A televíziókészülék be- vagy kikapcsolása (készenléti üzemmód).

2 Számgombok

i+/Információ/Szöveg felfedése)

Információk megjelenítése.

(Teletext)

Teletext információk megjelenítése.

3 Google Play

Megnyitja a „Google Play” online szolgáltatást.

NETFLIX (Csak egyes régiókban/országokban/tv-modelleknél)

Hozzáférés a „NETFLIX“ online szolgáltatáshoz.

Színes gombok

A gombhoz tartozó funkció végrehajtása.

4 GUIDE/

A digitális műsorújság vagy a kábeles/műholdas egység EPG-jének megjelenítése a [Kábel/műholdas doboz beállítása] beállítását követően (Csak Set Top Box vezérléssel kompatibilis modellek).

REC LIST

Az USB HDD eszköz vagy a DVR felvételi listájának megtekintése a [Kábel/műholdas doboz beállítása] beállítását követően.

(Bemenetválasztás)

Jelenítse meg és válassza ki a bemeneti forrást stb.

(Gyors beállítások)

Gyors beállítások megjelenítése.

BACK/←

Visszatérés az előző képernyőre.

HOME

A televíziókészülék főmenüjének megjelenítése.

5 ∠ +/- (Hangerö)

A hangerő beállítása.

(ugrás)

Oda-vissza váltás két csatorna vagy bemenet között. A tv-készülék az aktuális csatorna vagy bemenet és a legutóbb kiválasztott csatorna vagy bemenet között vált.

☐ (Némítás)

A hang kikapcsolása. Ismét megnyomva a hang visszakapcsol.

Tipp

- A hozzáférési parancsikon szolgáltatás be- vagy kikapcsolható a ✉ megnyomásával és nyomva tartásával.

CH +/−/▲/▼

Tv-üzemmódban: Csatornák kiválasztása. Teletext üzemmódban: A következő (☑) vagy az előző (☑) oldal kiválasztása.

6 AUDIO

Válassza ki a többnyelvű forrás hangját vagy az éppen megtekintett műsor kettős hangját (a műsor forrásától függően).

(Feliratok beállítása)

A feliratok be- vagy kikapcsolása (amikor a szolgáltatás elérhető).

HELP

Súgó menü megjelenítése. A Súgóútmutató bárhonnan elérhető.

◀/▶/▶/II

A televíziókészülék és a csatlakoztatott BRAVIA Sync-kompatibilis eszköz médiatartalmának vezérlése.

● REC

Rögzítse az aktuálisan megtekintett programot az USB HDD eszközre vagy DVR eszközre a [Kábel/műholdas doboz beállítása] beállítása után (csak korlátozott régió/ország/tv-modell esetén).

EXIT

Visszatérés az előző képernyőhöz, vagy kilépés a menüből. Amikor elérhető az Interaktív alkalmazás szolgáltatás, nyomja meg a szolgáltatásból való kilépéshez.

Megjegyzés

- A [Kábel/műholdas doboz beállítása] funkcióval kapcsolatos további információért tekintse meg a Súgóútmutatót.

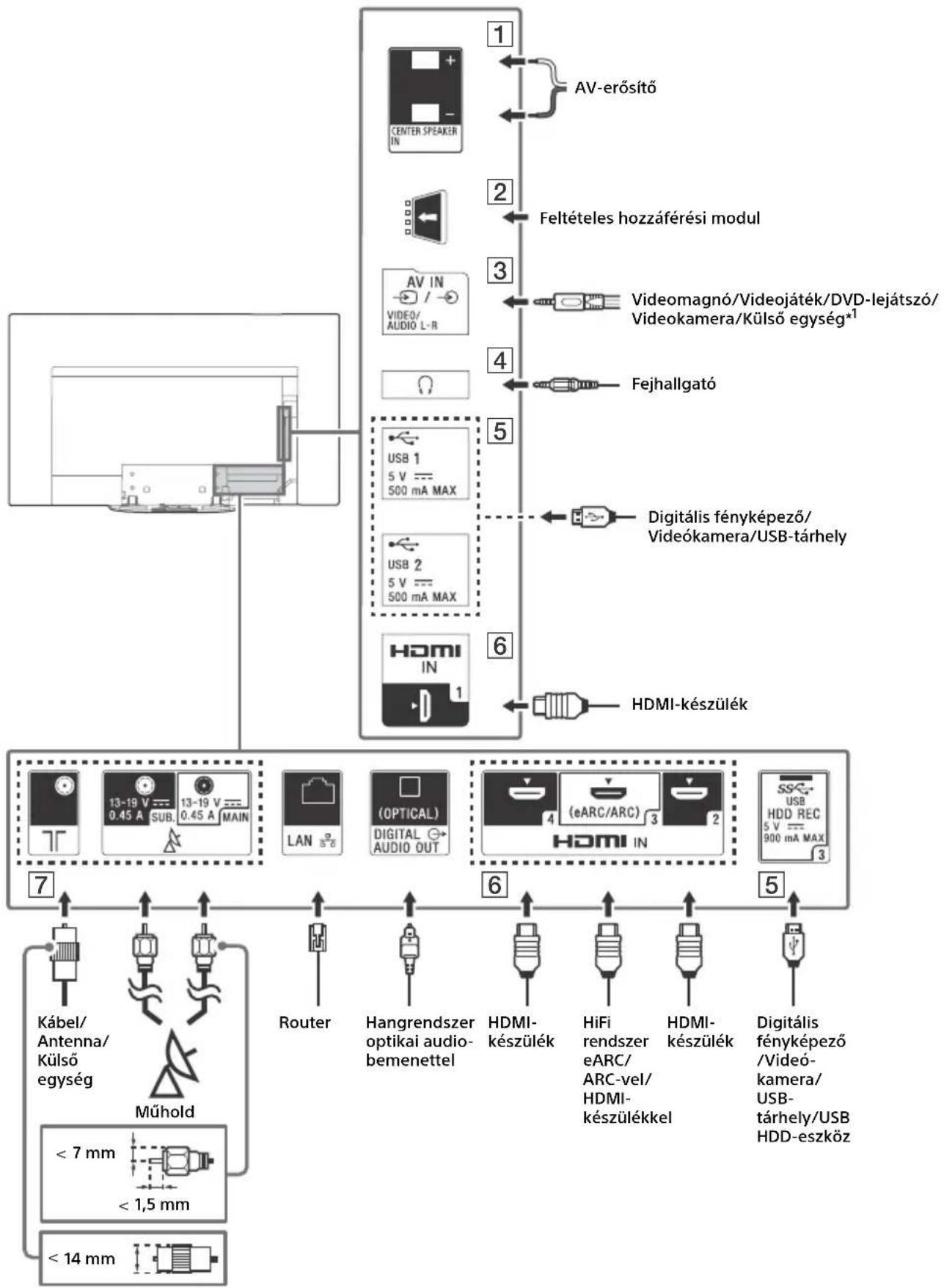

Csatlakoztatási ábra

A csatlakozásokra vonatkozó további információért tekintse meg a Súgóútmutatót a távvezérlő HELP gombjának megnyomásával.


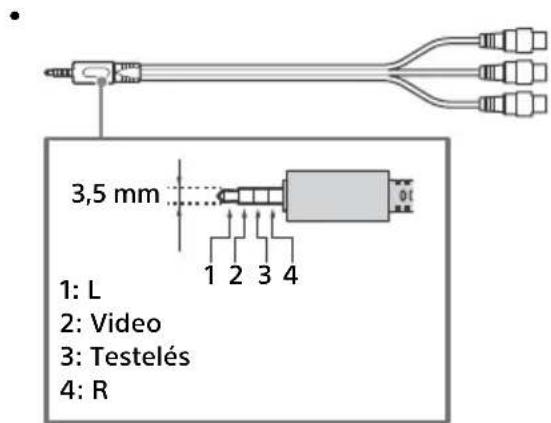

    D --> E["Videomagnó/Videojáték/DVD-lejátszó/Videokamera/Külső egység*1"]
    E --> F["Fejhallgató"]
    F --> G["USB 1 5 V == 500 mA MAX"]
    G --> H["USB 2 5 V == 500 mA MAX"]
    H --> I["HDMI IN"]
    I --> J["HDMI-készülék"]
    J --> K["Digitalis fényképező/Videokamera/USB-tárhely"]
    K --> L["Router"]
    L --> M["Hangrendszer optikai audio-bemenettel"]
    M --> N["HDMI-készülék"]
    N --> O["HiFi rendszer eARC/ARC-vel/HDMI-készülékkel"]
    O --> P["HDMI-készülék"]
    P --> Q["Digitalis fényképező/Videokamera/USB-tárhely/USB HDD-eszköz"]
    Q --> R["SS USB HDD REC 5 V == 900 mA MAX"]
    R --> S["7 Kábel/Antenna/Külső egység Műhold < 7 mm < 1,5 mm < 14 mm"]

1 CENTER SPEAKER IN

• Ha a TV hangszóróit szeretné center hangszóróként használni, akkor az AVerősítő kimenetét csatlakoztassa a TV CENTER SPEAKER IN bemenetére.
• A kábelek csatlakoztatása előtt a TV és az AV-erősítőre hálózati kábelét is csatlakoztassa le a hálózati feszültségről.
• Ügyeljen arra, hogy a [Hangszóró] beállítás [Audiorendszer] legyen.

Ha CENTER SPEAKER IN nincs egy AV erősítőre csatlakoztatva, akkor a sistergés elkerülésének céljából kapcsolja ki a [Középső tv-hangszóró üzemmód]. A részleteket lásd a Súgóútmutatóban.

2 CAM (feltételes hozzáférési modul)

• Hozzáférést biztosít a fizetős televíziószolgáltatásokhoz. A részleteket lásd a CAM mellékelt használati útmutatójában.
• Az intelligens kártyát ne helyezze közvetlenül a televíziókészülék CAM kártyahelyére. Egy hivatalos kereskedő által biztosított feltételes hozzáférési modulba kell beilleszteni.
• A CAM előfizetői kártya egyes országokban/régiókban nem támogatott. Érdeklődjön egy hivatalos kereskedőnél.
• Egy CAM üzenet jelenhet meg olyankor, amikor az internetes videók használatát követően digitális műsorra vált.

3 → /→ AV IN

- Kompozit kapcsolathoz használjon analóg hosszabbítókábelt (nincs mellékelve).

4 (Fejhallgató)

• Csak a 3 pólusú sztereó mini dugaszt támogatja.
• A hang nem hallható egyidejűleg a fejhallgatón és a TV hangszóróján is.

5 USB 1/2, USB3(HDD REC)\* 2

• Egy nagyobb méretű USB-eszközt csatlakoztatása zavarhatja a közelében lévő többi csatlakoztatott eszközt.
• Amikor egy nagyobb méretű USB-eszközt csatlakoztat, csatlakoztassa az USB 1 aljzatba.
• Csatlakoztasson USB HDD eszközt az USB 3 (kék) porthoz.

6 HDMI IN 1/2/3/4

- A HDMI-csatoló képes a digitális video- és audiojeleket egyetlen kábelen át továbbítani.

• A kiváló minőségű 4K 50p/60p tartalom lejátszásához Premium High Speed HDMI kábelt használjon és a [HDMI-jelformátum] beállítást állítsa [Javított formátum] értékre. Ezt a beállítást minden egyes csatlakoztatott HDMI IN csatlakozóra el kell végezni. A használható formátumok részleteit lásd: „Műszaki adatok”, ebben a kézikönyvben (14-16 oldal).
• HD MI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Csatlakoztassa hangrendszerét a HDMI IN 3 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez. A HDMI eARC/ARC szabványt támogató hangrendszer képes videoadatokat küldeni a TV készüléknek, valamint audiojeleket fogadni a TV-től egyazon HDMI-kábelen keresztül. Ha a hangrendszere nem támogatja a HDMI eARC/ARC szabványt, kiegészítő DIGITAL AUDIO OUT (OPTICAL) kapcsolatra van szükség.

- Használjon Ethernet-képes HDMI-kábelt eARC szabványt támogató hangrendszer csatlakoztatásához.

7 (RF bemenet), (Múholdas bemenet)

- Földi/kábeles és műholdas csatlakozások. Csatlakoztatás lépései: SUB. → MAIN → Antenna

- A SUB. csatlakozót csak akkor csatlakoztassa, ha ikertuneres üzemmódot használ az egykábeles jelszétosztó rendszer EN50494 kivételével.

*1 Csak SCART AV OUT csatlakozóval rendelkező külső eszköz esetében használjon SCART-RCA adaptert és analóg hosszabbítókábelt.

*2 Csak egyes régiókban/országokban/tv-modellekben.

Megjegyzés

• Az oldalsó fedelet nem lehet feltenni, ^165 z oldalsó csatlakozóra kábelek csatlakoznak.
• Az oldalsó fedelet későbbi felhasználás céljából biztos helyen tárolja.

A tv felszerelése a falra

Az opcionális Fali konzol használata (SU-WL850 vagy SU-WL450)

Vásárlóink figyelmébe:

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

Sony viszonteladók és alvállalkozók figyelmébe:

A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést.

Fali konzol felszerelési tájékoztató

A tv-készülék használati útmutatója csak a tv-készülék falra történő felszerelésének előkészületeire vonatkozó lépéseket tartalmazza.

A fali konzolos felszerelésre vonatkozó útmutatásért olvassa el a fali konzolhoz tartozó felszerelési tudnivalókat az adott TV-típus termékoldalán.

www.sony.eu/support/

Felkészülés a Fali konzol felszerelésére

A TV falra szereléséhez az SU-WL850 (nincs mellékelve) vagy SU-WL450 (nincs mellékelve) fali konzolt használja.

A TV falra szerelése előtt a felszerelési útmutatónak megfelelően szerelje fel az asztali állvány.

• Mielőtt csatlakoztatná a kábeleket, készítse elő a TV-t a Fali konzol felszerelésére.
• Kövesse a fali konzol mellékelt útmutató előírásait. A TV felszereléséhez megfelelő szakértelem szükséges, különösen annak eldöntésekor, hogy a fal képes-e a TV súlyának megtartására.
• A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.
• A fali konzol csavarjai nincsenek mellékelve.
• A fel nem használt csavarokat és az Asztali állványt tartsa biztonságos helyen az Asztali állvány felszereléséig. A csavarokat kisgyermekektől távol eső helyen tárolja.

1 Távolítsa el az állvány burkolatát és a csatlakozók fedelét.

2 Távolítsa el a TV hátulján található csavarokat.

Hibaelhárítás

Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat.

1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának megnyomásával, amíg megjelenik egy üzenet. A TV újraindul. Ha a TV nem áll helyre. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból. Ezt követően nyomja meg a bekapcsológombot a tv-n, várjon két percig, majd helyezze be újra a tápkábelt a hálózati aljzatba.
2 Tekintse meg a Súgóútmutatót a távvezérlő HELP gombjának megnyomásával.
3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak.
4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv hátsó borításán látható).

Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n.

A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.

Problémák és megoldások

Ha a megvilágító LED pirosan villog.

- Számolja meg, hányszor villan fel (az időköz három másodperc). Indítsa újra a tv-t. Ehhez húzza ki a tápkábelt a hálózati aljzatból, amíg a LED-megvilágítás piros villogása leáll, majd kapcsolja be a tv-t. Ha a probléma továbbra is fennáll, válassza le a TV-t a hálózatról, majd lépjen kapcsolatba a kereskedővel vagy a Sony szervizközponttal, és tájékoztassa őket arról, hányszor villog a megvilágító LED.

A földi/kábelszolgáltatás nem érhető el.

• Ellenőrizze az antenna (légi)/kábel kapcsolatát és az erősítő beállításait.
• A távvezérlő TV gombjának megnyomásával válassza ki a földi/kábelszolgáltatást, majd válassza ki a [Digitális] lehetőséget, ha műsorszolgáltatás nem jelenik meg.
• Lehetséges, hogy egy közelröl sugárzott erős jel elnyomja a földi jelet. A digitális hangolási beállítások között az [LNA (CS ---)] beállítást állítsa [Ki] állapotba.
• Ha elköltözik vagy új szolgáltatásokat kíván használni, próbáljon a [Digitális hangolás] segítségével szolgáltatást keresni.

A műholdas szolgáltatás nem érhető el.

• Ellenőrizze a műholdas kábelkapcsolatot.
• Ha megjelenik a [Nincs jel. LNB túlcsordulás...] üzenet, válassza le a hálózati csatlakozóvezetéket. Ezután ellenőrizze, hogy a műholdas kábel nem sérült-e, és hogy nem lett-e zárlatos a műholdas jelvezeték a műholdas csatlakozóban.

A távvezérlő nem működik.

• Cserélje ki az elemeket.

Elfelejtette a szülői műsorzárhoz tartozó jelszót.

- Írja be a 9999 PIN-kódot, és válassza a [PIN-kód módosítása] lehetőséget.

A tv-készülék környezete felmelegszik.

- Ha a tv-készüléket hosszú ideig használja, a környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével.

TV-nézés közben a képernyő sötétebbé válik.

- Ha az egész kép vagy a kép egy része állókép, akkor a képernyő fényereje a képvisszamaradás megelőzése érdekében csökken. Ez nem jelenti a TV hibás működését.

Képvisszamaradási problémája van.

Ha hosszu ideig ismetelten ugyanaz a kep jelenik meg, akkor kepvisszamaradas fordulhat elő. A képvisszamaradás csökkentése érdekében javasoljuk, hogy a TV-készüléket a szokásos módon, a távvezérlő vagy a TV kikapcsoló gombjának megnyomásával kapcsolja ki.

Megjegyzés

• A panelfrissitest csak akkor vegezze el, ha a kepvisszamaradas mar erősen eszrevehető. Javasoljuk, hogy evente csak egyszer vegezze el. Ennel sűrűbben ne hasznalja a funkciot, mert hatassal lehet a panel hasznos elettartamara.
• Az órát, logót és erős színeket (beleértve a fehéret is) tartalmazó képek könnyen képvisszamaradást okozhatnak. Az ilyen típusú képeket ne jelenítse meg hosszú ideig, mert ez képvisszamaradást okozhat.

Egy fehér vonal jelenik meg a képernyőn.

- A TV hosszú idejű használata után a képvisszamaradás csökkentése érdekében automatikusan fut a panelfrissítés funkció. A panelfrissítés a TV kikapcsolása után indul el, és körülbelül egy óráig tart. A panelfrissítés során egy fehér vonal jelenhet meg a képernyőn. Ez nem jelenti a TV hibás működését.

A [A panelfrissítés nem fejeződött be...] üzenet jelenik meg.

A TV hosszú idejű használata után a képvisszamaradás csökkentése érdekében automatikusan fut a panelfrissítés funkció. Ha a TV be van kapcsolva, és az AC hálózati kábel nincs csatlakoztatva, vagy a helyiség hőmérséklete a 10 °C és 40 °C közötti tartományban van a panelfrissítés során, akkor a folyamat nem fejeződik be és ez az üzenet jelenik meg.

• Ha a panelfrissítés automatikusan indult el, akkor újraindul, ha a távvezérlővel kikapcsolja a TV-készüléket.
• Ha a panelfrissítést kézzel indította, akkor ismét ki kell választani.

Műszaki adatok

Rendszer

Megjelenítő típusa

OLED (Organic Light Emitting Diode, szerves fénykibocsátó dióda) panel

Tv-rendszer

Országtól/területválasztástól/tv-modelltől függően

Analog: B/G, D/K, I

Digitális: DVB-T/DVB-C DVB-T2 ^*1

PAL/SECAM/NTSC3.58 (Csak videó)/NTSC4.43 (Csak videó)

Fogható csatornák

Országtól/területválasztástól/tv-modelltől függően

Analog: UHF/VHF/kábel

Digitális: UHF/VHF/kábel

Můhold ^*1 : 950 - 2 150 MHz KF-frekvencia

Hangkimeneti teljesítmény

Vezeték nélküli technológia

IEEE802.11ac/a/b/g/n protokoll

(Az országtól/régiótól függően előfordulhat, hogy az IEEE802.11ac nem érhető el.)

Bluetooth 4.2-es verzió

Frekvenciasáv(ok)

Vezeték nélküli LAN (IEEE802.11ac/a/b/g/n)

Frekvenciatartomány Kimeneti teljesítmény

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Frekvenciatartomány Kimeneti teljesítmény

2 400 - 2 483,5 MHz < 10,0 dBm

RMF-TX600E

Bluetooth

Frekvenciatartomány Kimeneti teljesítmény

2 400 - 2 483,5 MHz < 10,0 dBm

Szoftververzió

Ez a rádióberendezés az EU megfelelőségi nyilatkozatban meghatározott jóváhagyott szoftververzióval/szoftververziókkal használható. A szoftver verziójának kiderítéséhez nyomja meg a távvezérlő HELP gombját.

Távvezérlő: ____.

Válassza ki a(z) [Távoli vezérlés] →

[Szoftververzió] lehetőséget a(z) [Beállítások] menüből. További információért tekintse meg a Súgóútmutatót.

Az ebbe a rádióberendezésbe betöltött szoftvert leellenőrizték, és teljesíti a 2014/53/EU Irányelv alapvető követelményeit.

Bemeneti/kimeneti aljzatok

Antenna (légi)/kábel

75 Ohm külső antennacsatlakozó VHF/UHF-hez Műholdantenna*¹

F típusú anya csatlakozó, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es

kapcsolójel, Egykábeles terjesztés EN50494.

→/→ AV IN

Video/Audio bemenet (mini jack)

HDMI IN 1/2/3/4 (támogatják a 4K felbontást, HDCP 2.3 kompatibilis)

Videó:

4096 × 2160p (50, 60 Hz)*2*3, 4096 × 2160p

Részletes leírást a Súgóútmutatóban talál.

Kivéve eARC üzemmódban

5,1 csatornás lineáris PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bit, Dolby Digital,

Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (Csak a HDMI IN 3 esetén)

eARC üzemmodban*5

Részletes leírást a Súgóútmutatóban talál.

„Élénk" üzemmódban

Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby

Digital, Dolby Digital Plus, DTS

Digitális optikai csatlakozó (kétcsatornás lineáris

PCM: 48 kHz 16 bit, Dolby Digital, DTS)

Ω (mini sztereó jack)

Fejhallgató

1, 2, 3 (HDD REC)*

6

USB-eszköz csatlakozója. (S3-USB HDD-eszköz a FELVÉTEL funkcióhoz)

Az 1. és 2. USB-port támogatja a High Speed USB (USB 2.0) szabványt

A 3. USB-port támogatja a Super Speed USB (USB

3.1 Gen 1) szabványt

Feltételes hozzáférési modul (CAM) nyílása

LAN

10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.)

CENTER SPEAKER IN

Center hangszóró bemeneti csatlakozója

Egyebek

Külön megvásárolható tartozékok

Fali konzol: SU-WL850

Fali konzol: SU-WL450

Üzemi hömérséklet

0^ C - 40^ C

Müködési páratartalom

10 % - 80 % RH relatív páratartalom között

(kicsapódás nélkül)

Tápellátás, adatlap és egyebek

Tápellátás

220 V - 240 V AC, 50 Hz

Energiahatékonysági osztály

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Képernyöméret (átlósan mérve) (Kb.)

KD-77AG9: 194,7 cm / 77 hüvelyk

KD-65AG9: 163,9 cm / 65 hüvelyk

KD-55AG9: 138,8 cm / 55 hüvelyk

Teljesítményfelvétel

[Normál] üzemmódban

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

[Élénk] üzemmódban

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Éves energiafogyasztás ^7

KD-77AG9: 293 kWh évente

KD-65AG9: 234 kWh évente

KD-55AG9: 183 kWh évente

Készenléti üzemmódban ^8*9

KD-77AG9: 0,50 W (29 W szoftver-/EPG-frissítési üzemmódban)

KD-65AG9: 0,50 W (27 W szoftver-/EPG-frissítési üzemmódban)

KD-55AG9: 0,50 W (27 W szoftver-/EPG-frissítési üzemmódban)

Kijelző felbontása

3 840 képpont (vízszintes) × 2 160 sor

(függöleges)

Kimeneti áramerősség

USB 1/2

5 V, max. 500 mA

USB 3

5 V, max. 900 mA

Méretek (Kb.) (szé × ma × mé)

asztali állvánnyal

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

asztali állvány nélkül

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Tömeg (Kb.)

asztali állvánnyal

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

asztali állvány nélkül

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Nem minden tv rendelkezik DVB-T2 vagy DVB-S/S2 technológiával vagy műholdantenna-terminállal.

*2 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p képpontos felbontás megjelenítéséhez állítsa a[Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre.

*3 A 18 Gb/s támogatásához válassza ki a [HDMI-jelformátum] lehetőséget a [Javított formátum] beállításnál.

*4 Részletes leírást a Súgóútmutatóban talál.

*5 Az eARC üzemmód akkor aktív, ha az [eARC mód] beállítása [Automatikus], a [Hangszóró] beállítása [Audiorendszer] és az eARC használatára képes hangrendszer van csatlakoztatva.

*6 Csak egyes régiókban/országokban/tv-modellekben.

*7 Energiafogyasztás kWh/év értékben kifejezve, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ.

*8 A megadott készenléti üzemmódú teljesítményfelvételt akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat.

*9 Ha a tv-készülék csatlakoztatva van a hálózathoz, a készenléti üzemmód energiafelhasználása megnő.

Megjegyzés

- Ne távolítsa el a vakkártyát vagy a tv CAM (feltételes hozzáférési modul) nyílásának borítását (az elérhetőség a tv-modelltől függ), kivéve, ha a feltételes hozzáférési modulba intelligens kártyát helyez be.

- A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.

- A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.

Megjegyzések a digitális tv-funkcióról

- Előfordulhat, hogy a digitális TV (digitális földfelszíni videoadás, műholdas- és kábeltelevízió), az interaktív szolgáltatások és a hálózati funkciók nem érhetők el minden országban vagy területen. Lehetséges, hogy egyes funkciók nincsenek engedélyezve vagy nem működnek megfelelően bizonyos szolgáltatók és hálózati környezetek használata esetén. Egyes TV-szolgáltatók díjat számolhatnak fel a szolgáltatásaikért.

- Ez a TV támogatja az MPEG-2, H.264/ MPEG-4 AVC és H.265/ HEVC kodekeket használó digitális műsorszolgáltatást, de nem garantálható, hogy az idővel esetlegesen változó összes szolgáltatóval/ szolgáltatásjellel kompatibilis lesz.

Védjegyekkel kapcsolatos információk

- A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

• A Dolby, Dolby Vision, Dolby Audio, és dupla D szimbólum a Dolby Laboratories védjegyei. A gyártás a Dolby Laboratories licencengedélyével történt. Bizalmas kiadatlan anyagok. Dolby Laboratories © 1992–2015 szerzői joga. Minden jog fenntartva.
• A „ B R A V BRAVIA és a BRAVIA Sync a Sony Corporation tulajdonát képező védjegy vagy bejegyzett védjegy.
• A Gracenote, a Gracenote embléma és szöveges logó és a „Powered by Gracenote” embléma a Gracenote, Inc. vállalat védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban.
• Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved.
• A Google, a Google Play, a Chromecast, a YouTube, az Android TV és az egyéb kapcsolódó jelzések és emblémák a Google LLC védjegyei.
• A Wi-Fi®, Wi-Fi Alliance® és Wi-Fi Direct® a Wi-Fi Alliance bejegyzett védjegye.
• A Wi-Fi CERTIFIED™ embléma a Wi-Fi Alliance hitelesítési jele.
• DTS-szabadalmakról lásd a http://patents.dts.com webhelyet. Készült a DTS, Inc. licence alapján. A DTS, a szimbólum, illetve a DTS és a szimbólum együttesen bejegyzett védjegyek, a DTS Digital Surround a DTS, Inc. védjegye. © DTS, Inc. Minden jog fenntartva.
• A Bluetooth® jelzés és emblémák a Bluetooth SIG, Inc. bejegyzett védjegyei, a Sony Corporation ezeket licencmegállapodás keretében használja. A többi védjegy és kereskedelmi megnevezés a megfelelő tulajdonosok tulajdona.
• A Netflix a Netflix, Inc. bejegyzett védjegye.
• A DiSEqC™ az EUTELSAT védjegye. Ez a tv-készülék támogatja a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros antennák vezérlésére lett tervezve.
• A TUXERA a Tuxera Inc. cég Egyesült Államokban és más országokban bejegyzett védjegye.
• Az USB-IF SuperSpeed USB Trident embléma az USB Implementers Forum, Inc. bejegyzett védjegye. SS

- Minden egyéb védjegy a megfelelő tulajdonosok tulajdonát képezi.
