Produkttyp	Kombinerat kyl- och frysskåp
Märke	Siemens
Modell	KG39V2LEA
Mått (H x B x D)	1860 x 700 x 700 mm (uppskattning)
Vikt	Cirka 80 kg (uppskattning)
Strömförsörjning	220-240 V, 50 Hz
Klimatklass	SN-ST (tempererad till subtropisk, uppskattning)
Kylvolym	Cirka 250 L (uppskattning)
Frysvolymer	Cirka 100 L (uppskattning)
Avfrostningstyp	Manuell (information ej bekräftad)
Invändig belysning	LED, kan bytas av tekniker
Antal dörrar	2
Material i hyllor	Glas (information ej bekräftad)
Huvudfunktioner	Kylning och frysning, justerbara hyllor, grönsakslåda, flaskställ
Underhåll och rengöring	Invändig rengöring med mjuk trasa, manuell avfrostning vid behov
Säkerhet	Koppla bort före reparation, bär skyddshandskar, undvik elektriska stötar
Reservdelar och reparerbarhet	Originaldelar tillgängliga: dörrpackning, handtag, gångjärn, hyllplan, lådor, LED-belysning. Reparation möjlig av konsument enligt instruktioner
Allmän information	Reparationsanvisning medföljer, verktyg Torx TX20 och platt skruvmejsel krävs

Vanliga frågor - KG39V2LEA SIEMENS

Hur byter man dörrpackningen på kylskåpet Siemens KG39V2LEA?

För att byta dörrpackning, öppna dörren, ta bort den gamla packningen från spåret med början i hörnen. Sätt i den nya packningen genom att trycka den gradvis i spåret. Du kan värma packningen lätt med en hårtork för att underlätta monteringen. Kontrollera att spåret inte är skadat.

Vilka verktyg behövs för att reparera Siemens KG39V2LEA?

Rekommenderade verktyg är: en Torx TX20 bits (6,3 mm), en platt skruvmejsel (blad 10 mm x 1,6 mm), en sugkopp (Ø50 mm), en skyddstrasa och ett specialverktyg [00342180] för vissa operationer.

Hur byter man ett dörrhandtag?

Koppla bort apparaten, öppna dörren, ta bort skruvkåporna, lossa de två Torx TX20-skruvarna och ta bort handtaget. Montering sker i omvänd ordning.

Kan jag byta LED-belysningen själv?

LED-belysningen i din apparat anses vara underhållsfri. Byte måste utföras uteslutande av kundtjänst eller auktoriserad tekniker på grund av risk för elektriska stötar.

Hur tar man bort hyllan i kylskåpet?

Hyllan tas bort genom att lyfta den och dra den framåt. Montering sker i omvänd ordning.

Vilka säkerhetsföreskrifter gäller före reparation?

Före reparation, koppla bort apparaten från elnätet i minst 60 sekunder. Bär skyddshandskar mot skärskador och säkerhetsskor. Använd endast originalreservdelar.

Hur byter man det övre gångjärnet på dörren?

Koppla bort apparaten, ta bort inredningen, lägg apparaten på rygg. Ta bort gångjärnskåpan, lossa Torx-skruvarna och ta bort gångjärnet. Montering är omvändning av demontering.

Kan den teleskopiska lådan tas bort enkelt?

Ja, öppna dörren, dra ut den teleskopiska lådan helt framåt, lyft sedan för att ta bort den. Montering är omvänd.

Var kan jag hitta reservdelar till Siemens KG39V2LEA?

Originalreservdelar finns hos Siemens kundtjänst. Delarnas referensnummer anges i manualen, till exempel motsvarar dörrpackningen ett specifikt artikelnummer.

Vad gör man om spåret för dörrpackningen är skadat?

Om spåret är skadat, kontakta kundtjänst. Försök inte reparera spåret själv, eftersom det kan försämra dörrens tätning.

BRUKSANVISNING KG39V2LEA SIEMENS

4.6.2 Montering av hylle.... 345

4.6.2 Montering av hylle

1.2 Symbolförklaringar....487

1.2.1 Faronivåer 487

1.2.2 Risksymboler.... 487

1.2.3 Varningarnas struktur 488

1.2.4 Allmänna symboler 488

Säkerhet 489

2.1 Allmänna säkerhetsanvisningar.... 489

2.1.1 Alla hushållsmaskiner.... 489

Verktyg och hjälpmedel.... 490

Reparation 491

4.1 Byta dörrpackning.... 491

4.1.1 Ta bort dörrpackning 491

4.1.2 Montera dörrpackning 491

4.2 Byta dörrhandtag.... 494

4.2.1 Ta bort dörrhandtag 494

4.2.2 Montera dörrhandtag 494

4.3 Byta dörrens övre gångjärn 495

4.3.1 Ta bort dörrens övre gångjärn.... 495

4.3.2 Montera dörrens övre gångjärn 496

4.4 Byta dörrens mellersta gångjärn 497

4.4.1 Ta bort dörrens mellersta gångjärn.... 497

4.4.2 Montera dörrens mellersta gångjärn.... 497

4.5 Byta dörrens nedre gängjärn 498

4.5.1 Ta bort dörrens nedre gångjärn 498

4.5.2 Montera dörrens nedre gångjäm 498

4.6 Byta hylla 499

4.6.1 Ta bort hylla.... 499

4.6.2 Montera hylla....499

4.7 Byta flaskhylla 500

4.7.1 Ta bort flaskhylla....500

4.7.2 Montera flaskhylla 500

4.8 Byta dörrhylla....501

4.8.1 Ta bort dörrhylla 501

4.8.2 Montera dörrhylla 501

4.9 Byta justerbar dörrhylla.... 502

4.9.1 Ta bort justerbar dörrhylla 502

4.9.2 Montera justerbar dörrhylla 502

4.10 Byta fack för frysta matvaror 503

4.10.1 Ta bort fack för frysta matvaror.... 503

4.10.2 Montera fack för frysta matvaror 503

4.11 Byta fack 504

4.11.1 Ta bort fack.... 504

4.11.2 Montera lâda....504

4.12 Byta utdragbar låda.... 505

4.12.1 Ta bort utdragbar låda 505

4.12.2 Montera utdragbar läda.... 505

4.13 Byta översta LED-lampan.... 506

4.13.1 Ta bort LED-lampan 506

4.13.2 Montera översta LED-lampan 507

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Spårskruvmejsel Blad	2,4 mm x 0.4 mm x60 mm, i kitet [00341820]
Specialverktyg[00342180]
Sugkopp[00342224]	∅50 mm
Torxbits TX20[00340865]	6,3 mm (1/4")
Spårskruvmejsel Blad	10 mm x 1,6 mm x200 mm

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

2. i Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

√ Apparaten är bortkopplad från strömförsörjning.

Dörren är öppen.

1. Ta bort de två skruvhättorna (1).

2. Skruva ur de två skruvama (2).

3. Ta bort dörrhandtaget (3).

4. Ta bort de två skruvhättorna (1).

5. Skruva ur de två skruvarna (2).
6. Ta bort dörrhandtaget (3).

Dörrhandtaget för den andra dörren kan tas bort på samma sätt.

4.2.2 Montera dörrhandtag

Montera i omvänd ordning.

Reparation

4.3 Byta dörrens övre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.

4.3.1 Ta bort dörrens övre gångjärn

1. Lägg ner apparaten på baksidan.

1. 1. Tryck på det övre gångjärnsskyddet på båda sidor (1).

2. Flytta ut det övre gångjärnsskyddet (2).

3. Vrid gångjärnsskyddet (3).

4. Ta bort det övre gångjärnsskyddet (4).

5. Skruva ur de två skruvarna (5).

6. Ta bort det övre gångjärnet (6).

Det övre gångjärnet har tagits bort.

4.3.2 Montera dörrens övre gångjärn

Montera i omvänd ordning.

Reparation

4.4 Byta dörrens mellersta gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.
Dörrens övre gångjärn har tagits bort.

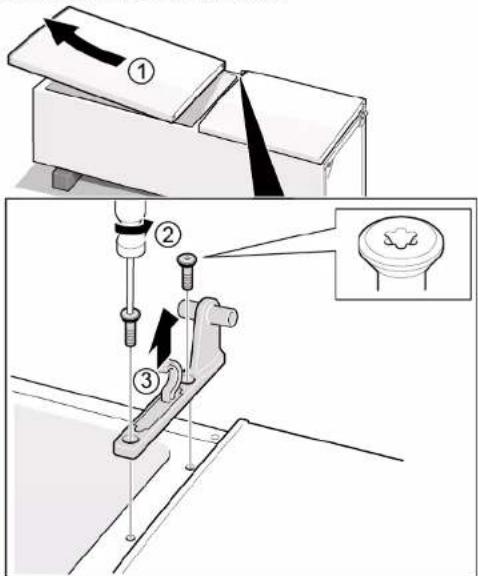

4.4.1 Ta bort dörrens mellersta gångjärn

▶ 1. Ta bort kyldelens dörr (1).
2. Skruva ur de två skruvarna (2).
3. Ta bort det mellersta gångjärnet (3).

Det mellersta gångjärnet har tagits bort.

4.4.2 Montera dörrens mellersta gångjärn

Montera i omvänd ordning.

Reparation

4.5 Byta dörrens nedre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.
Det övre gängjämet har tagits bort.
Det mellersta gångjärnet har tagits bort.

4.5.1 Ta bort dörrens nedre gångjärn

▶ 1. Ta bort frysdelens dörr (1).
2. Skruva ur skruven (2).
3. Vrid ut det nedre gångjärnet (3).
4. Ta bort det nedre gångjärnet (4).

Dörrens nedre gångjärn har tagits bort.

4.5.2 Montera dörrens nedre gångjärn

Montera i omvänd ordning.

Reparation

4.6 Byta hylla

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.7 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.8 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.9 Byta justerbar dörrhylla

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort justerbar dörrhylla

Flytta den höjdjusterbara dörrhyllan uppåt tills dörrhyllan lossnar från hållaren.

Montera i omvänd ordning.

Reparation

4.10 Byta fack för frysta matvaror

Förutsättning:

Dörren är öppen.

4.10.1 Ta bort fack för frysta matvaror

1. Dra ut facet för frysta matvaror helt (1).
2. Ta bort facet för matvaror (2).

Facket för frysta matvaror har tagits bort.

4.10.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.11 Byta fack

Förutsättning:

Dörren är öppen.

4.11.1 Ta bort fack

1. Ta ut det nedre kylfacket (1).
2. Ta ut det övre kylfacket (2).

Montera i omvänd ordning.

Reparation

4.12 Byta utdragbar låda

Förutsättning:

Dörren är öppen.

4.12.1 Ta bort utdragbar låda

1. Dra ut den utdragbara lådan helt (1).
2. Ta bort den utdragbara lådan (2).

Den utdragbara lådan har tagits bort.

4.12.2 Montera utdragbar låda

Montera i omvänd ordning.

Reparation

4.13 Byta översta LED-lampan

Nödvändiga verktyg:

Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhällsfri LED-lampa. Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör överst inuti apparaten har tagits bort.

4.13.1 Ta bort LED-lampan

1. Flytta LED-lampan át vänster.

LED-lampans elanslutning är bortkopplad.

1. Lossa LED-lampans hakar.

1. Ta bort LED-lampan genom att flytta den framåt.

4.13.2 Montera översta LED-lampan

Montera i omvänd ordning.
