Produkttyp	8-kanals videoinspelare
Märke	ABUS
Modell	TVVR33800
Mått (L x B x H)	300 x 250 x 45 mm
Vikt	1,5 kg
Strömförsörjning	12 V DC, strömadapter medföljer
Videoingångar	8 analoga HD BNC-ingångar, stöd för IP-kameror via nätverk
Inspelningsupplösning	HD (1080p) per kanal
Huvudfunktioner	Kontinuerlig inspelning eller rörelsedetektering, fjärråtkomst via ABUS Link Station, livevisning
Lagring	Intern hårddisk (ingår ej) upp till 6 TB, initiering krävs
Anslutningsmöjligheter	Ethernet (RJ45), USB för trådlös mus
Konfiguration	Inbyggd konfigurationsguide, lokalt gränssnitt och mobilapp
Underhåll och rengöring	Rengör med torr trasa, undvik vätskor, säkerställ tillräcklig ventilation
Säkerhet	Komplext administratörslösenord, verifieringskod för fjärråtkomst
Reservdelar och reparerbarhet	Hårddisk och strömadapter utbytbara, teknisk support från ABUS
Allmän information	Märke ABUS, tillverkad i Tyskland, överensstämmer med europeiska standarder

Vanliga frågor - TVVR33800 ABUS

Hur installerar jag en hårddisk i inspelaren TVVR33800?

Öppna inspelarens hölje, fäst hårddisken med de medföljande skruvarna och anslut anslutningskabeln. Gå sedan i gränssnittet till lagringsinställningarna och initiera hårddisken.

Vad gör jag om jag har glömt administratörslösenordet?

Återställning av administratörslösenordet är endast möjlig via ABUS tekniska support. Kontakta supporten med information om din enhet.

Kan jag ansluta IP-kameror till denna inspelare?

Ja, inspelaren stöder IP-kameror. Anslut dem till samma nätverk och använd sedan funktionen 'Sök' i konfigurationsguiden för att lägga till dem.

Hur konfigurerar jag fjärråtkomst via appen ABUS Link Station?

Aktivera ABUS Link Station i inspelarens nätverksinställningar. Ladda ner appen, skapa ett konto och skanna QR-koden som visas i det lokala gränssnittet för att lägga till enheten.

Varför förblir ABUS Link Station offline?

Kontrollera att inspelaren är ansluten till ett nätverk med internetåtkomst. Om statusen fortfarande är offline, starta om inspelaren och kontrollera nätverksinställningarna.

Hur ställer jag in inspelning vid rörelsedetektering?

I konfigurationsguiden eller inspelningsinställningarna, välj 'Rörelsedetektering' som inspelningstyp. Du kan också konfigurera detekteringszoner i gränssnittet.

Vilka typer av analoga HD-kameror är kompatibla?

Inspelaren är kompatibel med standard analoga HD-kameror (720p/1080p) som använder BNC-kontakter. Den stöder signaler AHD, TVI eller CVI enligt specifikationerna.

Hur uppdaterar jag inspelarens firmware?

Använd verktyget 'ABUS IP Installer' på din PC för att söka efter uppdateringar. Du kan också ladda ner firmware från ABUS webbplats och installera den via det lokala gränssnittet.

Kan jag använda en hårddisk större än 6 TB?

Manualen rekommenderar upp till 6 TB, men större diskar kan fungera om de är formaterade som MBR eller GPT. Kontakta ABUS support för kompatibilitet.

Vad gör jag om USB-musen inte fungerar?

Försök att ansluta musen till en annan USB-port. Om den fortfarande inte fungerar, byt batterier (om trådlös) eller testa en annan mus. Den medföljande musen är en trådlös USB-mus.

BRUKSANVISNING TVVR33800 ABUS

Leveransomfattning 134

Varningar 135

Anslutningar 136

Tips för kamerainstallation 138

Systemaktivering 139

Mjukvaruinställning 140

App-inställning 144

Bruksanvisning + programvara 146

LIEFERUMFANG

TVVR33600:

Snabbguiden innehåller information om de första stegen vid installationen av den analoga HD-inspelaren.

Mer ingående information finns i bruksanvisningen som finns på vår webbplats abus.com.

ABUS

Hej!

Tack för att du har valt att köpa en av våra produkter. Produkten uppfyller kraven i gällande europeiska och nationella direktiv.

Överensstämmelsen har fastställts och motsvarande försäkringar och dokument inns tillgängliga från tillverkaren: ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ång, GERMANY.

För att uppfylla standarden och säkerställa säker drill måste du som användare följa den här bruksanvisningen! Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla företagsnamn och produktbeteckningar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna. Kontakta din återförsäljare gällande eventuella frågor!

LEVERANSOMFÅNG

TVVR33600:

• 6-kanals inspelare
• 12 V-nätdel
- Trådlös USB-mus
• 1 m nätverkskabel
• Hårddiskkabel
• Hårddiskskruvar
• CD-skiva
- Snabbguide

TVVR33800:

• 8-kanals inspelare
• 12 V-nätdel
- Trådlös USB-mus
• 1 m nätverkskabel
• Hårddiskkabel
• Hårddiskskruvar
• CD-skiva
- Snabbguide

Håll kraftiga magnetfält borta från inspelaren.

Se till att strömförsörjningen är avbrottsfri.

Håll vätskor borta från inspelaren.

Använd och förvara inspelaren endast under de omgivningsförhållanden som rekommenderas av tillverkaren.

Stäng av inspelaren innan du ansluter eller avlägsnar kringutrustning.

Se alltid till så att det finns tillräcklig ventilation.

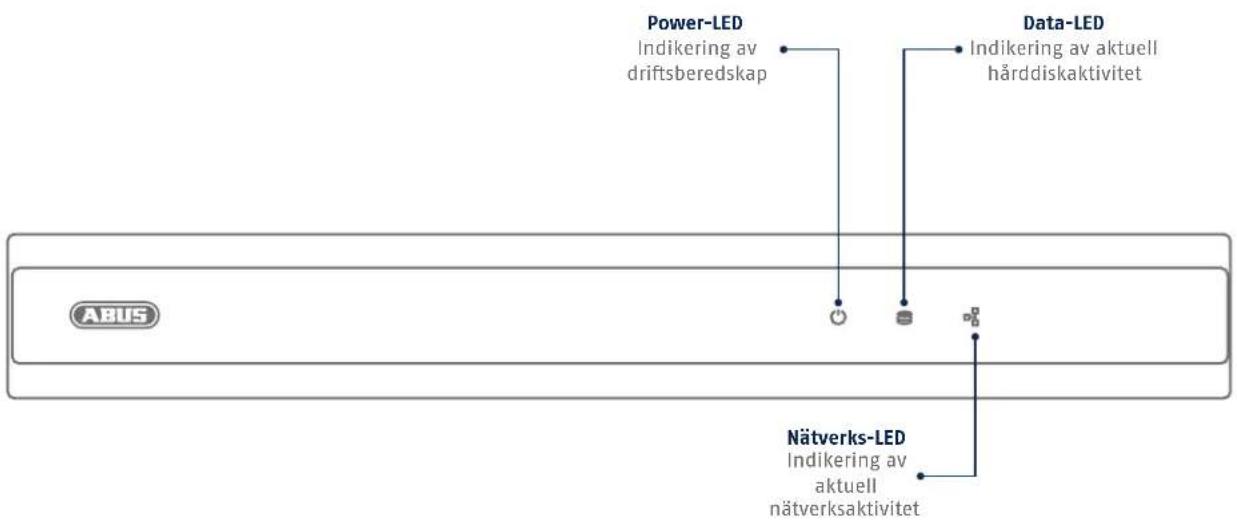

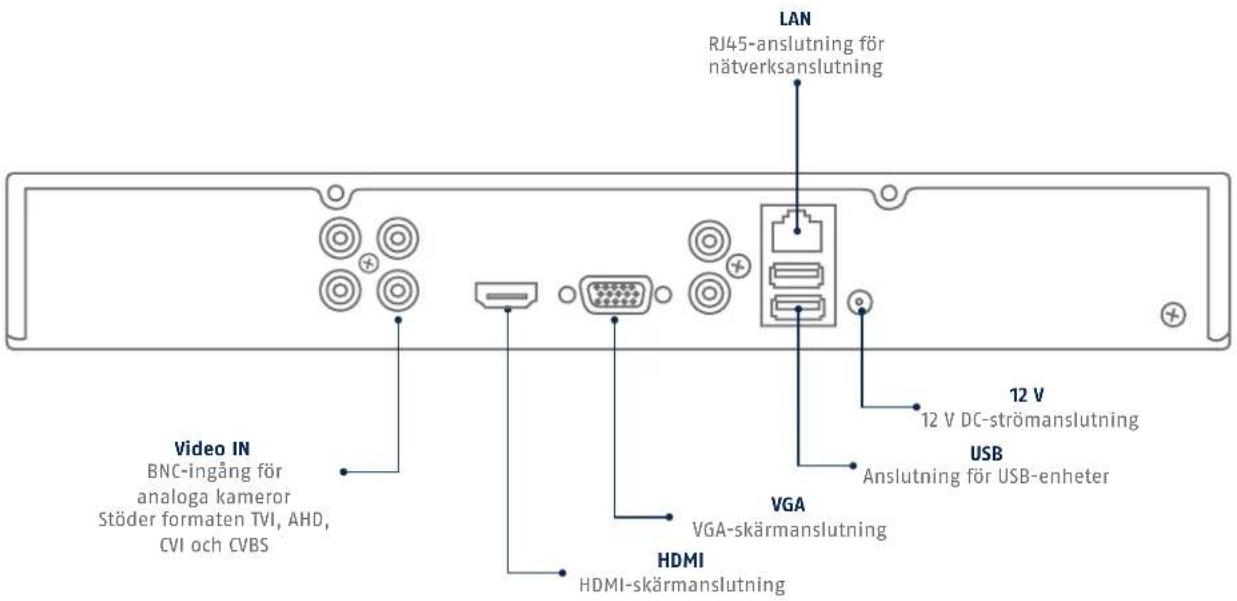

ANSLUTNINGAR

Spänningsmata inspelaren och anslut den till ditt hemnätverk med en nätverkskabel. Du ansluter analoga HD-kameror med den medföljande kombikabeln till inspelarens BNC-uttag och nätdel. Du ansluter IP-kameror till spänningsmatningen och kopplar upp dem mot ditt hemnätverk.

SYSTEMAKTIVERING

I fältet "Nytt lösenord" anger du ett lösenord för admin-användaren. Lösenordet måste följa de minimikrav som ställs. Rekommendation: Skapa ett så komplext lösenord du kan så att det får markeringen "Starkt".

2

Ange lösenordet igen för att bekräfta det. Notera dessutom lösenordet i snabbguiden och förvara det på en säker plats. Att återställa adminlösenordet går endast att göra via ABUS tekniska support.

3

Ange även aktiveringslösenordet för kamerorna. Aktiverar du en kamera via inspelaren, så använder inspelaren angivet lösenord. Klicka till sist på OK. Enheten är nu aktiverad och går att använda fullt ut.

Admin-lösenord:

MJUKVARUINSTÄLLNING

①

Välj i första steget om du vill ersätta analoga HD-kanaler (för analoga HD-kameror) med IP-kanaler (för IP-kameror). Resp. analog HD BNC-anslutning blir då aktiverad/avaktiverad. Klicka på Fortsätt för att bekräfta valet.

2

Välj det språk du vill ha och klicka på "Tillämpa".

3

Om du avmarkerar kryssrutan startar inte inställningsguiden automatiskt vid nästa start. Klicka på "Nästa".

10

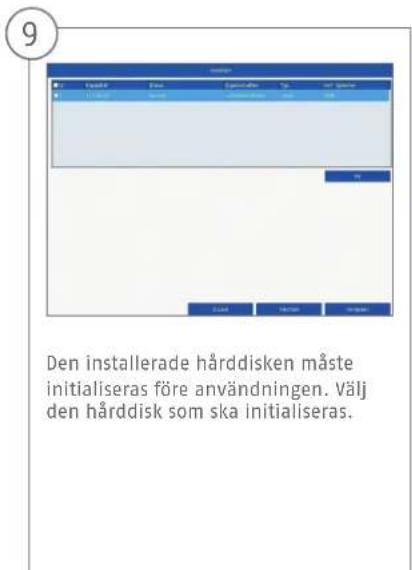

Klicka på Init och bekräfta initieringen med OK. Gå till nästa skärm med "Nästa".

11

Om du vill ansluta IP-kameror, klicka här på Sök för att söka efter befintliga IP-kameror på nätverket. Du kan sedan välja och lägga till kameror. Gå till nästa skärm med "Nästa".

12

Välj inspelningstyp. Du kan välja mellan "Kontinuerlig" och "Rörelsedetektering". Avsluta inställningsguiden med "OK"

APPINSTÄLLNING

1

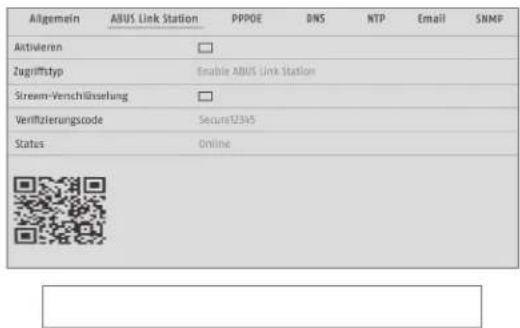

Slå på ABUS Link Station

• Navigera till nätverksinställningarna i det lokala gränssnittet och öppna där ABUS Link Station-inställningarna.
• SIå på ABUS Link Station-funktionen och klicka på "Spara inställningarna".
• Du bör nu ha fått upp "online" på statusen. Får du fortfarande upp "offline" ska du kontrollera om inspelaren är ansluten till ett nätverk med Internetaccess.
• Tilldela nu uppkopplingen en verifieringskod. Här kan du skriva upp den kod du använt. Förvara sedan snabbguiden på säkert ställe.
• Låt webbgränssnittet vara öppet. Du behöver den visade QR-koden och verifieringskoden för att ställa in inspelaren i appen.

Anvisning: ABUS Link Station kopplar upp din inspelare med din smartphone via molntjänsten. Du behöver inte göra några routerinställningar. Använder du ingen molntjänst, så finns det en alternativ appinställning i inspelarens anvisning.

• Hämta appen "ABUS Link Station" på iOS Appstore eller Google Playstore och öppna den.
• Lägg upp ett konto för fj ärraccess genom att "logga in" och sedan klicka på "Registrera konto".
• Aktivera kontot med verifi eringskoden som du fått via mailen.
• Klicka på "Lägg till enhet" och scanna QR-koden från inspelarens yta.
• När inspelaren hittats, anger du verifi eringskoden. Inspelaren har nu lagts till på ditt konto.
• Får du problem vid inställningen, gå in på vår supportwebbsajt: https://support.abus-sc.com/

BRUKSANVISNING + PROGRAMVARA

Bruksanvisningar:

Du hittar fl er bruksanvisningarna till webb- och inspelargränssnitten under fl iken "Nedladdningar" på följande länk:

V11001 ABUS Central Monitor Station (CMS) övervakar, styr och administrerar du videodata från din ABUS-inspelare på datorn:

ABUS IP Installer för att söka eft er din inspelare på nätverket, kontrollera och installera

fi rmwareuppdateringar samt ladda ned instruktioner och snabbguider direkt till din dator:
