RE 90 - Högtryckstvätt STIHL - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	STIHL
Modell	RE 90
Maximalt tryck	110 bar
Flöde	400 l/h
Motoreffekt	1,4 kW
Vikt	6 kg
Mått (L x B x H)	380 x 280 x 280 mm
Strömförsörjning	230 V / 50 Hz
Högtrycksslanglängd	8 m
Tillåten vattentemperatur	upp till 40 °C
Skyddsklass	IPX5
Ljudtrycksnivå (LpA)	78 dB(A)
Garanti	2 år
Användning	Rengöra fordon, terrasser, trädgårdsredskap
Huvudfunktioner	Tryckreglering, kompatibel med ytrengörare
Underhåll	Regelbunden rengöring av filter, avkalkning
Säkerhetsanvisningar	Använd skyddsglasögon, rikta inte mot människor eller djur
Reservdelar	Munstycken, slang, filter finns

Vanliga frågor - RE 90 STIHL

Hur startar jag STIHL RE 90 högtryckstvätten?

Se till att vattenkranen är öppen och slå på enheten med på/av-knappen. Håll avtryckaren på spruthandtaget intryckt för att bygga upp trycket.

Vilka tillbehör ingår i leveransen?

I leveransen ingår högtrycksslangen (8 m), ett justerbart munstycke, en ytrengörare och en rengöringsmedelsbehållare.

Kan jag justera trycket?

Ja, med tryckregleringen på enheten kan du justera trycket steglöst.

Hur rengör jag munstycket vid blockering?

Koppla bort enheten från elnätet. Ta bort munstycket och rengör det med en nål eller tunn tråd. Skölj det med rent vatten.

Vilka rengöringsmedel kan jag använda?

Använd endast biologiskt nedbrytbara rengöringsmedel som är lämpliga för högtryckstvättar. Fyll medlet i den avsedda behållaren.

Hur förvarar jag högtryckstvätten korrekt?

Förvara enheten på en torr, frostfri plats. Låt vattnet rinna av helt före förvaring och förvara slangen upprullad.

Vad betyder skyddsklassen IPX5?

IPX5 innebär att enheten är skyddad mot strålvatten från alla riktningar. Den är dock inte lämplig för nedsänkning i vatten.

Kan jag använda högtryckstvätten med en regnvattentunna?

Ja, men vattnet bör vara rent och fritt från smutspartiklar. Använd ett extra filter vid inloppet.

Varför går motorn men det kommer inget vatten?

Kontrollera att vattenkranen är helt öppen och att inloppsfiltret inte är igensatt. Lufta systemet genom att trycka kort på avtryckaren utan munstycke.

Var hittar jag reservdelar till RE 90?

Reservdelar som munstycken, slangar och filter finns hos din STIHL återförsäljare eller online i STIHL Shop.

BRUKSANVISNING RE 90 STIHL

Innehållsförteckning

1 Förord.... 68
2 Information bruksanvisningen.... 68
3 Översikt....69
4 Säkerhetsanvisningar.... 70
5 Gör högtrycksrengöring redo för användning....76

6 Sätt ihop högtryckstvätten....76

7 Anslut till en vattenkälla.... 78

8 Anslut högtryckstvätten elektriskt......80

9 Sätt på och stäng av högtryckstvätten..... 80

10 Arbeta med högtryckstvätten.... 80

17 Felavhjälpning....84

18 Tekniska data....85

19 Reservdelar och tillbehör...... 86

20 Kassering.... 87

21 EU-försäkran om överensstämmelse......87

22 UKCA-konformitetsdeklaration....87

1 Förord

Hej!

Tack för att du valt en produkt från STIHL. Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför

är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvisningen

2.1 Kompletterande dokument

Följ lokala säkerhetsföreskrifter.

• Läs följande kompletterande dokument till den här bruksanvisningen, se till att du förstätt dem och spara dem:
• Bruksanvisning och förpackning till tillbehöret som används
• Bruksanvisning och förpackning till rengöringsmedlet som används

2.2 Varningar i texten

FARA

■ Varnar för faror som leder till allvarliga skador eller dödsfall.

Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.

WARNING

■ Varnar för faror som kan leda till allvarliga skador eller dödsfall.

Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.

OBS!

■ Varnar för faror som kan leda till materialskador.

Med åtgärderna kan man förhindra materia- lskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning.

3 Översikt

3.1 Högtryckstvätt

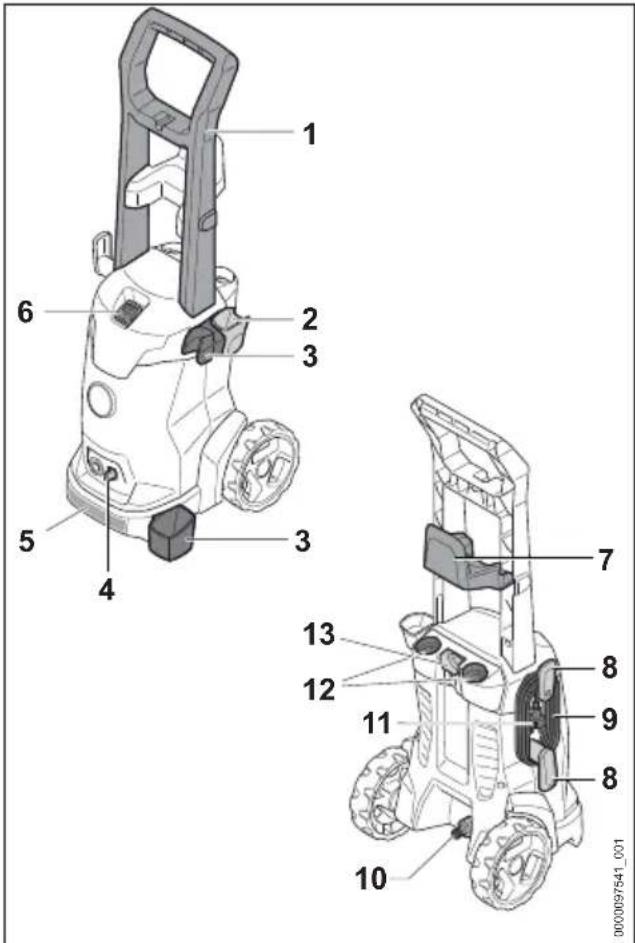

1 Handtag

Handtaget används för att bära högtryckstvätten.

2 Hållare

Hållaren är till för att förvara sprutpistolen.

3 Hållare

Hållaren är till för att förvara sprutanordningen.

4 Spärrspak

Spärrspaken håller munstycket i högtryckstvätten.

5 Transporthandtag

Transporthandtaget används för att bära högtryckstvätten.

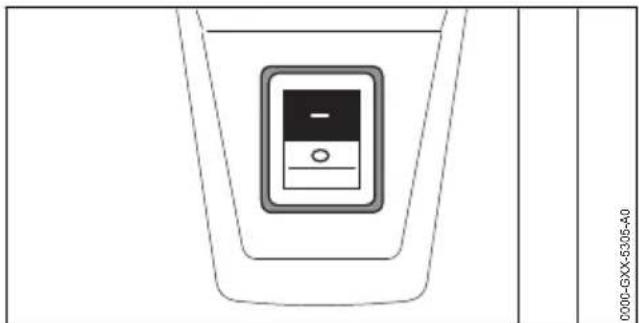

6 Vippbrytare

Vippbrytaren används för att slå på och stänga av högtryckstvätten.

7 Hållare

Hållaren är till för att förvara högtrycksslangen.

8 Hållare

Hållaren används för att förvara anslutningsledningen.

9 Anslutningsledning

Anslutningsledningen ansluter högtryckstvätten till elkontakten.

10 Munstycke

Munstycket används för att ansluta vatten- slangen.

11 Elkontakt

Elkontakten förbinder anslutningsledningen till eluttaget.

12 Fack

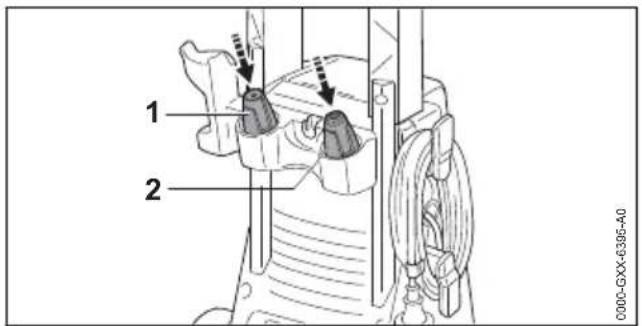

Facken används för att förvara de medföljande munstyckena.

13 Hållare

Hållaren är till för förvaring av sprutsetet.

# Typskylt med serienummer

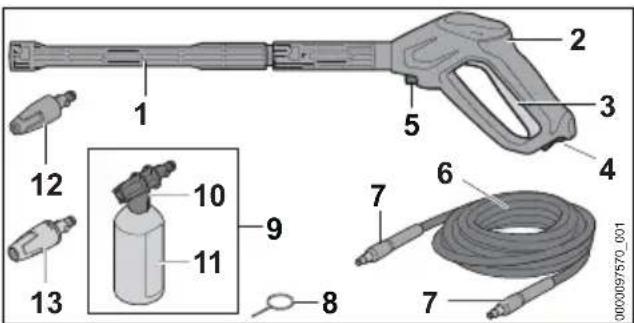

3.2 Sprutanordning

Spolröret ansluter sprutpistolen till mun-stycket.

2 Sprutpistol

Sprutpistolen används för att hålla och styra sprutanordningen.

3 Spak

Spaken öppnar och stänger ventilen i sprutpistolen. Spaken startar och stoppar vattenstrålen.

4 Spärrspak

Spärrspaken läser upp spaken.

5 Spärrspak

Spärrspaken håller kvar munstycket i sprutpistolen.

6 Högtrycksslang

Högtrycksslangen leder vattnet från högtryckspumpen till sprutpistolen.

7 Anslutning

Munstycket kopplar samman högtrycks- slangen med högtryckspumpen och sprutpis- tolen.

8 Rengöringsnål

Rengöringsnålen används för att rengöra munstyckena.

9 Sprutset ^4

Sprutsetet används för rengöring med rengöringsmedel.

10 Sprutmunstycke

Sprutmunstycket blandar rengöringsmedlet med vattnet.

11 Flaska

Flaskan innehåller rengöringsmedlet.

12 Rotormunstycke

Rotormunstycket ger en hård roterande vattenstråle.

13 Platt spolmunstycke

Det platta spolmunstycket genererar en platt vattenstråle.

3.3 Symboler

Symbolerna kan vara på högtryckstvätten, sprutanordningen och sprutsettet och betyder följande:

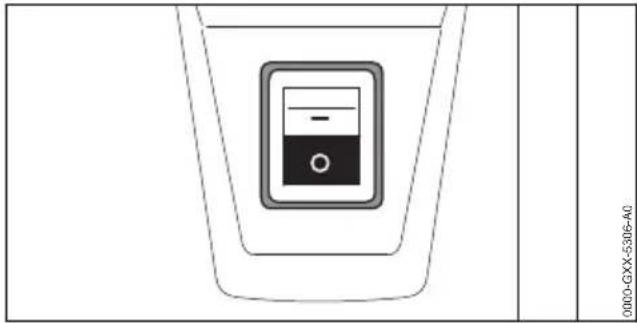

Spaken läser upp strömbrytaren i detta läge.

Spaken låser upp strömbrytaren i detta läge.

Töm sprutanordningen före transporten eller se till att den inte kan välta eller röra sig.

Släng inte produkten i hushållsavfallet.

LWA Garanterad ljudeffektnivå enligt direktiv 2000/14/EG i dB(A) för att jämföra buller från produkter.

De här symbolerna kännetecknar STIHL-originaldelar och STIHL-origi-naltillbehör.

Varningssymbolerna på högtryckstvätten har följande innebörd:

Följ säkerhetsföreskrifterna och vidta rätt åtgärder.

Läs bruksanvisningen, se till att du har förstått den och spara den.

Använd skyddsglasögon.

• Rikta inte vattenstrålen mot personer eller djur.
• Rikta inte vattenstrålen mot elektrisk utrustning, elanslutningar, eluttag och kraftledningar.
• Rikta inte vattenstrålen mot elektriska apparater och högtryckstvätten.

Om anslutningsledningen eller förlängningskabeln är defekt eller skadad: Dra anslutningsledningen ur eluttaget.

Anslut inte högtryckstvätten direkt till dricksvattennätet.

Stäng av högtryckstvätten under arbetspauser, transport, förvaring, underhåll och reparation.

Använd inte, transportera eller förvara högtryckstvätten vid temperaturer under 0 °C.

4.2 Avsedd användning

Högtryckstvätten STIHL RE 90.0 används för att rengöra exempelvis fordon, släpvagnar, terrasser, vägar och fasader.

Högtryckstvätten är inte lämplig för kommersiell användning.

Högtryckstvätten får inte användas när det regnar.

WARNING

- Om högtryckstvätten inte används på rätt sätt kan det leda till allvarliga personskador, dödsfall eller materialskador.

4 Säkerhetsanvisningar svenska

- Använd högtryckstvätten enligt anvisningarna i den här bruksanvisningen.

Högtryckstvätten STIHL RE 90.0 får inte användas för följande:

– Rengöring av asbestcement och liknande ytor
- Rengöring av ytor som är målade eller lackade med blyfärg
- Rengöring av ytor som kommer i kontakt med livsmedel
– Rengöring av själva högtryckstvätten

4.3 Krav på användaren

WARNING

■ Användare som inte utbildats känner inte till farorna med högtryckstvätten. Användaren eller andra personer kan skadas allvarligt eller förolyckas.

- Läs bruksanvisningen, se till att du har förstått den och spara den.

• Om högtryckstvätten lämnas vidare till en annan person ska bruksanvisningen medfölja.
• Se till att användaren uppfyller följande krav:

– Användaren är utvilad.

–Denna maskin får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap.

• Användaren kan inse och förutse riskerna med högtryckstvätten.
  –Användaren är myndig eller utbildas under tillsyn i ett arbete i enlighet med nationella bestämmelser.
  —Användaren har instruerats av en STIHL-återför-säljare eller en sakkunnig person innan denne

använder högtryckstvätten för första gången.

- Användaren är inte påverkad av alkohol, mediciner eller droger.

- Om något är oklart: Kontakta en STIHL-återförsäljare.

4.4 Klädsel och utrustning

WARNING

■ Föremål kan slungas iväg med hög hastighet under arbetet. Användaren kan skadas.

Använd tätt sittande skyddsglasögon. Skyddsglasögonen ska vara kontrollerade enligt EN 166 eller nationella bestämmelser och vara märkta när de säljs.

- Använd tätt sittande kläder med långa ärmar och byxben.

- Det kan bildas aerosoler när man arbetar. Aerosol som andas in kan skada hälsan och leda till allergiska reaktioner.

• En riskanalys ska göras av ytan som ska rengöras och dess omgivning.
• Om riskbedömningen indikerar att aerosoler bildas: Använd andningsskydd i skyddsklass FFP2 eller en jämförbar skyddsklass.

■ Användaren kan halka om olämpliga skor används. Användaren kan skadas.

- Använd stabila, slutna skor med halkfria sulor.

4.5 Arbetsområde och omgivning

WARNING

■ Utomstående personer, barn och djur kan inte uppfatta och bedöma farorna med högtryckstvätten och föremål som slungas iväg. Utomstående personer, barn och djur kan skadas allvarligt och utrustningsskador kan uppstå.

▶Utomstående personer, barn och djur måste hållas på avständ från arbetsområdet.
▶Lämna inte högtryckstvätten utan uppsikt.
▶Se till att barn inte kan leka med högtryckstvätten.

- Om man arbetar när det regnar eller i fuktig miljö kan det leda till en elektrisk stöt. Användaren kan skadas allvarligt eller dö och högtryckstvätten kan skadas.

▶ Arbeta inte i regn.
- Placera högtryckstvätten så att den inte blir våt med droppande vatten.
- Installera högtrycksrengörare utanför det våta arbetsområdet.

■ Elektriska komponenter på högtryckstvätten kan orsaka gnistor. Gnistorna kan orsaka brand eller explosion i brännbar eller explosiv miljö. Det kan leda till allvarliga personskador eller dödsfall och materiella skador.

- Använd inte maskinen i brandfarlig eller explosiv miljö.

4.6 Säker användning

Högtryckstvätten är säker att använda när följande villkor är uppfyllda:

– Högtryckstvätten är oskadad.
- Högtrycksslangen, handtaget, kopplingarna och sprutanordningarna är oskadade.
- Högtrycksslangen, handtaget och sprutanordningen är korrekt monterade.
- Anslutningsledningen, förlängningskabeln och kontakterna är oskadade.
- Högtryckstvätten är ren och torr.
- Sprutanordningen är ren.
- Manöverdonen fungerar och är oförändrade.
- Originaltillbehör från STIHL används på högtryckstvätten.

– Tillbehöret är korrekt monterat.

▲ WARNING

- Vid icke-säker användning fungerar eventuellt inte komponenterna och säkerhetsanordningarna korrekt. Personer kan skadas allvarligt eller förolyckas.

- Arbeta med en oskadad högtryckstvätt.

- Arbeta med en oskadad högtrycksslang, ett oskadad handtag, oskadade kopplingar och en oskadad sprutanordning.

- Installera högtrycksslang, handtag och sprutanordning enligt beskrivningen i denna bruksanvisning.

- Arbeta endast med oskadade anslutningskablar, förlängningskablar och kontakter.

- Om högtryckstvätten är nedsmutsad eller fuktig: rengör högtryckstvätten och låt den torka.

- Om sprutanordningen är smutsig: Rengör sprutanordningen.

- Gör inga ändringar på högtryckstvätten.

- Om manöverdonen inte fungerar: Arbeta inte med högtryckstvätten.

- Originaltillbehör från STIHL används på högtryckstvätten.

• Montera tillbehören enligt anvisningarna i den här bruksanvisningen eller enligt tillbehörets bruksanvisning.
• Stick inte in föremål i hålen på högtryckstvätten.
• Byt ut slitna eller skadade informationsskyl-tar.
• Om något är oklart: Kontakta en STIHLåterförsäljare.

4.7 Arbeta

▲ WARNING

■ I vissa situationer kan det vara svårt att koncentrera sig. Det kan leda till att man snubblar, ramlar och skadas allvarligt.

• Arbeta lugnt och metodiskt.
• Om ljus- och siktförhållandena är dåliga: Arbeta inte med högtryckstvätten.

- Var ensam vid användning av högtryckstvätten.

- Var uppmärksam på hinder.

- Stå på marken och ha god balans när du arbetar. Om du måste arbeta uppe i luften: Använd en lyftplattform eller en säker ställning.

- Om du börjar bli trött: Ta en paus i arbetet.

■ Om högtryckstvätten förändras under arbetet eller beter sig konstigt kan högtryckstvätten vara i ett felaktigt tillstånd. Detta kan orsaka allvarliga personskador och materialskador.

• Avsluta arbetet, dra ut kontakten ur elutta-get och kontakta en STIHL-återförsäljare.
• Använd högtryckstvätten stäende.
  ▶ Täck inte högtryckstvätten för att säkerställa tillräckligt med kylluft.

- När sprutpistolens spak frigörs stängs högtryckspumpen automatiskt och vattnet slutar att strömma ut ur munstycket. Högtryckstvätten är i standby-läge och är fortfarande påslagen. Om spaken på sprutpistolen trycks in sätts högtryckspumpen automatiskt på igen och vatten strömmar ut ur munstycket. Detta kan orsaka allvarliga personskador och materialskador.

- Om det inte arbetas med den: Lås spaken på sprutanordningen.

▶ Stäng av högtryckstvätten.

- Dra ut kontakten på högtryckstvätten ur eluttaget.

■ Vatten kan frysa vid temperaturer under 0 °C på ytan som ska rengöras och i komponenter i högtryckstvätten. Det kan leda till att använda-

4 Säkerhetsanvisningar svenska

ren halkar, ramlar och skadas allvarligt. Det kan orsaka materialskador.

- Använd inte högtryckstvätten vid temperaturer under 0 °C.

- Om högtrycksslangen, vattenslangen eller anslutningsledningen dras, kan högtryckstvätten röra sig och tippa. Det kan orsaka materia-lskador.

- Dra inte i högtrycksslangen, vattenslangen eller anslutningsledningen.

■ Om högtryckstvätten står på en sluttande, ojämn eller obelagd yta, kan den röra sig och tippa. Det kan orsaka materialskador.

- Placera högtryckstvätten på en vågrät, jämn och fast yta.

- Vid arbete på höjd kan högtryckstvätten eller sprutanordningen falla ner. Detta kan orsaka allvarliga personskador och materialskador.

- Använd en lyftplattform eller en säker ställning.

- Placera inte högtryckstvätten på en lyftplattform eller ställning.

- Om högtrycksslangens räckvidd är otillräckligt: Förläng högtrycksslangen med en högtrycksslangförlängning.

- Säkra sprutanordningen från att falla ner.

■ Vattenstrålen kan lösa upp asbestfibrer från ytor. Asbestfibrer kan spridas i luften efter torkning och inandas. Inandade asbestfibrer kan skada din hälsa.

▶ Rengör inte asbesthaltiga ytor.

■ Vattenstrålen kan lösa olja från fordon eller maskiner. Det oljiga vattnet kan komma in i marken, vattnet eller avloppet. Miljön hotas.

- Rengör endast fordon eller maskiner på platser med en oljeseparator i vattenavloppet.

■ Vattenstrålen kan, tillsammans med blyhaltig färg, bilda blyhaltiga aerosoler och blyhaltigt vatten. Blyhaltiga aerosoler och blyhaltigt vatten kan komma in i jorden, vattnet eller avloppet. Aerosol som andas in kan skada hälsan och utlösa allergiska reaktioner. Miljön hotas.

- Rengör inte ytor som är målade eller lackade med blyfärg.

■ Vattenstrålen kan skada känsliga ytor. Det kan orsaka materialskador.

- Rengör inte känsliga ytor med rotorns munstycke.

▶ Rengör känsliga ytor av gummi, tyg, trä och liknande material med reducerat arbetstryck och större avständ.

■ Om rotormunstycket sänks ner i smutsigt vatten under drift kan rotormunstycket skadas.

- Använd inte rotormunstycket i förorenat vatten.

- Om en behållare rengörs: töm behållaren och låt vatten rinna ut under rengöring.

■ Brandfarliga och explosiva vätskor som sugs in kan utlösa bränder och explosioner. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

- Sug inte upp eller sprid brandfarliga eller explosiva vätskor.

■ Uppsugda irriterande, frätande och giftiga vätskor kan äventyra hälsan och skada delar av högtryckstvätten. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

- Sug inte upp eller sprid irriterande, frätande eller giftiga vätskor.

■ Den kraftiga vattenstrålen kan allvarligt skada människor och djur och sakskador kan uppstå.

- Rikta inte vattenstrålen mot personer eller djur.

- Rikta inte vattenstrålen mot platser som är svåra att se.

▶ Rengör inte kläder när de bärs.

▶ Rengör inte skor när de bärs.

■ Om elektrisk utrustning, elanslutningar, eluttag och kraftledningar kommer i kontakt med vatten kan detta orsaka elektriska stötar. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

Rikta inte vattenstrålen mot elektrisk utrustning, elanslutningar, eluttag och kraftledningar.

- Rikta inte vattenstrålen mot anslutningsledningen eller förlängningskabeln.

- Om elektriska apparater eller högtryckstvätten kommer i kontakt med vatten kan det uppstå elektriska stötar. Det kan leda till allvarliga personskador eller dödsfall för användaren och sakskador kan uppstå.

- Rikta inte vattenstrålen mot elektriska apparater och högtryckstvätten.

- Håll elektriska apparater och högtryckstvätten borta från ytan som ska rengöras.

■ En felaktigt lagd högtrycksslang kan skadas. Skadorna kan göra att vatten flyter okontrollerbart i miljön vid högt tryck. Detta kan orsaka allvarliga personskador och materialskador.

- Rikta inte vattenstrålen mot högtrycks- slangen.

• Lägg högtrycksslangen så att den inte spänns eller trasslar ihop sig.
• Lägg högtrycksslangen så att den inte skadas, kläms eller krossas eller skavs.
• Skydda högtrycksslangen från värme, olja och kemikalier.

■ En felaktigt lagd vattenslang kan skadas och personer kan snubbla över den. Personer kan skadas och vattenslangen kan skadas.

- Rikta inte vattenstrålen mot vattenslangen.

- Lägg ut och markera vattenslangen så att ingen kan snubbla på den.

- Placera vattenslangen så att den inte spänns eller trasslar ihop sig.

- Lägg vattenslangen så att den inte skadas, kläms eller krossas eller skavs.

- Skydda vattenslangen från värme, olja och kemikalier.

Den kraftiga vattenstrålen orsakar reaktionskrafter. Reaktionskrafterna kan leda till att användaren förlorar kontrollen över spruta-nordningen. Det kan leda till allvarliga per-sonskador på användaren och sakskador kan uppstå.

- Håll fast i sprutpistolen med båda händerna.

- Arbeta enligt anvisningarna i den här bruksanvisningen.

4.8 Rengöringsmedel

▲ WARNING

- Om rengöringsmedlet kommer i kontakt med huden eller ögonen kan huden eller ögonen bli irriterade.

- Om du fått vätska på huden: Tvätta de berörda ställena med rikligt med vatten och tvål.

- Vid kontakt med ögonen: Skölj ögonen med rikligt med vatten i minst 15 minuter och kontakta läkare.

■ Felaktiga eller olämpliga rengöringsmedel kan skada högtryckstvätten eller ytan på objektet som ska rengöras och skada omgivningen.

▶ Vi rekommenderar att du använder original STIHL rengöringsmedel.

- Om något är oklart: Kontakta en STIHL-återförsäljare.

4.9 Anslut vatten

▲ WARNING

- När sprutpistolens spak frigörs uppstår en rekyl i vattenslangen. En rekyl kan pressa för- orenat vatten tillbaka i dricksvattennätet. Dricksvattnet kan bli förorenat.

- Anslut inte högtryckstvätten direkt till dricksvattennätet.

▶ Följ vattenförsörjningsföretagets föreskrifter. Vid behov, använd lämplig systemseparation (t.ex. återflödesspärr) när du ansluter till dricksvattennätet.

■ Smutsigt eller sandhaltigt vatten kan skada komponenter i högtryckstvätten.

▶ Använd rent vatten.

- Om smutsigt eller sandhaltigt vatten används: använd högtryckstvätten tillsammans med ett vattenfilter.

- Om högtryckstvätten har för liten vattentillförsel kan komponenter i högtrycksrengöringen skadas.

▶ Vrid på vattenkranen helt.

Se till att högtryckstvätten får tillräcklig vattentillförsel, 18.1.

4.10 Elanslutning

Det kan uppstå kontakt med strömförande komponenter av följande orsaker:

- Anslutningskabeln eller förlängningskabeln är skadad.

- Anslutningskabelns eller förlängningskabelns kontakt är skadad.

– Eluttaget är inte korrekt installerat.

▲ FARA

- Kontakt med strömförande komponenter kan leda till elstöt. Användaren kan skadas allvarligt eller förolyckas.

- Kontrollera att anslutningskabeln, förlängningskabeln och kontakterna är oskadade.

Om anslutningskabeln eller förlängningskabeln är defekt eller skadad:

▶ Rör inte vid det skadade stället.

- Berör endast anslutningskabel, förlängningskabel och kontakter med torra händer.

- Anslut anslutningsledningens eller förlängningskabelns kontakt till ett korrekt installerat och säkrat eluttag med skyddskontakt.

- Nätanslutningen måste utföras av en kvalificerad elektriker och uppfylla kraven i IEC 60364-1. Det rekommenderas att strömförsörjningen till denna maskin antingen

4 Säkerhetsanvisningar svenska

ansluts via en jordfelsbrytare som avbryter strömförsörjningen så snart läckströmmen till jord överstiger 30 mA i 30 ms, eller har en jordningstestare.

■ En skadad eller olämplig förlängningskabel kan orsaka elstötar. Personer kan skadas allvarligt eller förolyckas.

• Använd en förlängningskabel med rätt ledartvärsnitt, 18.2.
• Använd en förlängningskabel som är skyddad mot vattenstänk och lämplig för utomhusbruk.
• Använd en förlängningsledning som har samma egenskaper som högtryckstvättens anslutningsledning, 18.2.
  ▶ Vi rekommenderar att en kabeltrumma används som håller eluttaget minst 60 mm över marken.

WARNING

■ Under arbetet kan fel nätspänning eller fel nätfrekvens leda till överspänning i högtryckstvätten. Högtryckstvätten kan skadas.

- Kontrollera att elnätets nätspänning och nätfrekvens motsvarar uppgifterna på högtryckstvättens typskylt.

- Om flera elektriska apparater ansluts till ett grenuttag kan elkomponenter överbelastas under arbetet. De elektriska komponenterna kan överhettas och orsaka brand. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

• Anslut en högtryckstvätt i taget till ett eluttag.
• Anslut inte högtryckstvätten till grenuttag.

■ En felaktigt dragen anslutningsledning och förlängningskabel kan skadas och man kan snubbla. Personer kan skadas och anslutningsledningen eller förlängningskabeln kan skadas.

- Dra anslutningsledningen och förlängningskabeln så att de inte kan komma i kontakt med vattenstrålen.

- Placera och märk anslutningsledningen och förlängningskabeln så att ingen kan snubbla.

- Dra anslutningskabeln och förlängningskabeln så att de inte spänns eller fastnar.

- Dra anslutningskabeln och förlängningskabeln så att de inte kan skadas, vikas, krossas eller nötas.

- Skydda anslutningskabeln och förlängningskabeln från värme, olja och kemikalier.

- Dra anslutningskabeln och förlängningskabeln på ett torrt underlag.

■ Förlängningskabeln blir varm under arbetet. Om värmen inte kan avledas kan det leda till brand.

- Om en kabeltrumma används: Linda ut kabeltrumman helt.

4.11 Transport

▲ WARNING

■ Högtryckstvätten kan välta eller röra sig under transporten. Det kan leda till personskador eller materialskador.

• Lås spaken på sprutanordningen.
  ▶ Stäng av högtryckstvätten.

- Dra ut kontakten för högtryckstvätten ur eluttaget.

- Töm sprutanordningen eller se till att den inte kan välta eller röra sig.

- Säkra högtryckstvätten med spännremmar, bälten eller ett nät så att det inte kan falla eller komma i rörelse.

■ Vatten kan frysa vid temperaturer under 0 °C i komponenter i högtryckstvätten. Högtryckstvätten kan skadas.

- Töm högtrycksslang och sprutanordning.

- Om högtryckstvätten inte kan transporteras på ett frostsäkert sätt: Skydda högtryckstvätten med glykolbaserad frostskyddsmedel.

4.12 Förvaring

▲ WARNING

■ Barn känner inte till farorna med högtryckstvätten. Barn kan skadas allvarligt.

• Lås spaken på sprutanordningen.
  ▶ Stäng av högtryckstvätten.

▶ Dra ut kontakten för högtryckstvätten ur eluttaget.
- Förvara högtryckstvätten utom räckhåll för barn.

■ De elektriska kontakterna på högtryckstvätten och metallkomponenter kan korrodera på grund av fukt. Högtryckstvätten kan skadas.

- Högtryckstvätten är ren och torr.

■ Vatten kan frysa vid temperaturer under 0 °C i komponenter i högtryckstvätten. Högtryckstvätten kan skadas.

- Töm högtrycksslang och sprutanordning.

- Om högtryckstvätten inte kan förvaras på ett frostsäkert sätt: Skydda högtryckstvätten med glykolbaserad frostskyddsmedel.

4.13 Rengöring, underhåll och reparation

! WARNING

• Om kontakten sitter i ett eluttag under rengöring, underhåll eller reparation kan högtryckstvätten plötsligt starta oavsiktligt. Detta kan orsaka allvarliga personskador och materialskador.
  ▶ Lås spaken på sprutpistolen.
  ▶ Stäng av högtryckstvätten.
• Dra ut kontakten på högtryckstvätten ur eluttaget.
  ■ Skarpa rengöringsmedel, rengöring med vattenstråle eller spetsiga föremål kan skada högtryckstvätten. Om högtryckstvätten inte rengörs korrekt slutar eventuellt komponenterna och säkerhetsanordningarna att fungera. Personer kan skadas allvarligt.
• Rengör högtryckstvätten enligt anvisningarna i den här bruksanvisningen.
• Om högtryckstvätten inte underhålls eller repareras ordentligt kan komponenterna inte längre fungera korrekt och säkerhetsfunktionerna kan vara inaktiverade. Personer kan skadas allvarligt eller förolyckas.
  ▶ Underhåll och reparera inte högtryckstvätten själv.
• Om anslutningsledningen är defekt eller skadad: Låt anslutningsledningen bytas ut av en STIHL-återförsäljare.
• Om högtryckstvätten måste underhållas eller repareras: Uppsök en STIHL-äterförsäljare.

5 Gör högtrycksrengöring redo för användning

5.1 Förbereda högtryckstvätten för användning

Före varje användning måste följande steg utföras:

Se till att högtryckstvätten, högtrycksslangen, slangkopplingen och anslutningskabeln är i ett säkert skick, 4.6.
▶ Rengör högtryckstvätten, 14.
- Placera högtryckstvätten på en stabil och jämn yta så att den inte kan glida eller välta.

▶ Montera högtrycksslangen, 16.2.1.
▶ Montera sprutpistolen, 6.3.1.
▶ Montera spolröret, 6.4.1.
▶ Montera munstycket, 6.5.1.

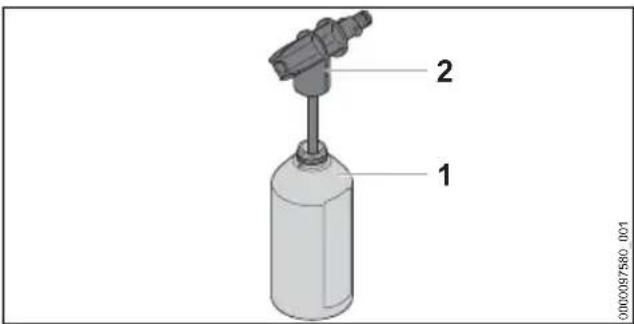

- Om du använder ett rengöringsmedel: Arbeta med rengöringsmedel, 10.4.
- Anslut högtryckstvätten till en vattenkälla, 7.
▶ Anslut högtryckstvätten elektriskt, 18.1.
- Om stegen inte kan genomföras: Använd inte högtryckstvätten och uppsök en STIHL-återförsäljare.

6 Sätt ihop högtryckstvätten

6.1 Sätt ihop högtryckstvätten

Montera hållare

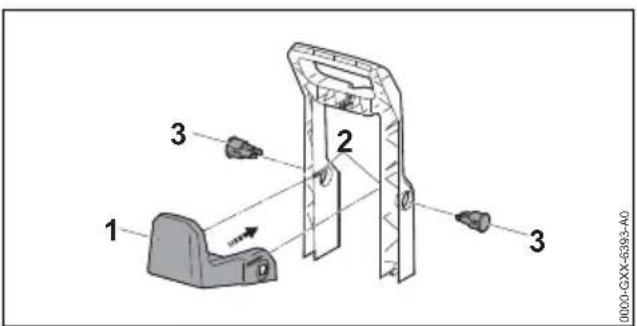

• Skjut in hållaren (1) i styrningarna (2). Det går att urskilja ett ljud när hållaren (1) hamnar på rätt plats.
• Skjut in pluggarna (3) i fästena. Det hörs när pluggarna (3) hakar fast.

Montera handtag

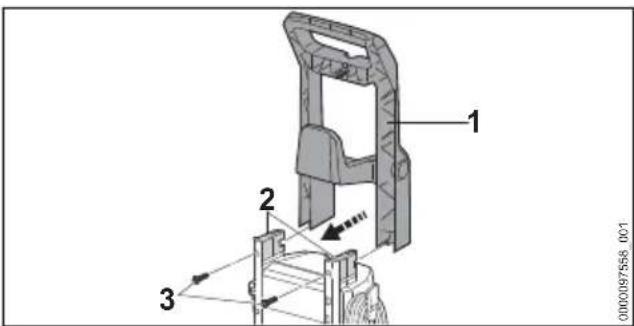

▶ Skjut på handtaget (1) på hållarna (2).
- Skruva i skruvarna (3) och dra åt.

Montera hållare

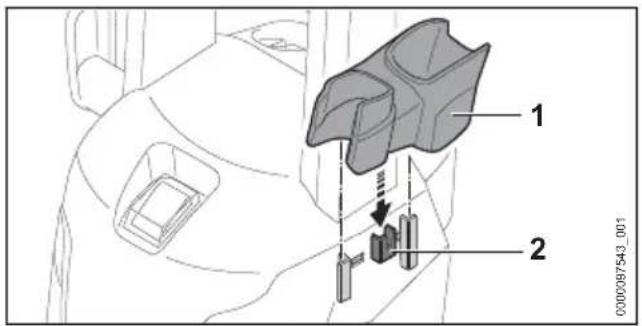

▶ Sätt hållaren (1) i styrningarna (2). Det går att urskilja ett ljud när hållaren (1) ham- nar på rätt plats.

Sätt i munstyckena

- Sätt i det platta spolmunstycket (1) och rotormunstycket (2).

Montera sprutsetet

▶ Sätt i sprutsetet (1).

6.2 Demontera och montera hög- trycksslang

6.2.1 Montera högtrycksslangen

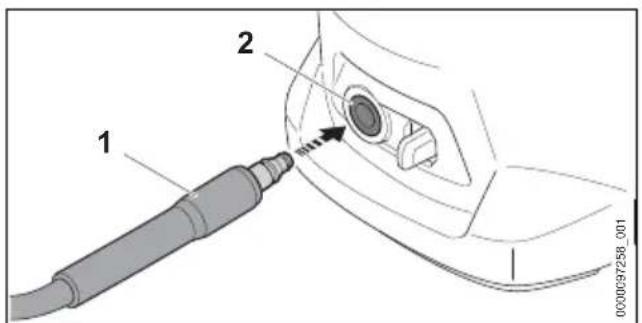

- Skjut in munstycket (1) i högtryckstvätten (2).

Munstycket (1) ger ett ljud ifrån sig när det kommer på plats.

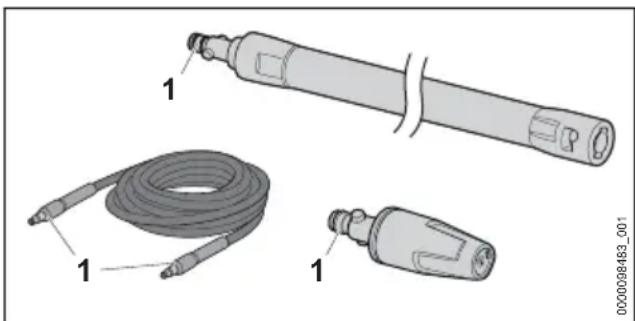

- Om det är svårt att trycka in munstycket (1) i högtryckstvätten: Smörj munstycket (1) med armaturfett.

6.2.2 Demontera högtrycksslang

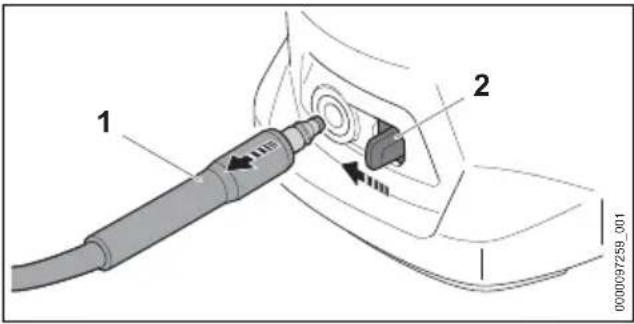

• Tryck på spärrspaken (2) och håll in den.
  ▶ Dra ur munstycket (2).

6.3 Demontera och montera sprut-pistolen

6.3.1 Montera sprutpistolen

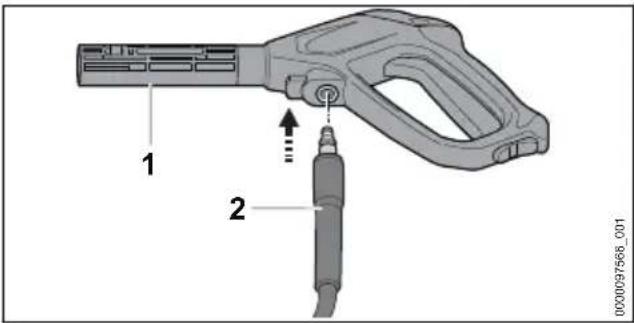

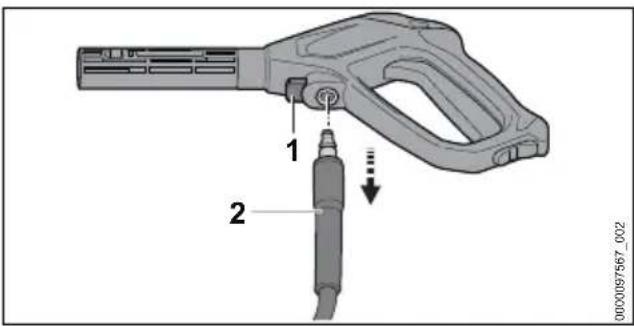

• Skjut in munstycket (2) i sprutpistolen (1). Munstycket (2) ger ett ljud ifrån sig när det kommer på plats.
• Om munstycket (2) är svårt att trycka in i sprutpistolen (1): Smörj tätningen på munstycket (2) med ett armaturfett.

6.3.2 Demontera sprutpistolen

• Tryck på spärrspaken (1) och håll in den.
  ▶ Dra ur munstycket (2).

svenska 7 Anslut till en vattenkälla

6.4 Demontera och montera spol- röret

6.4.1 Montera stålröret

• Skjut spolröret (1) i sprutpistolen (2).
  ▶ Vrid spolröret (1) tills det hakar fast.
• Om spolröret (1) är svårt att trycka in i sprutpistolen (2): Smörj förseglingen på spolröret (1) med ett kranfett.

6.4.2 Ta bort spolröret

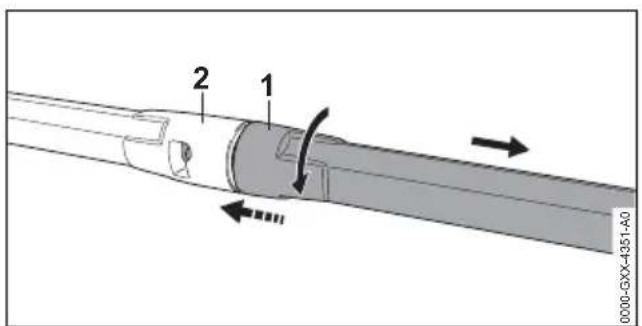

• Komprimera spolröret (1) och sprutpistolen (2) och vrid tills det stannar.
• Dra ut spolröret (1) och sprutpistolen (2) ifrån varandra.

6.5 Montera och demontera mun- stycket

6.5.1 Montera munstycket

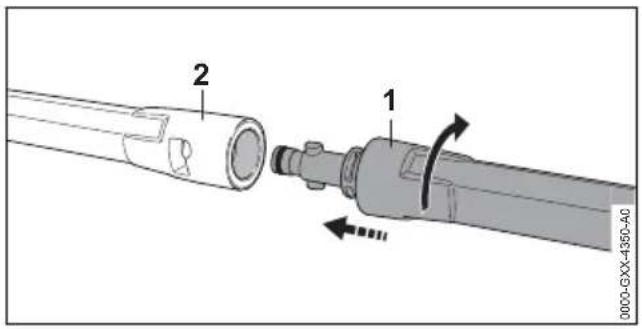

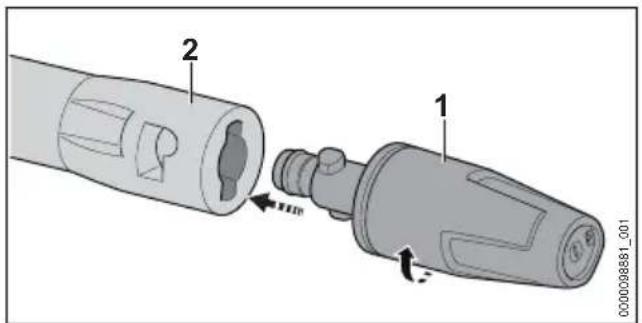

▶ För in munstycket (1) i spolröret (2).
▶ Vrid munstycket (1) tills det hakar fast.
- Om munstycket (1) är svårt att trycka in i spolröret (2): Smörj tätningen på munstycket (1) med ett armaturfett.

6.5.2 Demontera munstycket

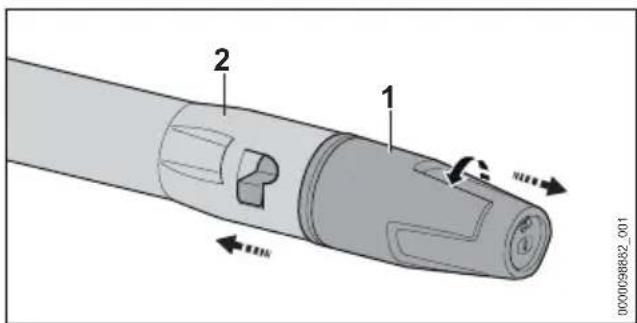

• Tryck samman munstycket (1) och spolröret (2) och vrid till anslaget.
• Dra ut spolröret (1) och sprutpistolen (2) ifrån varandra.

7 Anslut till en vattenkälla

7.1 Anslut högtryckstvätten till vat- tennätet

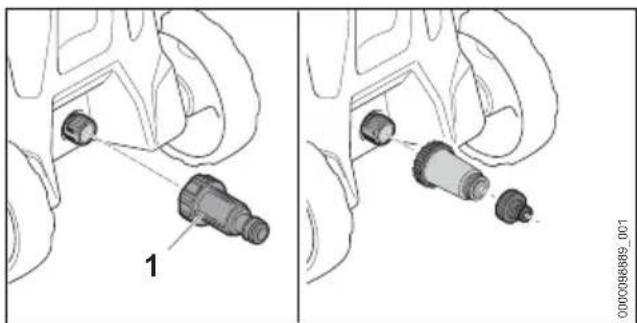

Ansluta vattenfiltret

Om högtryckstvätten drivs med sandhaltigt vatten eller med vatten från cisterner, måste ett vattenfilter anslutas till högtryckstvätten. Vattenfiltret filtrerar ut sand och smuts ur vattnet och skyddar därigenom högtryckstvättens komponenter mot skador.

Vattenfiltret kan, beroende på marknad, medfölja högtryckstvätten.

▶ Skruva loss munstycket.

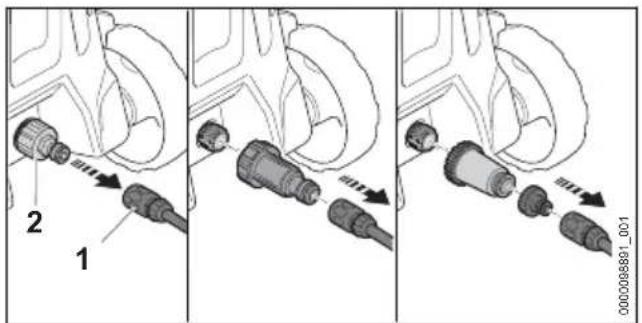

- Vrid vattenfiltret (1) på vattenanslutningen och dra åt för hand.

Ansluta vattenslangen

Vattenslangen måste uppfylla följande villkor:

– Vattenslangen har en diameter på 1/2".
– Vattenslangen är mellan 10 m och 25 m lång.
- Anslut vattenslangen till en vattenkran.
- Öppna vattenkranen helt och skölj vatten- slangen med vatten.
Sand och smuts spolas ut ur vattenslangen. Vattenslangen ventileras.
▶ Stäng vattenkranen.

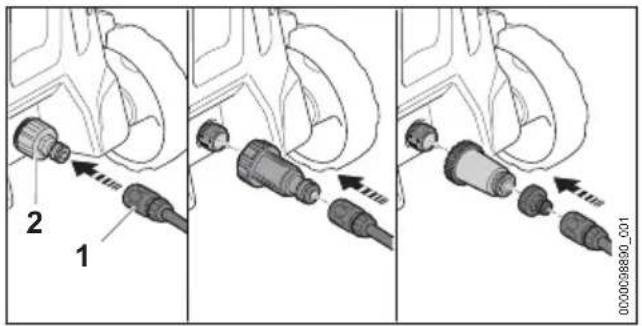

• Trä på kopplingen (1) på munstycket (2). Kopplingen (1) ger ett ljud ifrån sig när det är på plats.
• Öppna vattenkranen helt.
• Om spolröret är monterat på sprutanordningen: Demontera spolröret.
• Tryck på sprutanordningens spak tills en jämn vattenstråle kommer ut från sprutpistolen.
  ▶ Lossa sprutanordningens spak.
  ▶ Lås spaken på sprutpistolen.
  ▶ Montera spolröret.
  ▶ Montera munstycket.

Dra av vattenslangen

▶ Stäng vattenkranen.
- För att läsa upp kopplingen: Drageller vrid ringen (1) och håll den intryckt.
▶ Dra av kopplingen från stödet (2).

7.2 Anslut högtryckstvätten till en andra vattenkälla

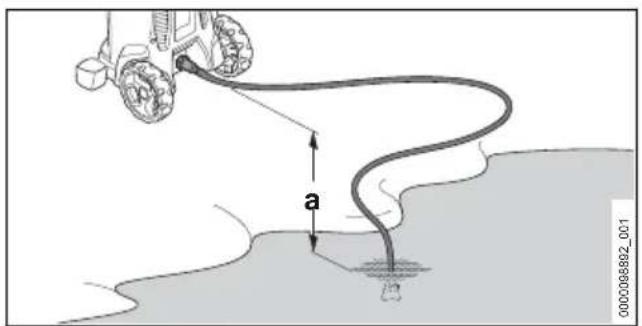

Högtrycksrengöraren kan suga upp vatten från regnfat, cisterner och från flytande eller stillastående vatten.

För att vattnet ska kunna sugas in får höjdskillnaden mellan högtryckstvätten och vattenkällan

inte överskrida den maximala sughöjden (a), 18.1.

Passande STIHL sugset måste användas. Sugsetet innehåller en vattenslang med en speciell koppling.

Passande STIHL sugset kan, beroende på marknad, medfölja högtryckstvätten.

Ansluta vattenfiltret

Om högtryckstvätten drivs med sandhaltigt vatten från regnfat, cisterner, från flytande eller stillastående vatten, måste ett vattenfilter anslutas på högtryckstvätten.

Vattenfiltret kan, beroende på marknad, medfölja högtryckstvätten.

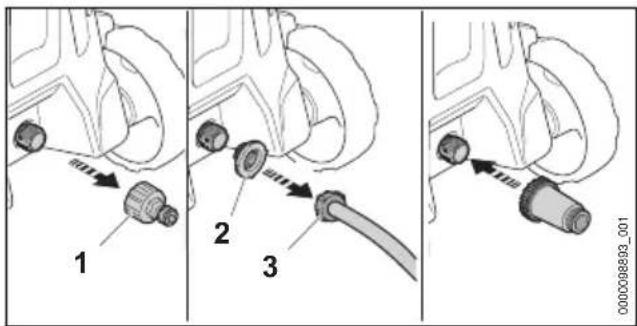

▶ Skruva loss munstycket (1).
- Sätt in vattentillflödessilen (2) i kopplingen på vattenslangen (3).

Ansluta vattenslangen

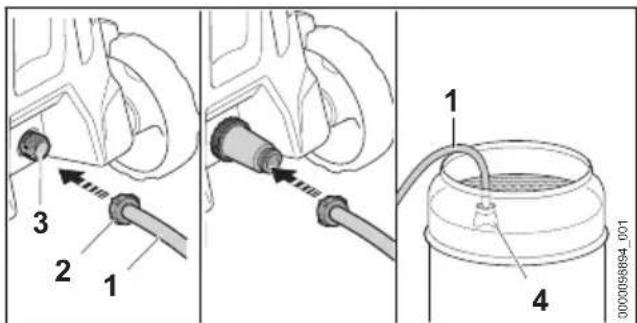

▶ Fyll vattenslangen (1) med vatten så att det inte längre finns någon luft i vattenslangen.
▶ Vrid kopplingen (2) på högtryckstvättens (3) anslutningsstycke och dra åt för hand.
- Häng sugkoppen (4) i vattenkällan så att sug-koppen (4) inte rör marken.
- Om sprutpistolen är monterad på högtrycksslangen: Ta bort sprutpistolen.
▶ Håll högtrycksslangen nedåt.
- Slå på högtryckstvätten tills en jämn vattenstråle kommer ut från högtrycksslangen.

OBS!

- Om högtryckstvätten inte suger upp något vatten kan pumpen köra torrt och högtryckstvätten skadas.

- Om inget vatten kommer ut ur högtrycksslangen efter två minuter: Stäng av högtryckstvätten och kontrollera vattentillförseln.

▶ Stäng av högtryckstvätten.
- Fäst sprutpistolen på högtrycksslangen.
- Tryck och håll in spaken på sprutpistolen.
▶ Sätt på högtryckstvätten.

8 Anslut högtryckstvätten elektriskt

8.1 Anslut högtryckstvätten elektriskt

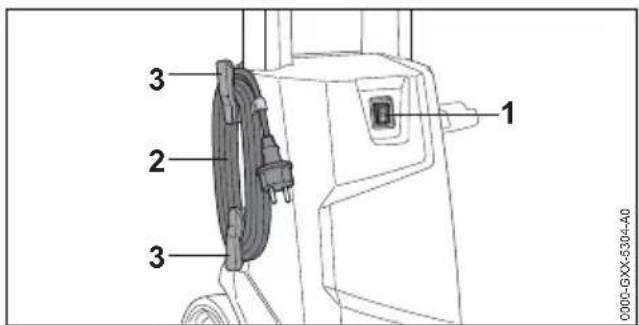

▶ Ställ omkopplaren (1) till läge 0.
▶ Ta bort anslutningskabeln (2) från hållarna (3).
▶ Sätt in anslutningskabelns kontakt (2) i ett korrekt installerat eluttag.

9 Sätt på och stäng av hög- tryckstvätten

9.1 Sätta på högtryckstvätten

När högtryckstvätten är påslagen kan spänningsfluktuationer uppstå vid ogynnsamma nätverksförhållanden. Spänningsfluktuationerna kan påverka andra anslutna förbrukare.

▶ Ställ vippbrytaren i läge I.

9.2 Stäng av högtryckstvätten

▶ Ställ omkopplaren till läge 0.

10 Arbeta med högtryckstvätten

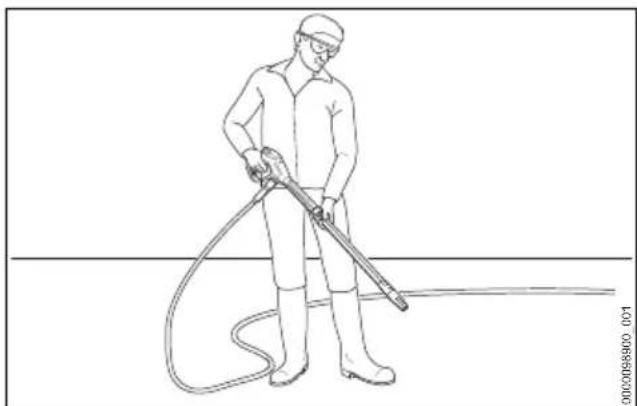

10.1 Håll i och styr sprutpistolen

• Håll sprutpistolen med en hand på handtaget så att tummen omsluter handtaget.
• Håll spolröret med den andra handen så att tummen omsluter spolröret.
  ▶ Rikta munstycket mot marken.

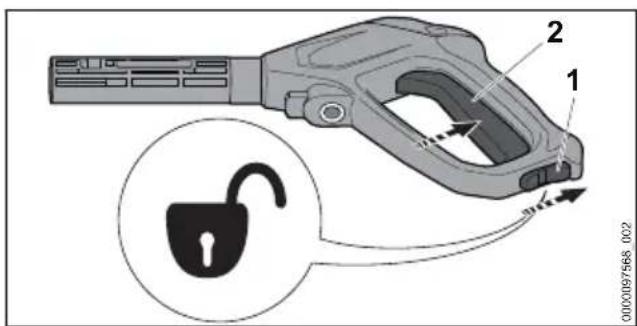

10.2 Tryck och lås spaken på sprut- pistolen

Tryck spaken på sprutpistolen

Ställ spärrspaken (1) i läget 📋.
- Tryck och håll in spaken (2). Högtryckspumpen sätts på automatiskt och vatten strömmar ut ur munstycket.

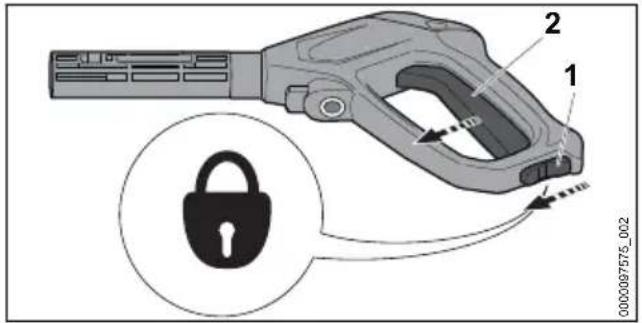

Lås spaken på sprutpistolen

• Släpp spaken (2). Högtryckspumpen stängs automatiskt av och vattnet rinner inte längre ut ur munstycket. Högtryckstvätten är fortfarande påslagen.
  ▶ Ställ spärrspaken (1) i läget Ⓗ.

10.3 Rengöring

Följande munstycken kan användas beroende på applikationen:

• Platt spolmunstycke: Det platta spolmun-stycket är lämpligt för rengöring av stora ytor.
• Rotormunstycket: Rotorns munstycke är lämplig för att avlägsna envis smuts.

På ett kort avständ kan man arbeta när envis smuts ska avlägsnas.

På långt avständ kan arbetet utföras om följande ytor ska rengöras:

• lackerade ytor
• Ytor av trä
• Ytor av gummi

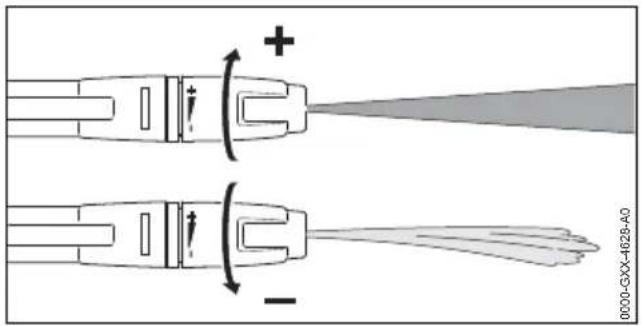

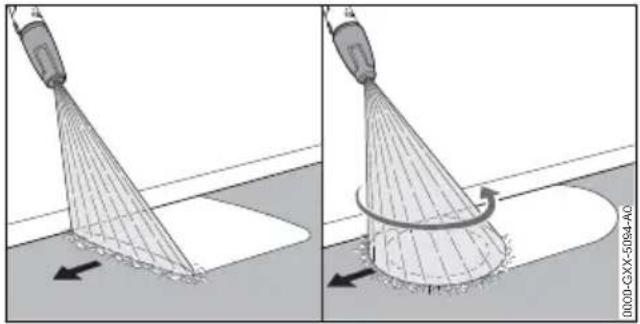

Det platta spolmunstycket kan justeras.

När fläktens stråle vrids + ökar arbetstrycket.

När fläktens stråle vrids - sjunker arbetstrycket.

• Rikta vattentråden till en ogenomskinlig plats på ytan innan man rengör och kontrollera att ytan inte är skadad.
• Välj munstyckets avständ till ytan som ska rengöras så att den yta som ska rengöras inte är skadad.
• Ställ in spolmunstycket så att den yta som ska rengöras inte skadas.

• Flytta sprutan jämnt längs den yta som ska rengöras.
  ▶ Gå framåt långsamt och kontrollerat.

10.4 Arbeta med rengöringsmedel

Rengöringsmedel kan förbättra vattnets rengöringseffekt. För arbeten med rengöringsmedel krävs STIHL-sprutset. STIHL-sprutset ingår i leveransen beroende på utförande och marknad.

• Dosera och använd rengöringsmedlet enligt beskrivningen i rengöringsmedlets bruksanvisning.

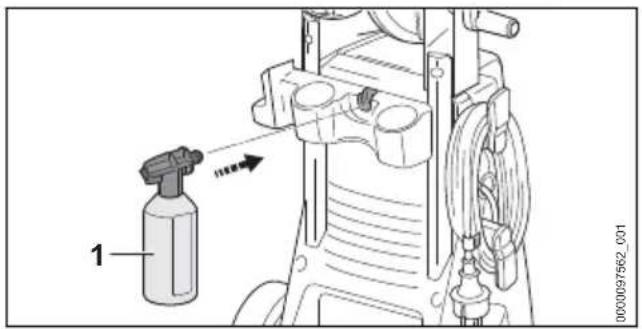

  ▶ Fyll flaska (1) med högst 500 ml rengöringsmedel.
• Vrid sprutmunstycket (2) på flaskan (1) och dra åt för hand.

• Om ett munstycke är fäst vid spolröret (3): Ta bort munstycket.

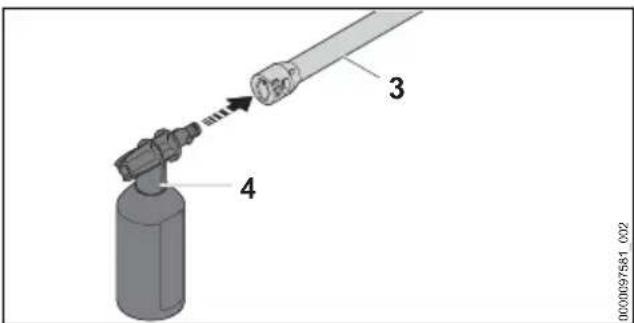

• Installera sprutsetet (4) på spolröret (3).
• Blötlägg mycket smutsiga ytor med vatten före rengöring.
• Tryck spaken på sprutpistolen och sprutrengöringsmedlet på ytan som ska rengöras.
• Applicera rengöringsmedel nerifrån och upp och låt inte torka.
  ▶ Demontera sprutsetet.

▶ Montera munstycket.
▶ Rengör ytan.

11 Efter arbetet

11.1 After arbetet

• Stäng av högtryckstvätten och dra ut kontakten ur eluttaget.
• Om högtryckstvätten är ansluten till dricksvat- tennätet: Stäng vattenkranen.
• Tryck på spaken på sprutpistolen. Vattentrycket reduceras.
• Lås spaken på sprutpistolen.
• Koppla bort högtryckstvätten från vattenkällan.
  ▶ Demontera vattenslangen.
• Koppla bort högtrycksslangen och låt det kvarvarande vattnet rinna ur högtrycksslangen.
• Demontera och rengör munstycket och spolröret.
• Demontera sprutpistolen och låt det kvarvarande vattnet rinna ut ur sprutpistolen.
  ▶ Rengör högtryckstvätten.

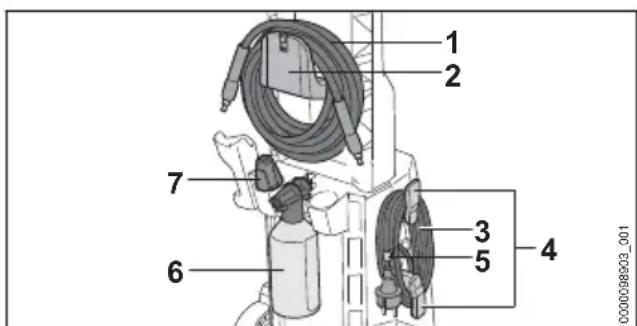

• Veckla upp högtrycksslangen (1) och sätt den på hållaren (2).
  ▶ Linda anslutningsledningen (3) på hållarna (4).
  ▶ Säkra anslutningsledningen (3) med klämman (5).
  ▶ Sätt i sprutsetet (6).
  ▶ Sätt i munstycket (7).

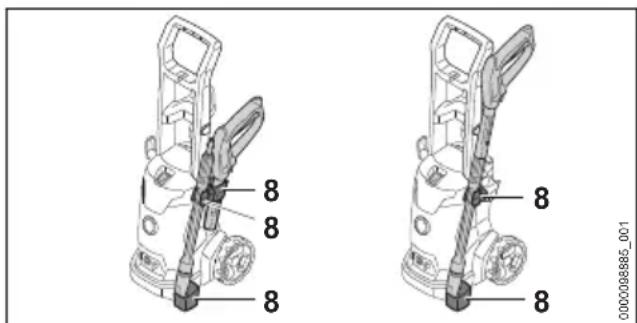

- Förvara sprutanordningen i hållarna (8) på högtryckstvätten.

11.2 Skydda högtryckstvätten med frostskyddsmedel

Om högtryckstvätten inte kan transporteras eller förvaras på ett frostfritt sätt, måste högtryckstvätten skyddas med ett glykolbaserat frostskyddsmedel. Frostskyddsmedlet förhindrar att vattnet i högtryckstvätten fryser och skadar högtryckstvätten.

▶ Ta bort spolröret.
- Anslut den kortaste möjliga vattenslangen till högtryckstvätten. Ju kortare vattenslangen är desto mindre frostskyddsmedel behövs.
▶ Blanda frostskyddsmedel enligt beskrivningen i bruksanvisningen för frostskyddsmedel.
▶ Fyll i forstskyddsmedlet i en ren behållare.
▶ Sänk vattenslangen i frostskyddshållaren.
- Tryck och håll ned spaken på sprutpistolen.
▶ Sätt på högtryckstvätten.
- Tryck och håll in sprutpistolens spak tills en stadig ström av frostskyddsmedel kommer ut från sprutpistolen och rikta sprutpistolen i behållaren.
- Tryck spaken på sprutpistolen flera gånger och släpp loss.
- Stäng av högtryckstvätten och dra ut kontakten ur eluttaget.
▶ Ta bort sprutpistol, högtrycksslang och vatten-slang och låt frostskydd löpa in i tanken.
- Förvara eller kassera frostskyddsmedel korrekt och på ett miljövänligt sätt.

12 Transport

12.1 Transportera högtryckstvätten

• Stäng av högtryckstvätten och dra ut kontakten ur eluttaget.
• Töm rengöringsmedelsbehållaren eller säkra den så att den inte kan välta, falla ner och röra sig.

Dra eller bära högtryckstvätten

▶ Dra högtryckstvätten i handtaget (1).
▶ Bär högtryckstvätten i handtaget (1) och trans-porthandtaget (2).

Transportera högtryckstvätten i ett fordon

- Säkra högtryckstvätten så att den inte kan välta eller röra sig.

13 Förvaring svenska

- Om högtryckstvätten inte kan transporteras på ett frostsäkert sätt: Skydda högtryckstvätten med frostskyddsmedel.

13 Förvaring

13.1 Förvara högtryckstvätten

• Stäng av högtryckstvätten och dra ut kontakten ur eluttaget.

• Förvara högtryckstvätten enligt följande:

• Förvara högtryckstvätten utom räckhåll för barn.

• Högtryckstvätten är ren och torr.
• Förvara högtryckstvätten i ett stängt rum.
• Förvara högtryckstvätten vid temperaturer över 0 °C.
• Om högtryckstvätten inte kan förvaras på ett frostsäkert sätt: Skydda högtryckstvätten med frostskyddsmedel.

14 Rengöring

14.1 Rengör högtryckstvätt och till- behör

• Stäng av högtryckstvätten och dra ut kontakten ur eluttaget.
• Rengör högtryckstvätten, högtrycksslangen, sprutpistolen och tillbehören med en fuktig trasa.
  ▶ Rengör munstycken och kopplingar på högtryckstvätten, högtrycksslangen och sprutpistolen med en fuktig trasa.
  ▶ Rengör ventilationsöppningarna med en pensel.

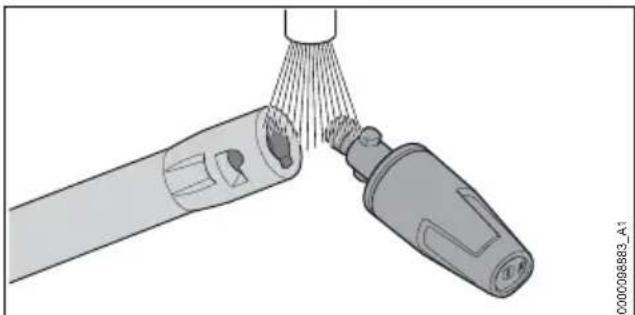

14.2 Rengör munstycket och spolröret

- Skölj munstycket och spolröret under rinnande vatten och torka med en trasa.

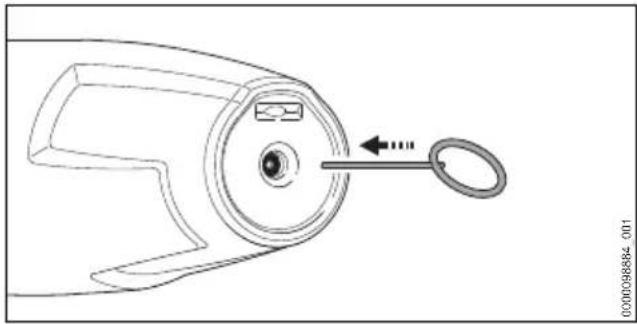

- Om munstycket är igensatt: Rengör munstycket med rengöringsnålen.

14.3 Rengöra vattentillflödessilen

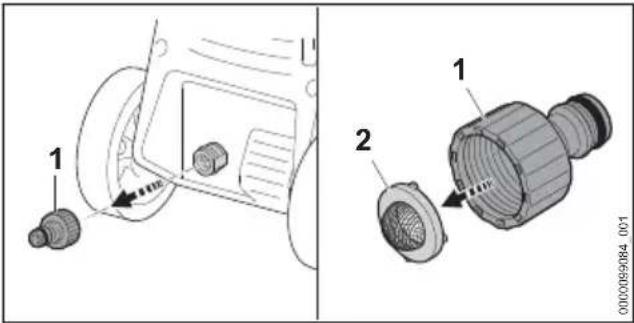

• Skruva loss munstycket (1) till vattenanslutningen.
  ▶ Ta ur vattentillflödessilen (2) ur munstycket.
• Skölj vattentillflödessilen (2) under rinnande vatten.
  ▶ Sätt in vattentillflödessilen (2) i munstycket.
• Skruva av munstycket (1) och dra åt för hand.

14.4 Rengöra vattenfiltret

Vattenfiltret måste demonteras för rengöring.

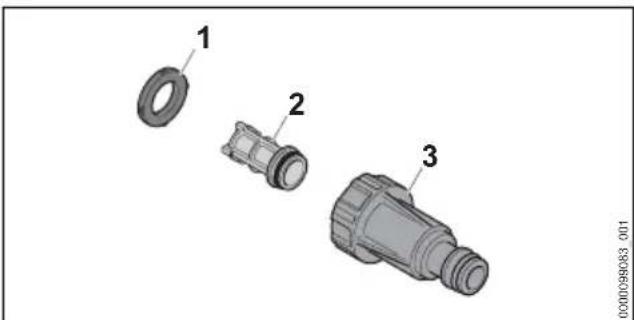

▶ Ta ut tätningen (1) ur filterhuset (3).
▶ Ta ut filtret (2) ur filterhuset (3).
- Skölj tätningen (1) och filtret (2) under rinnande vatten.
- Smörj in tätningen (1) med ett armaturfett.
▶ Sätt ihop vattenfiltret igen.

15 Underhåll

15.1 Underhållsintervall

Underhållsintervallen beror på omgivningsförhållandena och arbetsförhållandena. STIHL rekommenderar följande underhållsintervall:

En gång i månaden

▶ Rengör vattentillflödessilen.

16 Reparera

16.1 Reparera högtryckstvätten

Användaren kan inte reparera högtryckstvätten eller tillbehören själv.

- Om högtryckstvätten eller tillbehören är skadade: Använd inte högtryckstvätten eller tillbehören och kontakta en STIHL-återförsäljare.

17 Felavhjälpning

17.1 Åtgärda fel i högtryckstvätten

Fel Orsak Åtgård
Högtryckstvätten startar inte, trots att sprutpistolens spak trycks in.	Anslutningsledningens eller förlängningskabelns kontakt är inte isatt.	► Sätt in anslutningsledningens eller förlängningskabelns kontakt i elutta-get.
	Dvärgbrytaren (säkring) eller jordfelsbrytaren har utlösts. Kretsen är elektriskt överbelastad eller defekt.	► Hitta och åtgärda utlösningens orsak. Lägg i dvärgbrytaren (säkring) eller jordfelsbrytaren.► Stäng av andra strömförbrukare som är anslutna i samma strömkrets.
	Eluttagets säkring räcker inte. ► Sätt in	anslutningskabelns kontakt i ett korrekt säkrat eluttag, 18.1.
	Förlängningskabeln har ett felaktigt tvärsnitt.	► Använd en förlängningskabel med tillräckligt tvärsnitt, 18.2
	Förlängningskabeln är för lång. ► Använd en förlängningskabel med rätt längd, 18.2
	Elmotorn är för varm. ► Låt högtryckstvätten svalna i 5 minu-ter.► Rengör munstycket.
Högtryckstvätten startar inte. Elmotorn brummar.	Nätspänningen är för låg. ► Tryck och håll in sprutpistolspaken och sätt på högtryckstvätten.► Stäng av andra strömförbrukare som är anslutna i samma strömkrets.
	Förlängningskabeln har ett felaktigt tvärsnitt.	► Använd en förlängningskabel med tillräckligt tvärsnitt, 18.2
	Förlängningskabeln är för lång. ► Använd en förlängningskabel med rätt längd, 18.2
Högtryckstvätten stängs av under drift.	Anslutningsledningens eller förlängningskabelns kontakt har dragits ut ur eluttaget.	► Sätt in anslutningsledningens eller förlängningskabelns kontakt i elutta-get.
	Dvärgbrytaren (säkring) eller jordfelsbrytaren har utlösts. Kretsen är elektriskt överbelastad eller defekt.	► Hitta och åtgärda utlösningens orsak. Lägg i dvärgbrytoren (säkring) eller jordfelsbrytaren.► Stäng av andra strömförbrukare som är anslutna i samma strömkrets.
	Eluttagets säkring räcker inte. ► Sätt in	anslutningsledningens kon-takt i ett korrekt säkrat eluttag, 18.1.
	Elmotorn är för varm. ► Låt högtryckstvätten svalna i 5 minu-ter.► Rengör munstycket.
Fel Orsak Åtgärd
Högtryckspumpen sätts på och stängs av upprepade gånger utan att sprutpistolens spak hålls inne.	Högtryckspumpen, högtrycksslangen eller sprutanordningen är otäta.	► Låt en STIHL-återförsäljare kontroll-era högtryckstvätten.
Arbetstrycket fluktuerar eller faller.	Det är brist på vatten. ► Öppna vattenkranen helt.► Se till att det finns tillräckligt med vatten.
	Munstycket är blockerat. ► Rengör munstycket.
	Vatteninloppssilen eller vattenfiltret är igensatta.	► Rengör vatteninloppssilen och vat-tenfiltret.
	Högtryckspumpen, högtrycksslangen eller sprutanordningen är otäta eller defekta.	► Låt en STIHL-återförsäljare kontroll-era högtryckstvätten.
Vattenstrålen har en förändrad form.	Munstycket är blockerat. ► Rengör munstycket.
	Munstycket är slitet. ► Byt munstycket.
Ytterligare rengöringsmedel sugs inte upp.	Flaskan är tom. ► Fyll på flaskan med rengöringsmedel.
	Sprutsetets munstycke är igentäppt. ► Rengör munstycket på sprutsetet.
Anslutningar till högtryckstvätten, högtrycksslangen, sprut-pistolen eller spolröret är svåra att koppla samman.	Anslutningarnas tätningar är inte smorda.	► Smörj in tätningarna med fett.17.2

17.2 Smörj in tätningarna med fett

• Smörj in tätningarna (1) med ett armaturfett.

18 Tekniska data

18.1 Högtryckstvätt STIHL RE 90.0

Utförande 100 V / 50 - 60 Hz

• Säkring (karakteristik "C" eller "K"): 15 A
  – Effektförbrukning: 1,4 kW
  – Elektrisk skyddsklass: II
  – Elektrisk skyddsklass: IPX5
  – Arbetstryck (p): 6,7 MPa (67 bar)
• Max tillåtet tryck (p max.): 10 MPa (100 bar)
• Max vattenframledningstryck (p in max.): 1 MPa (10 bar)

• Max vattengenomflöde (Q max.): 7,5 l/min (450 l/h)

• Min vattengenomflöde (Q min): 5,4 l/min (320 l/h)
  – Max sughöjd: 0,5 m

• Max vattentemperatur under tryckdrift (t in max): 40 °C
  – Max vattentemperatur under sugdrift: 20 °C
• Mått
  – Längd: 340 mm
• Bredd: 320 mm
• Höjd: 880 mm
  – Högtrycksslangens längd: 6 m
  – Vikt (m) med monterade tillbehör: 8 kg

Utförande 127 V/60 Hz

– Säkring (karakteristik "C" eller "K"): 15 A
– Effektförbrukning: 1,5 kW
– Elektrisk skyddsklass: II
– Elektrisk skyddsklass: IPX5
– Arbetstryck (p): 7,2 MPa (72 bar)
– Max tillåtet tryck (p max.): 10 MPa (100 bar)
– Max vattenframledningstryck (p in max.): 1 MPa (10 bar)
- Max vattengenomflöde (Q max.): 7,5 l/min (450 l/h)
- Min vattengenomflöde (Q min): 5,5 l/min (330 l/h)
– Max sughöjd: 0,5 m

svenska 19 Reservdelar och tillbehör

- Max vattentemperatur under tryckdrift (t in max): 40 °C

- Max vattentemperatur under sugdrift: 20 °C

- Mått

– Längd: 340 mm

- Bredd: 320 mm

– Höjd: 880 mm

– Högtrycksslangens längd: 6 m

– Vikt (m) med monterade tillbehör: 8 kg

Utförande 120 V–127 V /60 Hz

– Säkring (karakteristik "C" eller "K"): 15 A

– Effektförbrukning: 1,5 kW

– Elektrisk skyddsklass: II

– Elektrisk skyddsklass: IPX5

- Arbetstryck (p): 7,2 MPa (72 bar)

– Max tillåtet tryck (p max.): 10 MPa (100 bar)

- Max vattenframledningstryck (p in max.): 1 MPa (10 bar)

- Max vattengenomflöde (Q max.): 7,2 l/min (430 l/h)

- Min vattengenomflöde (Q min): 5,5 l/min (330 l/h)

– Max sughöjd: 0,5 m

- Max vattentemperatur under tryckdrift (t in max): 40 °C

– Max vattentemperatur under sugdrift: 20 °C

- Mått

- Längd: 340 mm

- Bredd: 320 mm

– Höjd: 880 mm

– Högtrycksslangens längd: 6 m

– Vikt (m) med monterade tillbehör: 8 kg

Utföranden från 220 V till 240 V/från 50 till 60 Hz

- Säkring (karakteristik "C" eller "K"): 10 A

– Effektförbrukning: 2,1 kW

– Maximalt tillåten nätimpedans: 0,21 ohm

– elektrisk skyddsklass: II

– Elektrisk skyddsklass: IPX5

– Arbetstryck (p): 10 MPa (100 bar)

– Max tillåtet tryck (p max.): 13 MPa (130 bar)

- Max vattenframledningstryck (p in max.): 1 MPa (10 bar)

- Max vattengenomflöde (Q max.): 7,4 l/min (440 l/h)

- Min vattengenomflöde (Q min): 5,8 l/min (350 l/h)

- Max sughöjd: 0,5 m

- Max vattentemperatur under tryckdrift (t in max): 40 °C

– Max vattentemperatur under sugdrift: 20 °C

- Mått

- Längd: 340 mm

- Bredd: 320 mm

- Höjd: 880 mm

– Högtrycksslangens längd: 6 m

– Vikt (m) med monterade tillbehör: 8 kg

Tryckberoende data mättes vid ett matartryck på 0,3 MPa (3 bar).

Om en förlängningskabel används, måste den ha en skyddsledare och dess ledningar måste ha åtminstone följande tvärsnitt beroende på spänningen och längden på förlängningskabeln:

Om märkspänningen på typskylten är 220 V till 240 V:

– Upp till 20 m lång kabel: AWG 15/1,5 mm ^2

- 20 till 50 m lång kabel: AWG 13/2,5 mm ^2

Om märkspänningen på typskylten är 100 V till 127 V:

- Upp till 10 m lång kabel: AWG 14/2,0 mm ^2

– 10 till 30 m lång kabel: AWG 12/3,5 mm ^2

18.3 Buller- och vibrationsvärden

K-faktorn för ljudtrycksnivån är 2 dB(A). K-faktorn för ljudeffektnivån är 2 dB(A). K-värdet för vibrationsvärdena är 2 m/s ^2 .

– Ljudtrycksnivå L_pA uppmätt enligt EN 60335-2-79: 80 dB(A)

– Ljudeffektnivå L_wA uppmätt enligt EN 60335-2-79: 89 dB(A)

- Vibrationsvärde a_h uppmätt enligt EN 60335-2-79, platt spolmunstycke: ≤ 2,5m / s^2 .

Information om uppfyllandet av arbetsgivardirektivet avseende vibration 2002/44/EG finns på www.stihl.com/vib.

18.4 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/reach.

19 Reservdelar och tillbehör

19.1 Reservdelar och tillbehör

STIHL De här symbolerna kännetecknar STIHL-originaldelar och STIHL-origi-naltillbehör.

STIHL rekommenderar att du använder original- delar och tillbehör från STIHL.

Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlitlighet, säkerhet och lämplighet trots pågående

marknadsobservation och STIHL kan inte ansvara för användningen av dem.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

20 Kassering

20.1 Kassera högtryckstvätten

Information om avfallshantering finns att få hos kommunförvaltningen eller en STIHL-återförsäljare.

Icke fackmannamässig kassering kan skada häl- san och miljön.

• Avfallshantera STIHLs produkter, inklusive förpackningar, enligt lokala föreskrifter på därför avsedd återvinningsstation.
• Släng inte i hushållsavfallet.

21 EU-försäkran om överens- stämmelse

21.1 Högtryckstvätt STIHL RE 90.0

intygar på eget ansvar att

- Komponent: Högtryckstvätt

- Fabrikat: STIHL

- Typ: RE 90.0

– Serieidentifiering: RE02

uppfyller bestämmelserna i direktiv 2011/65/EU, 2006/42/EG, 2014/30/EU och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-3, EN 62233.

För beräkning av uppmätt och garanterad ljudeffektnivå enligt direktiv 2000/14/EG, bilaga V, har standarden ISO 3744 tillämpats.

– uppmätt ljudeffektnivå: 89 dB(A)

– garanterad ljudeffektsnivå: 91 dB(A)

Den tekniska dokumentationen förvaras hos avdelningen för produktgodkännande hos ANDREAS STIHL AG & Co. KG.

Tillverkningsår, tillverkningsland samt serienummer står på högtryckstvätten.

Waiblingen, 2021-07-15

Dr. Jürgen Hoffmann, avdelningschef för produktgodkännande, produktreglering

22 UKCA-konformitetsdeklara- tion

22.1 Högtryckstvätt STIHL RE 90.0

intygar på eget ansvar att

- Komponent: Högtryckstvätt

- Fabrikat: STIHL

- Typ: RE 90.0

– Serieidentifiering: RE02

uppfyller bestämmelserna i UK-förordningarna The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008 och Electromagnetic Compatibility Regulations 2016 och har utvecklats och tillverkats i överensstämmelse med de versioner av följande standarder som gällde vid produktionsdatumet: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-3, EN 62233.

Beräkning av uppmätt och garanterad ljudeffektnivå har gjorts enligt UK-förordning Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8., med tillämpning av standarden ISO 3744.

– uppmätt ljudeffektnivå: 89 dB(A)

– garanterad ljudeffektsnivå: 91 dB(A)

Den tekniska dokumentationen förvaras hos ANDREAS STIHL AG & Co. KG.

Tillverkningsår, tillverkningsland samt serienummer står på högtryckstvätten.

Waiblingen, 2021-07-15

Dr. Jürgen Hoffmann, avdelningschef för produktgodkännande, produktreglering

Sisällysluettelo

# Effektskilt med maskinnummer

9 Tilkoblingsledning

Tilkoblingsledningen forbinder høytrykksvaskeren med nettpluggen.

10 Stuss

- Bruk en skjøteledning med riktig lednings-tverrsnitt, 18.2.

- målt lydeffektnivå: 89 dB(A)

– garantert lydeffektnivå: 91 dB(A)
