Produkttyp	Kylskåp med frysfack nedtill
Märke	Amana
Modell	BX518VE
Elanslutning	230 V, 50 Hz, 10 A, separat strömkrets med jordning
Fack	Kylfack och frysfack
Avfrostningssystem	Ja, automatiskt
Reglage	Separat för kyl och frys, inställning från 1 (varm) till 7 (kall)
Grönsakslådor	Garden Fresh™ med fuktighetskontroll (hög/låg)
Hyllor	Spillsaver™ (spillskydd) och Easy Glide™ (utdragbara)
Belysning	Glödlampa max 25 W (kyl- och frysfack)
Kondensor	Spole som ska rengöras var tredje månad
Underhåll och rengöring	Rengöring med bikarbonat (60 ml per liter varmt vatten); använd inte slipande rengöringsmedel
Säkerhet	Koppla ur före rengöring; installation av kvalificerad tekniker; demontera dörrar före kassering
Garanti	1 år delar (fritt ombord Amana), 5 år kompressor
Bruksanvisning	180 sidor, gratis att ladda ner i PDF

Vanliga frågor - BX518VE AMANA

Vad gör jag om kylskåpet inte fungerar?

Kontrollera att fryskontrollen är påslagen, att apparaten är ansluten och att säkringen eller jordfelsbrytaren inte har löst ut. Om lamporna lyser men fläktarna inte går, vänta 40 minuter (avfrostningscykel). Kontakta teknisk support om problemet kvarstår.

Hur byter man dörrarnas öppningsriktning?

Följ de detaljerade instruktionerna i manualen: ta bort handtagen och gångjärnen, vänd på dörrens stopp, montera sedan gångjärnen på andra sidan. Använd lämpliga verktyg och skydda ytor med maskeringstejp.

Varför finns det vattendroppar inuti?

Det är normalt vid hög luftfuktighet eller om dörrarna öppnas ofta. Slå in maten väl och torka fuktiga behållare innan du placerar dem i kylskåpet.

Hur rengör man kylskåpet?

Koppla ur apparaten. Rengör invändiga och utvändiga ytor med en blandning av 60 ml bikarbonat i 1 liter varmt vatten. Skölj med varmt vatten och torka med en mjuk trasa. Använd inte slipande rengöringsmedel eller stålull.

Vad gör man vid ihållande lukt?

Ta bort all mat och rengör alla ytor noggrant. Placera träkol i form av briketter på tidningspapper i facken. Stäng dörrarna i 24-48 timmar, ta sedan bort allt och lägg tillbaka maten i lufttäta behållare.

Hur ställer man in temperaturen?

Ställ in reglagen på 4 initialt. Vänta 24 timmar. Justera ett steg i taget. Idealisk temperatur är -17°C till -16°C för frysen (mellan frysta paket) och 3°C till 4°C för kylen (i ett glas vatten).

Kylskåpet låter, är det normalt?

Ja, följande ljud är normala: gurglande från köldmediet, klickande från reglaget, surrande från fläktar, sprakande från avfrostningen. Se hela listan i avsnittet 'Normal driftsljud' i manualen.

Hur byter man glödlampan?

Koppla ur kylskåpet. Ta bort 1/4-tums sexkantsmuttrarna för att ta bort lamphöljet. Byt till en glödlampa på max 25 watt. Skruva tillbaka höljet och anslut apparaten.

Varför är matens temperatur för låg?

Rengör spolkondensorn (bakom den nedre grillen). Ställ in kyl- eller fryskontrollen på en lägre siffra (varmare). Vänta flera timmar för att temperaturen ska stabilisera sig.

Hur sparar man energi?

Placera kylskåpet borta från värmekällor, håll normal rumstemperatur (13-43°C), håll tätningarna rena och mjuka, ställ inte in för kallt, fyll frysen och rengör kondensorn var tredje månad.

BRUKSANVISNING BX518VE AMANA

Opbevaringsboks med låg (visse modeller)....21

Mejericenter (visse modeller) 21

Dørbeholdere 21

Opbevaringsboks med låg (visse modeller)

Gode råd angående energi

Behold en kopi av kvitteringen for fremtidige henvisninger.

FARE

Begrenset fem års garanti på kompressor

Første år

Amana vil dekke erstatningsdeler fra Amana, Iowa, USA, for deler som er defekte i utførelse eller materialer.

International Bottenfrys, kylskåp- Användar- och skötselhandbok

Innehåll

Elektriska kravspecifikationer.... 164

Korrekt kassering av ditt kylskåp 164

Installationshandledning 164

Kontrollista vid installation 168

Kontroller 169

Kyl- och frysfunktioner 169

Inställning av kontrollerna 169

Kylfunktioner 169

Färskvaruhyllor 169

Garden Fresh™ grönsaksfack 170

Förvaringshylla (vissa modeller) 170

Täckt förvaringsbehållare (vissa modeller) 170

Mejerivarubox (vissa modeller) 170

Dörrfacken 171

Stöd för höga förpackningar (vissa modeller) ...... 171

Dörrhyllor 171

Justerbar avdelare (vissa modeller) 171

Flaskhållare (vissa modeller) 171

Tekniska detaljer på frysen.... 171

Frostfritt system.... 171

Ismaskinsfack (vissa modeller) 171

Utdragbar hylla (vissa modeller) 172

Vertikal hyllavdelare (vissa modeller) 172

Fast trådhylla (vissa modeller) 172

Trådkorg 172

Isbehållare (vissa modeller) 172

Vård och rengöring.... 172

Allmän rengöring 172

Dörrarnas tätningslister 173

Kylarslingor 173

Glashyllor 173

Byte av glödlampa 173

Semestertips 174

Energitips 174

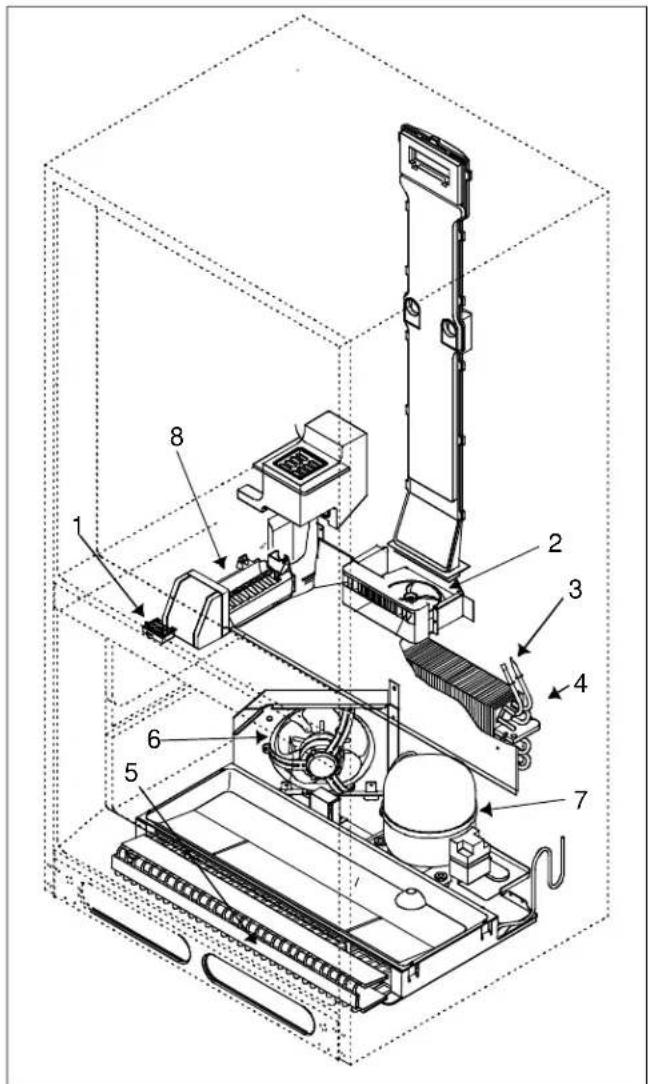

Normala driftsljud 175

Innan du ringer efter hjälp 176

Garanti 178

Observera:

Översättningar kan ge viss förändring av betydelser. I de fall då innebörden varierar är den engelska versionen av detta dokument det mest korrekta.

Denna symbol utgör en säkerhetsvarning.

Elektriska kravspecifikationer

Kylskåpet är avsett för att användas vid 230V/50Hz, 10 amperes avsäkring.

Produktinformation återfinns på serieplattan. Skriv upp följande information:

Modellnummer:

Tillverkningsnummer:

Serie- eller S/N-nummer:

Inköpsdatum:

Försäljarens namn och adress:

Behåll en kopia av försäljningskvittot för framtida referens.

VAR FÖRSIKTIG

Korrekt kassering av ditt kylskåp

VIKTIGT: Även numera kan barn låsas in och kvävas i kylskåp. Kasserade och övergivna kylskåp är farliga – även om de bara ska stå där "några dagar". Om du ska kassera ditt kylskåp, ber vi dig att följa nedanstående instruktioner för att undvika olyckor.

INNAN DU KASSERAR DIN GAMLA KYL ELLER FRYS:

- Lyft av dörrarna.

- Lämna kvar hyllorna för att försvåra för barn att klättra in.

En kvalificerad tekniker måste installera kylskåpet i enlighet med dessa instruktioner.

Mät dörröppningen samt djup och bredd på kylskåpet. Ta vid behov bort handtag och dörrar. Teknikern måste dessutom följa lokala bestämmelser för anslutningar till vatten- och elnät.

Nätsladden får endast servas eller bytas av behörig servicepersonal.

Korrekt installation säkerställer att kylskåpet fungerar på bästa sätt. Amana Appliances kan inte ställas till svars för inkorrekt installation.

Installationskrav

1. Anslut till ett jordat uttag med separat 230 V, 50 Hz, 10 A strömkrets.
2. Skydda ömtåligt golv med kartong eller mattor.
3. Installera på ett golv som kan bära upp till 429 kg.
4. Det måste finnas 5 mm fritt utrymme på sidorna av kylskåpet samt 25 mm mellanrum ovanför kylskåpet.

OBSERVERA: Installera inte kylskåpet nära en ugn, värmeelement eller andra värmekällor. Installera inte kylskåpet på en plats där temperaturen kommer att falla under 13°C.

1. Ta bort träbasen

VAR FÖRSIKTIG

• För att undvika skada på person eller utrustning, måste två personer hjälpa till att ta bort träbasen.

• För att undvika mekanisk skada, lämna inte kylskåpet liggande på sidan längre än nödvändigt då du avlägsnar bultarna.

• Tejpa fast dörrarna på deras övre högre och vänstra hörn för att förhindra att dörrarna oavsiktligt öppnas.

• För in transportvagnen under sidan på kylskåpet på gångjärnens motsatta sida.
• Skydda kylskåpet med filtar eller dynor. Spänn en rem runt kylskåpet. Placera transportkuddar av skumgummi som finns i transportförpackningen, under remmen. Dra åt remmen ordentligt.

Dra inte åt för hårt.

1. Sänk ner transportvagnen till golvet. Transportvagnens handtag skall vara placerade nederst.
2. Avlägsna de två översta bultarna från trätrallen.
3. Res upp kylskåpet och transportvagnen till upprätt läge. Ta bort remmen.
4. För in transportvagnen under den motsatta sidan av kylskåpet.
5. Upprepa steg 3-5.
6. Ta bort träbasen.
7. Res upp kylskåpet och transportvagnen till upprätt läge. Flytta kylskåpet till dess slutgiltiga plats och ta bort transportvagnen.

2. Ta bort och vänd dörrarna om nödvändigt.

Vissa installationer kan kräva att dörrarna vänds för att uppnå full öppningsvinkel. För att vända dörrarna, utför följande steg:

Nödvändiga verktyg

Skiftnycklar och mejslar efter behov

Phillips stjärnmejsel

Flatspetsad mejsel

Maskeringstejp

VIKTIGT: Då du skall avlägsna täckpluggarna och använder en flatspetsad mejsel eller spackelspade måste du tejpa över spetsen på verktyget med maskeringstejp för att undvika skada på kylskåpet. För täckpluggar med mejsel- eller mutterhuvud, använd lämpligt verktyg för att undvika skada på pluggen.

1. Ta bort kylskåpshandtagen.

2. Ta bort handtagsskruvarna (C) från den övre handtagslisten (A). Lyft upp handtagslisten (A) genom att använda en tejpad skruvmejsel. Ta bort handtaget (B) från dörren genom att avlägsna den kvarvarande fästskruven (C) på varje ända av handtaget.

3. Ta bort täckpluggarna (D), en på dörrens ovankant och två på dess framsida. Montera pluggarna i de tomma fästhålen på dörrens motsatta sida (C).

1. Ta bort frysdörrens handtag.

2. Öppna frysdörren 90°. Lokalisera de två spåren på baksidan av frysdörrens handtag (A). Stick in en tejpad skruvmejsel. Lyft upp den bakre ändan av handtagets täcklock (B) och avlägsna detta från handtaget.

3. Avlägsna handtaget (A) från dörren genom att lossa de två fästskruvarna (C).
4. Ta bort de två täckpluggarna (D) från motsatt sida på frysdörren och montera dem i de tomma fästhålen på andra sidan dörren.

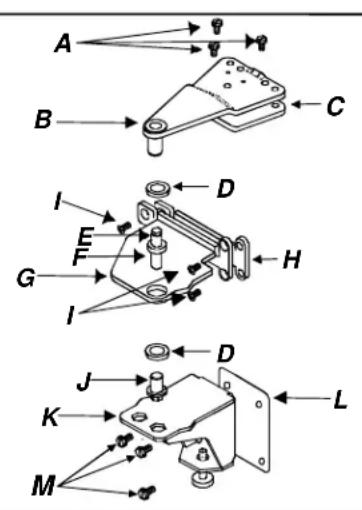

1. Ta bort det övre gångjärnsskyddet, detta knäpps av. Lossa ^5/16 "-skruvarna (A) för att ta bort det övre gångjärnet (B) och shimsbrickan (C), använd insexnyckel. Ta bort och ta vara på samtliga shimsbrickor (C & D).
2. Lyft av kylskåpsdörren från mittgångjärnets styrpinne (F) och insexskruv (E). Kontrollera dörren så att alla shimsbrickor (D) finns på styrpinnen.
3. Ta bort mittgångjärnets styrpinne (F) genom att använda inexnyckel. Ett fast tryck på verktyget kan behövas då styrpinnen sitter snävt. Ta bort och ta vara på samtliga shimsbrickor (D).
4. Lyft av frysdörren från bottengångjärnet (K).
5. Ta bort mittgångjärnets fästplatta (G) och shimsbricka (H) genom att använda en Phillipsmejsel.
6. Ta bort sparkskyddet och det nedre gångjärnsskyddet. Bägge knäpps av.
7. Ta bort bottengångjärnets styrpinne (J), bottengångjärnet (K) och shimsplattan (L) genom att använda en inexnyckel. Ta bort och ta vara på shimsbrickorna (D).

1. Att vända på dörrstopparna.

2. Lokalisera dörrstoppet (B) på den nedre kanten av kylskåpdörren (A). Lossa de två Phillipsskruvarna som håller dörrstoppet. Lossa därefter de två Phillipsskruvarna på dörrens motsatta sida och montera dörrstoppet på motsatt sida. Skruva därefter tillbaka blindskruvarna i de tomma hålen.

3. Upprepa ovanstående instruktioner för att byta plats på frysdörrens dörrstopp.

1. Vänd dörrarnas upphängning genom att utföra följande steg:

- Ta bort täckpluggar och skruvar från dörrens motsatta sida. Montera i hålen till vänster om gångjärnen.

1. Montera det nedre mittersta och övre gångjärnen med deras shimsplattor på skåpets motsatta sida.

- Flytta över det nedre gångjärnets till skåpets motsatta sida. Kontrollera att shimsplattorna är på plats innan skruvarna dras åt. Efter att ha monterat styrpinnen i det yttre hålet, sätt tillbaka shimsbrickorna. Vissa nedre gångjärn kan ha täckpluggar i hålen. I händelse av detta, ta bort täckpluggen från det yttre hålet, montera styrpinnen i hålet, och sätt tillbaka täckpluggen i det andra hålet.

• Montera övre gångjärn med shimsbrickor, men tillåt tillräckligt spelrum för att kunna skjuta in kylskåpsdörren på plats. Tryck ner det övre gångjärnet för att hålla dörren säkert på plats.

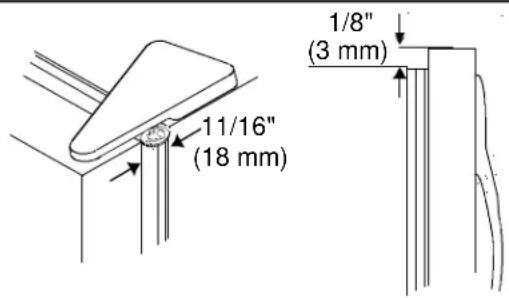

• Justera dörren så att den har ett spelrum på ^11/_16 " (18 mm) från skåpet.
• Dörrens handtagssida skall vara ungefär ^1/8 " (3 mm) högre upp än gångjärnssidan. Dörren kommer att vara i rätt nivå då den fylls med matvaror.

1. Montera handtaget på kylskåpsdörrens motsatta sida genom att använda fästskruvarna som avlägsnades i föregående steg.
2. Knäpp fast handtagslisten på plats och sätt tillbaka skruvarna.
3. Montera handtaget på frysdörrens motsatta sida genom att använda fästskruvarna som avlägsnades i föregående steg.
4. Vinkla framkanten på handtagslisten nedåt mot bakkant på frysdörrens handtag. Kontrollera att den nedre fliken på listen fäster under handtagets bakre kant. Knäpp fast listens bakkant på plats.
5. Kontrollera att kylskåpet står plant genom att följa instruktionerna med början på steg 5.
6. Montera sparkskydd och det nedre gångjärnsskyddet. Viktigt: Titta efter pilen på sparkskyddets baksida för korrekt montering.
7. Knäpp fast skyddets överdel först. Knäpp därefter fast skyddets nederdel på plats.

3. Flytta kylskåpet till slutgiltig placering.

VAR FÖRSIKTIG

Skydda golv av mjukvinyl eller liknande med kartong eller papper.

4. El-anslutning.

- Service på el-anslutning får endast utföras av behörig personal. Specialverktyg krävs för att kunna utföra service. Kontakta närmaste auktoriserade serviceinrättning för undersökning, reparation eller justering.

5. Tillse att kylskåpet står plant.

a. Vrid justerskruvarna (A) åt höger för att höja skåpet, och till vänster för att sänka det.
b. Justera stödben (B) för att säkerställa en stadig placering mot golvet.

VAR FÖRSIKTIG

För att undvika person- eller egendomsskada orsakad av att ett kylskåp tippar, måste stödbenet ligga väl an mot golvet.

Denna kontrollista är avsedd för kundens privata bruk.

Kund Installatör

Dörrar

Dörrens handtagssida är 3 mm högre än gångjärnssidan. (Dörren sjunker ned då den fylls med mat.)

Dörrarna sluter tätt.

Utplaning

Kylskåpet lutas 6 mm från front mot dess bakre del.

Stödben mot golvet.

Fotgallret är ordentligt monterat på kylskåpet.

Produktlitteratur

Ägarhandledningen har lästs igenom, bl. a. rörande följande information:

• Kyl- och frysfunktioner
• Fuktighetskontrollerande grönsaksfack
- Temperaturkontrollerande låda
- Normala driftsljud

Anmärkningar

Kundens namnteckning Installatörens namnteckning

Installatörens arbetsgivare/telefonnummer

Datum

Kontroller

Detta kylskåp är avsett att arbeta i normal rumstemperatur mellan 13° och 43° C.

Kyl- och frysfunktioner

Kylkontrollen är placerad på den övre bakre väggen i kylskåpet.

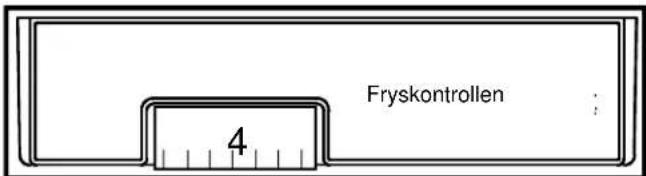

Fryskontrollen är placerad till höger i frysdelens tak.

Inställning av kontrollerna

När fryskontrollen ställts in på ■arbetar varken kylen eller frysen. Till en början skall båda kontrollerna ställas på 4. Vänta 24 timmar så att kylen och frysen kan nå önskad temperatur. Efter 24 timmar, justera kontrollerna med ett steg i taget till önskad temperatur. 1 är varmast och 7 är kallast.

Ställ in kontrollerna med hjälp av en hushållstermometer med omfånget -21° till 10°C.

Lägg termometern tätt mellan två frusna varor i frysen. Vänta 5-8 timmar. Om temperaturen i frysen inte är -17° till -16° C, skall kontrollen justeras, ett steg i taget. Kontrollera igen efter 5-8 timmar.

Ställ termometern i ett glas vatten mitt i kylen. Vänta 5-8 timmar. Om kylens temperatur inte är 3° till 4° C, skall kontrollen justeras, ett steg i taget. Kontrollera igen efter 5-8 timmar.

Kylfunktioner

Färskvaruhyllor

Hyllorna kan justeras för att uppfylla individuella förvaringsbehov. Vissa modeller är utrustade med Spillsaver™ hyllor och Easy Glide™ hyllor. Spillsaver™ hyllor fångar upp mindre söl och rinn och gör det enklare att rengöra.

VAR FÖRSIKTIG

Kontrollera att hyllplanen är ordentligt fastsatta innan du placerar produkter på dem, för att undvika skador.

VAR FÖRSIKTIG

Härdade glashyllor skall hanteras varsamt för att undvika person- eller egendomsskada. Hyllorna kan brista om de utsätts för punkttryck, repor eller häftiga temperaturväxlingar.

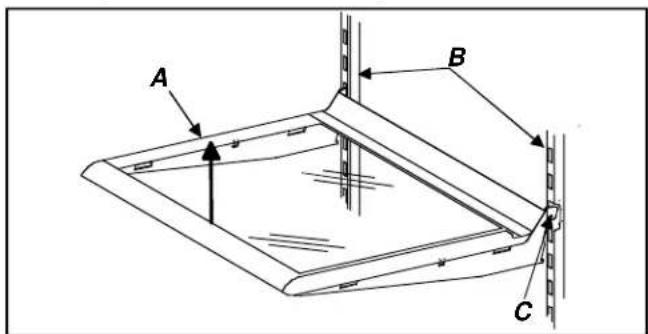

• Ta ut hyllorna (A) genom att lyfta i dess framkant och lossa krokarna (C) från metallspåret (B) och drag därefter ut hyllorna.
• Sätt in hyllorna genom att sticka in krokarna (C) i metallspåret (B) och sänk ner hyllans framkant.

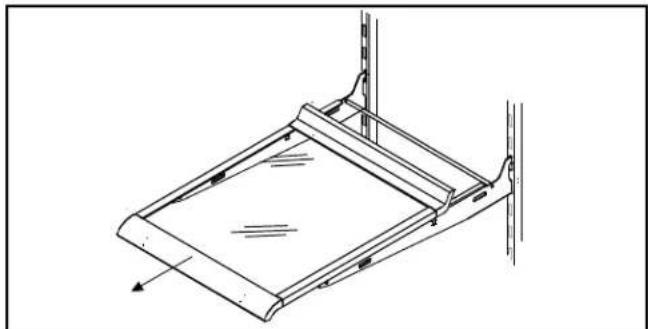

Easy Glide™ (hyllor går att dra fram för enkel åtkomst av bakomliggande varor.

Garden Fresh™ grönsaksfack håller grönsakerna färskä längre. Packa varorna tätt. Tvätta inte grönsakerna före du lägger in dem. Överflödigt fukt kan orsaka förkortad hållbarhet. Klä inte lådan med papper, då detta binder fukt.

Garden Fresh™-kontrollen (D) är placerad under hyllans främre list. Kontrollen justerar luftfuktigheten i facket. Vrid kontrollen till high (hög) för produkter såsom sallad, spenat eller kål. Vrid kontrollen till low (låg) för produkter som blomkål, majs eller tomater.

För att rengöra eller flytta grönsaksfacken, avlägsna fack och hylla genom att göra på följande sätt:

1. Öppna det vänstra grönsaksfacket.

- För vänsterhängd dörr, öppna det högra facket.

VAR FÖRSIKTIG

Härdade glashyllor skall hanteras varsamt för att undvika person- eller egendomsskada. Hyllorna kan brista om de utsätts för punkttryck, repor eller häftiga temperaturväxlingar.

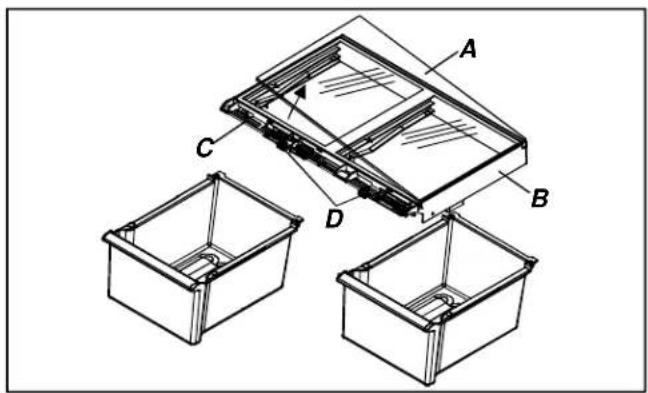

1. Ta bort grönsaksfackets glasskiva (A) genom att försiktigt trycka upp det underifrån. Vinkla upp ena sidan och drag ut skivan.
2. Ta bort det vänstra grönsaksfacket genom att lyfta i framkanten samtidigt som du håller undertill och drar utåt. För kylskåp med vänsterhängd dörr, avlägsna det högra facket.
3. Ta bort det andra facket enligt steg 3. Om dörren hindrar möjligheten att ta bort lådan, avlägsna facket tillsammans med hyllramen enligt steg 5.
4. Ta bort hyllramen (B) genom att lyfta den i den främre plastlisten (C) och lyft upp den från spåren i kylskåpet. Lyft ur ramen ur kylskåpet.
5. Sätt tillbaka fack och hylla genom att utföra steg 2-5 i omvänd ordning.

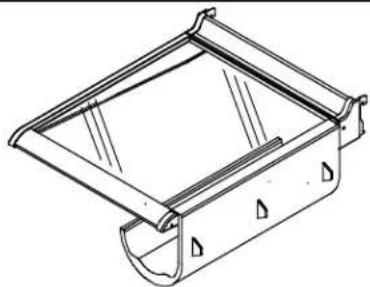

Förvaringshylla (vissa modeller)

Förvaringshyllor ger möjlighet att förvara stora flaskor, ägg etc.

- Fäst förvaringshyllan genom att kroka fast den på hyllplanets sida.

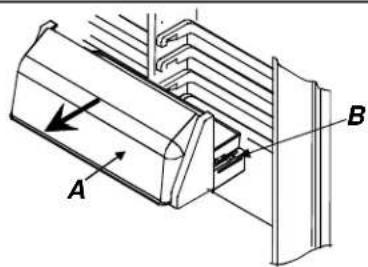

Täckt förvaringsbehållare (vissa modeller)

Den täckta förvaringsbehållaren har ett lock och urtagbar ägginsats. När insatsen är avlägsnad passar lådan för standardäggkartonger, is, etc.

Mejerivaruboxen är en behändig plats för förvaring av varor som smör, ost, etc.

• Ta bort mejerivaruboxen genom att lyfta locket (A), tryck därefter in spärrarna (B) på boxens sidor, drag därefter ut boxen.
• Sätt tillbaka mejerivaruboxen genom att skjuta in den tills spärrarna (B) hakar fast. Stäng därefter locket (A).

Dörrfacken kan justeras för olika förvaringsbehov.

• Ta bort dörrfacken genom att trycka in spärrarna (A) på fackets båda sidor och drag därefter ut facket.
• Sätt tillbaka dörrfacken genom att skjuta in dem tills spärrarna (A) hakar fast.

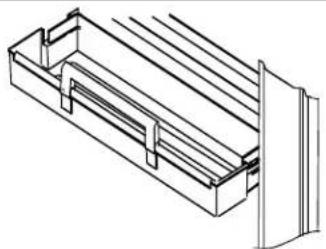

Stöd för höga förpackningar (vissa modeller)

Detta stöd gör att höga förpackningar står stadigt. Stödet passar på framkanten av samtliga dörrfack eller hyllor.

• Ta bort dörrhyllorna genom att lyfta ändarna och drag utåt.
• Sätt tillbaka dörrhyllorna genom att placera dem på glidytorna (A) och för nedåt.

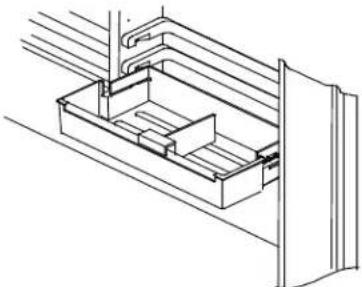

Den justerbara avdelaren håller saker och ting på plats och kan anpassas för olika behov. Avdelaren passar i samtliga dörrfack eller hyllor.

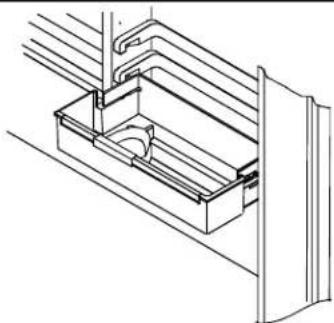

Flaskhållare (vissa modeller)

Flaskhållaren håller saker och ting på plats och kan anpassas för olika behov. Flaskhållaren passar i samtliga dörrfack eller hyllor.

Tekniska detaljer på frysen

Frostfritt system

Kyl- och fryssektionerna är helt frostfria. Avfrostning sker automatiskt under normala förhållanden. Kyl- och fryssektionerna behöver ej avfrostas manuellt.

Ismaskinsfack (vissa modeller)

Montera ismaskinsfacket (C) genom att hänga facket på skruvarna och brickorna (A & B) och tryck därefter nedåt.

VAR FÖRSIKTIG

Kontrollera att hyllan är ordentligt fastsatt innan du placerar föremål på den, för att undvika skador.

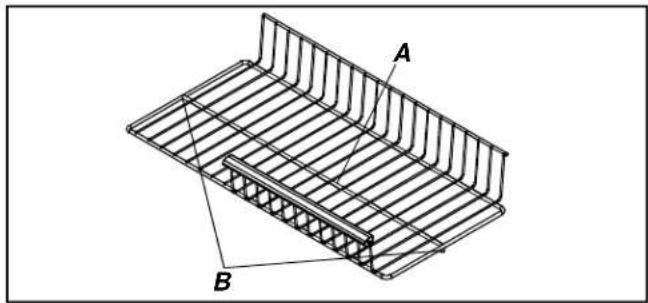

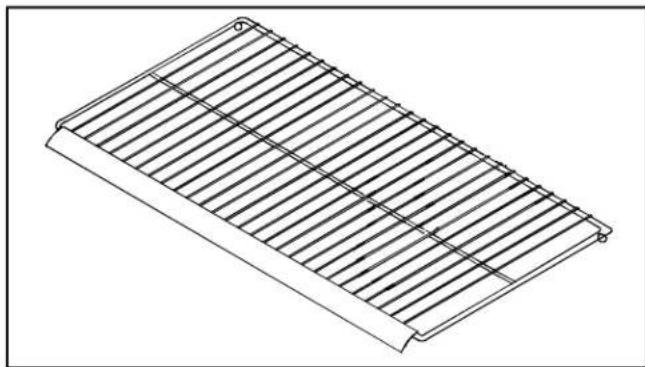

Utdragbar hylla (vissa modeller)

Utdragbara hyllor kan lätt dras ut för lättare åtkomst av innanförliggande produkter.

• Ta bort den utdragbara hyllan genom att dra den framåt, utåt till ändläget (B) under mittskenan (A) fastnar i det gjutna spåret.
• Fatta tag i hyllans mittskena (A), drag uppåt och avlägsna.
• Låt hyllan glida tills ändläget (B) fastnar i det gjutna spåret.

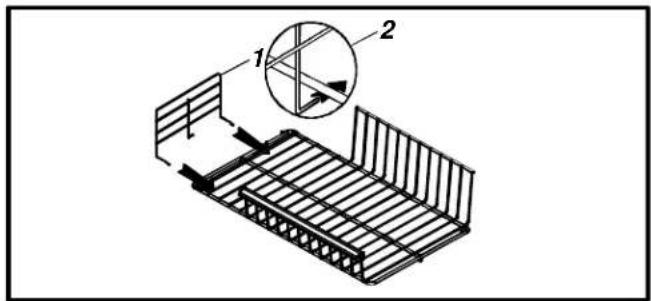

Montera den vertikala hyllavdelaren genom att:

1. För in hyllavdelarens fästhakar under lämplig plats i trådgallret.
2. Tryck ner hyllavdelarens överdel och skjut in fästhakarna under mittskenan.

• Ta bort trådhyllan genom att dra den utåt. Ett lite kraftigare ryck kan vara nödvändigt.
• Sätt tillbaka trådhyllan genom att skjuta in den tills den låser fast.

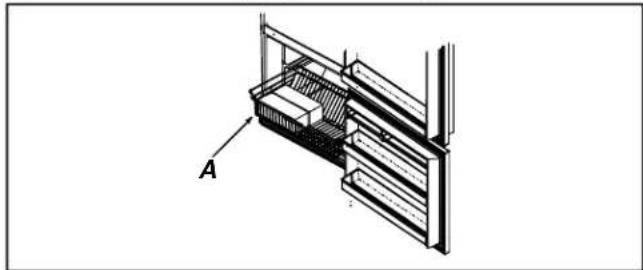

Trådkorgen (A) går att dra fram för lätt åtkomst av bakomliggande produkter.

• Tag bort trådkorgen genom att lyfta och dra den utåt.
• Sätt tillbaka trådkorgen genom att skjuta in den.

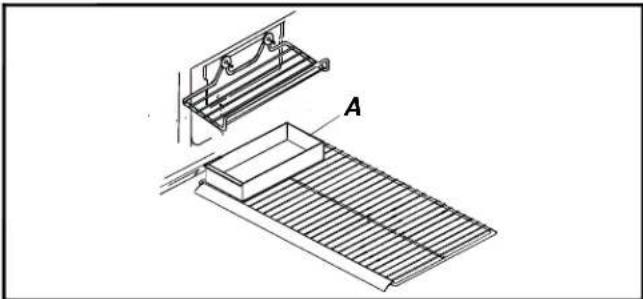

Isbehållare (vissa modeller)

Isbehållaren (A) är placerad på trädhyllan under ismaskinsfacket.

Koppla ur enhetens el-anslutning för att undvika elektrisk chock då detta kan leda till allvarliga personskador eller dödsfall. Anslut enheten efter rengöring.

Läs och följ tillverkarens rengöringsinstruktioner för att undvika person- eller egendomsskada.

Allmän rengöring

1. Tvätta ytor och utsidan med en lösning bestående av 60 ml bikarbonat upplöst i 1 liter varmt vatten. Använd en mjuk trasa.

2. Skölj ytorna och utsidan med varmt vatten. Torka av med en mjuk och ren trasa.

3. ANVÄND INTE följande produkter:

4. rengöringsmedel med slipverkan, ammoniak, klorblekning etc.
5. koncentrerade rengöringsmedel eller lösningsmedel
6. skurkuddar av metall

Ovanstående produkter kan repa, missfärga eller orsaka sprickbildning på ytan.

1. Rengör inte hink, hyllor mm. i en diskmaskin.

Eliminering av lukt

1. Ta ut alla matvaror och koppla bort strömmen till kylskåpet.
2. Rengör alla ytor inuti kylskåpet, inklusive tak, golv och väggar, i enlighet med rengöringsinstruktionerna under "Allmänt". Var extra noga med hörn, springor och räfflor. Rengör också alla utdragslådor, hyllor och tätningslister.

3. Anslut strömmen till kylskåpet och sätt tillbaka matvarorna. Tvätta och torka alla flaskor, behållare och burkar. Förpacka matvarorna i tättslutande behållare för att undvika ytterligare lukter. Kontrollera efter 24 timmar att lukten har försvunnit.
   Utför punkt 4 till 10 igen om lukten inte har försvunnit.

4. Ta ut alla matvaror och koppla bort strömmen till kylskåpet.

5. Rengör alla ytor inuti kylskåpet, inklusive tak, golv och väggar, i enlighet med rengöringsinstruktionerna under "Allmänt". Var extra noga med hörn, springor och räfflor. Rengör också alla utdragslådor, hyllor och tätningslister.
6. Placera Garden Fresh-facken på översta hyllan i kylen. Klä in kyl och frys, inklusive dörrar, med hopskrynklat svartvitt tidningspapper.
7. Sprid ut kolbriketter över tidningspapperet.
8. Stäng dörrarna och låt det verka i 24-48 timmar.
9. Ta bort kolbriketterna och tidningspapperet.
10. Anslut strömmen till kylskåpet och sätt tillbaka matvarorna. Tvätta och torka alla flaskor, behållare och burkar. Förpacka matvarorna i tättslutande behållare för att undvika ytterligare lukter. Kontrollera efter 24 timmar att lukten har försvunnit.

Gummering

1. Avlägsna klisterrester genom att för hand gnugga in tandkräm i klistret tills det lossnar.
2. Skölj ytan med varmt vatten. Torka ytan med en mjuk och ren trasa.

Dörrarnas tätningslister

1. Rengör tätningslisterna var tredje månad i enlighet med rengöringsinstruktionerna under "Allmänt". Rengör eventuella sprickbildningar omedelbart.
2. Täck listerna med ett tunt lager vaselin för att hålla dem mjuka.

Kylarslingor

Rengör kylarslingan var tredje månad för att säkerställa maximal effekt.

Om damm eller ludd ansamlas kan detta leda till:

• minskad kylförmåga
• ökad energiförbrukning

• i extrema fall, kan för tidigt kompressorhaveri uppstå

• Ta bort fotgallret genom att gripa tag i ändarna och dra utåt.

• Rengör utsidan av kylarslingan med ett dammsugarmunstycke.
• Sätt tillbaka fotgallret genom att placera klämmorna i hålen och trycka fast.
• Höj stabiliseringsbenen (vissa modeller) genom att vrida dessa åt vänster.

VAR FÖRSIKTIG

Skydda golv av mjukvinyl eller liknande med kartong eller papper.

1. Drag ut kylskåpet från väggen. Dammsug gallret på kylskåpets baksida med en mjuk dammsugarborste.

Glashyllor

VAR FÖRSIKTIG

Härdade glashyllor skall hanteras varsamt för att undvika person- eller egendomsskada. Hyllorna kan brista om de utsätts för punkttryck, repor eller häftiga temperaturväxlingar.

Ta bort glashyllorna genom att lyfta upp framkanten, lossa hakarna från metallspåret och dra utåt. Placera dem på handdukar. Låt hyllan anpassa sig till rumstemperatur före rengöring.

Rengör springor på följande sätt:

1. Blanda ut ett milt rengöringsmedel med vatten och borsta in lösningen i springorna med hjälp av en plasttagelborste. Låt lösningen verka i 5 minuter.
2. Spruta in varmt vatten i springorna med hjälp av diskhons duschstril.
3. Torka hyllan noga och sätt tillbaka hyllan genom att föra in hakarna i metallspåret och sänka ner framkanten.

Byte av glödlampa

WARNING

Elektrisk ström kan orsaka allvarlig skada eller dödsfall. Koppla bort strömmen före byte av glödlampa. Anslut på nytt efter bytet.

VAR FÖRSIKTIG

Undvik skada på person eller utrustning genom att iakttaga följande regler:

• Låt glödlampan svalna.
- Använd handskar då du byter glödlampa.

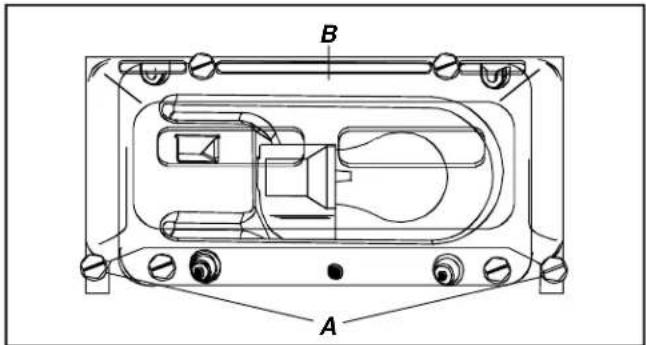

Kylbelysning

• Ta bort lampkåpan (B) genom att skruva ur 1/4" sexkantsskruvarna (A). Byt lampa, ej starkare än 25 watt.
• Sätt tillbaka lampkåpan (B) igen genom att sätta tillbaka 1/4" sexkantsskruvarna (A).

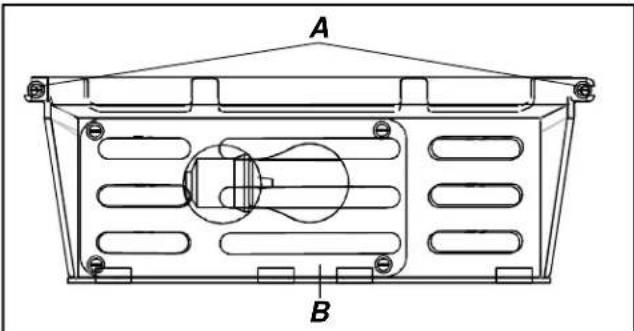

Frysbelysning

• Ta bort lampkåpan (B) genom att skruva ur 1/4" sexkantsskruvarna (A). Byt lampa, ej starkare än 25 watt.
• Sätt tillbaka lampkåpan (B) igen genom att sätta tillbaka 1/4" sexkantsskruvarna (A).

Semestertips

Utför följande åtgärder vid kortare frånvaro.

1. Ta bort färskvaror.
2. Om en ismaskin har installerats, måste armen på ismaskinen föras upp till avständt läge. (Se kapitlet "Automatisk ismaskin" sidan 176).

Utför följande åtgärder vid längre frånvaro:

1. Ta ut maten ur kyl och frys.
2. Koppla bort kylskåpet från elnätet.
3. Rengör kylskåpet och dörrarnas tätningslister enligt anvisningarna under "Allmänt" i avsnittet "Vård och rengöring."
4. Ställ upp dörrarna, så att luften kan cirkulera fritt.
5. Om en ismaskin har installerats, skall vattentillförseln stängas av och armen på ismaskinen föras upp till avständt läge. (Se kapitlet "Automatisk ismaskin" sidan 176).

Energitips

Detta kylskåp är ett av de mest energisnåla kylskåpen på marknaden. Du kan minska energiförbrukningen ytterligare genom att iaktta följande.

• Kylskåpet skall användas i normal rumstemperatur mellan 13° och 43° C, på avstånd från värmekällor eller direkt solljus.
• Ställ inte in kyl-, frys- och Chiller Fresh™-kontrollerna kallare än nödvändigt.
• Se till att frysen alltid är full.
• Håll dörrarnas tätningslister rena och elastiska. Byt ut slitna tätningslister.
  • Håll kylarslingorna rena.

Normala driftsljud

Det här nya kylskåpet kanske ersätter ett annat mindre och inte lika effektivt kylskåp med annan utformning. Dagens kylskåp är utrustade med nya tekniska finesser och de är mera energisnåla. Därför kan det hända att det hörs nya, främmande ljud från dem. Dessa ljud är normala och kommer snart att bli välkända. Dessa ljud innebär också att kylskåpet fungerar som det ska.

1. Fryskontrollen - Klickar till när den startar och stänger av kompressorn.
2. Frysfläkten - Luft blåser och susar.
3. Det slutna systemet (förångare och värmeväxlare) - Kylvätskan gurglar, kluckar eller låter som kokande vatten.
4. Avfrostningselement - Fräser, väser eller kluckar.
5. Defrosttimer - Låter som en elektrisk klocka och slår till och från i avfrostningscykler.
6. Kylarfläkt - Luft blåser och susar.
7. Kompressor - Har ett högfrekvent hummande eller pulserande ljud.
8. Iskuber från ismaskinen (vissa modeller) - Faller ner i hinken.
9. Ismaskinens vattenventil (vissa modeller) – ej i bild, surrar när ismaskinen fylls med vatten. Detta händer oavsett om kylen är ansluten till vattenintag eller ej. Få stopp på ljudet genom att lyfta ismaskinens arm till Off- läge. Ismaskinens vattenventil är placerad bakom kondensatorfläkten på kylens bakre vägg.
   Observera: Skumisoleringen har mycket goda isolationsegenskaper. Däremot har detta material inte lika god ljudisoleringsförmåga som tidigare fiberisoleringar.

Innan du ringer efter hjälp

Problem	Lösning
Kylskåpet fungerar inte.	Kontrollera att fryskontrollen är påslagen.Kontrollera att kylskåpet är anslutet till elnätet.Kontrollera säkring och överspänningsskydd. Anslut annan utrustning till vägguttaget. Fungerar inte vägguttaget, åtgärda detta.Om fryskontrollen är påslagen och ljusen fungerar, samtidigt som de två fläktarna och kompressorn inte arbetar, kan detta innebära att kylskåpet befinner sig i en avfrostningscykel. Vänta i 40 minuter för att kontrollera om kylskåpet startar på nytt.
Kylskåpet fungerar fortfarande inte.	Koppla ur kylskåpet från nätanslutningen. För över maten till en annan enhet eller placera torris i fryssektionen för att bevara maten.Garantin täcker inte förstörd mat. Kontrollera garantin för speciell ersättning.Ring din leverantör för en auktoriserad Amana-tekniker.
Maten verkar vara för varm.	Se ovanstående avsnitt.Vänta tillräckligt lång tid, så att varm mat kan nå kyl- och frystemperatur.Kontrollera att dörrens tätningslist sluter tätt. Tätningarna skall sluta väl an mot skåpet.Rengör kylarslingan. Se “Kylarslingor” i avsnittet “Vård och rengöring”.Justera kyl- och fryskontrollerna, se avsnittet "Kyl- och fryskontroller".Belysningen i kyl- och frysskåpet förblir tänt. Byt lampa och ring för att påkalla service.Det bakre luftgallret är blockerat och förhindrar fritt luftflöde. Lokalisera det bakre luftgallret som är placerat bakom Garden Fresh-grönsaksfacket och avlägsna eventuell smuts.
Maten är för kall.	Rengör kylarslingan. Se "Kylarslingor" i avsnittet "Vård och rengöring".Justera kylkontrollen. Se "Justering av kontroller" i avsnittet "Kontroller".Ställ in fryskontrollen till en varmare inställning. Se "Justering av kontroller" i avsnittet "Kontroller". Vänta flera timmar medan temperaturen anpassas.
Kylskåpet arbetar för ofta.	Detta kan vara normalt för att hålla en jämn temperatur.Dörrarna kan ha öppnats för ofta eller varit öppna under en längre tid. När dörren öppnas tillåts varm, fuktig luft att komma in i kylskåpet. Ju mer dörren öppnas, desto mer varm luft måste kylas.Vänta tillräckligt lång tid, så att varm mat kan nå kyl- och frystemperaturerna. Det kan ta några timmar för kylskåpet att återgå till normaltemperatur.Rengör kylarslingan. Se "Kylarslingor" i avsnittet "Vård och rengöring". Ställ in fryskontrollen. Se "Justering av kontroller" i avsnittet "Kontroller". Kontrollera att dörrarnas tätningslister sluter tätt. Tätningarna skall sluta väl an mot skåpet.Belysningen i kyl- och frysskåpet förblir tänt. Byt lampa och ring för att påkalla service.Se till att kylskåpet står plant. Se avsnittet "Stabilisera kylskåpet och avväg dörrarna" i installationsanvisningarna.
Det bildas droppar på kylskåpets insida.	Detta är normalt vid hög fuktighet eller om dörrarna har varit öppna under en längre tid.Förpacka maten väl och torka av fuktiga behållare innan du placerar dem i kylskåpet för att förebygga fuktansamling.
Det bildas droppar på kylskåpets utsida.	Kontrollera att dörrarnas tätningslister sluter tätt. Tätningarna skall sluta väl an mot skåpet.Detta är normalt vid hög fuktighet eller om dörrarna har varit öppna under en längre tid.
Kylskåpet luktar.	Läs anvisningarna under "Eliminering av lukt" i avsnittet "Vård och rengöring".
Kylskåpet ger ifrån sig obekanta ljud eller låter för högt.	Det kan vara normalt. Se "Normala driftsljud".
Iskuberna luktar.	Läs anvisningarna under "Eliminering av lukt" i avsnittet "Vård och rengöring".Matvaror har inte förslutits ordentligt i antingen kylskåps- eller frysdelen. Packa om matvarorna eftersom lukten kan överföras till isen.Kasta isen och rengör istråget eller brickorna oftare. Iskuber är porösa och kan lätt absorbera dofter.Vattentillförseln innehåller mineraler såsom svavel. I vissa fall kan det krävas att ett filter installeras för att eliminera smak- eller luktproblem.
Iskuberna fryser samman eller "krymper".	Töm ishinken eller brickorna oftare. Iskuberna kan frysa ihop eller krympa, om isen inte skördas regelbundet.

Ett års begränsad garanti

Fem års begränsad kompressorgaranti

Första året

Amana ersätter reservdelar utan kostnad, fraktfritt från Amana, Iowa, USA, för delar som är defekta pga. tillverknings- eller materialfel.

Andra till femte året

Amana ersätter reservdel utan kostnad, fraktfritt från Amana, Iowa, USA, för kompressor som är defekt pga. tillverknings- eller materialfel.

Garantibegränsningar

• Löper från inköpsdatum.
• Service måste utföras av auktoriserad Amana-tekniker.

Garantin gäller ej om

• Serienummer saknas.
• Produkten används i kommersiell, uthyrningseller leasingverksamhet.
• Produkten har en defekt eller skada pga. olycka, modifiering, inkorrekt el-anslutning, brand, blixtnedslag, frakt- och transport, eller andra omständigheter utom Amanas kontroll.
• Produkten är felaktigt installerad eller använd.

Ägaransvar

• Framläggande av inköpsbevis (originalkvitto).
• Tillse normal vård och underhåll. Ombesörja utbyte av de delar som framgår av manualen.
• Tillse att produkten är tillgänglig för serviceunderhåll.
• Betala för eventuella kostnader som kan uppstå utanför teknikerns normala arbetstid.
• Betala för servicesamtal relaterade till produktinstallation eller handhavande.

Amana kan under inga omständigheter hållas ansvariga för tillfälliga eller påföljande skador, inklusive förlust av matvaror \*

Frågor rörande ovanstående eller för information om närmaste auktoriserade serviceinrättning, kontakta din lokala handlare eller:
