Produkttyp	Mikrovågsugn för kommersiellt bruk
Märke	Amana
Modell	RC517MP
Inmatad effekt	1700 W
Utmatad effekt	705 W
Matningsspänning	230 V, 50 Hz
Märkström	16 A (separat krets)
Effektnivåer	10 nivåer (10 % till 100 %)
Förprogrammerade menyer	2 menyer (MENY 1 och MENY 2), 10 knappar var
Möjliga programmeringar	Variabel tid, flera faser, paus, vänteläge
Display	Digital: tid, tillagningsnivå, statusmeddelanden
Säkerhet	Dörrlås, jordning, skydd mot överhettning (visar HOT)
Invändigt/utvändigt underhåll	Varmt vatten och milt rengöringsmedel, icke-slipande svamp
Stänkskydd	Avtagbar, kan tvättas i tvålvatten (ej i diskmaskin)
Luftintagsfilter	Tvättbart, veckovis rengöring rekommenderas
Ugnslampa	250 V, 40 W
Garanti	1 år delar, 3 år eldelar
Användning	Kommersiellt (tillagning av såld mat)

Vanliga frågor - RC517MP AMANA

Hur använder jag en förprogrammerad knapp?

Öppna dörren, placera maten, stäng dörren. Displayen ska visa 'ITEM'. Tryck på knappen MENY 1 eller MENY 2 om det behövs, tryck sedan på sifferknappen som motsvarar önskad artikel. Ugnen startar automatiskt. När den är klar visas 'EOC'.

Hur ställer jag in en manuell tillagningstid?

Öppna dörren, stäng den. Tryck på TIME ENTER, ange tiden med sifferknapparna. Om det behövs, tryck på POWER LEVEL för att välja en nivå (10-100 %). Tryck slutligen på START.

Vad gör jag om ugnen inte värms upp?

Kontrollera först strömförsörjningen: säkring eller jordfelsbrytare, korrekt anslutning. Om allt är okej, placera ett glas vatten och värm i 1 minut. Om vattnet inte blir varmt är ugnen trasig och kräver en auktoriserad tekniker.

Hur rengör jag stänkskyddet?

Koppla ur ugnen. Ta bort stänkskyddet genom att trycka det bakåt och sänka det. Tvätta det i mycket varmt vatten med ett milt rengöringsmedel. Skölj och torka. Lägg det inte i diskmaskin. Sätt tillbaka det genom att fästa flärparna i springorna.

Hur ändrar jag en förprogrammerad tillagningstid?

Öppna dörren. Tryck på knappen 1 i 5 sekunder (pip). Tryck på ADD, sedan menyn och sifferknappen. Ange den nya tiden och effektnivån. Tryck på START för att spara. Stäng dörren eller tryck på RESET.

Vad betyder displayen 'HOT'?

Magnetronen har överhettats. Ugnen avbryter tillagningen och fläkten går tills den svalnat. När temperaturen är normal igen återupptar ugnen automatiskt. Om problemet kvarstår, kontakta en auktoriserad reparatör.

Hur byter jag ugnslampan?

Koppla ur ugnen. Använd handskar. Ta bort skruven på åtkomstplattan bak, ta bort plattan. Byt ut lampan mot en ny 250 V, 40 W (vrid moturs). Stäng plattan och skruva fast. Anslut ugnen igen.

Kan jag använda metallkärl?

Nej. Metallkärl eller hermetiskt slutna behållare (burkar, ägg i skalet) kan explodera. Använd endast mikrovågssäkra kärl. Ta bort metallklämmor från påsar.

Hur programmerar jag en paus under tillagning?

I programmeringsläge (tryck på knapp 1 i 5 sek), efter att ha angett tid och effektnivå för en fas, tryck på PAUSE. Pausen inträffar mitt i fasen. Tryck på STATUS för att lägga till fler faser. Avsluta med START.

Vad gör jag om ugnen inte reagerar på knapptryck?

Om displayen inte visar 'ITEM', öppna och stäng dörren, eller tryck på STOP/RESET. Kontrollera att dörrlåset fungerar. Om problemet kvarstår, koppla ur ugnen i en minut och anslut den igen.

BRUKSANVISNING RC517MP AMANA

programmeringsindkodningspunktet i programmeringsmodus. Lyser när en fase observeres under en aktiveret pause.

"POWER"

Lyser när mikrobølgeenergi genereres.

"COOK LEVEL"

Lyser när en fase med reduceret styrke eller hold observeres. Styrkeniveauets ciffer eller "H" for "hold" vises.

"MENU 1" eller "MENU 2"

Oplyser den aktive menu.

"ITEM"

ÄÄÖÖÄNÏ EÄÉ ÖNÉOI ÄÖIÓ

Ç Amana Appliances èá áíôééáóáóPóáé íði'éiãPðiðá çêâêõñéêu áíÚnôciá, f.o.b. Amana, Iowa, Ç. Đ. Á., ôí íðiîBi èá áðiïaé+óâß üöé áßíáé âéáóûiáóéêu êuâu éáóáóêãPò P öëéépí.

Utpakking av ovnen 124

Lyser på slutten av tilberedningssyklusen.

Vises der innkoding av program skal begynne när innstillingsmodusen er valgt. Lyser när du ser på en fase med en aktivert pause.

"POWER" ("PÅ")

Innehållsförteckning

Jordningsanvisningar....167

Uppackning av utrustningen 167

Placering av utrustningen 167

Radiostörningar....167

Tekniska detaljer

Kontrollpanel....168

Knappar 168

Bildskärmar....168

Drift

Programmerade knappar....169

Matlagningsnivåer (Cook Levels)

och paus (Hold)....169

Driftsavbrott 169

Att fortsätta efter paus 169

Att eliminera misstag 169

Att använda programmerade knappar....170

Reglerbar tidsinställning 170

Programmering

Att ändra programmerade nummerknappar .....171

Att programmera flera moment ....171

Att programmera "pause" under moment(en).....172

Att programmera "hold" under moment(en) .....172

Att radera matlagningsmoment 173

Ändring av begränsningar av driftstiden....173

Ändring av användarinställningar 174

Skötsel och rengöring

Ugnsbelysning 175

Insida, utsida och lucka ....175

Stänkskydd 175

Luftfilter....175

Innan service tillkallas....176

Servicekoder 176

Garanti 177

Behåll dessa anvisningar för framtida bruk. Om ugnen byter ägare, måste denna handbok medfölja ugnen.

Då leverantören kontaktas, skall produktinformation ges. Produktinformationen finns på utrustningens serieplåt. Skriv in följande information:

Modellnummer:

Tillverkningsnummer:

Serie- eller S/N-nummer:

Inköpsdatum:

Leverantörens namn och adress:

Behåll en kopia av kvittot för framtida bruk eller om garantiservice behövs.

Garantiservice måste utföras av en auktoriserad serviceperson. Amana rekommenderar vidare att en auktoriserad serviceperson kontaktas om service behövs efter garantins utgång.

Mikrovågseffekt

Modell RC517* avger 1700 watt I.E.C. 705 med mikrovågseffekt till ugnens insida.

Modell RC517*/RC519* avger 1700 watt I.E.C. 705 med mikrovågseffekt till ugnens insida.

* Ytterligare alfanumeriska tecken som representerar andra modeller i serien kan följa efter varje modellnummer.

VIKTIGA SÄKERHETSFÖRESKRIFTER

Känn igen denna symbol som ett SÄKERHETSmeddelande

Varning VID ANVÄNDNING AV ELEKTRISK UTRUSTNING MÅSTE GRUNDLÄGGANDE SÄKERHETSFÖRESKRIFTER IAKTTAGAS FÖR ATT MINSKA RISKEN FÖR BRÄNNSKADA, ELEKTRISK STÖT, BRAND, PERSONSKADA ELLER EXPONERING FÖR ALLTFÖR STOR MIKROVÅGSENERGI:

1. LÄS alla anvisningar innan utrustningen används.
2. LÄS OCH IAKTTAG de specifika "FÖRSIKTIGHETS-ÅTGÄRDER FÖR ATT FÖREBYGGA EVENTUELL EXPONERING FÖR STORA MÄNGDER MIKROVÅGSENERGI" på sidan 166.
3. Denna utrustning MÅSTE JORDAS. FÅR ENDAST ANSLUTAS TILL KORREKT JORDAT UTTAG. Se "JORDNINGSINSTRUKTIONER" på sidan 167.
4. Denna utrustning får ENDAST placeras eller installeras i enlighet med installationsföreskrifterna i denna handbok.
5. Vissa produkter, till exempel ägg och förseglade produkter – typ tillslutna glasburkar – kan explodera och BÖR EJ VÄRMAS i denna ugn.
6. Denna utrustning bör ENDAST användas i enlighet med den avsedda användningen enligt beskrivningen i denna handbok. Använd ej frätande kemikalier eller ångor i denna utrustning. Denna typ av ugn är särskilt utformad för att värma upp eller laga mat. Den är ej avsedd för industriellt bruk eller för laboratoriebruk.

7. I likhet med all annan utrustning, är det nödvändigt att hålla BARN under NOGGRANN UPPSIKT då de använder denna produkt.

8. ANVÄND EJ denna utrustning om den har en skadad sladd eller stickkontakt, om den ej fungerar ordentligt eller om utrustningen har skadats eller tappats.

9. Denna utrustning, inklusive nätsladden, får ENDAST servas av behörig servicepersonal. Särskilda verktyg krävs för service av utrustningen. Kontakta närmaste auktoriserade servicecenter för undersökning, reparation eller justering.
10. TÄCK EJ ÖVER eller blockera några öppningar i utrustningen.
11. FÖRVARA EJ denna utrustning utomhus. ANVÄND EJ denna produkt i närheten av vatten – till exempel en diskho, i en våt källare eller i närheten av en simbassäng eller dylikt.
12. NEDSÄNK EJ sladden eller stickkontakten i vatten.
13. Håll sladden på AVSTÅND från HETA ytor.
14. LÄT EJ sladden hänga över kanten på ett bord eller en bänk.
15. Läs i anvisningar för rengöring av ugnsluckan i kapitlet "Skötsel och rengöring" i handboken på sidan 175.
16. Endast avsedd för kommersiellt bruk.

Varning FÖR ATT MINSKA RISKEN FÖR BRAND INUTI UGNEN:

a. TILLAGA EJ mat för länge. Passa noga utrustningen om papper, plast eller andra brännbara föremål placeras inuti ugnen i matlagningssyfte.
b. Ta bort stältrådssnoddar från pappers- eller plastpåsar innan dessa placeras i ugnen.

c. STÄNG UGNSLUCKAN, stäng av ugnen och dra ur sladden eller stäng av strömmen vid säkringen eller proppskåpet, om materialet inuti ugnen skulle fatta eld. Branden kan sprida sig om ugnsluckan öppnas.
d. ANVÄND EJ ugnen som förvaringsplats. LÄMNA EJ pappersprodukter, matberedningskärl eller mat i ugnen då den ej är i bruk.

SPARA DESSA ANVISNINGAR

VIKTIGA SÄKERHETSFÖRESKRIFTER

Varning

FÖR ATT UNDVIKA PERSONSKADOR ELLER SKADA PÅ EGENDOM:

1. Rör kraftigt om i, eller håll upp vätskor före uppvärmning med mikrovågsugn för att förhindra spontan kokning eller eruption. Överhetta ej. Om luft ej blandas in i en vätska, kan vätskan eruptera i ugnen eller efter avlägsnande från ugnen.
2. Fritera ej i ugnen. Fettet kan överhettas och vara farligt att hantera.
3. Koka eller värm ej upp ägg i sitt skal eller med en obruten äggula i mikrovågsugn. Tryck kan bildas och eruptera. Stick hål på äggulan med en gaffel eller en kniv före tillagning.
4. Stick hål på skinnet på potatis, tomater och liknande produkter före tillagning i mikrovågsugn. Om skinnet är genomstucket kommer ångan att kunna komma ut jämnt fördelad.
5. Använd ej utrustningen om den är obelastad eller om det inte finns mat i ugsutrymmet.

6. Använd endast popcorn i förpackningar som är avsedda för mikrovågsugn och som är försedda med etikett att de är avsedda för användning i mikrovågsugn. Poppningstiden kan variera beroende på ugnens spänning. Fortsätt ej poppningen efter det att poppandet har upphört, annars kommer popcornen att brännas eller brinna. Lämna ej ugnen utan tillsyn.

7. Använd ej vanliga ugnstermometrar i ugnen. De flesta ugnstermometrar innehåller kvicksilver vilket kan orsaka en elbåge, funktionsfel eller skada på ugnen.

8. Värm ej upp nappflaskor i ugnen.
9. Använd ej metallföremål i ugnen, utom då det rekommenderas av tillverkare av mikrovågsugnsmat.
10. Använd aldrig papper, plast eller andra brännbara material som ej är avsedda för matlagning.
11. Vid matlagning med pappers-, plast- eller andra brännbara material skall tillverkarens rekommendationer rörande produktanvändning iakttagas.
12. Använd ej hushållspapper som innehåller nylon eller andra syntetiska fibrer. Upphettade syntetiska material kan smälta och leda till att papperet antänds.
13. Hetta ej upp förseglade behållare eller plastpåsar i ugnen. Mat eller vätska kan expandera plötsligt, vilket kan leda till att behållaren eller påsen kan gå sönder. Stick hål på, eller öppna behållaren eller påsen, före uppvärmning.

FÖRSIKTIGHETSÅTGÄRDER FÖR ATT UNDVIKA EVENTUELL EXPONERING FÖR FÖR HÖG MIKROVÅGSENERGI

a. FÖRSÖK INTE att använda ugnen med luckan öppen eftersom detta kan leda till skadlig exponering för mikrovågsenergi. Det är viktigt att inte bryta eller förstöra säkerhetslåsen.
b. PLACERA EJ något objekt mellan ugnens framsida och ugnsluckan så att smuts eller rengöringsmedel kan ansamlas på förseglingsytorna.

c. ANVÄND EJ ugnen om den är skadad. Det är i synnerhet viktigt att ugnsluckan kan stängas ordentligt och att inga skador finns på (1) ugnsluckan (böjd), (2) gångjärn och lås (sönder eller lösa), (3) ugnsluckans förseglingar och förseglingsytor.

d. Ugnen bör EJ justeras eller repareras av någon annan än behörig servicepersonal.

SPARA DESSA ANVISNINGAR

Jordningsanvisningar

Varning

Denna apparat måste vara jordad.

RC517*/RC519* kräver en särskild 230 volt, 16 ampere, 50 hertz krets. Ugnens huvudkabel har följande färgmärkning:

• Jordning — grön och gul
- Neutral — blå
- Spänningsförande — brun

Om färgerna på ugnens huvudkabel inte passar ihop med stickkontaktens markeringar eller färger, skall kontaktens poler kombineras enligt följande markeringar:

• E — Earth (jordad)
• N — Neutral
• L — Live (strömförande)

• Kontrollera utrustningen för skador, typ bucklor i ugnsluckan eller inuti ugnen.
• Rapportera utan dröjsmål bucklor och skador till inköpsstället. Försök inte använda ugnen om den är skadad.
• Avlägsna allt material ur ugnen.
• Vänta några timmar med att nätansluta ugnen, om den har förvarats i ett mycket kallt utrymme.

Placering av utrustningen

• Placera ej ugnen bredvid eller ovanför en värmekälla, typ en pizzaugn eller frityrkokare. Detta kan medföra att ugnen inte fungerar ordentligt och kan förkorta de elektriska komponenternas livslängd.
• Låt luften flöda fritt runt ugnen. Luft flödar runt elektriska komponenter. För god ventilation krävs minst 1½ tum fritt utrymme ovanför och på sidorna av utrustningen. Om luftflödet hindras kan detta medföra att ugnen inte fungerar ordentligt och att de elektriska komponenternas livslängd förkortas.
• Det bör finnas minst 2^9/_16 tum/6,5 cm fritt utrymme mellan luftutsläppet på ugnens baksida och väggen.
• Blockera inte eller täck över ugnsfiltret. Se till att det finns utrymme för rengöring.

Radiostörningar

Mikrovågsdrift kan medföra störningar i mottagning av radio-, TV- eller annan utrustning. Störningarna kan reduceras eller elimineras på följande sätt:

• Rengör ugnsluckan och förseglingsytorna enligt anvisningarna i kapitlet "Skötsel och rengöring".
• Placera radio, TV etc. så långt borta från ugnen som möjligt.
• Använd en korrekt installerad antenn för radio, TV etc., för att få en starkare mottagning.

Kontrollpanel

Knappar

MENU 1 eller MENU 2

Används till fristående matlagningsprogram.

ADD

Ändrar de programmerade nummerknapparna.

PAUSE

Pausar mikrovågsdriften mitt i matlagningsmomentet. Bered maten under pausen. Kan ej användas vid matlagning med Reglerbar tidsinställning.

POWER LEVEL

Används vid val av effektnivå. Om man inte väljer effektnivå, drivs ugnen med 100% effekt.

QUANTITY

Används vid val av större kvantitet än 1.

DELETE

Raderar programmerade nummerknappar samt aktuell uppvärmnings- och effektnivå.

STATUS

Används vid alternativ programmering vid ändring av alternativ. Tryck för förflyttning genom momenten 1–4 av programmeringen.

HOLD

Används vid drift av ugnen utan programmerad tid för mikrovågsenergin.

TIME ENTRY

Hoppar över de programmerade nummerknapparna.

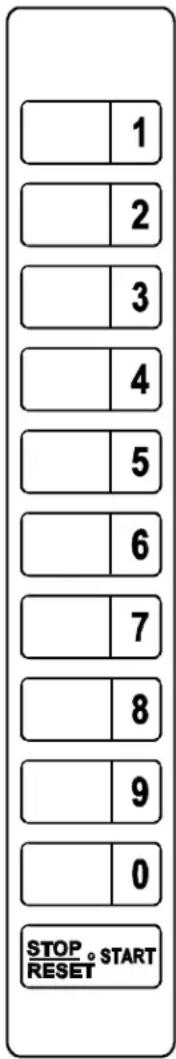

Knappar 1–0

Startar de programmerade matlagningssekvenserna. Tryck på knapparna (tryck direkt på numret) för Reglerbar tidsinställning och matlagning med minskad effekt.

START

Startar program med Reglerbar tidsinställning eller återstartar en pausad matlagningscykel.

STOP/RESET

Avslutar programmeringsfunktionen och pausar matlagningen mitt i en matlagningscykel.

Bildskärmar

Tänds vid slutet av matlagningscykeln.

"PAUS" pausindikator

Tänds vid paus i matlagningen.

"P"

Syns vid ingångspunkt för programmering då programmeringsfunktionen är inkopplad. Tänds vid kontroll av moment med möjlighet till paus.

"POWER"

Tänds då mikrovågsenergin alstras.

"COOK LEVEL"

Tänds vid kontroll av moment med reducerad effekt eller Hold. Siffra för effektnivå eller "H" för "Hold" syns.

"MENU 1" eller "MENU 2"

Belyser aktiv meny.

"ITEM"

Blinkar då en knapp tar emot införd uppgift. Tänds då man trycker på ett nummer för val av funktion.

"LMT" (Limit)

Blinkar antingen då begränsningen av driftstid eller maximal tid har överskridits.

"QTY" (Quantity)

Efter det att knappen för QUANTITY har tryckts in, blinkar indikatorn tills önskad kvantitet införts eller då 15 sekunder har gått. Syns under matlagningscykeln vid val av kvantitet större än 1.

"STG" (Stage)

Tänds då den utvalda funktionen har ett flertal matlagningsmoment.

Programmerade knappar

Ugnen har två menyer med 10 programmerbara nummerknappar vardera. Uppvärmningstid och effektnivåer kan anpassas till menykraven.

Nummerknapparna förprogrammeras i fabriken för att fungera med full effekt för följande tider. Knapparna för MENU 1 och 2 är identiskt förprogrammerade på fabriken.

Knapp Matlagningstid

1 10 sekunder

2 20 sekunder

3 30 sekunder

4 45 sekunder

5 1 minut

6 1 1/2 minut

7 2 minuter

8 3 minuter

9 4 minuter

10 5 minuter

Instruktionerna gäller ugnar som är förprogrammerade på fabriken. Ugnar som är omprogrammerade kan reagera annorlunda än nedanstående beskrivning.

Matlagningsnivåer (Cook Levels) och paus (Hold)

Ställ in ugnen på matlagning med mellan 10 och 100 procents matlagningseffekt. Tryck på HOLD, om maten kräver paus i uppvärmningen med mikrovågsenergi mellan matlagningscyklerna. Då HOLD används, arbetar ugnen i matlagningsmomentet utan att producera mikrovågsenergi.

Driftsavbrott

- Öppna ugnsluckan för att avbryta driften. Fläkten fortsätter att arbeta. Stäng luckan och tryck på START för att återuppta ugnsdriften och tidsnedräkningen.

Om en programmerad knapp trycks in omedelbart efter att luckan öppnats eller stängts, kan en lätt fördröjning märkas innan ugnen startar och nedräkningen åter påbörjas.

- Tryck på RESET för att pausa driften. Bildskärmen fortsätter att visa nedräkningstiden. Tryck på STARTför att återuppta ugnsdriften och nedräkningen.

Att fortsätta efter paus

Om ugnen är programmerad att pausa mitt i matlagningscykeln, hörs 3 signaler och "PAUS" syns. Då ugnen pausar kan man öppna luckan, bereda maten, stänga luckan och trycka på START för att fortsätta driften.

• Om ugnssfläkten arbetar under pausen, tryck på STARTför att återuppta driften, utan att öppna ugnsluckan eller bereda maten.
• Om ugnisfläkten inte arbetar under pausen, öppna ugnsluckan och tryck på START för att återuppta driften.

Att eliminera misstag

• Om ugnen inte är i drift, tryck på RESET för att radera bildskärmen.
• Om ugnen är i drift, tryck på RESET en gång för att avbryta driften, därefter ytterligare en gång för att radera bildskärmen.

Att använda programmerade knappar

1. Öppna ugnsluckan och placera mat i ugnen. Bildskärmen visar "door".

- Fläkten och lampan är i drift.

1. Stäng ugnsluckan. Bildskärmen visar "MENU" och "ITEM" blinkar.

- Om bildskärmen inte visar "ITEM" kan inte knapparna programmeras. Öppna och stäng ugnsluckan eller tryck på STOP/RESET för att aktivera knapparna.

1. Tryck på önskad meny om annan än den som syns på bildskärmen önskas.

2. Tryck på QUANTITY för att öka kvantiteten om denna är större än 1.

- Matlagningstiden beräknas automatiskt.

1. Tryck på önskat nummer varefter ugnen sätts igång.

- Bildskärmen visar val av funktion och nedräkning av uppvärmningstid.

- Bildskärmen visar "POWER" då det finns mikrovågsenergi.

1. Ugnen stannar och en signal hörs när tidssekvensen är slut.

Sammanfattning av användning av programmerade knappar

1. Oppna ugnsluckan och placera mat i ugnen.

2. Stäng ugnsluckan.

3. Tryck på QUANTITY om önskad kvantitet är större än 1.

4. Programmera önskat funktionsnummer.

5. Öppna ugnsluckan när cykeln är avslutad.

Reglerbar tidsinställning

1. Öppna ugnsluckan och placera mat i ugnen. Bildskärmen visar "door". Fläkten och lampan är i drift.

2. Stäng ugnsluckan. Bildskärmen visar "MENU" och "ITEM" blinkar.

- Om bildskärmen inte visar "ITEM" kan inte knapparna programmeras. Öppna och stäng ugnsluckan eller tryck på STOP/RESET för att aktivera knapparna.

1. Tryck på TIME ENTRY. Bildskärmen visar "0000".

2. Programmera önskad matlagningstid med hjälp av nummerknapparna.

3. Tryck på POWER LEVEL om det önskas annan effekt än 100%. Bildskärmen visar "COOK LEVEL" och gällande effektnivå om effekten är annan än 100%.

4. Programmera önskad effektnivå med hjälp av nummerknapparna. Ex: Om man trycker på 2 innebär detta 20% effekt.

5. Tryck på START och ugnen börjar arbeta. Bildskärmen visar "POWER" då det finns mikrovågsenergi. Om annan effektnivå än 100% har programmerats, visar bildskärmen "COOK LEVEL" och effektnivå. Bildskärmen visar nedräkning av matlagningstiden.

6. Ugnen stannar och en signal hörs när tidssekvensen är slut. Bildskärmen visar "EOC".

7. Öppna ugnsluckan och ta ut maten.

Sammanfattning av reglerbar tidsinställning

1. Öppna ugnsluckan och placera mat i ugnen.

2. Stäng ugnsluckan.

3. Tryck på TIME ENTRY.

4. Programmera önskad matlagningstid. Fortsätt till punkt 7, om 100% effekt önskas.

5. Tryck på POWER LEVEL

6. Programmera önskad effektnivå.

7. Tryck på START.

8. Öppna ugnsluckan när cykeln är över.

Att ändra programmerade nummerknappar

1. Öppna ugnsluckan. Bildskärmen visar "door".
2. Om luckan är stängd eller om RESET har tryckts in innan programsekvensen avslutats, lämnar ugnen programmeringsfunktionen.
3. Tryck på 1 under fem sekunder. Efter 5 sekunder hörs en signal. Bildskärmen visar "P" och aktiv meny.
4. Tryck på ADD.
5. Tryck på önskad menyknapp. Bildskärmen visar aktiv meny.
6. Tryck på önskat nummer. Bildskärmen visar önskat nummer, "ITEM", uppvärmningstid, "COOK LEVEL" och effektnivå (om annan än 100%) för moment 1.
7. Om det finns ett flertal matlagningsmoment, visar bildskärmen "STG" och antal programmerade moment.
8. Programmera önskad matlagningstid med hjälp av nummerknapparna.
9. Tryck på POWER LEVEL om ändrad effektnivå önskas. Bildskärmen visar "COOK LEVEL" och gällande effektnivå (om annan än 100% effekt).
10. Programmera önskad effektnivå med hjälp av nummerknapparna. Bildskärmen visar ny effektnivå (om annan än 100% effekt). Ex: 2 innebär 20% effekt.
11. Tryck på START för att inprogrammera den nya uppvärmningstiden och effektnivån i ugnens minne. Bildskärmen visar "P".
12. Tryck på RESET eller stäng ugnsluckan för att lämna programmeringsfunktionen.

Sammanfattning av ändring av programmerade nummerknappar

1. Oppna ugnsluckan.
2. Tryck på 1 under fem sekunder.
3. Tryck på ADD.
4. Tryck på önskad meny.
5. Tryck på önskad nummerknapp.
6. Programmera önskad matlagningstid.
7. Tryck på POWER LEVEL om annan effektnivå än 100% önskas. Programmera önskad effektnivå.
8. Tryck på START.
9. Tryck på RESET eller stäng ugnsluckan.

Att programmera flera moment

1. Öppna ugnsluckan. Bildskärmen visar "door".
2. Tryck på 1 under fem sekunder. Efter 5 sekunder hörs en signal. Bildskärmen visar "P" och aktiv meny.
3. Tryck på ADD.
4. Tryck på önskad menyknapp. Bildskärmen visar aktiv meny.
5. Tryck på önskat nummer. Bildskärmen visar önskat nummer, "ITEM", uppvärmningstid, "COOK LEVEL" och effektnivå (om annan än 100%) för moment 1.

- Om det finns ett flertal matlagningsmoment, visar bildskärmen "STG" och antal programmerade moment.

1. Programmera önskad matlagningstid med hjälp av nummerknapparna.
2. Tryck på POWER LEVEL om ändrad effektnivå önskas. Bildskärmen visar "COOK LEVEL" och gällande effektnivå (om annan än 100% effekt).
3. Programmera önskad effektnivå med hjälp av nummerknapparna. Bildskärmen visar ny effektnivå (om annan än 100% effekt). Ex: 2 innebär 20% effekt.
4. Tryck på STATUS för framflyttning till nästa moment. Bildskärmen visar "P(1–4)" under en sekund följt av tid och effektnivå (om annan än 100% effekt) för det utvalda momentet.

- "P" representerar program följt av gällande moment.

1. Upprepa steg 6–9 för ytterligare moment.
2. Tryck på START för att inprogrammera den nya uppvärmningstiden och effektnivån i ugnens minne. Bildskärmen visar "P".
3. Tryck på RESET eller stäng ugnsluckan för att lämna programmeringsfunktionen.

Sammanfattning av programmering av flera moment

1. Öppna ugnsluckan.
2. Tryck på 1 under fem sekunder.
3. Tryck på ADD.
4. Tryck på önskad meny.
5. Tryck på önskad nummerknapp.
6. Programmera önskad matlagningstid och effektnivå om den önskade effektnivån är annan än 100%.
7. Tryck på STATUS.
8. Programmera önskad matlagningstid och effektnivå.
9. Upprepa steg 6–9 för ytterligare moment.
10. Tryck på START.
11. Tryck på RESET eller stäng ugnsluckan.

Att programmera "pause" under moment(en)

Gör uppehåll i matlagningen under ett eller flera moment för att bereda maten. Pausen sker efter halva momentet.

1. Öppna ugnsluckan. Bildskärmen visar "door".

- Om luckan är stängd eller om man har tryckt på RESET innan programsekvensen avslutats, lämnar ugnen programmeringsfunktionen.

1. Tryck på 1 under fem sekunder. Efter 5 sekunder hörs en signal. Bildskärmen visar "P" och aktiv meny.

2. Tryck på ADD.

3. Tryck på önskad menyknapp. Bildskärmen visar aktiv meny.

4. Tryck på önskat nummer. Bildskärmen visar önskat nummer, "ITEM", uppvärmningstid, "COOK LEVEL" och effektnivå (om annan än 100%) för moment 1.

- Om det finns ett flertal matlagningsmoment, visar bildskärmen "STG" och antal programmerade moment.

1. Programmera önskad matlagningstid med hjälp av nummerknapparna.

2. Tryck på POWER LEVEL om ändrad effektnivå önskas. Bildskärmen visar "COOK LEVEL" och gällande effektnivå (om annan än 100% effekt).

3. Programmera önskad effektnivå med hjälp av nummerknapparna. Bildskärmen visar ny effektnivå (om annan än 100% effekt). Ex: 2 innebär 20% effekt.

4. Tryck på PAUSE.

- Tryck på STATUS och upprepa steg 5–9 för ytterligare moment.

1. Tryck på START för att inprogrammera den nya uppvärmningstiden och effektnivån i ugnens minne. Bildskärmen visar "P".

2. Tryck på RESET eller stäng ugnsluckan för att lämna programmeringsfunktionen.

1. Öppna ugnsluckan.

2. Tryck på 1 under fem sekunder.

3. Tryck på ADD.

4. Tryck på önskad meny.

5. Tryck på önskad nummerknapp.

6. Programmera önskad matlagningstid och effektnivå.

7. Tryck på PAUSE.

8. Tryck på START.

9. Tryck på RESET eller stäng ugnsluckan.

Att programmera "hold" under moment(en)

Håller mat i ugnen men utan mikrovågsenergi under ett eller flera moment.

1. Öppna ugnsluckan. Bildskärmen visar "door".

- Om luckan är stängd eller man har tryckt på RESET innan programsekvensen avslutats, lämnar ugnen programmeringsfunktionen.

1. Tryck på 1 under fem sekunder. Efter 5 sekunder hörs en signal. Bildskärmen visar "P" och aktiv meny.

2. Tryck på ADD.

3. Tryck på önskad menyknapp. Bildskärmen visar aktiv meny.

4. Tryck på önskat nummer. Bildskärmen visar önskat nummer, "ITEM", uppvärmningstid, "COOK LEVEL" och effektnivå (om annan än 100%) för moment 1.

- Om det finns ett flertal matlagningsmoment, visar bildskärmen "STG" och antal programmerade moment.

1. Programmera önskad hålltid med hjälp av nummerknapparna.

2. Tryck på POWER LEVEL.

3. Tryck på HOLD.

- Tryck på STATUSoch upprepa steg 6–9 i kapitlet Programmering av flera moment för ytterligare moment.

1. Tryck på START för att inprogrammera den nya tiden och effektnivån i ugnens minne. Bildskärmen visar "P".

2. Tryck på RESET eller stäng ugnsluckan för att lämna programmeringsfunktionen.

1. Öppna ugnsluckan.

2. Tryck på 1 under fem sekunder.

3. Tryck på ADD

4. Tryck på önskad meny.

5. Tryck på önskad nummerknapp.

6. Programmera hålltid.

7. Tryck på POWER LEVEL.

8. Tryck på HOLD.

9. Tryck på START.

10. Tryck på RESET eller stäng ugnsluckan.

Att radera matlagningsmoment

1. Öppna ugnsluckan. Bildskärmen visar "door".
2. Om luckan är stängd eller man har tryckt på RESET innan programsekvensen avslutats, lämnar ugnen programmeringsfunktionen.
3. Tryck på 1 under fem sekunder. Efter 5 sekunder hörs en signal. Bildskärmen visar "P" och aktiv meny.
4. Tryck på önskad nummerknapp som ska raderas.
5. Tryck på DELETE två gånger. Alla matlagningsmoment och effektnivåer för denna funktion nollställs. Bildskärmen visar "P".
6. Tryck på RESETeller stäng ugnsluckan för att lämna programmeringsfunktionen.

1. Öppna ugnsluckan.
2. Tryck på 1 under fem sekunder.
3. Tryck på önskad meny.
4. Tryck på önskad nummerknapp som ska raderas.
5. Tryck på DELETE två gånger.
6. Tryck på RESET eller stäng ugnsluckan.

Ändring av begränsningar av driftstiden

En bestämd driftstid kan begränsa de program som hör ihop med varje menyknapp. T ex om driftstiden för MENU 1 är begränsad till 30 minuter, kan den totala tillagningstiden för alla moment på en enskild nummerknapp inte överstiga 30 minuter.

1. Utför steg 1–3 i Byte av användarinställningar.
2. Tryck på den nummerknapp som ska ändras. Bildskärmen visar aktiv meny och gällande begränsning av driftstiden.
3. Programmera önskad begränsning av driftstiden med hjälp av nummerknapparna. Bildskärmen visar ny begränsning av driftstiden.
4. Tryck på motsvarande meny ytterligare en gång för att spara begränsningen av driftstiden. T ex vid byte av begränsning av uppvärmningstid för MENU 1, tryck på MENU 1.
5. Tryck på RESET eller stäng ugnsluckan för att lämna programmeringsfunktionen.

Sammanfattning av ändring av begränsning av driftstiden

1. Öppna ugnsluckan.
2. Tryck på 1 under fem sekunder.
3. Tryck på den gömda ändringsknappen.
4. Tryck på önskad meny som ska ändras.
5. Programmera önskad begränsning av uppvärmningstiden.
6. Tryck på motsvarande meny.
7. Tryck på RESET eller stäng ugnsluckan.

Ändring av användarinställningar

1. Öppna ugnsluckan. Bildskärmen visar "door".

- Om luckan är stängd eller man har tryckt på RESET innan programsekvensen avslutats, lämnar ugnen programmeringsfunktionen.

1. Tryck på 1 under fem sekunder. Efter 5 sekunder hörs en signal. Bildskärmen visar "P" och aktiv meny.

2. Tryck på den gömda ändringsknappen. Den gömda ändringsknappen finns omedelbart till vänster strax nedanför knappen för MENU 1. Bildskärmen visar "OP:1(1–3)".

- "OP" representerar valfri programmeringsfunktion, första numret representerar nummer på alternativet och andra numret representerar det urval av alternativa funktioner som för närvarande finns att tillgå.

1. Tryck på START för ytterligare alternativ. Se tabell för alternativ.

Alternativ Beskrivning Kod
Signal vid slutet av cykeln Av	OP:10
	Ihållande signal*	OP:11
	5 ihållande OP:12 signaler
	5 signaler, OP:13 5 cykler
Signal då knapp trycks ned Av	OP:20
	På* OP:21
Kontrollpanelen återställs Av* när luckan öppnas	OP:30
	På	OP:31
Ljudstyrka på signal vid slutet av cykeln	Stark	OP:40
	Medium	OP:41
Begränsning av driftstiden Av	OP:50
	På* OP:51

* Såsom vid leverans från fabriken

1. Tryck på STATUSför att ändra alternativ. Tryck på STARTför att spara ändringar.

2. Upprepa steg 4–5 för att ändra ytterligare alternativ.

3. Tryck på den gömda ändringsknappen för att återgå till programmeringsfunktionen. Tryck på RESET eller stäng ugnsluckan för att lämna programmeringsfunktionen.

1. Öppna ugnsluckan.

2. Tryck på 1 i fem sekunder.

3. Tryck på den gömda ändringsknappen.

4. Tryck på START för att granska alternativen.

5. Tryck på STATUS för att ändra alternativ.

6. Upprepa steg 4–5 för att ändra ytterligare alternativ.

7. Tryck på den gömda ändringsknappen för att återgå till programmeringsfunktionen.

8. Tryck på RESET eller stäng ugnsluckan.

Ugnsbelysning

Var försiktig

Koppla ur nätsladden eller säkringen till apparaten före byte av glödlampan, för att undvika eventuellt livsfarlig elektrisk stöt. Slå på strömmen igen, efter det att glödlampan har bytts ut.

Verktyg

Använd handskar för att skydda händerna om glödlampan skulle gå sönder. Låt lampan svalna om den är het.

Byte av ugnsbelysning

1. Lossa och avlägsna luckan på ugnens baksida.
2. Tag bort glödlampan genom att skruva den motsols. Se upp så att glödlampan inte är het eller går sönder.
3. Sätt i en ny kontrollerad glödlampa på 250 volt och 40 watt.

1. Stäng luckan och sätt tillbaka åtkomstskruven.
2. Anslut ugnen.

Insida, utsida och lucka

Rengör mikrovågsugnen med en mjuk svamp eller trasa samt ett milt rengöringsmedel utblandat i varmt vatten. Krama ur svampen eller trasan innan den används i ugnen. Man kan koka en kopp med vatten i mikrovågsugnen för att lösa upp smutsen före rengöringen, om så önskas.

• Använd ej rengöringsmedel med slipverkan eller rengöringsmedel med ammoniak. Dessa kan skada ytan.
• Häll aldrig vatten direkt i mikrovågsugnen.
• Rengör inte ugnen med högtrycksstråle.

Stänkskydd

Stänkskyddet håller överdelen av mikrovågsugnen och antennen rena. Tvätta bort smutsen från skyddet med en fuktig trasa eller rengör med ett milt rengöringsmedel utblandat i vatten. Avlägsna stänkskyddet för att underlätta rengöringen.

1. Dra ur kontakten för att stoppa antennens rotation innan stänkskyddet avlägsnas.
2. Placera tummarna på skyddets främre del.
3. Tryck lätt bakåt och för försiktigt ner den främre delen utan att vidröra antennen.
4. Dra skyddet framåt, ut ur de bakre falsarna och ut ur ugnen.

- Undvik att böja antennen då skyddet avlägsnas eller sätts tillbaka.

1. Tvätta skyddet i hett tvålvatten. Skölj och torka noga.

2. Tvätta inte stänkskyddet i diskmaskin.

3. Använd inte rengöringsmedel med slipverkan.

4. Sätt tillbaka stänkskyddet genom att passa in tapparna i falsen längst bak i ugnens övre del. Lyft och tryck den främre delen av skyddet tills skyddet knäpps fast.

Luftfilter

Rengör luftfiltret varje vecka för bästa luftintag. Tvätta filtret med ett milt rengöringsmedel, utblandat i hett vatten. Använd ej ugnen utan filter. Filtret sitter strax under ugnsluckan.

• Avlägsna genom att dra ut filterstiften.
• Sätt tillbaka filtret genom att placera det över luftintaget. Tryck därefter in stiften.

Om ugnen inte fungerar:

• Kontrollera att ugnen är kopplad till en egen krets.
• Kontrollera att ugnen är kopplad till en jordad och polariserad krets. (Kontakta elektriker för att bekräfta).
• Kontrollera säkring och överspänningsskydd.

Om ugnslampan inte fungerar:

• Kontrollera att glödlampan är ordentligt iskruvad.
• Kontrollera att glödlampan inte är sönder.

Om ugnen fungerar sporadiskt:

- Kontrollera filterintag och utsläpp så att de inte är blockerade.

Om ugnen inte kan programmeras då knappen trycks in:

- Öppna och stäng ugnsluckan. Tryck på knappen igen.

Om ugnen krånglar:

- Koppla ur ugnen, vänta en minut och koppla in den igen.

Om ugnen är i drift men inte värmer maten:

- Ställ en kopp vatten i ugnen. Värm den under en minut. Om vattnets temperatur inte har stigit, fungerar inte ugnen korrekt.

Varning

Avlägsna aldrig det yttre höljet, för att förebygga risk för potentiellt livsfarlig elektrisk stöt. Det yttre höljet får endast avlägsnas av auktoriserad serviceperson.

Bildskärmen kan visa följande servicekoder under drift:

S1

CS

PCE1

PCE5

PCE6

FL

FH

PL

-HOT

HI

LO

Kontakta en auktoriserad serviceperson om ugnens bildskärm visar någon annan kod än "HOT", "HI" eller "LO". Service måste utföras innan ugnen kan användas.

• Om bildskärmen visar "HOT" betyder detta att ugnens magnetronrör är överhettat. Ugnen avbryter automatiskt matlagningssekvensen, och slår på avsvalningsfläkten tills magnetronröret har nätt normal temperatur. Då magnetronröret har nätt normal temperatur, kommer normal drift att återupptas.

- Om bildskärmen visar "HI" eller "LO" är inmatningsspänningen för hög eller för låg. Eftersom resultatet av matlagningen kan variera från det normala, är ugnen obrukbar i detta tillstånd. Normal drift återupptas så snart inmatningsspänningen blir normal.

Ange produktinformation, inklusive modell-, serie- och tillverkningsnummer, samt inköpsdatum, vid kontakt med leverantör. Modell-, serie- och tillverkningsnummer finns på produktseriebrickan. Garantiservice måste utföras av auktoriserad serviceperson. Amana rekommenderar vidare att en auktoriserad serviceperson anlitas även efter det att garantin upphört att gälla.

INTERNATIONAL KOMMERSIELL MICROVÅGSUGN

BEGRÄNSAD ETT ÅRS GARANTI

BEGRÄNSAD TRE ÅRS GARANTI

Amana Appliances garanterar denna produkt när den ursprungliga användaren använder ugnen för kommersiellt matlagningsbruk.

FÖRSTA ÅRET

Amana Appliances kommer att byta ut alla delar f.o.b. Amana, Iowa, USA, som har visat sig vara defekta till följd av brister i material eller utförande.

Amana Appliances kommer att byta ut alla elektriska delar f.o.b. Amana, Iowa, USA, som har visat sig vara defekta till följd av brister i material eller utförande.

ÄGARENS SKYLDIGHETER:

- att visa kvitto.

• att visa normal aktsamhet, inklusive rengöring enligt anvisningar i ägarhandboken,
• att byta ut de delar som ägaren själv kan byta i de fall då anvisningar ges i ägarhandboken,
• att se till att produkten görs tillgänglig för service,
• att betala för premiumservicekostnader för service på annat än servicegivarens normala affärstider,
• att betala för servicekostnader som har att göra med produktinstallation och kundinformation.

EJ TÄCKT AV GARANTIN:

• normal produktskötsel och rengöring
• förlust av, eller trasiga, luftfilter
  • glödlampor
• förlust av, eller trasiga, fettskärmar
  • transportskador
  • söndriga keramiska hyllor
• allmän restoration

• funktionsfel till följd av:

• icke-auktoriserad service

• upbyggnad av flott eller annat material till följd av felaktig rengöring eller skötsel
• skador på apparaten till följd av oavsiktligt eller avsiktligt agerande
• anslutning till felaktig strömkälla
• force majeur
• drift av en tom ugn
• användning av felaktiga behållare eller matberedningskärl som åstadkommer skada på produkten

GARANTINS BEGRÄNSNINGAR:

• Garantin börjar gälla från och med datumet för det ursprungliga köpet.
• Garantin gäller produkter som används för NORMAL kommerciell matberedning.
• Service måste utföras av en person som är auktori-serad att utföra service på Amanas produkter.

GARANTIN BLIR OGILTIG OM:

• serieplåten görs oläslig,
• produkten ändras av användaren,
• produkten inte installeras eller används i enlighet med tillverkarens anvisningar.

RAYTHEON INTERNATIONAL ÄR UNDERINGA OMSTÄNDIGHETER ANSVARIGA FÖR TILLFÄLLIGA KOSTNADER ELLER EFTERFÖLJANDE SKADOR

Vid frågor rörande det ovanstående, kontakta utrustningens återförsäljare eller:

1-800-843-0304, inom USA
1-319-622-5511, utanför USA
