Produkttyp	Mikrovågsugn som kan placeras
Märke	Amana
Modell	RCS1050MPB
Mått (B x D x H)	52 x 40 x 30 cm
Vikt	12 kg
Kapacitet	42 L (1,5 ft³)
Mikrovågseffekt	1000 W
Förbrukad effekt	1500 W
Spänning	230 V / 50 Hz
Installationstyp	Fristående på bänkskiva
Huvudfunktioner	Upptining, snabb tillagning, stegvis tillagning, timer
Underhåll och rengöring	Rengör med fuktig trasa och mild tvål
Säkerhet	Inbyggt barnlås
Reservdelar och reparerbarhet	Reservdelar finns hos eftermarknadsservice
Allmän information	Bruksanvisning medföljer, 240 sidor

Vanliga frågor - RCS1050MPB AMANA

Vad är kapaciteten på mikrovågsugnen Amana RCS1050MPB?

Kapaciteten är cirka 42 liter (1,5 kubikfot), idealisk för familjerätter.

Hur rengör jag insidan av mikrovågsugnen?

Använd en mjuk trasa fuktad med tvålvatten. Undvik slipande rengöringsmedel. För lukter, värm en skål vatten med citron.

Vad är effekten på denna mikrovågsugn?

Mikrovågseffekten är 1000 watt, med en totalförbrukning på 1500 watt.

Har mikrovågsugnen en upptiningsfunktion?

Ja, den har en automatisk upptining baserad på matens vikt.

Hur aktiverar jag barnlåset?

Tryck på Stopp-knappen i 3 sekunder. En ljudsignal bekräftar aktiveringen. För att avaktivera, upprepa åtgärden.

Kan jag använda metallkärl i denna mikrovågsugn?

Nej. Metallkärl orsakar gnistor. Använd mikrovågssäkra fat (glas, keramik, lämplig plast).

Vilka är de yttre måtten på mikrovågsugnen?

Ungefärliga mått är 52 cm bredd, 40 cm djup och 30 cm höjd.

Hur ställer jag in tillagningstiden?

Vrid timerknappen (eller använd sifferknapparna) för att välja önskad tid, tryck sedan på Start.

Mikrovågsugnen låter under drift, är det normalt?

Ja, fläkten och magnetronen ger ifrån sig ett surrande ljud. Om ljudet blir mycket högt, kontrollera att apparaten står plant.

Var kan jag ladda ner den fullständiga bruksanvisningen?

Bruksanvisningen finns kostnadsfritt på notice-facile.com i PDF-format på flera språk, inklusive svenska.

BRUKSANVISNING RCS1050MPB AMANA

1. Tryk på Ⓐ (START)knappen.

Flere opvarmningsfaser

Flere opvarmningsfaser

Innehållsförteckning

Viktiga säkerhetsföreskrifter 220

Försiktighetsåtgärder för att förebygga eventuell

exponering för stora mängder mikrovågsenergi ...... 223

Jordningsanvisningar 224

Installation

Yttre ekvipotentiellt jordad terminal....224

Placering av utrustningen 224

Radiostörningar 224

Knappar....225

Bildskärmar 226

Drift

Bildskärm vid start 227

Driftspaus 227

Att eliminera misstag 227

Programmerade tider och tillagningsnivåer ......227

Drift med programmerade knappar ....227

Genomgång av programmerade knappar ......228

Manuell tidsinställning 228

Programmering

Programmerade nummerknappar 229

Att programmera flera moment .....229

Användaralternativ 231

Redskap och kokskärl för mikrovågsugn

Checklista för redskap och kokkärl....233

Skötsel och rengöring

Byte av ugnslampan 233

Rengöring av insida, utsida och lucka ......234

Rengöring av stänkskydd 234

Rengöring av luftutsläppsventiler....235

Innan service tillkallas ....235

Snabbinstruktioner....236

Garanti....238

Då leverantören kontaktas, skall produktinformation ges. Produktinformationen finns på utrustningens serieplåt. Skriv in följande information:

Modellnummer

Tillverkningsnummer

Serie- eller S/N-nummer

Inköpsdatum

Återförsäljarens namn och adress

Behåll en kopia av kvittot för framtida bruk eller om garantiservice behövs.

Om du har några frågor, eller vill komma i kontakt med en serviceperson, ber vi dig att ringa en återförsäljare.

Garantiservice måste utföras av en auktoriserad serviceperson. Amana rekommenderar vidare, att en auktoriserad serviceperson kontaktas, om service behövs efter garantins utgång.

Mikrovågseffekt

Modell RFS511MP* avger 1100 watt I.E.C. 705 mikrovågseffekt till ugnens insida.

Modell RFS59MP* avger 900 watt I.E.C. 705 mikrovågseffekt till ugnens insida.

Modell RFS58MP* avger 800 watt I.E.C. 705

mikrovågseffekt till ugnens insida.

Modell RCS1050MP* avger 1000 watt I.E.C. 705 mikrovågseffekt till ugnens insida.

Denna produkt uppfyller kraven som anges i EU:s direktiv rörande låg spänning 73/23/EEC, samt EMC direktiv 89/336/EEC, vilket anges av CE-märkningen.

VIKTIGA SÄKERHETSFÖRESKRIFTER

Känn igen denna symbol som ett SÄKERHETSmeddelande

WARNING

Vid användning av elektrisk utrustning måste grundläggande säkerhetsföreskrifter iakttagas för att minska risken för brännskada, elektrisk stöt, brand eller personskada.

1. LÄS alla anvisningar innan utrustningen används.

2. LÄS OCH IAKTTAG de specifika "FÖRSIKTIGHETSÅTGÄRDER na FÖR ATT FÖREBYGGA EVENTUELL EXPONERING FÖR STORA MÄNGDER MIKROVÅGSENERGI" som anges på sidan 223.

3. Denna utrustning MÅSTE JORDAS. FÅR EN-DAST ANSLUTAS TILL KORREKT JORDAT UTTAG. Se "JORDNINGSANVISNINGAR" på sidan 224.

4. Denna utrustning får ENDAST placeras eller installeras i enlighet med installationsföreskrifterna i denna handbok.

5. Vissa produkter, till exempel ägg och förseglade produkter - typ tillslutna glasburkar - kan explodera och BÖR EJ VÄRMAS i denna ugn.

6. Denna utrustning bör ENDAST användas i enlighet med den avsedda användningen enligt beskrivningen i denna handbok. Använd ej frätande kemikalier eller ångor i denna utrustning. Denna typ av ugn är särskilt utformad för att värma upp eller laga mat. Den är ej avsedd för industriellt bruk eller för laboratoriebruk.

7. I likhet med all annan utrustning, är det nödvändigt att hålla BARN under NOGGRANN UPP-SIKT då de använder denna produkt.

8. ANVÄND EJ denna utrustning om den har en skadad sladd eller stickkontakt, om den ej fun- gerar ordentligt eller om utrustningen har skadats eller tappats.

9. Denna utrustning, inklusive nätsladden, får ENDAST servas av behörig servicepersonal. Särskilda verktyg krävs för service av utrustningen. Kontakta närmaste auktoriserade servicecenter för undersökning, reparation eller justering.

10. TÄCK EJ ÖVER eller blockera några öppningar i utrustningen.

11. FÖRVARA EJ denna utrustning utomhus. ANVÄND EJ denna produkt i närheten av vatten - till exempel en diskho, i en våt källare, i närheten av en simbassäng eller dylikt.

12. NEDSÄNK EJ sladden eller stickkontakten i vatten.

13. Håll sladden på AVSTÅND från HETA ytor.

14. LÄT EJ sladden hänga över kanten på ett bord eller en bänk.

15. Läs anvisningarna för rengöring av ugnsluckan i kapitlet "Skötsel och rengöring" i handboken på sidan 233.

16. Endast avsedd för kommersiellt bruk.

SPARA DESSA ANVISNINGAR

VIKTIGA SÄKERHETSFÖRESKRIFTER

Var försiktig

För att minska risken för brand inuti ugnen:

a. TILLAGA EJ mat för länge. Passa noga utrustningen om papper, plast eller andra brännbara föremål placeras inuti ugnen i matlagningssyfte.
b. Ta bort ståltrådssnoddar från pappers- eller plastpåsar innan dessa placeras i ugnen.

c. STÄNG UGNSLUCKAN, stäng av ugnen och dra ur sladden eller stäng av strömmen vid säkringen eller proppskåpet, om materialet inuti ugnen skulle fatta eld. Branden kan sprida sig om ugnsluckan öppnas.
d. ANVÄND EJ ugnen som förvaringsplats. LÄMNA EJ pappersprodukter, matberedningskärl eller mat i ugnen då den ej är i bruk.

VIKTIGA SÄKERHETSFÖRESKRIFTER

Var försiktig

För att undvika personskador eller skada på egendom:

1. Rör kraftigt om i, eller håll upp vätskor före uppvärmning med mikrovågsugn för att förhindra spontan kokning eller eruption. Överhetta ej. Om luft ej blandas in i en vätska, kan vätskan eruptera i ugnen eller efter avlägsnande från ugnen.
2. Fritera ej i ugnen. Fettet kan överhettas och vara farligt att hantera.
3. Koka eller värm ej upp ägg i sitt skal eller med en obruten äggula i mikrovågsugn. Tryck kan bildas och eruptera. Stick hål på äggulan med en gaffel eller en kniv före tillagning.
4. Stick hål på skinnet på potatis, tomater och liknande produkter före tillagning i mikrovågs- ugn. Om skinnet är genomstucket kommer ångan att släppas ut jämnt fördelad.
5. Använd ej utrustningen om den är obelastad eller om det inte finns mat i ugnsutrymmet.

6. Använd endast popcorn i förpackningar som är avsedda för mikrovågsugn och som är försedda med etikett att de är avsedda för användning i mikrovågsugn. Poppningstiden kan variera beroende på ugnens spänning. Fortsätt ej uppvärmningen efter det att poppandet har upphört, annars kommer popcornen att brännas eller brinna. Lämna ej ugnen utan tillsyn.

7. Använd ej vanliga ugnstermometrar i ugnen. De flesta ugnstermometrar innehåller kvicksilver vilket kan orsaka en elbåge, funktionsfel eller skada på ugnen.

8. Värm ej upp nappflaskor i ugnen.
9. Använd ej metallföremål i ugnen.
10. Använd aldrig papper, plast eller andra brännbara material som ej är avsedda för matlagning.
11. Följ tillverkarens rekommendationer vid matlagning med pappers-, plast- eller andra brännbara material.
12. Använd ej hushållspapper som innehåller nylon eller andra syntetiska fibrer. Upphettade syntetiska material kan smälta och leda till att papperet antänds.
13. Hetta ej upp förseglade behållare eller plastpåsar i ugnen. Mat eller vätska kan expandera plötsligt, vilket kan leda till att behållaren eller påsen kan gå sönder. Stick hål på, eller öppna behållaren eller påsen, före uppvärmning.
14. För att förebygga funktionsfel på eventuell pacemaker, skall du tala med din läkare eller pacemakerns tillverkare, om hur mikrovågsenergi påverkar pacemakern.

VIKTIGA SÄKERHETSFÖRESKRIFTER

FÖRSIKTIGHETSÅTGÄRDER FÖR ATT FÖREBYGGA EVENTUELL EXPONERING FÖR STORA MÄNGDER MIKROVÅGSENERGI

a. FÖRSÖK INTE att använda ugnen med luckan öppen eftersom detta kan leda till skadlig exponering för mikrovågsenergi. Det är viktigt att inte bryta eller förstöra säkerhetslåsen.
b. PLACERA EJ något objekt mellan ugnens framsida och ugnsluckan så att smuts eller rengöringsmedel kan ansamlas på förseglingsytorna.

c. ANVÄND EJ ugnen om den är skadad. Det är i synnerhet viktigt att ugnsluckan kan stängas ordentligt och att inga skador finns på (1) ugnsluckan (böjd), (2) gångjärn och lås (sönder eller lösa), (3) ugnsluckans förseglingar och förseglingsytor.
d. Ugnen bör EJ justeras eller repareras av någon annan än behörig servicepersonal.

Varning!

För att undvika risk för elektriska stötar eller dödsfall måste denna utrustning vara jordad.

Varning!

Modifiera ej stickkontakten, för att undvika risk för elektriska stötar eller dödsfall.

Denna apparat MÅSTE vara jordad. I händelse av en elektrisk kortslutning, kommer jordningen att minska risken för elektrisk stöt genom att ge en utgång för den elektriska strömmen. Denna ugn är försedd med en jordad sladd, som har en jordad kontakt. Kontakten måste vara kopplad till ett uttag, som är korrekt installerat och jordat.

Kontakta behörig elektriker eller serviceperson, om du inte till fullo förstår jordningsanvisningarna, eller om du är tveksam huruvida utrustningen är korrekt jordad.

Använd ej förlängningssladd. Låt en behörig elektriker installera ett lämpligt uttag, om sladden är för kort. Denna ugn bör kopplas till en separat 50 hertz krets med den elektriska gradering, som visas i tillämplig illustration. Modellen kräver 230 volt matarspänning. Om ugnen delar en krets med annan utrustning, kan följden bli längre tillagningstider och kortslutna säkringar.

230 Volt - 16 A 230 Volt - 13 A

Yttre ekvipotentiellt jordad terminal

En del modeller är försedda med en sekundär jordningsterminal.

Terminalen ger en yttre jordningsanslutning, som används tillsammans med kontaktens jordningsstift. Den sitter utanpå ugnens baksida, och är markerad med den symbol som visas nedan.

Uppackning av ugnen

• Kontrollera utrustningen för skador, typ bucklor i ugnsluckan eller inuti ugnen.
• Rapportera utan dröjsmål bucklor och skador till inköpsstället. Försök inte använda ugnen om den är skadad.
• Avlägsna allt material ur ugnen.
• Vänta några timmar med att nätansluta ugnen, om den har förvarats i ett mycket kallt utrymme.

Placering av utrustningen

• Det bör finnas minst 1 ^1/2 tum/3,81 centimeter fritt utrymme runt utrustningens sidor och överdel. Om luften kan flöda fritt, kyls utrustningens elektriska komponenter ner. Om luftflödet hindras, kan detta medföra att ugnen inte fungerar ordentligt och att de elektriska komponenternas livslängd förkortas.
• Placera ej ugnen bredvid eller ovanför en värmekälla, till exempel en pizzaugn eller frityrkokare. Detta kan medföra att ugnen inte fungerar ordentligt och kan förkorta de elektriska komponenternas livslängd.
• Blockera inte eller täck över ugnsfiltret.
• Se till att det finns utrymme för rengöring.

Radiostörningar

När mikrovågsugnen är i drift, kan störningar i mottagning av radio-, TV- eller annan utrustning uppstå.

Störningarna kan reduceras eller elimineras på följande sätt:

• Rengör ugnsluckan och förseglingsytorna enligt anvisningarna i kapitlet "Skötsel och rengöring".
• Placera radio, TV, etc. så långt borta från ugnen som möjligt.
• Använd en korrekt installerad antenn för radio, TV etc., för att få en starkare mottagning.

Effektnivå

Används för att ställa in effektnivån. Ugnen kan arbeta med full eller reducerad effekt; eller utan effekt. Om ugnens effektnivå är ställd till 0%, sker ingen uppvärmning under den förinställda tiden. Effekten ökas i steg om 10% i taget. Om du inte väljer effektnivå, drivs ugnen med 100% effekt.

Används för att ange uppvärmningstid utan att ändra de programmerade nummerknapparna.

Knappar 1-0

Används för att påbörja uppvärmningen med förinställda tider och effektnivåer, eller för att ställa in tiderna vid manuell tidsinställning.

RESET (ÅTERSTÄLLNING)

Avslutar programmeringsläget och pausar matlagningen mitt i en matlagningscykel.

START

Startar program med manuell tidsinställning eller återstartar en pausad matlagningscykel. Används för att gå vidare till nästa användaralternativ. Sparar programmerade tider och effektnivåer vid inställning av knapparna.

- Visas efter det att ugnen har kopplats in. Öppna ugnsluckan för att återställa.

- Visar upptining, 30 sekunders uppvärmningstid samt knapp 8.

• „visas att knapparna kan programmeras. Visar att ugnen pausas eller är klar för nästa inställning.

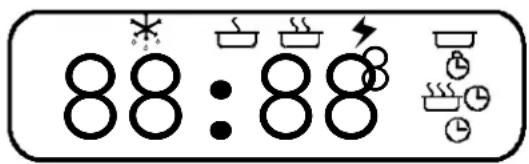

• "88:88" — visas uppvärmningstiden.
• syns när ugnen alstrar mikrovågsenergi.
• *visas vid kontroll av moment med reducerad effekt eller vid paus.
• Liten "8" anger att knappen håller på att programmeras i programmeringsläget.
• En del indikatorer på bildskärmen syns, men tänds ej.

- "OP:11"— syns vid programmering av användaralternativläge. Se avsnittet "Användaralternativ" i denna handbok för programmeringsinstruktioner.

• Anger programmeringsläge och tillagningsmoment.
• Se programmeringsavsnittet i denna handledning för programmeringsinstruktioner.

Bildskärm vid start

Efter det att utrustningen har kopplats in, kommer bildskärmen att visa 4 långa streck och ett kort. Öppna och stäng ugnsluckan för att återställa bildskärmen och aktivera knapparna.

- Öppna ugnsluckan för att avbryta driften. Ugnsfläkten kommer att fortsätta att gå. Stäng ugnsluckan och tryck på ① (START) för att återuppta ugnsdriften.

- Tryck på ∇ (ÄTERSTÄLL) för att avbryta driften. Bildskärmen kommer att fortsätta att visa nedräkningstiden. Tryck på Ⓐ (START) för att återuppta ugnsdriften och tidsnedräkningen.

Att eliminera misstag

• Om ugnen inte är i drift, skall du trycka på
  ∇ (ÄTERSTÄLL) för att radera bildskärmen.
• Om ugnen är i drift, skall du trycka en gång på ∇ (ÄTERSTÄLL) för att stoppa driften, och därefter ytterligare en gång för att radera bildskärmen.
• Om ugnsluckan är öppen och tiden visas på bildskärmen, skall du stänga ugnsluckan och trycka på (ÄTERSTÄLL) för att radera bildskärmen.

Programmerade tider och tillagningsnivåer

De förinställda knapparna är programmerade på fabriken med full effekt.

Knappar Uppvärmningstider

1 10 sekunder
2 20 sekunder
3 30 sekunder
4 45 sekunder
5 1 minuter
6 1 minuter 30 sekunder
7 2 minuter
8 3 minuter
9 4 minuter
0 5 minuter

Drift med programmerade knappar

Ugnen är försedd med 10 förinställda nummerknappar. Instruktionerna gäller fabriksinställningen.

Omprogrammerade ugnar kan reagera annorlunda än nedanstående beskrivning.

1. Öppna ugnsluckan, placera mat i ugnen och stäng ugnsluckan.

• Bildskärmen kommer att visa 📊
- Fläkten sätts igång och ljuset tänds.
- Om knappen inte har tryckts in inom 30 sekunder, skall du öppna ugnsluckan och stänga den igen.

1. Tryck på önskad nummerknapp.

2. Ugnen sätts igång och nedräkning sker.

3. Bildskärmen visar endast, am mikrovågsenergi alstras.
4. Nedräkning sker för tillagningstiden.

5. Tryck på de förinställda knapparna, innan eller efter det att uppvärmningscykeln fullbordats, om du önskar ytterligare uppvärmningstid.

6. När uppvärmningstiden är över, upphör driften och en signal hörs.

Genomgång av programmerade knappar

1. Öppna ugnsluckan.

• Bildskärmen visar 📊
- Fläkten sätts i gång och ljuset tänds.
- Om dörren stängs eller om (ÄTERSTÄLL) trycks in innan den programmerade sekvensen är fullbordad, kommer ugnen att gå ur programmeringsläget.

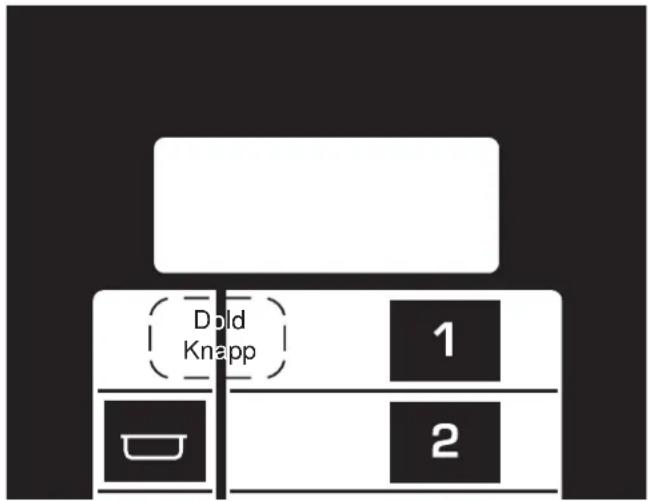

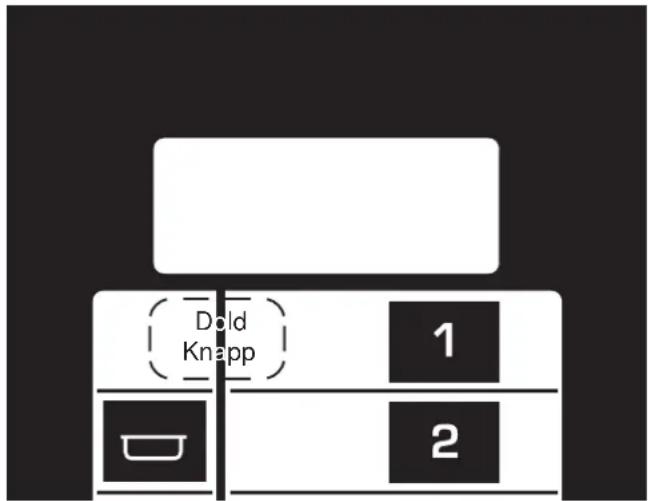

1. Håll (TIDSINSTÄLLNING) intryckt i ca 15 sekunder.

- En signal kommer att höras efter 15 sekunder. Bildskärmen kommer att visa "P".

1. Tryck på önskad nummerknapp.

- Bildskärmen kommer att visa uppvärmningstid.

1. Tryck på ⚫ (TIDSINSTÄLLNING) för att gå igenom de olika tillagningsmomenten för knappen.

- Först visas som hastigast på bildskärmen "P" och tillagningsmomentet. Därefter visas uppvärmningstid.

1. Tryck på Ⓐ (START) efter det att du har kontrollerat den förinställda knappen.

- Upprepa moment 3-5 om du vill kontrollera ytterligare förinställda knappar.

1. Lämna programmeringsläget genom att trycka på ∇ (ÅTERSTÄLLNING), eller genom att stänga ugnsluckan.

Manuell tidsinställning

1. Öppna ugnsluckan, placera maten i ugnen och stäng ugnsluckan.
   • Bildskärmen visar
2. Fläkten sätts igång och ljuset är tänt.

3. Om knappen inte har tryckts ner inom 30 sekunder, skall du öppna och stänga ugnsluckan.

4. Tryck på ⬇ (TIDSINSTÄLLNING).

- Bildskärmen visar "0000" och 📊

1. Programmera önskad matlagningstid med hjälp av nummerknapparna.

- Till exempel: Om du vill att uppvärmning skall ske i 2 minuter och 30 sekunder, skall du trycka på 2, 3 och 0.

1. Tryck på en effektnivåknapp (om det krävs annan effektnivå än 100%).

- Bildskärmen visar aktuell effektnivå (om den är annan än 100%).

1. Tryck på Ⓐ (START).

2. Ugnen sätts igång och nedräkningen börjar.

3. Bildskärmen visar endast när mikrovågsenergi alstras.

4. Om du valde annan effektnivå än 100 procent, kommer bildskärmen att visa effektnivån.

5. När uppvärmningstiden är över, upphör driften och en signal hörs.

Programmerade nummerknappar

1. Öppna ugnsluckan.

• Bildskärmen visar

- Fläkten sätts igång och ljuset tänds.

- Om dörren stängs eller om ∇ (ÄTERSTÄLL) trycks in innan programmeringssekvensen är fullbordad, kommer ugnen att gå ur programmeringsläget.

1. Håll knapp 1 intryckt i ca 15 sekunder.

- Efter 15 sekunder kommer en signal att höras. Bildskärmen kommer att visa "P".

1. Tryck på önskad nummerknapp.

- Bildskärmen kommer att visa uppvärmningstid, effektnivå (om annan effektnivå än 100% har ställts in) samt knappnummer.

1. Tryck på nummerknapparna för önskad tillagnings- tid.

- Om du valde annan effektnivå än 100 procent, kommer bildskärmen att visa effektnivån.

1. Tryck på en effektnivåknapp (om det krävs annan effektnivå än 100 procent).

- Bildskärmen visar gällande effektnivå (om annan nivå än 100 procent är inställd).

1. Tryck på Ⓑ (START) för att spara den nya uppvärmningstiden och effektnivån i ugnens minne.

• Bildskärmen visar "P".

- Upprepa moment 3-8, om du vill programmera ytterligare knappar.

1. Gå ur programmeringsläget genom att trycka på ∇ (ÄTERSTÄLL) eller genom att stänga ugnsluckan.

Att programmera flera moment

Ugnen kan programmeras till fyra separata uppvärmningsmoment utan avbrott.

1. Öppna ugnsluckan.

• Bildskärmen visar

- Fläkten sätts igång och ljuset tänds.

- Om dörren stängs eller om ∇ (ÄTERSTÄLL) trycks in innan programmeringssekvensen är fullbordad, kommer ugnen att gå ur programmeringsläget.

1. Håll knapp 1 intryckt i ca 15 sekunder.

- Efter 15 sekunder kommer en signal att höras. Bildskärmen kommer att visa "P".

1. Tryck på önskad nummerknapp.

- Bildskärmen kommer att visa uppvärmningstid, effektnivå (om annan effektnivå än 100% har ställts in) samt knappnummer.

1. Tryck på nummerknapparna för önskad tillagnings- tid.

- Om du valde annan effektnivå än 100 procent, kommer bildskärmen att visa effektnivån.

1. Tryck på en effektnivåknapp (om det krävs annan effektnivå än 100 procent).

- Bildskärmen visar gällande effektnivå (om annan nivå än 100 procent är inställd).

1. Tryck på ⬇ (TIDSINSTÄLLNING).

- Först visas som hastigast på bildskärmen "P2" för meny, programmeringläge. Därefter visas på bildskärmen tillagningstid och effektnivå för tillagningsmomentet. - Upprepa moment 5-8, för att programmera upp till ytterligare fyra tillagningsmoment.

1. Tryck på Ⓐ (START) för att spara den nya uppvärmningstiden och effektnivån i ugnens minne.

2. Gå ur programmeringsläget genom att trycka på ∇ (ÅTERSTÄLL) eller genom att stänga ugnsluckan.

Deaktivering av programmerad knapp

1. Öppna ugnsluckan.

• Bildskärmen visar 📊
- Fläkten sätts igång och ljuset tänds.
- Om dörren stängs eller om ∇ (ÄTERSTÄLL) trycks in innan programmeringssekvensen är fullbordad, kommer ugnen att gå ur programmeringsläget.

1. Håll knapp 1 intryckt i ca 15 sekunder.

2. Efter 15 sekunder kommer en signal att höras. Bildskärmen kommer att visa "P".

3. Tryck på önskad nummerknapp.
4. Bildskärmen kommer att visa uppvärmningstid, effektnivå (om annan effektnivå än 100% har ställts in).
5. Tryck på den dolda knappen.
6. "dddd" samt knappnummer kommer att visas på bildskärmen.
7. Tryck på Ⓐ (START)för att spara i ugnens minne.
8. Upprepa momenten, om du vill aktivera knappen.
9. Gå ur programmeringsläget genom att trycka på ∇ (ÄTERSTÄLL) eller genom att stänga ugnsluckan.

Aktivering av programmerad knapp

1. Öppna ugnsluckan.

• Bildskärmen visar
- Fläkten sätts igång och ljuset tänds.
- Om dörren stängs eller om ∇ (ÄTERSTÄLL) trycks in innan programmeringssekvensen är fullbordad, kommer ugnen att gå ur programmeringsläget.

1. Håll knapp 1 intryckt i ca 15 sekunder.
2. Efter 15 sekunder kommer en signal att höras. Bildskärmen kommer att visa "P".
3. Tryck på önskad nummerknapp.
4. Bildskärmen kommer att visa uppvärmningstid, tillagningsnivå och effektnivå (om annan effektnivå än 100% har ställts in).
5. Tryck på den dolda knappen.
6. "0000" samt, kommer att visas på bildskärmen.
7. Programmera knappen enligt avsnittet "Programmerade nummerknappar", moment 5-7.
8. Tryck på Ⓘ (START)för att spara i ugnens minne.
9. Upprepa momenten om du vill aktivera knappen.
10. Gå ur programmeringsläget genom att trycka på ∇ (ÅTERSTÄLL) eller genom att stänga ugnsluckan.

Användaralternativ

1. Öppna ugnsluckan. Bildskärmen visar "door" (dörr).

- Om dörren stängs eller om (ÅTERSTÄLL) trycks in innan programmeringssekvensen är fullbordad, kommer ugnen att gå ur programmeringsläget.

1. Tryck på knapp 1 i cirka 15 sekunder.

- Efter 15 sekunder hörs en signal. Bildskärmen visar "P".

1. Tryck på den dolda knappen.

- Bildskärmen visar "OP:1(0,1-3)".

- "OP" betyder alternativt programmeringsläge, den första siffran representerar alternativet och den andra siffran representerar de funktioner som för närvarande är inställda för alternativet.

1. Tryck på Ⓐ (START) för att gå vidare till nästa alternativ. Se tabellen för alternativ.

2. Tryck på en siffra för att byta alternativ. (0,1-3).

3. Tryck på Ⓐ (START) för att spara ändringarna.

- Upprepa steg 4-6 för att ändra ytterligare alternativ.

1. Tryck på ∇ (ÅTERSTÄLL) eller stäng ugnsluckan för att gå ur programmeringsläget.

Alternativ
Nummerknapp Bildskärm () = standardinställning

1 OP:10 Förhindrar förlängning av uppvärmningstiden under uppvärmningen.OP:11 (Medger förlängning av uppvärmningstiden under uppvärmningen.)
2 OP:20 En 3 sekunder lång signal hörs efter varje uppvärmningscykel.OP:21 (4 korta signaler hörs efter varje uppvärmningscykel.)
3	O	P	:	3	0(Medger 99 minuter och 99 sekunders uppvärnOP:31 Medger 10 minuters uppvärmningstid.
4	O	P	:	4	0Ingen signal hörs, när en knapp trycks in.OP:41 (Signal hörs, när en knapp trycks in.)
5	O	P	:	5	0(Nedräkningen av uppvärmningstiden kan återluckan har öppnats under cykeln.)OP:51 Nedräkningen av uppvärmningstiden kan inte återupptas, efter det attugnsluckan har öppnats under cykeln.
6	O	P	:	6	0(Möjliggör användning av effektnivåer.)OP:61 Förhindrar användning av effektnivåer.
7 OP:70 Stänger av signalen i slutet av uppvärmningscykeln.OP:71 Ställer in en låg signal som skall höras i slutet av uppvärmningscykeln.OP:72 Ställer in en medelhög signal som skall höras i slutet av uppvärmningscykeln.OP:73 (Ställer in en hög signal som skall höras i slutet avuppvärmningscykeln.)
8 OP:80 Ställer in ugnen till normal drift. Fläkten sätts i gång då ugnen är i drift.OP:81 (Ställer in ugnen till omedelbar drift. Fläkten sätts igång närugnsluckan öppnas.)
9	O	P	:	9	0(Möjliggör användning av variabel tidsinställknappar.)OP:91 Endast förinställda knappar kan användas.
0	O	P	:	0	0(Gör att låsning kan ställas in.)OP:01 Låsning kan inte ställas in.

Redskap och kokkärl för mikrovågsugn

Skötsel och rengöring

Rekommenderas Rekommenderas ej

Glas/stengods Aluminiumfolie
Tyg av naturliga fibrer Påsar från livsmedelsbutik
Ej återvunnet papper Återvunnet papper
Plast Blyhaltig kristall
Trä Tidningspapper
	Metall
	Porslin med metallkant

Checklista för redskap och kokkärl

Gör så här för att kontrollera att redskapen är säkra för användning i mikrovågsugn.

1. Placera ett decilitermått av glas bredvid det kärl som skall testas i mikrovågsugnen.
2. Värm upp med full effekt under 1 minut.

3. Kontrollera kärlets och vattnets temperatur.

4. Om kärlet förblir svalt och vattnet är varmt, så är kärlet mikrovågssäkert.

5. Om kärlet är något varmt, bör det endast användas för uppvärmning under korta perioder.
6. Om kärlet är varmt och vattnet är kallt, skall kärlet inte användas. Kärlet förblir svalt om det inte absorberar mikrovågor och mikrovågorna absorberas av vattnet. Kärlet blir varmt om det absorberar mikrovågor.

En auktoriserad serviceperson måste kontrollera utrustningen en gång om året. Skriv ned alla service-tillfällen samt reparationer för framtida bruk.

Byte av ugnslampan

Var försiktig

Koppla ur nätsladden eller säkringen till apparaten före byte av glödlampan, för att undvika eventuellt livsfarlig elektriska stötar. Slå på strömmen igen efter det att glödlampan har bytts ut.

Var försiktig

Använd handskar för att skydda händerna mot skär- och brännsår om glödlampan skulle gå sönder. Låt lampan svalna om den är för varm.

Verktyg och glödlampa

• Skyddshandskar

• Vanlig skruvmejsel eller en 14 tums hylsnyckel.
  • Glödlampa på 230 volt, 25 watt

• Koppla ur ugnen.

• Avlägsna skruven från ugnens baksida och ta bort luckan.
• Se bild nedan.
• Tag bort glödlampan genom att skruva den motsols. Var försiktig eftersom glödlampan kan vara het och den kan gå sönder.
• Sätt i en ny glödlampa 230 volt, 25 watt.
• Koppla in ugnen.

A—Lucka för åtkomst av glödlampa.

Rengöring av insida, utsida och lucka

Varning!

För att undvika svåra personskador och dödsfall, måste nätsladden kopplas ur eller säkringen slås ifrån, innan ugnen rengörs.

Rengör mikrovågsugnen med en mjuk svamp eller trasa samt ett milt rengöringsmedel utblandat i varmt vatten. Krama ur svampen eller trasan innan den används i ugnen. Man kan koka en kopp med vatten i mikrovågsugnen för att lösa upp smutsen före rengöringen, om så önskas.

• Använd ej rengöringsmedel med slipverkan eller rengöringsmedel med ammoniak. Dessa kan skada ytan.
• Häll aldrig vatten direkt i mikrovågsugnen.
• Rengör inte ugnen med högtrycksstråle.

Rengöring av stänkskydd

Var försiktig

För att undvika skador på ugsutrymmet, skall ugnen ej användas utan att stänkskyddet är monterat på plats. Elbågar kommer att skada ugsutrymmet, stödribban och bladet, om ugnen används utan att skyddet sitter på plats.

Stänkskyddet håller överdelen av mikrovågsugnen och antennen rena. Tvätta bort smutsen från skyddet med en fuktig trasa eller rengör med ett milt rengöringsmedel utblandat i vatten. Avlägsna stänkskyddet för att underlätta rengöringen.

1. Dra ur kontakten för att stoppa antennens rotation innan stänkskyddet avlägsnas.
2. Placera fingrarna på skyddets framsida och drag framåt och nedåt.
3. Undvik att böja antennen då skyddet avlägsnas eller sätts tillbaka.

1. Tvätta skyddet i hett tvålvatten. Skölj och torka noga.

2. Tvätta inte stänkskyddet i diskmaskin.

3. Använd inte rengöringsmedel med slipverkan.

4. Sätt tillbaka stänkskyddet genom att passa in tapparna i falsen längst bak i ugnens övre del. Lyft och tryck den främre delen av skyddet tills skyddet knäpps fast.

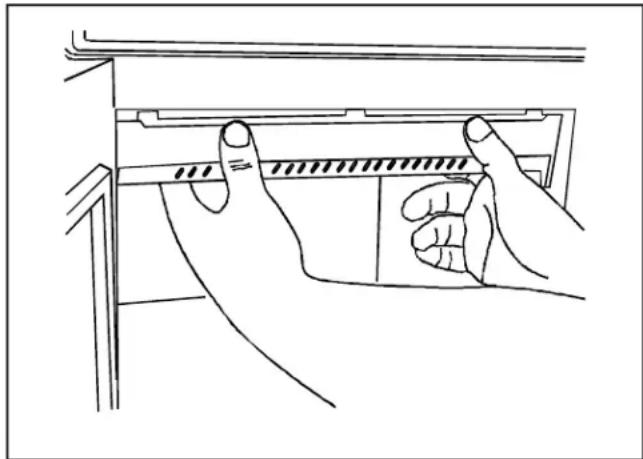

Rengör luftfiltret regelbundet för att förebygga överhettning och skada på ugnen.

Var försiktig!

Lyft inte ugnen i ugnsluckan. Annars kan ugnsluckan skadas.

Filtret sitter under ugnens kontrollpanel. Rengör luftfiltret varje vecka för god luftcirkulation. Tvätta filtret med varmt vatten och ett milt rengöringsmedel. Använd ej ugnen, om filtret inte är monterat. Avlägsna filtret före rengöring. Grip tag i fliken och för ut filtret.

Rengöring av luftutsläppsventiler

Kontrollera om matos har ansamlats utmed utsläppsgallret på ugnens baksida. Rengör luftventilen med en fuktig trasa för att tillförsäkra ordentligt luftflöde.

A—Luftutsläppsventil

Om ugnen inte fungerar:

• Kontrollera att ugnen är kopplad till en egen krets.
• Kontrollera att ugnen är kopplad till en jordad och polariserad krets. (Kontakta en elektriker för att bekräfta detta.)
• Kontrollera säkring och överspänningsskydd.

Om ugnslampan inte fungerar:

• Kontrollera att glödlampan är ordentligt iskruvad.
• Kontrollera att glödlampan inte är sönder.

Om ugnen fungerar sporadiskt:

- Kontrollera att intag och utsläpp inte är blockerade.

Om ugnen inte kan programmeras då knappen trycks in:

- Öppna och stäng ugnsluckan. Tryck på knappen igen.

Om ugnen krånglar:

- Koppla ur ugnen, vänta en minut och koppla in den igen.

Om ugnen är i drift men inte värmer maten:

- Ställ en kopp vatten i ugnen. Värm vattnet under en minut. Om vattnets temperatur inte har stigit, innebär detta att ugnen inte fungerar korrekt.

Varning

Avlägsna aldrig det yttre höljet, för att förebygga risk för potentiellt livsfarliga elektriska stötar. Det yttre höljet får endast avlägsnas av auktoriserad serviceperson.

Om du har några frågor, eller vill komma i kontakt med en serviceperson, ber vi dig att ringa en återförsäljare. Garantiservice måste utföras av en auktoriserad serviceperson. Amana rekommenderar vidare, att en auktoriserad serviceperson kontaktas, om service behövs efter garantins utgång.

Läs "Viktiga säkerhetsanvisningar" innan "snabbinstruktionerna" används. För obesvarade frågor hänvisar vi till de specifika avsnitten med detaljer i denna handbok.

Att använda programmerade knappar

1. Öppna ugnsluckan, placera maten i ugnen och stäng ugnsluckan.
2. Tryck på önskad nummerknapp.
3. Ugnen slutar värma och ugnssignalen hörs när uppvärmningstiden har gått ut.

Genomgång av programmerade knappar

1. Öppna ugnsluckan.
2. Håll (TIDSINSTÄLLNING) nedtryckt i cirka 15 sekunder.
3. Tryck på önskad nummerknapp.
4. Kontrollera knappens uppvärmningsmoment genom att trycka på ⚙️ (TIDSINSTÄLLNING).
5. Tryck på Ⓐ (START) för att kontrollera den förinställda knappen.
6. Lämna programmeringsläget genom att trycka på ∇ (ÅTERSTÄLLNING) eller genom att stänga ugnsluckan.

Manuell tidsinställning

1. Öppna ugnsluckan, placera mat i ugnen och stäng ugnsluckan.
2. Tryck på ⬇ (TIDSINSTÄLLNING).
3. Ställ in önskad tillagningstid med hjälp av nummerknapparna.
4. Tryck på en effektnivåknapp, om det krävs annan effektnivå än 100%.
5. Tryck på Ⓐ (START).
6. När uppvärmningstiden har gått ut, kommer driften att upphöra och en signal hörs.

Programmerade nummerknappar

1. Öppna ugnsluckan.
2. Håll knapp 1 nedtryckt i cirka 15 sekunder.
3. Tryck på önskad nummerknapp.
4. Ställ in önskad tillagningstid med hjälp av nummerknapparna.
5. Tryck på en effektnivåknapp, om det krävs annan effektnivå än 100%.
6. Spara den nya uppvärmningstiden och effektnivån i ugnens minne genom att trycka på Ⓐ (START).
7. Lämna programmeringsläget genom att trycka på ∇ (ÅTERSTÄLLNING) eller genom att stänga ugnsluckan.

Flera uppvärmningsmoment

1. Öppna ugnsluckan.
2. Håll knapp 1 nedtryckt i cirka 15 sekunder.
3. Tryck på önskad nummerknapp.
4. Ställ in önskad tillagningstid med hjälp av nummerknapparna.
5. Tryck på en effektnivåknapp, om det krävs annan effektnivå än 100%.
6. Tryck på ⚙ (TIDSINSTÄLLNING).
7. Spara den nya uppvärmningstiden och effektnivån i ugnens minne genom att trycka på Ⓓ (START).
8. Lämna programmeringsläget genom att trycka på ∇ (ÄTERSTÄLLNING) eller genom att stänga ugnsluckan.

Deaktivering av programmerad knapp

1. Öppna ugnsluckan.
2. Håll knapp 1 nedtryckt i cirka 15 sekunder.
3. Tryck på önskad nummerknapp.
4. Tryck på dold knapp.
5. Spara informationen i ugnens minne genom att trycka på Ⓐ (START).
6. Lämna programmeringsläget genom att trycka på ∇ (ÅTERSTÄLLNING) eller genom att stänga ugnsluckan.

Aktivering av programmerad knapp

1. Öppna ugnsluckan.
2. Håll knapp 1 nedtryckt i cirka 15 sekunder.
3. Tryck på önskad nummerknapp.
4. Tryck på dold knapp.
5. Programmera knappen i enlighet med "Programmerade nummerknappar", moment 5-7.
6. Spara informationen i ugnens minne genom att trycka på Ⓐ (START).
7. Lämna programmeringsläget genom att trycka på ∇ (ÅTERSTÄLLNING) eller genom att stänga ugnsluckan.

1. Öppna och stäng ugnsluckan.
2. Tryck på ⚫ (TIDSINSTÄLLNING).
3. Tryck på knapparna 1, 3, 5 och 7 i följd.
4. Tryck på ⬇ (TIDSINSTÄLLNING).

Användaralternativ

1. Öppna ugnsluckan.
2. Håll knapp 1 nedtryckt i cirka 15 sekunder.
3. Tryck på den dolda knappen.
4. Gå vidare till nästa alternativ genom att trycka på ① (START) Se tabell för tillgängliga alternativ.
5. Tryck på en nummerknapp (0, 1-3) för att byta alternativ.
6. Spara informationen genom att trycka på ① (START)
7. Lämna programmeringsläget genom att trycka på ∇ (ÅTERSTÄLLNING) eller genom att stänga ugnsluckan.

Amana® INTERNATIONAL KOMMERSIELL MICROVÅGSUGN BEGRÄNSAD ETT ÅRS GARANTI BEGRÄNSAD TRE ÅRS GARANTI

Amana Appliances garanterar denna produkt när den ursprungliga användaren använder ugnen för kommersiellt matlagningsbruk.

FÖRSTA ÅRET

Amana Appliances kommer att byta ut alla delar f.o.b. Amana, Iowa, USA, som har visat sig vara defekta till följd av brister i material eller utförande.

Amana Appliances kommer att byta ut alla elektriska delar f.o.b. Amana, Iowa, USA, som har visat sig vara defekta till följd av brister i material eller utförande.

ÄGARENS SKYLDIGHETER:

• att visa kvitto,
• att visa normal aktsamhet, inklusive rengöring enligt anvisningar i ägarhandboken,
• att byta ut de delar som ägaren själv kan byta i de fall då anvisningar ges i ägarhandboken,
• att se till att produkten görs tillgänglig för service,
• att betala för premiumservicekostnader för service på annat än servicegivarens normala affärstider,
• att betala för servicekostnader som har att göra med produktinstallation och kundinformation.

EJ TÄCKT AV GARANTIN:

• normal produktskötsel och rengöring
- förlust av, eller trasiga, luftfilter
- glödlampor
- förlust av, eller trasiga, fettskärmar
- transportskador
• söndriga keramiska hyllor
- allmän restoration
- funktionsfel till följd av

- icke-auktoriserad service

- uppbyggnad av flott eller annat material till följd av felaktig rengöring eller skötsel

- skador på apparaten till följd av oavsiktligt eller avsiktligt agerande

- anslutning till felaktig strömkälla

- force majeur

- drift av en tom ugn

- användning av felaktiga behållare eller matberedningskärl som åstadkommer skada på produkten

GARANTINS BEGRÄNSNINGAR:

• Garantin börjar gälla från och med datumet för det ursprungliga köpet.
• Garantin gäller produkter som används för NORMAL kommerciell matberedning.
• Service måste utföras av en person som är auktoriserad att utföra service på Amanas produkter.

GARANTIN BLIR OGILTIG OM:

• serieplåten görs oläslig,
• produkten ändras av användaren,
• produkten inte installeras eller används i enlighet med tillverkarens anvisningar.

AMANA INTERNATIONAL ÄR UNDER INGA OMSTÄNDIGHETER ANSVARIGA FÖR TILLFÄLLIGA KOSTNADER ELLER EFTERFÖLJANDE SKADOR\*

Vid frågor rörande det ovanstående, kontakta utrustningens återförsäljare eller:

1-319-622-5511, utanför USA
