417-079 - Avfuktare Anslut - Gratis bruksanvisning och manual

Produkttyp	Avfuktare
Varumärke	Anslut
Modell	417-079
Nominell spänning	230 V ~ 50 Hz
Effekt	440 W
Luftflöde	100 m³/h
Avfuktningskapacitet	20 L / 24 h
Temperaturområde	5 – 35 °C
Kylmedium	R134A
Tankvolym	3 L
Ljudnivå	45 / 48 dB
Mått (B x H x D)	350 x 510 x 245 mm
Vikt	13.5 kg
Driftlägen	Avfuktning, Kontinuerlig avfuktning
Timer	0 – 24 timmar (automatisk start/stopp)
Fläkthastigheter	Normal, Turbo
Målintervall för luftfuktighet	35 – 85 % RH (i steg om 5 %)
Display	Visar inställd eller faktisk luftfuktighet (±5%)
Vattenavledning	Manuell (tank) eller kontinuerlig (slang, 16,5/13,5 mm)
Automatisk avfrostning	Ja
Automatisk omstart	Efter strömavbrott återgår till tidigare inställningar
Luftfilter	Tvättbart (använd inte vatten; rengör månadsvis)
Rengöring av vattenbehållare	Var 2–4:e vecka med milt rengöringsmedel; ej diskmaskinssäker
Säkerhetsfunktioner	Automatisk avstängning när tanken är full eller borttagen; 3 minuters fördröjning för omstart

Vanliga frågor - 417-079 Anslut

Hur ställer jag in önskad luftfuktighetsnivå?

Tryck på knapparna + eller - på kontrollpanelen för att justera målfuktigheten mellan 35% och 85% relativ luftfuktighet i steg om 5%. Displayen visar den inställda luftfuktigheten.

Hur tömmer jag vattenbehållaren?

När behållaren är full piper enheten 8 gånger och visar P2 på displayen. Håll i båda sidorna av behållaren och dra den rakt ut. Häll ut vattnet, sätt sedan tillbaka behållaren ordentligt så startar avfuktaren automatiskt.

Hur rengör jag luftfiltret?

Koppla först bort avfuktaren. Ta bort vattenbehållaren, tryck filterluckan inåt och dra ner filtret. Rengör det med varmt tvålvatten, skölj och låt det torka helt innan du sätter tillbaka det. Tvätta aldrig filtret i diskmaskin och använd det inte utan filter.

Vad betyder felkoderna?

AS: fuktighetssensorfel. ES: temperatursensorfel. P1: avfrostning pågår. P2: vattenbehållaren är full eller inte isatt. E3: allmänt funktionsfel. EC: köldmedieläckage upptäckt. Vid ihållande fel, koppla ur och kontakta din återförsäljare.

Kan jag använda kontinuerlig avledning istället för vattentanken?

Ja. Ta bort avtappningspluggen på baksidan av avfuktaren och anslut en slang (16,5/13,5 mm diameter, säljs separat). Se till att slangen leder nedåt till ett avlopp. Tanken behövs inte vid kontinuerlig avledning.

Var ska jag placera avfuktaren?

Placera den på en plan, stabil yta inomhus. Lämna minst 20 cm fritt utrymme på alla sidor för luftcirkulation. Håll den borta från värmekällor och minst 1 m från brandfarliga material.

Varför låter avfuktaren mycket?

Möjliga orsaker: ett igensatt luftfilter, enheten lutar eller ytan är ojämn. Rengör filtret, placera avfuktaren på ett plant golv och se till att den är stabil.

Hur fungerar den automatiska avfrostningen?

Om frost bildas på förångarslingorna stannar kompressorn medan fläkten fortsätter tills frosten smälter (P1-kod visas). Detta är normalt och enheten återgår automatiskt.

Vad händer efter ett strömavbrott?

Avfuktaren har automatisk omstart. När strömmen återkommer fortsätter den med de tidigare inställda funktionerna.

Hur ofta ska jag rengöra vattenbehållaren?

Rengör vattenbehållaren var 2 till 4:e vecka med milt rengöringsmedel och färskt vatten för att förhindra mögel och bakterier. Tvätta den inte i diskmaskin.

BRUKSANVISNING 417-079 Anslut

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• Läs dessa anvisningar noga före användning och spara dem för framtida behov. Felsökningsschemat hjälper dig att identifiera orsaken till vanliga problem och hur de ska avhjälpas. Kontakta återförsäljaren vid problem som inte behandlas i felsökningsschemat.
• Luftavfuktaren är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av luftavfuktaren av någon med ansvar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med luftavfuktaren. Låt inte barn använda, rengöra eller underhålla luftavfuktaren utan övervakning.
• Barn ska hållas under uppsikt så att de inte leker med luftavfuktaren.
• Om nätkabeln är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.
• Luftavfuktaren ska installeras i enlighet med anvisningarna och gällande regler.
• Luftavfuktaren får inte placeras närmare brännbart material än 1 m.
• Underhåll och eventuella reparationer ska utföras av auktoriserad serviceverkstad.
• Överbelasta inte nätuttag eller anslutning.
• Starta/stoppa inte luftavfuktaren genom att bryta/återställa strömförsörjningen.
• Använd inte skadad eller olämplig sladd.
• Ändra aldrig sladden eller stickproppen. Anslut luftavfuktaren till en egen strömkrets. Rör inte vid sladden eller stickproppen med våta händer.
• Placera inte luftavfuktaren nära värmekällor. Risk för brand.
• Stäng omedelbart av luftavfuktaren och dra ut sladden i händelse av onormalt ljud, onormal lukt, rök eller annan avvikelse.
• Försök aldrig demontera eller reparera luftavfuktaren på egen hand.
• Stäng av luftavfuktaren och dra ut sladden före rengöring.
• Använd inte luftavfuktaren i närheten av brännbara vätskor eller gaser.
• Drick inte vattnet från luftavfuktaren.
• Stäng av luftavfuktaren innan vattenbehållaren tas ut.
• Flytta inte luftavfuktaren med vatten i vattenbehållaren.

VIKTIGT!

• Använd inte luftavfuktaren i trånga utrymmen.
• Utsätt inte luftavfuktaren för risk för vattenständk.
• Placera luftavfuktaren på plant, stabilt underlag.
• Täck aldrig över inlopps- eller utloppsöppningar.
• Använd inte luftavfuktaren i närheten av kemikalier.
• För aldrig in kroppsdelar eller föremål i inlopps- eller utloppsöppningar.
• Placera inte tunga föremål på sladden. Dra sladden så att inte blir trampad eller klämd.
• Kliv eller sitt inte på luftavfuktaren.
• Sätt alltid i filtret ordentligt. Rengör filtret varannan vecka.
• Om vatten tränger in i luftavfuktaren, stäng av den, koppla bort den från nätspänning och kontakta behörig servicerepresentant eller annan kvalificerad personal.
• Ställ aldrig vattenfyllda föremål som vaser på luftavfuktaren.

Elsäkerhet

• Tekniska data för apparaten anges på typskylten på apparatens baksida.
• Stickproppen ska anslutas till korrekt installerat jordat nätuttag.
• Ändra aldrig stickproppen på något sätt. Låt behörig elektriker installera ett jordat nätuttag om stickproppen inte passar i nätuttaget.
• Nätuttaget ska vara åtkomligt.
• Använd inte förlängningssladd om det inte är absolut nödvändigt. Eventuell förlängningssladd ska vara godkänd för apparaten.
• Dra ut sladden före rengöring, service och/eller andra ingrepp.

TEKNISKA DATA

Märkspänning 230 V	~50 Hz
Effekt 440 W
Luftflöde 100 m3/h
Avfuktningskapacitet 20 l/24 h
Temperaturområde 5–35 °C
Köldmedium	R134A
Tankvolym 3 l
Ljudnivå 45/48 dB
Mått 350 x 510 x 245 mm
Vikt 13,5 kg

BESKRIVNING

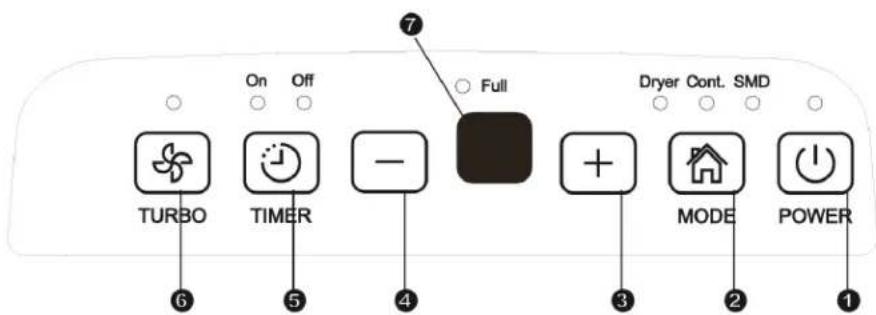

Manöverpanel

1. POWER. Tryck för att starta/stänga av luftavfuktaren. OBS! När kompressorn startar eller stannar hörs ett starkt ljud. Detta är helt normalt.
2. MODE. Tryck för att välja driftläge: Avfuktning eller kontinuerlig avfuktning.
3. OBS! Torkning och smart avfuktning finns inte på alla modeller.
4. ÖKA/MINSKA. Inställningsknappar för luftfuktighet. Målluftfuktigheten kan ställas in mellan 35 och 85 % relativ luftfuktighet, i steg om 5 %. För lägre målluftfuktighet, tryck på knappen –. För högre målluftfuktighet, tryck på knappen +.
5. TIMER. Använd knapparna – och + för att ställa in tid för automatisk start och automatiskt stopp mellan 0 och 24. Tryck för att aktivera automatisk start och automatiskt stopp. Används tillsammans med knapparna – och +.
6. TURBO. Används för att ställa in fläktvarvtalet. Tryck för att välja högt eller normalt fläktvarvtal. Välj högt fläktvarvtal för maximal avfuktning. Välj normalt fläktvarvtal för tyst drift.
7. DISPLAY. Vid inställning visas inställd luftfuktighet mellan 35 och 85 % eller tid för automatisk start/automatiskt stopp (0–24). Därefter visas faktisk luftfuktighet (noggrannhet ± 5 %) mellan 30 och 90 % RH (relativ luftfuktighet).

Fel- och varningskoder

AS – Felindikering från fuktgivare. Dra ut och sätt i sladden. Kontakta återförsäljaren om felet kvarstår.
ES – Felindikering från temperaturgivare. Dra ut och sätt i sladden. Kontakta återförsäljaren om felet kvarstår.
P1 – Avfrostning. Vänta tills luftavfuktaren avfrostats. Felindikeringen försvinner när luftavfuktaren avfrostats.
P2 – Vattenbehållaren är full eller inte korrekt monterad. Töm vattenbehållaren och sätt i den korrekt.
E3 – Funktionsfel. Dra ut och sätt i sladden. Kontakta återförsäljaren om felet kvarstår.

EC – Köldmedieläckage detekterat. Kontakta återförsäljaren.

Luftavfuktarens delar

1. Handtag
2. Synglas för vattennivå
3. Vattenbehållare
4. Luftutlopp
5. Manöverpanel

1. Luftinlopp
2. Luftfilter
3. Hållare för nätkabell
4. Nätkabel med stickpropp
5. Hjul

HANDHAVANDE

Placering

• Använd inte luftavfuktaren utomhus.
• Luftavfuktaren är endast avsedd för hushållsbruk. Den är inte avsedd för industriell eller kommersiell användning.
• Placera luftavfuktaren på plant, stabilt underlag som klarar vikten av luftavfuktaren med full vattenbehållare.

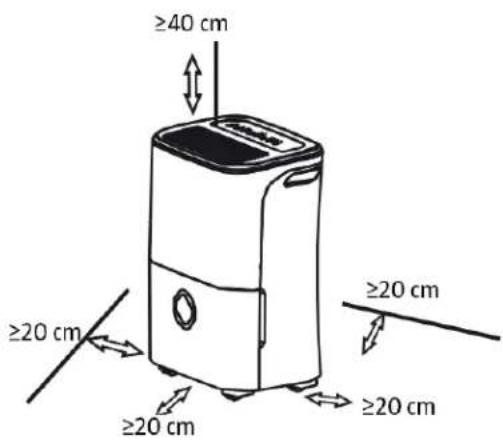

• Lämna minst 20cm fritt utrymme på alla sidor, för att säkerställa tillräcklig luftcirkulation.
• Lägsta drifttemperatur är 5 °C. Vid lägre temperatur kan frost bildas på evaporatorslingorna, vilket försämrar luftavfuktaren prestanda.
• Placera luftavfuktaren på avständ från värmekällor.
• Använd luftavfuktaren för att säkerställa lämplig luftfuktighet för till exempel böcker och värdesaker samt för att förebygga fuktskador.
• Kör luftavfuktaren endast i slutna utrymmen.
• Stäng fönster, dörrar och andra öppningar för maximal effekt.

Innan första användning

• Vid första användning ska apparaten köras kontinuerligt i 24 timmar.
• När luftavfuktaren stängts av kan den inte startas förrän efter 3 minuter.
• Anslut luftavfuktaren till en egen strömkrets.
• Placera luftavfuktaren på lämpligt ställe och säkerställ att nätuttaget är lätt tillgängligt.
• Anslut luftavfuktaren endast till jordat nätuttag, 220–240 VAC, 50 Hz.
• Kontrollera att vattenbehållaren är korrekt isatt, annars fungerar inte luftavfuktaren.

TÖMNING AV VATTEN

Vattnet kan tappas av på två sätt:

Vattenbehållare

1. När luftavfuktaren är avstängd och vattenbehållaren full ljuder 8 ljudsignaler, indikeringslampan för full vattenbehållare blinkar och P2 visas på displayen.
2. När luftavfuktaren är igång och vattenbehållaren full stängs kompressorn av. Fläkten går ytterligare 30 sekunder för att avlägsna vattnet från kondensorn. Därefter stängs fläkten av, 8 ljudsignaler ljuder, indikeringslampan för full vattenbehållare blinkar och P2 visas på

displayen.

1. Dra försiktigt ut vattenbehållaren. Fatta stadigt tag i handgreppen på sidorna och dra behållaren rakt ut. Sätt inte ned behållaren – bottnen är ojämn och den kan inte stå stadigt.
2. Häll ut vattnet och sätt tillbaka behållaren. Kontrollera att vattenbehållaren är korrekt isatt, annars fungerar inte luftavfuktaren.
3. Luftavfuktaren startar automatiskt när behållaren sätts tillbaka.

1. Fatta stadigt tag i handgreppen på sidorna och dra behållaren rakt ut.

1. Lyft upp vattenbehållaren. 3. Töm ut vattnet.

• Rör inte vid några delar inne i apparaten när du tar ut vattenbehållaren, det kan skada apparaten.
• Skjut försiktigt in vattenbehållaren i apparaten, annars kan apparaten skadas.
• Torka bort eventuellt spillvatten i apparaten innan behållaren sätts tillbaka.

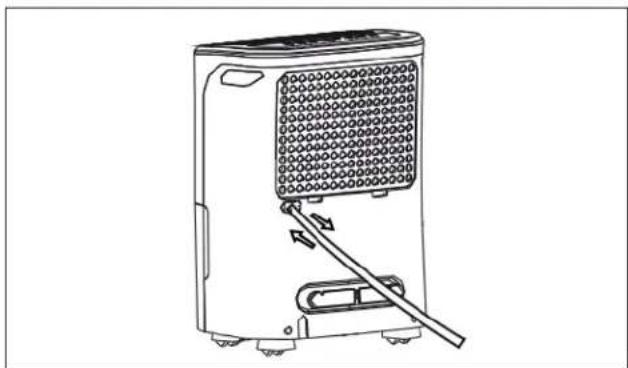

Vattnet kan avtappas automatisk till avlopp via en slang med diameter 16,5/13,5 mm (säljs separat).

1. Avlägsna avtappningspluggen på luftavfuktarens baksida och lägg undan den på säkert ställe.
2. Anslut slangen. Kontrollera att anslutningen är tät.
3. Dra slangen till lämpligt avlopp. Avloppet måste ligga lägre än luftavfuktarens avtappningsanslutning.
4. Slangen ska löpa nedåt mot avloppet. Undvik att dra slangen så att den viks eller går över hinder.

• Avlägsna slangen och sätt i gummipluggen när avtappningsslangen inte används.
• Avtappningsslangen får inte vikas.
• Avtappningsslangen får inte böjas.

Automatisk avstängning

Flottörbrytaren stänger av luftavfuktaren när vattenbehållaren är full eller inte korrekt isatt, samt när vattenbehållaren tas ut. Luftavfuktaren stängs av automatiskt när den inställda, önskade, luftfuktigheten nås.

Startfördröjning 3 minuter

När luftavfuktaren stoppats kan den inte startas förrän efter 3 minuter. Detta är en skyddsfunktion och är helt normalt. Luftavfuktaren startas automatiskt efter 3 minuter.

Automatisk avfrostning

Om frost bildas på evaporatorslingorna stängs kompressorn av och fläkten går tills frosten smält.

Automatisk återstart

När strömförsörjningen återställs efter strömavbrott startar luftavfuktaren om med den tidigare inställda funktionen.

UNDERHÅLL

OBS! Stäng av luftavfuktaren och dra ut sladden före rengöring.

Rengöring av galler och hölje

• Rengör gallren för luftinlopp och -utlopp med dammsugare eller borste.
• Använd vatten och milt rengöringsmedel. Använd inte starka eller slipande rengöringsmedel.
• Utsätt inte luftavfuktaren för vattenständk – det kan skada isoleringen och medfora risk för elolycksfall och/eller orsaka korrosion.

Rengöring av vattenbehållare

- Rengör vattenbehållaren varannan till var fjärde vecka, för att förhindra tillväxt av mögel, bakterier etc. Häll lite rent vatten med milt rengöringsmedel i vattenbehållaren, skvalpa runt, håll ut och skölj. OBS! Diska inte vattenbehållaren i diskmaskin. Kontrollera efter rengöring att vattenbehållaren är korrekt isatt, annars fungerar inte luftavfuktaren.

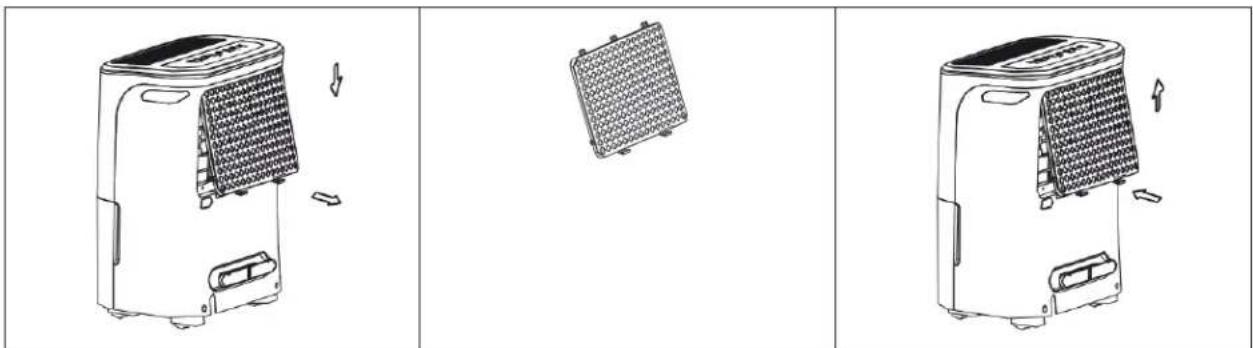

RENGÖRING AV LUFTFILTER

- Kontrollera och rengör luftfiltret, som sitter innanför det främre gallret, minst en gång i månaden. OBS! Tvätta inte filtret med vatten eller i diskmaskin

1. Dra ut vattenbehållaren.
2. Tryck fliken på filtret lätt inåt för att lossa filtret från hållaren och dra ut filtret nedåt.
3. Rengör filtret med varmt tvålvatten. Skölj och låt torka före montering. Kör inte filtret i diskmaskin.
4. Sätt i filtret i luftavfuktaren, tryck fliken inåt och tryck filtret uppåt. OBS! Kör aldrig luftavfuktaren utan filter – damm och föroreningar försämrar luftavfuktarens prestanda.

Om luftavfuktaren inte ska användas under en längre tid

• Stäng av luftavfuktaren, vänta ett dygn och töm sedan vattenbehållaren.
• Rengör luftavfuktaren, vattenbehållaren och luftfiltret.
• Linda upp nätkabeln och säkra den med bandet på baksidan av luftavfuktaren.
• Täck luftavfuktaren med en plastpåse.
• Förvara luftavfuktaren stående i torrt, väl ventilerat utrymme.

OBS! Lossa skruven på vattenbehållarens lock före rengöring och sätt tillbaka den efteråt.

Kontrollera nedanstående punkter innan du kontaktar återförsäljaren för eventuell service.

Problem Möjlig orsak
Luftavfuktaren startar inte. Nätkabeln är inte korrekt ansluten till nätuttaget.
	Säkringar har löst ut.
	Inställd målluftfuktighet har uppnåtts eller vattenbehållaren är full.
	Vattenbehållaren är inte korrekt isatt.
Luften avfuktas inte korrekt. Luftavfuktaren har inte arbetat tillräckligt länge.
	Luftflödet till luftavfuktaren är blockerat av möbler, gardiner eller liknande.
	För hög målluftfuktighet är inställd.
	Dörrar, fönster etc. är inte stängda.
	För låg rumstemperatur (lägre än 5 °C).
	Någonting i rummet avger fuktighet.
Luftavfuktaren bullrar. Luftfiltret är igensatt.
	Luftavfuktaren lutar.
	Underlaget är inte horisontellt.
Frost på evaporatorslingorna. Detta är helt normalt. Luftavfuktaren avfrostas automatiskt.
Vatten på underlaget. Läckage från avtappningsslang eller anslutning.
	Ingen avtappningsslang är ansluten, och gummipluggen är inte isatt.
