Produkttyp	Energimätare
Modell	PM 498
Märke	Clas Ohlson
Driftspänning	230 V AC, 50 Hz
Maximal resistiv belastning	16 A, 3680 W
Minsta mätström	0,005 A
Minsta mäteffekt	ca. 1 W
Strömvisning	0,00–16,00 A
Spänningsvisning	190–276 V
Batterier (minnesbackup)	2 × 1,5 V LR44
Display	3-radig, belyst
Mätnoggrannhet	±3 % (spänning, ström, effekt, energi)
Driftstemperatur	5–40 °C
Max. luftfuktighet	90 % RF
Användningsområde	Inomhus, höjd upp till 2000 m
Överlastlarm	Inställbar i W eller A
Standby-läge	Mäter förbrukning under 35 W
Nollställning	Möjlig för kWh, kostnad, tid, max A/W
Rengöring	Med mjuk, fuktig trasa; inga lösningsmedel
Säkerhetsanvisningar	Endast för inomhusbruk, modifiera inte, reparation av fackman
Avfallshantering	Enligt lokala bestämmelser

Vanliga frågor - PM 498 Clas Ohlson

Hur ställer jag in elpriset (Cost/kWh)?

Tryck flera gånger på DOWN-knappen tills "COST/kWh €" visas i displayen. Tryck sedan på SET, den första siffran blinkar. Ställ in önskat värde med UP eller DOWN och bekräfta med SET. Upprepa för alla siffror (max 999,999 €/kWh). För att spara, tryck flera gånger på SET eller vänta 15 sekunder.

Hur ställer jag in överlastlarmet?

Tryck flera gånger på UP-knappen tills "OVERLOAD" visas. Tryck på SET för att gå till inställningsläge. Välj med UP/DOWN mellan W (effekt) och A (ström). Tryck på SET för att ställa in första siffran (max 9999 W eller 99,99 A). För att spara, tryck flera gånger på SET eller vänta 15 sekunder. Larmet avaktiveras om du ställer värdet på 0.

Hur återställer jag mätvärdena (kWh, kostnad, tid)?

Håll ned Mode-knappen i cirka tre sekunder tills en kort signal hörs. Detta raderar förbrukningen (kWh), totalkostnaden (cost) och totaltiden.

Vad betyder standby-läget?

Standby-läget mäter energiförbrukningen och tiden för apparater som förbrukar mindre än 35 W (t.ex. TV i standby). Tryck på Mode-knappen för att växla mellan normalläge och standby-läge. I standby-läget visas en standby-symbol.

Vilka batterier behövs för energimätaren?

Det krävs två 1,5 V knappceller LR44 (ingår i leveransen). Batterierna fungerar som minnesbackup vid strömavbrott. Vid längre tids användning (över en månad) bör batterierna tas ur.

Hur rengör jag energimätaren?

Dra ur enheten ur uttaget och torka av den med en mjuk, fuktig trasa. Vid behov kan du använda ett milt rengöringsmedel. Använd inte slipande rengöringsmedel eller lösningsmedel. Undvik att vätska kommer in i enheten.

Displayen visar oläsliga tecken eller ingenting. Vad gör jag?

Tryck på valfri knapp för att aktivera displayen. Om det inte hjälper, kontrollera batterierna: De måste sättas i med pluspol (+) utåt. Utför vid behov en återställning (ta ur batterierna och sätt i dem igen).

Kan energimätaren användas utomhus?

Nej, enheten är endast avsedd för inomhusbruk. Den måste skyddas mot fukt, direkt solljus och extrema temperaturer.

Hur visas maximal ström (Max A) eller maximal effekt (Max W)?

Tryck flera gånger på UP-knappen tills "Max A" eller "Max W" visas i den övre displayraden. Det visade värdet är det högsta värdet sedan senaste nollställning. För att återställa, välj värdet med UP, tryck på DOWN tills "kWh" visas, och håll SET intryckt i ca tre sekunder.

Hur växlar jag mellan visningslägena i övre och mellersta raden?

Tryck på UP-knappen för att växla i övre raden mellan V, A, Max A, W, Max W och OVERLOAD. Tryck på DOWN-knappen för att växla i mellersta raden mellan kWh, cost/kWh och cost.

BRUKSANVISNING PM 498 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Säkerhet

• Produkten är endast avsedd för inomhusbruk.
• Anslutna apparaters märkspänning måste överensstämma med elenergimätarens specifikationer.
• Produkten får inte ändras, modifieras eller demonteras.
• Rådfråga en behörig elektriker om du är osäker på funktion eller användning av produkten.
• Demontering eller reparation av produkten får endast utföras av en kvalificerad tekniker som har kunskap om produkten och gällande regler.
• Skydda elenergimätaren från fukt, vibrationer, starka magnetfält, direkt solljus och extrema temperaturer.

2. Produktbeskrivning

• PM - 498 är en elenergimätare som mäter den elektriska energi som förbrukas av en ansluten elförbrukare.
• Kostnaden för den förbrukade energin visas (du måste dock ta reda på vilket pris som du betalar per kWh och ställa in det på elenergimätaren).
• Elenergimätaren kan även registrera och larma vid eventuell överbelastning.
• Två olika mätvärden registreras automatiskt – förbrukning över och under 35 W. Normalt läge visar energiförbrukningen över 35 W och standby-läge visar förbrukningen under 35 W (den funktionen gör att du kan se hur stor kostnaden blir om du inte stänger av elförbrukaren helt).

3. Batterier

Före användning måste du sätta i två 1,5 V knappcellsbatterier av typ LR44 (medföljer) i mätaren. Batterierna är inte uppladdningsbara.

• Dra ur elenergimätaren ur eluttaget och skruva ur de två skruvarna som håller batterilocket på baksidan.
• Sätt in de två batterierna i batterifacket med (+) utåt.
• Skruva fast locket på batterifacket igen.

De två batterierna är till för att lagra visade värden (backup) under strömavbrott eller om någon tar bort mätaren från uttaget. Om du inte ska använda mätaren under längre tid (mer än en månad) är det bäst att ta ur batterierna och spara dem för senare användning.

Obs! Om batterierna är monterade vid leveransen kan det finnas en plastremsa som skyddar dem från urladdning i butiken, dra ur remsan om den sticker ut vid batterilocket. Prova om batterierna är monterade genom att trycka på någon av knapparna, lyser displayen är batterierna monterade och energimätaren är färdig för användning.

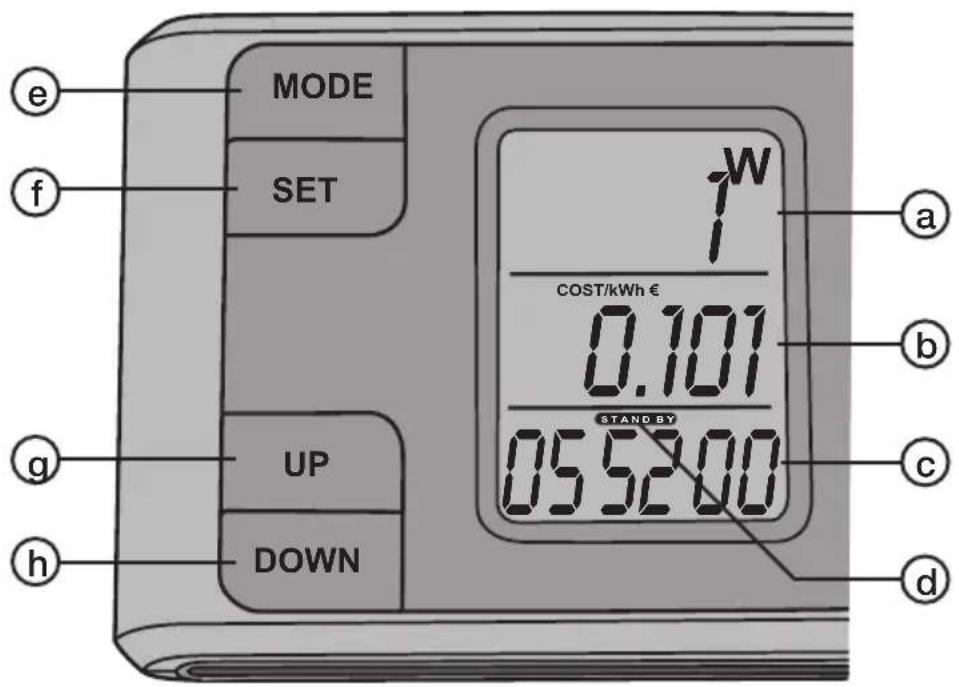

4. Display

Displayen är indelad i tre rutor. När energimätaren ansluts till ett eluttag aktiveras displayen. Om du tar bort energimätaren från eluttaget släcks displayen efter ca 30 sekunder för att spara batteri. Displayen aktiveras endast om du trycker på någon av knapparna när den inte är ansluten till ett eluttag.

(a) Övre raden

Här visas spänning (V), strömstyrka (A), max. strömstyrka (max A), effekt (W), max. effekt (max W) samt inställning av larm för överbelastning (i W eller A).

(b) Mellanraden

Här visas använd energi (kWh), inställt pris (cost/kWh) och total kostnad (cost).

(c) Nedre raden

Här visas total drifttid (TT:MM:SS till TTTT:MM) för den energi som förbrukats av den apparat som varit ansluten till mätarens uttag. Två visningslägen finns: normal och standby. Om ingen strömförbrukare är ansluten stannar klockan.

• I normalläge visas tid och förbrukning för en ansluten produkt.
• I standbyläge visas standby-ikonen (d) och tid och förbrukning för en ansluten produkt som förbrukar mindre än 35 W.

5. Knappar och funktioner

(e) [Mode]

Växla mellan visning av standby- och normalläge (Se 4. Display).

(f) [SET]

Inställning av energipris: COST/kWh (kostnad per kWh) och larm för överbelastning: OVERLOAD (W eller A).

(g) [UP] Växla mellan funktionerna i den övre raden i ordning: volt > amp > max. amp > watt > max. watt > inställning av överbelastningslarm (overload).

(h) [DOWN] Växla mellan funktionerna i mittraden i ordning: kWh antal kWh > kostnad per kWh (cost/kWh) > total kostnad (cost).

6. Inställningar

6.1 Inställning av energipris (cost/kWh)

I detta läge skall priset per kWh ställas in. Det inställda värdet ger underlag till energimätarens kalkylering av energipriset. Priset anges i formatet 000.000.

Obs! € är endast en symbol för valuta, anger du priset i euro, kronor eller pund visas också resultatet i samma valuta.

1. Tryck på knappen [ DOWN ] flera gånger tills "COST/ kWh €" visas på displayen. Kontrollera att den ej är inställd på "OVERLOAD".
2. Tryck på [ SET ], den första siffran blinkar, tryck på [ UP ] eller [ DOWN ] för att ställa in önskat värde. Bekräfta genom att trycka på [ SET ], den andra siffran blinkar, tryck på [ UP ] eller [ DOWN ].
3. Tryck på [ SET ], och fortsätt så med de övriga siffrorna (max 999.999 €/kWh, min 0,001 €/kWh).
4. Spara inställningarna genom att trycka på [ SET ] flera gånger tills du när ursprungsläget (eller vänta i 15 sekunder för att spara automatiskt).

Exempel: Skriv in 000,950 om priset är 95 öre/kWh, så kan du läsa av resultatet i kronor.

6.2 Inställning av larm för överbelastning (Overload)

1. Tryck på knappen [ UP ] flera gånger tills displayen visar "OVERLOAD".
2. Tryck på knappen [ SET ] för att komma till inställningsläge för överbelastningslarm. "W" eller "A" blinkar på displayen.
3. Tryck på knappen [UP] eller [DOWN] för att välja om överbelastningen skall mätas i W (effekt) eller A (ström).
4. Tryck på knappen [SET], den första siffran blinkar. Ställ in önskat värde med [UP] eller [DOWN] och tryck på [SET] för att bekräfta. Fortsätt så med de övriga siffrorna (max 9999 W eller 99.99 A).
5. Spara inställningarna genom att trycka på [ SET ] flera gånger tills du när ursprungsläget (eller vänta i 15 sekunder för att spara automatiskt).
6. Larm för överbelastning kan avaktiveras genom att ställa värdet på 0.
7. När överbelastning förekommer blinkar "OVERLOAD" och samtidigt hörs korta pip.
8. Om du inte trycker på någon knapp under 15 sekunder sparas inställningen och displayen återgår till normalvisning.

7. Användning

Tryck på [Mode] för att välja visning av standby-mätning eller normal mätning (Se 4. Display).

7.1 Visa mätparametrarna i den övre displayraden

Tryck flera gånger på [ UP ], den övre displayraden visar då i tur och ordning:

V (Nätspänning)

Nätspänningen visas i Volt (V).

A (Strömförbrukning)

Strömförbrukning i Ampere (A) för ansluten strömförbrukare.

Max A (Max. strömförbrukning)

Här visas maximal uttagen strömstyrka under mätningstiden (A).

W (Effektmätning)

Effektförbrukning för ansluten strömförbrukare visas i Watt (W).

Max W (Max. effekt)

I det här läget visas maximal uppnått effektuttag under mätningen.

Värdet ändras bara när det överträffas (W).

OVERLOAD (Inställning av överbelastningslarm)

Visning av inställt värde för överbelastningslarm (i W eller A).

7.2 Visa mätparametrarna på den mellersta displayraden

Tryck flera gånger på [ DOWN ], den mellersta displayraden visar då i tur och ordning dessa värden sedan den senaste nollställningen:

kWh (Förbrukning i kWh)

Visning av antal kWh sedan senaste nollställningen.

cost/kWh (Kostnad per kWh)

Visning av det inställda priset per kWh (se 6.1 Inställning av energipris).

cost (Totalkostnad)

Visning av totala energikostnaden (inställt energipris × antal kWh).

7.3 Nedre displayraden: mätningstid sedan senaste nollställning

Två lägen för visning av mätresultaten finns: normal och standby.

Mätresultaten sparas på 2 olika sätt: I det vanliga normal-läget registreras den totala effektförbrukningen och mätningstiden. Det finns också ett standby-läge där löpande räkning av kWh, ackumulerad kostnad och tid endast sker för all förbrukning som understiger 35 Watt, detta är avsett för att visa förbrukningen för TV, DVD-spelare etc. som inte är helt avstängda utan står i standby-läge (avstängda med fjärrkontrollen).

Visa mätresultat för Normal eller Standby-läge:

1. Tryck på [Mode] för att välja Standby- eller Normal visning, mätningstiden (sedan senaste nollställningen) visas i format TT-MM-SS på displayens nedre ruta.

2. Tryck på [DOWN] för att visa uppmätt förbrukning i kWh (kWh) > den inställda kostnaden per kWh (cost/kWh) > uppmätt total kostnad (cost).

8. Nollställning

8.1 Nollställning för: kWh, total kostnad och total tid

- Tryck och håll in [Mode] i ca tre sekunder (tills en kort signal ljuder) för att radera mätvärden för förbrukning (kWh), totala kostnaden (cost) och total tid.

8.2 Nollställning av Max A och Max W

- Välj först vilket mätvärde (Max A eller Max W) som ska raderas genom att trycka på [UP].

- Tryck på [ DOWN ] tills det står "kWh" på displayens mellersta rad.

- Tryck och håll in [SET] i ca tre sekunder (tills en kort signal ljuder) för att nollställa mätvärdena för Max A (max. uttagen ström) eller Max W (max. uttagen effekt).

9. Skötsel och underhåll

Ta bort energimätaren från eluttaget och torka sedan av den med en mjuk trasa och eventuellt ett milt rengöringsmedel. Använd aldrig slipande rengöringsmedel eller lösningsmedel. Använd inte någon vätska vid rengöring.

10. Återställning

Om displayen visar konstiga tecken eller om inget händer när du trycker på någon knapp måste energimätaren återställas.

• Ta bort energimätaren från eluttaget och ta ur batterierna.
• Sätt tillbaka batterierna.

Obs! Displayen visar inget efter återställningen förrän du ansluter energimätaren till ett eluttag eller trycker på någon knapp.

11. Felsökning

• Problem: Displayen visar inget eller visar konstiga tecken.
  Lösning: Tryck på någon knapp för att aktivera displayen. Hjälper inte det kan du kontrollera att batterierna är rätt monterade (+ utåt).
• Problem: Displayen uppdateras inte fast en strömförbrukare är ansluten.
  Lösning: Tryck på [Mode] för att prova funktionen både i standby- och normal-visning. Prova att göra en återställning (se 10. Återställning).

12. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

13. Tekniska data

Driftspänning 230 V AC\~50 Hz / 220–240 V AC\~50 Hz (UK-modell)

Max. resistiv belastning 16 A 3680 Watt

Minsta mätström 0,005 A

Minsta mäteffekt ca: 1 W

Strömvisning (i A) 0,00–16,00 A

Visning av volt 190–276 Volt

Batterier (minnesbackup) 1,5 V LR44 (2×)

Noggrannhet\*:

Visning av spänning (V) ± 3 % av uppmätt värde

Visning av ström (A) ± 3 % av uppmätt värde, ± 0,01 A

Visning av effekt (W) ± 3 % av uppmätt värde, ± 2 W

Visning av energi (kWh) ± 3 % av uppmätt värde, ± 0,1 kWh

\* Noggrannhet gäller vid:

Nätfrekvens 45–65 Hz

Normal rumstemperatur

Harmonisk distortion för spänning/ström < 15 %

Rekommenderad användningsmiljö:

• Temperatur 5–40 °C
• Max luftfuktighet 90 % RF
• Inomhusanvändning
• Höjd upp till 2000 möh
