Produkttyp	Hydraulisk domkraft
Varumärke	Clas Ohlson
Modellnummer	30-7724 / JYQ2-9410
Lyftkapacitet	2 ton (2000 kg)
Hydrauloljekapacitet	Ca 0,5 L
Rammaterial	Stål
Handtagstyp	Avtagbart
Antal hjul	4 (2 framhjul, 2 bakre svängbara hjul)
Pumptyp	Hydraulisk
Avlastningsventil	Ja, med säkerhetslås
Överlastskydd	Fabriksinställt på 2 ton
Användning	Endast lyft av fordon; inte för människor eller djur
Säkerhetskrav	Använd på jämnt, hårt underlag; säkra med pallbockar innan arbete under fordonet
Överensstämmelse	EG-direktiv 98/37/EG
Tillverkare	Clas Ohlson AB, Insjön, Sverige
Kundtjänst	Telefon, e-post eller webbplats (se manual för detaljer)
Manualens språk	Engelska, finska, svenska och fler
Avfallshantering	Följ lokala föreskrifter
Underhåll	Periodisk smörjning, oljenivåkontroll och luftning
Tillgång på reservdelar	Kontakta Clas Ohlson kundtjänst

Vanliga frågor - 30-7724 Clas Ohlson

Hur luftar jag domkraften?

Sätt i handtaget och öppna avlastningsventilen. Pumpa handtaget 6 hela slag med ventilen öppen. Stäng sedan avlastningsventilen och pumpa igen för att kontrollera. Detta avlägsnar luft från systemet.

Vad ska jag göra om domkraften inte lyfter?

Kontrollera att avlastningsventilen är stängd (vrid medurs). Om den är stängd kan det finnas luft i systemet—lufta domkraften. Alternativt, kontrollera oljenivån (ska vara upp till den nedre gängan inuti oljebehållaren när den är nedfälld). Om låg, tillsätt hydraulolja.

Varför sjunker min domkraft under belastning?

Detta kan bero på ett slitet kolv-O-ring eller smuts i avlastningsventilen. För smuts, ta bort och rengör ventilens säte. För sliten O-ring, kontakta Clas Ohlson kundtjänst.

Vilken typ av hydraulolja ska jag använda?

Använd standard hydraulisk domkraftsolja, vanligtvis ISO 32 eller motsvarande. Manualen anger inget specifikt märke, men valfri kvalitets hydraulolja för domkrafter är lämplig. Oljebehållaren rymmer ca 0,5 L.

Vad är den maximala lyftkapaciteten?

Den maximala kapaciteten är 2 ton (2000 kg). Överskrid inte denna gräns för att undvika skada eller personskada. Överlastventilen är fabriksinställd på 2 ton och bör inte justeras.

Kan jag använda domkraften på grus eller ojämnt underlag?

Nej. Domkraften är designad för användning på jämna, hårda underlag. Användning på grus, gräs eller ojämn mark kan orsaka instabilitet och plötsligt fall av lasten.

Hur sänker jag domkraften säkert?

Säkerställ att lasten stöds av säkerhetsbockar. Stäng sedan avlastningsventilen, pumpa handtaget något för att lyfta lasten från bockarna. Vrid långsamt avlastningsventilen moturs med handtaget för att sänka lasten gradvis.

Hur ofta bör jag underhålla domkraften?

Före varje användning, inspektera visuellt efter sprickor, oljeläckage eller slitna delar. Smörj regelbundet rörliga delar och kontrollera oljenivån. Om domkraften inte lyfter ordentligt, lufta systemet eller fyll på olja.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid på ett hårt, plant underlag. Arbeta aldrig under ett fordon som endast stöds av domkraften—använd pallbockar. Håll människor och djur borta från lasten. Överbelasta eller modifiera inte domkraften.

Var kan jag få tag på reservdelar?

Kontakta Clas Ohlson kundtjänst via telefon, e-post eller webbplats (se manualen för kontakter). Reservdelar kan beställas med hjälp av artikelnumren som listas i manualens komponentlista.

BRUKSANVISNING 30-7724 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

NO

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

OBS!

• Domkraften är endast avsedd för lyft. Lasten måste säkras med pallbockar (motsv.) med tillräcklig lastkapacitet innan du börjar jobba under lasten.
• Överbelasta inte domkraften. Den kan lyfta upp till 2 ton. Överbelastning innebär risk för skador på domkraften, personskador och/eller skador på egendom.
• Se till att inga människor eller djur finns under lasten utan att lasten är säkrad med t.ex. pallbockar.
• Domkraften får ej användas till att lyfta människor eller djur.
• Försök inte att flytta domkraften när den är belastad.
• Inga modifieringar av domkraften får göras.
• Följ fordonstillverkarens anvisning om lämpliga lyftpunkter.
• Domkraften är avsedd för användning på plant och hårt underlag. På andra underlag kan domkraften bli instabil och tappa lasten.
• Se till att lasten centreras på lyftskålen

Användning

Före användning

Avluftning

1. Stick in skaftet på handtaget i spakhylsan (nr. 10 på skissen).
2. Pumpa ca 6 fulla slag med öppen returventil för att få ut oljan till alla ställen.
3. Stäng returventilen. Avluftningen är klar.

Tillsyn

1. Före varje arbetstillfälle skall en visuell tillsyn av domkraften göras, kontrollera att inga sprickor finns i svetsfogar eller andra delar, oljeläckage, lösa delar, deformerade eller slitna delar.

Lyft av last

1. Placera domkraften på ett plant och hårt underlag.
2. Stäng returventilen med spaken genom att vrida returventilen medurs, dra inte åt för hårt.
3. Placera domkraftens lyftskål under lasten vid en lämplig lyftpunkt.
4. Se till att ha full översyn av lasten så att inga människor eller djur befinner sig under lasten under lyftet.
5. Sätt in spaken i spakhylsan och pumpa upp lasten lite grann och kontrollera att lyftskålen har bra fäste vid önskad lyftpunkt, fortsätt att pumpa upp lasten till önskad höjd och säkra lasten med t.ex. pallbockar genom att sänka ner lasten sakta på pallbockarna.

Sänkning av last

1. Stäng returventilen med spaken genom att vrida returventilen medurs, dra inte åt för hårt.
2. Se till att ha full översyn av lasten så att inga människor eller djur befinner sig under lasten under nedsänkningen.
3. Pumpa upp lasten så att pallbockarna kan tas bort.
4. Ta spaken och vrid returventilen försiktigt moturs och låt lasten sänkas långsamt tills den är helt nedsänkt.

Vård

1. När du inte använder domkraften bör lyftarm och spakhylsa stå i bottenläge. På så vis skyddas kolvarna mot rostangrepp.
2. Oljekammaren rymmer ca 0.5 l. hydraulolja.
3. Håll domkraften ren och välsmord, även de rörliga delarna på utsidan som t. ex. lyftarmens spindlar och hjullagren.

Felfunktion: lokalisering och åtgärd

1. Domkraften går inte upp och lyfter belastningen

a) Returventilen öppen, stäng returventilen och prova att lyfta.
b) Det kan ha kommit in luftfickor i oljesystemet. Öppna returventilen. Pumpa sex fulla slag. Skruva igen returventilen och försök på nytt.
c) Kontrollera oljenivån. Gör då följande: ställ domkraften på ett plant och vågrätt underlag. Öppna returventilen. Oljenivån är korrekt om oljan står upp till nedersta gängen inne i oljekamma-ren när lyftarmen är i bottenläge. Om det fattas olja tar du bort pluggen under täckplåten, fyller på olja till korrekt nivå, sätter i pluggen. Stäng returventilen och dra upp lyftarmen till full höjd. Öppna sedan returventilen för att sänka lyftarmen. Gör så tre till fyra gånger. Då blir ventilerna genomspolade och oljan kan cirkulera överallt. I de flesta fall räcker detta för att få domkraften att fungera korrekt. Stäng returventilen och pröva med lyft av last.
d) Returventilen sluter inte tätt därför att det är smuts på ventilsätet. Spola genom att dra lyftar- men upp och ner flera gånger med öppen returventil. Om det visar sig nödvändigt går det att ta ur ventilen för rengöring av säte och ventil.

2. Domkraften sjunker när den är belastad

a) Kolvpackningen kan vara sliten. Det är troligt endast i domkrafter som använts hårt och länge. Kontakta kundtjänst.
b) Smuts i returventilen får domkraften att sjunka vid belastning. Ta bort returventilen, rengör sätet och sätt dit ventilen igen.

3. Domkraften sjunker inte ner helt efter lyft

a) Lyftarmens returfjäder har lossnat eller gått av. Byt ut den.
b) Domkraften behöver förmodligen smörjas. Rengör och olja in alla rörliga delar i lyftmekanismen.

4. Domkraften har inte kapacitet för 2 ton. KONTROLLERA DÅ FÖLJANDE:

a) Det kan finnas luftfickor i systemet. Se III 1-b.
b) Returventilen sluter inte tätt därför att det är smuts på ventilsätet. Spola genom att dra lyftar- men upp och ner flera gånger med öppen returventil. Om det visar sig nödvändigt går det att ta ur ventilen för rengöring av säte och ventil.
c) O-ringen för kolven kan vara sliten. Kontakta kundtjänst.
d) Ändra inte inställningen på säkerhetsventilen. Den är från fabrik inställd på 2 tons kapacitet. Titta efter om någonting har fastnat i lyftmekanismen.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

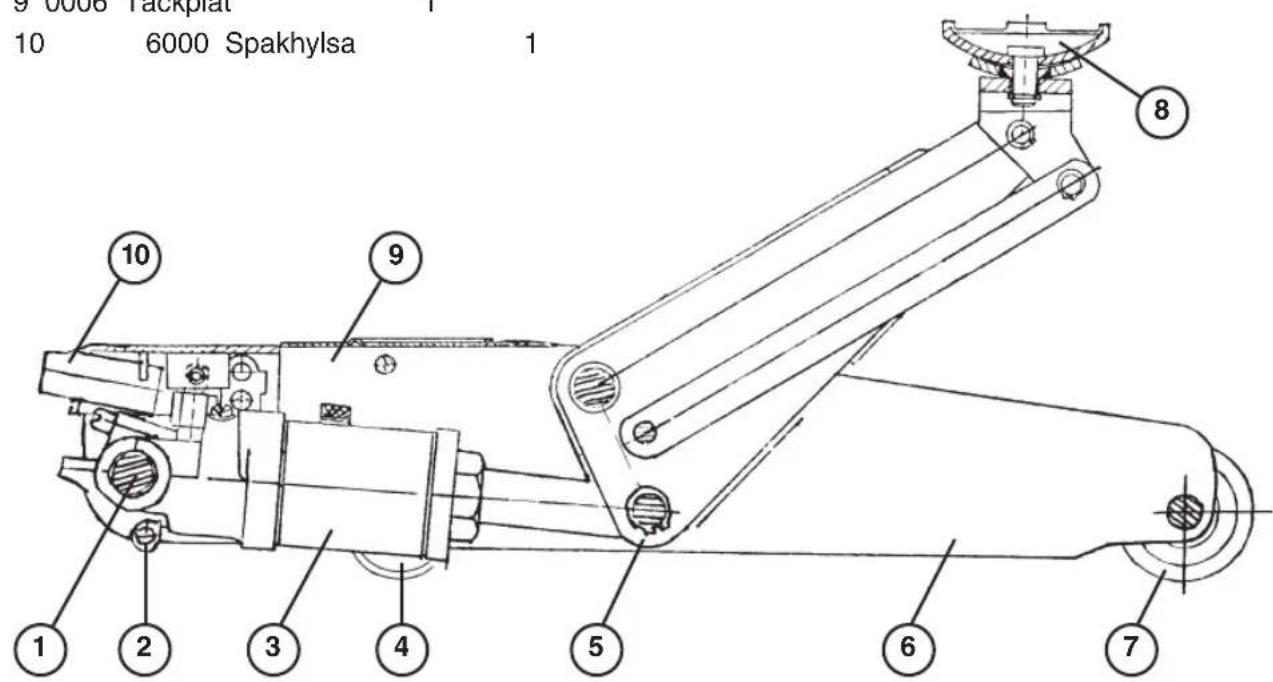

Komponentlista, domkraft

Skissnr. Delnr. Beteckning Antal

1	0001	Spindel 2
2	0005	Dragfjäder 1
3	3000	Hydraulenhet 1
4	5002	Länkhjul 2
5	4000	Lyftarm, komplett 1
6	1000	Sidostycke hö.	1
		2000 Sidostycke vä.	1
7	0011	Framhjul	2
8	7201	Lyftskål	1
9	0006	Täckplåt	1
10		6000 Spakhylsa	1

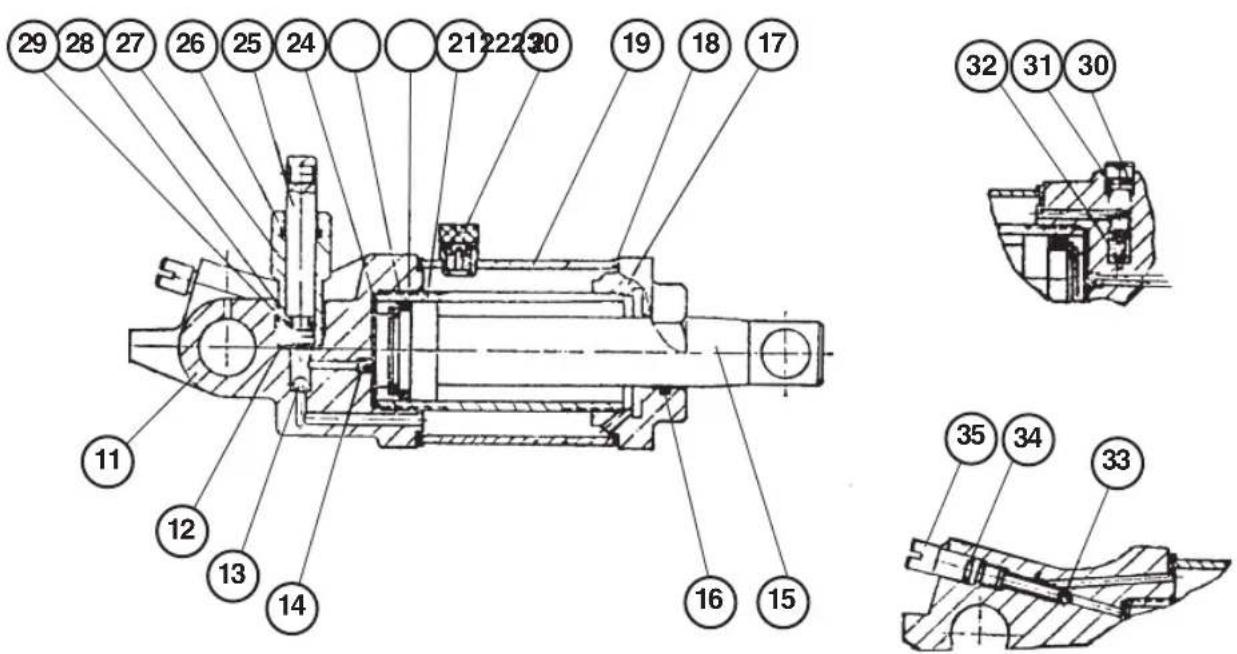

Komponentlista, hydraulenhet

Skissnr.	Delnr.	Beteckning	Antal
11	3001	Hydraulenhet (hus) 1
12	3100	Bricka med sil	1
13	0308	Stålkula (sugventil) 1/4	1
14	0308	Stålkula (returventil) 3/15	1
15	3301	Kolvstång	1
16	3025	O-ring, packning	1
17	3012	Toppmutter	1
18	3014	Tätning, oljekammare	2
19	3400	Oljekammare	1
20	3011	Plugg	1
21	3013	Cylinder (f. kolvstång)	1
22	3303	Packning (f. kolvstång)	1
23	3304	O-ring, packning	1
24	3500	Bricka med sil	1
25	3201	Kolv	1
26	3027	Tätning	1
27	3003	Cylinder, pump	1
28	3202	Avstrykare, kolv	1
29	3203	O-ring, kolv	1
30	3019	O-ring, säkerhetsventil	1
31	3020	Säkerhetsskruv f. ventil	1
32	0308	Stålkula säkerhetsventil 3/16	1
33	0308	Stålkula returventil 3/16	1
34	3022	O-ring f. returventil	1
35	3015	Skruv f. returventil	1
