Tuotetyyppi	Hydraulinen lattiajack
Tuotemerkki	Clas Ohlson
Mallinumero	30-7724 / JYQ2-9410
Nostokapasiteetti	2 tonnia (2000 kg)
Hydrauliöljyn kapasiteetti	noin 0,5 L
Runkomateriaali	Teräs
Kahvan tyyppi	Irrotettava
Pyörien lukumäärä	4 (2 etupyörää, 2 takapyörää)
Pumpputyyppi	Hydraulinen
Vapautusventtiili	Kyllä, turvalukolla
Ylikuormitussuoja	Tehdasasetettu 2 tonnille
Käyttötarkoitus	Vain ajoneuvojen nostamiseen; ei ihmisille tai eläimille
Turvallisuusvaatimus	Käytä tasaisella, kovalla pinnalla; varmista tukijaloilla ennen alla työskentelyä
Yhdenmukaisuus	EY-direktiivi 98/37/EY
Valmistaja	Clas Ohlson AB, Insjön, Ruotsi
Asiakaspalvelu	Puhelin, sähköposti tai verkkosivusto (katso käyttöohjeesta tiedot)
Käyttöohjeen kielet	englanti, suomi, ruotsi ja muita
Hävitys	Noudata paikallisia säädöksiä
Huolto	säännöllinen voitelu, öljytason tarkistus ja ilmaaminen
Varaosien saatavuus	Ota yhteyttä Clas Ohlsonin asiakaspalveluun

Usein kysytyt kysymykset - 30-7724 Clas Ohlson

Kuinka ilmaan lattiatunkin?

Aseta kahva ja avaa vapautusventtiili. Paina kahvaa 6 täyttä iskua venttiilin ollessa auki. Sulje sitten vapautusventtiili ja paina uudelleen tarkistaaksesi. Tämä poistaa ilman järjestelmästä.

Mitä teen, jos tunkki ei nosta?

Tarkista, että vapautusventtiili on kiinni (käännä myötäpäivään). Jos se on kiinni, järjestelmässä saattaa olla ilmaa—ilmaa tunkki. Vaihtoehtoisesti tarkista öljytaso (sen tulisi olla alalangan korkeudella öljysäiliön sisällä laskettuna). Jos matala, lisää hydrauliöljyä.

Miksi tunkkini vajoaa kuorman alla?

Tämä voi johtua kuluneesta männän O-renkaasta tai lialta vapautusventtiilissä. Jos likaa, poista ja puhdista venttiilin istukka. Jos O-rengas on kulunut, ota yhteys Clas Ohlsonin asiakaspalveluun.

Millaista hydrauliöljyä minun tulisi käyttää?

Käytä tavallista hydraulista tunkkiöljyä, tyypillisesti ISO 32 tai vastaava. Käyttöohje ei määrittele merkkiä, mutta mikä tahansa laadukas hydrauliöljy lattiatunkeille sopii. Öljysäiliön tilavuus on noin 0,5 L.

Mikä on suurin nostokapasiteetti?

Suurin kapasiteetti on 2 tonnia (2000 kg). Älä ylitä tätä rajaa välttääksesi vaurioita tai vammoja. Ylikuormitusventtiili on tehdasasetettu 2 tonnille eikä sitä saa säätää.

Voinko käyttää tunkkia soralla tai epätasaisella pinnalla?

Ei. Lattiatunkki on suunniteltu käytettäväksi tasaisilla, kovilla pinnoilla. Sen käyttö soralla, ruoholla tai epätasaisella maalla voi aiheuttaa epävakautta ja kuorman äkillisen putoamisen.

Kuinka lasken tunkin turvallisesti?

Varmista, että kuorma on tuettu turvatelineillä. Sulje sitten vapautusventtiili, paina kahvaa hieman nostaaksesi kuorman pois telineistä. Käännä hitaasti vapautusventtiiliä vastapäivään kahvalla laskemaan kuormaa asteittain.

Kuinka usein minun tulisi huoltaa tunkkia?

Ennen jokaista käyttöä tarkista silmämääräisesti halkeamat, öljyvuodot tai kuluneet osat. Voitele liikkuvia osia säännöllisesti ja tarkista öljytaso. Jos tunkki ei nosta kunnolla, ilmaa järjestelmä tai täytä öljyä.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina kovalla, tasaisella pinnalla. Älä koskaan työskentele ajoneuvon alla, jota tukee vain tunkki—käytä tukijalkoja. Pidä ihmiset ja eläimet poissa kuorman läheltä. Älä ylikuormita tai muuntele tunkkia.

Mistä saan varaosia?

Ota yhteyttä Clas Ohlsonin asiakaspalveluun puhelimitse, sähköpostitse tai verkkosivuston kautta (katso yhteystiedot käyttöohjeesta). Osia voidaan tilata käyttöohjeen osaluettelossa mainituilla osanumeroilla.

KÄYTTÖOHJE 30-7724 Clas Ohlson

Lue käyttöohjeet ennen tuotteen käyttöönottoa.

Floor Jack • 30-7724

• Tunkki on tarkoitettu vain nostamiseen. Lasti tulee varmistaa riittävän vankoilla autopukeilla (tai vastaavilla) ennen kuorman alla tapahtuvan työn aloittamista.
• Älä ylikuormita tunkkia. Tunkin nostovoima on 2 tonnia. Ylikuormittaminen saattaa vahingoittaa tunkkia tai omaisuutta sekä johtaa henkilövahinkoihin.
• Varmista, että kuorman alla ei ole eläimiä tai lapsia, mikäli kuormaa ei ole varmistettu esim. autopukeilla.
• Tunkkia ei saa käyttää ihmisten tai eläinten nostamiseen.
• Älä yritä siirtää tunkkia, kun se on kuormitettu.
• Tunkkia ei saa muuttaa millään tavoin.
• Katso autonvalmistajan ohjeista, mistä autoa saa nostaa.
• Tunkkia tulee käyttää tasaisella ja kovalla alustalla. Muilla alustoilla tunkki saattaa olla epävakaa, mikä voi johtaa kuorman kaatumiseen/putoamiseen.
• Varmista, että kuorma keskitetään nostokulhoon.

Käyttö

Ennen käyttöä

Ilmaus

1. Laita kahvan varsi kampi-istukkaan (nro 10 kuvassa).
2. Pumppaa noin 6 täyttä iskua palautusventtiilillä, jotta öljy leviää kaikkiin paikkoihin.
3. Sulje paluuventtiili. Ilmaus on nyt valmis.

Ylläpito

1. Tunkin kunto tulee varmistaa aina ennen käyttöä. Varmista ettei hitsaussaumoissa tai muissa kohdissa ole murtumia. Varmista myös, ettei tunkki vuoda öljyä ja ettei siinä ole irrallisia, viallisia tai kuluneita osia.

Kuorman nostaminen

1. Aseta tunkki tasaiselle ja kovalle alustalle.
2. Sulje palautusventtiili kahvalla kiertämällä palautusventtiiliä myötäpäivään. Varo kiertämästä liian kovaa.
3. Aseta tunkin nostokulho kuorman alle sopivaan nostokohtaan.
4. Varmista, ettei kuorman alla ole ihmisiä tai eläimiä noston aikana.
5. Laita kahva kampi-istukkaan ja pumppaa hieman ja varmista, että nostokulho on sopivasti nostokohdassa. Jatka pumppaamista, kunnes kuorma on sopivalla korkeudella ja varmista kuorma laskemalla kuorma hitaasti esim. autopukkien päälle.

Kuorman laskeminen

1. Sulje palautusventtiili kahvalla kiertämällä palautusventtiiliä myötäpäivään. Varo kiertämästä liian kovaa.
2. Varmista, ettei kuorman alla ole ihmisiä tai eläimiä laskun aikana.
3. Pumppaa kuormaa ylöspäin, jotta pukit voidaan poistaa.
4. Kierrä palautusventtiiliä kahvalla varoen vastapäivään ja laske kuorma hitaasti täysin alas.

Laitteen hoito

1. Kun tunkkia ei käytetä, nostovarren ja kampi-istukan tulee olla ala-asennossa. Näin männät eivät altistu yhtä paljon ruosteelle.
2. Öljysäiliöön mahtuu noin 0,5 litraa hydrauliöljyä.
3. Pidä tunkki voideltuna ja muista voidella myös tunkin ulkopuoliset liikkuvat osat, esim. nostokahvan karat ja laakerit.

Vianhaku: Vian määritys ja toimenpiteet

1. Tunkki ei nouse eikä nosta kuormaa

a) Palautusventtiili on auki – sulje palautusventtiili ja yritä nostaa uudelleen.
b) Öljyärjestelmässä voi olla ilmataskuja. Avaa palautusventtiili. Pumppaa kuusi täyttä kertaa. Ruuvaa palautusventtiili takaisin kiinni ja kokeile uudelleen.
c) Tarkasta öljytaso. Toimi seuraavalla tavalla: Aseta tunkki tasaiselle ja kovalle alustalle. Avaa palautusventtiili. Öljymäärä on riittävä, kun öljytaso on alimman kierteen tasalla öljysäiliössä, kun nostovipu on ala-asennossa. Mikäli säiliössä on liian vähän öljyä, poista peitelevyn alla oleva tulppa, täytä öljyä sopivalle tasolla ja sulje tulppa. Sulje palautusventtiili ja vedä nostovipu täyteen korkeuteen. Avaa tämän jälkeen palautusventtiili laskeaksesi nostovivun. Toista toimenpiden 3-4 kertaa. Näin venttiilit tulevat voidelluiksi ja öljy pääsee kiertämään kaikkialle. Useimmissa tapauksissa tämä riittää tunkin moitteettomaan toimintaan. Sulje palautusventtiili ja kokeile nostaa kuormaa.
d) Palautusventtiili ei sulkeudu tiiviisti, koska venttiilin istukassa on likaa. Huuhtele nostamalla nostovipua ylös ja alas useita kertoja palautusventtiilin ollessa auki. Mikäli on tarpeen, venttiili voidaan myös irrottaa istukan ja venttiilin puhdistusta varten.

2. Tunkki laskee, kun se on kuormitettu

a) Männän tiiviste voi olla kulunut. Tämä on kuitenkin todennäköistä, mikäli tunkkia on käytetty kovasti ja pitkään. Ota yhteys myymälään tai asiakaspalveluun.
b) Palautusventtiilissä oleva lika aiheuttaa lunkin laskeutumista kuormituksen aikana. Poista palautusventtiili, puhdista istukka ja laita venttiili takaisin paikoilleen.

3. Tunkki ei laske täysin ala-asentoon yläasennosta.

a) Nostovarren palautusjousi on irronnut tai katkennut. Vaihda palautusjousi.
b) Tunkki tulee mahdollisesti voidella. Puhdista ja öljyä kaikki nostomekanismin liikkuvat osat.

4. Tunkin kapasiteetti ei ole kahta tonnia. TARKASTA SEURAAVA:

a) Järjestelmässä voi olla ilmataskuja. Katso III 1-b.
b) Palautusventtiili ei sulkeudu tiiviisti, koska venttiilin istukassa on likaa. Huuhtele nostamalla nostovipua ylös ja alas useita kertoja palautusventtiilin ollessa auki. Mikäli on tarpeen, venttiili voidaan myös irrottaa istukan ja venttiilin puhdistusta varten.
c) Männän O-rengas saattaa olla kulunut. Ota yhteys myymälään tai asiakaspalveluun.
d) Älä muuta turvaventtiilin säätöjä. Tunkin kapasiteetiksi on säädetty tehtaalla 2 tonnia. Katso tarkkaan, Ettei nostomekanismiin ole juuttunut mitään.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

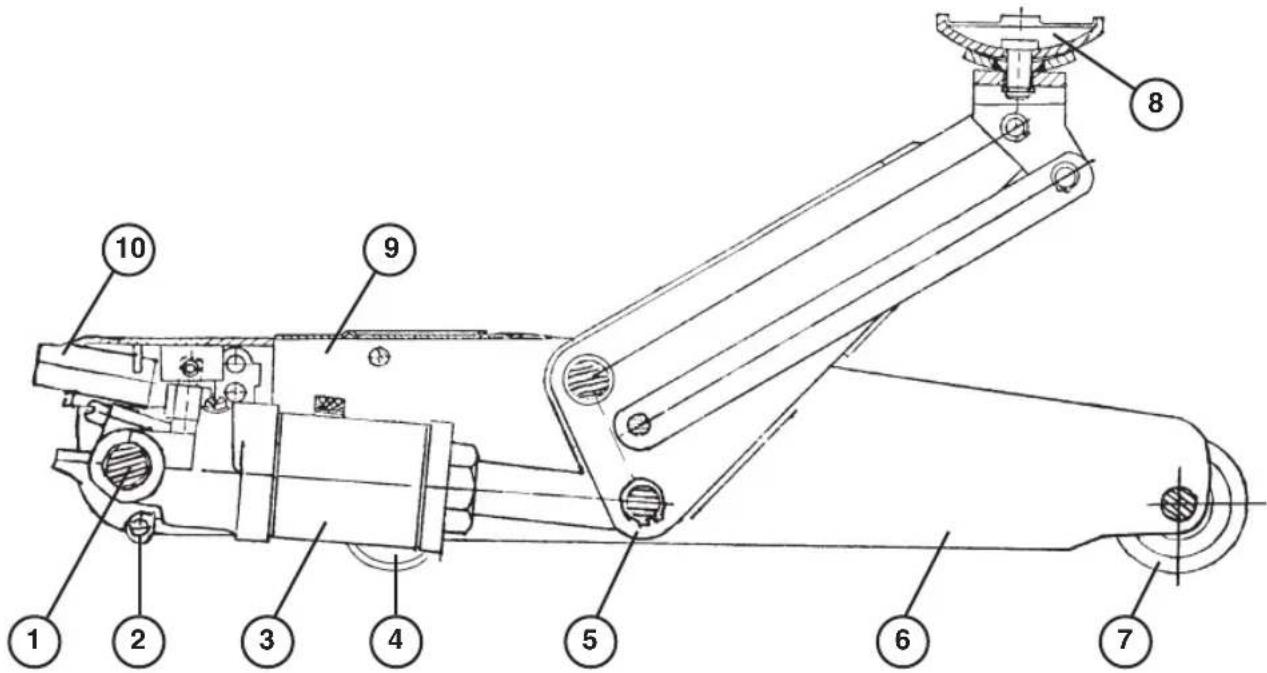

Osalista, tunkki

Kuva nro Osa nro Nimitys Määrä

1	0001	Kara 2
2	0005	Vetojousi 1
3	3000	Hydrauliyksikkö 1
4	5002	Pyörä 2
5	4000	Nostovarsi, täydellinen 1
6	1000	Sivuosa, oikea 1
		2000 Sivuosa, vasen	1
7	0011	Etupyörä	2
8	7201	Nostokulho	1
9	0006	Peitelevy	1
10		6000 Kampi-istukka	1

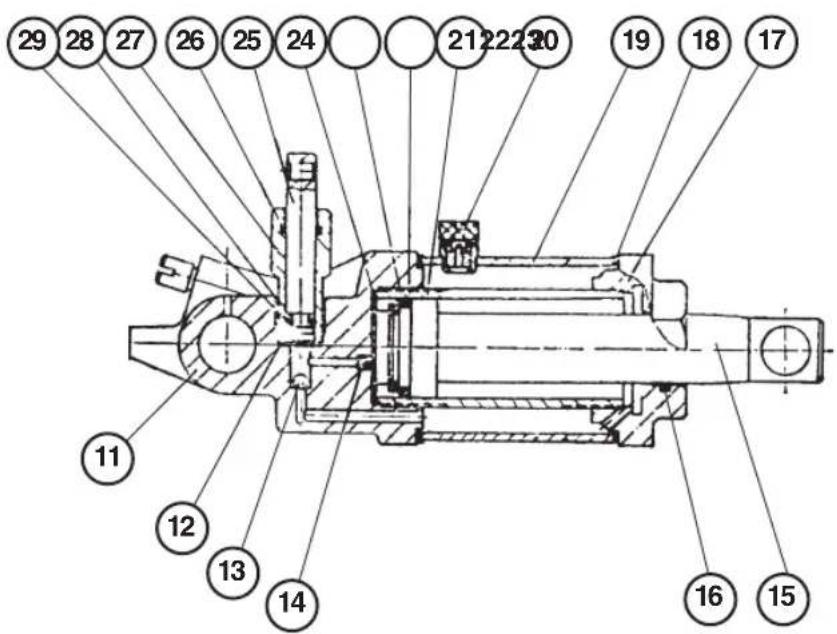

Komponenttilista, hydrauliyksikkö

Kuva nro. Osa nro. Nimitys Määrä

11 3001 Hydrauliyksikkö (runko) 1
12 3100 Prikka ja sihti 1
13 0308 Teräskuula (imuventtiili) 1/4 1
14 0308 Teräskuula (palautusventtiili) 3/15 1
15 3301 Männänvarsi 1
16 3025 O-rengas, tiiviste 1
17 3012 Huppumutteri 1
18 3014 Tiiviste, öljysäiliö 2
19 3400 Öljysäiliö 1
21 3011 Tulppa 1
22 3013 Sylinteri (männänvarteen) 1
23 3303 Tiiviste (männänvarteen) 1
24 3304 O-rengas, tiiviste 1
25 3500 Prikka ja sihti 1
26 3201 Mäntä 1
27 3027 Tiiviste 1
28 3003 Sylinteri, pumppu 1
29 3202 Irrotin, mäntä 1
30 3203 O-rengas, mäntä 1
31 3019 O-rengas, turvaventtiili 1
32 3020 Turvaruuvi (venttiilin) 1
33 0308 Teräskuula 3/16, turvaventtiili 1
34 0308 Teräskuula palautusventtiili 3/16 1
35 3022 O-rengas palautusventtiilille 1
36 3015 Ruuvi paluuventtiilille 1
