PM 498 - Luokittelematon Clas Ohlson - Ilmainen käyttöohje ja opas

Tuotetyyppi	Energiamittari
Malli	PM 498
Merkki	Clas Ohlson
Käyttöjännite	230 V AC, 50 Hz
Suurin resistiivinen kuormitus	16 A, 3680 W
Pienin mittausvirta	0,005 A
Pienin mittaus teho	n. 1 W
Virran näyttö	0,00–16,00 A
Jännitteen näyttö	190–276 V
Paristot (muistin varmistus)	2 × 1,5 V LR44
Näyttö	3-rivinen, valaistu
Mittaustarkkuus	±3 % (jännite, virta, teho, energia)
Käyttölämpötila	5–40 °C
Max. ilmankosteus	90 % RF
Käyttöalue	Sisätilat, korkeus enintään 2000 m
Ylikuormitus hälytys	Säädettävissä W tai A
Valmiustila	Mittaa kulutuksen alle 35 W
Nollaus	Mahdollinen kWh, kustannukset, aika, maksimi A/W
Puhdistus	Pehmeällä, kostealla liinalla; ei liuottimia
Turvallisuusohjeet	Vain sisätiloihin, älä muokkaa, korjaus ammattilaisen toimesta
Hävitys	Paikallisten määräysten mukaisesti

Usein kysytyt kysymykset - PM 498 Clas Ohlson

Miten asetan sähkön hinnan (Cost/kWh)?

Paina DOWN-painiketta useita kertoja, kunnes näytöllä näkyy "COST/kWh €". Paina sitten SET, ensimmäinen numero vilkkuu. Aseta haluamasi arvo UP- tai DOWN-painikkeella ja vahvista SET-painikkeella. Toista tämä kaikille numeroille (enint. 999,999 €/kWh). Tallenna painamalla SET useita kertoja tai odottamalla 15 sekuntia.

Miten asetan ylikuormitushälytyksen?

Paina UP-painiketta useita kertoja, kunnes "OVERLOAD" näkyy. Paina SET päästäksesi asetustilaan. Valitse UP/DOWN-painikkeella W (teho) ja A (virta) välillä. Paina SET asettaaksesi ensimmäinen numero (enint. 9999 W tai 99,99 A). Tallenna painamalla SET useita kertoja tai odottamalla 15 sekuntia. Hälytys poistetaan käytöstä, kun arvo asetetaan 0:aan.

Miten nollaan mittausarvot (kWh, kustannukset, aika)?

Pidä Mode-painiketta painettuna noin kolme sekuntia, kunnes kuuluu lyhyt äänimerkki. Tämä poistaa kulutuksen (kWh), kokonaiskustannukset (cost) ja kokonaisajan.

Mitä valmiustila tarkoittaa?

Valmiustila mittaa energiankulutuksen ja ajan laitteille, jotka kuluttavat alle 35 W (esim. televisio valmiustilassa). Paina Mode-painiketta vaihtaaksesi normaali- ja valmiustilan välillä. Valmiustilassa näkyy valmiustilan symboli.

Mitä paristoja energiamittari tarvitsee?

Tarvitaan kaksi 1,5 V nappiparistoa LR44 (sisältyy toimitukseen). Paristot toimivat muistin varmistuksena sähkökatkon aikana. Jos laitetta ei käytetä pitkään aikaan (yli kuukausi), paristot tulisi poistaa.

Miten puhdistan energiamittarin?

Irrota laite pistorasiasta ja pyyhi se pehmeällä, kostealla liinalla. Tarvittaessa voit käyttää mietoa puhdistusainetta. Älä käytä hankaavia puhdistusaineita tai liuottimia. Vältä nesteiden joutumista laitteen sisään.

Näyttö näyttää tunnistamattomia merkkejä tai ei mitään. Mitä tehdä?

Paina mitä tahansa painiketta aktivoidaksesi näytön. Jos tämä ei auta, tarkista paristot: ne on asetettava plusnapa (+) ulospäin. Suorita tarvittaessa nollaus (poista paristot ja aseta ne takaisin).

Voiko energiamittaria käyttää ulkona?

Ei, laite on tarkoitettu vain sisätiloissa käytettäväksi. Se on suojattava kosteudelta, suoralta auringonvalolta ja äärimmäisiltä lämpötiloilta.

Miten maksimivirta (Max A) tai maksimiteho (Max W) näytetään?

Paina UP-painiketta useita kertoja, kunnes "Max A" tai "Max W" näkyy näytön ylärivillä. Näytetty arvo on suurin arvo viimeisimmän nollauksen jälkeen. Nollaa valitsemalla arvo UP-painikkeella, paina DOWN kunnes "kWh" näkyy, ja pidä SET-painiketta painettuna noin kolme sekuntia.

Miten vaihdan näyttötiloja ylä- ja keskirivillä?

Paina UP-painiketta vaihtaaksesi ylärivillä V, A, Max A, W, Max W ja OVERLOAD välillä. Paina DOWN-painiketta vaihtaaksesi keskirivillä kWh, cost/kWh ja cost välillä.

KÄYTTÖOHJE PM 498 Clas Ohlson

Sähkönkulutusmittari

Energiemessgerät

Art.no

Model

18-1444

PM 498-UK

36-4444

PM 498

Ver. 20140204

Energy Meter

Art.no. 18-1444 Model PM 498-UK

36-4444 PM 498

Sähkönkulutusmittari

Tuotenro 18-1444 Malli PM 498-UK

36-4444 PM 498

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Turvallisuus

• Tuote on tarkoitettu vain sisäkäyttöön.
• Varmista, että sähkönkulutusmittariin liitettävien laitteiden jännite vastaa mittarin jännitemääräyksiä.
• Älä muuta tai pura laitetta.
• Mikäli olet epävarma laitteen toiminnasta tai käytöstä, ota yhteys pätevään sähköasentajaan.
• Tuotteen saa purkaa tai korjata ainoastaan valtuutettu ammattimies, jolla on asiantuntemusta tuotteesta ja voimassa olevista säännöksistä.
• Suojaa sähkömittari kosteudelta, tärinältä, voimakkaalta magneettikentältä, suoralta auringonvalolta ja äärilämpötiloilta.

2. Tuotekuvaus

• PM-498 mittaa laitteen kuluttaman sähköenergian määrän.
• Laite näyttää kulutetun energian hinnan (energiamittariin tulee ensin asettaa maksamasi kWh-hinta).
• Energiamittari myös rekisteröi ja hälyttää mahdollisessa ylikuormitustilanteessa.
• Laite rekisteröi automaattisesti kaksi eri mittarilukemaa – yli ja alle 35 W:n kulutuksen. Normal -tila näyttää yli 35 W:n ja Standby -tila alle 35 W:n kulutuksen (jälkimmäisen toiminnon ansiosta näet hinnan myös ajalta, jolloin laite on valmiustilassa).

3. Paristot

Aseta mittariin mukana tulevat nappiparistot (2 kpl 1,5 V, LR44) ennen käyttöönottoa. Paristoja ei voi ladata.

• Irrota energiankulutusmittari pistorasiasta ja ruuvaa irti paristolokeron kantta pitelevät 2 ruuvia laitteen takapuolella.
• Aseta paristot (2 kpl) paristolokeroon pluspuoli (+) ulospäin.
• Ruuvaa paristolokeron kansi takaisin kiinni.

Mittarissa on paristot, jotta mitatut lukemat tallentuvat (back-up) sähkökatkoksen sat-tuessa tai jos mittari irrotetaan pistorasiasta. Mikäli mittaria ei käytetä yli kuukauteen, kannattaa paristot poistaa mittarista ja laittaa takaisin seuraavalla käyttökerralla.

Huom.! Mikäli paristot on asennettu valmiiksi tehtaalla, voi niissä olla muovisuuja, joka suojaa niitä tyhjentymästä. Poista suoja, mikäli paristoissa on sellainen. Painamalla jotain painiketta näet, onko paristot asennettu valmiiksi. Energiamittari on käyttövalmis, jos näyttö käynnistyy.

4. Näyttö

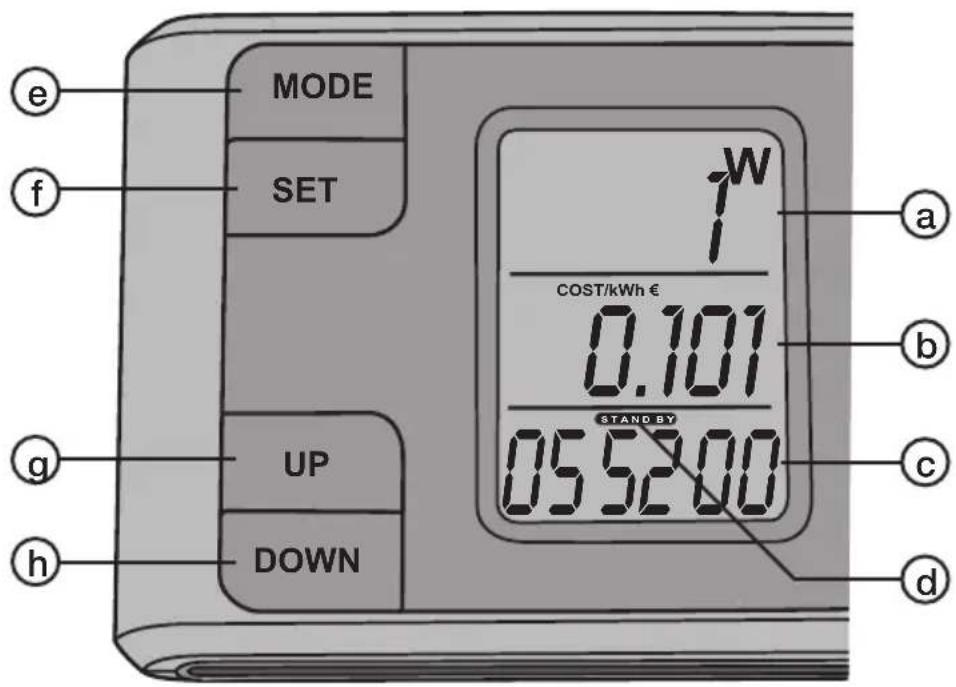

Näyttö on jaettu kolmeen osaan. Näyttö aktivoituu kytkemällä energiankulutusmittari pistorasiaan. Pariston säästämiseksi näyttö sammuu noin 30 sekunnin kuluttua siitä, kun mittari poistetaan pistorasiasta. Kun laite ei ole kytkettynä pistorasiaan, aktivoituu näyttö ainoastaan painamalla jotain painikkeista.

(a) Ylärivi

Ylärivi näyttää jännitteen (V), virran (A), maksimivirran (max A), tehon (W), maksimitehon (max W) sekä ylikuormitushälytyksen asetuksen (watteina tai ampeereina).

(b) Keskirivi

Keskirivi näyttää kulutetun energian (kWh), asetetun hinnan (cost/kWh) ja kokonaishinnan (cost).

(c) Alarivi

Alarivi näyttää laitteen energiankulutuksen kokonaisajan (TT:MM:SS – TTTT:MM). Mittarissa on kaksi eri tilaa: Normal ja Standby. Kello pysähtyy, mikäli sähkönkulutusmittari ei ole kytkettynä laitteeseen.

• Normal näyttää sähkönkulutusajan ja kulutuksen määrän.
• Standby-tilassa näytöllä näkyy standby-ikoni (d) sekä sähkönkulutusaika ja kulutuksen määrä laitteella, joka kuluttaa sähköä alle 35 W.

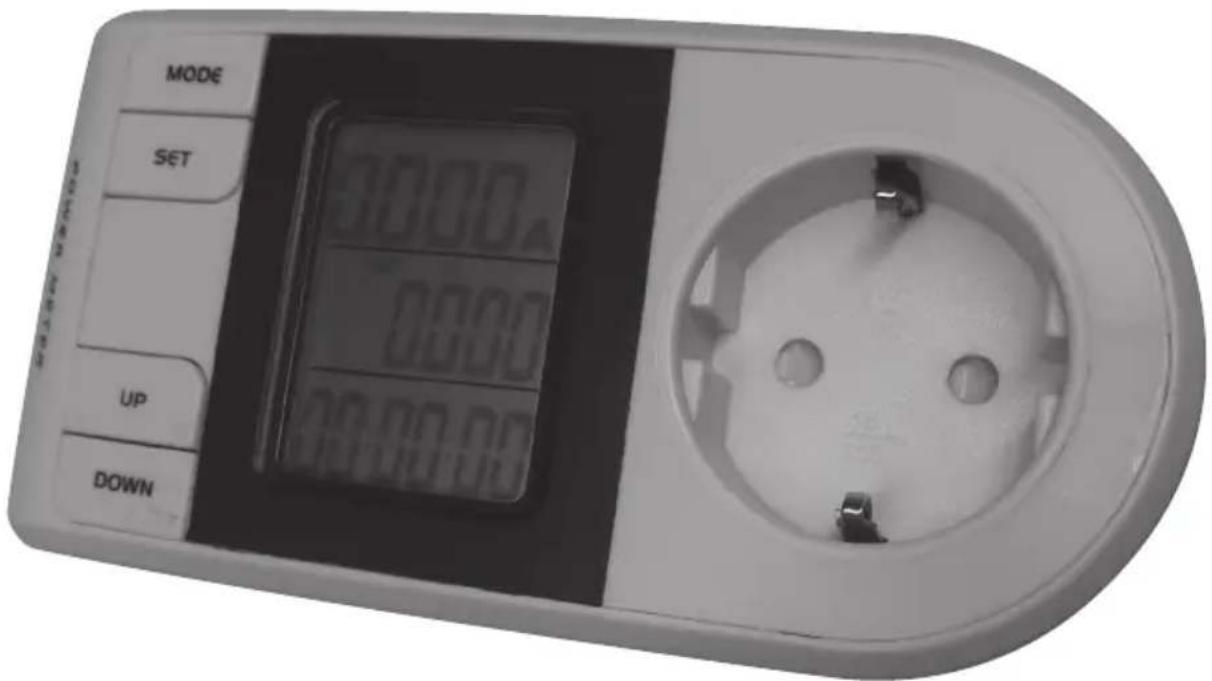

5. Painikkeet ja toiminnot

(e) [Mode] vaihtaa Standby- ja Normal-tilojen välillä (katso kohta 4. Näyttö).
(f) [SET] Sähkön hinnan asetus: COST/kWh (hinta/kWh) ja ylikuormitushälytys: OVERLOAD (W tai A).
(g) [UP] vaihtaa ylärivin toimintoa seuraavassa järjestyksessä: jännite (V) > virta (A) > maksimivirta (max. A) > teho (W) > maksimiteho (max. W) > ylikuormitushälytyksen asetus (overload).
(h) [DOWN] vaihtaa keskirivin toimintoa seuraavassa järjestyksessä: määrä (kWh) > hinta/kWh (cost/kWh) > kokonaishinta (cost).

6. Asetukset

6.1 Sähkön hinnan asetus (cost/kWh)

Aseta hinta / kWh tässä tilassa. Asetettu hinta toimii pohjana sähkökulutuksen hinnan laskemisessa. Anna hinta muodossa 000,000.

Huom.! € symboloi yleisesti valuuttaa. Valuutan merkki on vakio laskitpa sitten euroissa, kruunuissa tai punnissa.

1. Paina [ DOWN ] –painiketta useita kertoja, kunnes näytössä näkyy "COST/ kWh €". Varmista, että asetuksena ei ole "OVERLOAD".
2. Paina [ SET ] -painiketta, jolloin ensimmäinen luku alkaa vilkkua. Aseta oikea luku painamalla [ UP ] tai [ DOWN ]. Vahvista painamalla [ SET ], jolloin toinen luku alkaa vilkkua. Säädä lukua painamalla [ UP ] tai [ DOWN ].
3. Paina [ SET ] – painiketta ja jatka samalla tavoin muiden lukujen kohdalla (enintään 999,999 €/kWh, vähintään 0,001 €/kWh).
4. Tallenna asetukset painamalla [ SET ]-painiketta useita kertoja, kunnes pääset aloitustilaan (tai odota 15 sekuntia, jolloin asetukset tallentuvat automaattisesti).

Esimerkki: Näppäile 000,065, mikäli hinta on 6,5 senttiä/kWh. Kokonaishinta näkyy euroina.

6.2. Ylikuormitushälytyksen asetus (Overload)

1. Paina [UP] – painiketta useita kertoja, kunnes näyttöön ilmestyy "OVERLOAD".
2. Siirry ylikuormitushälytyksen asetustilaan painamalla [ SET ]. "A" tai "W" vilkkuu näytöllä.
3. Paina [UP] tai [DOWN] valitaksesi ylikuormituksen mittaustavaksi W (teho) tai A (virta).

4. Paina [ SET ], jolloin ensimmäinen luku alkaa vilkkua. Aseta haluttu luku painamalla [ UP ] - tai [ DOWN ] -painiketta ja vahvista painamalla [ SET ]. Jatka samalla tavoin muiden lukujen osalta (enint. 9999 W tai 99,99 A).

5. Tallenna asetukset painamalla [ SET ]-painiketta useita kertoja, kunnes pääset aloitustilaan (tai odota 15 sekuntia, jolloin asetukset tallentuvat automaattisesti).

6. Ylikuormitushälytyksen voi sammuttaa asettamalla lukemaksi 0.

7. Ylikuormitustapauksissa "OVERLOAD" vilkkuu ja laite piippaa.
8. Jos et paina mitään painiketta 15 sekunnin kuluessa, asetus tallentuu ja näyttö palaa normaalitilaan.

7. Käyttö

Paina [Mode] – painiketta valitaksesi joko Standby- tai Normal-mittauksen (ks. 4. Näyttö).

7.1 Mittaustulosten näyttö ylimmällä näyttörivillä

[ UP ] –painiketta useita kertoja painamalla saat näytölle vuoronperään:

V (Verkkojännite)

Verkkojännite ilmoitetaan voltteina (V).

A (Virrankulutus)

Näyttää kytketyn laitteen virrankulutuksen ampeereina (A).

Max A (Suurin virrankulutus)

Näyttää mittausajan suurimman virranvoimakkuuden (A).

W (Tehon mittaus)

Näyttää kytketyn laitteen tehonkulutuksen watteina (W).

Max W (Suurin teho)

Näyttää suurimman tehonvoimakkuuden mittauksen aikana. Arvo muuttuu ainoastaan, kun se ylittyy (W).

OVERLOAD (Ylikuormitushälytyksen asentaminen)

Näyttää ylikuormitushälytykselle asetetun rajalukeman watteina tai ampeereina.

7.2 Mittaustulosten näyttäminen keskimmäisellä näyttörivillä

[ DOWN ] –painiketta useita kertoja painamalla saat keskimmäiselle näyttöriville vuoronperään (nollauksen jälkeen mitatut) seuraavat lukemat:

Näyttää nollauksen jälkeisen kWh-määrän.

cost/kWh (hinta / kWh)

Näyttää asetetun hinnan / kWh (ks. 6.1 Energian hinnan asetus).

cost (kokonaishinta)

Näyttää kokonaishinnan (asetettu sähkön hinta kerrottuna kWh-määrällä).

7.3 Mittausajan näyttäminen alarivillä (näyttää viimeisimmän nollauksen jälkeisen lukeman)

Mittaustulosten näyttämiseen on kaksi tilaa: Normal ja Standby.

Mittaustulokset voi tallentaa kahdella tavalla: Tavallinen Normal-tila rekisteröi kokonais-tehon kulutuksen ja mittausajan. Standby-tila laskee kWh:t, kertyneen hinnan ja ajan ainoastaan alle 35 watin kulutukselle. Tämän toiminnon tarkoituksena on näyttää tv: n, dvd-soittimen jne. energiankulutus siltä ajalta, jolloin ne eivät ole täysin pois päältä, vaan Standby-tilassa (suljettu kaukosäätimellä).

Mittaustuloksen näyttäminen Normal- tai Standby-tilassa:

1. Paina [Mode] valitaksesi Standby- tai Normal-tilan. Viimeisimmän nollauksen jälkeinen mittausaika näkyy muodossa TTMMSS näytön alaosassa.
2. Paina [DOWN], jolloin laite antaa mitatun käyttölukeman kWh:eina (kWh) > asetetun hinnan/kWh (cost/kWh) > mitatun kokonaishinnan (cost).

8. Nollaus

8.1. Kulutuksen, kokonaishinnan ja kokonaisajan nollaus

- Nollaa kulutus (kWh), kokonaishinta (cost) ja kokonaisaika painamalla [Mode]-painiketta noin kolmen sekunnin ajan (kunnes kuuluu piippaus).

8.2. Maksimivirran ja maksimitehon nollaus

• Valitse ensin poistettava mittauslukema (Max A tai Max W) painamalla [UP]-painiketta.
• Paina painiketta, kunnes näytön keskirivillä lukee "kWh".
• Paina [ SET ]-painiketta noin kolmen sekunnin ajan (kunnes kuuluu piippaus) nollataksesi Max A- (suurin käytetty virta) tai Max W-lukemat (suurin käytetty teho).

9. Huolto ja ylläpito

Poista energiankulutusmittari pistorasiasta. Pyyhi se pehmeällä liinalla ja tarvittaessa miedolla puhdistusaineella. Älä käytä voimakkaita puhdistusaineita tai liuottimia. Älä käytä puhdistukseen nesteitä.

10. Asetusten palauttaminen

Mikäli näytöllä näkyy outoja merkkejä tai mitään ei tapahdu kun painat painikkeita, tulee laitteen asetukset palauttaa.

• Irrota energiankulutusmittari pistorasiasta ja poista paristot.
  • Aseta paristot takaisin.

Huom.! Näyttö on asetusten palauttamisen jälkeen tyhjä, kunnes liität energiankulutusmittarin pistorasiaan tai painat jotakin nappia.

11. Vianetsintä

• Ongelma: Näyttö on tyhjä tai näytöllä näkyy kummallisia merkkejä
  Ratkaisu: Paina jotain painiketta näytön aktivoimiseksi. Mikäli se ei auta, tarkista, että paristot on asetettu oikein päin (+-puoli ulospäin).
• Ongelma: Näyttö ei päivity, vaikka mittariin on kytketty sähkölaite.
  Ratkaisu: Paina [Mode] tarkistaaksesi sekä Standby- että Normal-tilat. Kokeile palauttaa asetukset (ks. 10. Asetusten palauttaminen).

12. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

13. Tekniset tiedot

Käyttöjännite 230 V AC\~50 Hz / 220–240 V AC\~50 Hz (UK-malli)

Suurin resistiivinen kuormitus 16 A, 3680 W

Pienin mittausvirta 0,005 A

Pienin mittausteho noin 1 W

Virrannäyttö (ampeereina) 0,00–16,00 A

Jännitteen näyttö (voltteina) 190–276 V

Paristot (varmuustoimintoa varten) 2 kpl LR44, 1,5 V

Tarkkuus\*:

Jännitteen näyttö (V) mitattu lukema ± 3 %

Virrannäyttö (A) mitattu lukema ± 3 % (± 0,01 A)

Tehon näyttö (W) mitattu lukema ± 3 % (± 2 W)

Energian näyttö (kWh) mitattu lukema ± 3 % (± 0,1 kWh)

* Tarkkuusarvot edellyttävät seuraavia olosuhteita:

Verkkotaajuus 45–65 Hz

Normaali huoneenlämpö

Harmoninen jännitteen/virran vääristymä < 15 %

Suositeltavat käyttöolosuhteet:

• Lämpötila 5–40 °C
• Ilmankosteus enintään 90 % RF
• Sisäkäyttö
• Korkeus enintään 2000 m merenpinnan yläpuolella

Energiemessgerät

Art.Nr. 18-1444 Modell PM 498-UK

36-4444 PM 498

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI
