EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SAMSVÄRSERKLÆRING

VAKUUTUS EU-YHDENMUKAISUUDESTA

EG-FORSIKRING OM OVERENSSTEMMELSE

Denna manual innehåller viktig information om maskinens användning och säkerhetsrisker m.m. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på följande varningar:

WARNING!

Risk för allvarlig olycka.

OBS!

Risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Spänning: .....230 V \~ 50 Hz
Effekt: 850 W
Varvtal: 800 r/min
Slag per minut: ....3 200
Borrkapacitet betong/sten: . . .26 mm
Trä: .....∅40 mm
Betong/sten:....Ø26 mm
Metall:....Ø13 mm
Slagenergi:....4,3 J
Vikt: 5 kg

Ljudnivå

(EN 60745-1+A11 + EN 60745-2-6)

Borrhammare

Uppmätt ljudnivå L _PA : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89,16 dB(A)

Uppmätt ljudnivå L _WA : .....100,16 dB(A)

Osäkerhet K_WA : .....3 dB(A)

Garanterad ljudnivå: .....103,16 dB(A)

Mejsling

Uppmätt ljudnivå L _PA : . . . . . . . . .87,44 dB(A)

Uppmätt ljudnivå LWA: .....98,44 dB(A)

Osäkerhet K_WA : .....3 dB(A)

Garanterad ljudnivå: .....101,44 dB(A)

Vibrationer

(EN 60745-1+A11 + EN 60745-2-6)

Borrhammare

Vänster handtag: .....22,746 m/s ^2

Vänster handtag: .....15,334 m/s ^2

Höger handtag: .....9,777 m/s ^2

Osäkerhet K: 1,5 m/s ^2

Isolationsklass □....II

3. ANVÄNDNINGSOMRÅDE

17-169 Borrhammare 850W är konstruerad för slagborrning och mejsling i sten, betong, murverk och tegel, samt borrning utan slag i trä, plast och metall. Den får enbart användas tillsammans med verktyg och tillbehör som är konstruerade och godkända för borrhammare. Maskinen är inte avsedd för kommersiellt bruk eller kontinuerlig drift. Den får inte byggas om eller användas till arbete som den inte är konstruerad för.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Använd alltid skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.
• Barn och personer med nedsatt fysisk eller psykisk förmåga får ej använda produkten utan tillsyn enligt EN 60335-1/A2:2006.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.

• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en behörig serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktlig start genom att bryta strömmen före service och reparation eller när maskinen inte används.
• Ta alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en rulle. Dra ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.
• Eventuella reparationer och kabelbyte ska utföras av behörig elektriker.

5. ÖVERSIKTSBILD

1. Dammskydd
2. Chuck SDS+
3. Strömbrytare ON/OFF
4. Stödhandtag
5. Lock för kolborstar
6. Djupanhåll
7. Slagfunktionsväljare
8. Borr-/mejselfunktionsväljare
9. Smörjlock

6. MONTERING

Kontrollera vid uppackning så att maskinen ej skadats under transporten, samt så att alla delar och tillbehör finns med.

7. SÄRSKILDA

SÄKERHETSFÖRESKRIFTER

7.1 Risker vid användning

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för ögonskada

Det kan förekomma kringflygande föremål. Använd skyddsglasögon eller visir. Håll åskådare och djur på behörigt avstånd.

Risk för hörselskada

Använd hörselskydd

Risk för lungskador

Damm kan skada lungorna. Använd alltid andningsskydd.

Risk för skärskada

Använd skyddshandskar vid byte av verktyg

Risk för elstöt

Spola aldrig vatten på maskinen och dess elkabel. Använd aldrig maskinen då det regnar eller är blött. Avlägsna inte några skyddsanordningar eller komponenter som skyddar den elektriska utrustningen. Använd inte tillbehör och reservdelar som inte är godkända av tillverkaren. Kontrollera att maskinen är hel innan den ansluts.

Risk för skada på grund av vibrationer

Maskinens vibrationer kan orsaka arm- och

handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av misskötsel eller defekta delar.

7.2 Varningssymboler och skyltar på maskinen

Maskinen är dubbelisolerad och behöver inte jordas. Reparation av elektriska delar får endast utföras av elektriker.

Manual

Läs igenom manualen, särskilt säkerhetsinstruktionerna, innan maskinen används.

7.3 Säkerhetsanordningar

Kontrollera alltid innan användning att säkerhetsanordningarna är monterade och att de fungerar.

Strömbrytaren (3)

Strömbrytaren är en skyddsanordning. Maskinen får ej användas om strömbrytaren ej fungerar. Funktion:

Start – Tryck in strömbrytaren

Stopp – Släpp strömbrytaren

Stödhandtag (4)

Med tanke på den kraft som därmed uppstår ska du alltid hålla maskinen med två händer och stå stadigt på golvet. Maskinen får enbart användas när den är utrustad med ett stödhandtag så att operatören har kontroll över borrhammaren. Genom att snurra på handtaget medurs så att stödhandtaget lossnar, kan detta sedan vridas i bekväm vinkel. Vrid därefter handtaget moturs så att stödhandtaget är fastlåst.

8. HANDHAVANDE

Viktigt!

När du borrhamrar ska du inte trycka lika hårt som vid vanlig borrning. För högt tryck kan leda till överbelastning av motorn. Kontrollera borrskärpan regelbundet. Slipa eller byt ut slöa borr.

8.1 Byte av verktyg

Montering av verktyg

Maskinen är utrustad med systemfäste av typen SDS+.

a. Verktyg som ska monteras i maskinen ska vara rena och insmorda med ett tunt lager av fett.
b. Dra chucken (2) bakåt och håll den i det läget.
c. Tryck verktyget inåt samtidigt som du vrider det. Det kommer automatiskt att snäppa in i låst läge.
d. Kontrollera fastsättningen genom att dra i verktyget.

Ta bort ett SDS+ verktyg

Dra chucken (2) bakåt och håll den i det läget och ta enkelt bort verktyget.

Av säkerhetsskäl ska borrhammaren användas medstödhandtaget. Med stödhandtaget kan du arbeta bekvämare och säkrare än utan. Lossa stödhandtaget genom att vrida det moturs. Fäst det sedan åter genom att vrida det medurs.

Djupanhåll (6)

Lossa hjälphandtaget och stoppa in djupstoppets raka del i hålet. Justera så som du vill ha det och dra åt hjälphandtaget igen.

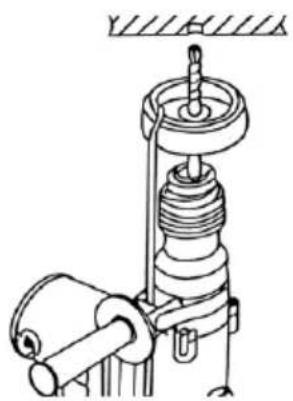

För arbete i tak bör dammskyddet monteras så som på bilden.

Slagfunktionsväljare

För att borra utan hammarslag: vrid slagfunktionsväljare (7) till borrsymbolen (9). För att borra med hammarslag: Vrid slagfunktionsväljaren (7) till hammarsymbolen (10).

För att få enbart hammarslag kan borrfunktionen stängas av.

Du använder då maskinen som ett stämjärn. För att stänga av borrfunktionen vrid funktionsväljaren (8) till hammarfunktionen (12). För att aktivera borrfunktionen vrid funktionsväljaren (8) till borrhammarläget (11).

8.3 Användning

a. Kontrollera att maskinen och dess elkabel är hel samt att strömbrytaren fungerar.
b. Kontrollera att stickkontakten är utdragen från eluttaget.
c. Använd skyddshandskar och montera lämpligt verktyg.
d. Ställ in funktionsväljaren (7 och 8), beroende på det arbete som ska utföras.
e. Ta på dig skyddsutrustning.
f. Anslut stickkontakten i eluttaget.
g. Tryck in strömbrytaren (3) för att starta borrmaskinen. Tvinga inte maskinen framåt eller i sidled utan låt den arbeta av egen kraft. Om verktyget fastnar i arbetsstycket, stäng av maskinen och lossa verktyget. Undersök och åtgärda orsaken.
h. Efter avslutat arbete, avlägsna kontakten från eluttaget och rengör maskinen.

WARNING! Vid borrning i väggar: Säkerställ att du inte borrar i dolda kablar och ledningar.

9. TRANSPORT OCH FÖRVARING

• Kontrollera att maskinen är hel och väl rengjord.
• Förvara den sedan i ett svalt och torrt utrymme, oåtkomligt för barn och andra obehöriga.
• Förvara alltid maskinen i en miljö med temperaturer mellan -20 °C och +40 °C.

10. SERVICE OCH UNDERHÅLL

WARNING! Kontrollera att stickkontakten avlägsnats från eluttaget innan service och underhåll påbörjas.

10.1 Dagligt underhåll efter utfört arbete:

• Rengör maskinen med en mjuk torr trasa eller borste.
• Rengör elmotorns ventilationsöppningar och strömbrytare med dammsugare och/eller mjuk borste.
  • Rengör chucken

OBS! Om maskinen är ordentligt smutsig går det att använda en lätt fuktad trasa med mild tvållösning som inte är skadlig för plastdetaljerna. Använd aldrig några frätande kemikalier vid rengöring eftersom de kan skada plastdetaljerna. Vatten får absolut inte tränga in till maskinens elektriska delar, då detta kan förorsaka kortslutning.

10.2 Regelbundet underhåll var 30:e arbetstimme eller vid behov.

• Öppna smörjlocket (3) och fyll på med smörjfett med god smörjförmåga och hög smältpunkt. Fyll inte på med mer fett än att vevstaken syns.
• Lossa ventilationskåpan (10) och kontrollera/byt kolborsten.

11. M ILJÖ

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
