WMA 3.2 - Väggfäste Andersson - Gratis bruksanvisning och manual

Produkttyp	Väggfäste
Varumärke	Andersson
Modell	WMA 3.2
VESA-kompatibilitet	200x100 till 800x600 mm
Maximal viktkapacitet	60 kg (uppskattat)
Material	Stål
Färg	Svart
Lutningsområde	-2° till +10°
Vridningsområde	±180°
Rotationsområde	±90°
Nivelleringsjustering	±3°
Avstånd från vägg	59 till 450 mm
Väggplattans mått	800 x 630 mm (ungefär)
Djup på väggplatta	47.1 mm
Monteringstyper	Massiv betong, Träregel
Inkluderade tillbehör	Vattenpass, låsningslina, kabelhanteringsklämmor, skruvar, brickor, nyckel
Skärmstorlekar som stöds	Upp till 914 mm (36 tum) diagonalt (uppskattat)
Speciella funktioner	Låsmekanism, magnetiskt avtagbart vattenpass
Garanti	Inte specificerat

Vanliga frågor - WMA 3.2 Andersson

Vad är den maximala viktkapaciteten för Andersson WMA 3.2 väggfäste?

Manualen varnar för att inte överskrida den angivna maximala viktkapaciteten. Baserat på typiska fästen av denna storlek uppskattar vi en kapacitet på 60 kg. Kontrollera alltid med manualen.

Vilka VESA-mönster är kompatibla?

Fästet stöder VESA-mönster från 200x100 till 800x600 mm, vilket täcker de flesta platt-tv.

Vilka verktyg krävs för installation?

Du behöver en regelsökare, blocknyckel, borrmaskin och den medföljande 6x6-nyckeln. För betong, en 10 mm borr; för träreglar, en 5 mm borr.

Kan jag installera detta fäste på en gipsvägg?

Nej, fästet måste fästas i massiv betong eller träreglar. Enbart gipsvägg kan inte bära vikten.

Innehåller fästet alla nödvändiga skruvar?

Ja, innehåller M6, M8, M10 skruvar och brickor för olika TV-baksideskonfigurationer.

Hur justerar jag lutningen?

Använd spänningsskruven med den medföljande 6x6-nyckeln för att justera lutningen från -2° till +10°.

Kan jag använda detta fäste för en böjd TV?

Ja, steg 2 innehåller instruktioner för att fästa fästen på skärmar med böjd baksida eller hinder.

Hur tar jag bort TV:n från väggplattan?

Tryck ihop de två snörena för att låsa upp fästena, lyft sedan av TV:n.

Finns det en nivelleringsfunktion?

Ja, fästet har ett magnetiskt avtagbart vattenpass och tillåter ±3° nivelleringsjustering.

Vad är garantiperioden?

Manualen anger ingen garantiperiod. Kontakta Anderssons kundtjänst för detaljer.

BRUKSANVISNING WMA 3.2 Andersson

Org.nr 556520-4137 äger upphovsrätten till den här handboken. Inga delar av handboken får ändras, kopieras eller överföras utan skriftligt tillstånd från org. nr 556520-4137.

Meddelande

Den här handboken innehåller inga garantier eller andra typer av utfästelser. All information i handboken, inklusive tekniska data, bilder och texter, är endast exempel och används i referenssyfte. Org.nr 556520-4137 förbehåller sig rätten att upp-datera innehållet i handboken utan föregående meddelande.

Angående återvinning

Kartonger och packmaterial till denna produkt är återvinningsbart och kan återanvändas. Denna produkt och alla tillbehör förutom batterier följer WEEE-direktivet om återvinning. Vänligen släng allt eventuellt material från produkten enligt de lokala regler som råder där du bor. När du kasserar din produkt, följ då dina lokala lagar om återvinning. Batterier får aldrig slängas eller eldas utan ska istället tas hand om enligt dina lokala regler om kemiskt avfall.

Viktiga säkerhetsinstruktioner 10

Dimensioner 10

Översikt och komponentlista 11

Steg 1A - Montera på tegel- och betongvägg ____ 12

Steg 1B - Montera på vägg med träregel 12

Steg 2 - Montera skärmen på fästena 13

Steg 3 - Sätt på plastskydd 13

Steg 4 - Häng fast TV:n på väggplattan 14

Steg 5 - Justering 14-15

Norsk

Advarsel 16

Dimensjoner 16

Viktiga säkerhetsinstruktioner

→ Påbörja inte installationen förrän du har läst och förstått alla instruktioner i den här bruksanvisningen. Om du är osäker på någon del kan du kontakta återförsäljarens kundtjänst för support, eller anlita en professionell installatör.
→ Det här fästet är avsett att installeras och användas endast som specificerat i den här bruksanvisningen. Felaktig installation av produkten kan orsaka skada eller allvarlig personskada.
→ Den här produkten bör endast installeras av någon med mekanisk erfarenhet som förstår instruktionerna i bruksanvisningen.
→ Se till att den bärande ytan på ett säkert sätt kommer att stödja den sammanlagda vikten av utrustningen med tillhörande hårdvara och komponenterna.
→ Om du monterar på vägg med träregel, se till att skruvarna är förankrade i mitten av reglarna. Vi rekommenderar att du använder regelfinnare.
→ För att säkert kunna lyfta och placera produkten behöver ni vara två personer eller ta hjälp av lyftutrustning.
→ Dra åt skruvarna ordentligt, men inte för hårt. För hård åtdragning kan orsaka skada, vilket minskar väggfästets hållkraft.
→ Den här produkten är endast avsedd för inomhusbruk. Om produkten används utomhus kan det leda till skada på produkten och personskada.
→ Kontrollera med jämna mellanrum att fästet sitter fast och säkert.
→ Överskrid inte högsta angivna viktkapacitet. Det kan leda till personskada eller skada på egendom.

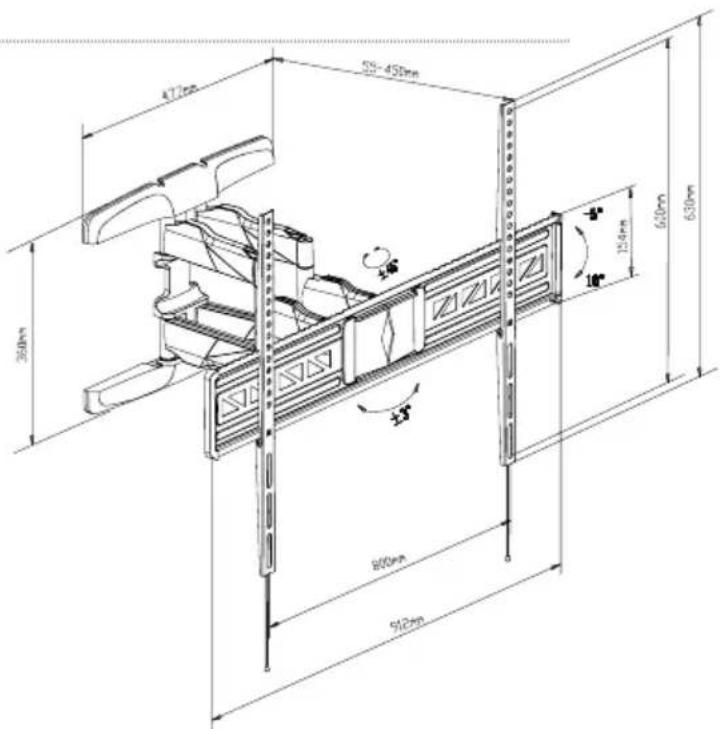

Dimensioner

Översikt och komponentlista

Viktigt: Kontrollera att du har fått alla delar före installationen. Om någon del saknas eller är defekt, kontakta återförsäljarens kundtjänst.

VESA:

200×100-

800×600

M6X16 MM A (4st)

M8X16 MM B1 (4st)

M8X25 MM B2 (4st)

M10X16 MM C (4st)

6x6 Insexnyckel

M8 bricka (10st)

M10 bricka (4st)

Avständs- bricka F (4st)

G (6st)

Plugg

H (6st) Ringnyckel

Steg 1A - Montera på tegel- och betongvägg

Steg 1B - Montera på vägg med träregel

Steg 2 - Montera skärmen på fästena

Montera på skärm med platt baksida:

Montera på skärm med böjd baksida:

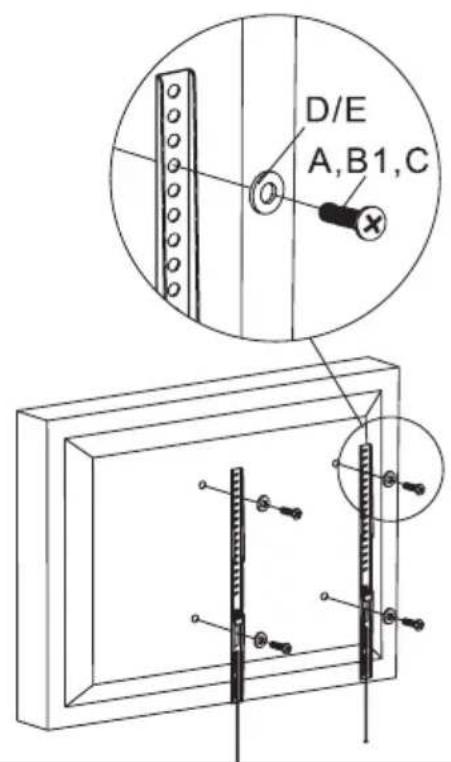

: (D) Litet hål för M6- och M8-skruvar : (E) Mellanstort hål för M10-skruvar

Steg 3 - Sätt på plastskydd

Step 4 - Häng fast TV:n på väggplattan

Kläm fast de två armarna till väggfästet

Steg 5 - Justering

1. Tryck fast fästena på väggplattan efter att du har lagt dem på den. Då kommer de att låsas fast.

1. Dra ned de två snörena samtidigt för att låsa upp fästena från väggplattan. Sedan kan du ta av fästena.

1. Öppna den här knappen om du vill skära av snörena för att göra dem kortare.

Step 4 - Heng TV-en på veggplaten
