WMA 3.2 - Veggfeste Andersson - Gratis bruksanvisning og manual

Produkttype	Veggmontering
Merke	Andersson
Modell	WMA 3.2
VESA-kompatibilitet	200x100 til 800x600 mm
Maksimal vektkapasitet	60 kg (estimert)
Materiale	Stål
Farge	Svart
Tilt-område	-2° til +10°
Sving-område	±180°
Rotasjonsområde	±90°
Nivelleringsjustering	±3°
Avstand fra vegg	59 til 450 mm
Veggplatedimensjoner	800 x 630 mm (ca.)
Dybde på veggplate	47.1 mm
Monteringstyper	Solid betong, trestender
Inkluderte tilbehør	Vannpass, låsesnor, kabelhåndteringsklips, skruer, skiver, skiftenøkkel
Støttede skjermstørrelser	Opptil 914 mm (36 tommer) diagonalt (estimert)
Spesielle funksjoner	Låsemekanisme, magnetisk avtakbart vannpass
Garanti	Ikke spesifisert

Ofte stilte spørsmål - WMA 3.2 Andersson

Hva er maksimal vektkapasitet for Andersson WMA 3.2 veggmontering?

Manualen advarer om ikke å overskride den oppgitte maksimale vektkapasiteten. Basert på typiske fester av denne størrelsen, estimerer vi en kapasitet på 60 kg. Kontroller alltid med manualen.

Hvilke VESA-mønstre er kompatible?

Festet støtter VESA-mønstre fra 200x100 til 800x600 mm, som dekker de fleste flatskjerm-TV-er.

Hvilke verktøy kreves for installasjon?

Du trenger en stenderføler, fastnøkkel, drill og den medfølgende 6x6 skiftenøkkelen. For betong, et 10 mm bor; for trestendere, et 5 mm bor.

Kan jeg installere dette festet på en gipsvegg?

Nei, festet må festes til solid betong eller trestendere. Gips alene kan ikke bære vekten.

Kommer festet med alle nødvendige skruer?

Ja, inkluderer M6, M8, M10 skruer og skiver for ulike TV-bakkekonfigurasjoner.

Hvordan justerer jeg tilt?

Bruk spenningsskruen med den medfølgende 6x6 skiftenøkkelen for å justere tilt fra -2° til +10°.

Kan jeg bruke dette festet til en buet TV?

Ja, trinn 2 inneholder instruksjoner for å feste braketter til skjermer med buet bakside eller hindringer.

Hvordan fjerner jeg TV-en fra veggplaten?

Trykk de to snorene sammen for å låse opp brakettene, løft deretter TV-en av.

Finnes det en nivelleringsfunksjon?

Ja, festet har et magnetisk avtakbart vannpass og tillater ±3° nivelleringsjustering.

Hva er garantiperioden?

Manualen spesifiserer ikke en garantiperiode. Kontakt Andersson kundeservice for detaljer.

BRUKSANVISNING WMA 3.2 Andersson

Org.nr 556520-4137 har opphavsretten til denne håndboken. Ingen deler av denne håndboken skal revideres, kopieres eller overføres på noen måte uten skriftlig samtykke fra org.nr 556520-4137.

Erklæring

Denne håndboken gir ingen garanti eller tilhørende forsikringer. All informasjon i denne håndboken, inklusiv produktspesifikasjon, bilder og tekst, er bare ment som referanse. Org.nr 556520-4137 forbeholder seg retten til å oppdatere innholdet i denne håndboken uten forvarsel.

Om resirkulering

Kartonger og pakkematerialet till dette produktet er gjenvinningsbart og kan resirkuleres. Dette produktet og alt tillbehør, utenom batteriene, følger WEEE-direktivet om resirkulering. Vær vennlig og kast alt eventuelt materiale fra produktet i henhold til de lokale regler der du bor. Når du kasserer ditt produkt, følg dine lokale lover om gjenvinning. Batterier skal aldri kastes eller brennes, følg dine lokale regler om kjemisk avfall.

Forpakningens innhold 17

Steg 1A - Montering på vegg med mur/betong ..... 18

Steg 1B - Montering på vegg med trebjelke 18

Steg 2 - Feste braketter til skjermen 19

Steg 3 - Feste plastdeksel....19

Steg 4 - Heng TV-en på veggplaten ____ 20

Steg 5 - Justering 20-21

Safety Instructions

→ Pass på at du leser og forstår instruksjonene sin helhet før installasjon. Om du er usikker på deler av installasjonen bør du kontakte en profesjonell installatør for hjelp.
→ Dette produktet er kun designet for å bli installert og brukt som spesifisert i denne håndboken. Feil installasjon av dette produktet kan forårsake skade eller alvorlig personskade.
→ Dette produktet bør kun installeres av personer med mekanisk erfaring og full forståelse av denne håndboken.
→ Sørg for at materialet i veggen klarer å bære den kombinerte vekten av utstyret inkludert alle komponenter og evt. maskinvare.
→ Hvis du monterer veggfestet til en trevegg med trebjelker må du sørge for at skruene er forankret i midten av trebjelkene. Det anbefales å bruke et verktøy som oppdager tre-stendere.
→ Benytt deg alltid av en assistent og/eller mekanisk løfteutstyr for å løfte og plassere utstyret på en forsvarlig måte.
→ Stram skruene godt, men ikke for hardt. Dersom du strammer for hardt, kan det skade elementene og redusere bæreevnen.
→ Dette produktet er beregnet kun for innendørs bruk. Bruk av dette produktet utendørs, kan føre til produktsvikt og personskade.
→ Når du har montert skjermen på braketten, bør du rutinemessig sjekke at festet er tilstrekkelig sikret og trygt å bruke. Annenhver måned bør det sjekkes om skruene sitter godt fast.
→ Ikke overskrid maksimal vektkapasitet. Alvorlig personskade eller materiell skade kan oppstå!

Dimensjoner

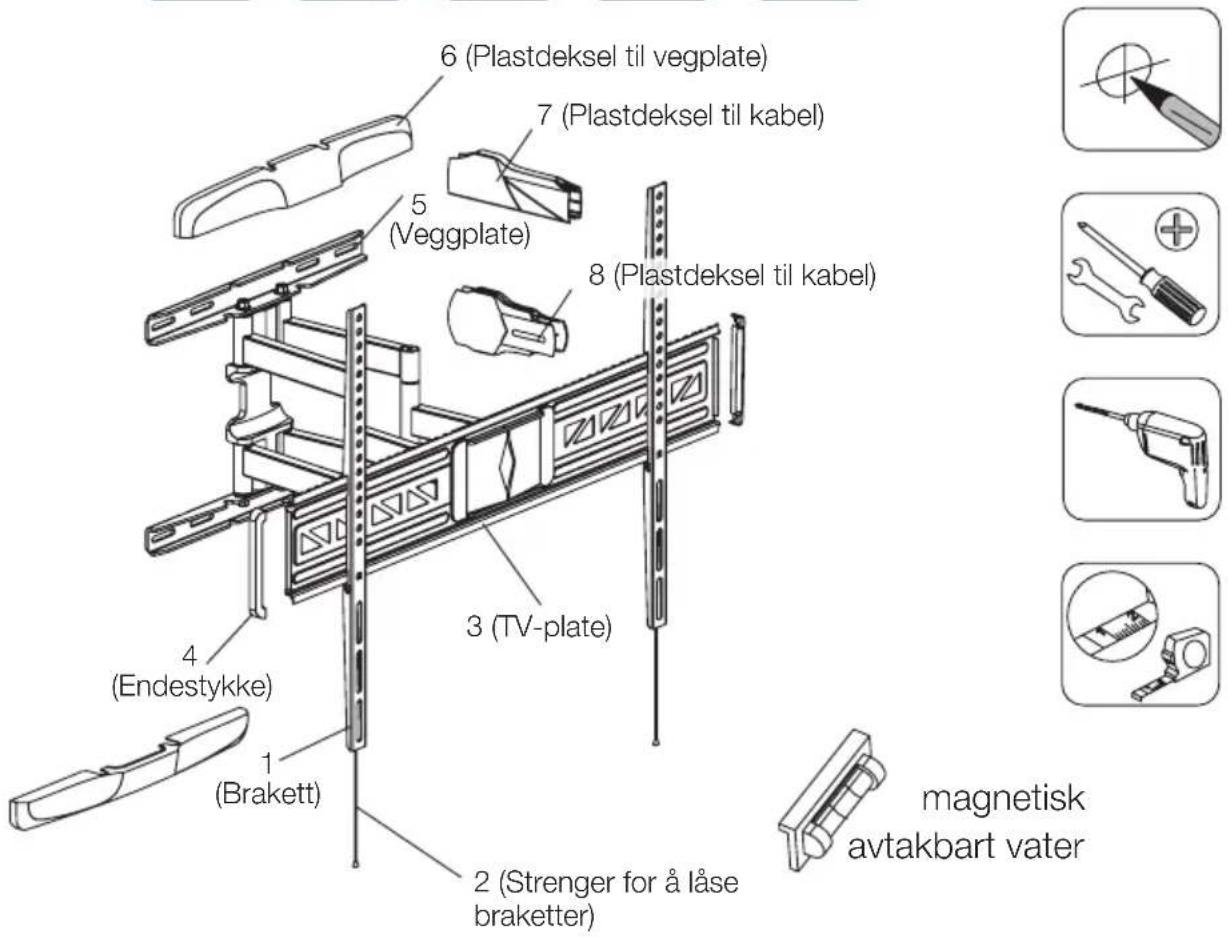

Forpakningens innhold

Viktig: Kontroller at du har mottatt alle deler ved å sammenligne medfølgende innhold med denne listen før installasjon. Hvis noen deler viser seg å mangle eller være defekte bør du kontakte forhandler.

VESA:

200x100- 800x600

M6X16 MM A (4st)

M8X16 MM B1 (4st)

M8X25 MM B2 (4st)

M10X16 MM C (4st)

6x6 nøkkel

M8 skive (10st)

M10 skive (4st)

Steg 1B - Montering på vegg med trebjelke

Steg 2 - Feste braketter til skjermen

Fest braketten til en skjerm med flat bakside:

Feste braketten til en skjerm med innfelt bakside:

Steg 5 - Justering

1. Trykk inn brakettene når de er montert de på veggplaten. De vil da låses med veggplaten.

1. Trekk ned de to strengene samtidig for å låse opp brakettene fra veggplaten, deretter kan du flytte brakettene ned.

2. Åpne denne knappen for å kutte strengene hvis du syntes de er for lange
