Varumärke	Exibel
Modell	38-5544
Produkttyp	Väggfäste för TV/monitor
Maximal lastkapacitet	20 kg
Lutningsområde	±12°
VESA-kompatibilitet	100x100, 200x100, 200x200 mm
Väggavstånd	70 mm
Material	Stålkonsol
Inkluderade verktyg	Skiftnyckel, insexnyckel
Inkluderade fästelement	M4x14 (x4), M5x14 (x4), M6x14 (x4), M8x20 (x4), M5-bricka (x4), M8-bricka (x4), liten distans (x8), väggskruvar ST5.5x50 (x3), plugg för murverk (x3), M6-bricka (x3)
Avsedd användning	Endast inomhusbruk
Säkerhetsfunktioner	Förhindrande av överspänning, belastningstest före montering
Underhåll	Kontrollera monteringens säkerhet var 3:e månad
Kompatibla väggar	Träregel, murverk (tegel/betong)
Installationssvårighet	Måttlig; två personer rekommenderas för tunga TV-apparater

Vanliga frågor - 38-5544 Exibel

Vad är den maximala vikten som Exibel 38-5544 väggfäste kan bära?

Den maximala lastkapaciteten är 20 kg. Se alltid till att din TV/monitor inte överstiger denna vikt.

Vilka VESA-mönster är kompatibla med detta fäste?

Fästet stödjer VESA-mönster 100x100 mm, 200x100 mm och 200x200 mm.

Kan jag luta eller vrida på TV:n efter installation?

Ja, fästet tillåter ett lutningsområde på ±12°. Lossa bultarna något, justera vinkeln och dra åt igen.

Vilka verktyg ingår med väggfästet?

Förpackningen innehåller en skiftnyckel och en insexnyckel för installation.

Hur installerar jag fästet på en trävägg?

Använd en regelsökare för att hitta reglar, borra pilothål 50 mm djupa med ett 4 mm borr, skruva sedan väggkonsolen i reglarna med de medföljande ST5.5x50-skruvarna.

Hur installerar jag fästet på en murverksvägg?

Borra hål 60 mm djupa med ett 8 mm slagborr, sätt i plugg för murverk, skruva sedan väggkonsolen med de medföljande skruvarna.

Är det säkert att installera fästet själv?

Det rekommenderas att använda två personer vid montering av en tung TV för att undvika skador eller egendomsskador.

Hur ofta bör jag kontrollera fästets säkerhet?

Kontrollera väggfästet regelbundet var 3:e månad för att säkerställa att det sitter fast ordentligt.

Vad ska jag göra om monteringsskruvarna inte passar min TV?

Använd de medföljande distanserna och brickorna för att få en säker passform. Se till att skruvdjupet matchar TV:ns monteringshål.

Kan detta fäste användas utomhus?

Nej, väggfästet är endast för inomhusbruk. Användning utomhus kan orsaka fel och egendomsskador.

BRUKSANVISNING 38-5544 Exibel

Justerbart TV/monitorfäste

Art.nr 38-5544

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Försäkra dig om att du har läst och förstått hela monteringsanvisningen.
• Väggen eller ytan som fästet ska monteras på måste kunna bära hela vikten av fäste och TV-apparat eller annan monterad produkt. Om väggen har reglar, se då till att fästa skruvarna i reglarnas centrum. Användning av en regeldetektor rekommenderas.
• Använd alltid rätt verktyg och var alltid två personer vid montering av tunga TV-apparater på väggfästet. Om du försöker montera en tung TV-apparat ensam kan det resultera i material- och personskador.
• Dra åt skruvarna hårt men överdra inte, väggfästet kan skadas och det medför sämre hållfasthet.
• Ta hänsyn till rekommendationer för montering och ventilation i TV-apparatens bruksanvisning.
  • Maxbelastning 20 kg.
• Kontakta en expert om du är osäker på något i samband med monteringen av väggfästet.
• Väggfästet är avsett för användning inomhus. Användning utomhus kan medföra att väggfästet går sönder vilket kan resultera i material- och personskador.

Obs!

• Undvik att lägga TV-apparaten med skärmen nedåt. Om du ändå måste göra det är det säkrast att ha en filt eller liknande under för att skydda skärmen.
  • Luta aldrig en plasma-TV mer än vad som rekommenderas i dess bruksanvisning.
• Skruva in fästskruvarna i TV-apparaten för hand först. Avbryt genast om du känner att det tar emot, skruva ur och undersök orsaken till att det tar emot.

Viktigt!

Om skruvar medföljer utrustningen är det inte säkert att de passar för materialet i väggen eller ytan där utrustningen ska monteras. Byt ut skruvarna mot lämpliga skruvar om så krävs. Kontrollera alltid djupet på TV-apparatens fästhål innan installationen påbörjas.

Förpackningen innehåller

Kontrollera att alla delar finns med i förpackningen.

A. Väggfäste med VESA-fäste
B. Nyckel
C. Insexnyckel

Förpackning M (fästdetaljer)

A. M4×14 (×4)
B. M5x14 (x4)
C. M6×14 (×4)
D. M8×20 (×4)
E. M5-bricka (x4)
F. M8-bricka (x4)
G. Distans, kort (x8)

Förpackning W (fästdetaljer för väggmontering)

Varning! Se till att väggen som du monterar väggfästet på klarar av TV-apparatens vikt. Ta kontakt med en fackman om du är osäker. Kontrollera väggfästets upphängning genom att försiktigt belasta det med samma vikt som TV-apparaten innan den monteras på väggfästet.

Skruva fast väggfästet på väggen

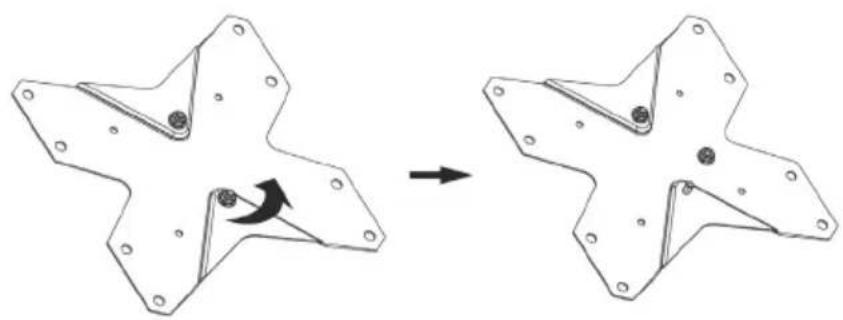

1. Skruva loss VESA-fästet från väggfästet.

1. Skruva fast väggfästet på väggen.

Viktigt! Vid monteringen måste borrhålen ha minst samma djup som skruvarnas längd. Borra minst 25 mm från närmaste kant på tegelstenen. Borra ej i fogen mellan tegelstenarna.

Trävägg

- 1-3. Mät, märk ut fästhålen och förborra. Använd gärna en regeldetektor till en regelvägg, borra i centrum på regeln.

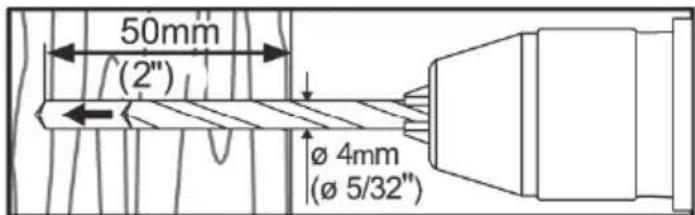

- 4. Borra fästhålen 50 mm djupa med ∅ 4 mm (∅ 5/32") borr.

- 5. Skruva fast väggfästet.

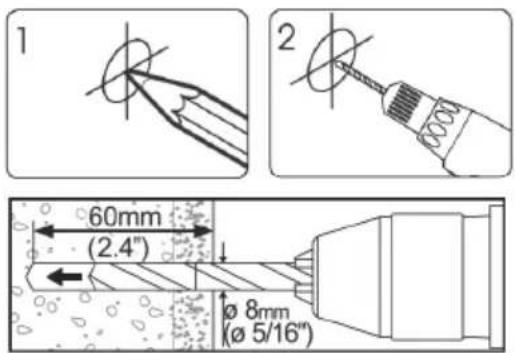

Tegel- eller betongvägg

• 1-2. Mät, märk ut fästhålen och förborra. Använd slagborrmaskin.
• 1. Borra fästhålen 60 mm djupa med ∅ 8 mm (∅ 5/16") borr.

- 4. Skruva fast väggfästet.

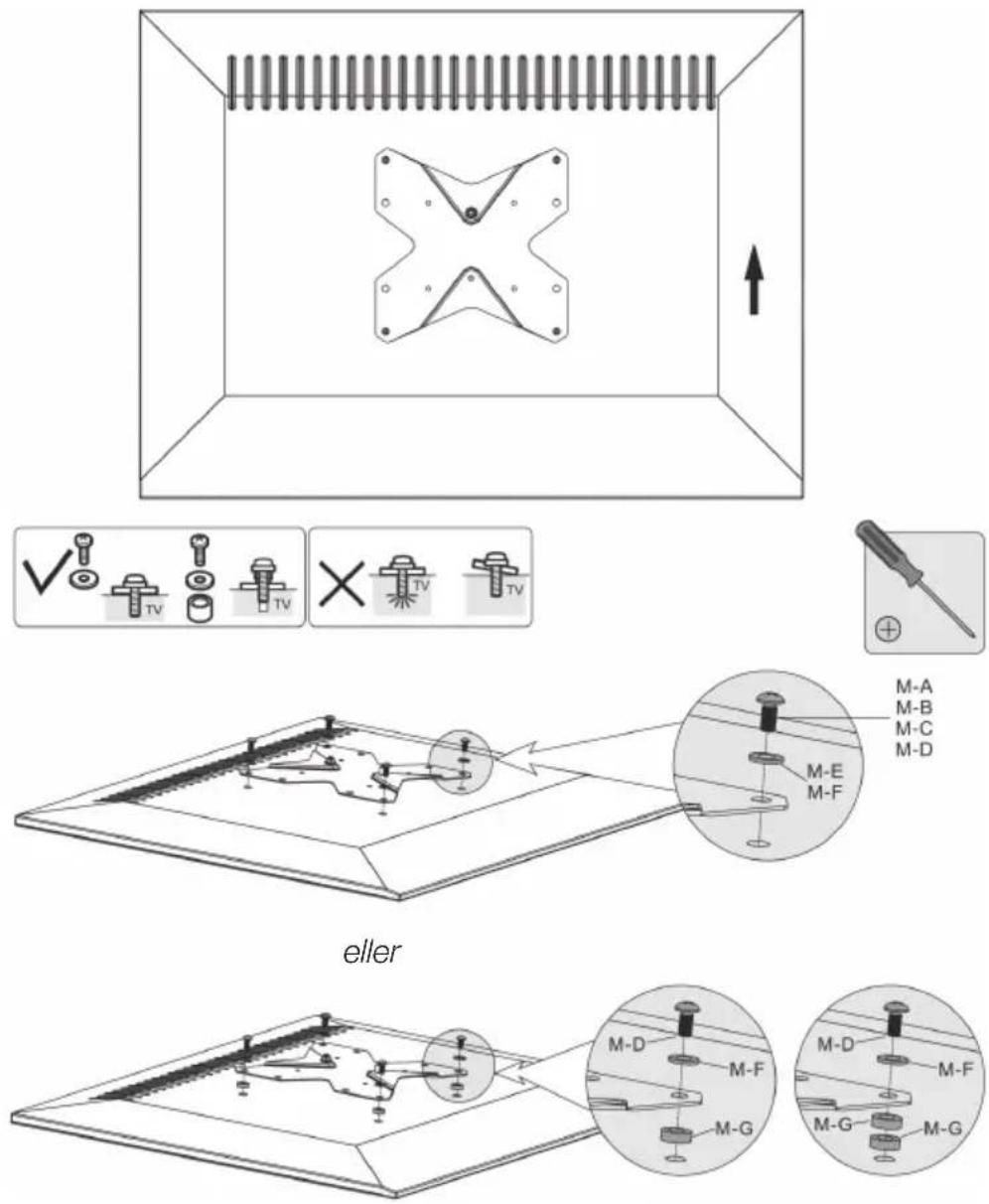

Montera VESA-fästet på TV-apparat/monitor

1. Placera VESA-fästet så att det passar mot fästhålen i TV-apparaten/monitorn, välj rätt fästskruvar och ev. distanser.
2. Dra åt skruvarna med nyckeln.

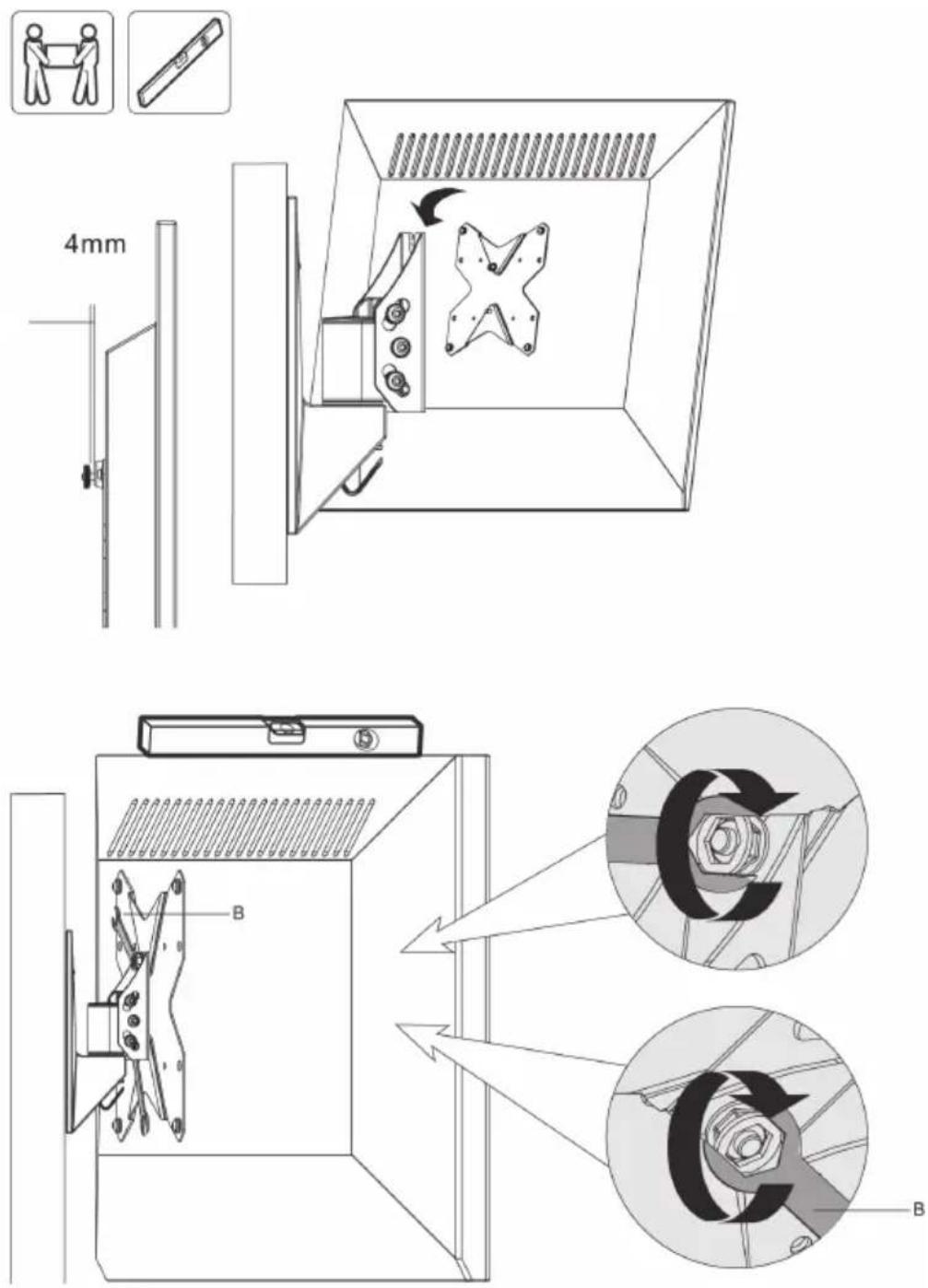

Montera TV-apparaten/monitorn på väggfästet

1. Lossa den övre muttern på VESA-fästet ca 4 mm.
2. Häng upp TV-apparaten/monitorn med det monterade VESA-fästet.
3. Kontrollera med ett vattenpass att TV-apparaten/monitorn hänger vågrätt.
4. Skruva fast den nedre muttern och dra åt både övre och nedre mutter.

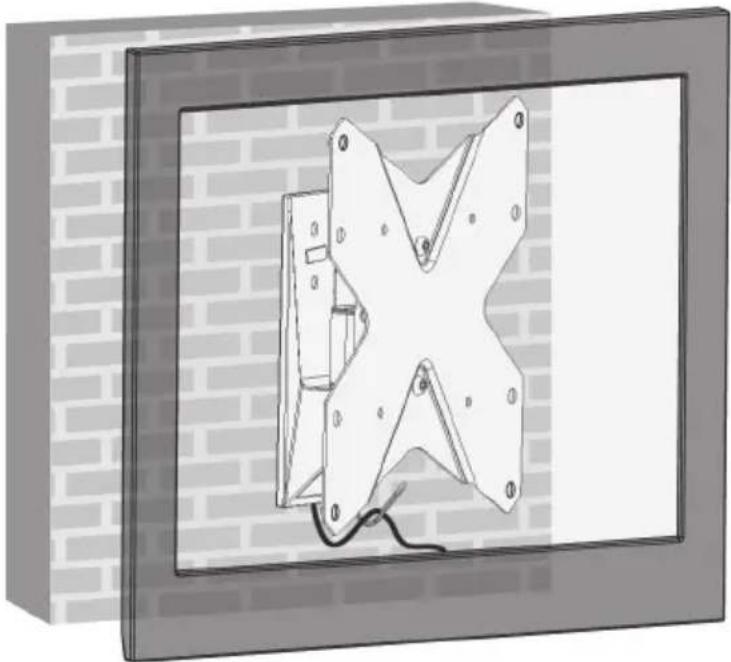

Häng upp kablarna

Häng kablarna över kroken på väggfästet. Låt kablarna hänga en aning så att de blir lagom sträckta om TV-apparatens läge ändras.

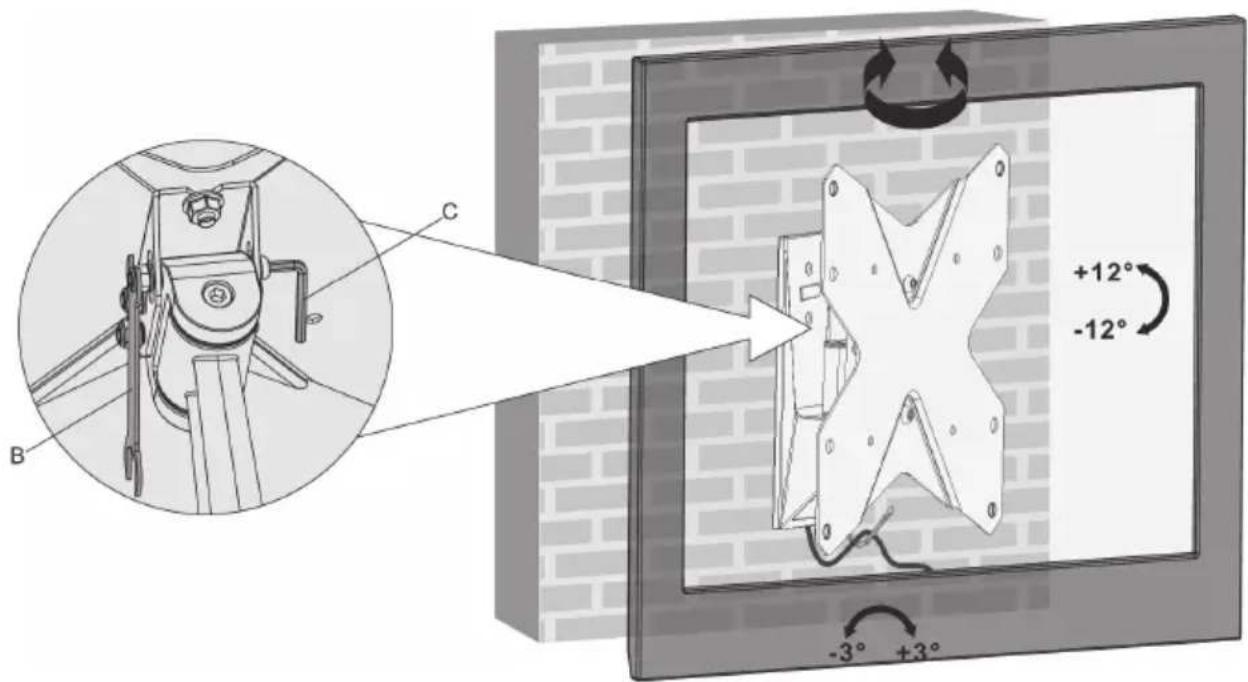

Justera vinkel och lutning

Lossa skruvarna en aning, justera och dra åt.

Kontrollera regelbundet (minst var tredje månad) att väggfästet sitter fast.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Tilt ± 12°

Fäste VESA 100x100, 200x100 och 200x200 mm

Avständ till vägg 70 mm

Maxbelastning 20 kg

Justerbart TV/monitorfeste

Art. nr. 38-5544
