38-5544 - Wandhalterung Exibel - Kostenlose Bedienungsanleitung

Marke	Exibel
Modell	38-5544
Produkttyp	Wandhalterung für Fernseher/Monitor
Maximale Tragfähigkeit	20 kg
Neigungsbereich	±12°
VESA-Kompatibilität	100x100, 200x100, 200x200 mm
Wandabstand	70 mm
Materialien	Stahlhalterung
Enthaltenes Werkzeug	Schraubenschlüssel, Inbusschlüssel
Enthaltene Befestigungselemente	M4x14 (x4), M5x14 (x4), M6x14 (x4), M8x20 (x4), M5 Unterlegscheibe (x4), M8 Unterlegscheibe (x4), kleiner Abstandshalter (x8), Wandschrauben ST5.5x50 (x3), Mauerwerkdübel (x3), M6 Unterlegscheibe (x3)
Verwendungszweck	Nur für den Innenbereich
Sicherheitsmerkmale	Überdrehsicherung, Belastungstest vor der Montage
Wartung	Überprüfen Sie die Befestigungssicherheit alle 3 Monate
Kompatible Wände	Holzständerwerk, Mauerwerk (Ziegel/Beton)
Installationsschwierigkeit	Mittel; bei schweren Fernsehern wird eine zweite Person empfohlen

Häufig gestellte Fragen - 38-5544 Exibel

Was ist das maximale Gewicht, das die Exibel 38-5544 Wandhalterung tragen kann?

Die maximale Tragfähigkeit beträgt 20 kg. Stellen Sie stets sicher, dass Ihr Fernseher/Monitor dieses Gewicht nicht überschreitet.

Welche VESA-Muster sind mit dieser Halterung kompatibel?

Die Halterung unterstützt VESA-Muster 100x100 mm, 200x100 mm und 200x200 mm.

Kann ich den Fernseher nach der Installation neigen oder schwenken?

Ja, die Halterung ermöglicht einen Neigungsbereich von ±12°. Lockern Sie die Schrauben leicht, stellen Sie den Winkel ein und ziehen Sie sie wieder fest.

Welches Werkzeug ist im Lieferumfang der Wandhalterung enthalten?

Das Paket enthält einen Schraubenschlüssel und einen Inbusschlüssel für die Installation.

Wie installiere ich die Halterung an einer Holzwand?

Verwenden Sie einen Stud-Finder, um die Ständer zu lokalisieren, bohren Sie Führungslöcher 50 mm tief mit einem 4 mm Bohrer und schrauben Sie die Wandhalterung dann mit den mitgelieferten ST5.5x50-Schrauben in die Ständer.

Wie installiere ich die Halterung an einer Mauerwerkswand?

Bohren Sie Löcher 60 mm tief mit einem 8 mm Hammerbohrer, setzen Sie Dübel ein und schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben fest.

Ist es sicher, die Halterung alleine zu installieren?

Es wird empfohlen, zwei Personen zu verwenden, wenn Sie einen schweren Fernseher montieren, um Verletzungen oder Sachschäden zu vermeiden.

Wie oft sollte ich die Sicherheit der Halterung überprüfen?

Überprüfen Sie die Wandhalterung regelmäßig alle 3 Monate, um sicherzustellen, dass sie sicher montiert bleibt.

Was soll ich tun, wenn die Montageschrauben nicht an meinen Fernseher passen?

Verwenden Sie die mitgelieferten Abstandshalter und Unterlegscheiben, um einen sicheren Sitz zu erreichen. Stellen Sie sicher, dass die Schraubentiefe mit den Montagelöchern des Fernsehers übereinstimmt.

Kann diese Halterung im Freien verwendet werden?

Nein, die Wandhalterung ist nur für den Innenbereich geeignet. Die Verwendung im Freien kann zu Ausfällen und Sachschäden führen.

BEDIENUNGSANLEITUNG 38-5544 Exibel

Justerbart TV/monitorfäste Justerbart TV/monitorfeste Säädettävä televisio/näyttöteline Verstellbare TV-/Bildschrimhalterung

Verstellbare TV-/Bildschirmhalterung

Art.Nr. 38-5544

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Die komplette Montageanleitung durchgelesen und sicherstellen, dass sie verstanden ist.
- Die Wand bzw. Oberfläche, an der die Bildschirmhalterung montiert werden soll, muss das gesamte Gewicht von Halterung und Fernsehgerät oder einem anderen montierten Produkt tragen. Befinden sich Ständer in der Wand, müssen die Befestigungsschrauben in der Mitte der Ständer eingedreht werden. Es wird empfohlen, ein Ortungsgerät einzusetzen.
- Bei der Montage von schweren Fernsehgeräten an der Wandhalterung immer das richtige Werkzeug einsetzen und immer zu zweit arbeiten. Der Versuch, ein schweres Fernsehgerät allein zu montieren, kann zu Verletzungen und zu Sachschäden führen.
- Die Schrauben fest anziehen, aber nicht überdrehen. Die Wandhalterung kann beschädigt werden, und die Stabilität verschlechtert sich.
- Die Empfehlungen zu Montage und Lüftung in der Bedienungsanleitung des Fernsehgeräts beachten.
• Maximale Tragfähigkeit 20 kg.
- Bei Unsicherheit bei der Montage, sich an einen Fachmann wenden.
- Die Wandhalterung ist für den Einsatz in Innenräumen vorgesehen. Der Einsatz im Freien kann die Wandhalterung beschädigen, was zu Verletzungen und Sachschäden führen kann.

Achtung:

• Das Fernsehgerät möglichst nicht mit dem Bildschirm nach unten ablegen. Lässt sich dies nicht vermeiden, zum Schutz des Bildschirms eine dicke Decke o.ä. unterlegen.
• Einen Plasma-Bildschirm nie stärker als in der zugehörigen Bedienungsanleitung empfohlen neigen.
• Die Befestigungsschrauben des Fernsehgeräts zuerst von Hand eindrehen. Wenn sich die Schraube nicht gut eindrehen lässt, sofort abbrechen, die Schraube herausdrehen und die Ursache des Problems untersuchen.

Wichtig:

Wenn Schrauben mitgeliefert werden, ist nicht sichergestellt, dass sie sich für das Wandmaterial oder die Oberfläche, auf der die Ausrüstung montiert werden soll, eignen. Wenn nötig, die Schrauben gegen geeignete Schrauben austauschen. Vor Beginn der Montage immer erst die Tiefe der Schraublöcher am Fernsehgerät kontrollieren.

Verpackungsinhalt

Kontrollieren, ob die Verpackung alle Teile enthält.

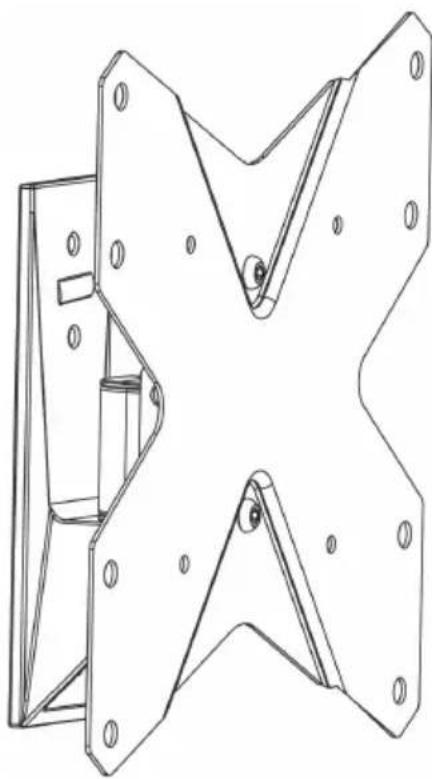

A. Wandhalterung mit VESA-Halterung
B. Schraubenschüssel
C. Innensechskantschlüssel

Verpackung M (Befestigungsmaterial)

A. M4×14 (×4)
B. M5x14 (x4)
C. M6×14 (×4)
D. M8×20 (×4)
E. M5-Scheibe (x4)
F. M8-Scheibe (x4)
G. Abstandhalter, kurz (x8)

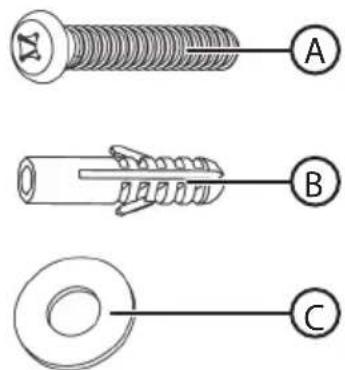

Verpackung W (Befestigungsmaterial für Wandmontage)

A. ST 5,5x50 (x3)
B. Betondübel (x3)
C. M6-Scheibe (x3)

Achtung: Sicherstellen, dass die Wand, an der die Wandhalterung befestigt werden soll, das Gewicht des Fernsehgeräts trägt. Bei Unsicherheit einen Fachmann kontaktieren. Die Aufhängung der Wandhalterung kontrollieren, indem sie vorsichtig mit einem Gewicht belastet wird, welches dem Gewicht des Fernsehgeräts entspricht, bevor dieser an der Wandhalterung angeschraubt wird.

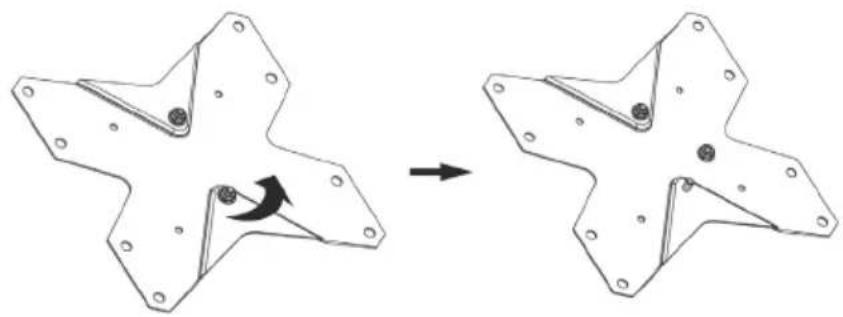

Wandhalterung an der Wand festschrauben

1. VESA-Halterung von der Wandhalterung lösen.

1. Wandhalterung an der Wand festschrauben.

Wichtig: Die Bohrlochtiefe muss mindestens der Schraubenlänge entsprechen. Mindestens 25 mm von den Kanten des Ziegelsteins entfernt bohren. Nicht in der Fuge zwischen Ziegelsteinen bohren.

Holzwand

- 1-3. Befestigungslöcher ausmessen, anzeichnen und vorbohren. Bei Wänden in Ständerbauweise empfehlen wir die Verwendung eines Ortungsgerätes. Löcher in der Mitte der Ständer bohren.

- 4. Bohrlöcher 50 cm tief bohren, ∅ 4 mm (∅ 5/32") Bohrer verwenden.

- 5. Wandhalterung festschrauben.

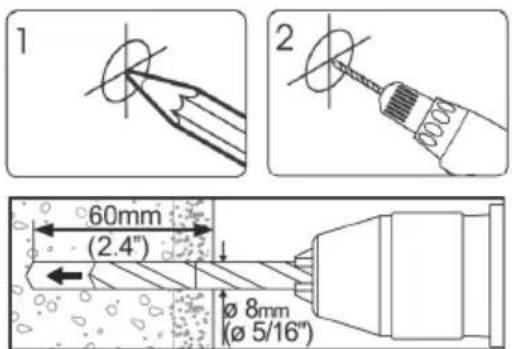

Ziegel- oder Betonwand

• 1-2. Befestigungslöcher ausmessen, anzeichnen und vorbohren. Schlagbohrmaschine verwenden.
• 1. Bohrlöcher 60 mm tief bohren, ∅ 8 mm (∅ 5/16") Bohrer verwenden.

- 4. Wandhalterung festschrauben.

VESA-Halterung am Fernsehgerät/Bildschirm anschrauben

1. VESA-Halterung so ansetzen, dass sie mit den Befestigungslöchern am Fernsehgerät/Bildschirm übereinstimmt. Passende Befestigungsschrauben und ggf. Abstandhalter wählen.
2. Mit dem Schraubenzieher anziehen.

Fernsehgerät/Bildschirm an Wandhalterung anschrauben

1. Die obere Mutter an der VESA-Halterung ca. 4 mm lösen.
2. Fernsehgerät/Bildschirm mit montierter VESA-Halterung aufhängen.
3. Mit der Wasserwaage kontrollieren, dass das Fernsehgerät/der Bildschirm waagrecht hängt.
4. Die untere Mutter festdrehen, dann obere und untere Mutter anziehen.

Kabel aufhängen

Die Kabel über den Haken der Wandhalterung legen. Die Kabel etwas durchhängen lassen, damit sie Spiel haben wenn die Position des Fernsehgeräts geändert wird.

Winkel und Neigung korrigieren

Schrauben etwas lösen, Position korrigieren und Schrauben anziehen. Regelmäßig (mindestens alle drei Monate) die Wandhalterung auf festen Sitz prüfen.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Neigung ± 12°

Halterung VESA 100x100, 200x100 und 200x200 mm

Abstand zur Wand 70 mm

Maximale Tragfähigkeit 20 kg
