Tuotemerkki	Exibel
Malli	38-5544
Tuotetyyppi	Seinäkiinnike TV:lle/näytölle
Enimmäiskantavuus	20 kg
Kallistusalue	±12°
VESA-yhteensopivuus	100x100, 200x100, 200x200 mm
Etäisyys seinästä	70 mm
Materiaalit	Teräksinen kiinnike
Mukana tulevat työkalut	Kiintoavain, kuusiokoloavain
Mukana tulevat kiinnikkeet	M4x14 (x4), M5x14 (x4), M6x14 (x4), M8x20 (x4), M5 aluslevy (x4), M8 aluslevy (x4), pieni välike (x8), seinäruuvit ST5.5x50 (x3), muuratutulpat (x3), M6 aluslevy (x3)
Käyttötarkoitus	Vain sisäkäyttöön
Turvallisuusominaisuudet	Ylikiristyksen esto, kuormitustesti ennen asennusta
Huolto	Tarkista kiinnityksen turvallisuus 3 kuukauden välein
Yhteensopivat seinät	Puurunko, muurattu (tiili/betoni)
Asennuksen vaikeusaste	Kohtalainen; kaksi henkilöä suositellaan raskaille TV:ille

Usein kysytyt kysymykset - 38-5544 Exibel

Mikä on Exibel 38-5544 seinäkiinnikkeen enimmäispaino?

Enimmäiskantavuus on 20 kg. Varmista aina, että TV:si/näyttösi ei ylitä tätä painoa.

Mitkä VESA-kuviot ovat yhteensopivia tämän kiinnikkeen kanssa?

Kiinnike tukee VESA-kuvioita 100x100 mm, 200x100 mm ja 200x200 mm.

Voinko kallistaa tai kääntää TV:tä asennuksen jälkeen?

Kyllä, kiinnike mahdollistaa kallistusalueen ±12°. Löysää pultteja hieman, säädä kulmaa ja kiristä uudelleen.

Mitä työkaluja seinäkiinnikkeen mukana tulee?

Pakkaus sisältää kiintoavaimen ja kuusiokoloavaimen asennusta varten.

Kuinka asennan kiinnikkeen puuseinälle?

Käytä nastahakua nastojen paikantamiseen, poraa ohjausreiät 50 mm syvyyteen 4 mm poranterällä ja ruuvaa seinäkiinnike nastoihin mukana tulevilla ST5.5x50 ruuveilla.

Kuinka asennan kiinnikkeen muuratulle seinälle?

Poraa reiät 60 mm syvyyteen 8 mm iskuporanterällä, aseta muuratutulpat ja ruuvaa seinäkiinnike mukana tulevilla ruuveilla.

Onko turvallista asentaa kiinnike yksin?

Suositellaan käyttämään kaksi henkilöä asennettaessa raskasta TV:tä loukkaantumisen tai omaisuusvahinkojen välttämiseksi.

Kuinka usein kiinnikkeen turvallisuus tulisi tarkistaa?

Tarkista seinäkiinnike säännöllisesti 3 kuukauden välein varmistaaksesi, että se pysyy tukevasti kiinni.

Mitä teen, jos asennusruuvit eivät sovi TV:hen?

Käytä mukana tulevia välikkeitä ja aluslevyjä varmistaaksesi tiukan istuvuuden. Varmista, että ruuvin syvyys vastaa TV:n kiinnitysreikiä.

Voiko tätä kiinnikettä käyttää ulkona?

Ei, seinäkiinnike on vain sisäkäyttöön tarkoitettu. Ulkokäyttö voi aiheuttaa vian ja omaisuusvahinkoja.

KÄYTTÖOHJE 38-5544 Exibel

Säädettävä televisio/näyttöteline

Tuotenumero 38-5544

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Varmista, että olet lukenut ja ymmärtänyt asennusohjeet kokonaisuudessaan.
• Seinän tai muun pinnan, jolle kiinnike asennetaan, on oltava niin luja, että se kestää kiinnikkeen ja television tai näytön yhteispainon. Jos seinässä on koolaukset, varmista että ruuvit tulevat koolausten keskelle. Suosittelemme, että käytät rakenneilmaisinta.
• Käytä tarkoitukseen sopivia työkaluja. Älä koskaan asenna painavaa televisiota seinäkiinnikkeeseen ilman toisen henkilön apua. Painavan television asentaminen yksin voi aiheuttaa materiaali- ja henkilövahinkoja.
• Kiristä ruuvit tiukasti, mutta älä liikaa. Seinäkiinnike saattaa vahingoittua, mikä saattaa vaikuttaa sen kestävyyteen.
• Lue myös asennus- ja ilmanvaihto-ohjeistukset television käyttöohjeesta.
• Televisio-/näyttötelineen suurin kuormitus on 20 kg.
• Ota yhteys asiantuntijaan, jos et ole varma, kuinka teline asennetaan.
• Seinäteline on tarkoitettu käytettäväksi sisätiloissa. Seinätelineen käyttäminen ulkotiloissa saattaa aiheuttaa seinätelineen hajoamisen, mikä voi aiheuttaa materiaali- ja henkilövahinkoja.

Huom!

• Älä laita televisiota mihinkään näyttöpuoli alaspäin. Jos televisio kuitenkin täytyy laskea näyttöpuoli alaspäin, suosittelemme, että lasket television esim. huovan tai vastaavan päälle.
  • Varmista myös, että plasmatelevision kallistuskulma on sallituissa lukemissa.
• Ruuvaa kiinnitysruuvit televisioon ensin käsin. Lopeta heti, jos ruuvit eivät kierry kevyesti. Irrota ruuvit ja selvitä, miksi ruuvit eivät kierry paikoilleen.

Tärkeää!

Jos seinätelineen mukana tulee ruuvit, ne eivät välttämättä sovi seinän materiaaliin tai asennettaville laitteille. Vaihda ruuvit tarvittaessa sopiviin.

Tarkista aina television asennusreikien syvyys ennen asennuksen aloittamista.

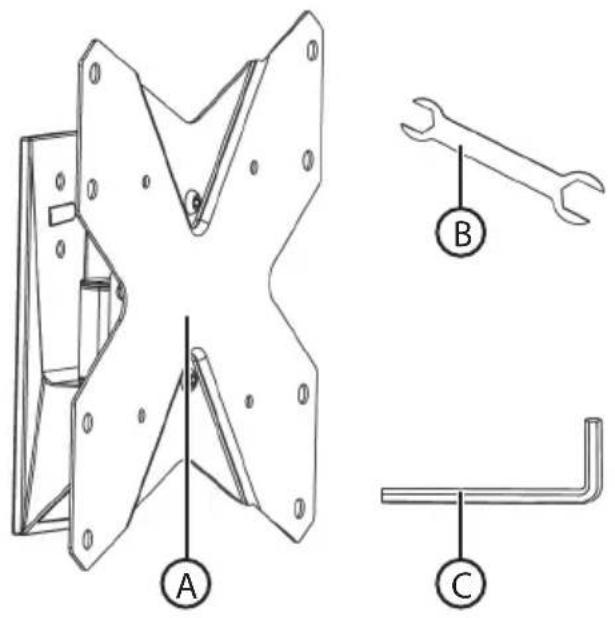

Pakkauksen sisältö

Tarkista, että pakkaus sisältää kaikki osat.

A. Seinäteline, jossa VESA-kiinnitys
B. Avain
C. Kuusioavain

Pakkaus M (kiinnitysosat)

A. M4×14 (×4)
B. M5x14 (x4)
C. M6×14 (×4)
D. M8×20 (×4)
E. M5-aluslaatta (x4)
F. M8-aluslaatta (x4)
G. Välike, lyhyt (x8)

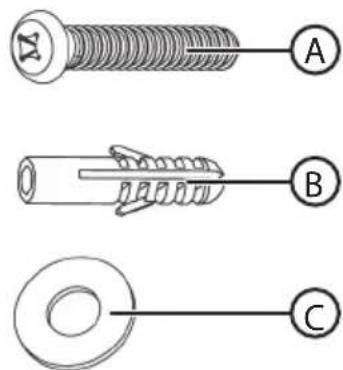

Pakkaus W (seinäasennuksen kiinnitysosat)

A. ST 5,5x50 (x3)
B. Betonitulpat (x3)
C. M6-aluslaatta (x3)

Varoitus! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon. Ota yhteys asiantuntijaan, jos olet epävarma. Tarkista kiinnitys kuormittamalla kiinnikettä varovasti vähintään television ja kiinnikkeen yhteispainolla ennen kuin asetat television kiinnik- keeseen.

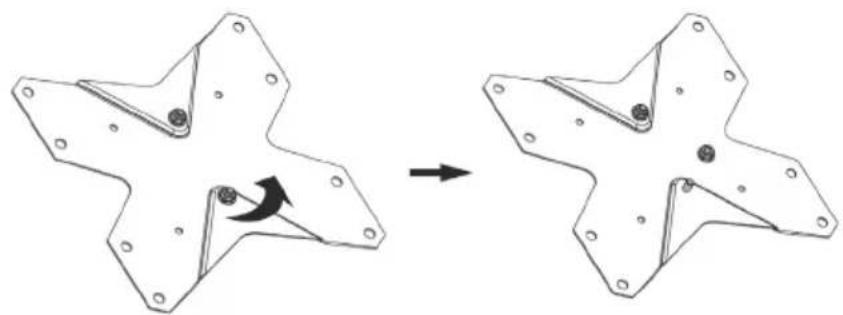

Seinätelineen kiinnittäminen seinään

1. Ruuvaa VESA-kiinnike irti seinätelineestä.

1. Kiinnitä seinäteline seinään.

Tärkeää! Porausreikien tulee olla vähintään yhtä syvät kuin ruuvit ovat pitkät. Poraa vähintään 25 mm:n päästä tilen reunasta. Älä poraa tillien välisiin saumoihin.

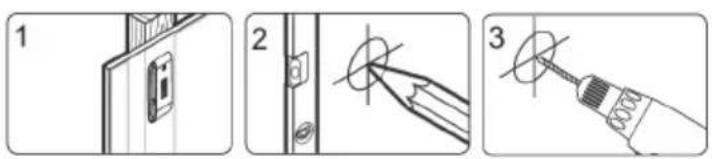

Puuseinä

- 1-3. Mittaa, merkitse ja esiporaa kiinnitysreiät. Suosittelemme rakenneilmaisimen käyttämistä koolatuissa seinissä. Poraa reiät koolausten keskelle.

- 4. Poraa 50 mm:n syvyiset reiät ∅ 4 mm:n (∅ 5/32") poralla.

- 5. Ruuvaa seinäteline kiinni seinään.

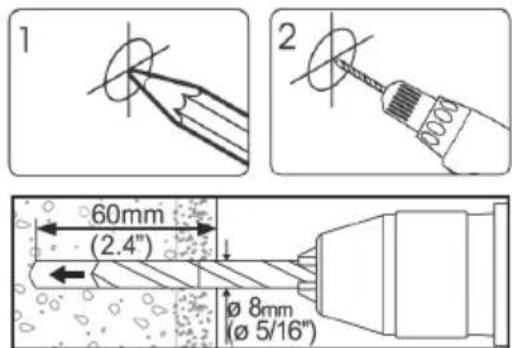

Tiili- ja betoniseinä

• 1-2. Mittaa, merkitse ja esiporaa kiinnitysreiät. Käytä iskuporakonetta.
• 1. Poraa 60 mm:n syvyiset reiät ∅ 8 mm:n (∅ 5/16") poralla.

- 4. Ruuvaa seinäteline kiinni seinään.

VESA-kiinnikkeen asentaminen televisioon/näyttöön

1. Sijoita VESA-kiinnike niin, että se sopii television/näytön kiinnitysreikiin. Valitse sopivat kiinnitysruuvit ja mahdolliset välikkeet.
2. Kiristä ruuvit avaimella.

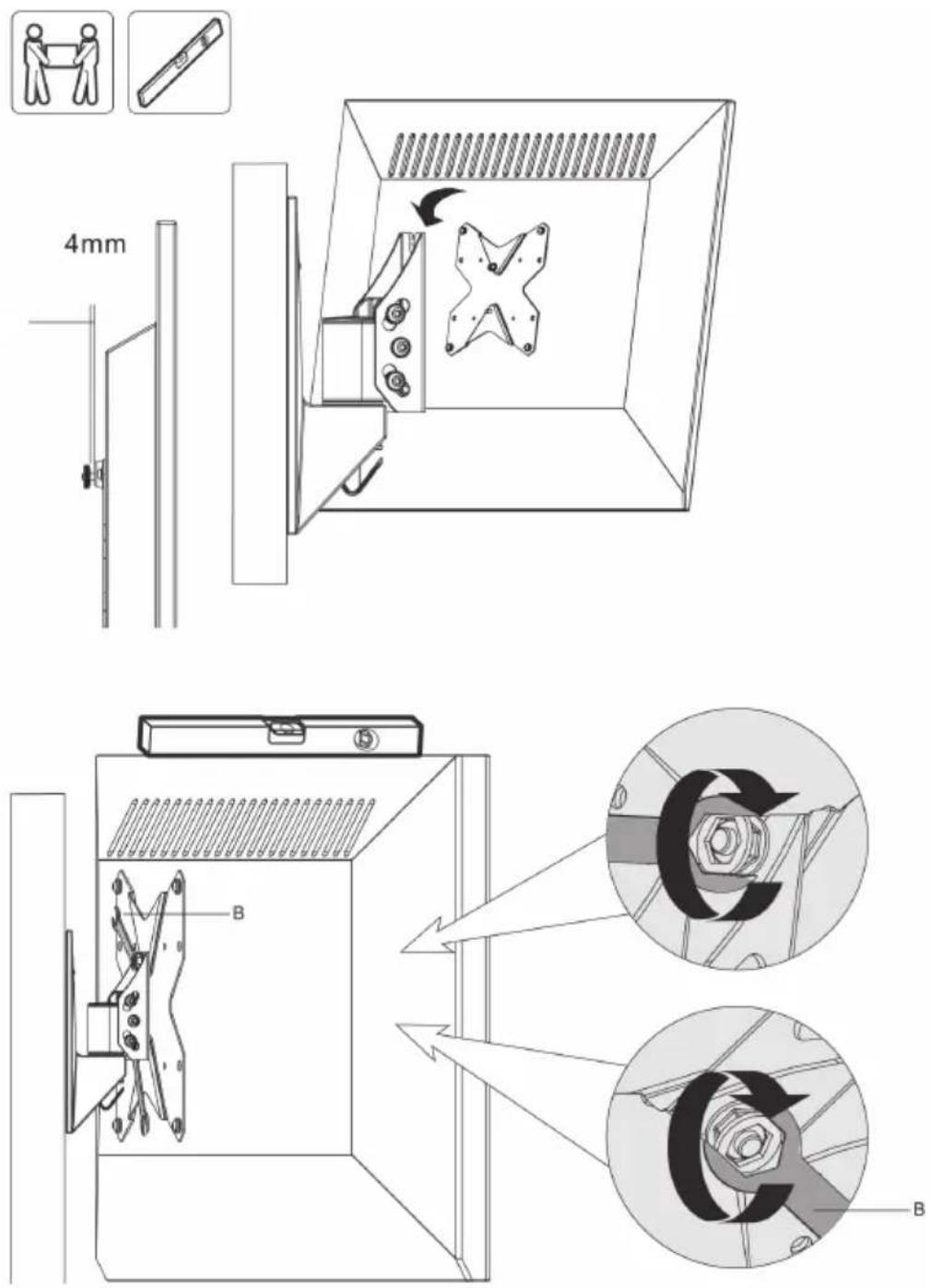

Television/monitorin asentaminen seinäkiinnikkeeseen

1. Avaa VESA-kiinnikkeen ylempää mutteria noin 4 mm.
2. Asenna seinäkiinnikkeeseen televisio/näyttö, johon on asennettu VESA-kiinnike.
3. Tarkista vesivaa'alla, että televisio/näyttö on vaakasuorassa.
4. Ruuvaa alempi mutteri kiinni, ja kiristä sekä ylempi että alempi mutteri.

Johtojen ripustaminen

Ripusta johdot seinätelineen koukkuun. Jätä johdot riittävän pitkiksi, jotta televisiota voi kääntää.

Kulman ja kallistuksen säätäminen

Avaa ruuveja hieman, säädä ja kiristä.

Tarkasta säännöllisesti (vähintään kolmen kuukauden välein), että seinäkiinnike on kunnolla paikoillaan.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Kääntyy ± 12°

Kiinnitys VESA 100x100, 200x100 ja 200x200 mm

Etäisyys seinästä 70 mm

Suurin kuormitus 20 kg
