KÄYTTÖOHJE 38-5545 Exibel

Televisio-/näyttöteline, jossa 2-osainen varsi

Televisio-/näyttöteline, jossa 2-osainen varsi

Tuotenumero 38-5545

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Varmista, että olet lukenut ja ymmärtänyt asennusohjeet kokonaisuudessaan.
• Seinän tai muun pinnan, jolle kiinnike asennetaan, on oltava niin luja, että se kestää kiinnikkeen ja television tai näytön yhteispainon. Jos seinässä on koolaukset, varmista että ruuvit tulevat koolausten keskelle. Suosittelemme, että käytät rakenneilmaisinta.
• Käytä tarkoitukseen sopivia työkaluja. Älä koskaan asenna painavaa televisiota seinäkiinnikkeeseen ilman toisen henkilön apua. Painavan television asentaminen yksin voi aiheuttaa materiaali- ja henkilövahinkoja.
• Kiristä ruuvit tiukasti, mutta älä liikaa. Seinäkiinnike saattaa vahingoittua, mikä voi vaikuttaa sen kestävyyteen.
• Lue myös asennus- ja ilmanvaihto-ohjeistukset television käyttöohjeesta.
• Televisio-/näyttötelineen suurin kuormitus on 20 kg.
• Ota yhteys asiantuntijaan, jos et ole varma, kuinka teline asennetaan.
• Seinäteline on tarkoitettu käytettäväksi sisätiloissa. Seinätelineen käyttäminen ulkotiloissa saattaa johtaa seinätelineen hajoamiseen, mikä voi aiheuttaa materiaali- ja henkilövahinkoja.

Huom!

• Älä laita televisiota mihinkään näyttöpuoli alaspäin. Jos televisio kuitenkin täytyy laskea näyttöpuoli alaspäin, suosittelemme, että lasket television esim. huovan tai vastaavan päälle.
  • Varmista myös, että plasmatelevision kallistuskulma on sallituissa lukemissa.
• Ruuvaa kiinnitysruuvit televisioon ensin käsin. Lopeta heti, jos ruuvit eivät kierry kevyesti. Irrota ruuvit ja selvitä, miksi ruuvit eivät kierry paikoilleen.

Tärkeää!

Jos seinätelineen mukana tulee ruuvit, ne eivät välttämättä sovi seinän materiaaliin tai asennettaville laitteille. Vaihda ruuvit tarvittaessa sopiviin.

Tarkista aina television asennusreikien syvyys ennen asennuksen aloittamista.

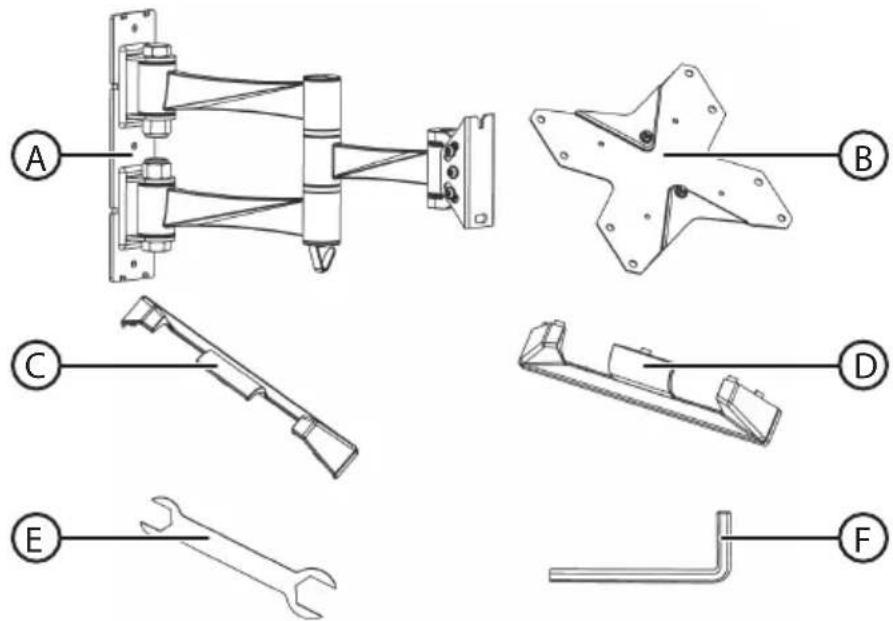

Pakkauksen sisältö

Tarkista, että pakkaus sisältää kaikki osat.

A. Seinäkiinnike
B. VESA-kiinnike
C. Vasen peitelevy
D. Oikea peitelevy
E. Avain
F. Kuusioavain

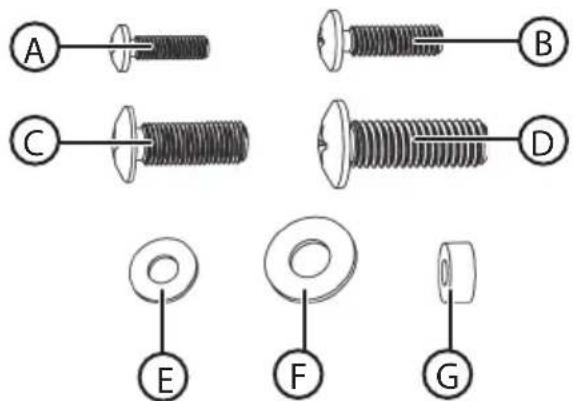

Pakkaus M (kiinnitysosat)

A. M4×14 (×4)
B. M5x14 (x4)
C. M6×14 (×4)
D. M8x20 (x4)
E. M5-aluslaatta (x4)
F. M8-aluslaatta (x4)
G. Välike, lyhyt (x8)

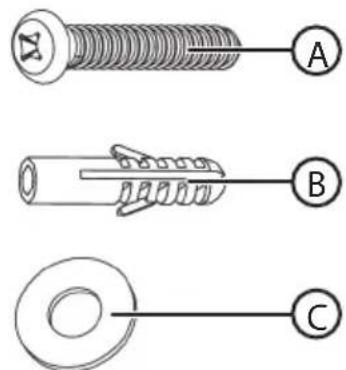

Pakkaus W (seinäasennuksen kiinnitysosat)

A. ST 5,5x50 (x3)
B. Betonitulpat (x3)
C. M6-aluslaatta (x3)

Varoitus! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon. Ota yhteys asiantuntijaan, jos olet epävarma. Tarkista kiinnitys kuormittamalla kiinnikettä varovasti vähintään television ja kiinnikkeen yhteispainolla ennen kuin asetat television kiinnik- keeseen.

Seinätelineen kiinnittäminen seinään

Tärkeää! Porausreikien tulee olla vähintään yhtä syvät kuin ruuvit ovat pitkät.

Poraa vähintään 25 mm:n päästä tiilen reunasta. Älä poraa tiilien välisiin saumoihin.

Puuseinä

• 1-3. Mittaa, merkitse ja esiporaa kiinnitysreiät. Suosittelemme rakenneilmaisimen käyttämistä koolatuissa seinissä. Poraa reiät koolausten keskelle.
• 1. Poraa 50 mm:n syvyiset reiät ∅ 4 mm:n (∅ 5/32") poralla.

- 5. Ruuvaa seinäteline kiinni seinään.

- 6. Paina oikea ja vasen peitelevy seinätelineeseen.

Tiili- ja betoniseinä

• 1-2. Mittaa, merkitse ja esiporaa kiinnitysreiät. Käytä iskuporakonetta.

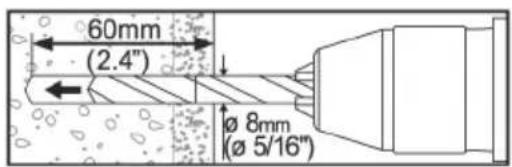

• 1. Poraa 60 mm:n syvyiset reiät ∅ 8 mm:n (∅ 5/16") poralla.

- 4. Ruuvaa seinäteline kiinni seinään.

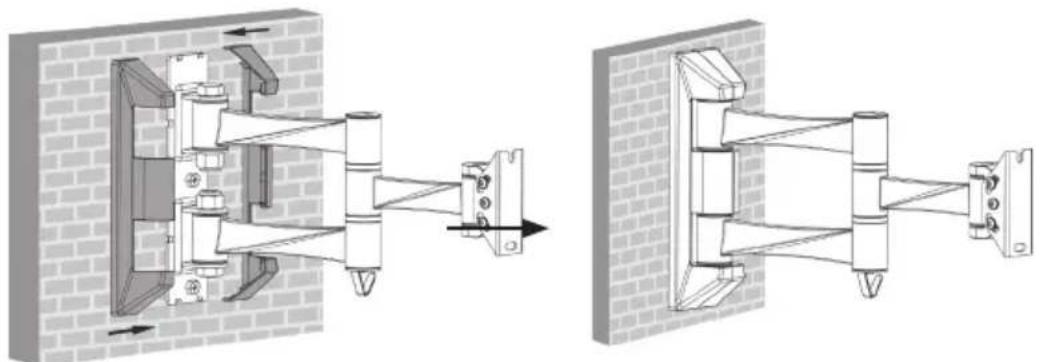

- 5. Paina oikea ja vasen peitelevy seinätelineeseen.

VESA-kiinnikkeen asentaminen televisioon/näyttöön

Irrota VESA-kiinnike irti seinätelineestä. Jätä ylemmän ruuvin mutteri paikoilleen, mutta irrota alemman ruuvin mutteri.

Sijoita VESA-kiinnike niin, että se sopii television/näytön kiinnitysreikiin. Valitse sopivat kiinnitysruuvit ja mahdolliset välikkeet. Kiristä ruuvit avaimella.

Television/monitorin asentaminen seinäkiinnikkeeseen

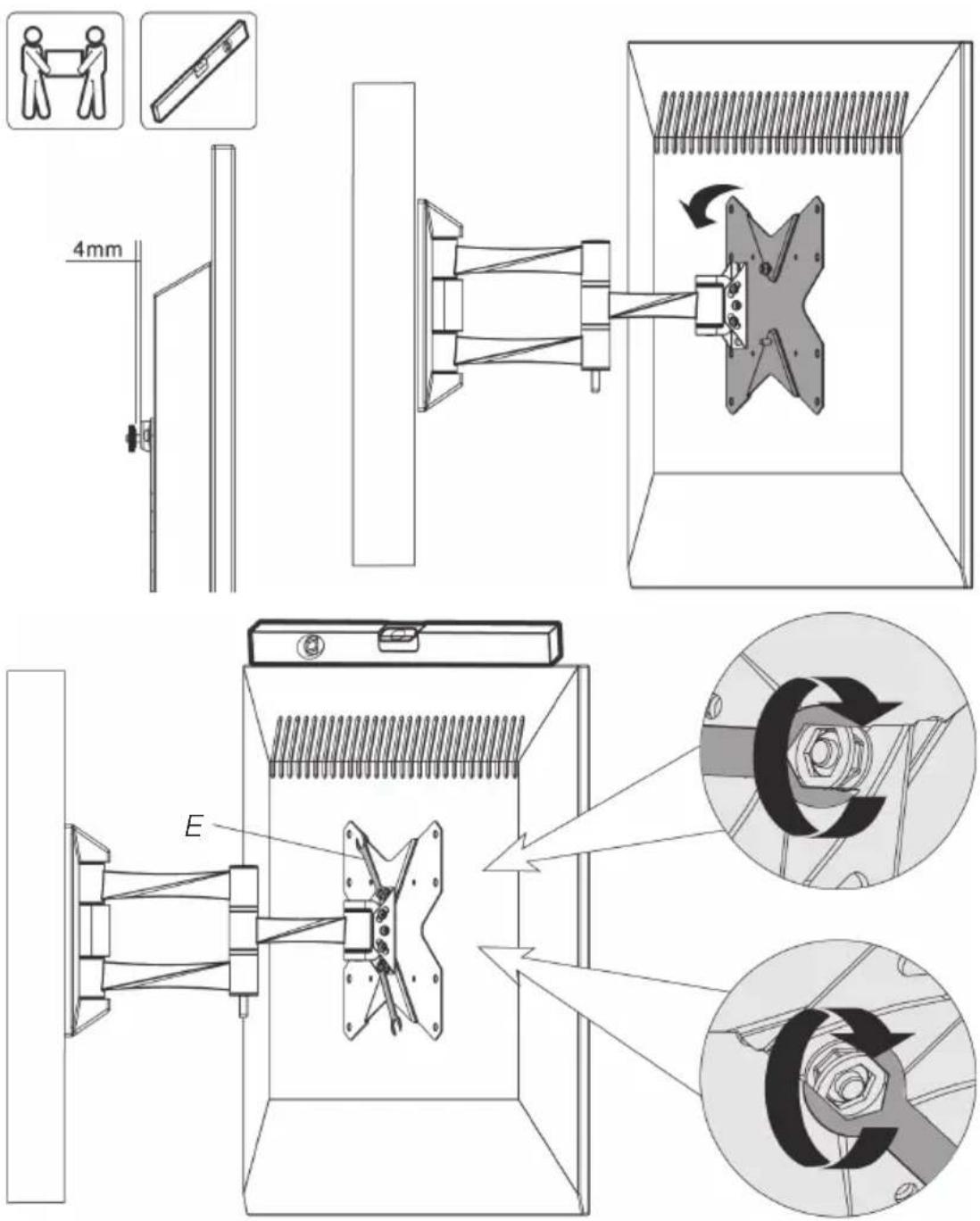

1. Avaa VESA-kiinnikkeen ylempää mutteria noin 4 mm.
2. Asenna kiinnikkeeseen televisio/näyttö, johon on asennettu VESA-kiinnike.
3. Tarkista vesivaa'alla, että televisio/näyttö on vaakasuorassa.
4. Ruuvaa alempi mutteri kiinni, ja kiristä sekä ylempi että alempi mutteri.

Johtojen ripustaminen

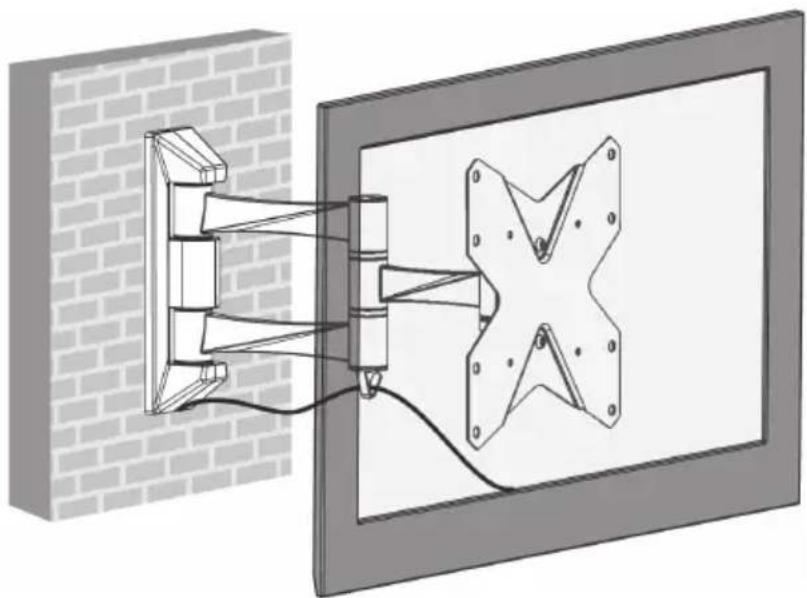

Ripusta johdot seinätelineen koukkuun. Jätä johdot riittävän pitkiksi, jotta televisiota voi kääntää.

Kulman ja kallistuksen säätäminen

Avaa ruuveja hieman, säädä ja kirstä. Tarkasta säännöllisesti (vähintään kolmen kuukauden välein), että seinäkiinnike on kunnolla paikoillaan.

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Kääntyy ± 12°

Kiinnitys VESA 100x100, 200x100 ja 200x200 mm

Etäisyys seinästä 340/220/60 mm

Suurin kuormitus 20 kg
