38-5545 - Wandhalterung Exibel - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung
Marke	Exibel
Modell	38-5545
Kompatible Bildschirmgrößen	26" - 55"
VESA-Kompatibilität	100x100mm bis 400x400mm
Maximale Tragfähigkeit	35 kg (77 lbs)
Material	Stahl mit Pulverbeschichtung
Montageart	Feste Halterung
Abstand von der Wand	20 mm (0,79")
Verstellung	Nivellierung nach der Installation
Installation	Wandmontage mit beiliegendem Montagematerial
Im Lieferumfang enthalten	Montagewinkel, Schrauben, Dübel, Wasserwaage
Farbe	Schwarz
Gewicht	1,5 kg (3,3 lbs)
Abmessungen (B x H x T)	450 x 200 x 20 mm
Wandtyp	Beton- oder Ziegelwand (empfohlen)
Sicherheitsstandard	TÜV- und UL-konform
Garantie	2 Jahre

Häufig gestellte Fragen - 38-5545 Exibel

Welche maximale TV-Größe kann mit der Exibel 38-5545 montiert werden?

Die Exibel 38-5545 unterstützt TVs mit einer Bildschirmgröße von 26 Zoll bis 55 Zoll.

Welche VESA-Kompatibilität hat diese Wandhalterung?

Sie ist kompatibel mit VESA-Mustern von 100x100mm bis 400x400mm.

Wie hoch ist die Tragfähigkeit der Exibel 38-5545?

Die maximale Tragfähigkeit beträgt 35 kg (77 lbs).

Ist die Halterung neigungs- oder schwenkbar?

Nein, dies ist eine feste Halterung; sie verfügt jedoch über eine Nivellierung nach der Installation.

Welcher Wandtyp ist für die Installation geeignet?

Sie ist für die Montage an Beton- oder Ziegelwänden ausgelegt. Für Trockenbauwände können zusätzliche Dübel erforderlich sein.

Enthält die Halterung das gesamte benötigte Montagematerial?

Ja, sie enthält Montagewinkel, Schrauben, Dübel und eine Wasserwaage für eine einfache Installation.

Wie weit wird der Fernseher von der Wand entfernt montiert?

Der Fernseher wird 20 mm (0,79 Zoll) von der Wand entfernt angebracht.

Kann diese Halterung mit VESA 200x200mm verwendet werden?

Ja, 200x200mm liegt im unterstützten VESA-Bereich von 100x100mm bis 400x400mm.

Ist die Exibel 38-5545 sicherheitszertifiziert?

Ja, sie ist TÜV- und UL-konform für die Sicherheit.

Wie reinige ich die Wandhalterung?

Mit einem weichen, trockenen Tuch abwischen. Keine aggressiven Chemikalien verwenden.

BEDIENUNGSANLEITUNG 38-5545 Exibel

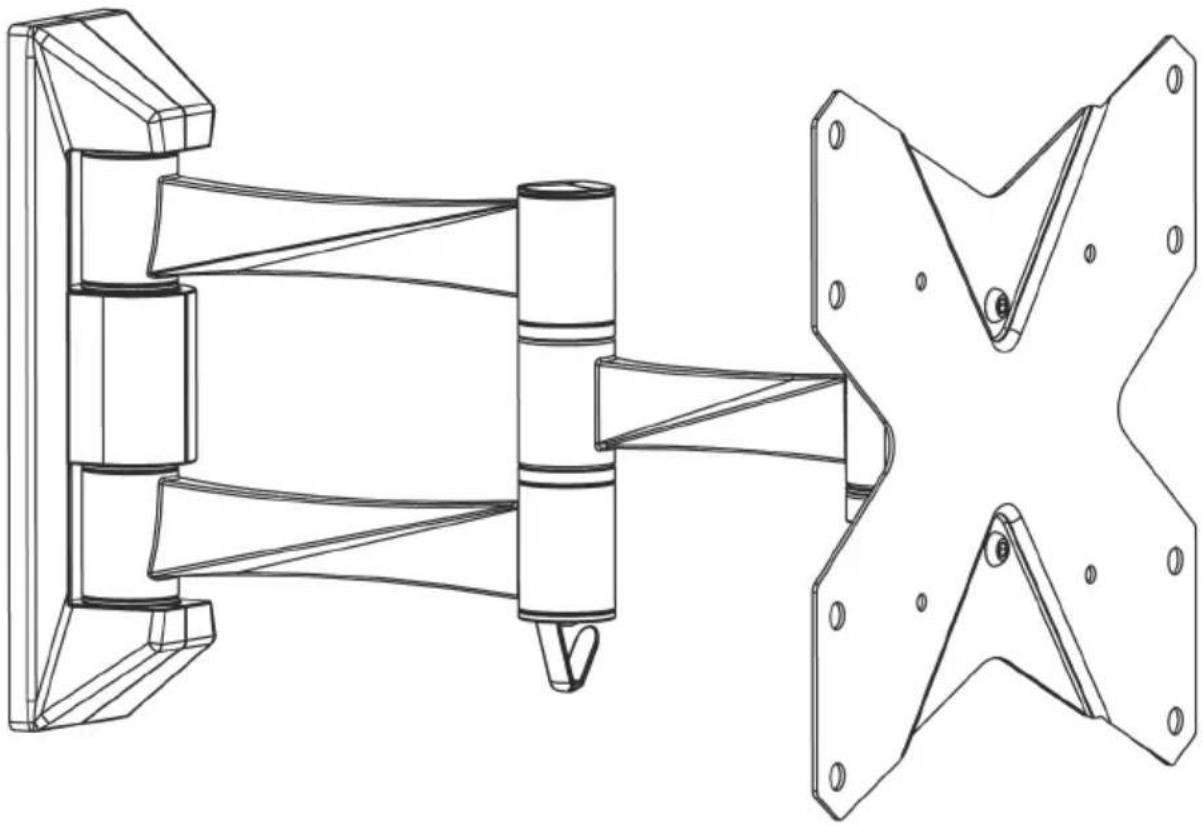

TV-/Bildschirmhalterung mit zweiteiligem arm

TV-/Bildschirmhalterung mit zweiteiligem Arm

Art.Nr. 38-5545

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Die komplette Montageanleitung durchgelesen und sicherstellen, dass Sie verstanden ist.
• Die Wand bzw. Oberfläche, an der die Bildschirmhalterung montiert werden soll, muss das gesamte Gewicht von Halterung und Fernsehgerät oder einem anderen montierten Produkt tragen. Weist die Wand Ständer auf, müssen die Befestigungsschrauben in der Mitte der Ständer eingedreht werden. Es wird empfohlen, einen Ständerdetektor einzusetzen.
• Bei der Montage von schweren Fernsehgeräten an der Wandhalterung immer das richtige Werkzeug einsetzen und immer zu zweit arbeiten. Der Versuch ein schweres Fernsehgerät allein zu montieren, kann zu Verletzungen und zu Sachschäden führen.
• Die Schrauben fest anziehen, aber nicht überdrehen. Die Wandhalterung kann beschädigt werden, und die Stabilität verschlechtert sich.
• Die Empfehlungen zu Montage und Lüftung in der Bedienungsanleitung des Fernsehgeräts beachten.
  • Maximale Tragfähigkeit 20 kg.
• Bei Unsicherheit bei der Montage, sich an einen Fachmann wenden.
• Die Wandhalterung ist für den Einsatz in Innenräumen vorgesehen. Der Einsatz im Freien kann die Wandhalterung beschädigen, was zu Verletzungen und Sachschäden führen kann.

Achtung:

• Das Fernsehgerät möglichst nicht mit dem Bildschirm nach unten ablegen. Lässt sich dies nicht vermeiden, zum Schutz des Bildschirms eine dicke Decke o.ä. unterlegen.
• Einen Plasma-Bildschirm nie stärker als in der zugehörigen Bedienungsanleitung empfohlen neigen.
• Die Befestigungsschrauben des Fernsehgeräts zuerst von Hand eindrehen. Wenn sich die Schraube nicht gut eindrehen lässt, sofort abbrechen, die Schraube herausdrehen und die Ursache des Problems untersuchen.

Wichtig:

Wenn Schrauben mit der Ausrüstung mitgeliefert werden, ist nicht sichergestellt, dass sie sich für das Wandmaterial oder die Oberfläche, auf der die Ausrüstung montiert werden soll, eignen. Wenn nötig, die Schrauben gegen geeignete Schrauben austauschen. Vor Beginn der Installation immer erst die Tiefe der Bohrungen am Fernsehgerät kontrollieren.

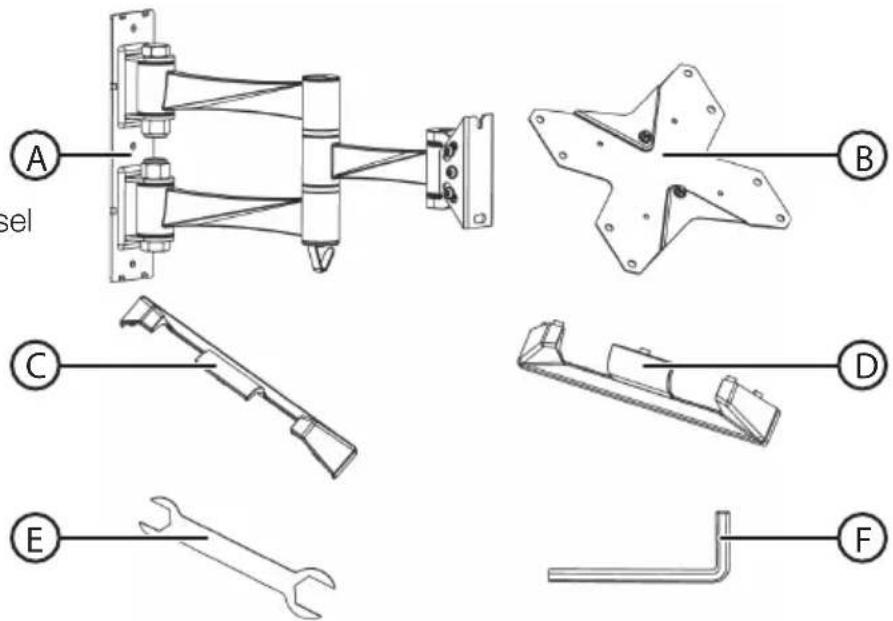

Verpackungsinhalt

Kontrollieren, ob die Verpackung alle Teile enthält.

A. Wandhalterung
B. VESA-Halterung
C. Abdeckplatte links
D. Abdeckplatte rechts
E. Schraubenschlüssel
F. Innensechskantschlüssel

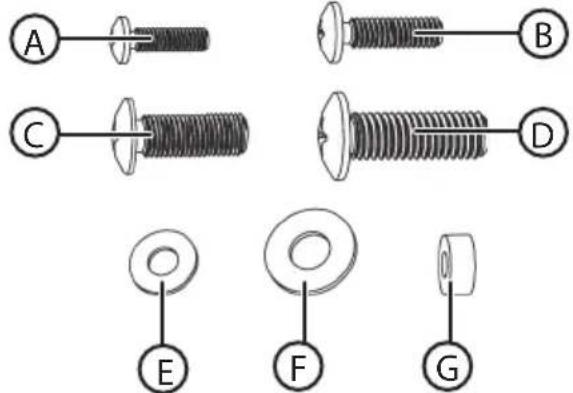

Verpackung M (Befestigungsmaterial)

A. M4×14 (×4)
B. M5x14 (x4)
C. M6×14 (×4)
D. M8x20 (x4)
E. M5-Scheibe (x4)
F. M8-Scheibe (x4)
G. Abstandhalter, kurz (x8)

Verpackung W (Befestigungsmaterial für Wandmontage)

A. ST 5,5x50 (x3)
B. Betondübel (x3)
C. M6-Scheibe (x3)

Achtung: Sicherstellen, dass die Wand, an der die Wandhalterung befestigt werden soll, das Gewicht des Fernsehgeräts trägt. Bei Unsicherheit einen Fachmann kontaktieren. Die Aufhängung der Wandhalterung kontrollieren, indem sie vorsichtig mit einem Gewicht belastet wird, das dem Gewicht des Fernsehgeräts entspricht, bevor dieser an der Wandhalterung angeschraubt wird.

Wandhalterung an der Wand festschrauben

Wichtig: Die Bohrlochtiefe muss mindestens der Schraubenlänge entsprechen. Mindestens 25 mm von den Kanten des Ziegelsteins entfernt bohren. Nicht in der Fuge zwischen Ziegelsteinen bohren.

Holzwand

- 1-3. Befestigungslöcher ausmessen, anzeichnen und vorbohren. Bei Wänden in Ständerbauweise empfehlen wir die Verwendung eines Ortungsgerätes. Löcher in der Mitte der Ständer bohren.

- 4. Bohrlöcher 50 cm tief bohren, ∅ 4 mm (∅ 5/32") Bohrer verwenden.

- 5. Wandhalterung festschrauben.

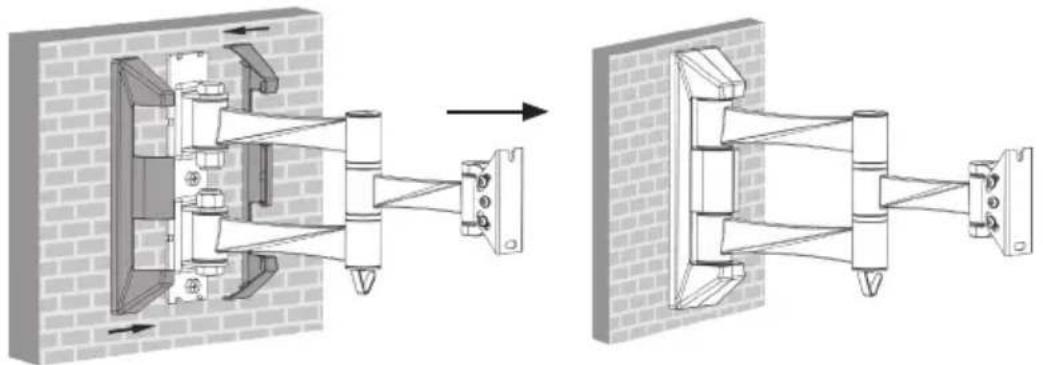

- 6. Rechte und linke Abdeckplatte an der Wandhalterung festdrücken.

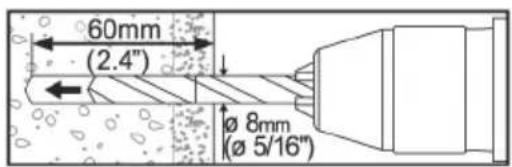

Ziegel- oder Betonwand

• 1-2. Befestigungslöcher ausmessen, anzeichnen und vorbohren. Schlagbohrmaschine verwenden.
• 1. Bohrlöcher 60 mm tief bohren, ∅ 8 mm (∅ 5/16") Bohrer verwenden.

- 4. Wandhalterung festschrauben.

- 5. Rechte und linke Abdeckplatte an der Wandhalterung festdrücken.

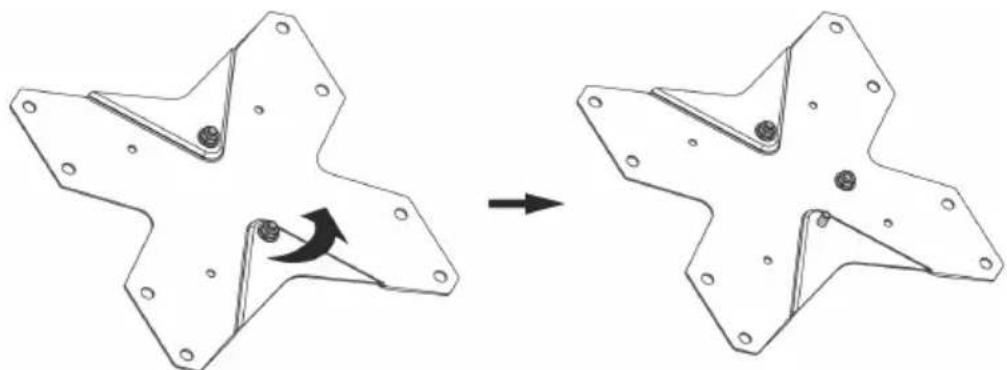

VESA-Halterung am Fernsehgerät/Bildschirm anschrauben

VESA-Halterung von Wandhalterung abnehmen. Die Mutter auf der oberen Schraube aufgedreht lassen, aber die Mutter an der unteren Schraube entfernen.

VESA-Halterung so ansetzen, dass sie mit den Befestigungslöchern am Fernsehgerät/Bildschirm übereinstimmt. Passende Befestigungsschrauben und ggf. Abstandhalter wählen. Mit dem Schraubenzieher anziehen.

Fernsehgerät/Bildschirm an Wandhalterung anschrauben

1. Die obere Mutter an der VESA-Halterung ca. 4 mm lösen.
2. Fernsehgerät/Bildschirm mit montierter VESA-Halterung aufhängen.
3. Mit der Wasserwaage kontrollieren, dass das Fernsehgerät/der Bildschirm waagrecht hängt.
4. Die untere Mutter festdrehen, dann obere und untere Mutter anziehen.

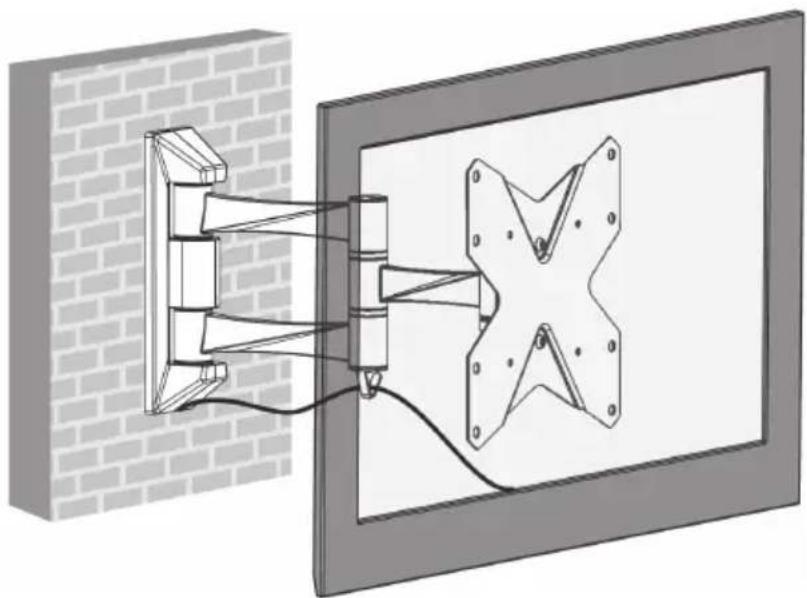

Kabel aufhängen

Die Kabel über den Haken der Wandhalterung legen. Die Kabel leicht durchhängen lassen, damit sie Spiel haben, wenn die Position des Fernsehgeräts geändert wird.

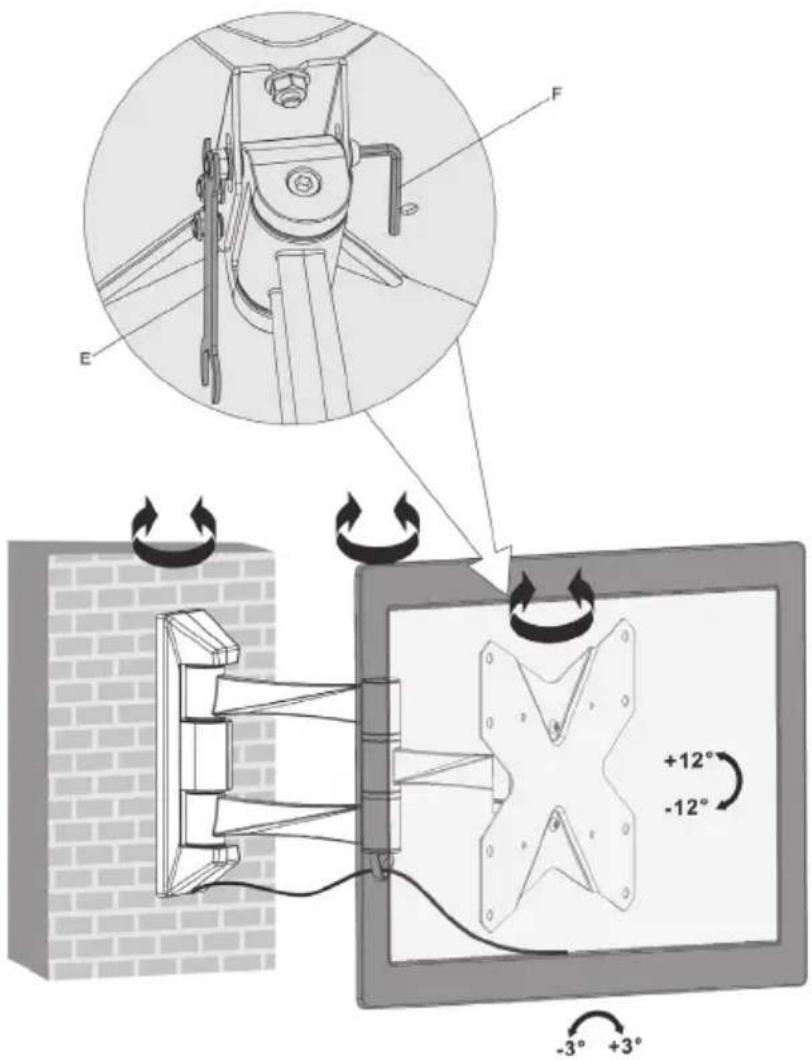

Neigung und Winkel korrigieren

Schrauben etwas lösen, Position korrigieren und Schrauben anziehen. Regelmäßig (mindestens alle drei Monate) die Wand- halterung auf festen Sitz prüfen.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Neigung ± 12°

Halterung VESA 100x100, 200x100 und 200x200 mm

Abstand zur Wand 340/220/60 mm

Maximale Tragfähigkeit 20 kg
