38-5545 - Väggfäste Exibel - Gratis bruksanvisning och manual

Produkttyp	Väggfäste
Märke	Exibel
Modell	38-5545
Kompatibla skärmstorlekar	26" - 55"
VESA-kompatibilitet	100x100mm till 400x400mm
Maximal viktkapacitet	35 kg (77 lbs)
Material	Stål med pulverlack
Monteringstyp	Fast fäste
Avstånd från vägg	20 mm (0,79")
Justering	Nivåjustering efter installation
Installation	Väggfäste med medföljande hårdvara
Ingående tillbehör	Monteringsfäste, skruvar, pluggar, vattenpass
Färg	Svart
Vikt	1,5 kg (3,3 lbs)
Mått (B x H x D)	450 x 200 x 20 mm
Väggtyp	Betong- eller tegelvägg (rekommenderad)
Säkerhetsstandard	Godkänd enligt TÜV och UL
Garanti	2 år

Vanliga frågor - 38-5545 Exibel

Vilken är den maximala TV-storleken som kan monteras med Exibel 38-5545?

Exibel 38-5545 stöder TV-apparater med skärmstorlek från 26 tum till 55 tum.

Vilken VESA-mönsterkompatibilitet har detta väggfäste?

Den är kompatibel med VESA-mönster från 100x100mm till 400x400mm.

Vad är viktkapaciteten för Exibel 38-5545?

Den maximala viktkapaciteten är 35 kg (77 lbs).

Är fästet justerbart för lutning eller vridning?

Nej, detta är ett fast fäste; dock inkluderar det nivåjustering efter installation.

Vilken väggtyp är lämplig för installation?

Den är designad för installation på betong- eller tegelväggar. För gipsväggar kan extra pluggar krävas.

Kommer fästet med all nödvändig hårdvara?

Ja, det innehåller monteringsfäste, skruvar, väggpluggar och ett vattenpass för enkel installation.

Hur långt från väggen kommer TV:n att monteras?

TV:n kommer att sitta 20 mm (0,79 tum) från väggen.

Kan detta fäste användas med VESA 200x200mm?

Ja, 200x200mm ligger inom det stödda VESA-intervallet 100x100mm till 400x400mm.

Är Exibel 38-5545 säkerhetscertifierad?

Ja, den är TÜV- och UL-godkänd för säkerhet.

Hur rengör jag väggfästet?

Torka med en mjuk, torr trasa. Använd inte starka kemikalier.

BRUKSANVISNING 38-5545 Exibel

TV/monitorfäste med 2-delad arm

TV/monitorfeste med 2-delt arm

TV/monitorfäste med 2-delad arm

Art.nr 38-5545

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Försäkra dig om att du har läst och förstått hela monteringsanvisningen.
• Väggen eller ytan som fästet ska monteras på måste kunna bära hela vikten av fäste och TV-apparat eller annan monterad produkt. Om väggen har reglar, se då till att fästa skruvarna i reglarnas centrum. Användning av en regeldetektor rekommenderas.
• Använd alltid rätt verktyg och var alltid två personer vid montering av tunga TV-apparater på väggfästet. Om du försöker montera en tung TV-apparat ensam kan det resultera i material- och personskador.
• Dra åt skruvarna hårt men överdra inte, väggfästet kan skadas och det medför sämre hållfasthet.
• Ta hänsyn till rekommendationer för montering och ventilation i TV-apparatens bruksanvisning.
  • Maxbelastning 20 kg.
• Kontakta en expert om du är osäker på något i samband med monteringen av väggfästet.
• Väggfästet är avsett för användning inomhus. Användning utomhus kan medföra att väggfästet går sönder vilket kan resultera i material- och personskador.

Obs!

• Undvik att lägga TV-apparaten med skärmen nedåt. Om du ändå måste göra det är det säkrast att ha en filt eller liknande under för att skydda skärmen.
  • Luta aldrig en plasma-TV mer än vad som rekommenderas i dess bruksanvisning.
• Skruva in fästskruvarna i TV-apparaten för hand först. Avbryt genast om du känner att det tar emot, skruva ur och undersök orsaken till att det tar emot.

Viktigt!

Om skruvar medföljer utrustningen är det inte säkert att de passar för materialet i väggen eller ytan där utrustningen ska monteras. Byt ut skruvarna mot lämpliga skruvar om så krävs. Kontrollera alltid djupet på TV-apparatens fästhål innan installationen påbörjas.

Förpackningen innehåller

Kontrollera att alla delar finns med i förpackningen.

A. Väggfäste
B. VESA-fäste
C. Vänster täckplatta
D. Höger täckplatta
E. Nyckel
F. Insexnyckel

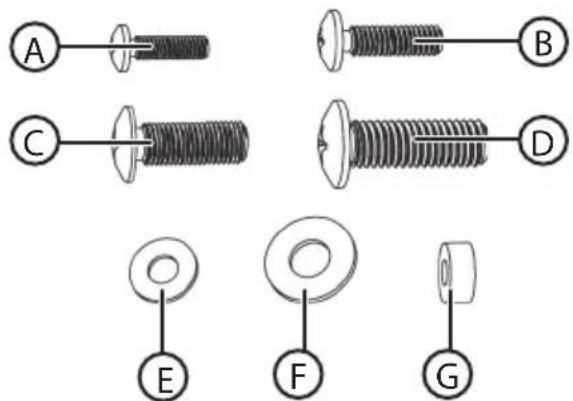

Förpackning M (fästdetaljer)

A. M4×14 (×4)
B. M5x14 (x4)
C. M6×14 (×4)
D. M8x20 (x4)
E. M5-bricka (x4)
F. M8-bricka (x4)
G. Distans, kort (x8)

Förpackning W (fästdetaljer för väggmontering)

A. ST 5,5×50 (x3)
B. Betongplugg (x3)
C. M6-bricka (x3)

Varning! Se till att väggen som du monterar väggfästet på klarar av TV-apparatens vikt. Ta kontakt med en fackman om du är osäker. Kontrollera väggfästets upphängning genom att försiktigt belasta de, med samma vikt som TV-apparaten innan den monteras på väggfästet.

Skruva fast väggfästet på väggen

Viktigt! Vid monteringen måste borrhålen ha minst samma djup som skruvarnas längd. Borra minst 25 mm från närmaste kant på tegelstenen. Borra ej i fogen mellan tegelstenarna.

Trävägg

- 1-3. Mät, märk ut fästhålen och förborra. Använd gärna en regeldetektor till en regelvägg, borra i centrum på regeln.

- 4. Borra fästhålen 50 mm djupa med ∅ 4 mm (∅ 5/32") borr.

- 5. Skruva fast väggfästet.

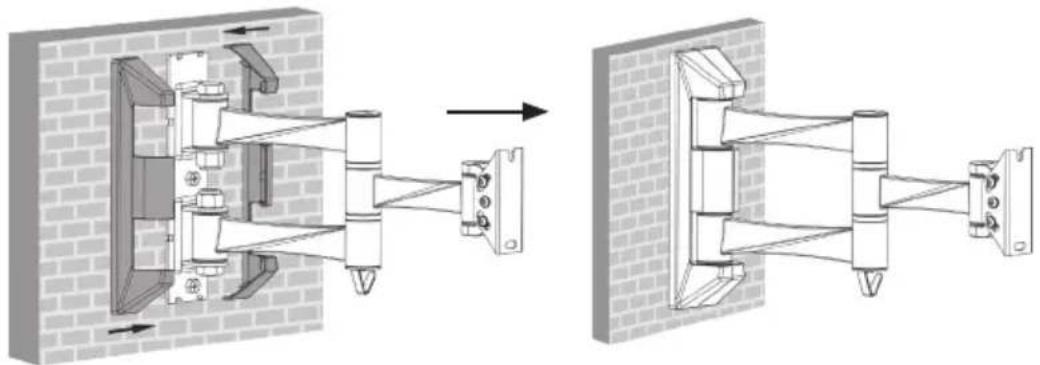

- 6. Tryck fast höger och vänster täckplatta på väggfästet

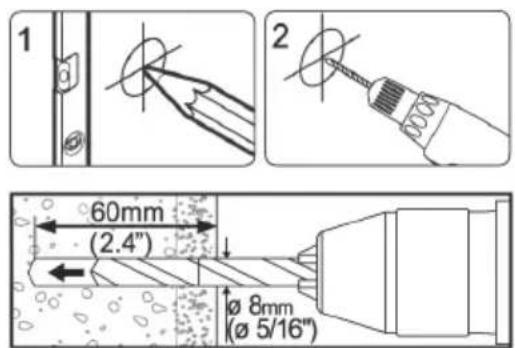

Tegel- eller betongvägg

• 1-2. Mät, märk ut fästhålen och förborra. Använd slagborrmaskin.
• 1. Borra fästhålen 60 mm djupa med ∅ 8 mm (∅ 5/16") borr.

- 4. Skruva fast väggfästet.

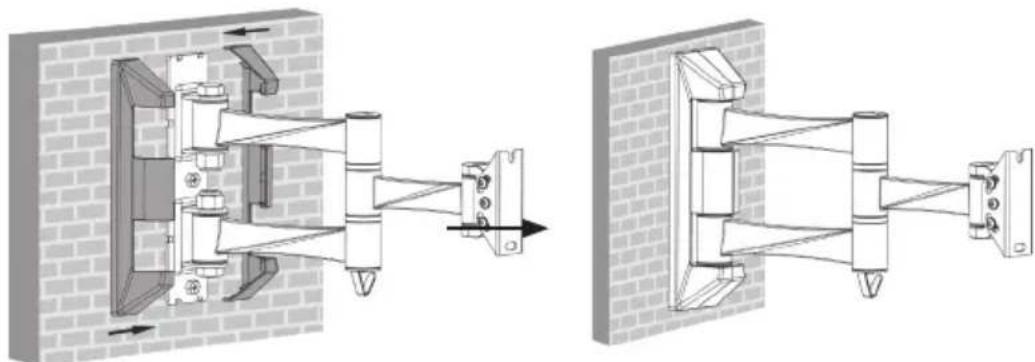

- 5. Tryck fast höger och vänster täckplatta på väggfästet

Montera VESA-fästet på TV-apparat/monitor

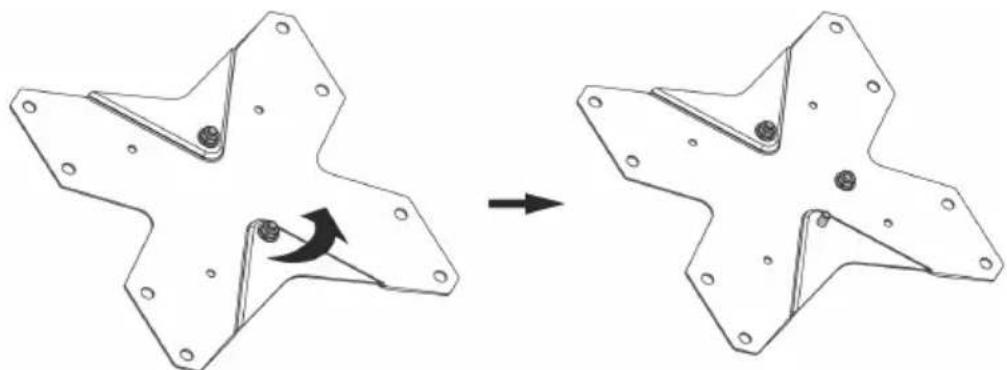

Ta bort VESA-fästet från väggfästet. Låt muttern vara kvar på den övre skruven men ta bort muttern från den nedre skruven.

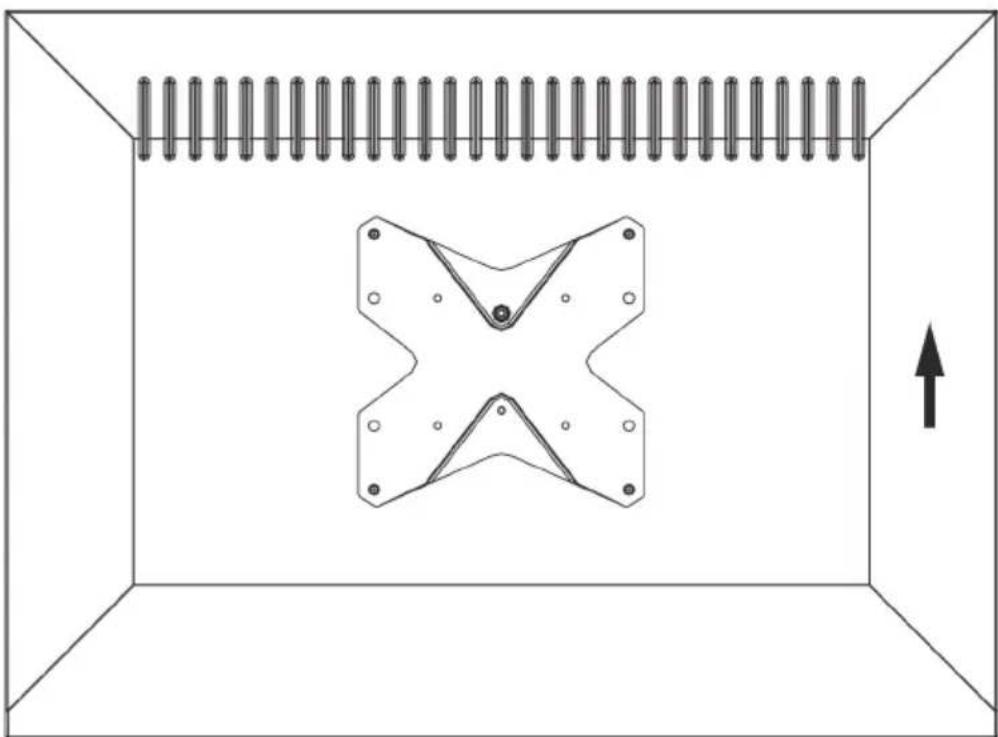

Placera VESA-fästet så att det passar mot fästhålen i TV-apparaten/monitorn, välj rätt fästskruvar och ev. distanser. Dra åt skruvarna med nyckeln.

Montera TV-apparaten/monitorn på väggfästet

1. Lossa den övre muttern på VESA-fästet ca 4 mm.
2. Häng upp TV-apparaten/monitorn med det monterade VESA-fästet.
3. Kontrollera med ett vattenpass att TV-apparaten/monitorn hänger vågrätt.
4. Skruva fast den nedre muttern och dra åt både övre och nedre mutter.

Häng upp kablarna

Häng kablarna över kroken på väggfästet. Låt kablarna hänga en aning så att de blir lagom sträckta om TV-apparatens läge ändras.

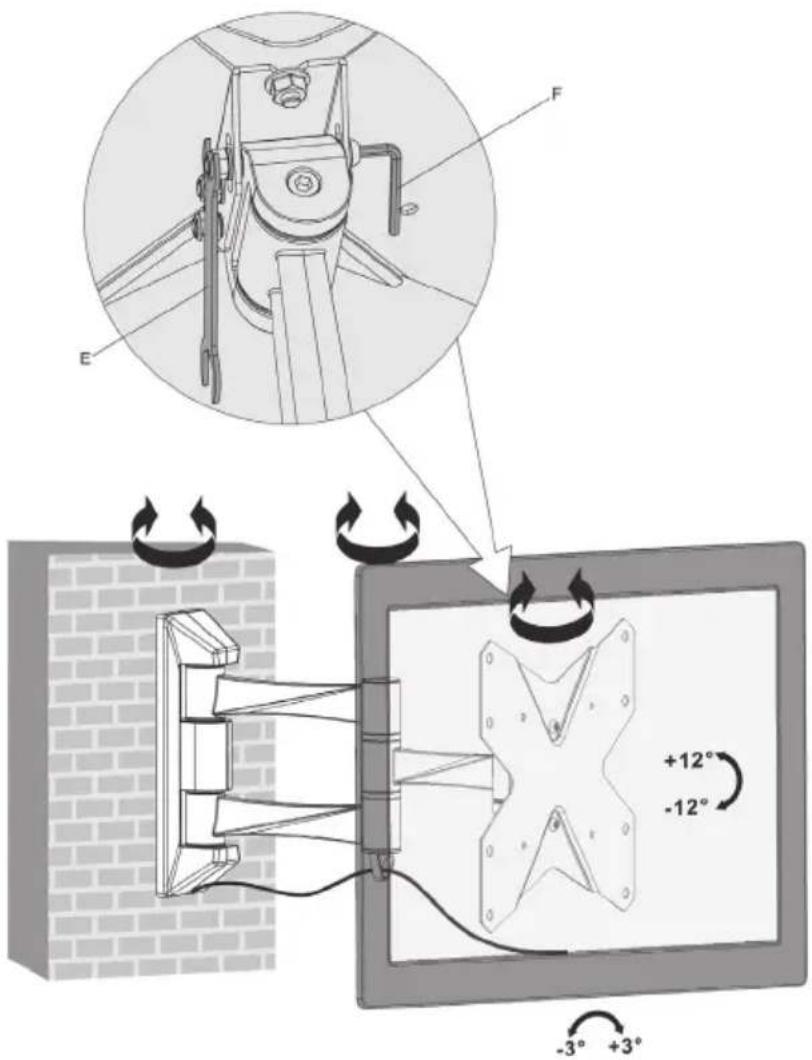

Justera vinkel och lutning

Lossa skruvarna en aning, justera och dra åt. Kontrollera regelbundet (minst var tredje månad) att väggfästet sitter fast.

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Tilt ± 12°

Fäste VESA 100x100, 200x100 och 200x200 mm

Avständ till vägg 340/220/60 mm

Maxbelastning 20 kg

TV/monitorfeste med 2-delt arm

Art. nr. 38-5545
