Produkttyp	Dörrstängare
Varumärke	Hard Head
Modell	345-201
Mått (L x B x H)	250 mm x 50 mm x 70 mm
Vikt	1.8 kg
Strömkälla	Hydraulisk (mekanisk)
Monteringstyp	Ytmonterad
Max dörrvikt	80 kg
Justerbar stängningshastighet	Ja, via två justeringsventiler
Spärrfunktion	Justerbar spärrhastighet
Driftstemperaturområde	-20°C till +50°C
Material	Stålkropp, aluminiumarm
Ytbehandling	Silver pulverlackerad
Huvudfunktioner	Automatisk dörrstängning, justerbar stängningskraft, backcheck dämpning
Underhåll	Periodisk smörjning av rörliga delar; kontrollera armens inriktning
Säkerhetsfunktioner	Backcheck förhindrar dörrsmäll, justerbar hållöppen tillgänglig
Reservdelar tillgängliga	Reservarmar, skruvar och monteringsfästen
Reparerbarhet	Fältreparerbar; utbytbar hydraulpatron
Certifiering	CE, EN 1154
Manualspråk	Engelska, polska, svenska

Vanliga frågor - 345-201 Hard Head

Hur installerar jag Hard Head 345-201 dörrstängare?

Installationen är ytmonterad. Först fäster du monteringsfästet på dörrkarmen med medföljande skruvar. Därefter fäster du dörrstängarkroppen på fästet och ansluter armen till dörren. Justera stängningshastigheten och spärrhastigheten via de två ventilerna. Se manualen för detaljerade steg-för-steg-instruktioner.

Kan jag justera stängningshastigheten på dörrstängaren?

Ja, 345-201 har två justerbara ventiler: en för allmän stängningshastighet (vrid medurs för att sakta ned, moturs för att snabba upp) och en för spärrhastighet (slutstängning). Justera i små steg för att uppnå önskad prestanda.

Vad är den maximala dörrvikten denna dörrstängare klarar?

Hard Head 345-201 är klassad för dörrar upp till 80 kg. Se till att din dörr är inom denna gräns för korrekt funktion och säkerhet.

Har dörrstängaren en backcheck-funktion?

Ja, den har en inbyggd backcheck som dämpar dörren om den trycks upp abrupt, vilket förhindrar skador på dörr och karm.

Hur underhåller jag dörrstängaren?

Smörj regelbundet vridpunkter och glidytor med lätt olja. Kontrollera att armskruvarna är åtdragna. Undvik att måla dörrstängarkroppen eftersom lösningsmedel kan skada tätningar.

Kan dörrstängaren användas på både vänster- och högerhängda dörrar?

Ja, 345-201 är universell och kan monteras på både vänster- och högerhängda dörrar genom att vända armenheten. Instruktioner finns i manualen.

Vilka reservdelar finns tillgängliga för denna modell?

Reservdelar inkluderar ersättningsarmar, monteringsfästen, skruvar och en komplett hydraulpatron. Kontakta Hard Heads kundtjänst eller se manualen för artikelnummer.

Är dörrstängaren lämplig för branddörrar?

345-201 uppfyller EN 1154, vilket gör den lämplig för användning på branddörrar. Kontrollera dock alltid lokala brandföreskrifter och se till att dörrstängaren är korrekt installerad.

Hur ställer jag in hållöppen-funktionen?

Denna modell har ingen inbyggd hållöppen-funktion. Du kan dock lägga till en valfri hållöppen-arm (säljs separat) om så önskas. Se manualen för kompatibla tillbehör.

Vilket temperaturområde kan dörrstängaren arbeta i?

Dörrstängaren arbetar pålitligt mellan -20°C och +50°C. Extrema temperaturer kan påverka hydraulvätskans viskositet; justera hastigheterna därefter.

BRUKSANVISNING 345-201 Hard Head

Bruksanvisning för dörrstängare

Montering av dörrstängare, standard installation 3

Montering av dörrstängare, dörrkarm 3

Justering av dörrstängare 3

Stängningscykel 3

Upphängningstyp 4

Monteringsanvisning av dörrstängare, standardinstallation, dragsida 4

Vy uppifrån vid standartinstallation 5

Monteringsanvisning av dörrstängare, dörrkarm, trycksida 5

Monteringsanvisning 6

Vy uppifrån vid dörrkarmsinstallation....6

NORSK 7

MONTERING....7

Läs bruksanvisningen noggrant innan användning!

MONTERING

Montering av dörrstängare, standard installation

Dörrstängaren monteras på dörrens gångjärnssida/dragsida. Vänsterhängd dörr – LH eller högerhängd dörr (omvänd) – RHR.

Montering av dörrstängare, dörrkarm

Dörrstängaren monteras på karmen, på dörrens trycksida, sidan utan gångjärn. Vänsterhängd dörr – LH eller högerhängd dörr (omvänd) – RHR.

Justering av dörrstängare

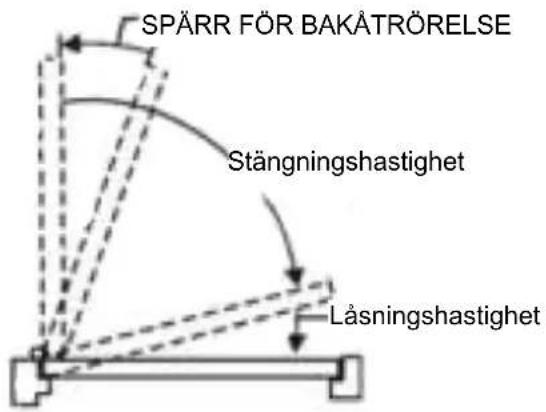

Stängningscykel

OBS! Stängning och låsning justeras med 2 olika ventiler. Justera först stängningshastigheten och därefter låsningshastigheten.

1. Stängningshastigheten justeras genom att hastighetsventilen vrids ett antal hela varv.
2. Vrid medurs för lägre stängningshastighet.
3. Vrid moturs för högre stängningshastighet.
4. Låsningshastigheten justeras genom att hastighetsventilen vrids ett antal hela varv.
   • Vrid medurs för lägre låsningshastighet.
5. Vrid moturs för högre läsningshastighet.

VIKTIGT! Vrid inte hastighetsventilerna mer än två varv moturs från fabriksinställningen, det orsakar läckage och skadar produkten.

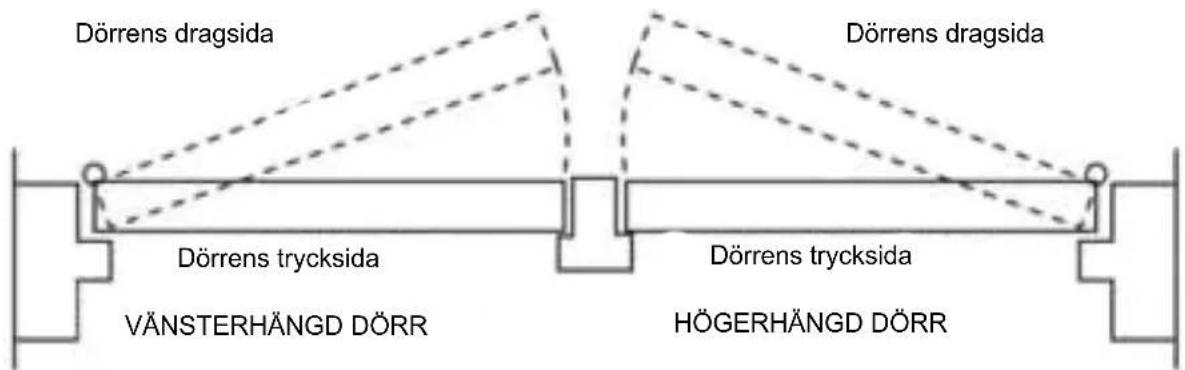

Upphängningstyp

Monteringsanvisning av dörrstängare, standardinstallation, dragsida

Mall för standardinstallation, öppning upp till 180°.

• Högerhängd dörr visas
  • Vänsterhängd dörr monteras på motsatt sätt
  • Mått i mm
  • Ritningen är inte skalenlig

ÖPPNING MÄTT A
Till-120° 110 mm
Till -180° 65 mm

Monteringsanvisning

1. Välj dörröppningsvinkel och använd måtten ovan.
2. Märk ut 4 hål på dörren för dörrstängaren och 2 hål på karmen för armfästet. Förborra hålen i dörr och karm för träskruv eller skruv M6.
3. Montera armfäste och yttre arm på karmen med de medföljande skruvarna.
4. Montera dörrstängaren på dörren med de medföljande skruvarna. Ventilen för stängningshastighet ska vetta mot gångjärnssidan.
5. Montera den vertikala armen på den övre axeln, vinkelrätt mot dörren, som bilden visar. Fixera med medföljande skruv och bricka och dra åt.
6. Justera den yttre armens längd så att den yttre armen är vinkelrät mot karmen när den monteras på den förbelastade vertikala armen (se bild nedan). Fixera den yttre armen på den vertikala armen med medföljande skruv och bricka och dra åt.
7. Placera kåpan över axeln på dörrstängarens undersida.
8. Justera stängningshastigheten (se Justering av dörrstängare).

Vy uppifrån vid standartinstallation

Monteringsanvisning av dörrstängare, dörrkarm, trycksida

Mall för montering på överstycke, öppning upp till 180°.

• Vänsterhängd dörr visas
- Högerhängd dörr monteras på motsatt sätt
- Mått i mm
• Ritningen är inte skalenlig

ÖPPNING MÄTT A
Till-120° 110 mm
Till-180° 80 mm

Monteringsanvisning

1. Välj dörröppningsvinkel och använd måtten ovan.
2. Märk ut 4 hål på dörren för dörrstängaren och 2 hål på karmen för armfästet. Förborra hålen i dörr och karm för träskruv eller skruv M6.
3. Montera armfäste och yttre arm på karmen med de medföljande skruvarna.
4. Montera dörrstängaren på dörren med de medföljande skruvarna. Ventilen för stängningshastighet ska vetta mot gångjärnssidan.
5. Montera den vertikala armen på den övre axeln, vinkelrätt mot dörren, som bilden visar. Fixera med medföljande skruv och bricka och dra åt.
6. Justera den yttre armens längd så att den yttre armen är vinkelrät mot karmen när den monteras på den förbelastade vertikala armen (se bild nedan). Fixera den yttre armen på den vertikala armen med medföljande skruv och bricka och dra åt.
7. Placera kåpan över axeln på dörrstängarens undersida.
8. Justera stängningshastigheten (se Justering av dörrstängare).

Vy uppifrån vid dörrkarmsinstallation
