INSTRUKCJA OBSŁUGI 345-201 Hard Head

Instrukcja obsługi samozamykacza do drzwi

PL Instrukcja obsługi w oryginale

Montaż samozamykacza do drzwi, instalacja standardowa.... 11

Montaż samozamykacza do drzwi, instalacja na ościeżnicy.... 11

Regulacja samozamykacza 11

Cykl zamykania....11

Sposób zawieszenia drzwi.... 12

Instrukcja montażu samozamykacza, instalacja standardowa po stronie zawiasów .... 12

Instrukcja montażu.... 13

Widok z góry przy instalacji standardowej.... 13

Instrukcja montażu samozamykacza na ościeżnicy, po przeciwnej stronie zawiasów .... 13

Instrukcja montażu.... 14

Widok z góry przy instalacji na ościeżnicy.... 14

ENGLISH 15

INSTALLATION 15

Przed użyciem uważnie przeczytaj instrukcję obsługi!

MONTAŻ

Montaż samozamykacza do drzwi, instalacja standardowa

Samozamykacz należy zamontować na drzwiach po stronie zawiasów.

Drzwi otwierane lewostronnie – LH lub drzwi otwierane prawostronnie (zawieszone odwrotnie) – RHR.

Montaż samozamykacza do drzwi, instalacja na ościeżnicy

Samozamykacz należy zamontować na ościeżnicy po stronie przeciwnej do zawiasów.

Drzwi otwierane lewostronnie – LH lub drzwi otwierane prawostronnie (zawieszone odwrotnie) – RHR.

Regulacja samozamykacza

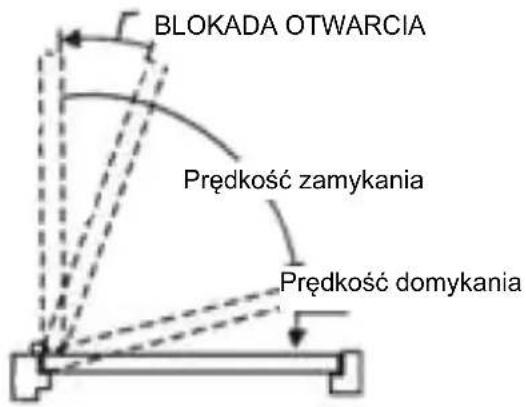

Cykl zamykania

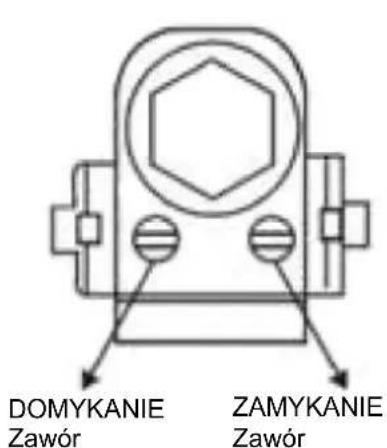

UWAGA! Zamykanie i domykanie ustawia się za pomocą 2 różnych zaworów. Najpierw ustaw prędkość zamykania, a następnie prędkość domykania.

1. Prędkość zamykania reguluje się poprzez przekręcenie zaworu regulacji prędkości o kilka pełnych obrotów.

2. Aby zmniejszyć prędkość zamykania, należy kręcić w prawo.

3. Aby zwiększyć prędkość zamykania, należy kręcić w lewo.
4. Prędkość domykania reguluje się poprzez przekręcenie zaworu regulacji prędkości o kilka pełnych obrotów.
   • Aby zmniejszyć prędkość domykania, należy kręcić w prawo.
5. Aby zwiększyć prędkość domykania, należy kręcić w lewo.

WAŻNE! Nie przekręcaj zaworów regulacji prędkości o więcej niż dwa obroty w prawo w stosunku do ustawień fabrycznych, gdyż może to spowodować nieszczelność i uszkodzić produkt.

Sposób zawieszenia drzwi

Instrukcja montażu samozamykacza, instalacja standardowa po stronie zawiasów

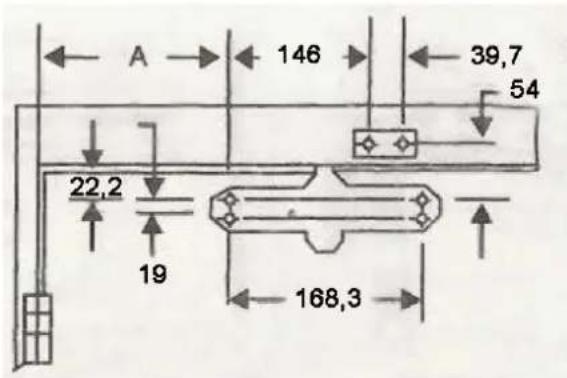

Szablon montażu standardowego, otwieranie do 180°.

• Przedstawiono drzwi otwierane prawostronnie
  • Montaż na drzwiach otwieranych lewostronnie przeprowadza się w przeciwny sposób
• Wymiary w mm
  • Rysunek nie jest narysowany w skali

OTWIERANIE WYMIAR A
Do-120° 110 mm
Do -180° 65 mm

Instrukcja montażu

1. Wybierz kąt otwierania drzwi i użyj wymiarów podanych powyżej.
2. Zaznacz 4 otwory w drzwiach pod montaż samozamykacza i 2 otwory w ościeżnicy pod mocowanie ramienia. Wywierć otwory w drzwiach i ościeżnicy dopasowane do wkrętów do drewna lub śrub M6.
3. Zamontuj mocowanie ramienia oraz ramię zewnętrzne za pomocą dołączonych śrub.
4. Zamontuj samozamykacz na drzwiach za pomocą dołączonych śrub. Zawór regulacji prędkości zamykania musi być zwrócony w stronę zawiasów.
5. Zamontuj ramię pionowe na górnym ramieniu prostopadle do drzwi, jak przedstawiono na rysunku. Przytwierdź za pomocą dołączonej śruby i podkładki, a następnie dokręć.
6. Wyreguluj długość ramienia zewnętrznego tak, by było ustawione prostopadle do ościeżnicy podczas montażu na wstępnie obciążonym ramieniu pionowym (patrz rysunek poniżej). Przymocuj ramię zewnętrzne do ramienia pionowego za pomocą dołączonej śruby i podkładki, a następnie dokręć.
7. Umieść osłonę na ramieniu w dolnej części samozamykacza.
8. Wyreguluj prędkość zamykania (patrz Regulacja samozamykacza).

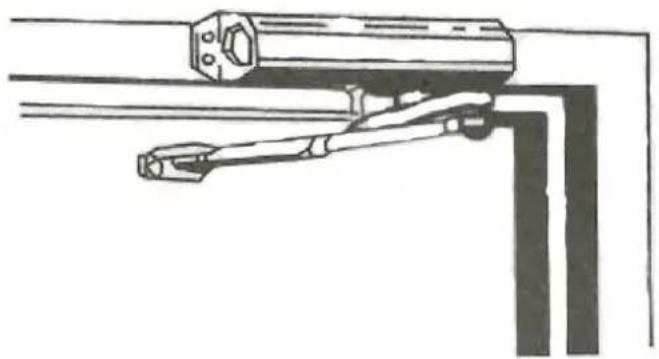

Widok z góry przy instalacji standardowej

Instrukcja montażu samozamykacza na ościeżnicy, po przeciwnej stronie zawiasów

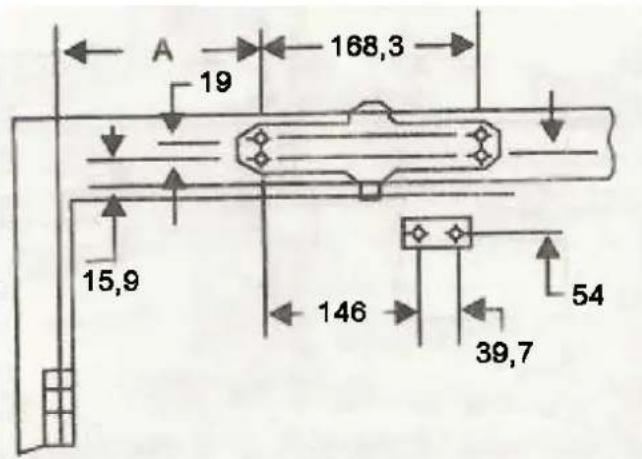

Szablon montażu na górnej ramie ościeżnicy, otwieranie do 180°.

• Przedstawiono drzwi otwierane lewostronnie
  • Montaż na drzwiach otwieranych prawostronnie przeprowadza się w przeciwny sposób
• Wymiary w mm
  • Rysunek nie jest narysowany w skali

OTWIERANIE WYMIAR A
Do-120° 110 mm
Do-180° 80 mm

Instrukcja montażu

1. Wybierz kąt otwierania drzwi i użyj wymiarów podanych powyżej.
2. Zaznacz 4 otwory w drzwiach pod montaż samozamykacza i 2 otwory w ościeżnicy pod mocowanie ramienia. Wywierć otwory w drzwiach i ościeżnicy dopasowane do wkrętów do drewna lub śrub M6.
3. Zamontuj mocowanie ramienia oraz ramię zewnętrzne za pomocą dołączonych śrub.
4. Zamontuj samozamykacz na drzwiach za pomocą dołączonych śrub. Zawór regulacji prędkości zamykania musi być zwrócony w stronę zawiasów.
5. Zamontuj ramię pionowe na górnym ramieniu prostopadle do drzwi, jak przedstawiono na rysunku. Przytwierdź za pomocą dołączonej śruby i podkładki, a następnie dokręć.
6. Wyreguluj długość ramienia zewnętrznego tak, by było ustawione prostopadle do ościeżnicy podczas montażu na wstępnie obciążonym ramieniu pionowym (patrz rysunek poniżej). Przymocuj ramię zewnętrzne do ramienia pionowego za pomocą dołączonej śruby i podkładki, a następnie dokręć.
7. Umieść osłonę na ramieniu w dolnej części samozamykacza.
8. Wyreguluj prędkość zamykania (patrz Regulacja samozamykacza).

Widok z góry przy instalacji na ościeżnicy

Z zastrzeżeniem prawa do zmian. W razie problemów skontaktuj się telefonicznie z działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl
