345-202 - Zamknięcie drzwi Hard Head - Bezpłatna instrukcja obsługi

Typ produktu	Samozamykacz do drzwi
Marka	Hard Head
Model	345-202
Wymiary (ok.)	200 x 50 x 50 mm
Waga (ok.)	1,5 kg
Źródło zasilania	Brak (mechaniczne)
Główne funkcje	Regulowana prędkość zamykania, tłumienie otwierania, zatrzaskiwanie
Regulacja prędkości zamykania	Tak, przez regulowane zawory
Tłumienie otwierania	Tak, zapobiega gwałtownemu otwieraniu drzwi
Zatrzaskiwanie	Końcowe domknięcie drzwi przed zadziałaniem zamka
Kompatybilność drzwi	Drzwi wewnętrzne i zewnętrzne, do 90 kg
Typ montażu	Montaż powierzchniowy (standardowy, na górnej belce ościeżnicy, z ramieniem równoległym)
Materiał	Korpus z żeliwa, ramię stalowe
Konserwacja	Sprawdzaj wycieki oleju, regularnie czyść ramię i zawory
Środki ostrożności	Zapewnij prawidłowy montaż; trzymaj z dala od dzieci
Dostępność części zamiennych	Płyta montażowa, śruby, zestaw ramienia
Gwarancja	Standardowa gwarancja producenta 1 rok

Często zadawane pytania - 345-202 Hard Head

Jak wyregulować prędkość zamykania samozamykacza Hard Head 345-202?

Znajdź dwa zawory regulacyjne na korpusie samozamykacza. Obróć zawór oznaczony 'Speed' zgodnie z ruchem wskazówek zegara, aby spowolnić drzwi, przeciwnie do ruchu wskazówek zegara, aby przyspieszyć. Użyj zaworu 'Latch', aby wyregulować ostatnie kilka stopni domknięcia.

Jaka jest maksymalna waga drzwi dla tego samozamykacza?

Samozamykacz Hard Head 345-202 jest przeznaczony do drzwi o wadze do 90 kg. Upewnij się, że Twoje drzwi nie przekraczają tej wagi, aby uniknąć uszkodzeń.

Czy mogę zamontować ten samozamykacz na drzwiach zewnętrznych?

Tak, model 345-202 nadaje się zarówno do drzwi wewnętrznych, jak i zewnętrznych. Jednak w przypadku drzwi zewnętrznych należy chronić samozamykacz przed bezpośrednim deszczem i ekstremalnymi temperaturami, aby zachować wydajność.

Jakie są dostępne opcje montażu?

Samozamykacz można zamontować w trzech konfiguracjach: standardowej (strona drzwi), na górnej belce ościeżnicy (strona ościeżnicy) lub z ramieniem równoległym (dla ograniczonej przestrzeni). Skorzystaj z dołączonego szablonu, aby precyzyjnie wywiercić otwory.

Jak wyregulować funkcję tłumienia otwierania?

Tłumienie otwierania jest ustawione fabrycznie, ale można je regulować. Obróć zawór tłumienia otwierania (jeśli jest) zgodnie z ruchem wskazówek zegara, aby zwiększyć opór przy gwałtownym otwieraniu drzwi. Zapobiega to uderzeniu w ścianę lub przeszkodę.

Dlaczego moje drzwi nie zamykają się całkowicie?

Sprawdź, czy samozamykacz jest prawidłowo wyrównany i czy ramię nie jest zablokowane. Wyreguluj zawór zatrzaskiwania, aby zwiększyć siłę zamykania w ostatnich stopniach. Upewnij się również, że zawiasy drzwi nie są zablokowane.

Jak często należy konserwować samozamykacz?

Sprawdzaj samozamykacz co 6 miesięcy pod kątem wycieków oleju lub uszkodzeń. Czyść ramię i okolice zaworów wilgotną szmatką. Jeśli samozamykacz zwalnia lub hałasuje, może wymagać profesjonalnego serwisu.

Czy mogę wymienić ramię, jeśli się wygnie?

Tak, ramiona zamienne są dostępne jako części zamienne. Upewnij się, że zamawiasz odpowiedni model (345-202) pasujący do korpusu. Postępuj zgodnie z instrukcją demontażu i montażu ramienia.

Czy samozamykacz jest odwracalny dla drzwi lewo- i prawostronnych?

Tak, Hard Head 345-202 jest odwracalny. Ramię i korpus można zamontować do drzwi lewo- lub prawostronnych. Instrukcje zmiany kierunku znajdują się w instrukcji obsługi.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wiertarki, śrubokręta, miarki, ołówka (do znakowania) oraz dołączonego szablonu montażowego. Zalecane są podstawowe umiejętności majsterkowania.

INSTRUKCJA OBSŁUGI 345-202 Hard Head

Instrukcja obsługi samozamykacza do drzwi

PL Instrukcja obsługi w oryginale

Montaż samozamykacza do drzwi, instalacja standardowa.... 11

Montaż samozamykacza do drzwi, instalacja na ościeżnicy.... 11

Regulacja samozamykacza 11

Cykl zamykania....11

Sposób zawieszenia drzwi.... 12

Instrukcja montażu samozamykacza, instalacja standardowa po stronie zawiasów .... 12

Instrukcja montażu.... 13

Widok z góry przy instalacji standardowej.... 13

Instrukcja montażu samozamykacza na ościeżnicy, po przeciwnej stronie zawiasów .... 13

Instrukcja montażu.... 14

Widok z góry przy instalacji na ościeżnicy.... 14

ENGLISH 15

INSTALLATION 15

Przed użyciem uważnie przeczytaj instrukcję obsługi!

MONTAŻ

Montaż samozamykacza do drzwi, instalacja standardowa

Samozamykacz należy zamontować na drzwiach po stronie zawiasów.

Drzwi otwierane lewostronnie – LH lub drzwi otwierane prawostronnie (zawieszone odwrotnie) – RHR.

Montaż samozamykacza do drzwi, instalacja na ościeżnicy

Samozamykacz należy zamontować na ościeżnicy po stronie przeciwnej do zawiasów.

Drzwi otwierane lewostronnie – LH lub drzwi otwierane prawostronnie (zawieszone odwrotnie) – RHR.

Regulacja samozamykacza

Cykl zamykania

UWAGA! Zamykanie i domykanie ustawia się za pomocą 2 różnych zaworów. Najpierw ustaw prędkość zamykania, a następnie prędkość domykania.

1. Prędkość zamykania reguluje się poprzez przekręcenie zaworu regulacji prędkości o kilka pełnych obrotów.

2. Aby zmniejszyć prędkość zamykania, należy kręcić w prawo.

3. Aby zwiększyć prędkość zamykania, należy kręcić w lewo.
4. Prędkość domykania reguluje się poprzez przekręcenie zaworu regulacji prędkości o kilka pełnych obrotów.
   • Aby zmniejszyć prędkość domykania, należy kręcić w prawo.
5. Aby zwiększyć prędkość domykania, należy kręcić w lewo.

WAŻNE! Nie przekręcaj zaworów regulacji prędkości o więcej niż dwa obroty w prawo w stosunku do ustawień fabrycznych, gdyż może to spowodować nieszczelność i uszkodzić produkt.

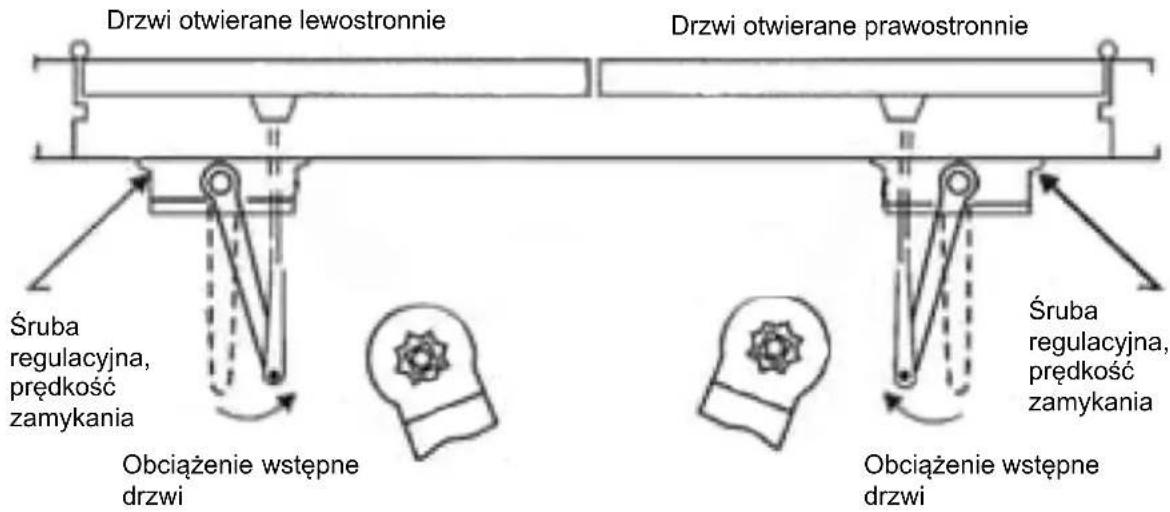

Sposób zawieszenia drzwi

Instrukcja montażu samozamykacza, instalacja standardowa po stronie zawiasów

Szablon montażu standardowego, otwieranie do 180°.

• Przedstawiono drzwi otwierane prawostronnie
  • Montaż na drzwiach otwieranych lewostronnie przeprowadza się w przeciwny sposób
• Wymiary w mm
  • Rysunek nie jest narysowany w skali

OTWIERANIE WYMIAR A
Do-120° 110 mm
Do -180° 65 mm

Instrukcja montażu

1. Wybierz kąt otwierania drzwi i użyj wymiarów podanych powyżej.
2. Zaznacz 4 otwory w drzwiach pod montaż samozamykacza i 2 otwory w ościeżnicy pod mocowanie ramienia. Wywierć otwory w drzwiach i ościeżnicy dopasowane do wkrętów do drewna lub śrub M6.
3. Zamontuj mocowanie ramienia oraz ramię zewnętrzne za pomocą dołączonych śrub.
4. Zamontuj samozamykacz na drzwiach za pomocą dołączonych śrub. Zawór regulacji prędkości zamykania musi być zwrócony w stronę zawiasów.
5. Zamontuj ramię pionowe na górnym ramieniu prostopadle do drzwi, jak przedstawiono na rysunku. Przytwierdź za pomocą dołączonej śruby i podkładki, a następnie dokręć.
6. Wyreguluj długość ramienia zewnętrznego tak, by było ustawione prostopadle do ościeżnicy podczas montażu na wstępnie obciążonym ramieniu pionowym (patrz rysunek poniżej). Przymocuj ramię zewnętrzne do ramienia pionowego za pomocą dołączonej śruby i podkładki, a następnie dokręć.
7. Umieść osłonę na ramieniu w dolnej części samozamykacza.
8. Wyreguluj prędkość zamykania (patrz Regulacja samozamykacza).

Widok z góry przy instalacji standardowej

Instrukcja montażu samozamykacza na ościeżnicy, po przeciwnej stronie zawiasów

Szablon montażu na górnej ramie ościeżnicy, otwieranie do 180°.

• Przedstawiono drzwi otwierane lewostronnie
  • Montaż na drzwiach otwieranych prawostronnie przeprowadza się w przeciwny sposób
• Wymiary w mm
  • Rysunek nie jest narysowany w skali

OTWIERANIE WYMIAR A
Do-120° 110 mm
Do-180° 80 mm

Instrukcja montażu

1. Wybierz kąt otwierania drzwi i użyj wymiarów podanych powyżej.
2. Zaznacz 4 otwory w drzwiach pod montaż samozamykacza i 2 otwory w ościeżnicy pod mocowanie ramienia. Wywierć otwory w drzwiach i ościeżnicy dopasowane do wkrętów do drewna lub śrub M6.
3. Zamontuj mocowanie ramienia oraz ramię zewnętrzne za pomocą dołączonych śrub.
4. Zamontuj samozamykacz na drzwiach za pomocą dołączonych śrub. Zawór regulacji prędkości zamykania musi być zwrócony w stronę zawiasów.
5. Zamontuj ramię pionowe na górnym ramieniu prostopadle do drzwi, jak przedstawiono na rysunku. Przytwierdź za pomocą dołączonej śruby i podkładki, a następnie dokręć.
6. Wyreguluj długość ramienia zewnętrznego tak, by było ustawione prostopadle do ościeżnicy podczas montażu na wstępnie obciążonym ramieniu pionowym (patrz rysunek poniżej). Przymocuj ramię zewnętrzne do ramienia pionowego za pomocą dołączonej śruby i podkładki, a następnie dokręć.
7. Umieść osłonę na ramieniu w dolnej części samozamykacza.
8. Wyreguluj prędkość zamykania (patrz Regulacja samozamykacza).

Widok z góry przy instalacji na ościeżnicy
