Produkttyp	Dörrstängare
Varumärke	Hard Head
Modell	345-202
Mått (ca.)	200 x 50 x 50 mm
Vikt (ca.)	1,5 kg
Strömkälla	Ingen (mekanisk)
Huvudfunktioner	Justerbar stängningshastighet, backcheck, låsningsfunktion
Justering av stängningshastighet	Ja, via justerbara ventiler
Backcheck	Ja, förhindrar att dörren slår upp
Låsningsfunktion	Slutlig dörrstängning innan låset greppar
Dörrkompatibilitet	Inner- eller ytterdörrar, upp till 90 kg
Monteringstyp	Ytmonterad (standard, överkarm, parallellarm)
Material	Gjutjärnskropp, stålarm
Underhåll	Kontrollera oljeläckage, rengör arm och ventiler regelbundet
Säkerhetsåtgärder	Säkerställ korrekt installation; håll utom räckhåll för barn
Tillgång på reservdelar	Monteringsfäste, skruvar, armenhet
Garanti	Standard 1 års tillverkargaranti

Vanliga frågor - 345-202 Hard Head

Hur justerar jag stängningshastigheten på Hard Head 345-202 dörrstängare?

Hitta de två justeringsventilerna på dörrstängarens kropp. Vrid ventilen märkt 'Speed' medurs för att sakta ner dörren, moturs för att snabba upp den. Använd 'Latch'-ventilen för att justera de sista graderna av stängning.

Vad är den maximala dörrvikten för denna dörrstängare?

Hard Head 345-202 är utformad för dörrar upp till 90 kg (200 lbs). Se till att din dörr inte överstiger denna vikt för att undvika skador.

Kan jag installera denna dörrstängare på en ytterdörr?

Ja, 345-202 är lämplig för både inner- och ytterdörrar. För ytterdörrar, se till att dörrstängaren är skyddad från direkt regn och extrema temperaturer för att bibehålla prestandan.

Vilka monteringsalternativ finns tillgängliga?

Dörrstängaren kan monteras i tre konfigurationer: standard (dörrsidan), överkarm (karmsidan) eller parallellarm (för begränsat utrymme). Se den medföljande mallen för exakta borrlägen.

Hur justerar jag backcheckfunktionen?

Backcheck är förinställd men justerbar. Vrid backcheckventilen (om sådan finns) medurs för att öka motståndet när dörren öppnas plötsligt. Detta förhindrar att den slår i en vägg eller ett hinder.

Varför stängs inte min dörr helt?

Kontrollera om dörrstängaren är korrekt inriktad och att armen inte är blockerad. Justera låsningsventilen för att öka stängningskraften i slutgraderna. Se också till att dörrgångjärnen inte kärvar.

Hur ofta ska jag underhålla dörrstängaren?

Inspektera dörrstängaren var 6:e månad för oljeläckage eller skador. Rengör arm och ventilområde med en fuktig trasa. Om dörrstängaren saktar ner eller låter, kan den behöva professionell service.

Kan jag byta ut armen om den böjs?

Ja, reservarmar finns som reservdelar. Se till att beställa rätt modell (345-202) som matchar kroppen. Följ manualen för borttagning och installation av armen.

Är dörrstängaren reversibel för vänster- eller högerhängda dörrar?

Ja, Hard Head 345-202 är reversibel. Armen och kroppen kan monteras för antingen vänster- eller högerhängda dörrar. Instruktioner för omvändning finns i användarmanualen.

Vilka verktyg behövs för installation?

Du behöver en borrmaskin, skruvmejsel, måttband, penna (för markering) och den medföljande monteringsmallen. Grundläggande DIY-kunskaper rekommenderas.

BRUKSANVISNING 345-202 Hard Head

Bruksanvisning för dörrstängare

Montering av dörrstängare, standard installation 3

Montering av dörrstängare, dörrkarm 3

Justering av dörrstängare 3

Stängningscykel 3

Upphängningstyp 4

Monteringsanvisning av dörrstängare, standardinstallation, dragsida 4

Vy uppifrån vid standartinstallation 5

Monteringsanvisning av dörrstängare, dörrkarm, trycksida 5

Monteringsanvisning 6

Vy uppifrån vid dörrkarmsinstallation....6

NORSK 7

MONTERING....7

Läs bruksanvisningen noggrant innan användning!

MONTERING

Montering av dörrstängare, standard installation

Dörrstängaren monteras på dörrens gångjärnssida/dragsida. Vänsterhängd dörr – LH eller högerhängd dörr (omvänd) – RHR.

Montering av dörrstängare, dörrkarm

Dörrstängaren monteras på karmen, på dörrens trycksida, sidan utan gångjärn. Vänsterhängd dörr – LH eller högerhängd dörr (omvänd) – RHR.

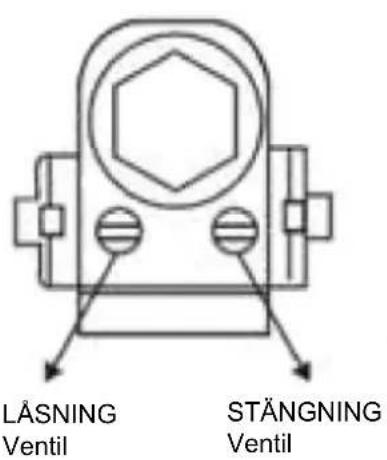

Justering av dörrstängare

Stängningscykel

OBS! Stängning och låsning justeras med 2 olika ventiler. Justera först stängningshastigheten och därefter låsningshastigheten.

1. Stängningshastigheten justeras genom att hastighetsventilen vrids ett antal hela varv.
2. Vrid medurs för lägre stängningshastighet.
3. Vrid moturs för högre stängningshastighet.
4. Låsningshastigheten justeras genom att hastighetsventilen vrids ett antal hela varv.
   • Vrid medurs för lägre låsningshastighet.
5. Vrid moturs för högre läsningshastighet.

VIKTIGT! Vrid inte hastighetsventilerna mer än två varv moturs från fabriksinställningen, det orsakar läckage och skadar produkten.

Upphängningstyp

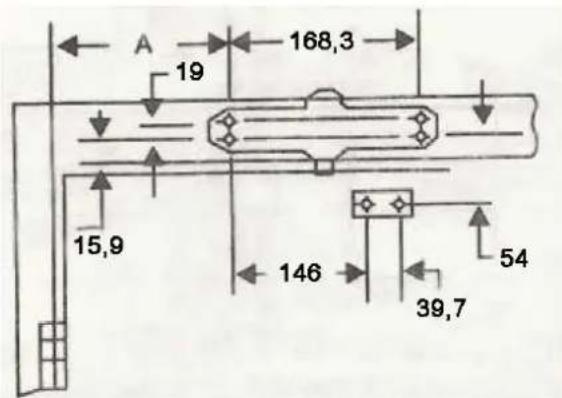

Monteringsanvisning av dörrstängare, standardinstallation, dragsida

Mall för standardinstallation, öppning upp till 180°.

• Högerhängd dörr visas
  • Vänsterhängd dörr monteras på motsatt sätt
  • Mått i mm
  • Ritningen är inte skalenlig

ÖPPNING MÄTT A
Till-120° 110 mm
Till -180° 65 mm

Monteringsanvisning

1. Välj dörröppningsvinkel och använd måtten ovan.
2. Märk ut 4 hål på dörren för dörrstängaren och 2 hål på karmen för armfästet. Förborra hålen i dörr och karm för träskruv eller skruv M6.
3. Montera armfäste och yttre arm på karmen med de medföljande skruvarna.
4. Montera dörrstängaren på dörren med de medföljande skruvarna. Ventilen för stängningshastighet ska vetta mot gångjärnssidan.
5. Montera den vertikala armen på den övre axeln, vinkelrätt mot dörren, som bilden visar. Fixera med medföljande skruv och bricka och dra åt.
6. Justera den yttre armens längd så att den yttre armen är vinkelrät mot karmen när den monteras på den förbelastade vertikala armen (se bild nedan). Fixera den yttre armen på den vertikala armen med medföljande skruv och bricka och dra åt.
7. Placera kåpan över axeln på dörrstängarens undersida.
8. Justera stängningshastigheten (se Justering av dörrstängare).

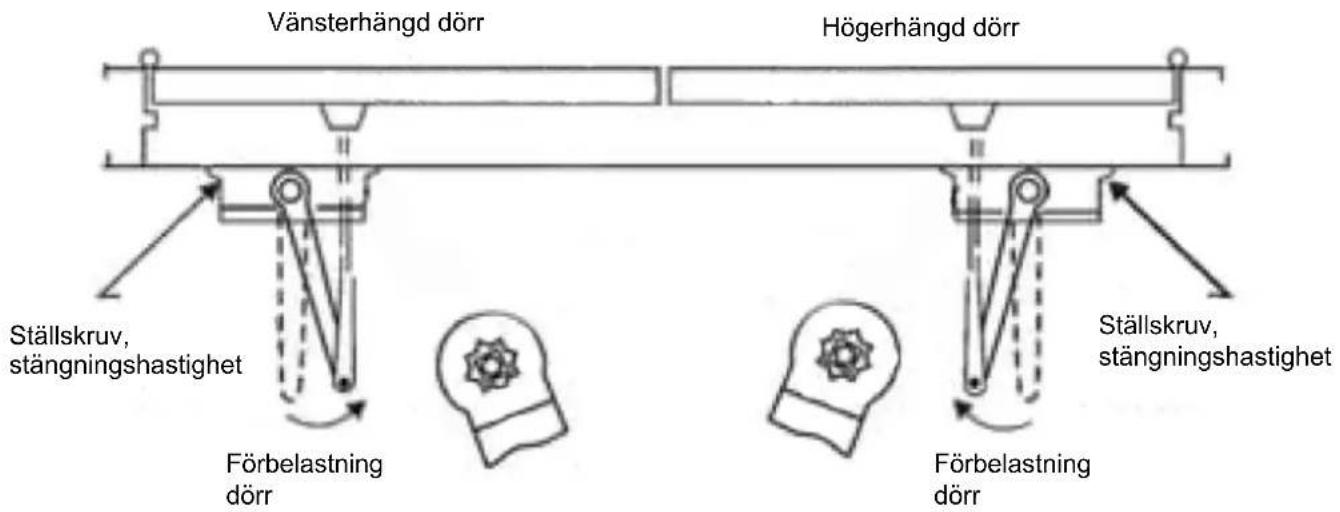

Vy uppifrån vid standartinstallation

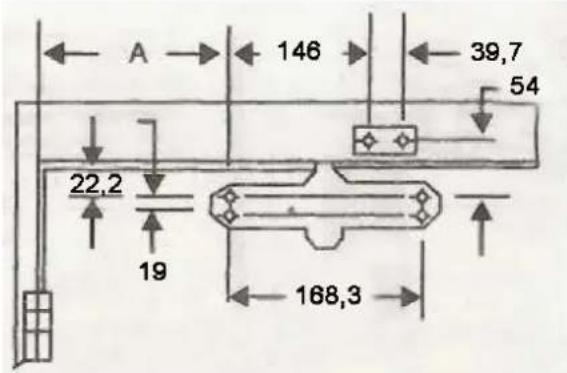

Monteringsanvisning av dörrstängare, dörrkarm, trycksida

Mall för montering på överstycke, öppning upp till 180°.

• Vänsterhängd dörr visas
- Högerhängd dörr monteras på motsatt sätt
- Mått i mm
• Ritningen är inte skalenlig

ÖPPNING MÄTT A
Till-120° 110 mm
Till-180° 80 mm

Monteringsanvisning

1. Välj dörröppningsvinkel och använd måtten ovan.
2. Märk ut 4 hål på dörren för dörrstängaren och 2 hål på karmen för armfästet. Förborra hålen i dörr och karm för träskruv eller skruv M6.
3. Montera armfäste och yttre arm på karmen med de medföljande skruvarna.
4. Montera dörrstängaren på dörren med de medföljande skruvarna. Ventilen för stängningshastighet ska vetta mot gångjärnssidan.
5. Montera den vertikala armen på den övre axeln, vinkelrätt mot dörren, som bilden visar. Fixera med medföljande skruv och bricka och dra åt.
6. Justera den yttre armens längd så att den yttre armen är vinkelrät mot karmen när den monteras på den förbelastade vertikala armen (se bild nedan). Fixera den yttre armen på den vertikala armen med medföljande skruv och bricka och dra åt.
7. Placera kåpan över axeln på dörrstängarens undersida.
8. Justera stängningshastigheten (se Justering av dörrstängare).

Vy uppifrån vid dörrkarmsinstallation
