Produkttyp	Dörrstängare
Varumärke	Hard Head
Modell	345-203
Material	Stålkropp med nylonbussningar
Mått (ca.)	260 x 60 x 80 mm
Vikt (ca.)	1.5 kg
Monteringstyp	Ytmonterad (standardarm eller parallellarm)
Dörrhängning	Vänsterhängd eller högerhängd
Max dörröppningsvinkel	180°
Justering av stängningshastighet	Ja, via ventil 1 (insexnyckel)
Justering av låskraft	Ja, via ventil 2 (insexnyckel)
Justering av öppnings-/stängningskraft	Ja, via ställskruv (insexnyckel)
Backcheck (arrestering)	Justerbar, förhindrar att dörren öppnas helt in i väggen
Fördröjning	Justerbar, långsam stängning till 70°
Medföljande tillbehör	Monteringsmall, skruvar, insexnyckel, armfäste
Överensstämmelse	EN 1154 (standard för dörrstängare)
Underhåll	Kvartalsvis: kontrollera funktion, dra åt skruvar, smörj leder
Säkerhetsvarning	Felaktig installation eller justering kan orsaka personskada eller materialskada
Reparerbarhet	Justerbara ventiler och utbytbara armdelar
Användning	Inner- eller ytterdörrar upp till standardvikt

Vanliga frågor - 345-203 Hard Head

Hur installerar jag dörrstängaren för en vänsterhängd dörr?

För vänsterhängda dörrar, montera stängaren på öppningssidan med armen som stänger medurs. Använd mall A, markera hål, förborra 3 mm för trä eller 6 mm för metall och fäst med medföljande skruvar. Fäst armfästet och justera ytterarmen till rät vinkel med ställskruv A.

Hur justerar jag stängningshastigheten?

Använd den medföljande insexnyckeln för att vrida ventil 1 (stängningshastighet) medurs för att sakta ner dörren eller moturs för att snabba upp den. Vrid inte mer än två varv moturs från fabriksinställningen för att undvika läckage.

Hur justerar jag låskraften?

Använd insexnyckeln för att vrida ventil 2 (låskraft). Medurs ökar kraften, moturs minskar den. Samma försiktighet: max två varv moturs från fabriksinställningen.

Vad är skillnaden mellan standardarm och parallellarmmontering?

Standardarm monteras på dörrens öppningssida. Parallellarm monteras på stängningssidan och kräver att stängarens axel förspänns 45° mot gångjärnssidan. Använd mall A för standard, mall B för parallell.

Hur aktiverar jag fördröjningsfunktionen?

Använd inte backcheck-arresteringen när du använder fördröjning. Vrid fördröjningsventilen medurs för att öka den långsamma stängningszonen upp till 70°. Stäng inte ventilen helt.

Vad ska jag göra om dörren inte stängs helt?

Öka först stängningshastigheten eller låskraften något. Om den fortfarande inte stängs, kontrollera dörrens inriktning i karmen och säkerställ att stängaren är korrekt installerad. Justera öppnings-/stängningskraften vid behov.

Hur ofta ska jag underhålla dörrstängaren?

Utför en kvartalsvis kontroll: se till att dörren stängs ordentligt, att alla skruvar är åtdragna, och smörj stängarens leder och dörrgångjärn med tunn olja.

Kan jag montera stängaren på en metalldörr?

Ja. För metalldörrar/-karmar, borra 6 mm hål för M6-skruvar. Använd medföljande skruvar. Se till att stängaren är kompatibel med dörrens vikt.

Vilka verktyg ingår med dörrstängaren?

Förpackningen innehåller en insexnyckel för ventil- och ställskruvsjusteringar, monteringsskruvar och fästbeslag. En borr och en syl/penna behövs för märkning och förborrning.

Vilken är den maximala öppningsvinkeln för dörren?

Dörren kan öppnas upp till 180°. Backcheck-arresteringen kan justeras för att förhindra att dörren öppnas helt in i väggen.

BRUKSANVISNING 345-203 Hard Head

Bruksanvisning för dörrstängare

Monteras på dörrens dragsida 4

Upphängning....5

MONTERING....5

Dörrstängare 6

Justering av manöverventiler 6

Stängningshastighet/låsningskraft 6

Inställning av öppnings-/stängningskraft 7

PARALLELLARM 8

Monteras på dörrens trycksidan 8

Upphängning....9

MONTERING....9

Dörrstängare 10

Justering av manöverventiler 10

Stängningshastighet/låsningskraft 10

Inställning av öppnings-/stängningskraft 11

Provning....11

Underhåll varje kvartal 11

NORSK 12

BESKRIVELSE 12

Arm....12

Monteres på dørens trekkside 12

Opphenging 13

MONTERING....13

Dørlukker 14

Läs bruksanvisningen noggrant innan användning!

BESKRIVNING

ARM

Monteras på dörrens dragsida

1. Sprint
2. Låsbricka
3. Justerbar yttre arm
4. Ställskruv A
5. Nylonbussning
6. Sexkantskruv M6
7. Fjäderbricka
8. Stor bricka
9. Vertikal arm

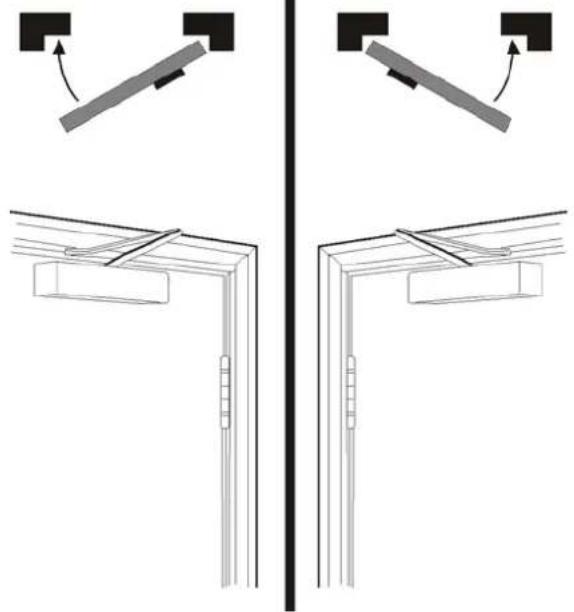

Upphängning

VÄNSTERHÄNGNING STÄNGNING MEDURS

1. Passa in mallen A mot dörrens gångjärnskant. Märk ut monteringshålen för dörrstängare och armfäste med penna, syl eller vass kniv. I dörr/karm av trä förborras hålen med 3 mm borr. I dörr/karm av metall borras 6 mm hål och montering görs med skruv M6.

1. Montera dörrstängaren med de medföljande skruvarna.

1. Montera fästet på armen.

1. Montera armen på mekanismen enligt belastningsdiagrammet. Håll den vertikala armen i belastningsläge och montera armfästet på karmen. Justera, om så behövs, den yttre armen till rätta vinklar med ställskruv A.

Justera manöverventilerna på dörrstängaren enligt steg 5.

Steg 5

Dörrstängare

VIKTIGT! Felaktigt monterad eller justerad dörrstängare kan orsaka personskada och/eller egendomsskada.

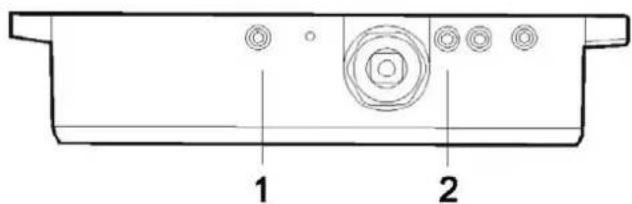

Justering av manöverventiler

Stängningshastighet/låsningskraft

1. Stängningshastighet
2. Låsningskraft

Dörröppningsvinkel (0°–180°)

Dörrstängningsvinkel (180°–10°)

Justera stängningshastigheten (ventil 1) och läsningskraften (ventil 2) med den medföljande sexkantnyckeln. Vrid muttern medurs för att sänka stängningshastigheten. Vrid inte ventilerna mer än två varv moturs från fabriksinställningen, det orsakar läckage.

Inställning av öppnings-/stängningskraft

Justera öppnings-/stängningskraften med den medföljande sexkantnyckeln.

Öka/minska kraften genom att vrida ställskruven i den riktning som framgår av diagrammet.

PARALLELLARM

Monteras på dörrens trycksida

1. Nylonbussning
2. Låsbricka
3. Parallellarmfäste
4. Justerbar yttre arm
5. Ställskruv A
6. Sexkantskruv M6
7. Fjäderbricka
8. Stor bricka
9. Vertikal arm

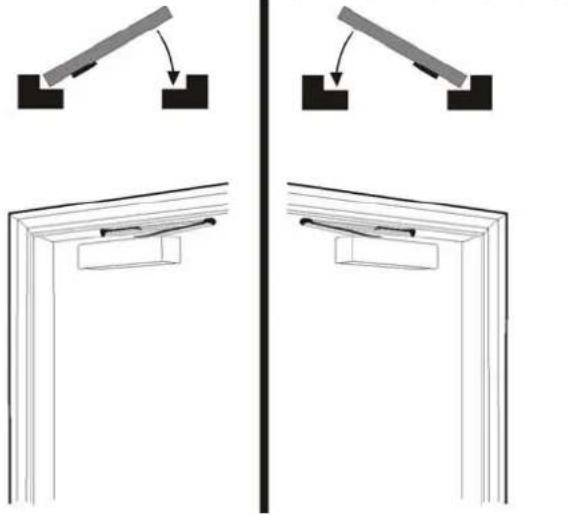

Upphängning

VÄNSTERHÄNGNING STÄNGNING MEDURS

1. Passa in mallen B mot dörrens gångjärnskant. Märk ut monteringshålen med penna, syl eller vass kniv. I dörr/karm av trä förborras hålen med 3 mm borr. I dörr/karm av metall borras 6 mm hål och montering görs med skruv M6.

1. Montera dörrstängaren med de medföljande skruvarna.

1. Montera parallellarmfästet på armen.

1. Förbelasta dörrstängaren genom att vrida axeln på dörrstängarens undersida cirka 45° mot dörrens gångjärnskant. Avlägsna ställskruv A och fixera parallellarmfästet. Justera den yttre armen till korrekta vinklar och sätt tillbaka skruv A. Justera manöverventilerna på dörrstängaren enligt steg 5.

Dörrstängare

VIKTIGT! Felaktigt monterad eller justerad dörrstängare kan orsaka personskada och/eller egendomsskada.

Steg 5

Justering av manöverventiler

Stängningshastighet/låsningskraft

1. Stängningshastighet
2. Låsningskraft

Dörröppningsvinkel (0°–180°)

Justera stängningshastigheten (ventil 1) och läsningskraften (ventil 2) med den medföljande sexkantnyckeln. Vrid muttern medurs för att sänka stängningshastigheten. Vrid inte ventilerna mer än två varv moturs från fabriksinställningen, det orsakar läckage.

Inställning av öppnings-/stängningskraft

Justera öppnings-/stängningskraften med den medföljande sexkantnyckeln.

Öka/minska kraften genom att vrida ställskruven i den riktning som framgår av diagrammet.

Spärren för bakåtrörelse förhindrar att dörren slås upp ända till väggen.

Öka spärrkraften genom att vrida ventilen medurs med den medföljande sexkantnyckeln. Stäng inte ventilen helt. Använd inte den här ventilen om fördröjning ska användas.

Fördröjning kan endast användas om spärr för bakåtrörelse inte används. Fördröjningen gör att dörren rör sig långsamt till 70°. Öka fördröjningen genom att vrida ventilen medurs. Stäng inte ventilen helt.

Provning

1. Öppna dörren helt och släpp. Dörren ska stängas hela vägen till karmen och gå i lås.
2. Öppna dörren och låt låskolven vila mot låsblecket. När du släpper dörren ska den gå i lås.
   Om dörren inte stängs kan stängningskraften behöva ökas, eller dörrens passning i karmen justeras.

Underhåll varje kvartal

Kontrollera att dörren stängs korrekt och att alla skruvförband är åtdragna. Smörj regelbundet dörrstängarens leder och dörrens gångjärn med tunn olja.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA
