Produkttyp	Lövblåsare
Märke	Meec Tools
Modell	721-322
Strömkälla	Sladdansluten
Effekt	2800 W
Lufthastighet	180 km/h
Luftvolym	780 m³/h
Vikt	4.5 kg
Mått (L x B x H)	800 x 300 x 300 mm
Ljudnivå	105 dB(A)
Vibrationsnivå	2.5 m/s²
Hastighetsinställningar	Variabel hastighetsutlösare
Funktioner	Endast blås
Påse ingår	Nej
Underhåll	Rengör efter varje användning; kontrollera luftfilter
Säkerhetsfunktioner	Dubbel isolering, överbelastningsskydd
Tillgång till reservdelar	Kontakta Meec Tools eller auktoriserad återförsäljare
Garanti	2 år

Vanliga frågor - 721-322 Meec Tools

Hur startar jag lövblåsaren?

Sätt i kontakten i ett jordat uttag, tryck sedan på strömavtryckaren. Släpp för att stanna. Se till att nätsladden är ordentligt ansluten.

Kan jag använda blåsaren i våta förhållanden?

Nej, använd aldrig lövblåsaren i regn eller på våta ytor för att undvika elektriska stötar. Den är endast avsedd för torra förhållanden.

Vad ska jag göra om blåsaren stannar plötsligt?

Kontrollera strömbrytaren och se till att nätsladden inte är skadad. Om motorn överhettas, låt den svalna i 30 minuter innan du startar om.

Hur underhåller jag lövblåsaren?

Efter varje användning, rengör luftinsugsventilerna och utsidan med en torr trasa. Inspektera nätsladden regelbundet för skador och byt ut vid behov.

Vilken skyddsutrustning ska jag använda?

Använd alltid skyddsglasögon, hörselskydd och kraftiga skor. Undvik löst sittande kläder som kan fastna i maskinen.

Hur förvarar jag blåsaren?

Förvara på en torr, sval plats utom räckhåll för barn. Linda nätsladden löst, inte runt maskinen, för att undvika skador.

Vad är strömförbrukningen?

Lövblåsaren arbetar på 2800 W. Använd en krets klassad för minst 12 A för att undvika utlösning.

Kan jag använda en förlängningssladd?

Ja, använd en kraftig utomhusförlängningssladd klassad för minst 15 A och högst 50 m för att bibehålla prestanda.

Var hittar jag reservdelar?

Reservdelar finns hos Meec Tools servicecenter eller auktoriserade återförsäljare. Se reservdelslistan i manualen för delnummer.

Hur högljudd är blåsaren?

Ljudnivån är 105 dB(A). Använd alltid hörselskydd vid drift för att förhindra hörselskador.

BRUKSANVISNING 721-322 Meec Tools

SE Bruksanvisning för trädgårdsstädare

NO Bruksanvisning for hagerydder

Frånslagning av motor....11

Bränsle och smörjning 11

Justering av ryggburen del, sele och reglagehandtag.... 11

Exempel på användningsområden 12

UNDERHÅLL 12

Rengöring av bränslefilter/tanklock....12

Justering av förgasare 13

Rengöring eller byte av tändstift 13

Förvaring 13

FELSÖKNING 14

NORSK 17

SIKKERHETSANVISNINGER 17

TEKNISKE DATA 20

BESKRIVELSE....21

MONTERING....22

BRUK....23

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

WARNING!

• Bär grova, åtsittande arbetskläder som ger skydd såsom långbyxor, arbetsskor, arbetshandskar, skyddshjälm, ansiktsskydd eller skyddsglasögon samt öronproppar av god kvalitet eller annat hörselskydd.
• Arbeta på ett avständ av minst 15 meter från människor och djur.
• Fyll på bränsle på säker plats. Öppna tanklocket sakta och släpp ut eventuellt tryck som kan ha bildats i bränsletanken.
• Torka alltid av bränsle- eller oljespill innan du slår på maskinen. Starta motorn minst 3 meter från tankningsstället för att undvika brandrisk.
• Stäng av maskinen innan du ställer ned den och innan du monterar eller demonterar tillbehör.
• Se till att alla skruvar och spännen är ordentligt fastdragna och att maskinen är i gott skick. Använd aldrig maskinen om den har justerats felaktigt eller inte monterats klart.
• Håll handtagen torra, rena och fria från bränsle.
• Förvara maskinen på avstånd från tänkbara antändningskällor såsom gasdrivna vattenberedare, klädtorkar, oljeeldade pannor, flyttbara värmare m.m.
• Håll alltid motorn fri från ansamlad smuts.
• Maskinen får endast användas av vuxna personer som fått lämpliga instruktioner.
• Personer med andningssvårigheter samt personer som använder lövblåsen i mycket dammiga miljöer ska alltid bära partikelfiltermask. Dammasker i papper finns i de flesta färg- och järnhandelsbutiker.
• Använd endast maskinen vid rimliga tider - inte tidigt på morgonen eller sent på kvällen då du kan störa din omgivning. Rätta dig efter de tider som kan finnas angivna i lokala bestämmelser.
• Utför arbetet vid lägsta möjliga motorvarvtal.
• Lösgör skräp med hjälp av en kratta eller kvast innan du blåser.
• Fukta området lätt när du arbetar i dammiga miljöer.
• Använd hela längden på blåsröret så att luftströmmen kan verka nära marken.
• Var uppmärksam på barn, husdjur, öppna fönster m.m. och blås bort skräp på ett säkert sätt.

• Använd inte annat bränsle än det som rekommenderas i bruksanvisningen. Använd aldrig bensin som inte har blandats med smörjmedel för luftkylda tvåtaktsmotorer med en blandningsproportion på 30:1. Permanent skada på maskinen kan uppstå som följd och tillverkarens garanti upphör då att gälla. Använd inte tvåtaktsoljor med en rekommenderad blandningsproportion på 100:1 Använd aldrig en bränsleblandning som har lagrats i mer än 90 dagar.

• Rök inte när du fyller på bränsle eller arbetar med maskinen.

• Använd inte maskinen utan ljuddämpare och korrekt monterat skydd över ljuddämparen.
• Låt inte händerna eller kroppen komma i kontakt med varm ljuddämpare eller tändstiftskabel.
• Använd aldrig lövblåsen i ett begränsat eller dåligt ventilerat utrymme där det finns risk för att avgaserna samlas.
• Rikta aldrig lövblåsen mot människor, djur, byggnader, fordon, fönster, m.m.

- Använd inte maskinen utan att inloppsskyddet som förhindrar kontakt med fläkthjulet är monterat.

- Ställ inte ned den heta motorn på brännbart material.

- Använd inte maskinen under längre tidsperioder. Ta regelbundna pauser.

- Undvik att montera, avlägsna eller modifiera någon komponent på maskinen. Det kan leda till personskador och/eller skador på maskinen och tillverkarens garanti upphör då att gälla.

- Använd inte maskinen om du är påverkad av alkohol eller andra droger.

- Använd inte maskinen i närheten av brännbara vätskor eller gaser, varken inom- eller utomhus. Det kan leda till explosion och/eller brand.

- Bär inte löst sittande kläder, halsdukar, halsband eller liknande och ha inte lång här löst. Det kan leda till att dessa föremål snärjs in i roterande delar vilket kan orsaka personskador.

- Fyll inte på bränsle när motorn är igång eller är varm.

- Låt aldrig barn använda maskinen.

Symboler

Nedan följer en förklaring av de symboler som förekommer på maskinen.

	Läs bruksanvisningen innan du använder maskinen.
	Håll kringstående personer på säkert avständ. Arbeta aldrig när andra personer, i synnerhet barn, och husdjur befinner sig i närheten.Var försiktig så att kringstående personer inte skadas av främmande föremål som slungas ut ur maskinen. Se till att kringstående personer håller sig på säkert avständ från maskinen.
	Vid reparation, avlägsna tändstiftet och utför reparationen enligt anvisningarna i bruksanvisningen.
	Varning: het motor.
	Varning. Rörliga delar. Håll händer och fötter på avständ när maskinen används.
	Använd inte lövblåsen i regn och lämna den inte utomhus när det regnar.
	Använd skyddsglasögon.
	Använd hörselskydd.
	Använd skyddsskor.
	Använd arbetshandskar.

TEKNISKA DATA

Lufthastighet 280 km/h (78 m/s)

Luftflöde 8 m ^3 /min

Slagvolym 26 cm ^3

Bränsletankens volym 500 ml

Bränsletyp blyfri

Blandningsförhållande 30:1

Tomgångsvarvtal 3 500 min

Max motorvarvtal 9 000 min -1

BESKRIVNING

1 Spärr 9 Bränsletank 17 Kåpa till ljuddämpare

2 Gasreglage 10 Bränslepump 18 Gnistfångare

3 Tändning Till/Från 11 Sele 19 Kåpa till luftrenare

4 Främre hjälphandtag 12 Reglagehandtag 20 Ventilerad ryggdyna

5 Tändkabel/tändstift 13 Manöverrör 21 Mellanrör

6 Chokereglage

14 Gaskoppling

22 Munstycke 56 mm

7 Handtag snörstart

15 Flexrör

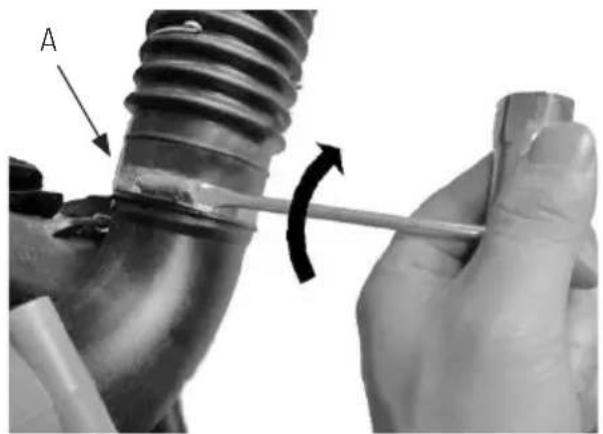

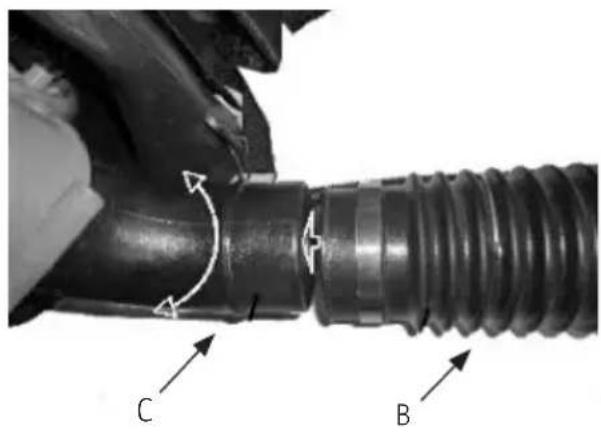

Placera slangklämman (A) på flexröret innan du sätter ihop flexröret och fläktens utloppsrör. Anslut flexröret (B) till fläktens utloppsrör (C) med hjälp av slangklämma (A) och dra åt ordentligt.

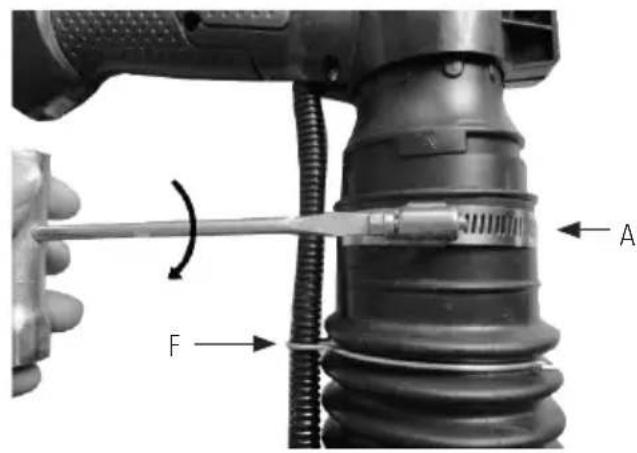

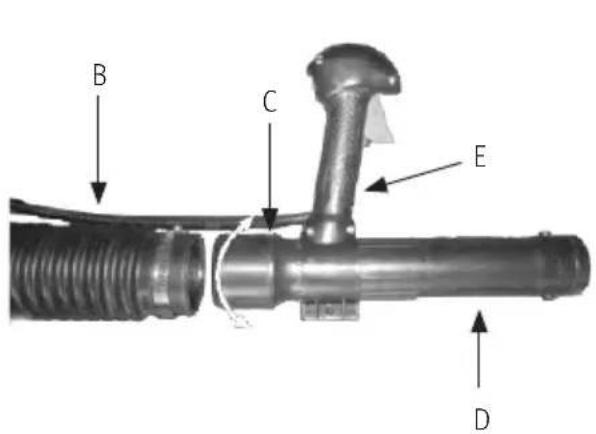

Montering av manöverrör

Placera maskinen på ett plant underlag under monteringens gång. Se till att klämmans skruvmekanism är riktad från operatören. Montera slangklämman (A) på flexröret (B). Vrid det roterande märket (C) så att det ligger i linje med gashandtaget (E). För in manöverröret (D) i flexröret (B) och dra åt slangklämman (A) ordentligt. Gaskopplingsfästen (F) finns monterade i båda ändar på flexröret så att gasvajern kan fästas.

OBS! Håll gasvajern så rakt som möjligt när du ansluter blåsrören.

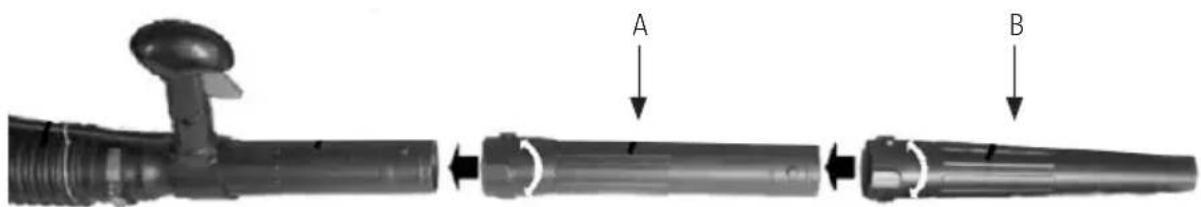

Montering av mellanrör och koncentratormunstycke

Koppla ihop mellanröret (A) och luftmunstycket (B). Tryck ihop rören och vrid dem medurs så att de låses fast i varandra.

1. Se till att tändningen är i läge TILL (I).

1. Tryck på bränslepumpen 10 gånger.

1. För chokereglaget till läget full choke.

2. Dra i startsnöret 4-6 gånger. Om maskinen inte startar, för chokereglaget till läget "halv choke" och dra ytterligare 4-6 gånger. När maskinen startat, vänta i 10 sekunder och för sedan chokereglaget till läget "Ingen choke".

3. Tryck på spärrknappen (1) och tryck sedan på gasreglaget (2) för att använda maskinen.

OBS! Dra alltid startsnöret rakt ut så att det inte skaver mot öglan. Håll alltid i starchandtaget när snöret dras tillbaka. Låt aldrig snöret fara tillbaka okontrollerat från utdraget läge. Det kan leda till attsnöret fastnar eller slits ut eller att startenheten skadas.

OBS! Om motorn inte startar efter upprepade försök, se avsnittet "Felsökning".

START AV VARM MOTOR (varmkörd motor frånslagen i max. 15-20 min.)

1. Ställ in gasreglaget (se steg 1 för start av kall motor) och drag kraftigt i startsnöret.
2. Om motorn inte startar eller startar och stannar efter fem startförsök, följ proceduren "Start av kall motor".

TOMGÅNGSDRIFT

På grund av olika driftsförhållanden (höjd, temperatur, m.m.) kan lövblåsen i vissa fall kräva justering av tomgångsvarvtalet. Om maskinen efter uppvärmning inte kör på tomgångsdrift efter två omstarter, följ dessa steg för att justera tomgångsdriften.

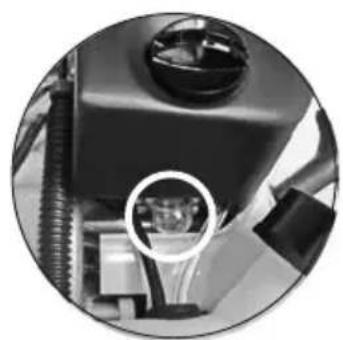

1. Hitta justeringsskruven för tomgångsdrift (G) på förgasaren (fig. 15).
2. Använd en krysskruvmejsel eller spårskruvmejsel och vrid skruven 1/4 till 1/2 varv medurs (till höger). Maskinen ska nu kunna köras på tomgångsdrift korrekt.

FRÅNSLAGNING AV MOTOR

• Procedur för nödstopp
  – Tryck på "STOP" för att omedelbat stänga av lövblåsen.
• Normal frånslagning
• Släpp avtryckaren och låt motorns varvtal sjunka ned till tomgång. Tryck sedan på "STOP".

BRÄNSLE OCH SMÖRJNING

Blanda 30 delar blyfri bensin med en del förstaklassig tvåtaktsolja (blandningsförhållande 30:1). Vissa konventionella bensinsorter blandas med oxygenater såsom alkohol eller en eterförening i syfte att uppfylla bestämmelserna för avgasrening. Denna motor är utformad för att fungera tillfredsställande med alla bensinsorter som är avsedda för användning i fordon, inklusive bensin som innehåller oxygenater.

JUSTERING AV RYGGBUREN DEL, SELE OCH REGLAGEHANDTAG

Placera lövblåsen på ryggen genom att trä armarna genom axelremmarna precis som när du tar på dig en jacka. Justera axelremmarna så att det känns bekvämt och lyft bort lövblåsen från ryggen och placera den på plan mark i upprätt läge. Justera selen på den ryggburna delen och reglagehandtaget.

EXEMPEL PÅ ANVÄNDNINGSOMRÅDEN

• Använd lövblåsen vid arbeten med träd, buskar, rabatter och svåråtkomliga områden.
• Använd maskinen runt byggnader och för annan normal rengöring.
• Använd lövblåsen runt murar, utsprång, staket och skiljeväggar.

UNDERHÅLL

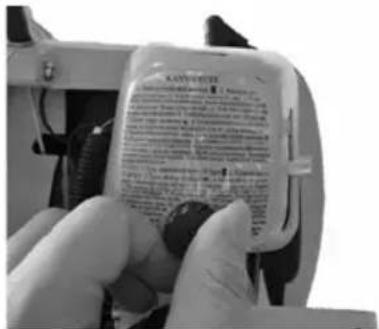

RENGÖRING AV LUFTFILER

Lossa knappen som håller filterkåpan på plats, avlägsna käpan och lyft bort filtret från luftbehållaren.

Rengör filtret med tvål och vatten (använd inte bensin). Låt filtret lufttorka och sätt sedan tillbaka luftfiltret och filterkåpan.

RENGÖRING AV BRÄNSLEFILTER/TANKLOCK

VARNING!: Töm ur bränslet från maskinen och förvara i godkänd behållare innan du påbörjar denna procedur. Öppna tanklocket försiktigt och släpp ut eventuellt tryck som kan ha bildats i bränsletanken.

OBS! Håll ventilen på tanklocket fri från skräp och använd aldrig lövblåsen utan bränslefilter, det kan orsaka inre skador på motorn.

Ta bort locket helt och hållet från bränsletanken så att du kan avlägsna bränslefiltret.

Använd en böjd stältråd eller annat lämpligt hjälpmedel för att lyfta upp filtret ur tanken.

Lossa bränslefiltret med en vridande rörelse och ersätt det med ett nytt. Montera åter locket.

JUSTERING AV FÖRGASARE

Förgasaren är fabriksinställd för optimala prestanda. Om ytterligare justering krävs, vänd dig till en auktoriserad verkstad.

RENGÖRING ELLER BYTE AV TÄNDSTIFT

OBS! Se till att motorn är frånslagen och att tändstiftet har svalnat före rengöring eller byte av tändstift.

- Lossa tändstiftshatten och skruva loss tändstiftet med lämpligt verktyg. Använd ett bladmätt för att kontrollera att gnistgapet är 0,6 mm. Montera ett nytt tändstift vid behov, och dra åt med 12 till 15 Nm. Återanslut tändstiftshatten.

FÖRVARING

WARNING: Underlåtenhet att följa dessa steg kan resultera i avlagringar i förgasaren med startsvårigheter och permanent skada som följd.

Utför alla allmänna underhållsåtgärder som rekommenderas i avsnittet "Underhåll" i bruksanvisningen.

1. Rengör maskinen på utsidan.
2. Tappa ur bränslet från bränsletanken.
3. Starta motorn när bränslet tappats ur.
4. Kör motorn på tomgång tills maskinen stannar. Detta kommer att rensa bort bränslet från förgasaren.
5. Låt motorn svalna (ca 5 minuter).
6. Avlägsna tändstiftet med hjälp av en tändstiftsnyckel.
7. Häll en tesked ren tvåtaktsolja i förbränningskammaren. Dra i starchandtaget sakta upprepade gånger för att oljan ska spridas i de inre delarna. Byt ut tändstiftet.
8. Förvara maskinen svalt och torrt, på avständ från antändningskällor såsom oljebrännare, varmvattenberedare, m.m.

Förberedelse av lövblåsen efter förvaring

1. Demontera tändstiftet med hjälp av en tändstiftsnyckel.
2. Dra snabbt i startsnöret för att rensa överflödig olja ur förbränningskammaren.
3. Rengör tändstiftet och kontrollera gnistgapet. Montera ett nytt tändstift vid behov.
4. Fyll tanken med korrekt bensin-/oljeblandning. Se avsnittet "Bränsle och smörjning".

FELSÖKNING

Problem Trolig orsak Åtgärd
Maskinen startar inte, eller startar utan att arbeta.	Felaktig startprocedur.Felaktigt justerad förgasarblandning.Igensatt tändstift.Tom bränsletank.Bränslepumpen trycktes inte på korrekt sätt.	Följ instruktionerna i bruksanvisningen.Låt en auktoriserad servicerepresentant justera förgasaren.Rengör/justera gapet eller byt ut tändstiftet.Fyll bränsletanken med korrekt bränsleblandning.Tryck på bränslepumpen sakta och ordentligt 10 gånger.
Maskinen startar men motorn har låg effekt.	Igensatt bränslefilter.Felaktigt läge på spaken.Smutsig gnistfångare.Smutsigt luftfilter.Felaktigt justerad förgasarblandning.	Byt ut gnistfångaren.Ställ in i läget KÖR.Byt ut gnistfångaren.Avlägsna, rengör och sätt tillbaka filtret.Låt en auktoriserad servicerepresentant justera förgasaren.Låt en auktoriserad servicerepresentant justera förgasaren.
Motorn tvekar.	Felaktigt justerad förgasarblandning.Igensatt luftfilter.Gammalt eller felaktigt blandat bränsle.	Låt en auktoriserad servicerepresentant justera förgasaren.Låt en auktoriserad servicerepresentant justera förgasaren.Byt ut eller rengör luftfiltret.Töm bensintanken/tillsätt ny bränsleblandning.
Ingen kraft vid belastning.	Felaktigt justerad förgasarblandning.Gammalt eller felaktigt blandat bränsle.Igensatt luftfilter.Igensatt tändstift.Felaktigt tändstiftsgap.	Töm bensintanken/tillsätt ny bränsleblandning.Låt en auktoriserad servicerepresentant justera förgasaren.Töm bensintanken (se förvaring)/tillsätt ny bränsleblandning.Byt ut eller rengör luftfiltret.
Motorn arbetar ojämnt.	Felaktigt tändstiftsgap.Igensatt gnistfångare.Smutsigt luftfilter.	Byt uteller rengörtändstiftet.Rengör/justera gapet eller ersätt tändstiftet.Rengör eller byt ut gnistfångaren.
Onormal rökutveckling.	Felaktigt justerad förgasarblandning.Felaktig bränsleblandning.	Rengör eller byt ut luftfiltret.Låt en auktoriserad servicerepresentant justera förgasaren.Använd korrekt blandat bränsle (blandningsproportion 30:1).

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
