Produkttype	Løvblåser
Merke	Meec Tools
Modell	721-322
Strømkilde	Ledningselektrisk
Effekt	2800 W
Lufthastighet	180 km/t
Luftvolum	780 m³/t
Vekt	4,5 kg
Mål (L x B x H)	800 x 300 x 300 mm
Støynivå	105 dB(A)
Vibrasjonsnivå	2,5 m/s²
Hastighetsinnstillinger	Variabel hastighetsutløser
Funksjoner	Kun blåsing
Pose inkludert	Nei
Vedlikehold	Rengjør etter hver bruk; kontroller luftfiltre
Sikkerhetsfunksjoner	Dobbelt isolasjon, overbelastningsbeskyttelse
Tilgjengelighet av reservedeler	Kontakt Meec Tools eller autorisert forhandler
Garanti	2 år

Ofte stilte spørsmål - 721-322 Meec Tools

Hvordan starter jeg løvblåseren?

Sett støpselet i en jordet stikkontakt, trykk deretter på strømavtrekkeren. Slipp for å stoppe. Kontroller at strømledningen er sikkert tilkoblet.

Kan jeg bruke blåseren i våte forhold?

Nei, bruk aldri løvblåseren i regn eller på våte overflater for å unngå elektrisk støt. Den er kun designet for tørre forhold.

Hva skal jeg gjøre hvis blåseren stopper plutselig?

Sjekk sikringsbryteren og kontroller at strømledningen ikke er skadet. Hvis motoren overopphetes, la den kjøle seg ned i 30 minutter før omstart.

Hvordan vedlikeholder jeg løvblåseren?

Etter hver bruk, rengjør luftinntaksventiler og ytre deler med en tørr klut. Inspiser strømledningen jevnlig for skader og erstatt om nødvendig.

Hvilket verneutstyr bør jeg bruke?

Bruk alltid vernebriller, hørselsvern og solide sko. Unngå løse klær som kan sette seg fast i maskinen.

Hvordan oppbevarer jeg blåseren?

Oppbevares tørt og kjølig, utilgjengelig for barn. Rull strømledningen løst, ikke rundt maskinen, for å unngå skade.

Hva er strømforbruket?

Løvblåseren opererer på 2800 W. Bruk en kurs klassifisert for minst 12 A for å unngå utløsning.

Kan jeg bruke skjøteledning?

Ja, bruk en kraftig utendørs skjøteledning klassifisert for minst 15 A og ikke lengre enn 50 m for å opprettholde ytelsen.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelige hos Meec Tools servicesentre eller autoriserte forhandlere. Se delerlisten i håndboken for delenumre.

Hvor høy er blåseren?

Støynivået er 105 dB(A). Bruk alltid hørselsvern under bruk for å forhindre hørselsskader.

BRUKSANVISNING 721-322 Meec Tools

Start av kall motor 10

Tomgångsdrift 11

Rengöring av luftfiler 12

Start av kald motor 23

Tomgangsdrift 24

Å slå av motoren 24

Drivstoff og smøring....24

Justering av delen som bæres på ryggen, sele og reguleringshåndtak 24

Eksempler på bruksområder 25

VEDLIKEHOLD 25

Rengjøring av luftfilter 25

Rengjøring av drivstofffilter/tanklokk 25

Justering av forgasseren....26

Rengjøring eller bytte av tennplugg. 26

Oppbevaring....26

FEILS∅KING....27

POLSKI 30

ZASADY BEZPIECZEŃSTWA 30

DANE TECHNICZNE ....33

OPIS 34

MONTAZ....35

OBSŁUGA 36

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

ADVARSEL!

• Bruk grove, tettsittende arbeidsklær som beskytter, som langbukser, vernesko, vernehansker, vernehjelm, ansiktsvern eller vernebriller og ørepropper av god kvalitet eller annen hørselsbeskyttelse.
• Arbeid med en avstand på minst 15 meter fra mennesker og dyr.
• Fyll på drivstoff på et sikkert sted. Åpne tanklokket sakte og slipp ut eventuelt trykk som kan ha dannet seg i drivstofftanken.
• Tørk alltid bort eventuelt drivstoff-eller oljesøl før du slår på maskinen. Start motoren minst 3 meter fra stedet du tanker for å unngå brannrisiko.
• Slå av maskinen før du setter den ned og før du monterer eller demonterer tilbehør.
• Kontroller at alle skruer og spenner er godt strammet og at maskinen er i god stand. Ikke bruk maskinen hvis den er justert feil eller ikke er montert riktig.
• Hold håndtak tørre, rene og frie for drivstoff.
• Oppbevar maskinen på avstand fra tenkelige antenningskilder som gassdrevne varmtvannsberedere, tørketrommel, oljefyrte panner, flyttbare ovner, osv.
• Hold alltid motoren fri fra oppsamlet smuss.
• Maskinen må bare brukes av voksne personer som har fått god instruksjon.
• Personer med pustevanskeligheter og personer som bruker løvblåseren i svært støvete omgivelser må alltid bruke prtikkelfiltermaske. Støvmasker i papir finnes i de fleste malings- og jernvareforretninger.
• Bare bruk maskinen på rimelige tidspunkter . ikke tidlig om morgenen eller sent på kvelden när du kan forstyrre omgivelsene. Innrett deg etter de tidspunktene som kan være angitt i lokale bestemmelser.
• Utfør arbeidet med det lavest mulige motorturtallet.
• Løsne skrap med en rake eller kost før du blåser.
• Fukt området lett när du arbeider i støvete omgivelser.
• Bruk hele lengden på blåserøret slik at luftstrømmen kan virke nær bakken.
• Vær oppmerksom på barn, husdyr, åpne vinduer, osv. og blås bort skrap på en sikker måte.

• Ikke bruk annet drivstoff enn det som blir anbefalt i bruksanvisningen. Det må aldri brukes bensin som ikke har blitt blandet med smøremiddel for luftavkjølte totaktsmotorer med et blandingsforhold på 30:1. Det kan oppstå permanent skade på maskinen hvis dette ikke følges, og produsentens garanti vil da opphøre å gjelde. Ikke bruk totaktsoljer med et anbefalt blandingsforhold på 100:1. Bruk aldri en drivstoffblanding som har blitt oppbevart i mer enn 90 dager.

• Røyking er forbudt når du fyller på drivstoff eller arbeider med maskinen.

• Ikke bruk maskinen uten lyddemper og riktig montert vern over lyddemperen.
• Ikke la hender eller kroppen komme i kontakt med varm lyddemper eller tennpluggkabel.
• Aldri bruk løvblåseren på et begrenset eller dårlig ventilert område der det kan være en risiko for at avgassene samles opp.
• Innrett aldri løvblåseren mot mennesker, dyr, bygninger, kjøretøy, vinduer, osv.
• Ikke bruk maskinen uten at innløpsvernet er montert, dette forhindrer kontakt med viftehjulet.
• Ikke sett ned den varme motoren på brennbart materiale.
• Ikke bruk maskinen over lengre tidsperioder. Ta regelmessige pauser.
• Unngå å montere, ta av eller modifisere noen av komponentene på maskinen. Det kan føre til personskader og/eller skader på maskinen, og produsentens garanti bortfaller.
• Ikke bruk maskinen hvis du er påvirket av alkohol eller andre rusmidler.
• Ikke bruk maskinen i nærheten av brennbare væsker eller gasser, hverken innendørs eller utendørs. Det kan føre til eksplosjon og/eller brann.
• Ikke ha på deg løstsittende klær, skjerf, halsbånd eller lignende, og ikke ha langt hår løst. Det kan føre til at slike ting fanges opp av roterende deler, noe som kan medføre personskader.
• Ikke fyll på drivstoff när motoren er i gang eller er varm.
  • La aldri barn bruke maskinen.

Symboler

Nedenfor følger en forklaring av de symbolene som vises på maskinen.

Les bruksanvisningen før du bruker maskinen.

Hold andre personer på trygg avstand. Arbeid aldri når andre personer, spesielt barn og husdyr befinner seg i nærheten.

	Vær forsiktig slik at personer i nærheten ikke blir skadet av fremmedlegemer som slynges ut av maskinen. Kontroller at andre personer holder seg på sikker avstand fra maskinen.
	Ved reparasjon, løsne tennpluggen og utfør reparasjonen i henhold til anvisningene i bruksanvisningen.
	Advarsel: varm motor.
	Advarsel. Bevegelige deler. Hold hender og føtter på avstand når maskinen brukes.
	Ikke bruk løvblåseren i regn, og ikke etterlat den utendørs når det regner.
	Bruk vernebriller.
	Bruk hørselvern.
	Bruk vernesko.
	Bruk vernehansker.

TEKNISKE DATA

Lufthastighet 280 km/h (78 m/s)

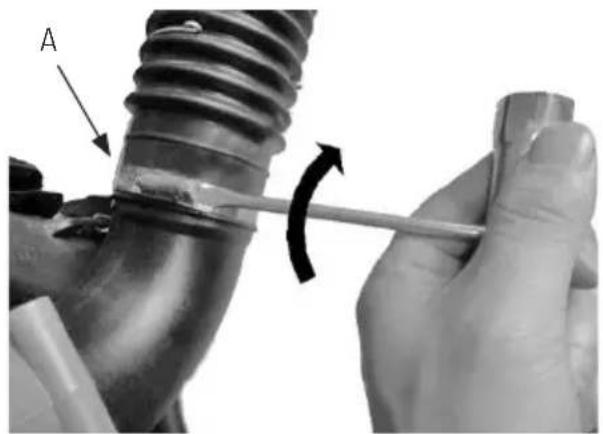

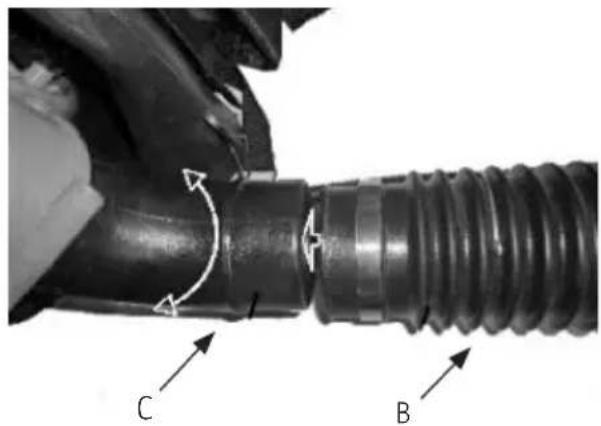

Montering av fleksrør

Plasser slangeklemmen (A) på fleksrøret før du setter sammen fleksrøret og utløpsrøret til viften. Sett på fleksrøret (B) på utløpsrøret til viften (C) med slangeklemme (A) og stram godt til.

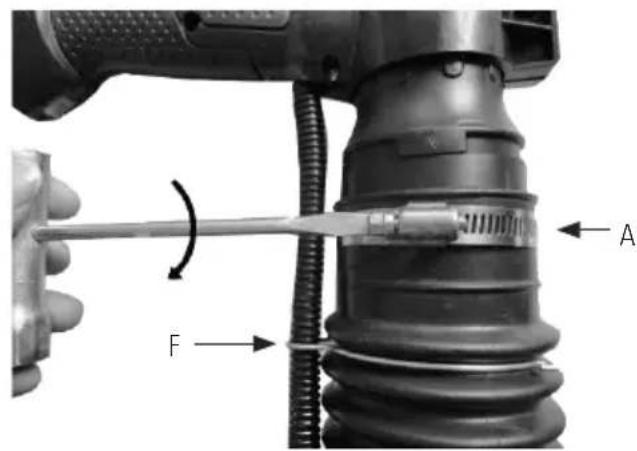

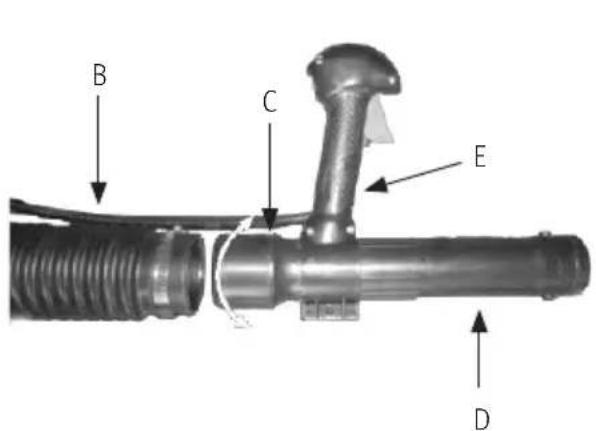

Montering av manøvreringsrør

Plasser maskinen på et flatt underlag ved monteringsarbeidet. Pass på at klemmens skrumekaniske er rettet fra operatøren. Monter slangeklemmen (A) på fleksrøret (B). Drei det roterende merket (C) slik at det ligger på linje med gasshåndtaket (E). Før manøvreringsrøret (D) inn i fleksrøret (B) og stram slangeklemmen (A) godt. Gasskoblingsfestene (F) er montert i begge ender på fleksrøret slik at gassvaieren kan festes.

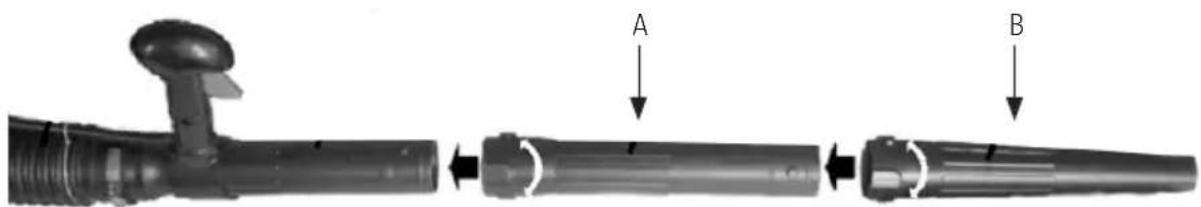

Montering av mellomrør og konsentrasjonsmunnstykke

Koble sammen mellomrøret (A) og luftmunnstykket (B). Trykk sammen rørene og vri dem med klokken slik at de låses fast i hverandre.

1. Før choken til stillingen full choke.

2. Trekk i startsnoren 4-6 ganger. Hvis maskinen ikke starter, før choken til stillingen "halv choke" og dra 4-6 ganger igjen. Når maskinen har startet, vent i 10 sekunder og før siden choken til stillingen "Ingen choke".

3. Trykk på sperreknappen (1) og trykk deretter på gassen (2) for å bruke maskinen.

OBS! Dra alltid startsnoren rett ut slik at den ikke skraper mot ringen. Hold alltid i starchåndtaket när snoren trekkes inn igjen. La aldri snoren fare tilbake ukontrollert fra uttrukket stilling. Det kan føre til at snoren setter seg fast eller slites ut eller at startenheten skades.

OBS! Hvis motoren ikke starter etter gjentatte forsøk, se avsnittet "Feilsøking".

Start av varm motor (varmkjørt motor avslått i maks. 15-20 min.)

1. Still inn gassen (se trinn 1 for start av kald motor) og dra kraftig i startsnoren.
2. Hvis motoren ikke starter, eller starter og stopper etter fem startforsøk, følg prosedyren "Start av kald motor".

TOMGANGSDRIFT

På grunn av ulike driftsforhold (høyde, temperatur, osv.) kan løvblåseren noen ganger kreve justering av tomgangsturtallet. Hvis maskinen etter oppvarmingen ikke kjører på tomgangsdrift etter to omstarter, følg disse trinnene for å justere tomgangsdriften.

1. Finn justeringsskruen for tomgangsdrift (G) på forgasseren (fig. 15).
2. Bruk en stjernetrekker eller vanlig skrutrekker og drei skruen 1/4 til 1/2 omdreining med klokken (mot høyre). Maskinen skal nå kunne kjøres på riktig tomgangshastighet.

Å SLÅ AV MOTOREN

• Prosedyre for nødstopp
– Trykk på "STOP" for å slå av løvblåseren umiddelbart.
- Normal avslåing
– Slipp utløseren og la motorens turtall synke ned til tomgang. Deretter trykker du på "STOP".

DRIVSTOFF OG SM∅RING

Noen konvensjonelle bensinsorter blandes med oksygenat som alkohol eller en eterblanding for å oppfylle bestemmelsene om avgassrensing. Denne motoren er utformet for å fungere tilfredsstillende med alle bensintyper som er laget for bruk i kjøretøy, inkludert bensin som inneholder oksygenater.

JUSTERING AV DELEN SOM BÆRES PÅ RYGGEN, SELE OG REGULERINGSHÅNDTAK

Plasser løvblåseren på ryggen ved å tre armene gjennom skulderremmene som når du tar på deg en jakke. Juster skulderremmene slik at det kjennes behagelig og løft løvblåseren bort fra ryggen og plasser den på jevnt underlag i oppreist stilling. Juster selene på den delen som bæres på ryggen og reguleringshändtaket.

EKSEMPLER PÅ BRUKSOMRÅDER

• Bruk løvblåseren ved arbeid med trær, busker, bed og områder som er vanskelige å komme til.
• Bruk maskinen rundt bygninger og til annen normal rengjøring.
• Bruk løvblåseren rundt murer, utspring, gjerder og skillevegger.

VEDLIKEHOLD

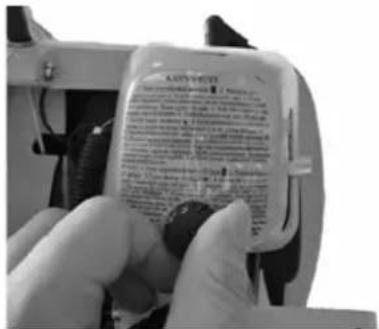

RENGJ∅RING AV LUFTFILTER

Løsne knappen som holder filterkappen på plass, ta av kappen og løft ut filteret fra luftbeholderen.

Rengjør filteret med såpe og vann (ikke bruk bensin). La filteret lufttørke og sett så tilbake luftfilteret og filterkappen.

RENGJ∅RING AV DRIVSTOFFILTER/TANKLOKK

ADVARSEL!: Tøm maskinen for drivstoff og oppbevar det i en godkjent beholder før du begynner med denne prosedyren. Åpne tanklokket forsiktig, og slipp ut eventuelt trykk som kan ha dannet seg i drivstofftanken.

OBS! Hold ventilen på tanklokket fri fra smuss og aldri bruk løvblåseren uten drivstofffilter. Det kan forårsake skade på motoren.

Ta lokket helt av drivstofftanken slik at du kan ta ut drivstofffilteret.

Bruk en bøyd ståltråd eller annet egnet hjelpemiddel for å løfte filteret ut av tanken.

Løsne drivstofffilteret med en vridende bevegelse og erstatt det med et nytt. Sett på lokket igjen.

JUSTERING AV FORGASSEREN

Forgasseren er fabrikkinnstilt for optimal ytelse. Hvis det kreves ytterligere justering, henvend deg til et autorisert verksted.

RENGJ∅RING ELLER BYTTE AV TENNPLUGG

OBS! Kontroller at motoren av slått av og at tennpluggen har kjølnet før rengjøring eller skifte av tennplugg.

- Løsne tennplugghetten og skru løs tennpluggen med egnet verktøy. Bruk et bladmål for å kontrollere at gnisttapet er 0,6 mm. Monter en ny tennplugg ved behov, og dra til med 12 til 15 Nm. Koble til tennplugghetten igjen.

OPPBEVARING

ADVARSEL: Hvis disse trinnene ikke følges kan det medføre avleiringer i forgasseren med startvanskeligheter og påfølgende permanent skade.

Utfør alle generelle vedlikeholdstiltak som anbefales i avsnittet "Vedlikehold" i bruksanvisningen.

1. Rengjør maskinen utvendig.
2. Tapp drivstoffet ut av drivstofftanken.
3. Start motoren när drivstoffet er tappet ut.
4. Kjør motoren på tomgang til maskinen stopper. Dette vil rense bort drivstoffet fra forgasseren.
5. La motoren kjøle seg ned (ca. 5 minutter).
6. Ta ut tennpluggen med en tennpluggnøkkel.
7. Hell en teskje ren totaktsolje i forbrenningskammeret. Dra sakte i starchåndtaket gjentatte ganger for at oljen skal spres i de innvendige delene. Skift tennpluggen.
8. Oppbevar maskinen kjølig og tørt, unna antenningskilder som oljebrennere, varmtvannsberedere, osv.

Forberedelse av løvblåseren etter oppbevaring

1. Demonter tennpluggen med en tennpluggnøkkel.
2. Trekk i startsnoren for å rense ut overflødig olje fra forbrenningskammeret.
3. Rengjør tennpluggen og kontroller gnisttapet. Sett inn ny tennplugg ved behov.
4. Fyll tanken med riktig bensin-/oljeblanding. Se avsnittet "Drivstoff og smøring".

FEILS∅KING

Problem Sannsynlig årsak Tiltak
Maskinen starter ikke,eller stanser uten å virke.	Feil startprosedyre.Feiljustert forgasserblanding.Tett tennplugg.Tom drivstofftank.Drivstoffpumpen trykketikke på riktig måte.	Følg instruksene ibruksanvisningen.La en autorisert serviceteknikerjustere forgasseren.Rengjør/juster gapeteller skift tennpluggen.Fyll drivstofftanken medriktig drivstoffblanding.Trykk på drivstoffpumpensakte og skikkelig 10 ganger.
Maskinen starter,men motoren har liten effekt.	Tett drivstofffilter.Feil stilling på spaken.Skitten gnistfanger.Skittent luftfilter.Feiljustert forgasserblanding.	Skift ut gnistfangeren.Sett i stillingen KJ∅R.Skift ut gnistfangeren.Ta av, rengjør og settfilteret tilbake igjen.La en autorisert serviceteknikerjustere forgasseren.La en autorisert serviceteknikerjustere forgasseren.
Motoren fusker.	Feiljustert forgasserblanding.Tett luftfilter.Gammelt eller feilblandetdrivstoff.	La en autorisert serviceteknikerjustere forgasseren.La en autorisert serviceteknikerjustere forgasseren.Skift eller rengjør luftfilteret.Tøm bensintanken/tilsett nydrivstoffblanding.
Ingen kraft ved belastning.	Feiljustert forgasserblanding.Gammelt eller feilblandet drivstoff.Tett luftfilter.Tett tennplugg.Feil tennpluggåpning.	Tøm bensintanken/tilsett ny drivstoffblanding.La en autorisert servicetekniker justere forgasseren.Tøm drivstofftanken(se oppbevaring)/tilførny drivstoffblanding.Skift ut eller rengjør luftfilteret.
Motoren arbeider ujevnt.	Feil tennpluggåpning.Tett gnistfanger.Skittent luftfilter.	Skift ut, eller rengjør tennpluggen.Rengjør/juster avstanden eller skift ut tennpluggen.Rengjør eller skift ut gnistfangeren.
Unormal røykutvikling.	Feiljustert forgasserblanding.Feil drivstoffblanding.	Rengjør eller skift ut luftfilteret.La en autorisert servicetekniker justere forgasseren.Bruk riktig blandet drivstoff (blandingsforhold 30:1).
