Produkttyp	Handcylinderklippare (skjutcylinderklippare)
Varumärke	Meec Tools
Modell	721-235
Klipphöjdsområde	19 – 70 mm (justerbar via rullhöjd)
Klipphöjdsjustering	Höj eller sänk klipphöjdsrullen; båda ändarna måste ställas in på samma höjd
Knivjustering	Skruvar fram och bak flyttar fast kniv relativt knivtrumman; justera i steg om 1/16 varv
Knivdesign	Fast kniv + roterande knivtrumma
Kraftkälla	Manuell (skjutdrift, ingen motor)
Handtagsmontering	Tvådelat nedre handtag med stift; övre handtag monteras separat
Säkerhetsfunktioner	Håll händer/fötter borta från trumman; spring aldrig; klipp över sluttningar; använd inte på vått gräs; använd skyddshandskar; inspektera före användning
Rekommenderad användarålder	18 år eller äldre (eller under övervakning)
Funktionskontrollmetod	Vänd klipparen upp och ner, för in papper mellan fast kniv och trumma, vrid trumman för hand – pappret ska klippas rent längs hela längden
Rengöring	Ta bort gräs/smuts med torr trasa eller borste; skölj inte med vatten
Smörjning	Applicera WD-40 eller liknande smörjmedel på knivar, trumaxel och hjulaxlar regelbundet
Förvaring	Rent, torrt ställe; lämna inte utomhus
Produktionsdatum	2013-11-20
Tillverkare	Jula AB
Språk i manual	Svenska, norska, polska, engelska

Vanliga frågor - 721-235 Meec Tools

Hur justerar jag klipphöjden på Meec Tools 721-235 gräsklippare?

Klipphöjden justeras genom att höja eller sänka klipphöjdsrullen. Det nedersta hålet ger lägsta höjden (19 mm) och det översta hålet ger högsta (70 mm). Justera alltid båda ändarna av rullen till samma höjd för att säkerställa jämn klippning.

Hur justerar jag knivarna på den här klipparen?

Den fasta kniven justeras med skruvar fram och bak. Vrid skruvarna i mycket små steg (1/16 varv) för att flytta kniven. Justera alltid båda sidorna av maskinen jämnt.

Hur utför jag en funktionskontroll på klipparen?

Vänd klipparen upp och ner. För in en bit skrivpapper mellan den fasta kniven och knivtrumman, vrid sedan trumman försiktigt för hand. Pappret ska klippas rent längs hela den fasta knivens längd, och trumman ska rotera jämnt.

Hur ska jag rengöra gräsklipparen efter användning?

Ta bort gräs och smuts från hjul, rullar och knivar med en torr trasa eller borste. Skölj inte maskinen med vatten.

Vilket underhåll behöver klipparen?

Applicera smörjmedel som WD-40 regelbundet på knivar, trumaxel och hjulaxlar. Förvara klipparen på ett rent, torrt ställe och lämna den inte utomhus.

Vilka säkerhetsåtgärder bör jag vidta när jag använder klipparen?

Håll händer, fötter och andra kroppsdelar borta från trumman. Spring aldrig med klipparen; gå alltid. Klipp över sluttningar, inte upp eller ner. Använd inte på vått gräs. Använd skyddshandskar vid montering, användning, rengöring och underhåll. Inspektera klipparen för skador före varje användning.

Kan klipphöjden justeras medan jag klipper?

Det rekommenderas att justera klipphöjden före klippning. Stäng av klipparen (om tillämpligt) och justera båda ändarna av rullen till önskad höjd. Se till att båda sidorna är inställda på samma nivå.

Vad ska jag göra om klipparen inte klipper jämnt?

Kontrollera först att klipphöjden är inställd likadant på båda sidorna. Om problemet kvarstår, justera knivarna med skruvarna fram och bak i små steg (1/16 varv). Se också till att marken är jämn och att klipparen inte är igensatt.

Är Meec Tools 721-235 lämplig för högt eller vått gräs?

Nej. Använd inte klipparen på vått gräs. För högt gräs, klipp först på högsta klipphöjden, sänk sedan gradvis. Undvik mycket låg klipphöjd på ojämna gräsmattor.

Hur monterar jag handtagen?

Först fäster du nedre handtaget genom att rikta in dess två hål över stiften på maskinens sidor. Fäst sedan övre handtaget enligt monteringsdiagrammet. Använd medföljande monteringsdelar.

BRUKSANVISNING 721-235 Meec Tools

Spara den för framtida behov.

- Läs dessa anvisningar noga före montering och användning. Personer som inte tagit del av dessa anvisningar ska inte använda apparaten.

- Inspektera noga det område där apparaten ska användas och avlägsna stenar, trådar, ben och andra främmande föremål.

- Håll händer, fötter och övriga kroppsdelar borta från trumman – risk för allvarlig personskada.

- Spring aldrig med apparaten. Se alltid till att ha gott fotfäste på sluttande underlag. Klipp tvärs över sluttningar, aldrig uppåt och nedåt.

- Använd inte apparaten i vått gräs.

- Undvik att köra på hinder, som träd, staket etc. Det kan orsaka personskada och/eller allvarlig egendomsskada.

- Använd inte apparaten barfota eller med öppna skor.

- Kontrollera före varje användning att apparaten fungerar korrekt och är fri från skador. Använd inte apparaten om den är skadad.

- Använd skyddshandskar vid montering, användning, rengöring och underhåll.

- Personer yngre än 18 år får använda apparaten endast under övervakning.

- Följ alla anvisningar och säkerhetsanvisningar för att säkerställa att apparaten fungerar korrekt och säkert.

MONTERING

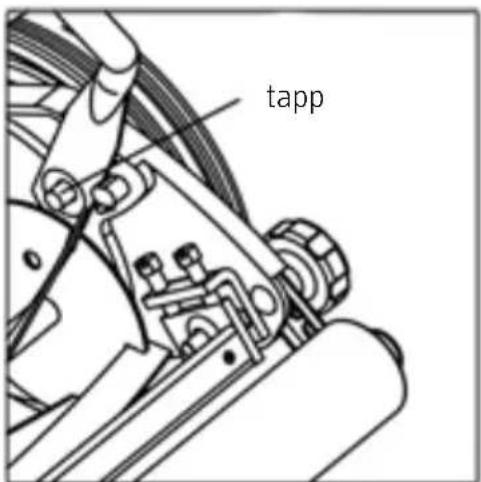

MONTERING AV NEDRE HANDTAG

I lådan finns handtagsdelar och monteringsdetaljer.

1. Montera det nedre handtaget på apparaten genom att passa in de två hålen över tapparna på apparatens sidor.

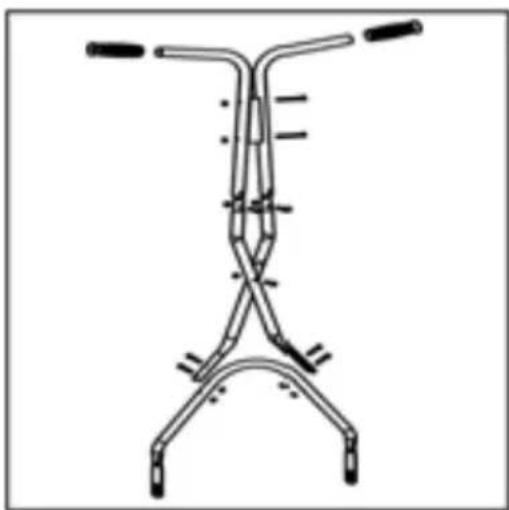

MONTERING AV HANDTAG

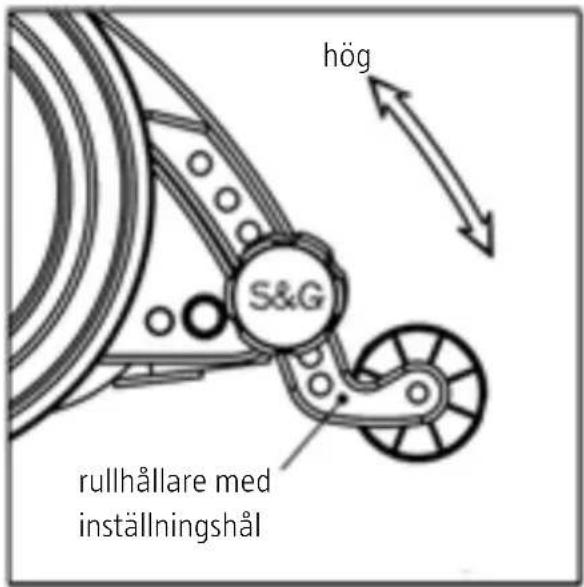

Klipphöjden ställs in mellan 19 och 70 mm genom att klipphöjdsrullen höjs eller sänks. Justera alltid båda ändarna av rullen till samma höjd, annars blir klippresultatet snett.

1. Det nedre hålet ger lägsta klipphöjd, det högsta hålet ger högsta klipphöjd.

2. Ställ in lämplig klipphöjd för den aktuella gräsmattan. Mycket låg klipphöjd kan endast använda på jämna gräsmattor.

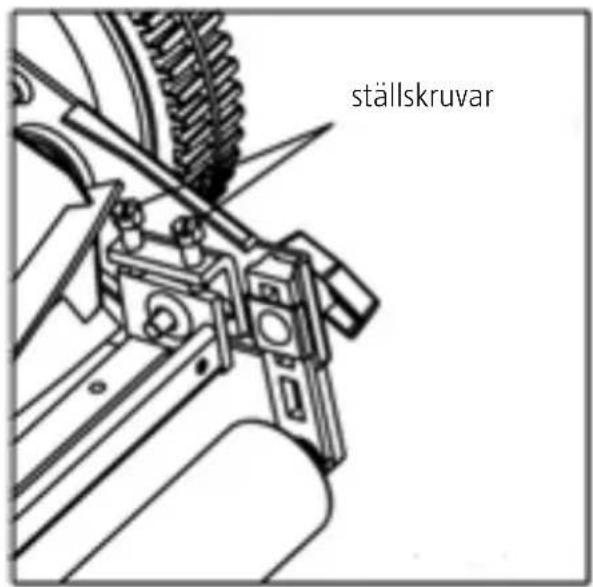

INSTÄLLNING AV KNIVAR

Skruvarna framtill flyttar den fasta kniven bort från knivtrumman och de bakre skruvarna flyttar den fasta kniven mot knivtrumman.

Vrid inställningsskruvarna bara i mycket små steg – 1/16 varv ger stor förskjutning. Justera alltid på båda sidorna av apparaten.

FUNKTIONSKONTROLL

1. Vänd apparaten upp och ned.
2. För in en bit skrivarpapper eller tidningspapper mellan den fasta kniven och knivtrumman och vrid försiktigt trumman för hand.

Alla knivar ska skära papperet i hela den fasta knivens längd och trumman ska rotera jämnt.

UNDERHÅLL

• Spola inte apparaten med vatten. Efter varje användning, avlägsna gräs och smuts från hjul, rulle och knivar med en torr trasa eller borste.
• Förvara apparaten rent och torrt. Lämna inte apparaten ute efter användning.
• Applicera regelbundet smörjmedel, till exempel WD-40, på eggar, trumaxel och hjulaxlar.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se.
