Produkttyp	Hi-Fi-system
Modell	Panasonic SC-AK75
Huvudenhetens mått (B x H x D)	250 x 330 x 323 mm
Högtalarmått (B x H x D)	249 x 330 x 256 mm
Huvudenhetens vikt	7,1 kg
Högtalarvikt (per styck)	3,9 kg
Strömförsörjning	AC 230 V, 50 Hz
Strömförbrukning	139 W
Strömförbrukning i standby	0,5 W (ungefär)
Uteffekt (RMS)	660 W totalt (110 W per kanal hög/låg, 220 W subwoofer)
Högtalarsystem	3-vägs, basreflex
Woofer	16 cm kon typ
Diskant	6 cm kon typ
Superdiskant	Piezotyp
Högtalarnas frekvensomfång	31 Hz - 220 Hz (subwoofer), 34 Hz - 180 Hz (-10 dB)
Skivkompatibilitet	CD-DA, CD-R/RW (CD-DA, MP3), MP3-filer
Kassettband	Normal Position (Typ I), uppspelning även High/Metal
Radiomottagning	FM (87,5 - 108 MHz), AM (frekvensomfång ej specificerat)
USB-kompatibilitet	USB mass storage (FAT 16/32), MP3 upp till 2500 låtar
Fjärrkontroll	Ja, med batterier (2x AAA)
Timerfunktioner	Uppspelningstimer, inspelningstimer, sovtimer
Ljudjusteringar	Förinställd EQ (7 lägen), Manuell EQ (Bass/Mid/Treble), H.BASS, Subwoofernivå

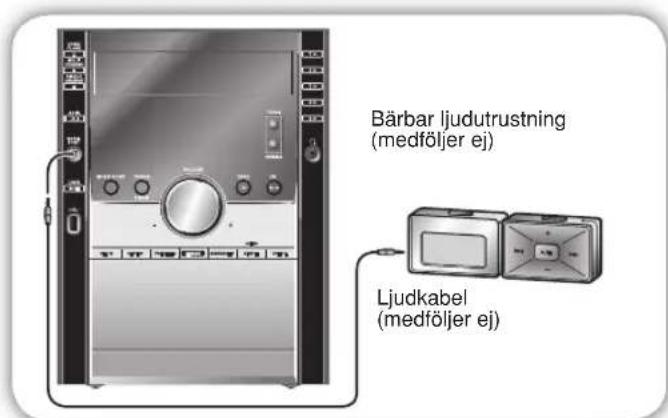

Anslutningar	Musikport (3,5 mm), hörlurar, FM/AM-antenn, USB

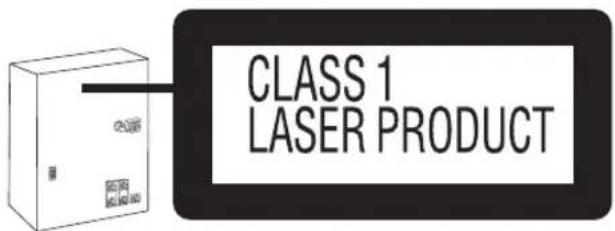

Säkerhet	Laser klass 1, strömbrytare för underhåll
Underhåll	Rengöring med mjuk torr trasa; rengöra kassethuvuden med rengöringskassett
Tillbehör	Fjärrkontroll, batterier, FM-inomhusantenn, AM-ramantenn

Vanliga frågor - SC-AK75 PANASONIC

Hur ställer jag in klockan?

Håll [-CLOCK/TIMER] intryckt tills "CLOCK" visas. Använd [◀◀, ∨/REW] eller [▶▶, ∧/FF] för att ställa in tiden. Bekräfta genom att hålla [-CLOCK/TIMER] intryckt.

Hur programmerar jag radiostationer?

Tryck på [TUNER/BAND] för att välja FM eller AM. Ställ manuellt med [◀◀, ∨/REW] eller [▶▶, ∧/FF]. Tryck på [PROGRAM] och använd sifferknapparna (1-20) för att spara en favoritkanal.

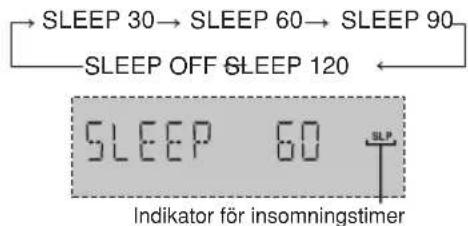

Hur använder jag sovtimern?

Tryck upprepade gånger på [SLEEP] för att välja önskad tid (t.ex. 30, 60, 90 minuter). Enheten stängs automatiskt av efter den tiden. För att avbryta, tryck tills "SLEEP OFF" visas.

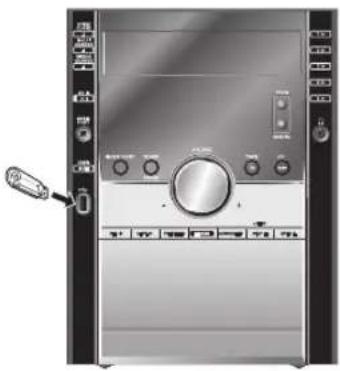

Hur ansluter jag en USB-enhet och spelar musik?

Anslut USB-enheten till USB-porten. Tryck på [▶/II, USB] för att spela upp. Använd samma kontroller som för CD-skivor (hoppa över, paus, stopp). Endast MP3-filer stöds.

Vad gör jag om det inte kommer något ljud?

Kontrollera att volymen inte är avstängd (tryck på [MUTING]). Öka volymen. Kontrollera högtalaranslutningar och att rätt källa är vald. Stäng av och sätt på enheten igen. Vid "F61" kontrollera högtalarkablarna.

Hur rengör jag enheten?

Använd en mjuk, torr trasa för att rengöra utsidan. Använd inte alkohol, thinner eller bensin. Rengör kassethuvudena regelbundet med en rengöringskassett.

Hur använder jag fjärrkontrollen?

Rikta fjärrkontrollen mot sensorn på frontpanelen (max 7 meter). Byt batterier när räckvidden minskar. Om fjärrkontrollen stör andra enheter, byt till REMOTE 2.

Hur stänger jag av demoläget?

Stäng av enheten. Håll [■, STOP, -DEMO] intryckt tills "NO DEMO" visas på displayen. Detta sparar energi.

Hur spelar jag in från CD till kassett?

Sätt i en kassett i decket. Välj CD-källa och sätt CD:n i stoppläge. Tryck på [●, REC] för att starta inspelningen. Du kan även spela in programmerade spår eller en specifik skiva.

Vad betyder felmeddelanden som "ERROR" eller "F61"?

"ERROR" indikerar felaktig hantering; läs manualen och försök igen. "F61" indikerar ett problem med högtalarkabel; kontrollera anslutningarna. Vid ihållande problem, kontakta återförsäljaren.

BRUKSANVISNING SC-AK75 PANASONIC

Var god kontrollera och pricka av de medföljande tillbehören.

1 x Netsnoer
1 x Netledning
1 x nätsladd

äv denna bruksanvisning helt innan du ansluter, använder eller justerar denna produkt. Spara denna bruksanvisning.

Funktionerna som beskrivs i denna bruksanvisning baseras i huvudsak på styrning via fjärrkontroll, men under förutsättning att kontrollerna är samma så kan funktionerna även utföras via huvudenheten.

Din enhet kanske inte ser exakt likadan ut som på bilden.

Tilslut netledningen.

Isætning af stikket

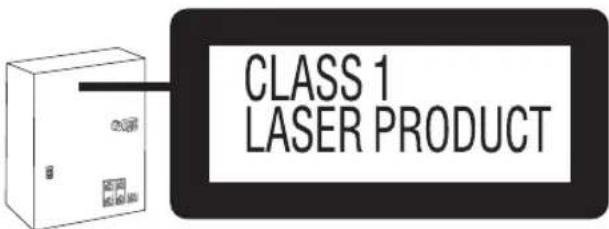

Kun med hovedapparatet

Kun med hovedapparatet

"Programafspilning" (→ side 9) og "CD-afspilnings-funktion" (→ side 8).

Indspilning/afspilning Massivt permalloy-hoved

Tack för valet av denna apparat.

Läs igenom bruksanvisningen noga för bästa resultat och för säkerhets skull.

Denna bruksanvisning gäller följande system.

System	SC-AK750
Huvudenhet	SA-AK750
Främre högtalare	SB-AK750
Subwoofer	SB-WAK750

Det kan inträffa att den här produkten under användningen tar emot radiostörningar, orsakade av mobiltelefoner. Öka avståndet mellan produkten och mobiltelefonen om störningarna är uppenbara.

Uttaget ska vara installerat i närheten av utrustningen och det ska vara lättåtkomligt. Nätkabelns kontakt ska förbli i användbart skick. För att helt och hålet koppla bort den här apparaten från spänningsnätet ska nätkabelns kontakt kopplas bort från nätuttaget.

WARNING!

OM APPARATEN ANVÄNDS PÅ ANNAT SÄTT ÄN I DENNA BRUKSANVISNING SPECIFICERATS, KAN ANVÄNDAREN UTSÄTTAS FÖR OSYNLIG LASERSTRÅLNING, SOM ÖVERSKRIDER GRÄNSEN FÖR LASERKLASS 1.

Innehållsförteckning

Säkerhetsföreskrifter 3

Hantering av skivfacken och skivorna ..... 4

Högtalarnas placering 4

Komma igång 5

Beskrivning av kontrollerna .... 7

Skivor 8

Kassettband – Uppspelning och inspelning ....11

FM-/AM-radio 12

Timer....13

Felsökningsschema 17

Underhåll 18

När enheten ska förfi yttas 18

Specifi kationer 19

WARNING:

FÖR ATT REDUCERA RISKEN FÖR BRAND, ELEKTRISK STÖT ELLER PRODUKTSKADA:

- UTSÄTT INTE DEN HÄR APPARATEN FÖR REGN, FUKT, DROPPAR ELLER SKVÄTT OCH SE ÄVEN TILL ATT INGA OBJEKT FYLLDA MED VÄTSKA, SÅSOM VASER, PLACERAS PÅ APPARATEN.

Information om kassering för användare av elektrisk & elektronisk utrustning (privata konsumenter)

Om denna symbol finns på produkterna och/eller medföljande dokumentation, betyder det att förbrukade elektriska och elektroniska produkter inte ska blandas med vanliga hushållssopor. För korrekt hantering, inhämtning och återvinning, ska dessa produkter lämnas på återvinningscentraler, där de tas emot utan kostnad. I vissa länder kan du som ett alternativ lämna in dina produkter hos återförsäljaren, när du köper en motsvarande, ny produkt.

Om denna produkt avyttras korrekt sparas värdefulla resurser och eventuellt negativa effekter på den mänskliga hälsan och miljön förhindras, vilket kan bli fallet vid felaktig avyttring. Kontakta din lokala myndighet för mer information om var din närmsta återvinningsstation finns.

Böter kan tillämpas vid felaktig avyttring av dessa sopor, i enlighet med lagstiftningen i landet.

För företagsanvändare inom den Europeiska gemenskapen

Om ni vill kassera elektrisk eller elektronisk utrustning, vänligen kontakta er återförsäljare eller leverantör för mer information.

Information om kassering i övriga länder utanför den Europeiska gemenskapen

Denna symbol gäller bara inom den Europeiska gemenskapen.

Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Säkerhetsföreskrifter

Placering

Ställ upp enheten på en plan yta där den inte utsätts för direkt solljus, höga temperaturer, hög luftfuktighet eller kraftiga vibrationer. Dessa förhållanden kan skada höljet och andra komponenter, och därmed förkorta enhetens livslängd.

Placera den åtminstone 15 cm ut från väggytan för att undvika distorsion och oönskade akustiska effekter.

Ställ inga tunga saker på enheten.

Spänning

Använd inte högspänningskällor. Dessa kan överbelasta enheten och orsaka en eldsvåda.

Använd inte en likspänningskälla. Kontrollera noggrant spänningskällan när enheten ska användas på en båt eller annan plats där likspänning används.

Skydd av nätsladd

Se till att nätsladden är ordentligt ansluten och att den inte är skadad. Bristfällig anslutning och skador på sladden kan orsaka eldsvåda eller elektriska stötar. Böj inte sladden och dra inte i den. Ställ inga tunga saker på sladden.

Ta ett fast grepp om kontakten när nätsladden ska dras ut. Att dra i sladden kan orsaka en elektrisk stöt.

Hantera inte kontakten med våta händer. Detta kan orsaka en elektrisk stöt.

Främmande föremål

Låt inte föremål av metall falla in i enheten. Detta kan orsaka en elektrisk stöt eller funktionsstörningar.

Låt inte vätskor komma in i enheten. Detta kan orsaka en elektrisk stöt eller funktionsstörningar. Om detta skulle hända bör enheten omedelbart kopplas loss från nätdelen och återförsäljaren kontaktas.

Spraya inte insektsmedel på eller i enheten. Dessa innehåller lättantändliga gaser som kan antändas om de sprayas på enheten.

Service

Försök inte reparera denna enhet på egen hand. Om ljudet avbryts, om indikatorer inte tänds, om rökutveckling sker, eller om något annat problem som inte berörs i denna bruksanvisning inträffar, bör du kontakta din återförsäljare eller att auktoriserat servicecentrum. Elektriska stötar eller skada på enheten kan uppstå om enheten repareras, tas isär eller sätts ihop av icke kvalifi cerade personer.

Utöka livslängden genom att koppla loss enheten från strömkällan när den inte ska användas under en längre period.

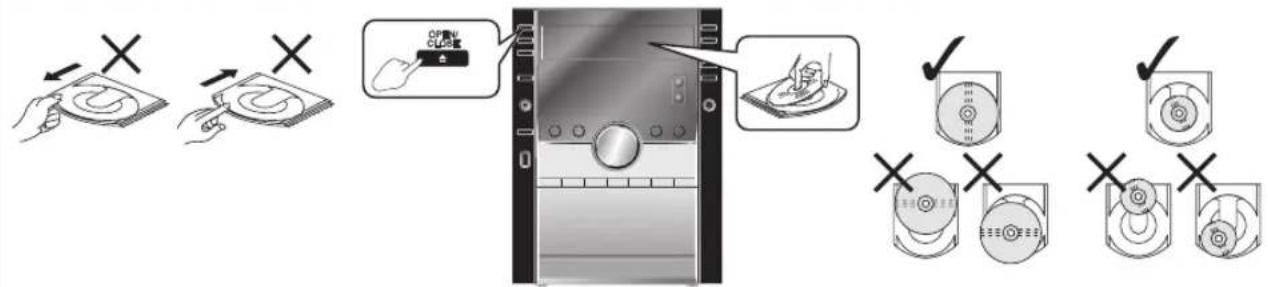

Hantering av skivfacken och skivorna

Att inte utföra följande kan skada enheten.

Dra ur strömsladden

- Tryck på [Ø/I] för att stänga av enheten och dra endast ur huvudkontakten efter att alla displayer försvunnit.

Var försiktig med facket

- Tryck alltid på [▲, OPEN/CLOSE] för att lägga i eller ta ur en skiva.

- Dra eller tryck inte i CD-facken för hand eftersom detta kan orsaka en olycka.

- Placera skivan mitt i facet med etiketten upp.

• Lägg endast i en skiva i varje fack.

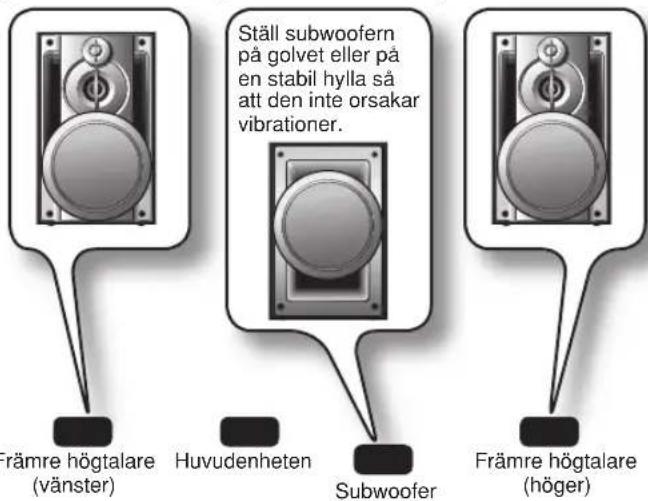

Högtalarnas placering

Högtalarna har utformats identiskt och därmed behövs ingen kanalorientering åt vänster eller höger.

Främre högtalare

Högtalarnas nät kan inte tas bort.

Använd endast de medföllande högtalarna.

En kombination av huvudenheten och högtalarna ger bästa ljud. Om andra högtalare används kan enheten skadas och ljudkvaliteten påverkas negativt.

Observera:

• Ställ högtalarna på åtminstone 10mm avständ från systemet för ordentlig ventilation.
• De här högtalarna är inte magnetiskt avskärmade och ska därför inte placeras i närheten av TV-apparater, personatorer eller andra apparater som lätt påverkas av magnetism.
• Du kan skada dina högtalare och förkorta deras livslängd om du spelar med hög volym under längre perioder.
• Sänk volymen i följande fall för att undvika skada.
  – Vid uppspelning av ljud med distorsion.
  – Vid justering av ljudkvaliteten.

Varning

- Använd endast högtalarna med det rekommenderade systemet. Om du inte gör det kan förstärkaren och högtalarna skadas; dessutom kan det medföra brandfara. Kontakta kvalifi cerad servicepersonal om skador har uppstått eller om du upplever plötsliga förändringar i funktionen.

- Montera inte dessa högtalare på väggar eller i tak.

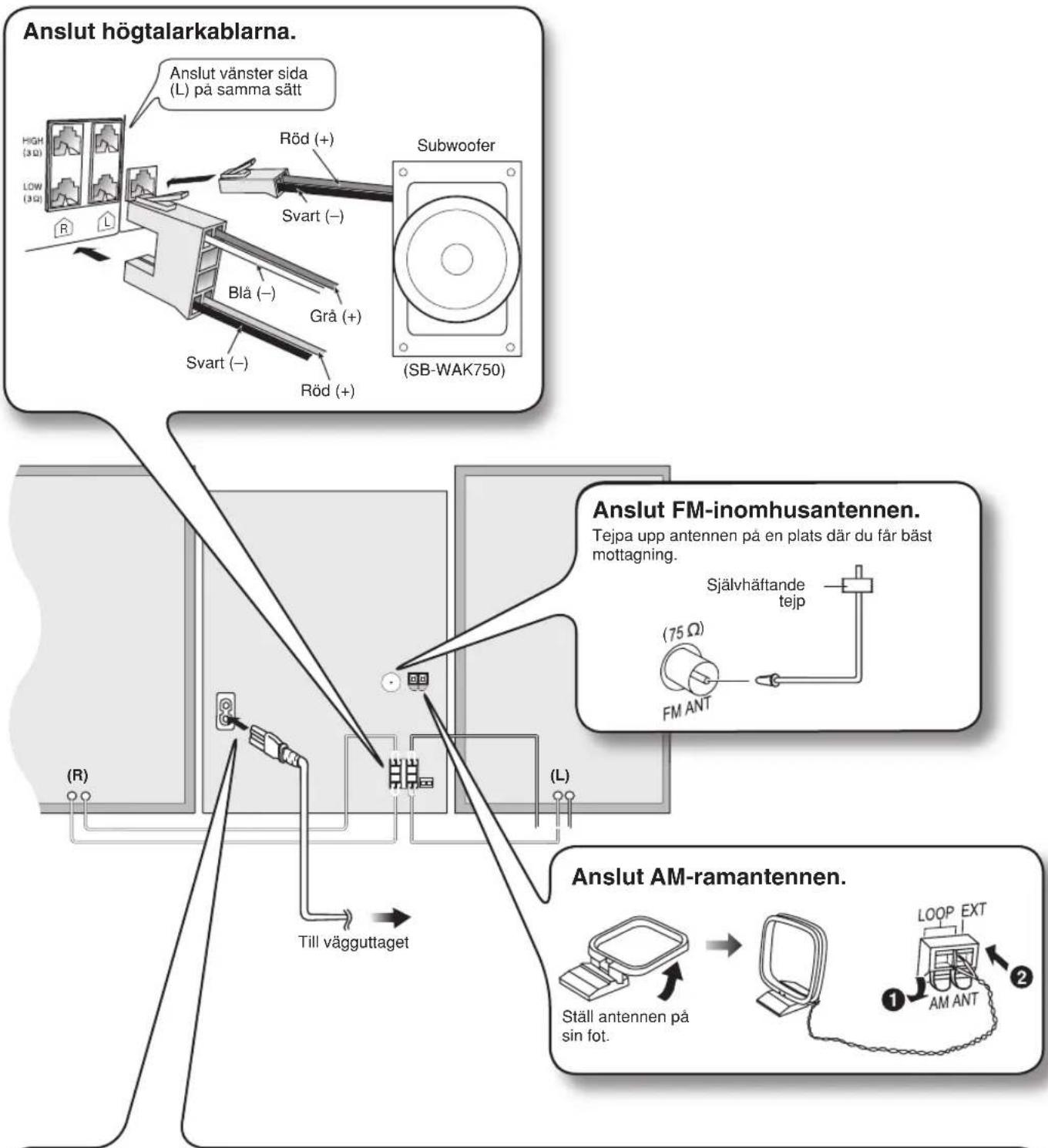

Koppla anslutningarna Koppla anslutningarna

Anslut inte nätsladden innan alla andra kopplingar utförts.

Anslut AC-nätsladden.

Isättning av kontakten

Beroende på typ av uttag i bruk kan det hända att den främre delen av kontakten skjuter ut så som visas i illustrationen, även när kontakten sitter helt i. Detta är dock inget hinder för att använda enheten.

Bra att veta

För att spara ström bör du dra ut nätkontakten ur vägguttaget om enheten inte ska användas under en längre tidsperiod. Du kommer att behöva ställa in vissa minnespunkter på nytt efter att enheten anslutits.

Observera:

Den medföljande AC-nätsladden är endast avsedd för användning tillsammans med denna enhet. Använd den inte till andra komponenter.

Komma igång (fortsättning)

Övriga antennanslutningar

Använd en utomhusantenn om radiomottagningen är dålig.

Observera:

Koppla ur utomhusantennen när enheten inte används. Använd inte utomhusantennen vid äskväder.

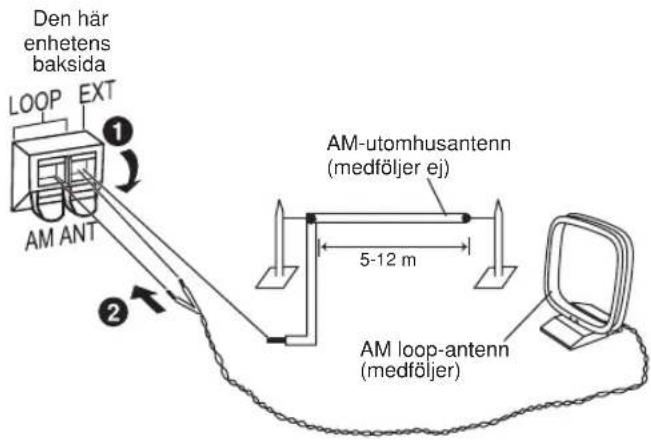

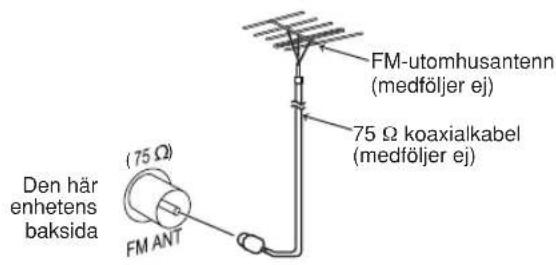

FM-utomhusantenn AM-utomhusantenn

• Koppla ur FM-inomhusantennen.
- Antennen bör installeras av en utbildad tekniker.

• Dra en bit plastöverdragen ledningstråd horisontalt längs ett fönster eller på någon annan lämplig plats.
  • Låt ramantennen vara ansluten.

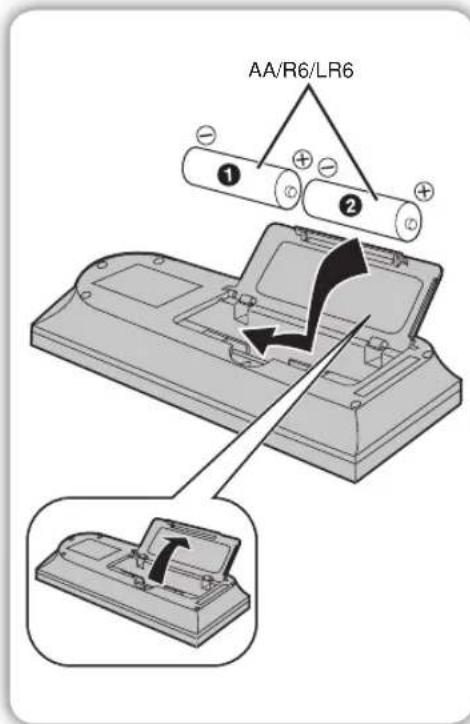

Förbereda fjärrkontrollen Förbereda fjärrkontrollen

• Sätt i batterierna så att polerna (+ och –) matchar polerna i fjärrkontrollen.
• Tag ur batterierna om fjärrkontrollen inte kommer att användas under en längre tid. Förvara dem på en sval, mörk plats.
• Byt ut batterierna om enheten inte reagerar på fjärrkontrollen, även om den hålls nära frontpanelen.
• Använd inte uppladdningsbara batterier.
• En felaktig hantering av batterierna i fjärrkontrollen kan leda till elektrolyt läckage, vilket kan orsaka eldsvåda.
• Kontakta din återförsäljare om det läcker elektrolyt från batterierna. Tvätta noggrant av dig med vatten, om elektrolyt skulle komma i kontakt med någon del av din kropp.

Att undvika!

• blanda inte nya och gamla batterier.
• använda olika typer av batterier samtidigt.
• värma upp batterier eller utsätta dem för eld.
  • ta isär eller kortsluta batterier.
• försök inte ladda upp alkaliska eller brunstens batterier.
• använd inte batterier som saknar skyddshölje.
• placera tunga föremål på fjärrkontrollen.
• spill inte vätskor på fjärrkontrollen.

■ Användning

Fjärrkontrollen ska riktas mot fjärrkontrollsensorn. Se till att det inte finns några hinder i vägen, och håll den inom en maximal räckvidd på 7 m framför enheten.

Se vidare på sidan 7 var fjärrkontrollsensorn sitter.

När enheten ansluts till elnätet första gången, kan man få se en demonstration av dess funktioner på displayen. Om demofunktionen är avstängd, kan du starta demonstrationen genom att välja "DEMO ON".

Tryck och håll ned [■, STOP, -DEMO].

Displayen ändras varje gång du trycker ned knappen. NO DEMO (av) ↔ DEMO ON (på)

Välj "NO DEMO" för att spara ström när enheten är i beredskapsläget.

Observera:

DEMO-funktionen kan inte sättas på i det dämpade läget.

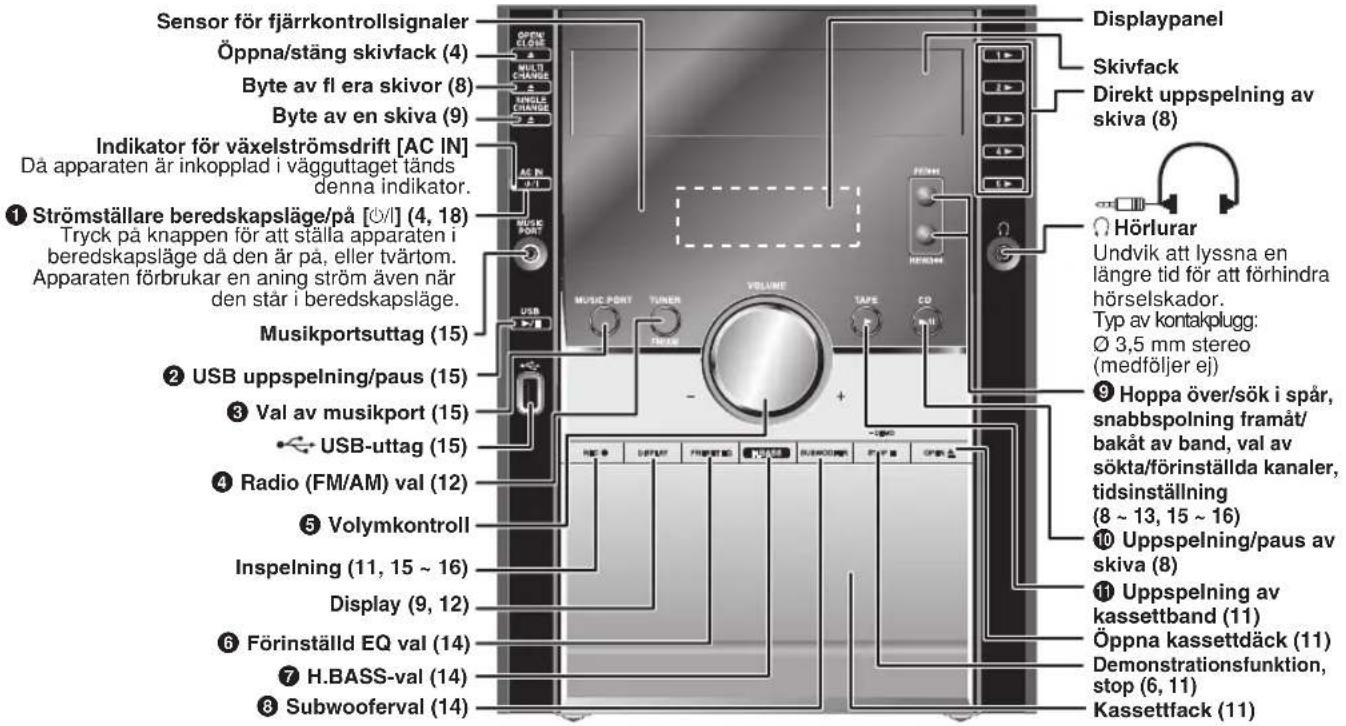

Huvudenhet Huvudenhet

Nummer inom parantes hänvisar till en viss sida.

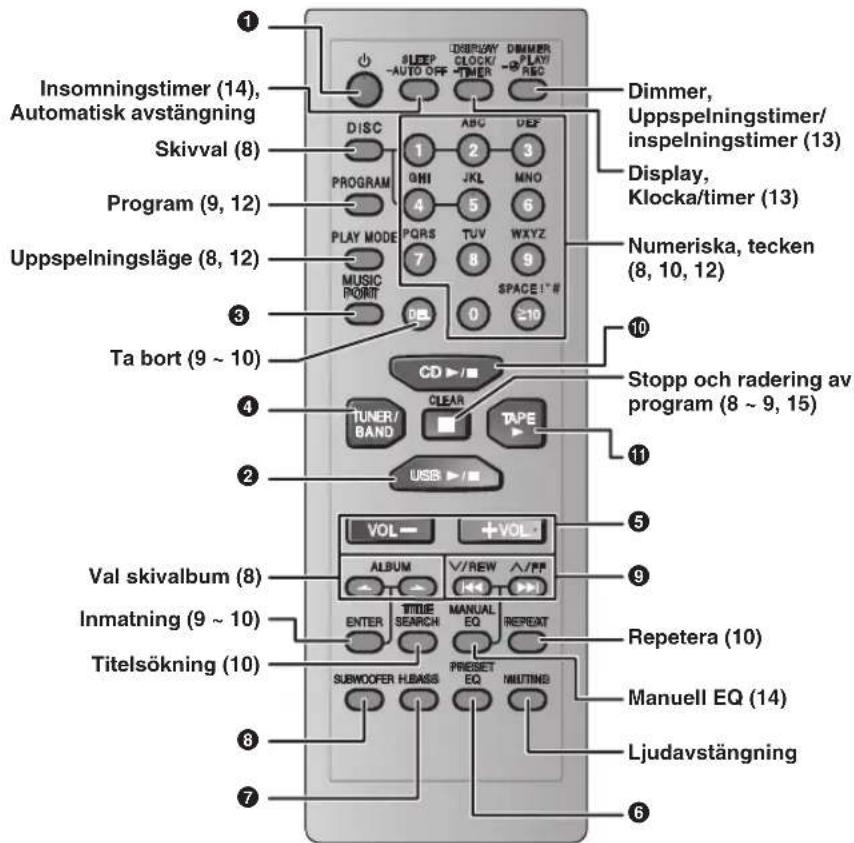

Fjärrkontroll Fjärrkontroll

Knappar så som ① fungerar på samma sätt som kontrollerna på huvudenheten.

SLEEP -AUTO OFF

Denna automatiska avstängningsfunktion gör det möjligt att stänga av enheten i skiv-, kassett- eller USB-läge endast efter att den varit oanvänd i 10 minuter.

• Tryck och håll ned [– AUTO OFF] för att aktivera funktionen.
• Tryck och håll ned [– AUTO OFF] igen för att avbryta.
• Inställningen sparas även om enheten stängs av.

DIMMER PLAY/REC

För att reglera Ijuset i displaypanelen.

MUTING

Stänger av ljudet.
- Tryck på knappen för att aktivera.
- Tryck igen för att avbryta.

Grundläggande avspelning

Grundläggande avspelning

CD MP3

1 Tryck på [▲, OPEN/CLOSE] på huvudenheten för att öppna skivfacket.

Enheten sätts på. Sätt in en skiva i aktuellt skivfack med etiketten uppåt.

Tryck på [▲, OPEN/CLOSE] för att stänga packet.

2 Tryck på [▶/II, CD] för att starta uppspelning. Alternativt kan du trycka på [DISC] och därefter [1] \~ [5] för att välja och spela upp andra skivor som du har satt in.

För att Handhavande

stoppa

uppspelningen

Tryck på [■, CLEAR] under avspelning.

MP3

Display i stoppläget:

Exempel: "MP3" indikerar att skivan innehåller MP3-fi ler

pausa en

uppspelning

Tryck på [▶/■, CD] under avspelning.

Tryck en gång till för att återuppta avspelning.

MP3

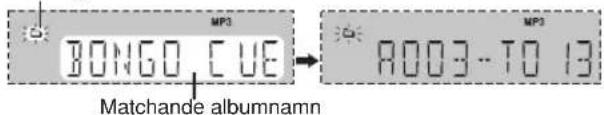

Tryck på [ALBUM (← eller)]för att välja önskat album under uppspelning eller i stoppläge.

Display vid val i stoppläge (exempel):

- Denna funktion fungerar inte under 1-DISC RANDOM och ALL-DISC RANDOM lägena.

hoppa över ett spår

- Under slumpmässig uppspelning (→ se till höger, "Uppspelningsfunktioner") går det inte att hoppa tillbaka till spår som har spelats upp.

MP3

I lägena 1-ALBUM och 1-ALBUM RANDOM, kan du endast hoppa över spåren för det aktuella albumet.

söka igenom låtar

CD

Tryck och håll ned [◀◀, ∨/REW] eller [▶▶, ∧/FF] under uppspelning eller paus för att söka.

- Under programmerad uppspelning (→ sidan 9) och slumpmässig uppspelning (→ se till höger, "Uppspelningsfunktioner") går det endast att söka inom spåret.

Du kan lyssna på specifi ka skivor eller spår.

Förberedelser

Välj och spela upp önskad skiva.

Tryck på [PLAY MODE] för att välja det önskade läget.

Läge	För att spela
1-DISC1 DISC	en vald skiva.
ALL-DISCALL DISC	alla isatta skivor i ordningsföljd från den valda skivan till den sista skivan.Exempel: 4 5 1 2 3 .
1-TRACK	en vald låt på skivan.CDTryck på sifferknapparna för att välja ett spår på den aktuella skivan.Uppspelningen startar från det valda spåret.
	MP3Tryck på [ALBUM (← eller →)] för att välja album.Tryck ner [i◀◀, /REW] eller [▶▶I, /FF], och därefter sifferknapparna för att välja ett spår på det aktuella albumet.Uppspelningen startar från det valda spåret.
1-ALBUM1-ALB	MP3ett valt album på den valda skivan.Tryck på [ALBUM (← eller →)] för att välja album.
1-DISC RANDOM1 DISC RND	en vald skiva slumpvis.
1- ALBUM RANDOM1-ALB RND	MP3alla låtar i ett valt album, slumpvis.Tryck på [ALBUM (← eller →)] för att välja album.
ALL-DISC RANDOMALL DISC RND	alla skivor i facken slumpvis.

När uppspelningen är slut

Det aktuella uppspeinningsläget lagras i minnet tills läget ändras, även om enheten stängs av.

Observera:

Det går inte att använda programmeringsläget tillsammans med "Uppspelningsfunktioner".

Byt flera skivor (MULTI CHANGE)

Endast på huvudenheten

1 Tryck på [▲, MULTI CHANGE] för att öppna skivfacken.

2 Tryck flera gånger på knappen för att kontrollera och byta flera skivor.

Observera:

• Om en skiva spelas i ett av skivfacken öppnas detta inte.
• Om skivspelaren är i stoppläget öppnas alla skivfacken. För att stänga de övriga skivfacken samtidigt, tryck på
  [▲, OPEN/CLOSE].

Byt en skiva

(SINGLE CHA

Endast på huvudenheten

När en skiva spelas kan du byta skiva i de andra skivfacken.

1 Tryck på [▲, SINGLE CHANGE].
2 Tryck på [▶,1] \~ [▶, 5] för att välja önskat skivfack.
3 Byt skiva.
4 Tryck på [▲, SINGLE CHANGE] igen för att stänga facket.

Kontrollera spårinformationen

Du kan välja ett önskat displayläge för skivan.

Tryck på [DISPLAY] under uppspelning eller paus.

CD

Spelad tid -Återstående speltid

MP3

Spelad tid → Återstående speltid → Albumets namn ↑ Etikett (Artist) ← Etikett (Låt) ← Etikett (Album) ← Spårets namn

Observera:

CD

- När spårnummer 25 eller högre spelas visas den återstående tiden som "--;--.

MP3

• Om titeln är längre än 9 tecken kommer den att rullas över displayen. Bläddring startar var 3:e sekund.
• "NO TAG" visas om inga titlar med etiketter har matats in.
• Maximalt antal visningsbara tecken: ungefär 32
• Denna enhet kan visa namnet på albumet, spåret och artisten med MP3 ID3-etiketter (version 1.0 och 1.1).
• Titlar innehållande textdata som inte stödjs av enheten kan inte visas.
• ID3 är en etikett som fi nns med på MP3-spåret för att ge information om spåret i fråga.
• Namn som är inmatade med 2-byteskod visas inte på rätt sätt på den här apparaten.

Avancerad uppspelning Avancerad uppspelning

Programmerad uppspelning

Det går att programmera upp till 24 spår.

CD

1 Tryck på [▶/II, CD] och därefter [■, CLEAR].
2 Tryck på [PROGRAM]. "PGM" visas.
3 Tryck på [DISC] och [1] \~ [5] för att välja skiva.
4 Tryck på sifferknapparna för att välja önskad låt. Repetera steg 3 till 4 för att programmera fl er låtar.
5 Tryck på[▶/II, CD] för att starta uppspelning.

1 Tryck på [DISC] och [1] \~ [5] för att välja skiva.
2 Tryck på [■, CLEAR].
3 Tryck på [PROGRAM].
4 Tryck på [ALBUM (eller)]-för att välja önskat album. Om du vill välja ett album direkt kan du trycka på sifferknapparna efter att ha tryckt på [ALBUM (eller)]-
5 Tryck på [I◄◄, ∨/REW] eller [►►I, ∧FF] för att välja spår. För att välja ett spår direkt kan du trycka på sifferknapparna efter att du tryckt på [I◄◄, ∧REW] eller [►►I, /FF].
6 Tryck på [ENTER]. Repetera steg 4 till 6 för att programmera fl er låtar.
7 Tryck på [▶/II, CD] för att starta uppspelning.

För låtar med två siffror, tryck en gång på [ ≥10] därefter de två siffrorna. För låtar med tre siffror, tryck två gånger på [ ≥10] därefter de tre siffrorna.

För att	Handhavande
avbryta programmeringsläget	Tryck på [PROGRAM] i stoppläge.
spela om programmeringen	Tryck på [PROGRAM] och därefter [▶/II, CD] i stoppläge.
lägga till i programmeringen	CDUpprepa steg 3 till 4 i stoppläge.MP3Upprepa steg 4 till 6 i stoppläge.
kontrollera programmeringens innehåll	Tryck på [I◀◀, √/REW] eller [▶▶-I, ∨FF] i stoppläge när "PGM" visas i displayen.CDSpårnumret, programmeringsordningen och skivnumret visas.Spårnummer Ordning i programmeringen1 2 3 4 5MP3Programmeringsordningen visas först, och därefter albumnumret och spårnumret.
radera senast valda spår	Tryck på [DEL] i stoppläge.
radera samtliga inprogrammerade spår	Tryck på [■, CLEAR] i stoppläge."CLEAR ALL" visas. Tryck på knappen igen inom 5 sekunder om du vill radera alla spår.

Observera:

- Du kan inte programmera CD-DA tillsammans med MP3-spår.

MP3

• Programmeringsminnet raderas när du byter skiva eller öppnar skivfacket.
• Du kan inte programmera mer än en skiva.

Skivor (fortsättning)

Repetera uppspelning

Du kan repetera programmerad uppspelning eller annat valt uppspelningsläge.

Tryck på [REPEAT].

"○" visas.

För att avbryta

Tryck på [REPEAT] igen.

"○" har raderats.

Observera:

Du kan använda upprepningsläget med "Programmerad uppspelning" (→ sidan 9) och "Uppspelningsfunktioner" (→ sidan 8).

Avancerad funktion (endast MP3)

Album/lättitelsökning

Med denna funktion kan du söka önskat album eller spår.

1 Tryck på [▶/II, CD] och därefter [■, CLEAR].
2 För sökning av albumtitel, tryck en gång på [TITLE SEARCH]. För sökning av spårtitel, tryck på [TITLE SEARCH] två gånger.
3 Tryck på sifferknapparna upprepade gånger för att välja det tecken du önskar, tryck därefter på [▶▶▶, √ FF] för att knappa in nästa tecken.

• Du kan ange upp till 8 tecken.
- Tryck på [ɪ◄◄, ∨/REW] eller [►►, ∧/FF]) för att ändra något tecken.
- För att radera, fl ytta markören till tecknet och tryck därefter på [DEL].

Sifferknapp Tecken
≥10	mellanslag ! " # $ % & ' () * + , - . / : ; = ? _

• Det går att söka efter "<" eller "> " genom att mata in "(" respektive ")".
• Specialtecken visas på följande sätt:

Tecken	Huvudenhetens display	Tecken	Huvudenhetens display
!	?	,	,
"	"	-	--
#	#	.	,
$	#	/	,'
%	%	:	!
&	&	;	,'
,	,	=	-=
(	;	?	?
)	)	-	-
*	*	、	||
+	+

- Det kan hända att vissa tecken inte visas på rätt sätt beroende på det format och den mjukvara som har använts för inspelningen.

4 Tryck på [ENTER].

Tryck på [◄◄, ∨/REW] eller [►►l, ∧/FF] för att söka föregående eller nästa överrensstämmande träff.

Den titel som överensstämmer med sökordet visas.

Albumtitelsökning

Blinkar som en indikering på att läget för sökning efter albumtitel är aktiverat

Spärtitelsökning

Matchande spårnamn

Blinkar som en indikering på att läget för sökning efter spårtitel är aktiverat

5 Tryck på [▶/II, CD] för att starta uppspelning av de hittade albumet/spåret.

Observera:

Denna funktion fungerar inte vid slumpvis/programmerad uppspelning.

OBSERVERA för CD-skivor

• Denna enhet kan komma åt upp till 99 låtar.
  • Välj skiva med denna markering.

• Denna enhet kan spela MP3-filer samt CD-DA ljudformat från CD-R/RW som har slutbehandlats.
• Det kan hända att vissa CD-R/RW inte går att spela på grund av inspelningens kvalitet.
• Använd inte skivor med annorlunda former.
• Använd inte skivor med etiketter och klistermärken som sitter löst eller med klister utanför etiketten eller klistermärket.
• Fäst inte extra etiketter eller klistermärken på skivan.
• Skriv inte på skivan.

Användning av skivor med dubbellager (DualDiscs)

"CD"-sidorna på skivor med dubbellager uppfyller inte CD-DA standarden och det går därför inte att spela dem på denna enhet.

OBSERVERA för MP3

• Filer behandlas som spår, och mappar behandlas som album.
• Denna enhet kan tillgå upp till 999 spår, 255 album och 20 inspelningstillfällen.
• Skivorna måste överensstämma med ISO9660 nivå 1 eller 2 (förutom utökade format).
• För att spela upp i en viss ordning, ge mapparna och fi lerna namn med ett 3-siffrigt prefi x i enlighet med den ordning som du vill spela dem.

När meddelandet "NOT MP3/ERROR1" visas på displayen betyder det att MP3-formatet som spelas inte stöds av enheten. Enheten kommer att hoppa över det spåret och spela upp nästa.

Begränsningar vid MP3-uppspelning

• Om du har spelat in MP3 på samma skiva som CD-DA, kan endast det format som spelades in under den första sessionen spelas upp.
• Vissa MP3-filer kan inte spelas upp på grund av skivans skick eller inspelning.
• Inspelningar spelas inte nödvändigtvis i den ordning du spelade in dem.

Kassettband – Uppspelning och inspelning

Knapparna som beskrivs för "Kassettband

– Uppspelning och inspelning" är huvudsakligen för huvudenheten såvida inget annat anges.

Grundläggande uppspelning

Grundläggande upspelning

Använd band av typen "normal position".

Band av typen "high position" och "metal position" kan spelas upp, men enheten gör inte dessa bandtyper full rättvisa.

Om det sitter en kassett i enheten startar uppspelningen automatiskt (Uppspelning med en knapptryckning).

2 Tryck på [▲, OPEN] och sätt i kassettbandet.

Sätt i kassetten med den sida som ska spelas upp vänd utåt, och med bandöppningen riktad neråt. Stäng kassettfacket med handen.

3 Tryck på [▶, TAPE] för att starta uppspelningen.

För att Handhavande

avbryta uppspelning från en kassett	Tryck på [■, STOP].
STOP ■

snabbspola framåt eller bakåt

Tryck på [V, REW/l◄◄] eller [^, FF/►►].

Observera:

• Band som är längre än 100 minuter är mycket tunna och kan gå av eller fastna i mekanismen.
• Om bandet inte ligger ordentligt sträckt i kassetten kan lösa slingor fångas upp av mekanismen och fastna i den. Spola tillbaka bandet innan du sätter i det.

TPS (Musiksökning)

Denna funktion gör det möjligt att söka upp inledningen på en låt, upp till maximalt 9.

Tryck på [V, REW/|◀◀] eller [^, FF/▶▶] under pågående avspelning.

Uppspelning återupptas från den hittade låten.

Observera:

TPS kanske inte fungerar korrekt i följande situationer:

• Om intervallet mellan spåren är mindre än 4 sekunder.
• Om det förekommer brus mellan spåren.
• Om det finns tysta partier i spären.

REC

Inspelning

Val av kassettband för inspelning

Använd kassettband av typen "normal position".

Band av typen "high position" och "metal position" kan användas, men enheten kommer inte att kunna spela in och radera dem korrekt.

Förberedelse

Spola tillbaka huvudbandet, så att inspelningen kan börja omedelbart.

1 Tryck på [▲, OPEN] och sätt i det kassettband som ska spelas in.

Sätt i kassetten med den sida som du ska spela in på vänd utåt, och med bandöppningen riktad neråt.

2 Välj inspelningskälla.

Inspelning från radion:

Ställ in en station. (→ sidan 12)

Inspelning från en CD:

① Sätt i den eller de skivor du vill spela in.

ggande uppospelning tryck på [■/n, CD] och därefter [■, STOP].

② Ställ in det önskade skivinspelningsläget.

För att	Handhavande
spela in programmerade spår	CDUtför steg 2 till 4 i "Programmerad uppspelning" (→ sidan 9).MP3Utför steg 3 till 6 i "Programmerad uppspelning" (→ sidan 9).
Endast med fjärrkontrollen
spela in särskilda skivor/spår	1) Tryck på [DISC] och [1] ~ [5] för att välja skiva.Se till att skivan är i stoppläget.2) Tryck på [PLAY MODE] för att välja det önskade läget. (→ sidan 8).3)MP3För lägena 1-ALBUM och 1-TRACK:Tryck på [ALBUM (← eller →)] för att välja album.CDMP3För läget 1-TRACK:Tryck på [←◀, √/REW] eller [▶▶I, ∨FF] för att välja spår.

3 Tryck på [●, REC] för att starta inspelningen.

Andra grundläggande funktioner
För att Handhavande

avsluta eninspelning	Tryck på [■, STOP].
spela in påandra sidan avkassettbandet	Vänd kassettbandet och tryck på [●, REC].
radera inspelat ljud	1) Tryck på [►, TAPE] och därefter [■, STOP].2) Sätt i det inspelade bandet.3) Tryck på [●, REC].

Observera:

Ändringar av volymen och ljudinställningar påverkar inte inspelningen.

Raderingsskydd

Illustrationen visar hur man avlägsnar tapparna för att förhindra inspelning. Täck hålet på det sätt som visas för att spela in på bandet igen.

För att spela in igen
Vanligt kassettband

Tejp

Manuell stationsinställning

1 Tryck på [TUNER / BAND] för att välja "FM" eller "AM".
2 Tryck på [PLAY MODE] för att välja "MANUAL".
3 Tryck på [◀◀, ∨/REW] eller [▶▶, ∧/FF] för att välja frekvensen för den önskade radiostationen.

"ST" visas på displayen när en FM-sändning i stereo mottages.

För automatisk sökning

Tryck och håll ned [◄◄◄, ∨/REW] eller [►►I, ∧/FF] tills frekvensen börjar ändras snabbt. Enheten påbörjar automatisk stationsinställning, och stannar när den ställt in en station.

• Den automatiska sökningen kan avbrytas om det förekommer mycket störningar.
• Tryck på [I◄◄, ∨/REW] eller [►►I, ∧/FF] ytterligare en gång för att avbryta den automatiska stationsinställningen.

För att förbättra FM-ljudkvaliteten

Tryck och håll ned [PLAY MODE] tills "MONO" visas.

För att avbryta

Tryck och håll ned [PLAY MODE] igen tills "MONO" försvinner.

• MONO-läget avbryts också om frekvensen ändras.
• Stäng av "MONO" för normalt lyssnande.

RDS-sändningar

Denna enhet kan visa de textdata som sänds via det radiodatasystem (RDS) som fi nns tillgängligt i vissa områden. "RDS" tänds på displayen, om den radiostation som du lyssnar på sänder RDS-signaler.

Tryck på [DISPLAY] för att visa:

Programtypevising
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M-O-R- M ※	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

Det kan inträffa att alla displayerna för RDS inte är tillgängliga om mottagningen är dålig.

Förinställning av minnet Föriställning av i

20 FM- och 15 AM-stationer kan ställas in som förval.

Förberedelser

Tryck på [TUNER/BAND] för att välja "FM" eller "AM".

Automatisk förinställning

1 Ställ in den frekvens du vill påbörja förinställningen ifrån.
2 Tryck och håll ned [PROGRAM] för att starta förinställningen.

Radion förinställer alla stationer den kan mottaga på kanalerna i stigande ordning. När den är klar tänds den senaste sparade stationen.

Manuell förinställning

1 Tryck på [PLAY MODE] för att välja "MANUAL".
2 Tryck på [◄◄◄, ∨/REW] eller [►►◄, ∧/FF] för att söka upp önskad radiostation.
3 Tryck på [PROGRAM].
4 Tryck på sifferknapparna för att välja kanalplats. För att välja kanalerna 10 till 20 tryck på [ ≥10] följt av de två sifferknappar du önskar. Den station som fi nns förinställd på en kanal raderas om en annan station senare förinställs på samma kanal.

Välja en förinställd station

Tryck på sifferknapparna för att välja kanalplats.

ELLER

1 Tryck på [PLAY MODE] för att välja "PRESET".
2 Tryck på [◀◀, ∨/REW] eller [▶▶, ∨FF] för att välja kanalplats.

Timer

Inställning av klockan Inställning av

Klockan har 24-timmarsvisning.

1 Tryck och håll ned [-CLOCK/TIMER] för att välja "CLOCK".

Varje gång du trycker på en knapp:

2 (Inom ungefär 8 sekunder)

Tryck på [◄◄, ∨/REW] eller [►►, ∧/FF] för att ställa in tiden.

3 Tryck och håll ned [-CLOCK/TIMER] för att avsluta tidsinställningen.

Visning av klockan

Tryck och håll ned [— CLOCK/TIMER] en gång när enheten är på eller i beredskapsläge.

Tiden visas i några sekunder.

Observera:

Ställ om klockan regelbundet för att upprätthålla noggrannheten.

Arvänela uppspeinings- eller Använda inspelningstimer inspelningstimer

Du kan ställa timern för att starta på en speciell tid för att vakna (uppspelningstimer) eller för att spela in från radion eller den externa utrustningen (inspelningstimer).

Uppspelnings- och inspelningstimer kan inte användas tillsammans.

Starta enheten och ställ in klockan.

Timer Handhavande

Uppspelningstimer Förbered musikkällan du vill lyssna på; kassettband, skivnummer (1~5), radio eller andra externa utrustningar, och ställ in volymen.

Inspelningstimer Kontrollera kassettbandets raderingsskydd(→ sidan 11), sätt i kassettbandet och ställin radiostationen (→ sidan 12) eller välj denexterna utrustningen (→ sidan 15~16).

1 Tryck och håll ned [– CLOCK/TIMER] för att välja timerfunktionen.

Varje gång du trycker på knappen:

∅PLAY : för att ställa in uppspelningstimern

④REC : för att ställa in inspelningstimern

(Gå vidare till nästa steg inom 8 sekunder

2 Tryck på [◀◀, ∨/REW] eller [▶▶I, ∧/FF] för att ställa in starttiden.

3 Tryck och håll ned [-CLOCK/TIMER] för att bekräfta.

4 Upprepa steg 2 till 3 för inställning av sluttid. ckan ____ Stopptid ____

För att aktivera timern

5 Tryck på [-∅PLAY/REC] och håll ned för att välja önskad inställning.

6 Tryck på [∅] för att stänga enheten.

Systemet måste vara avstängt för att timerfunktionerna ska fungera.

Andra grundläggande funktioner

För att	Handhavande
ändra inställning	Upprepa steg 1 till 4 och 6 (→ se till vänster och ovan).
ändra källa eller volym	1) Tryck och håll ned [–⊕PLAY/REC] för att radera timerindikatorerna från displayen.2) Ankå källa eller volym.3) Utför steg 5 till 6 (→ se ovan).
kontrollera inställning	Tryck och håll ned [–CLOCK/TIMER] upprepade ganger för att välja ⊕PLAY eller ⊕REC.
avbryta	Tryck och håll ned [–⊕PLAY/REC] för att radera timerindikatorerna från displayen.

Om du använder enheten efter att timern har ställts in Efter användning bör du kontrollera att rätt kassettband/skiva sitter i innan du stänger av enheten.

Observera:

• Uppspelningstimern startar vid den inställda tiden för tillslag. Volymen ökar successivt till inställd nivå.
• Timern för inspelning startar 30 sekunder före den inställda tiden med deaktiverad volym.
• Timern sätts igång vid inställd tid varje dag om timern är inkopplad.
• Enheten måste vara i beredskapsläget för att timern ska fungera.
• Om du startar enheten och stänger av den igen medan timern är aktiv kommer timerns sluttid inte att aktiveras.
• Om musikporten (MUSIC PORT) valts som källa när timern sätter igång, sätts systemet på och aktiverar musikporten (MUSIC PORT) som källa. Om du önskar spela upp eller spela in från en bärbar ljudutrustning behöver du endast aktivera utrustningens uppspelningsläge och öka volymen. (Se den bärbara ljudutrustningens bruksanvisning.)

Timer (fortsättning)

Användning av insomningstimern

Denna funktion gör det möjligt att stänga av enheten automatiskt efter inställd tid.

Tryck på [SLEEP] för att välja önskad tid.

För att avbryta

Tryck på [SLÉEP] för att välja "SLEEP OFF".

Ändra återstående tid

Tryck på [SLEEP] för att visa den återstäende tiden och tryck på [SLEEP]

igen för att välja den önskade tiden.

Observera:

• Uppspelnings- och insomningstimern eller inspelnings- och insomningstimern kan användas tillsammans.
• Insomningstimern har högst prioritet. Se till att tiderna inte överlappar varandra.
• Insomningstimern stängs av när du utför en inspelningsfunktion.

Justering av ljudet

Välja ljudeffekter

Förinställd Eq

Tryck på [PRESET EQ] upprepade gånger för att välja önskad inställning.

Inställning Effekt

HEAVY	Ökar bastrycket för rock
SOFT	För bakgrundsmusik
CLEAR	Höga frekvenser blir tydligare
VOCAL	Lägger till glans i sången
DISCO	Skapar ett ljud med samma typ av lång efterklang som man kan höra på diskotek
LIVE	Gör sången mer levande
HALL	Lägger till en rumskänsla till ljudet för att skapa atmosfären hos en stor konserthall
FLAT	Ingen effekt

Justering av Ijudet (fortsättning)

Manuell EQ

1 Tryck på [MANUAL EQ] upprepade gånger för att välja önskad inställning.

Inställning Effekt

BASS För dovare ljud

MID För ljud med högre mittregister

TREBLE För klarare Ijud

2 Tryck på [◄◄◄, ∨/REW] eller [►►|, ∨FF] för att justera nivån.

Observera:

• Nivän på förändringen är mellan -3 till +3.
• De förändringar du gör lagras och återkallas automatiskt nästa gång du väljer "MANUAL EQ".

Förhöjning av basljudet Förhöjning av bas

Du kan förhöja det lågfrekventa ljudet så att en tung bas hörs tydligt, även om rummets akustik inte är bästa tänkbara.

För att aktivera

Tryck på [H.BASS].

För att avbryta

Tryck på [H.BASS] igen.

Observera:

Det erhållna resultatet beror på skivan.

Förstärka subwoofern

Tryck på [SUBWOOFER] upprepade gånger för att välja önskad inställning.

Observera:

Den här funktionen finns ej tillgänglig när hörlurar är inkopplade.

Anslutning till bärbar ljudutrustning

Anslutning till bärbar ljudutelstringen Ansluta och spela upp en

USB-masslagringsenhetUSB-masslagringsenhet

Denna funktion ger dig möjligheten att lyssna på musik från en bärbar ljudutrustning.

Observera:

All kringutrustning och alla kablar säljs separat.

Uppspelling från en bárbar ljudutrustning ljudutrustning

Uppspelning, från en barbar

Stäng av equalizer-funktionen (om sådan fi nns) på den bärbara ljudutrustningen innan du ansluter till musikportens (MUSIC PORT) uttag. Annars kanske ljudet från högtalaren blir förvrängt.

1 Anslut ljudkabeln till MUSIC PORT-uttaget och tryck på [MUSIC PORT].
2 Spela upp den bärbara ljudutrustningen. (Se den bärbara ljudutrustningens bruksanvisning.)

Inspelning från en bärbar Inspelning ljudutrustning ljudutrustning

1 Tryck på [MUSIC PORT].
2 Spela upp den bärbara ljudutrustningen.
3 Tryck på [●, REC] på huvudenheten för att starta inspelningen.

USB-anslutningsmöjligheten gör att du kan ansluta och spela upp spår eller fi ler från USB-masslagringsenheter. Vanligtvis, USB-minnesenheter. (Bulk only transfer)

Förberedelser

Innan du ansluter någon USB-masslagringsenhet till enheten, se till att den däri lagrade datan har säkerhetskopierats.

Det är ej rekommenderat att använda en USB-förlängningskabel. USB-enheten känns ej igen av den här enheten.

USB-kompatibel enhet (medföljer ej)

Det är ej rekommenderat att använda en USB-

g tran en barbar sbrangningskabel. Enheten som anslutits via kabeln kommer ej att kännas igen av denna enhet.

1 Sänk volymen och anslut USB-masslagringsenheten.

2 Tryck på [▶/II, USB] för att starta uppspelning.

För att Handhavande

rån en bärbar ryck på [▶/II, USB].

uppspelning

Tryk en gång till för att återuppta avspelning.

stoppa

uppspelningen

-

hoppa över ett spår

hoppa över album

Tryck på [■, CLEAR].

"RESUME" visas. Positionen minneslagras. Tryck på [▶/■, USB] för att åter börja. Tryck på [■, CLEAR] igen för att radera positionen.

Tryck på [ALBUM (∠ eller △)] i uppspelningsläge. Tryck en gång på [ALBUM (∠ eller △)] och sedan talknapparna i stoppläge.

För övriga användarfunktioner, är de liknande de som beskrivs i "Skivor" (→ sidan 8 och 10).

Spela in från en USB-Spela in från en U masslagringsenhetmasslagringsenhet

Ändring av huvudenheten och fjärrkontrollenfjärrkontrollen

Ändring a

1 Tryck ner [◀◀, √REW] eller [▶▶I, /FF] för att välja önskat spår för inspelning.
2 Tryck på [●, REC] på huvudenheten för att starta inspelningen.

Kompatibla Enheter

Filer måste ha ändelsen ".mp3" eller ".MP3"

Observera:

• CBI (Kontroll/Bulk/Avbrott) stöds ej.
- En enhet som använder NTFS-filsystem stöds ej. [Endast FAT 16/32 (Filfördelningsupplägg 16/32) filsystem stöds].
- Beroende på sektorstorleken, kanske vissa filer inte fungerar.
- Denna enhet har stöd för upp till 255 album (inklusive tomma mappar) och 2500 spår.
- Det maximala antalet spår i en mapp är 999 spår.
- Endast ett minneskort kommer att väljas då en USB-kortläsare med multiport ansluts. Vanligtvis det först insatta kortet.
- Koppla ur USB-kortläsaren från enheten då du avlägsnar minneskortet. Ifall du inte gör detta kan fel uppstå på enheten.
- Då du ansluter din digital audio player till USB-uttaget, laddar den hela tiden förutom i standbyläge eller under kassettinspelning.

Fjärrkontrollen och huvudenheten är fabriksinställda till läget "REMOTE 1".

Om din fjärrkontroll påverkar annan utrustning vid användning, kan du växla till användning i läget "REMOTE 2".

Växla till läget "REMOTE 2"

1 Medan du trycker in och håller nere [MUSIC PORT] på huvudenheten
Tryck in och håll nere [2] tills "REMOTE 2" visas på huvudenhetens display.
2 Tryck in och håll nere [ENTER] och [2] i minst 2 sekunder.
Huvudenheten och fjärrkontrollen är nu inställda att verka i läget "REMOTE 2".

Gå tillbaka till läget "REMOTE 1"

Utför steg 1 och 2 ovan men använd [1] istället för [2] i båda stegen. ("REMOTE 1" visas på huvudenheten under steg 1.)

Fjärrkontrollen kan inte användas med huvudenheten om lägena är olika.

"REMOTE 1" eller "REMOTE 2" visas på huvudenhetens display då du arbetar med fjärrkontrollen. ✉

* Om "REMOTE 1" visas (Huvudenheten är i läget "REMOTE 1".)

Tryck in och håll nere [ENTER] och [1] på fjärrkontrollen i minst 2 sekunder.

Om "REMOTE 2" visas (Huvudenheten är i läget "REMOTE 2".)

Tryck in och håll nere [ENTER] och [2] på fjärrkontrollen i minst 2 sekunder.

Felsökningsschema

Utför nedanstående kontroller innan du begär service. Se den medföljande adresslistan för att hitta ett auktoriserat servicecenter nära dig, eller kontakta din återförsäljare om åtgärderna nedan inte hjälper, eller om något annat problem som inte fi nns listat nedan, skulle uppstå. Referenssidorna anges med siffror i svart cirkel ④.

Allmänna problem

Displayen tänds och ändras hela tiden, trots att anläggningen är i standbyläge.	Stäng av demonstrationsfunktionen.6När man ställer klockan stängs demonstrationsfunktionen av automatiskt.13
Inget ljud.Ljudet avbryts.	Skruva upp volymen.Stäng av apparaten, undersök orsaken till felet och rätta till det, och slå sedan på apparaten igen. Möjliga orsaker kan t.ex. vara överbelastning av högtalarna på grund av alltför hög volym eller uteffekt, eller att apparaten använts på en alltför varm plats.
Ljudet är inte fi xerat, omkastat, eller kommer bara ur en högtalare.	Kontrollera högtalaranslutningarna.5
Ett brummande ljud hörs under uppspelning.	En nätsladd eller ett lysrör fi nns i närheten av kablarna. Låt inte andra apparater och kablar korsa enhetens kablar.
"ERROR" visas.	En felaktig operation har utförts. Läs bruksanvisningen och försök igen.
"---:-" visas på displayen i beredskapsläge.	Antingen har du satt i nätsladden för första gången, eller så har det varit strömavbrott nyligen.Ställ in tiden.13
"F61" visas.	Kontrollera och korrigera anslutningarna av högtalarsladdarna.5Om detta inte löser problemet är det fel på strömtillförseln. Kontakta din återförsäljare.

Vid användning på radion

Det hörs mycket brus.Stereoindikatorn blinkar, eller tänds inte.Ljudet uppvisar störningar.	Använd en utomhusantenn. 6
Det hörs ett dunkande ljud.	Stäng av TV-apparaten, eller placera den längre bort från enheten.
Ett lågt brummande hörs vid mottagning av AM-sändningar.	Skilj antennen från andra kablar och ledningar.

När det fi nns en TV-apparat i närheten

Bilden på TV-skärmen försvinner, eller uppvisar ränder.

Placeringen och inriktningen av antennen är inte korrekt. Byt till en utomhusantenn om du använder inomhusantennen.TV-antennens ledningskabel är för nära systemet. Skilj TV-apparatens antennkabel från systemet.

Vid uppspelning av kassettband

Dålig ljudkvalitet.	Rengör tonhuvudena. 18
Det går inte att spela in.	Täck hålen efter raderingsskyddstapparna med tejp, om dessa är bortbrutna. 11

Vid uppspelning av skivor

Displayen är felaktig, eller upspelningen startar inte.	Skivan kanske sitter upp och ner.4Torka av skivan.Byt ut skivan om den är repig, böjd eller av annat format än standardformat.Det kan ha bildats kondens i skivväxlaren, på grund av en plötslig förändring av temperaturen. Vänta ungefär en timme för att kondensen ska försvinna, och försök sedan igen.
Varje gång samma skiva sätts i anges olika antal totala spår på displayen.Onormala ljud återges.	Skivan kan vara repad eller innehålla felaktig data. Byt skiva.
CD-RW-skivor kan inte läsas.	Skivan har inte formaterats rätts eller fullständigt. Använd inspelningsutrustningen för att formatera skivan helt före inspelning.
”VBR-” visas istället för återstående speltid.	Enheten kan inte visa den återstäende speltiden för spår med variabelt bitvärde (VBR = Variable Bit Rate).

Felsökningsschema (fortsättning)

Skivfack

Skivfacket/-facken kan inte öppnas."CHGR ERR " visas.

Tryck på [∅/l] för att lossna den/de skivfack som blockerats när enheten stängs av. Slå på enheten igen så återgår skivfacket/-facken till föregående läge.Om detta inte löser problemet bör du kontakta din återförsäljare.

Fjärrkontrollen

Fjärrkontrollen fungerar inte.

Kontrollera att batterierna är rätt isatta. 6Byt ut batterierna om de är utslitna.

USB

Inget händer då knappen [●, REC] trycks ner.	Koppla ur USB-enheten och återanslut den sedan. Alternativt, stäng av och sätt på enheten igen.
USB-driven eller dess innehåll kan ej läsas.	USB-drive-formatet eller dess innehåll är ej kompatibelt med systemet.16USB-funktionen hos denna produkt fungerar eventuellt inte med vissa USB-enheter. USB-enheter med lagringskapaciteter på mer än 8 gigabyte fungerar eventuellt inte i vissa fall.
USB-fl ashdriven arbetar långsamt.	Stor fi Istorlek eller USB-fl ashdriver med stor minneskapacitet tar längre tid att läsa.
"USB OVER CURRENT ERROR"	USB-masslagringsenhetens kapacitet är högre än 500mA. Koppla ur USB-enheten. Stäng av och sätt på enheten igen.
"NO PLAY"	Kontrollera innehållet.Endast fi ler i formatet MP3 kan spelas.

Minnesåterställning (initialisering)

Äterställ minnet, genom att följa de instruktioner son ges nedan, om någon av följande situationer skulle uppstå:

• Det händer ingenting när knapparna trycks in.
• Du vill radera och återställa innehållet i minnet.

För att återställa minnet

1 Koppla ur nätsladden. (Vänta i minst 3 minuter innan du fortsätter till steg 2)
2 Håll [∅/l] på huvudenheten intryckt, och sätt samtidigt i nätsladden igen.

Alla inställningar återgår till de fabriksinställda värdena.

De inställningar som tidigare var lagrade i minnet måste göras om.

Underhåll

Om ytorna är smutsiga

Torka av enheten med en mjuk torr trasa för att göra rent enheten.

• Använd aldrig alkohol, målarthinner eller ren bensin för att rengöra enheten.
• Innan kemiskt behandlade rengöringsdukar används, bör anvisningarna som medföljer duken läsas igenom noggrant.

När enheten ska förfi yttas

1 Ta ur alla skivor.
2 Tryck på [∅/l] för att stänga av enheten.
3 Dra ur AC-nätsladden.

För att erhålla ett renare och klarare ljud (kassettdäck)

Rengör tonhuvudena regelbundet för att försäkra högkvalitativa uppspelningar och inspelningar. Använd ett rengöringsband (medföljer ej).

Specifikationer

FÖRSTÄRKARDEL

RMS uteffekt

Total harmonisk distortion 10%, båda kanaler drivna

1 kHz

(lågfrekvent kanal) 110 W per kanal (3 Ω)

10 kHz

(högfrekvent kanal) 110 W per kanal (3 Ω)

60 Hz

Förinställda stationer FM 20 stationer

AM 15 stationer

Frekvensmodulation (FM)

Frekvensomfång 87,50 till 108,00 MHz (i steg om 50 kHz)

Känslighet 4,0 μV (IHF)

Signal/brus 26 dB

2,2

Antennterminal(er)

75Ω (obalanserat)

Amplitudmodulation (AM)

Frekvensomfång

522 till 1629 kHz (i steg om 9 kHz)

Känslighet

Signal/brus 20 dB (vid 999 kHz)

560 μV/m

Musikportens ingång

Uttag

Känslighet

Uttag, hörlurar

Uttag

Stereo, 3,5 mm

100 mV, 4,7 kΩ

Stereo, 3,5 mm

KASSETTDÄCKSDEL

Spårsystem

4 spär, 2 kanaler

Huvuden

Inspelning/avspelning

Huvud av gedigen permalloy

Dubbelspalts ferrithuvud

Likströms servomotor

nspelningssystem

Växelströmsbias 100 kHz

Raderingssystem

Växelströmsradering 100 kHz

Bandhastighet

4.8 cm/s

Allmänt frekvensomfång (+3 dB, -6 dB) vid DECK OUT

NORMAL

35 Hz till 14 kHz

Signal/brusförhållande

50 dB (A-vägt)

Svaj

0,18% (WRMS)

Snabbspolningstid framåt/bakåt

Ungefär 120 sekunder med ett

C-60 kassettband

SKIVDELEN

Skivor som kan spelas [8 cm eller 12 cm]

(1) CD-Audio (CD-DA)

2) CD-R/RW (skivor som är CD-DA-, MP3 ✉-formaterade)

(3) MP3 ^※

*MPEG-1 Layer 3, MPEG-2 Layer 3

Bitvärde

MP3

32 kbps till 320 kbps

Samplingsfrekvens

MP3

Ingen farlig strålning

Ljudutgång (skiva)

Antal kanaler

2 (Stereo) (VF, HF)

USB-DEL

Spelbara USB-lagringsmedia

1) HDD

2) USB-MP3-spelare/Digitala ljudspelare

3) USB-thumbdriver

Stödda ljudfilformat

MP3-bitrate

USB-minnesport

Maximal strömstyrka

500 mA

Bit-hastighet

W

MP3

32 kbps till 320 kbps

Samplingsfrekvens

MP3

Frekvensomfång (MP3)

20 Hz till 20 kHz (0+/-1.0 dB)

Signal/brusförhållande

USB-enhet ut μV

85 dB

HÖGTALARDELEN

Främe högtalare SB-AK750

Typ

3-vägs, 3-elementsystem (basreflex)

Högtalarelement

Baselement

16 cm kontyp

Diskantelement

6 cm kontyp

Supertweeter

piezo-typ

Impedans

HIGH (Hög)

3 Ω

LOW (Låg)

3 Ω

Ingångseffekt (IEC)

HIGH (Hög)

110 W (Max)

LOW (Låg)

110 W (Max)

Utgångseffekt, ljudtryck

87 dB/W (1,0 m)

Delningsfrekvens

2 kHz, 10 kHz

Frekvensomfång

30 Hz till 24 kHz (-16 dB)

31 Hz till 21 kHz (-10 dB)

Yttermått (BxHxD)

232 × 373 × 226 mm

Vikt

3,4 kg

Subwoofer SB-WAK750

Typ

1-vägs, 1-elementsystem (basreflex)

Högtalarelement

Subwoofer

16 cm kontyp

Impedans

6 Ω

Ingångseffekt (IEC)

220 W (Max)

Utgångseffekt, ljudtryck

80 dB/W (1,0 m)

Frekvensomfång

31 Hz till 220 Hz (-16 dB)

34 Hz till 180 Hz (-10 dB)

Yttermått (BxHxD)

249x 330 x 256 mm

Vikt

3,9 kg

ALLMÄNT

Nätdel

Växelström 230 V, 50 Hz

139 W

Effektförbrukning

250 × 330 × 323 mm

Yttermått (BxHxD)

7,1 kg

Vikt

+5 till +35°C

Temperaturområde för drift

5 till 90 % RH (ingen kondens)

Luftfuktighetsområde för drift

Effektförbrukning i beredskapsläge: 0,5 W (cirka)

Observera:

1. Tekniska data kan ändras utan föregående meddelande.

Angivna mått och vikter är ungefärliga.

1. Den totala harmoniska distorsionen har uppmätts med en digital spektralanalysator.

2. Etiketterna "HIGH" och "LOW" på högtalarnas baksida betecknar hög (High) frekvens och låg (Low) frekvens.
