Produkttyp	Bilradio med CD/USB/DAB (tillval)
Märke och modell	JVC KD-G632
Installationsmått (B x H x D)	182 mm x 52 mm x 150 mm
Panelmått (B x H x D)	188 mm x 58 mm x 12 mm
Vikt	1,4 kg (exklusive tillbehör)
Strömförsörjning	14,4 V likström (11 V - 16 V tillåten)
Maximal uteffekt	50 W per kanal (fram/bak)
Kontinuerlig uteffekt (RMS)	19 W per kanal i 4 Ω, 40 Hz - 20 kHz, <0,8% THD
Frekvensgång	40 Hz - 20.000 Hz
Signal-brusförhållande	70 dB
FM-tuner	87,5 - 108,0 MHz
AM-tuner	522 - 1.620 kHz (MG), 144 - 279 kHz (LG)
CD-spelare	CD, CD-R, CD-RW (audio, MP3, WMA)
USB-stöd	FAT12/16/32, upp till 4 GB, <500 mA
DAB-tuner (tillval)	Kompatibel med KT-DB1000
RDS-funktioner	AF, REG, TP, PTY, TA, CT
Equalizer (iEQ)	USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ
Fjärrkontroll	RM-RK50 (CR2025-batteri)
Säkerhet	Klass 1 laserprodukt, stöldidentifieringskort
Övriga anslutningar	CD-växlare, rattfjärrkontroll, USB
Underhåll	Rengör anslutningar med alkohol; torka lins vid kondens
Garanti och reparation	Lämna reparation till auktoriserad servicepersonal

Vanliga frågor - KD-G632 JVC

Hur ställer jag in klockan på JVC KD-G632?

Tryck på SEL och välj CLOCK H (timme) och CLOCK M (minut) med vredet. Ställ sedan in 24H/12H. Bekräfta med SEL.

Hur sparar jag en radiokanal?

Ställ in önskad frekvens och håll en sifferknapp (1-6) intryckt tills MEMORY visas. För automatisk lagring, tryck på SSM.

Varför känns inte min USB-sticka igen?

Kontrollera att USB-stickan är formaterad som FAT12/16/32 och högst 4 GB stor. Sätt stickan direkt i USB-ingången och se till att det finns MP3/WMA-filer på den.

Vad ska jag göra om en cd inte matas ut?

Håll ned ▲-knappen (utmatning) i mer än 2 sekunder för forcerad utmatning. Om det inte fungerar, återställ enheten genom att trycka på återställningsknappen (se sidan 2).

Hur aktiverar jag trafikinformation (TA)?

Tryck på T/P tills TP lyser på displayen. Radion växlar automatiskt till trafikinformation. Volymen justeras via TA VOL i PSM-menyn.

Kan jag ansluta en iPod till denna bilradio?

Ja, använd den valfria gränssnittsadaptern KS-PD100 (för iPod) eller KS-PD500 (för JVC D-spelare). Anslut adaptern till CD-växlaranslutningen och ställ in extern ingång på CHANGER.

Vad betyder felmeddelandena 'RESET 1' till 'RESET 8'?

Dessa meddelanden indikerar kommunikationsproblem med CD-växlaren eller DAB-tunern. Kontrollera kablarna och tryck på återställningsknappen på den anslutna enheten. Vid 'RESET 8' måste du även återställa receivern.

Hur justerar jag ljudinställningarna?

Tryck på EQ för att välja en förinställning (USER, ROCK, osv.). För manuell justering: tryck på SEL och välj BAS, MID, TRE, FAD, BAL eller LOUD och ställ in värdet med vredet.

Hur rengör jag anslutningarna på kontrollpanelen?

Använd en bomullstops eller trasa med alkohol för att försiktigt torka av kontaktytorna på panelen och receivern. Undvik att skada stiften.

Vilka är måtten på installationshålet?

Urtaget i instrumentbrädan måste vara minst 182 mm brett, 52 mm högt och 150 mm djupt. Själva panelen är 188 mm bred och 58 mm hög.

BRUKSANVISNING KD-G632 JVC

Se sidan 7 för att avbryta demonstrationen i teckenfönstret.

Se separat handbok för installation och anslutning.

Tack för att du köpt en JVC produkt.

Var snäll och läs noga alla instruktioner innan du använder den, så att du vet hur den ska skötas och kan få ut mesta möjliga av den.

ATT OBSERVERA ANGÅENDE LASERPRODUKTER

1. LASERPRODUKT AV KLASS 1
2. WARNING: Öppna inte det övre skyddet. Det finns inga delar inuti som användaren själv kan utföra service på; låt service utföras av utbildad servicepersonal.
3. WARNING: Synlig och/eller osynlig laserstrålning, klass 1M, när denna del är öppnad. Betrakta ej strålen med optiska instrument.
4. REPRODUKTION AV ETIKETT: VARNINGSETIKETT, PLACERAD PÅ APPARATENS UTSIDA.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN, DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS.EC60825-12001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE EY/OUINVISIBLE DE CLASSE.1M UNE FOIS OLVERT.NE PAS REGARDERDIRECTMENT AVECDES INSTRUMENTSOPTIQUES. (IRA)

AVISORADIACIÓN LÄSERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABERTO, NO MIRARDIRECTAMENTECON INSTRUMENTALOPTICO. (ESP)

VARNINGSYNLIG OCH/ELLERSYNLIGLASERSTRÄLNING,KLASS 1M, NÄR DENNADEL, ÄR ÖPPNAD,BETRAKTA EJSTRALEN MED OPTSKAINSTRUMENT. (SWB)

注意ここを開くと可視及びまたは不可視のクラス 1MLーダー放射が出ます。光学装置で直接見ないでください。UPNO

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN.DO NOT STPREINTO BEAM.FDA 21 CPR(ENG)

Varning!

Om du måste justera mottagaren under färd måste du ha god uppsikt över framför allt mötande trafik, men även andra trafikanter, för att undvika en trafikolycka.

Att denna symbol endast gäller inom den Europeiska gemenskapen.

Information till användare gällande kassering av gammal utrustning

Denna symbol anger att produkten med denna symbol inte ska kasseras som vanligt hushållsavfall, när den inte ska användas mer. Om du vill kassera denna produkt, ska detta göras i enlighet med gällande lagstiftning i landet eller kommunen. Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan.

Av säkerhetsskäl medföljer ett numrerat ID-kort mottagaren. Samma ID-nr är tryckt på mottagarens hölje. Förvara kortet på en säker plats eftersom det underlättar identifiering av mottagaren om den skulle bli stulen.

Varning angående volyminställning:

Skivor åstadkommer väldigt lite brus jämfört med andra källor. Sänk volymen innan du spelar en skiva för att undvika att skada högtalarna genom en plötslig höjning av utgångsnivån.

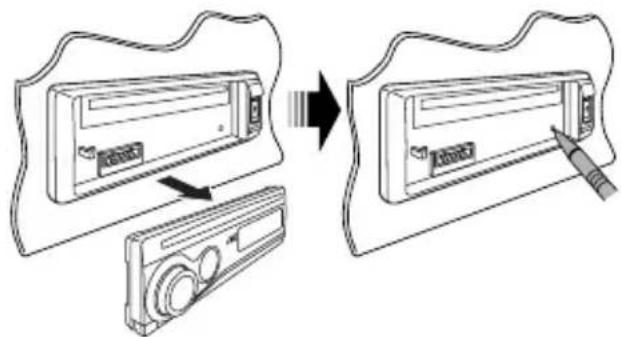

Hur apparaten nollställs

• Dina förinställningar raderas också.

Mata ut en skiva med våld

• Var försiktig så att du inte tappar skivan när den matas ut.
• Om detta inte fungerar, försök att återställa din mottagare.

Följande ikoner visar...

: Den inbyggda CD-spelarens funktioner.

: Den externa CD-växlarens funktioner.

: Indikatorn som visas för motsvarande åtgärd.

Använda knappen M MODE

Om du trycker på M MODE går mottagaren in i funktionsläget, sedan fungerar siffer- och ▲/▼ knapparna som olika funktionsknappar.

Exempel: När sifferknapp 2 fungerar som MO (enkanalig)-knapp.

För att använda dessa knappar för sin ursprungliga funktion igen efter du har tryckt på M MODE, vänta i 5 sekunder utan att trycka på någon av dessa knappar tills funktionsläget är nollställt eller tryck på M MODE igen.

Så här avlägsnar du kontrollpanelen

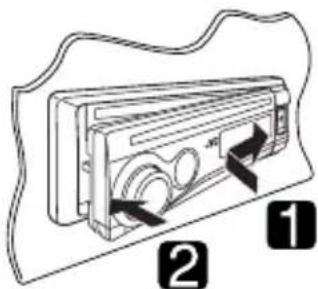

Så här sätter du tillbaka kontrollpanelen

Grundläggande funktioner 6

Radiofunktioner 7

FM RDS-funktioner 8

Söka efter ditt FM RDS-favoritprogram 8

Funktioner för skiv- / USB-minne ..... 11

Spela en skiva i mottagaren 11

Spela skivor i CD-växlaren 11

Uppspelning från ett USB-minne 11

Ljudinställningar 14

Allmänna inställningar—PSM ..... 15

iPod / D.-spelarens funktioner ..... 19

Andra externa komponentfunktioner .... 21

Underhåll 22

Ytterligare information om mottagaren 23

Felsökning 26

Specifikationer 29

För säkerhets skull...

• Höj inte ljudnivån för mycket, eftersom det blockerar ljuden utifrån och därmed gör bilkörningen riskabel.
• Stoppa bilen innan du utför någon komplicerad manöver.

Temperaturen inne i bilen...

Om bilen stått parkerad länge i varmt eller kallt väder, vänta tills temperaturen i bilen blivit mer normal innan du kopplar på enheten.

Identifikation av delar

1 (beredskap/på därmpare)-knapp / Inställningsvred
2 ▲ (utmatning)-knapp
3 Skivfack
4 T/P (trafikprogram/programtyp)-knapp
5 DISP (teckenfönster)-knapp
6 |◀◀∨/▶▶|^-knappar
7 Teckenfönster
8 USB-ingångsterminal (Universal Serial Bus)
9 (lossa kontrollpanel)-knapp
10 ▲ (upp) / ▼-(ner)-knappar
11 SEL (val)-knapp
12 BAND-knapp
13 SRC (källa)-knapp
14 Fjärrsensor UNDVIK att utsätta fjärrsensorn för starkt ljus (direkt solljus eller artificiell belysning).
15 EQ (utjämnare)-knapp
16 MO (enkanalig)-knapp
17 SSM (Strong-station Sequential Memory)-knapp
18 Sifferknappar
19 RPT (upprepa)-knapp
20 RND (slumpmässig)-knapp

21 M MODE-knapp
22 EQ (utjämnare)-indikator
23 Ljudläge (iEQ: smart equalizer) indikatorer—USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ • tänds för den valda posten.
24 Tr (spår)-indikator
25 Skivinformationsindikatorer— TAG (tagginformation), (spår/fil), (mapp)
26 Spelkällsindikatorer—

CH: Tänds endast när CD-CH har valts som spelkälla.

DISC: Tänds för den inbyggda CD-spelaren.

27 Visning av källa / Tidnedräkningsindikator
28 Huvudfönster
29 Radiomottagningsindikatorer—MO (enkanalig), ST (stereo)
30 LOUD (ljudstyrka)-indikator
31 RDS-indikatorer—AF, REG, TP, PTY
32 Uppspelningsläge / alternativindikatorer—RND (slumpmässig), (skiva), (mapp), RPT (upprepa)

Fjärrkontroll — RM-RK50

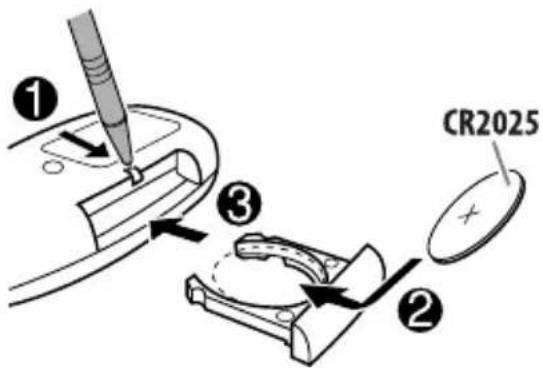

Installera litiumbatteriet (CR2025)

Rikta fjärrkontrollen rakt mot apparatens fjärrsensor. Konttrollera att det inte finns något hinder emellan.

Varning!

• Installera inte något annat batteri än CR2025 eller motsvarande, eftersom det kan explodera då.
• Lämna inte fjärrkontrollen där den kan utsättas för direkt solljus under längre perioder (t.ex. på instrumentbrädan). Det kan leda till att den exploderar.
• Förvara batteriet på en plats där barn inte kan nå det för att undvika olycksrisk.
• För att förhindra att batteriet överhettas, spricker eller börjar brinna:
• Batteriet får inte laddas om, kortslutas, öppnas eller värmas eller eldas upp.
  – Undvik att batteriet kommer i kontakt med andra metallföremål.
• Använd inte pincetter eller liknande verktyg på batteriet.
  – Linda batteriet med tejp och isolera det när du slänger det eller sparar det.

Denna mottagare är utrustad med fjärrkontrollfunktion på ratten.

- Se Installations/anslutningshandbok (separat häfte) för anslutningar.

Huvudelement och-funktioner

1 (beredskap/på/därmpare)-knapp

• Slår på strömmen om den trycks in kortvarigt eller dämpar ljudet när strömmen är på.
• Stänger av strömmen om den trycks och hålls in.

2 ▲ U-(upp) / D-(ner) ▼-knappar

• Ändrar FM/AM/DAB-band med ▲ U.
• Ändrar de förinställda stationerna (eller DABtjänsterna) med D ▼.

- Ändrar mappen för MP3/WMA/USB.

- När en MP3-skiva spelas med MP3-kompatibel CD-växlare:

• Ändras skivan om knappen trycks ned ett ögonblick.
  – Ändras mappen om knappen trycks och hålls in.

- Medan du lyssnar på en Apple iPod eller JVC D.-spelare:

- Pausar/stoppar eller återupptar uppspelningen med D ▼.

– Välj huvudmenyn med ▲ U. (Nu fungerar ▲ U/D ▼/◀ R/F ▶ som menyvalsknappar.)*

3 VOL - / VOL + -knappar

- Justerar volymen.

4 SOUND-knapp

- Väljer ljudläget (iEQ: smart equalizer).

5 SOURCE-knapp

• Väljer källan.

* ▲ U : Återgår till föregående meny.

D ▼ : Bekräfta valet.

Fortsättning på nästa sida

• Söker efter stationer (eller DAB-tjänster) om knappen trycks ned ett ögonblick.
• Söker efter DAB om den hålls in.
• Snabbspolar spåret framåt eller bakåt om den hålls in.
• Byter spår om den trycks in kortvarigt.
• Medan du lyssnar på en iPod- eller D. -spelare (i menyvalsläge):

- Väljer en post om den trycks in kortvarigt. (Tryck sedan på D ▼ för att bekräfta valet).

- Hoppar över 10 poster åt gången om den hålls in.

Komma igång

Grundläggande funktioner

\~ Slå på strömmen.

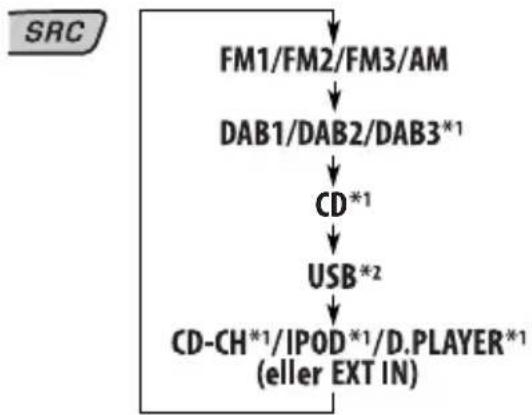


*1 Du kan inte välja dessa källor om de inte är redo eller inte är anslutna.

*2 "NO USB" visas om USB:n inte är ansluten.

• För FM/AM-tuner

- För DAB-tuner

/ Justera volymen.

Justera ljudet efter önskemål. (Se sidorna 14 och 15).

Så här snabbsänker du volymen (ATT)Återställ ljudet genom att trycka på knappen igen.
Stänga av strömmen	[Håll]

Grundinställningar

- Se även "Allmänna inställningar — PSM" på sidorna 15 – 17.

1

2

1 Avbryta demonstrationerna i teckenfönstret

Välj "DEMO" och sedan "DEMO OFF".

2 Ställa klockan

Välj "CLOCK H" (timme), ställ sedan in timmarna.

Välj "CLOCK M" (minut), ställ sedan in minuterna.

Välj "24H/12H", sedan "24H" (timme) eller "12H" (timme).

3 Avsluta proceduren.

För att kontrollera aktuell klocktid när strömmen är avstängd

Klockan visas i teckenfönstret i cirka 5 sekunder. Se även sidan 16.

Radiofunktioner

1

2

Tänds när FM stereosändning med tillräcklig signalstyrka tas emot.

3

Söka efter en station.

Sökningen avbryts när en station påträffas.

Avbryt sökningen, genom att trycka på samma knapp igen.

Så här ställer du in en station manuellt

Gör följande i steg ③ ovan...

1

2 Välj en önskad stationsfrekvens.

När mottagningen är dålig för en FM-stereosändning

Mottagningen förbättras, men stereoeffekten försvinner.

Du återställer stereoffekten genom att upprepa proceduren. "MONO OFF" visas och MO-indikatorn släcks.

Lagra stationer i minnet

Du kan förinställa sex stationer per band.

Automatisk förinställning av FM-stationer—SSM (Strong-station Sequential Memory)

1 Välj det FM-band (FM1 – FM3) som du vill spara FM-stationerna i.

"SSM" blinkar, och försvinner när den automatiska förinställningen är genomförd.

Lokala FM-stationer med den starkaste signalen identifieras och lagras automatiskt på FM-bandet.

Manuell förinställning

Exempel: Lagra en FM-station på 92,5 MHz som förinställd kanal nr 4 på FM1-bandet.

Den förinställda siffran blinkar ett tag.

Lyssna på en förinställd station

2 Välj önskad förinställda station (1 – 6).

För att kontrollera aktuell klocktid medan du lyssnar på en FM- (ej RDS) eller AM-station

- Se sidan 10 för FM RDS-stationer.

Frekvens ↔ Klocka

FM RDS-funktioner

Vad kan man göra med RDS?

Med hjälp av RDS (Radio Data System) kan FM-stationer sända ytterligare en signal med de vanliga programsignalerna.

Tack vare RDS-datamottagningen har mottagaren stöd för följande:

• Sökning efter programtyp (PTY) (se vidare)
  • TA (Traffic Announcement-Trafikmeddelande) och PTY-standbymottagningar (se sidorna 9 och 16)

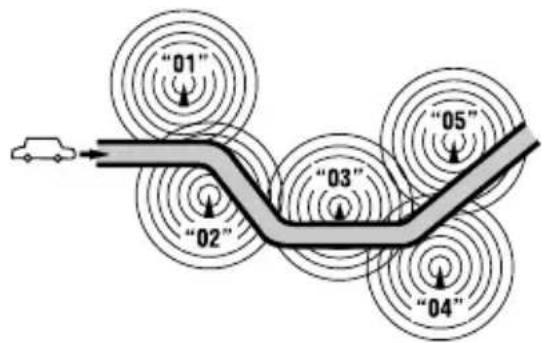

• Spåra samma program automatiskt—Nätverksspårning (se sidan 10)
• Programsökning (se sidorna 10 och 16)

Söka efter ditt FM RDS- favoritprogram

Du kan ställa in radiostationer som sänder ett visst program du vill lyssna på genom att söka efter en PTY-kod.

- Se nedan för information om hur du lagrar dina favoritprogramtyper.

1 Den senast valda PTY-koden visas.

2 Välj en av dina favoritprogramtyper.

eller

Välj en av PTY-koderna (se sidan 10).

3 Påbörja sökning efter ditt favoritprogram.

Om en station sänder ett program med samma PTY-kod som den du valt ställs den stationen in.

Lagra dina favorit program typer

Du kan lagra sex favoritprogramtyper.

Förinställda programtyper i sifferknapparna (1 – 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Välj en PTY-kod (se ovan).

2 Välj önskat förinställda nummer (1 – 6).

Exempel: När "ROCK M" är valt

3 Upprepa steg 1 och 2 för att lagra andra PTYkoder under andra förinställda nummer.

4 Avsluta proceduren.

Använda standbymottagningarna

TA-standbymottagning

Beredskapsmottagning av trafikmeddelanden (TA) gör att mottagaren tillfälligt växlar över till trafikmeddelanden från alla källor utom AM. Volymen ändras till den förinställda volymen för trafikmeddelanden om den aktuella volymen är lägre än den förinställda (se sidan 16).

Så här aktiverar du beredskapsmottagningen av TA

TP-indikatorn (trafikprogram) tänds eller blinkar.

• Om TP-indikatorn tänds är beredskapsmottagningen av trafikmeddelanden (TA) aktiverad.
• Om TP-indikatorn blinkar är beredskapsmottagningen av trafikmeddelanden (TA) ännu inte aktiverad. (Detta händer när du lyssnar på en FM-station utan de RDS-signaler som krävs för beredskapsmottagning av trafikmeddelanden.) Du aktiverar beredskapsmottagningen av trafikmeddelanden (TA) genom att ställa in en annan station som sänder dessa signaler. TP-indikatorn slutar blinka och förblir tänd.

Så här avaktiverar du beredskapsmottagningen av TA

TP-indikatorn släcks.

Fortsättning på nästa sida

Standby-mottagning av PTY gör att mottagaren tillfälligt växlar över till ditt PTY-favoritprogram från alla källor utom AM.

Se sidan 16 för information om hur du aktiverar och väljer önskad PTY-kod för PTY-beredskapsmottagning.

PTY-indikatorn tänds eller blinkar.

• Om PTY-indikatorn tänds är beredskapsmottagningen av programtyp aktiverad.
• Om PTY-indikatorn blinkar är beredskapsmottagningen av programtyp ännu inte aktiverad.

Du aktiverar beredskapsmottagningen av programtyp genom att ställa in en annan station som sänder dessa signaler. PTY-indikatorn slutar blinka och förblir tänd.

Du avaktiverar beredskapsmottagningen genom att välja "OFF" för PTY-kod (se sidan 16). PTY-indikatorn släcks.

Spåra samma program— Nätverksspårning

När du kör i ett område med dålig FM-mottagning ställs mottagaren automatiskt in på en annan FM RDS-station i samma nätverk. Tanken bakom detta är att denna station eventuellt sänder samma program med en starkare signal (se bilden nedan).

När apparaten levereras från fabriken är nätverksspårning aktiverad.

Se "AF-REG" på sidan 16 för att ändra inställningen för nätverksspårnings-mottagningen.

Program A sänder på olika frekvensområden (01 – 05)

Automatiskt stationsval—Programsökning

Vanligen väljs den förinställda stationen när du trycker på sifferknapparna.

Om signalerna från den förinställda FM RDS-stationen är för svaga för bra mottagning väljer enheten med hjälp av AF-data en annan frekvens där samma program sänds som på den ursprungliga förinställda stationen.

• Det dröjer ett tag innan enheten väljer en annan station med hjälp av programsökning.
• Se även sidan 16.

För att kontrollera aktuell klocktid medan du lyssnar på en FM RDS-station

Stationsnamn (PS) → Stationsfrekvens → Programtyp (PTY) → Klocka → (tillbaka till början)

PTY-koder

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (musik), ROCK M (musik), EASY M (musik), LIGHT M (musik), CLASSICS, OTHER M (musik), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musik), OLDIES, FOLK M (musik), DOCUMENT

Funktioner för skiv-/USB-minne

Spela en skiva i mottagaren

Alla spår spelar upprepas tills du ändrar källan eller matar ut skivan.

Avbryta uppspelning och mata ut skivan

- Tryck på SRC för att lyssna på en annan uppspelningskälla.

Spela skivor i CD-växlaren

Alla skivor i magasinet spelas upprepade gånger tills du ändrar källan.

- Uppspelningen slutar också om du matar ut magasinet.

1

* Om du har ändrat den externa utgångsinställningen till "EXT IN" (se sidan 17) kan du inte välja CD-växlaren.

② Välj en skiva.

För skivnummer 01 – 06:

För skivnummer 07 – 12:

Uppspelning från ett USB-minne

Enheten kan spela upp MP3/WMA-spår som lagrats i ett USB-minne.

Alla spår i USB-minnet spelas upp upprepade gånger tills du byter källa.

- Uppspelningen slutar också om du avlägsnar USB-minnet. Tryck därefter på SRC för att lyssna på en annan uppspelningskälla.

1

Om ett USB-minne har anslutits...

Uppspelningen startar från det ställe där den avbröts.

- Om ett annat USB-minne är anslutet nu startar uppspelningen från början.

Dra USB-minnet rakt ut från enheten för att ta bort det.

Fortsättning på nästa sida

Varningar!

• Undvik att använda USB-minnet om det hindrar dig från att köra säkert.
• Dra inte ut eller sätt fast USB-minnet upprepade gånger när "CHECK" visas på skärmen.
• Drift och strömförsörjning fungerar eventuellt inte som avsett för vissa USB-minnen.
• Du kan inte ansluta en dator till enhetens USB-ingångsterminal.
• Se till att alla viktiga data har säkerhetskopierats för att undvika förlust av data.
• Vissa USB-minnen fungerar eventuellt inte genast efter att du slagit på strömmen.

Om MP3- och WMA-skivor

MP3- och WMA- "spår" (orden "fil" och "spår" används med samma betydelse) spelas i "mappar".

Information om CD-växlaren

Du bör använda JVC:s MP3-kompatibla CD-växlare med denna mottagare.

• Du kan även ansluta MP3-inkompatibla CD-växlare. Dessa enheter är dock inte kompatibla med MP3-skivor.
• Du kan inte använda CD-växlare CH-X99 eller CH-X100 eller CD-växlare ur KD-MK-serien med denna enhet.
• Du kan inte spela WMA-skivor i CD-växlaren.
• Skivtextinformationen som är inspelad på CD Textskivan kan visas när en JVC CD Text-kompatibel CDväxlare är ansluten.
• Se Installations/anslutningshandbok (separat häfte) för anslutningar.

För att snabbspola spåret framåt eller bakåt

[Håll]

Gå till följande eller föregående spår

För att gå till nästa eller föregående mapp (endast MP3/WMA/USB)

För MP3-skivor:

För WMA-skivor:

För att direkt hitta ett särskilt spår (för CD) eller en särskild mapp (för MP3/WMA)

För att välja nummer från 01 – 06:

För att välja nummer från 07 – 12:

- För att använda direkt mappsökning på MP3/WMA måste du ge mapparna namn som börjar med 2-siffriga tal—01, 02, 03 o.s.v.

För att välja ett särskilt spår i en mapp (för MP3/WMA):

Övriga huvudfunktioner

Hoppa över spår snabbt under uppspelning

Endast möjligt på JVC MP3-kompatibla- CD-växlare

- På MP3/WMA/USB kan du hoppa över spår i samma mapp.

Exempel: Välja spår 32 medan det spår som spelas är ensiffrigt (1 till 9)

1

2

→ Spår 1 till 9 → Spår 10 .... 30 ← 20

Varje gång du trycker på knappen kan du hoppa 10 spår.

- Efter det sista spåret väljs det första spåret och vice versa.

3

→ Spår 31→32→……

Du kan låsa en skiva i skivfacket.

+ [Håll]

Du upphäver spärren genom att upprepa proceduren.

Ändra informationen i teckenfönstret

När du spelar en ljud-CD- eller en CD-text-skiva

Medan du spelar en MP3/WMA\*2-skiva eller ett USB-minne

- När "TAG DISP" är inställd på "TAG ON" (se sidan 17)

När "TAG DISP" är inställd på "TAG OFF"

A : Förfluten speltid med det aktuella spårnumret

*1 Om den aktuella skivan är en ljud-CD, visas "NO NAME".
*2 Endast för den inbyggda CD-spelaren och det externa USB-minnet.
*3 Om en MP3/WMA-fil inte har tagginformation visas mapp- och filnamn. I detta fallet tänds inte TAG-indikatorn.

Välja spelningslägen

Nedanstående uppspelningslägen kan endast användas ett i taget.

1

MODE

2 Välj önskat uppspelningsläge.

■ Upprepad spelning

Läge Upprepad uppspelning av

TRK RPT : Aktuellt spår.

FLDR RPT *1 : Alla spår i den aktuella mappen.

DISC RPT *2 : Alla spår på den aktuella skivan.

RPT OFF : Avbryts.

■ Slumpmässig spelning

Läge Spelar slumpmässigt

FLDR RND *1 : Alla spår i aktuell mapp, sedan spåren i nästa mapp o.s.v.

DISC RND : Alla spår på den aktuella skivan eller i USB-minnet. RND

MAG RND *2 : Alla spår på de laddade skivorna.

RND OFF : Avbryts.

*1 Endast när ett format spelas (MP3/WMA/USB).

*2 Endast när du spelar skivor i CD-växlaren.

Ljudinställningar

Du kan välja ett förinställt ljudläge som passar musikgenren (iEQ: smart equalizer).

1

MODE

2

Förinställda värdenIndikering (för)	BAS*1	MID*2	TRE*3	LOUD*4
USER(dovt ljud)	00 00	00 OFF
ROCK(Rock- eller diskomusik)	+03	00	+02	ON
CLASSIC(Klassisk musik)	+01	00	+03 OFF
POPS(Melodiradio)	+02	+01	+02 OFF
HIP HOP(Funk- eller rapmusik)	+04	-02 +01	ON
JAZZ(Jazzmusik)	+03	00	+03 OFF

*1 Bas
*2 Mellanfrekvenser
*3 Diskant
*4 Ljudstyrka

Ändra ljudet

Du kan justera ljudegenskaperna enligt dina önskemål.

1

2

Ställ in balansen för främre och bakre högtalare.

BAL (balans), [L06 till R06]

Ställ in balansen för vänster och höger högtalare.

LOUD*1 (ljudstyrka), [LOUD ON eller LOUD OFF]

Öka låga och höga frekvenser för att åstadkomma ett välbalanserat ljud vid låg volym.

VOL (volym), [00 till 30 eller 50*3]

Justera volymen.

*1 När du justerar bas, mellanfrekvenser, diskant eller ljudstyrka lagras justeringen du gjort för det valda ljudläget (iEQ) inklusive "USER".

*2 Om du använder ett tvåhögtalarsystem, ställ in fadernivån på "00".

*3 Beroende på förstärkarens regleringsinställning. (Se sidan 17 för ytterligare information).

Allmänna inställningar — PSM

Du kan ändra standardinställningarna för PSM (önskat inställningsläge)-objekten i nedanstående tabell.

1

2 Välj ett PSM-alternativ.

3 Justera valt PSM-objekt.

4 Upprepa steg 2 och 3 för att justera de andra PSM-objekten vid behov.

5 Avsluta proceduren.

Indikatorer Post	(____:Ursprungsinst.)	Valbara inställningar, [referenssida]
DEMOTeckenfönster demonstration	• DEMO ON• DEMO OFF	: Teckenfönsterdemonstration aktiveras automatiskt om ingen funktion utförs under 20 sekunder, [7].: Avbryts.
CLK DISP *1Klockindikering	• ON• OFF	: Klockan i teckenfönstret visas hela tiden när strömmen är avstängd.: Avbryt genom att trycka på DISP och klockan visas i cirka 5 sekunder när strömmen stängs av, [7].
CLOCK HTimminställning	0 – 23 (1 – 12) [Ursprungsinst.: 0 (0:00)], [7].
CLOCK MMinutinställning	00 – 59 [Ursprungsinst.: 00 (0:00)], [7].
24H/12HDisplayläge tid	• 24H• 12H	: Se även sidan 7 för inställning.
CLK ADJ *2Klockjustering	• AUTO• OFF	: Den inbyggda klockan justeras automatiskt efter klocktidsdata i RDS-signalen.: Avbryts.
AF-REG *2Alternativ frekvens/regionaliseringsmottagning	• AF• AF REG• OFF	: När de nyss mottagna signalerna försvagas byter enheten till en annan station (programmet kan vara ett annat än det nuvarande), [10].• AF-indikatorn tänds.: När mottagningen av den nuvarande signalen blir svag byter enheten till en annan station som sänder samma program.• AF- och REG-indikatorn tänds.: Avbryts (kan ej väljas när “DAB AF” är inställd på “AF ON”).
PTY-STBY*2Beredskapsmottagning av PTY	OFF, PTY-koder	: Aktiverar beredskapsmottagningen med en av de PTY-koderna, [10].
TA VOL*2Trafikmeddelande-volym	VOL 00 –VOL 30 eller50 *3	[Ursprungsinst.: VOL 15]
P-SEARCH*2Programsökning	• ON• OFF	: Aktiverar programsökning, [10].: Avbryts.
DAB AF*4Alternativfrekvensmottagning	• AF ON• AF OFF	: Spårar programmet bland DAB-tjänster och FM RDS-stationer, [10, 18].: Avbryts.
DAB VOL*4Justering av DAB-volym	VOL -12— VOL +12	: [Ursprungsinst.: VOL 00]; Du kan justera volymen på DAB-tunern för att matcha FM-volymen och lagra den i minnet.
DIMMERDimmer	AUTOONOFF	: Dämpar teckenfönstret när du sätter på strålkastarna.Aktiverar dimmer.Avbryts.
TELTElefondämpning	MUTING 1/MUTING 2OFF	: Välj en av dem som dämpar ljudet medan du talar i mobiltelefon.Avbryts.
SCROLL *5Rullning	ONCEAUTOOFF	: Rullar spårinformationen en gång.Upprepar rullningen (5-sekundersintervaller).Avbryts.Genom att trycka på DISP i mer än en sekund kan man bläddra i displayen oberoende av inställning.
EXT IN*6Extern ingång	CHANGEREXT IN	: För att använda en JVC CD-växlare, [11], en JVC DAB-tuner, [18], en Apple iPod eller en JVC D.-spelare, [19].: Använda en annan extern komponent än ovanstående, [21].
TAG DISPInformationsvisning	TAG ONTAG OFF	: Visar tagginformationen när du spelar MP3- eller WMA-spår, [13].: Avbryts.
AMP GAIN(förstärkning)Förstärkarensförstärkningsreglering	LOW PWRHIGH PWR	: VOL 00 – VOL 30 (Välj detta alternativ om högtalarens maxeffekt är lägre än 50 W för att undvika att högtalaren tar skada.): VOL 00 – VOL 50
IF BANDTillfälligt frekvensband	AUTOWIDE	: Ökar radioselektiviteten för att minska störningar mellan närliggande stationer. (Stereoffekten kan försvinna).: Kan påverkas av störningsbrus från närliggande stationer, men ljudkvaliteten försämras inte och stereoffekten kvarstår.

*1 Om strömförsörjningen inte avbryts med tändningslåset i bilen, rekommenderas att det vrids till läget "OFF" för att spara på bilbatteriet.
*2 Endast för FM RDS-stationer.
*3 Beror på förstärkarens regleringsinställning.
*4 Visas endast när en DAB-tuner är ansluten.
*5 Vissa tecken och symboler visas inte korrekt (eller raderas) i teckenfönstret.
*6 Visas endast när en av följande källor väljs—FM, AM, CD eller USB.

DAB-tunerfunktioner

Vad är DAB?

DAB (Digital Audio Broadcasting) kan leverera ljud med digital kvalitet utan störningar eller signaldistorsion. Vidare kan text, bilder och data förmedlas med detta system. Under sändning kombinerar DAB flera program (kallade "tjänster") för att bilda en "ensemble". Dessutom kan de olika "tjänsterna"—de s.k.

"primära tjänsterna"—delas upp i sina beståndsdelar ("sekundära tjänster"). I en ensemble sänds normalt sex eller fler program (tjänster) samtidigt.

Tack vare anslutningen av DAB-tunern kan mottagaren utföra följande:

- Spåra samma program automatiskt—Alternativ frekvensmottagning (se "DAB AF" på sid. 16).

Det rekommenderas att en DAB-tuner KT-DB1000 används med denna mottagare. Kontakta en återförsäljare av bilstereoutrustning från JVC om du har en annan modell.

- Läs även instruktionsboken som medföljde DABtunern.

3 Söka efter ensemble.

Sökningen avbryts när en ensemble påträffas.

Avbryt sökningen, genom att trycka på samma knapp igen.

4 Välj den tjänst (primär eller sekundär) som du vill lyssna på.

Så här ställer du in en ensemble manuellt

Börja söka efter en ensemble såsom i steg ③ på den vänstra kolumnen.

1

2 Välj en önskad ensemblefrekvens.

Lagra DAB-tjänster i minnet

Du kan förinställa sex DAB-tjänster (primära) per band.

1 Välj önskad tjänst (se steg ① till ④ i vänster spalt).

2 Välj önskat förinställda nummer (1 – 6).

Den förinställda siffran blinkar ett tag.

Lyssna på förinställda DAB-tjänster

1

2 Välj önskat förinställt nummer (1 – 6) för DAB-tjänsten (primär tjänst).

Om den valda primärtjänsten har vissa sekundära tjänster, tryck på samma knapp igen för att ställa in de sekundära tjänsterna.

Spåra samma program—Alternativ frekvensmottagning

Du kan fortsätta lyssna på samma program genom att aktivera den alternativa frekvensmottagningen.

- När du tar emot en DAB-tjänst:

Om du kör i ett område där en viss tjänst inte kan tas emot ställs mottagaren automatiskt in på en annan ensemble eller FM RDS-station som sänder samma program.

- När du tar emot en FM RDS-station:

Om du kör i ett område där samma program sänds av såväl en DAB-tjänst som en FM RDS-station ställs mottagaren automatiskt in på DAB-tjänsten.

När apparaten levereras från fabriken är alternativ frekvensmottagning aktiverad.

Se sidan 16 för att avaktivera den alternativa mottagningen.

Ändra displayinformationen under inställning av en ensemble

Tjänst namn → Ensemblenamn → Kanalnummer → Frekvens → Klocka → (tillbaka till början)

iPod/D.-spelarens funktioner

Enheten är redo att driva en Apple iPod- eller en JVC D.-spelare från kontrollpanelen.

Innan du använder din iPod- eller D.-spelare:

Anslut en av följande (köps separat) till CD-växlaruttaget på enhetens baksida.

• Gränssnittsadapter för iPod—KS-PD100 för att styra iPod.
• D.-spelarens gränssnittsadapter—KS-PD500 för att styra D.-spelaren.
• Se Installations/anslutningshandbok (separat häfte) för anslutningar.
• Mer information finns i instruktionsboken som medföljde gränssnittsadaptern.

Förberedelser:

Se till att "CHANGER" är vald som extern ingångsinställning, se sidan 17.

1

2

Uppspelningen startar automatiskt från det ställe där den pausades*1 eller stoppades*2 tidigare.

3 Justera volymen.

[Vrid]

4 Justera ljudet efter önskemål. (Se sidorna 14 och 15).

- Se till att iPod- eller D.-spelarens equalizer är avstängd.

Pausa*1 eller stoppa*2 upspelningTryck på knappen igen för att återuppta upspelningen.
För att snabbspola spåret framåt eller bakåt	[Håll]
Gå till följande eller föregående spår

* För iPod-spelare
*2 För D.-spelare

Välja ett spår från menyn

1 Välj huvudmenyn.

Nu fungerar ▲/▼/|◀◀∨ /▶▶|^-knapparna som menyvalsknappar*.

2 Välj önskad meny.

För iPod-spelare:

PLAYLIST ↔ ARTISTS ↔ ALBUMS ↔ SONGS ↔ GENRES ↔ COMPOSER ↔ (tillbaka till början)

För D.-spelare:

PLAYLIST ↔ ARTIST ↔ ALBUM ↔ GENRE ↔ TRACK ↔ (tillbaka till början)

3 Bekräfta valet.

Tryck på ▲ för att gå tillbaka till föregående meny.

• Om ett spår väljs startar uppspelningen automatiskt.
• Om den valda posten har en nivå till kommer du till den nivån. Upprepa steg 2 och 3 tills önskat spår spelas.
• Genom att hålla in I◄◄ /►► I kan du hoppa över 10 poster åt gången.

* Menyvalsläget upphör:

• Om inga funktioner genomförs på ungefär 5 sekunder.
• När du bekräftar valet av ett spår.

Välja spelningslägen

1

MODE

2 Välj önskat uppspelningsläge.

ONE RPT RPT

Har samma funktion som "Repetera Ett" på iPod- spelaren eller "Repetering → En" på D. -spelaren.

ALL RPT 📷 RPT

Har samma funktion som "Repetera Alla" på iPod- spelaren eller "Repetering → Alla" på D.-spelaren.

RPT OFF

Avbryts.

■ Slumpmässig spelning

ALBM RND\*

Har samma funktion som "Blanda Album" på iPod-spelaren.

SONG RND/RND ON RND

Har samma funktion som "Blanda Spår" på iPodspelaren eller "Slumpmässig speln. → På" på D.-spelaren.

RND OFF

Avbryts.

* För iPod-spelare: Fungerar endast om du väljer "ALL" under "ALBUMS" på huvudmenyn "MENU".

Kontrollera annan information medan du lyssnar på en iPod- eller D.-spelare

Andra externa komponentfunktioner

Du kan ansluta en extern komponent till CD-växlaruttaget på baksidan med

linjeingångsadaptern—KS-U57 (medföljer ej) eller ingångsadaptern för extra enhet (AUX)—KS-U58 (medföljer ej).

• Se Installations/anslutningshandbok (separat häfte) för anslutningar.
• För att lyssna på USB-minnet, se sidorna 11 och 12. För DAB-tuner, se sidorna 18 och 19. För iPod eller D.-spelare, se sidorna 19 – 21.

Om "EXT IN" inte visas, se sidan 17 och välj den externa ingången ("EXT IN").

2 Sätt igång den anslutna komponenten och börja spela källan.

3 Justera volymen.

4 Justera ljudet efter önskemål. (Se sidorna 14 och 15).

Att kontrollera annan information medan du lyssnar på en extern komponent

EXT IN Klocka

Underhåll

Rengöra kontakterna

Om kontrollpanelen avlägsnas ofta kan kontaktytorna egenskaper försämras.

För att minska slitaget bör du regelbundet torka av kontakterna med en bomullstops eller trasa fuktad med alkohol. Var försiktig så att du inte skadar kontakterna.

Fuktkondensation

Kondens kan samlas på linsen inuti apparaten i följande fall:

• Efter att varmluftsfläkten i bilen har slagits på.
• Om bilen blir väldigt fuktig invändigt.
  Om detta sker, kan apparaten få funktionsstörningar.
  I så fall matar du ut skivan och lämnar mottagaren påslagen i några timmar tills fukten har försvunnit.

Skivhantering

När du tar ut en skiva urfodralet

trycker du ner hållaren i mitten på fodralet och lyfter ut skivan genom att hålla den i kanterna.

Hållare

- genom att hålla den i kanterna. Var noga med att alltid hålla skivan i kanterna och undvik att vidröra inspelningsytan.

När du lägger tillbaka skivan i fodralet trycker du försiktigt fast skivan (med etiketten uppåt) på hållaren igen.

- Var noga med att alltid förvara skivorna i fodralet.

Rengöra skivor

Om skivan är smutsig eller dammig kan det hända att den inte kan spelas av ordentligt.

Torka då av skivan med en mjuk trasa i en rörelse som går rakt ut från mitten mot kanten.

- Använd inte lösningsmedel (t.ex. skivrengöringsmedel, sprej, thinner eller bensin) när du rengör skivor.

Spela nya skivor

Det kan hända att inner- och ytterkanter på nya skivor är lite ojämna eller vassa, vilket gör att det finns risk för att mottagaren inte kan spela skivan.

Du avlägsnar dessa ojämna/vassa kanter genom att gnugga dem med en blyerts- eller kulspetspenna eller liknande.

Använd inte följande typer av skivor:

Skev skiva

Klistermärke

Skivor med klistermärkes-rester

Skivor med påklistrade etiketter

Ovanlig form

Singel-CD (8 cm skivor)

Ytterligare information om mottagaren

Grundläggande funktioner

Slå på strömmen

- Du kan också slå på strömmen genom att tryck på SRC på mottagaren. Om källan är klar startar också uppspelning.

Stänga av strömmen

- Om du stänger av strömmen när du lyssnar på en skiva kommer uppspelningen att fortsätta där den avbröts nästa gång du slår på strömmen.

Tunerfunktioner

Lagra stationer i minnet

• Under SSM-sökning...
• Alla tidigare lagrade stationer raderas och stationer lagras på nytt.
  – De mottagna stationerna förinställs på kanalnummer 1 (den lägsta frekvensen) till 6 (den högsta frekvensen).
  – När SSM-inställningen är slutförd ställs enheten automatiskt in på den station som lagras på nummer 1.
• När stationer lagras manuellt raderas den tidigare förinställda stationen om en ny station lagras på samma förinställda kanalnummer.

FM RDS-funktioner

• För att nätverksspårning ska fungera krävs två typer av RDS-signaler—PI (programidentifiering) och AF (alternativ frekvens). Om dessa data inte tas emot korrekt fungerar inte nätverksspårningsfunktionen på rätt sätt.
• Om beredskapsmottagningen för trafikmeddelanden mottar ett trafikmeddelande ändras volymen automatiskt till den förinställda nivån (TA VOL) om den aktuella volymen är lägre än den förinställda.
• När alternativ frekvensmottagning aktiverats (med AF valt) aktiveras också nätverksspårningsmottagningen automatiskt. Nätverksspårning kan å andra sidan inte avaktiveras utan att alternativ frekvensmottagning avaktiveras. (Se sidan 16).

- Om du vill veta mer om RDS, gå till http://www.rds.org.uk.

Skivfunktioner

Varning angående DualDisc-spelning

- Icke-DVD-sidan av "DualDisc" överensstämmer inte med standarden "Compact Disc Digital Audio". Därför kanske användningen av icke-DVD-sidan av DualDisc på denna produkt inte rekommenderas.

Allmänt

• Denna mottagare har utformats för att återge CD-skivor/CD-texter och CD-R-skivor (inspelningsbar)/CD-RW-skivor (omskrivbara) i ljud-CD-(CD-DA), MP3-och WMA-format.
• När en skiva sätts in upp-och-ned, visas "PLEASE" och "EJECT" växelvis på displayen. Tryck på ▲ för att mata ut skivan.
• När du snabbspolar MP3- och WMA-skivor framåt eller bakåt hörs endast ljud då och då.

Uppspelning av CD-R- eller CD-RW-skivor

• Använd endast "slutbehandlade" CD-R- eller CD-RW-skivor.
• Enheten kan endast spela upp filer av den typ som upptäcktes först om en skiva har både ljud-CD-filer (CD-DA) och MP3/WMA-filer.
• Denna mottagare kan spela upp multisessionsskivor, men icke-stängda sessioner hoppas över under spelning.
• En del CD-R- eller CD-RW-skivor kan kanske inte spelas upp på denna enhet på grund av deras skivegenskaper eller av följande skäl:
  – Skivorna är smutsiga eller repade.
  – Kondensansamling uppstår på linsen inuti mottagaren.
  – Upptagningslinsen inuti mottagaren är smutsig.
• CD-R/CD-RW-skivor på vilka filerna är skrivna med "paketskrivningsmetoden".
• Inspelningsförhållandena (saknade data o.s.v.) eller skivans egenskaper (fläckar, repor, skevhet o.s.v.) är felaktiga.
• CD-RW-skivor kan ta längre tid att läsa eftersom CD-RW-skivor är mindre reflektiva än vanliga CD-skivor.

Fortsättning på nästa sida

- Använd inte följande CD-R- eller CD-RW-skivor:

• Skivor med klistermärken, etiketter eller skyddstätning klistrade på ytan.
• Skivor på vilka etiketter kan tryckas direkt med en bläckstråleskrivare.

Användning av dessa skivor i höga temperaturer eller i hög luftfuktighet kan orsaka funktionsfel eller skada apparaten.

Spela en MP3/WMA-skiva

• Denna mottagare kan spela MP3-/WMA-filer med tilläggskoden code <.mp3> eller <.wma> (oavsett om bokstäverna är stora eller små).
• Denna mottagare kan visa namnen på album, artister (aktör) och etiketter (Version 1,0, 1,1, 2,2, 2,3 eller 2,4) för MP3-filer och för WMA-filer.
• Denna mottagare kan endast hantera enbyteteckan. Alla andra tecken kan inte visas korrekt.
• Denna mottagare kan spela MP3-/WMA-filer som uppföljer följande kriterier:

– Bithastighet hos MP3: 8 kbit/s — 320 kbit/s

48 kHz, 44,1 kHz, 32 kHz (för MPEG-1)

24 kHz, 22,05 kHz, 16 kHz (för MPEG-2)

12 kHz, 11,025 kHz, 8 kHz (för MPEG-2.5)

– Bithastighet hos WMA: 16 kbit/s — 32 kbit/s (Samplingsfrekvens: 22,05 kHz) 32 kbit/s — 320 kbit/s

(Samplingsfrekvens: 48 kHz, 44,1 kHz, 32 kHz)

- Skivformat: ISO 9660 Level 1/ Level 2, Romeo, Joliet, Windows långa filnamn

- Maximalt antal tecken för fil- och mappnamn varierar bland de olika skivformaten (inklusive 4 förlängningstecken—<.mp3> eller <.wma>).

– ISO 9660 Level 1: upp till 12 tecken

– ISO 9660 Level 2: upp till 31 tecken

– Romeo: upp till 128 tecken

– Joliet: upp till 64 tecken

- Windows långa filnamn: upp till 128 tecken

- Denna enhet kan känna igen totalt 512 filer, 200 mappar och 8 nivåer i hierarkin.

• Denna mottagare kan spela filer som spelats in med variabel bithastighet (VBR). Filer som spelats in med VBR har en avvikelse vid visning av förfluten speltid, och visar inte den faktiskt förflutna tiden. Denna skillnad kan särskilt noteras när sökningsfunktionen har använts.

• Denna mottagare kan inte spela upp följande filer:

• MP3-filer kodade med MP3i- och MP3 PRO-format.

• MP3-filer kodade i ett olämpligt format.
• MP3-filer kodade med Layer 1/2.
• WMA-filer kodade med förlustfria, professionella och talformat.
• WMA-filer som inte är baserade på Windows Media® Audio.
• WMA-filer som är kopieringsskyddade med DRM.
  – Filer som har data såsom AIFF, ATRAC3, o.s.v.

- Sökningsfunktionen fungerar, men dess hastighet är inte konstant.

Spela upp MP3/WMA-spår från ett USB-minne

• När du spelar upp från ett USB-minne kan uppspehningsordningen vara annorlunda jämfört med andra spelare.
• Enheten kan kanske inte spela upp från vissa USB-minnen eller filer beroende på deras egenskaper eller omständigheterna vid inspelningen.
• Beroende på formen på USB-minnena och anslutningportarna kanske vissa USB-minnen inte ansluts ordentligt eller anslutningen kan vara lös.
• Om det anslutna USB-minnet inte har rätt filer visas "NO FILE".
• Enheten kan visa taggar (version 1,0, 1,1, 2,2, 2,3 eller 2,4) för MP3- och WMA-filer.
• Denna mottagare kan spela MP3-/WMA-filer som uppföljer följande kriterier:

– Bithastighet hos MP3: 16 kbit/s — 320 kbit/s

48 kHz, 44,1 kHz, 32 kHz (för MPEG-1)

24 kHz, 22,05 kHz, 16 kHz (för MPEG-2)

12 kHz, 11,025 kHz, 8 kHz (för MPEG-2.5)

– Bithastighet hos WMA: 16 kbit/s — 32 kbit/s (Samplingsfrekvens: 22,05 kHz)

32 kbit/s — 320 kbit/s

(Samplingsfrekvens: 48 kHz, 44,1 kHz, 32 kHz)

• Enheten kan spela upp MP3-filer som spelats in med variabel bithastighet (VBR).
• Högsta antalet tecken för:

- Mappnamn : 20 tecken

– Filnamn : 25 tecken

- MP3-tagg : 128 tecken

- WMA-tagg : 64 tecken

• Denna enhet kan känna igen totalt 2 500 filer, 250 mappar (max 999 filer per mapp) och 8 nivåer i hierarkin.
• Denna enhet stöder inte SD-kortläsare.
• Denna mottagare kan inte spela upp följande filer: – MP3-filer kodade med MP3i- och MP3 PRO-format.
• MP3-filer kodade i ett olämpligt format.
• MP3-filer kodade med Layer 1/2.

Byta källa

- Om du ändrar källan, slutar också uppspelningen. Nästa gång du väljer samma källa igen fortsätter uppspelningen från det ställe där den tidigare avbröts.

Mata ut skivan

• Om den utmatade skivan inte tas bort inom 15 sekunder sätts skivan automatiskt i igen i skivfacket för att skydda den mot damm.
• När en skiva matats ut eller ett USB-minne tas bort visas "NO DISC" eller "NO USB" och vissa knappar kan inte användas. Mata in en annan skiva, återanslut ett USB-minne eller tryck på SRC för att välja en annan uppspelningskälla.

Allmänna inställningar—PSM

• "AUTO"-inställningen för "DIMMER" kanske inte fungerar ordentligt på vissa fordon, i synnerhet de som har en inställningsratt för dimmerfunktionen. I så fall ändrar du "DIMMER"-inställningen till en annan än "AUTO".
• Om du ändrar "AMP GAIN"-inställningen (förstärkarregleringen) från "HIGH PWR" till "LOW PWR" och volymen överstiger "VOL 30" ändrar mottagaren automatiskt volymen till "VOL 30".

DAB-tunerfunktioner

• Endast primära DAB-tjänster kan förinställda även när du lagrar en sekundär tjänst.
• En tidigare förinställd DAB-tjänst raderas när en ny DAB-tjänst lagras i samma förinställningsnummer.

iPod / D.-spelarens funktioner

• iPod- eller D.-spelaren laddas genom enheten när du slår på enheten.
• Medan iPod- eller D.-spelaren är ansluten fungerar inga kommandon på iPod- eller D.-spelaren. Utför alla funktioner från enheten.

• Textinformationen kanske inte visas korrekt.

• Vissa tecken, t.ex. bokstäver med accenttecken, kan inte visas korrekt på skärmen.

• Beror på kommunikationsvillkoren mellan iPodeller D.-spelaren och enheten.
• Om textinformationen innehåller mer än 8 tecken rullar den på skärmen (se även sidan 17). Enheten kan visa upp till 40 tecken.

OBS!

När du använder en iPod- eller D.-spelare kanske vissa funktioner inte utförs korrekt eller som avsett. Besök följande JVC-webbplats om detta händer.

För iPod-användare: http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

För D.-spelaranvändare: http://www.jvc.co.jp/english/car/support/ks-pd500/index.html

Felsökning

Det som vid första ögonkastet verkar vara allvarliga fel behöver inte nödvändigtvis vara det. Du bör därför först kontrollera följande innan du kontaktar ett servicecenter.

Problem Åtgärder/Orsaker

Allmänt	• Inget ljud kommer från högtalarna. • Justera volymen till optimal nivå.• Kontrollera sladdar och anslutningar.
	• Mottagaren fungerar inte alls. Återställ mottagaren (se sidan 2).
FM/AM	• SSM automatisk förinställning fungerar inte. Lagra stationerna manuellt.
	• Statiskt ljud när du lyssnar på radion. Anslut antennen ordentligt.
Uppspelning av skiva	• Skivan kan inte spelas. Sätt i skivan rätt.
	• CD-R-/CD-RW-skivor kan inte spelas.• Spår på CD-R-/CD-RW-skivan kan inte hoppas över.
	• Skivan kan varken spelas eller matas ut. • Lås upp skivan (se sidan 13).• Mata ut skivan med våld (se sidan 2).
	• Ljudet på skivan avbryts ibland. • Avbryt uppspelningen under körning på ojämna vägar.• Byt skiva.• Kontrollera sladdar och anslutningar.
	• “NO DISC” visas i teckenfönstret. Lägg i en spelbar skiva i skivfacket.
Uppspelning av MP3/WMA	• Skivan kan inte spelas. • Använda skivor med MP3-/WMA-spår inspelade i det format som är anpassat till ISO 9660 Level 1, Level 2, Romeo eller Joliet.• Lägg till förlängningskoden <.mp3> eller <.wma> till filnamnen.
	• Det brusar. Hoppa till ett annat spår eller byta skiva. (Lägg inte till filtillägget <.mp3> eller <.wma> till icke-MP3- eller WMA-spår.)
	• En längre avläsningstid krävs (“CHECK” fortsätter att blinka i teckenfönstret).
	• Spåren spelas inte upp i önskad ordning. Uppspelningsordningen bestäms när filerna spelas in.
	• Förfluten speltid är inte korrekt. Detta händer ibland under spelning. Detta orsakas av det sätt som spåren är inspelade på.
	• “PLEASE” och “EJECT” visas växelvis på displayen.
	• Rätt tecken visas inte (t.ex. albumnamn). Denna apparat kan endast visa bokstäver (versaler), siffror och ett begränsat antal symboler.

Problem Åtgärder/Orsaker

Uppspelning från USB-minne	Det brusar. Det spår som spelas upp är inte ett MP3-/WMA-spår.Hoppa till en annan fil. (Lägg inte till filtillägget <.mp3> eller <.wma> till icke-MP3- eller WMA-spår.)
	“CHECK” fortsätter att blinka i teckenfönstret.Avläsningstiden varierar beroende på USB-minnet.Använd inte för många nivåer i hierarkin, för många mappar och för många tomma mappar*.Slå av strömmen och slå sedan på den igen.* Mapp som är fysiskt tom eller mapp som innehåller data men som inte innehåller fungerande MP3-/WMA-spår.
	Spår/mappar spelas inte upp i den ordning som du tänkt dig.Uppspelningsordningen avgörs av tidsstämpeln vid inskrivning. Det första spåret/mappen som skrivs in i USB-minnet blir det första spåret/mappen som spelas upp.
	“NO FILE” blinkar i teckenfönstret.Anslut ett USB-minne med spår som är kodade i ett “NO USB” visas i teckenfönstret.lämpligt format.
	“READ” och “FAILED” visas växelvis på displayen.Det totala antalet spår är inte fullt tillgängligt.
	Rätt tecken visas inte (t.ex. albumnamn). Denna apparat kan endast visa bokstäver (versaler), siffror och ett begränsat antal symboler.
	När ett spår spelas upp avbryts ljudet ibland. MP3/WMA-spåren har inte kopierats korrekt till USB-minnet.Kopiera MP3/WMA-spåren till USB-minnet igen och försök igen.
CD-växlare	“NO DISC” visas i teckenfönstret. Sätt in en skiva i magasinet.
	“NO MAG” visas i teckenfönstret. Sätt in magasinet.
	“RESET 8” visas i teckenfönstret. Anslut mottagaren och CD-växlaren korrekt och tryck på återställningsknappen på CD-växlaren.
	“RESET 1” – “RESET 7” visas i teckenfönstret. Tryck på återställningsknappen (reset) på CD-växlaren.
	CD-växlaren fungerar inte alls. Återställ mottagaren (se sidan 2).
DAB	“no SIGNAL” visas i teckenfönstret.Flytta till ett område med starkare signaler.
	“RESET 8” visas i teckenfönstret. Anslut denna apparat och DAB-tunern på rätt sätt och återställ apparaten (se sidan 2).
	“ANTENANG” visas i teckenfönstret. Kontrollera sladdar och anslutningar.
	DAB-tunern fungerar inte alls. Anslut på nytt denna apparat och DAB-tunern på rätt sätt och återställ apparaten (se sidan 2).

Problem Åtgärder/Orsaker

iPod/D.-spelaruppspelning	· iPod- eller D-spelaren slås inte på eller fungerar inte.	· Kontrollera anslutningskabeln och dess anslutning.· Uppdatera firmware-versionen.· Ladda batteriet.
	· Ljudet är förvängt. Avaktivera equalizern på antingen enheten eller iPod-/D.-spelaren.
	· “NO IPOD” eller “NO DP” visas i teckenfönstret.	· Kontrollera anslutningskabeln och dess anslutning.· Ladda batteriet.
	· Uppspelningen stannar. Hörlurarna kopplas bort under uppspelning. Starta om uppspelningsfunktionen med kontrollpanelen (se sidan 19).
	· Inget ljud hörs när en iPod nano-spelare ansluts.	· Koppla bort hörlurarna från iPod nano-spelaren.· Uppdatera iPod nanos firmware-version.
	· Inget ljud hörs.· “ERROR 01” visas på skärmen när du ansluter en D.-spelare.	Koppla bort adaptern från D.-spelaren. Anslut den sedan igen.
	· “NO FILES” eller “NO TRACK” visas i teckenfönstret.	Inga spår lagras. Importera spår till iPod- eller D.-spelaren.
	· “RESET 1” – “RESET 7” visas i teckenfönstret. Koppla bort adaptern från både enheten och iPod-/D.-spelaren. Anslut den sedan igen.
	· “RESET 8” visas i teckenfönstret.	Kontrollera anslutningen mellan adaptern och enheten.
	· Kontrollerna på iPod- eller D.-spelaren fungerar inte efter det att den kopplats bort från enheten.	Återställ iPod- eller D.-spelaren.

• Microsoft och Windows Media är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder.
• iPod är ett varumärke, som tillhör Apple Computer, Inc. och är registrerat i USA och andra länder.

Specifikationer

FÖRSTÄRKARE
Maxeffekt:
Främre/Bakre: 50 W per kanal
Kontinuerlig uteffekt (RMS):
Främre/Bakre: 19 W per kanal till 4 Ω, 40 Hz till 20 000 Hz vid högst 0,8% total harmonisk distorsion.
Belastningsimpedans: 4 Ω (4 Ω till 8 Ω tolerans)
Tonkontrollintervall:
Bas: ±12 dB vid 60 Hz
Mellanfrekvenser: ±12 dB vid 1 kHz
Diskan: ±12 dB vid 10 kHz
Frekvensrespons: 40 Hz till 20 000 Hz
Signal-brusförhållande:	70 dB
Utljudsnivå/Impedans: 2,5 V/20 kΩ belastning (full skala)
Utgångsimpedans: 1 kΩ
Andra uttag: CD-växlaren, rattens fjärrinkoppling, USB-ingångsuttag

RADIO
Frekvensintervall:
FM: 87,5 MHz till 108,0 MHz
AM: MV: 522 kHz till 1	620 kHzLV: 144 kHz till 279 kHz
FM-mottagning
Användbar känslighet:	1,3 dBf (1,0 μV/75 Ω)
50 dBstöravständskänslighet:	16,3 dBf (1,8 μV/75 Ω)
Alternativkanalselektivitet(400 kHz):	65 dB
Frekvensrespons: 40 Hz till 15 000 Hz
Kanalseparation: 30 dB
MV Tuner
Känslighet/Selektivitet:	20 μV/35 dB
LV Tuner
Känslighet: 50 μV

CD-SPELARE/USB-MINNE
Typ: CD-spelare
Signaldetektor:	Kontaktlös optisk upptagningslins (halvledarlaser)
Antal kanaler:	2 kanaler (stereo)
Frekvensrespons:	5 Hz till 20 000 Hz
Dynamiskt omfång:	96 dB
Signal-brusförhållande:	98 dB
Svaj:	under mätgränsen
MP3-avkodningsformat: (MPEG1/2 Audio Layer 3)
Max. bithastighet:	320 kbit/sek
WMA (Windows Media® Audio) avkodningsformat:
Max. bithastighet:	192 kbit/sek
Spelbart USB-minne:
Format:	FAT 12/16/32
Förvaring: Mindre än	4 GB (1 partitionstyp)
Spelbart ljudformat: MP3/WMA
Max. ström:	Mindre än 500 mA

ALLMÄNT
Strömförsörjning:
Driftsspänning:	Likström 14,4 V(11 V till 16 V tolerans)
Jordningssystem:	negativ jord
Driftstemperatur:	0°C till +40°C
Mätt (bredd × höjd × djup): (ungefär)
Installationsstorlek:	82 mm × 52 mm × 150 mm
Panelstorlek:	188 mm × 58 mm × 12 mm
Vikt:	1,4 kg (exklusive tillbehör)

Design och specifikationer kan komma att ändras utan att detta meddelas.

CH: Lyser kun när CD-CH er valgt som afspilningskilde.

• Standser midlertidigt/stopper eller genoptager afspilningen med D ▼.
• Åbner hovedmenuen med ▲ U.

Indstil på en station manuelt

I trin ③ ovenfor...

1

[Hold]

Kun muligt på JVC MP3-kompatibel- CD-omskifter

- På MP3/WMA/USB kan du springe spor over i samme mappe.

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

PROBLEMER med betjeningen?

Nulstil apparatet.

Se mere pa siden vedrorende nulstilling af dit apparat.

Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet.

Europarepresentant för Victor Company of Japan, Limited är: JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Tyskland

Kære kunde
