Produkttyp	Sulky / Barnvagn (Duo Combi / 3-i-1)
Märke	Emmaljunga
Modell	Mondial
Lämplig för	Ett barn från födseln till 3 år (max 15 kg)
Användning av liggdel	0–6 månader (barnet kan inte sitta utan stöd), max 9 kg
Användning av sittdel	Från 6 månader (barnet kan sitta utan stöd) till 3 år, max 15 kg
Liggdel yttermått (L x B)	860 mm x 450 mm
City Liggdel yttermått	795 mm x 430 mm
Maximal vikt på fotstöd	3 kg
Varukorg max last	5 kg (placera tyngre föremål i mitten)
Kåpa ficka max last	250 g
Rekommenderat däcktryck	28 PSI (1,8 bar) eller 35 PSI (2,5 bar) – se märkning på däcket
Chassityp	UniQ 310, justerbar handtagshöjd, fjädring, parkeringsbroms
Fästsystem	Easy Fix – klickmekanism för liggdel och sittdel
Selar	5-punktssele med axelskydd, höftbälten, grenrem och spänne
Standarder	DIN EN 1888:2003+A1:2005+A2:2005+A3:2005, EN 1466:2008
Ingående tillbehör	Liggdel, sittdel, kåpa, förkläde, regnskydd, madrass, Hi Pro huvudskydd, avtagbart innerfoder, fotstödskåpa, sittdelsförkläde, frontskydd
Skötselråd	Handtvätta tyger (kåpa, sits, innerfoder); torka av selen med fuktig trasa; smörj hjulaxlar och fjädring var tredje månad; rengör bromssystemet regelbundet
Allmänna varningar	Lämna aldrig barnet utan uppsikt; använd alltid selen; aktivera bromsen när vagnen står stilla; använd inte för löpning eller skridskoåkning; tillsätt inte extra madrass tjockare än 45 mm

Vanliga frågor - Mondial Emmaljunga

Hur fäster jag liggdelen på chassit?

Aktivera parkeringsbromsen. Tryck liggdelen ned i Easy Fix-låsmekanismen på båda sidor tills du hör ett klick. Kontrollera alltid att den sitter fast innan användning.

Vilken är maxvikten för ett barn i liggdelen?

Liggdelen är lämplig för ett barn upp till 9 kg, och endast för ett barn som inte kan sitta utan stöd, rulla över eller resa sig upp på händer och knän (vanligtvis 0–6 månader).

Kan jag använda vagnen för jogging eller skridskoåkning?

Nej, produkten är inte lämplig för löpning eller skridskoåkning. Den är designad endast för promenader.

Hur justerar jag ryggstödet på sittdelen?

För att höja ryggstödet, tryck det framåt tills det låses i ett av fyra lägen. För att sänka, tryck på ryggstödets justeringsspak och fäll ryggstödet till önskat läge. Tryck alltid på ryggstödet för att säkerställa att det är låst.

Hur rengör jag kåpan?

Ta bort kåpan och sträck ut den. Duscha insidan med ljummet vatten och mild flytande tvål. Skölj noggrant och låt den dropptorka helt utsträckt. Tvättas inte i maskin.

Vilket är det rekommenderade däcktrycket?

Kontrollera märkningen på däcken: vanligtvis 28 PSI (1,8 bar) eller 35 PSI (2,5 bar). Håll rätt tryck för optimal prestanda.

Hur fäller jag ihop chassit?

Ta först bort liggdelen eller sittdelen. Sänk handtaget något, tryck sedan på frigöringsknapparna på varje sida medan du drar de två chassilåsen uppåt. Fäll handtaget framåt och fäll ihop chassit. För att göra det mer kompakt, ta bort hjulen genom att trycka på hjulnavets frigöringsknappar.

Är sittdelen vändbar?

Ja, sittdelen kan fästas i både framåtvänd och bakåtvänd riktning. Använd Easy Fix-systemet för att fästa den i antingen orientering.

Hur ofta ska jag smörja hjulaxlarna och fjädringen?

Det rekommenderas att smörja hjulaxlarna och fjädringen var tredje månad. Rengör axlarna med en trasa innan du applicerar vaselin eller motorolja.

Vilka tillbehör ingår i Mondial-vagnen?

Lådan innehåller: 1 sittdel (med 5-punktssele), 1 set axelskydd, 1 hopfällt chassi med varukorg, 4 hjul, 1 bruksanvisning, 1 regnskydd, 1 madrass, 1 Hi Pro huvudskydd, 1 liggdel, 1 sitsfoder, 1 avtagbart innerfoder, 1 kåpa, 1 fotstödsfoder, 1 sittdelsförkläde, 1 frontskydd och 1 förkläde till liggdelen.

BRUKSANVISNING Mondial Emmaljunga

OBSERVERA! Denna produkt är avsedd för transporten av ett (1) barn från 0 månader - 3 år med en vikt av maximalt 15 kg.

WARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt.

VARNING! Denna produkt är inte avsedd för jogging, skatting/inlines.

WARNING! Liggdelen / liften är endast avsedd för ett bam som inte kan sitta upp själv, rulla över på sidan eller kan resa sig på händer och knäna. Maxvikt av barnet: 9 kg. WARNING! Använd aldrig liggdelen / liften på en stativ.

Den yttre längden / bredden av liggdelen är 860 mm / 450 mm. Den yttre längden / bredden av City korgen är 795 mm / 430 mm. Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm. Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

LÄR DISSE INSTRUKTIONER OMHYGGELIGT F∅R BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT BÄRNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE F∅LGER DISSE INSTRUKTIONER!

Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Innehållsförteckning

Avsnitt

Kartongens innehåll 3

Emmaljungas originaltillbehör.... 3

Vagnens delar....4-5

Viktig säkerhetsinformation 6-9

Montering av liggdel 10-11

Hur du använder liggdelen 12-13

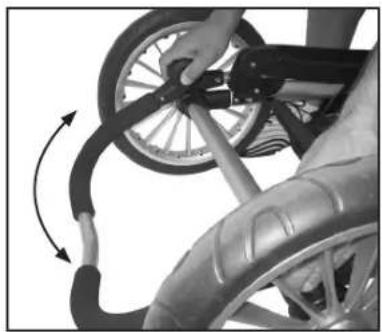

Montering & användning av UniQ 310 chassit ..... 14-16

Hur du använder sittdelen 20

Skötsel och underhåll 21-22

Service dokumentation 23

Leverans kontroll 24

Service kontroll....25

Kartongens innehåll

Duo Combi

Edge & Mondial

1 st. sittdel med 5-punktssele
1 set axelvaddar för sele
1 st. hopfällt chassi med varukorg
4 st. hjul
1 st. regnskydd
1 st. instruktionsmanual
1 st. madrass
1 st. Hi Pro huvudskydd
1 st. liggdel
1 st. sittdelsklädsel
1 st. löstagbart innertyg
1 st. sufflett
1 st. fotstödssklädsel
1 st. fotsack
1 st. frambågsskydd
1 st. vindskydd för liggdel

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn finns i vår katalog och hos våra auktoriserade återförsäljare.

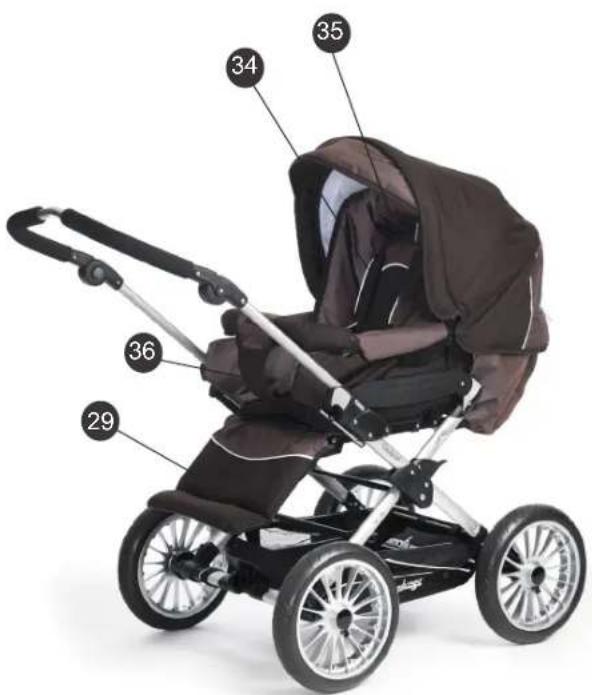

Vagnens delar

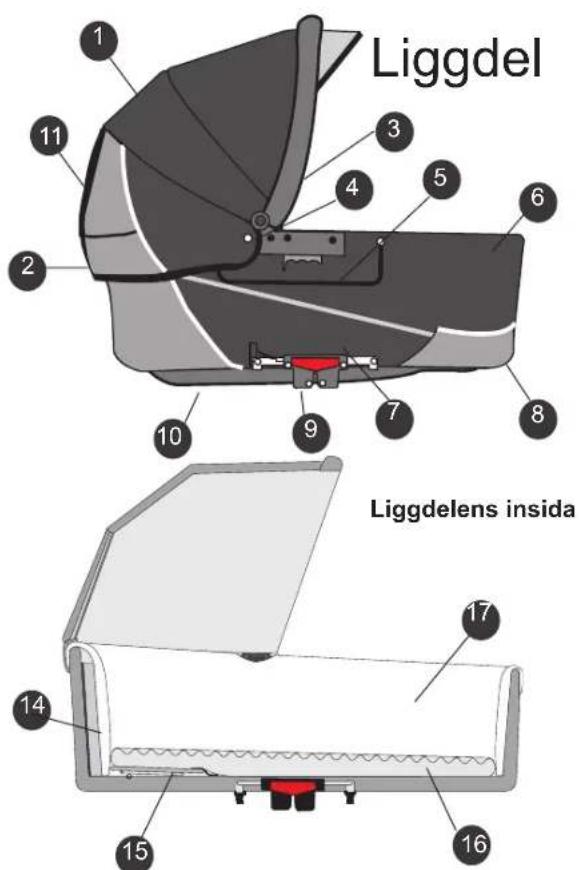

Liggdel

1. Sufflett
2. Sufflettkrage
3. Tryckknapp, klädsel
4. Tryckknapp, krage
5. Bärhandtag
6. Vindskydd
7. Ficka
8. Ventilationsspak
9. Easy Fix Fäste
10. Vaggmedar
11. Ventilationsöppning (vissa modeller)
12. Sufflettfäste
13. Sufflettfäste insticksdel
14. Hi Pro Huvudskydd
15. Ryggstöd
16. Madrass
17. Innertyg

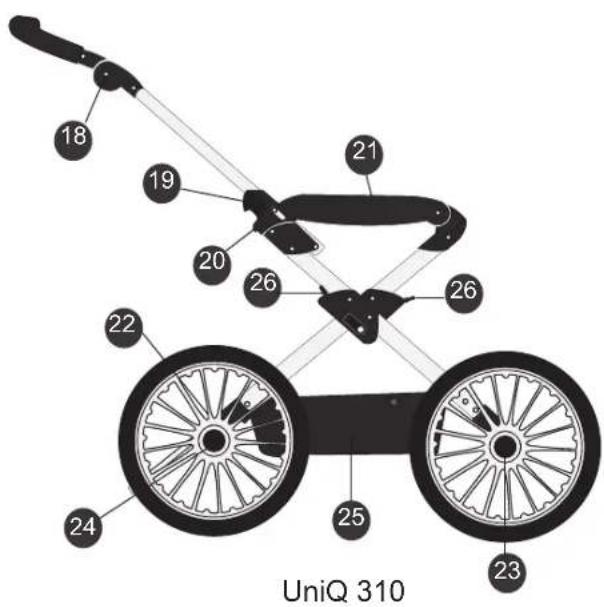

Chassi

1. Ställbart styre
2. Chassilås
3. Säkerhetsknapp
4. Easy Fix kâpa
5. Parkeringsbroms
6. Frigöringsknapp, navkapsel
7. Navkapsel
8. Varukorg
9. Fjädring

Vagnens delar

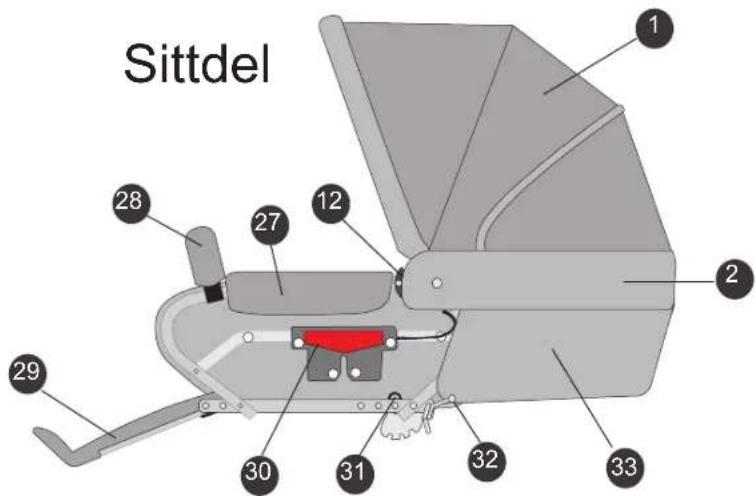

Sittdel

1. Armstöd
2. Frambåge med skydd
3. Fotstöd
4. Easy Fix Fäste
5. D-ring
6. Rygglägesspärr
7. Sufflettpåse
8. 5-punktssele
9. Ryggstöd
10. Grenband

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

WARNING Lämna aldrig barnet utan uppsikt.

WARNING Säkerställ att all fällmekanism är låst innan användning.

WARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt.

WARNING Låt inga barn leka med denna produkt.

WARNING Använd en säkerhetssele så fort barnet kan sitta självständigt.

VARNING Sitsen är inte avsedd för barn under 6 månader.

WARNING Använd alltid säkerhetsselen.

WARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt lästa innan användning.

WARNING Denna produkt är inte avsedd för joggning, skating/inlines.

WARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

WARNING Det kan vara farligt att lämna barnet utan uppsikt.

VÄRNING Använd ingen madrass som är tjockare än 45mm.

WARNING All sorts last som fästes på styret påverkar vagnens stabilitet.

VÄRNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen.

Viktig säkerhetsinformation

forts. från föregående sida:

Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

WARNING Följ tillverkarens instruktioner.

WARNING Bromsa alltid vagnen när du parkerar den.

WARNING Lämna inte barnen utan uppsikt.

WARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för.

WARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

WARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall:

WARNING Bromsa alltid vagnen när den parkeras.

WARNING Lämna inte barnen utan uppsikt.

WARNING Spänn alltid fast barnet i säkerhetsselen.

WARNING Transportera inte ytterligare barn eller väskor i vagnen.

VÄRNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen.

WARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används.

WARNING Använd inte korgen efter att barnet kan sitta självständigt.

VÄRNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element.

WARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

WARNING Låt inte barn leka utan uppsikt i närheten av korgen.

VÄRNING Använd inte korgen om någon del är trasig, skadad eller saknas.

WARNING Använd endast reservdelar som levereras eller är godkända av tillverkaren.

WARNING Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av korgen.

WARNING Inspektera regelbundet handtagen och botten på korgen efter tecken på eventuella skador eller förslitningar.

Viktig säkerhetsinformation

forts. från föregående sida:

WARNING Använd aldrig korgen på ett stativ.

WARNING Lämna inte barnet utan uppsikt.

WARNING Använd endast korgen på ett fast, horisontellt, plant och torrt underlag.

Varningstext enligt EN 1466:2004+A1:2007

• Barnets säkerhet är ditt ansvar.
• Denna produkt är enbart avsedd för transporten av ett (1) barn från 0 mån med en vikt av maximalt 15kg. Använd vagnen enbart upp till det antal barn den är konstruerad för.
• Sittdelen/Sittvagnen är avsedd för transporten av ett barn från 6 månader upp till en vikt av maximalt 15 kg.
• Korgen får endast användas för transport av ett barn i åldern 0 till 6 månader upp till en vikt av maximalt 9kg. Produkten är inte lämplig för ett barn som kan sitta självständigt, rulla runt eller stödja sig på knä eller händer.
• Med lift (originaltillbehör) kan vagnen användas från födseln.
• UniQ chassi skall endast användas tillsammans med en Edge/Mondial korg eller en Type A sittdel.
• Följ skötsel- och underhållsinstruktionerna.
• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.
• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.
• Maxvikt för ett barn på en eventuell ståbräda, 20kg.
• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.
• Placera inga föremål på suffletten. Använd aldrig vagnen utan sufflett. Fickan i suffletten är enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250g.
• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.
• Vagnen är avsedd endast för transport. Använd aldrig vagnen som säng för ditt barn.
• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.
• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.
• Parkera aldrig vagnen i en backe eller på lutande underlag.
• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.
• Använd aldrig produkten om någon del är defekt eller skadad.

Viktig säkerhetsinformation

forts. från föregående sida:

• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.
• Ta alltid ur barnet innan vagnen fälls.
• Lägg inte i ytterligare madrasser i korgen och använd endast den madrass som levererades med produkten eller annan madrass rekommenderad av Emmaljunga.
• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.
• Vid användning av lift ska denna alltid vara fastspänd i vagnens D-Ringar. Kontrollera även att liggdelens/liftens bärremmar sitter ordentligt fast. Hårdliftens bärremmar ska sitta innanför hårdliftens minisufflett.
• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.
• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.
• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.
• Använd aldrig liggdelen på ett stativ.
• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.
• Sittdel eller liggdel får inte användas som bilbarnstol.
• Lämna alltid korgens bärselar utanför korgens sidor vid användning.
• Den yttre längden / bredden av liggdelen är 860 mm / 450 mm.
• Den yttre längden / bredden av City korgen är 795 mm / 430 mm.
• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.
• Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

Montering av liggdel

1

Montering av liggdelen

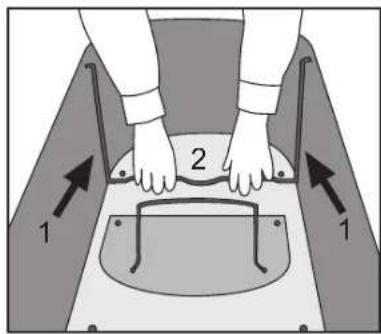

- Ta bort plastpåsen från madrass, klädsel, huvudskydd samt innertyg. Skjut in metallstöden (1) mot bottnen (2). Bottenplattan är gjord i plast.

WARNING

- Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastpåsen.

- Kontrollera att de båda metallstöden sitter fast så att vagnens stabilitet och säkerhet inte äventyras.

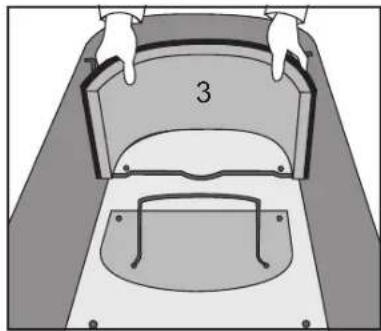

- Placera huvudskyddet (3) runt liggdelens huvudände.

2

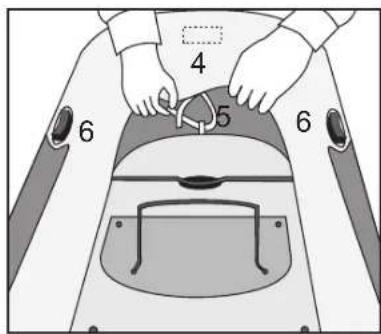

- Trä innertyget runt liggdelens kanter. Sätt fast kardborrebandet (5) på liggdelens huvudända (4). Kontrollera att hålen (6) på varje sida av fodret krängs över sufflettfästena (ett på varje sida av liggdelen).

3

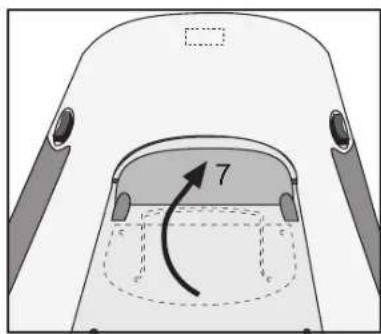

• Fäll över ryggstödet (7) till liggläge.

4

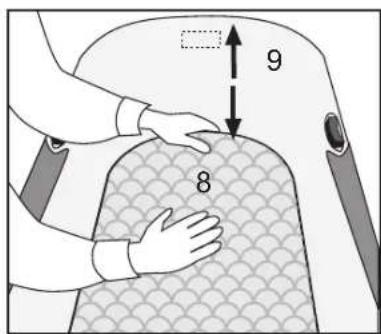

• Lägg i madrassen (8).

5

WARNING

- Djupet mellan madrassens eller andra bäddtillbehörs överdel och liggdelens övre kant (9), måste vara minst 150 mm när madrass och bäddtillbehör ligger på plats. Använd enbart madrasser med en tjocklek på max 45 mm.

- Exklusivmadrassen består av en kombination av fiberfill och polyeterfyllning. Se till att du lägger madrassen med den hårdare polyeterfyllningen neråt i vagnen.

10

Montering av liggdel

6

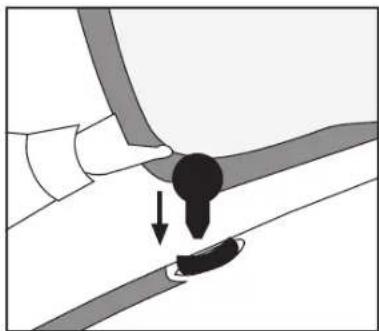

- Sätt fast suffletten genom att trycka in sufflettens insticksdel i liggdelens sufflettfäste. Kontrollera att de snäpper i läge.

7

- Tryck fast sufflettens tryckknappar mot plasthållarna (10) på varje sida. Tryck fast kragen (11) på liggdelen.

WARNING

Vagnen levereras med sufflett och den måste alltid vara monterad när vagnen används.

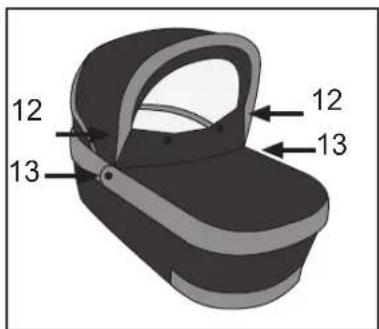

8

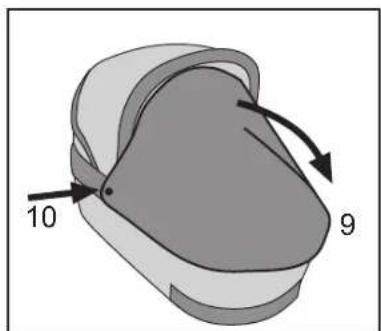

- Tryck fast vindskyddet på suffletten (12) och sufflettfästena (13) på respektive sida.

VIKTIGT

- Suffletten får inte fällas ned med påsatt vindskydd utan att tryckknapparna (12) lossats.

Hur du använder liggdelen

1

2

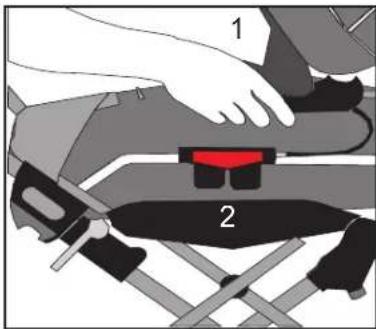

Montera liggdelen på chassit

• Bromsa vagnen.

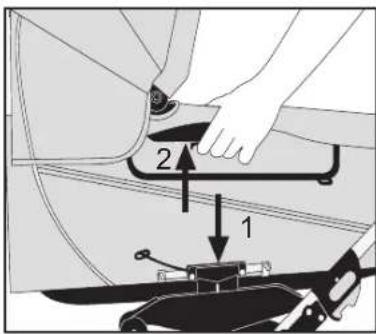

• Tryck ner liggdelen i Easy Fix låsfästet (1) tills det "klickar in" på båda sidor.

WARNING

- Kontrollera innan användning att sittdelen sitter ordentligt fast.

Lösgöra liggdelen från chassit

• Bromsa vagnen.
• Tryck in Easy -Fix handtagen (2) på båda sidor av liggdelen och lyft samtidigt liggdelen rakt upp från chassit.

VIKTIGT

- Du måste lyfta bort liggdelen innan du fäller ihop chassit.

WARNING

- Låt aldrig något barn finnas i vagnen då den fälls upp/ned.

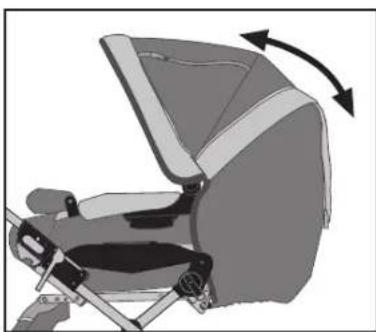

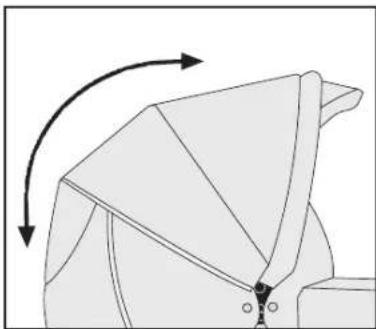

Justera suffletten

- Justera suffletten genom att dra den varsamt i framkanten framåt/bakåt till önskat läge.

Justera ej suffletten med vindskyddet fastknäppt.

VIKTIGT

• Lyft aldrig liggdelen genom att hålla i suffletten.
• Lyft aldrig i överdelen när den är monterad på chassit.

Justera ryggstödet

- Lyft ryggstödet (3), tryck på stålramen (4) så att den vilar mot metallstöden.

Justera ventilationssystemet

• Öppna spjället genom att dra spaken (5) mot dig.
• Stäng spjället genom att föra spaken (5) från dig.

VIKTIGT

- På liggdelens botten finns det fästpunkter för en separat sele som uppfyller BS 6684

Vaggfunktionen

- Liggdelen kan användas som en vagga (6) inomhus på ett jämt horisontellt underlag.

WARNING

• Ställ aldrig liggdelen i närheten av trappor, uppe på bord eller på andra ställen där den kan falla ner.
• Använd inte liggdelen som vagga utomhus eller på ojämna ytor.
• Använd inte liggdelen som en säng till ditt barn.

Hur du använder liggdelen

6

Justera myggnätet (Finns endast på vissa modeller)

- Öppna dragkedjan på sufflettens insida. Dra försiktigt ut nätet (8) ur fickan.

WARNING

- Stoppa alltid tillbaka nätet i fickan när det inte används.

Modeller som inte har myggnät: Använd endast myggnät som passa vagnen och som sitter fast, så att barnet inte kan komma åt och dra i det.

8

- Trä nätet runt om vindskyddets kant (9).

Fäst myggnätets plastkrokar i sufflettens gummibandsöglor (10) på båda sidor.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över suffletten och ligg- eller sittdelen. Observera att regnskyddet är öppet vid sufflettöppningen.
• Använd det regnskydd som medföljer vagnen.
• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.
• Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

- Avlägsna plastskydden (1) från axlarna. Spara dem för framtida bruk.

VIKTIGT

- Axlarna är infettade och kan lämna märken på textilier.

WARNING

- Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastskydden.

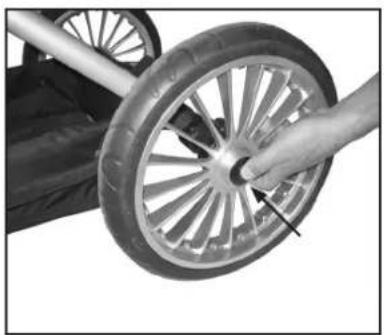

- Se till att parkeringsbromsen är i uppfällt läge. Tryck på navkapselns frigöringsknapp (2), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats.

WARNING

- Kontrollera att hjulet sitter fast ordentligt och inte går att dra av axeln.

Upprepa samma procedur för alla fyra hjulen.

WARNING

- Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

- Bromsa vagnen genom att trycka ned parkeringsbromsen med foten (3).

- Fäll upp styreshandtaget (4) medan du håller emot på chassits sida (5).

- Säkerhetsknappen (6) aktiveras automatiskt för att förhinda oavsiktlig nedfällning)

WARNING

- Chassilåsen (7) måste klicka in i låst läge.

- Kontrollera alltid, innan du använder vagnen, att båda chassilåsen (7) är i låst läge efterson vagnen annars kan vara farlig att använda.

Användning av UniQ 310 chassit

1

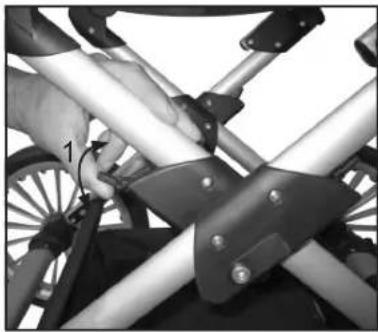

Hur man använder fjädringen

När vagnen använts ett tag kan man återställa fjädringens hårdhet.

• Ta ur barnet ur vagnen innan du justerar fjädringen.
- Justera fjädringen genom att trycka knappen (1) upp eller ner. Det sitter en knapp på var sida av chassit. År knappen tryckt upp mot chassit stramar fjädringen åt och omvändt om den är tryckt ner från chassit. Det går att justera två fjädrar på varje sida av vagnen, ena sidan är till framhjulen och den andra till bakhjulen.
- Upprepa på andra sidan av chassit - kontrollera att samma läsläge används på båda sidor.

WARNING

- Fjädringen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

Använda parkeringsbromsen

• Bromsa vagnen genom att trycka ned bromspedalen med foten.
• Lossa bromsen genom att lyfta bromspedalen uppåt.

WARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned parkeringsbromsen.
  • Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.
• Parkera aldrig vagnen i en backe.
• Kontrollera att bromskransarna sitter ordentligt fast på alla fyra hjulen.
• Kontrollera alltid att bromspinnen sitter fast i hjulens bromskransar när vagnen är bromsad.

WARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Ta bort överdelen från chassit
- Fäll ihop chassit genom att trycka styret lätt neråt, håll inne säkerhetsknappen (3, en på var sida) och dra samtidigt de två chassilåsen (4, en på var sida) uppåt.

WARNING

För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av chassit.

- Håll uppe chassilåsen och fäll styret framåt.

• Fäll nu över styret helt.

Användning av UniQ 310 chassit

6

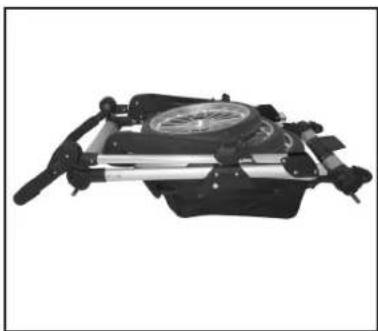

- Chassit kan nu fällas i hop helt. Justera eventuellt det justerbara styret så att chassit tar minsta möjliga plats.

7

- Om du önskar att chassit ska bli ännu mer kompakt kan du ta bort hjulen genom att trycka in navkapselns frigöringsknapp och dra av hjulet.

VIKTIGT

- Torka av smuts från axlarna om dem är smutsiga.

8

- Torka av smuts från axlarna innan du monterar på hjulen igen.

9

Hur du justerar höjden på styret

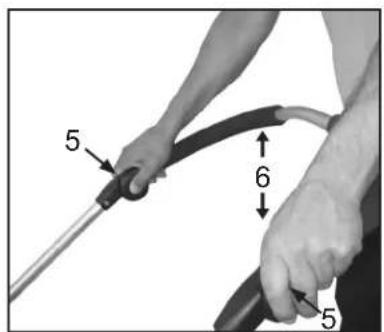

• Justera höjden på styret genom att samtidigt trycka in de grå knapparna på utsidan av styret (5). Håll knapparna intryckta och ställ därefter styret i önskat läge (6).
• För att få den mest behagliga körställningen, ska styreshöjden ställas in så att händerna vilar på styret och inte så att man pressar ner på styret när man går med den.

10

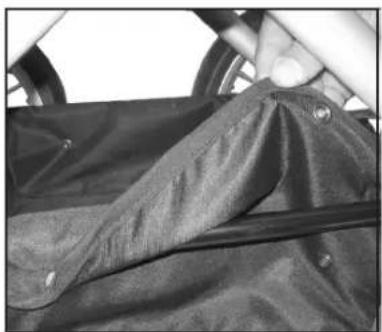

• Varukorgen är monterad vid leverans, men kan monteras bort vid tvätt. Se tvättråd under Skötsel och underhåll.
• Detta görs genom att öppna tryckknapparna.

Montera sittdelen och 5-punktsselen

- Tryck in rygglägesspärren (1). För upp ryggstödet till sitt översta läge (2).

2

- Lossa axel- och midjebanden från selens lås innan du monterar sittdelen. Trä klädselns ryggficka (3) över sittdelens ryggstöd.

3

• Trä axelbanden (4) genom hålen i klädselns rygg.
• Trä midjebanden (5) genom hålen i klädselns sits.
• Trä grenbanden (6) genom hålen i bas och sittdel.

4

- Trä axelvaddarna (7) över de två axelbanden. Fäst axelbanden i midjebanden med snäpplåset (8).

- Kontrollera att båda midjebanden sitter stadigt i båda D-ringarna - en på varje sida om sittdelen.

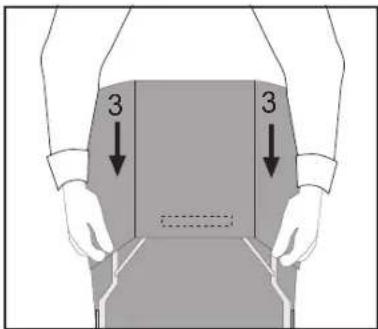

- Se till att klädselns ryggficka är nerdragen så långt det går över ryggstödets ram.

WARNING

- Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

6

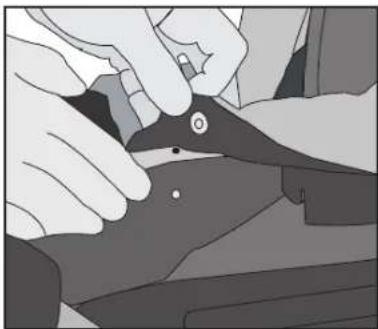

- Tryck fast båda tygarmstöden över sittdelens sidor.

7

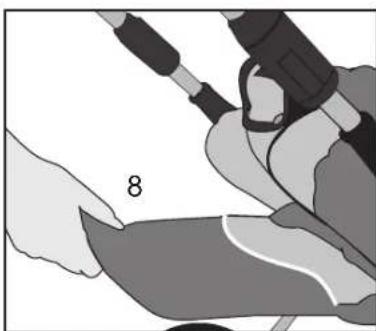

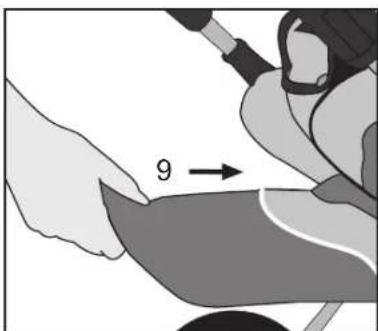

- Trä fotstödets ficka (9) över fotstödet och tryck fast tryckknapparna genom hålen i bottenplattan. - Fotstödsklädseln är vändbar.

WARNING

• Låt aldrig barnet/barnen stå på fotstödet!

8

Montera frambågsskyddet

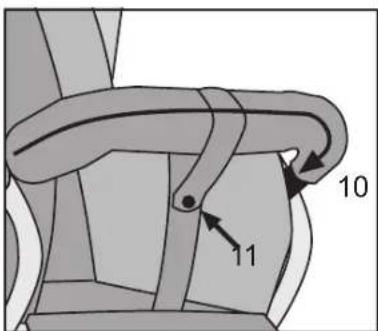

- Trä frambågsskyddet (10) över frambågen och dra åt blixtlåset. - Tryck fast grenbandet (11) runt frambågsskyddet.

• Tryck in de båda insticksdelarna, ett på varje sida om suffletten, i plasthållarna på sittdelen (en på varje sida). Se till att de snäpper på plats.
• Knäpp sedan fast suffletten med tryckknapparna på båda sidorna.

- Öppna sufflettpåsen på undersidan av suffletten med blixtlåset och dra försiktigt ut sufflettpåsen.

- Fäst sufflettpåsens (12) båda plastkrokar (13) på metallstången (14). - Modeller med tryckknappar på sufflettpåsen: Tryck fast de båda tryckknapparna på sufflettens nederkant på ryggstödets baksida.

VIKTIGT

- Suffletten ska alltid vara monterad när vagnen används och tryckknap parna / krokarna ska alltid vara fasttryckta.

Montera fotsack

- Trä fotsacken över fotstödet mot sufflettens framsida. Fäst den med de fyra tryckknapparna, två stycken på var sida.

VIKTIGT

- Suffletten får inte fällas ned när fotsacken är fastknäppt vid suffletten.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över suffletten och ligg- eller sittdelen. Observera att regnskyddet är öppet vid sufflettöppningen.
• Använd det regnskydd som medföljer vagnen.
• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.
• Låt regnskyddet torka ordentligt innan det läggs tillbaks i påsen.

Hur du använder sittvagnen

1

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget (1) och tryck ner Easy Fix fästet i beslagen på båda sidorna (2) så att den låser sig med ett "klick".
• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (1) på båda sidorna samtidigt och lyft överdelen uppåt.
• Sittdelen kan sättas fast i båda färdriktningarna.

WARNING

• Låt aldrig något barn finnas i vagnen då den fälls upp / ned.
• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att överdelen sitter fast, innan ni använder vagnen.
• Lyft aldrig i överdelen när den är monterad på chassit

2

Justera 5-punktsselen

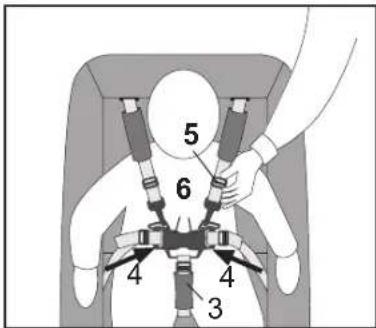

• Placera grenbandet (3) mellan barnets ben och upp mot midjan. Trä in midjebanden (4) i selens läs tills de "klickar" på plats. Kontrollera att midjebanden är fastspända.
• Justera alla banden med hjälp av glidspännet (5).
• Du lossar axel- och midjebanden genom att trycka på knapparna (6) mitt på selens lås.
  I änden på vardera midjeband finns det fästpunkter för en separat sele som uppfyller BS 6684.

3

- Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastspänd i vagnens D-ringar

Justera ryggstödet (bild 3)

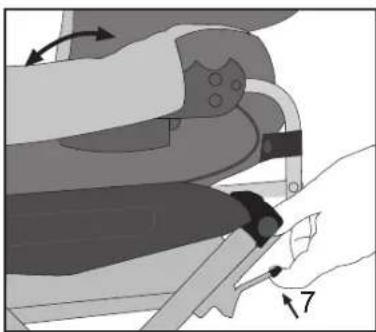

• Höja ryggstödet: Res ryggstödet till önskat läge genom att trycka det uppåt.
• Sänka ryggstödet: Tryck in rygglägesspärren (7) och fäll ryggstödet till önskat läge.

WARNING

- Kontrollera att ryggstödet är låst i ett av sina fyra lägen genom att trycka ryggstödet bakåt tills det läser i ett av lägena.

4

• Justera suffletten genom att varsamt dra framkanten framåt/bakåt till önskat läge.
• Vissa vagnmodeller är utrustade med ett myggnät som är insydd i sufletten. Vid behov kan myggnätet dras över fotstödet och fästes med plastkrokarna

VIKTIGT

• Lyft aldrig sittdelen genom att hålla i suffletten.
• Lyft aldrig i överdelen när den är monterad på chassit.

WARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

5

• Fotstödet kan ställas in i två lägen. Fotstödet justeras till sitt nedersta läge genom att man lyfter upp spärren vid sidan av fotstödet och dra fotstödet utåt och neråt.
• Fotstödet justeras till vågrätt läge genom att man drar upp fotstödet och trycker in den i vågrätt läge mot vagnen.
• Försäkra er om att fotstödet låst sig i önskat läge före användning.
• Fotstödsklädseln är vändbar

WARNING

- Låt aldrig barnet/barnen stå på fotstödet.

Skötsel och underhåll

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.
• Använd alltid regnskyddet vid snöfall eller regn.
• Förvara aldrig vagnen på kalla eller fuktiga platser.
• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.
• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.
• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat

Regelbunden översyn

- Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, är du skyldig att ta bort dem med kromput-smedel.

Viktigt! Pulverlackerade chassi eller lackade fälgar får absolut inte behandlas med kromputsmedel, eftersom färgen kommer att påverkas.

- Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Kontrollera att:

• alla chassilås fungerar korrekt.
• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.
• inga plastdetaljer är skadade.
• alla hjullager är i god kondition.
• alla kardborreband sitter ordentligt fast.
• alla tryckknappar sitter ordentligt fast på fotstödet.
• att elastiska band inte förlorat sin elasticitet.
• säkerhetsbygeln är intakt och kan röra sig fritt.
• parkeringsbromsen fungerar och att bromsgummit är intakt.
• lufttrycket är korrekt (se märkning på däck 28 PSI = 1,8 bar; 35 PSI=2,5 bar)
• Kontrollera regelbundet handtagen och botten av liggdeln / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.
• Produkten du valt följer köplagen som gäller från den 1 juli 2002. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

WARNING

- Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

• I parkeringsbromsen finns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.
• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.
• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen, hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden. Smörj även låsen på hjulen under samma regelbundna intervall.
• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan nämnda underhåll vid behov.

Skötsel och underhåll

Tvättråd

- Sufflett:

Lyft av och fäll upp suffletten. Skölj av sufflettens insida (fodret) med ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka suffletten i utfällt läge. Duo Combi: Sufflettens avtagbara delar tvättas enligt ovan. Tvilling Sportvagn: Hantera fodret (non-wovenmaterial) varsamt.

- Sittdelsklädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. Sedan du lossat klädseln kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

- Frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

- Löstagbart innertyg:

Vi rekommenderar handtvätt. Hantera fodret (non-wovenmaterial) varsamt. Dropptorka.

- Madrass:

Exklusivmadrassen består av en kombination av fiberfill och polyeterfyllning.

Vi rekommenderar handtvätt. Madrassen kan även tvättas tillsammans med överdraget i 40 graders maskintvätt, men då måste fiberfill-fyllningen slätas i form efter tvätten. Dropptorka. Observera att polyetermadrassen inte innehåller blekmedel och därför är/ blir gult.

• Liggdel:

Ta bort sufflett, löstagbart innertyg, huvudskydd, madrass och vindskydd. Torka av klädselns utsida och fodret med en fuktig trasa. Ingen handtvätt. Torka liggdelen i utfällt läge. Se till att underdelens träplatta (gäller Smart) inte blir blöt.

- Huvudskydd:

Torka av plasten med en fuktig trasa och därefter med en torr.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull och 35 % polyester) används medelvarmt strykjärn (110°C).
• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsfickan.
• Du kan impregnera klädseln på nytt efter tvätten (med t. ex. Scotchgard™). Gör alltid detta innan du monterar vagnen på nytt.

WARNING

- Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

WARNING

- Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual.

VIKTIGT

Tvättråd för Leatherette klädslar:

Vagnarna i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Emmaljunga

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn.

Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgärdat samt en notering med datum att servicen är utförd.

Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav.

Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

0

Datum, stämpel, kundens namn, underskrift;

6 män kontroll

6

Datum, stämpel, kundens namn, underskrift;

12 mån kontroll

12

Datum, stämpel, kundens namn, underskrift;

24 mån kontroll

24

Datum, stämpel, kundens namn, underskrift;

36 mân kontroll

36

Datum, stämpel, kundens namn, underskrift;

SE

Emmaljunga

Leveranskontroll

1. Kontroll av rätt levererat antal.

□ 1 st. sittdel med 5-punktssele
□ 1 set axelvaddar för sele
□ 1 st. hopfällt chassi med varukorg
□ 4 st. hjul
□ 1 st. regnskydd
□ 1 st. instruktionsmanual
□ 1 st. madrass
□ 1 st. Hi Pro huvudskydd
□ 1 st. liggdel
□ 1 st. sittdelsklädsel
□ 1 st. löstagbart innertyg
□ 1 st. sufflett
□ 1 st. fotstödssklädsel
□ 1 st. fotsack
□ 1 st. frambågsskydd
□ 1 st. vindskydd för liggdel

□ Kontrollera chassilåsens funktion på båda sidor.
□ Kontrollera säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetsknapparna aktiveras och förhindrar hopfällning.
□ Kontrollera att sittdelen / korgen klickar i chassit och att den låses fast på båda sidor.
□ Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och läsa upp selen.
□ Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.
□ Kontrollera att ryggen på sittdelen går att justera och läser i sina fyra lägen.
□ Kontrollera att fotbrädan på sittdelen går att justera och läser i sina två lägen.

3. Hjul och broms.

□ Fetta in axeltapparna.
□ Sätt på hjulen och kontrollera att hjullåsen läser.
□ Kontrollera att parkeringsbromsen läser båda bakhjulen.

4. Okulär översyn.

□ Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.
□ Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/stängda.
□ Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

SE

Emmaljunga

Servicekontroll

Basservice

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / korgen klickar i chassit och att den läses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera att ryggen går att justera och läser i sina fyra lägen.

Kontrollera att fotbrädan går att justera och läser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt låser på axlarna.

Kontrollera att parkeringsbromsen läser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Indholdsfortegnelse

Afsnit

Kassens indhold 27

Emmaljunga Original-tilbehør 27

Vognens dele....28-29

Kontroller at bremsen låser på begge baghjul.

Les bruksanvisningen.

Advarseltekst iflg. BS 7409:1996

ADVARSEL Sett alltid på bremsen när du parkerer den.

ADVARSEL Sett alltid på bremsen när den parkeres.

Justering av ryggen.

Justering av 5-punktsselen

Justering av kalesjen

Alla rättigheter förbehålles

Med reservation för ändringar

Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Brugsanvisning for Duo Combi / 3-in-1 UniQ 310

© 2011 Emmaljunga Barnvagnsfabrik AB

Emmaljunga 2056, 280 22 Vittsjö

SVERIGE

Emmaljunga 2056, SE-280 22 Vittsjö

SCHWEDEN

Emmaljunga 2056, SE-280 22 Vittsjö

SWEDEN

Käyttöohje

© 2011 Emmaljunga Barnvagnsfabrik AB
