VQ1220PF - Dammsugare Cotech - Gratis bruksanvisning och manual

Produkttyp	Våt-/torrsugare
Modell	VQ1220PF
Märke	Cotech
Märkspänning	230 V, 50 Hz
Effektförbrukning	1250 W
Skyddsklass	IPX4
Skyddsklass	II
Undertryck	140 mbar
Sugkapacitet	1800 l/min
Behållarvolym	20 Liter
Slangdiameter	35 mm
Slanglängd	1,8 m
Nätkabellängd	4 m
Filter för våtsugning	Skumgummifilter
Filter för torrsugning	Dammfilter och filterpåse
Funktioner	Torrsugning, våtsugning, blåsfunktion
Leveransomfattning	Sugslang, 4 hjul, 3 sugrör, fogmunstycke, universalmunstycke, skumgummifilter, filterpåse, dammfilter, bruksanvisning
Säkerhetsanvisningar	Använd inte för uppsugning av brandfarliga ämnen; Barnlås (från 8 år); Jordfelsbrytare rekommenderas
Underhåll	Rengör eller byt filter, töm behållaren, kontrollera slang och kabel
Avfallshantering	Enligt lokala föreskrifter

Vanliga frågor - VQ1220PF Cotech

Hur byter jag filter vid torrsugning?

Se till att kontakten är utdragen. Ta bort överdelen med motorenheten och lägg den upp och ner. Ta försiktigt bort det gamla dammfiltret och sätt i ett nytt. Se till att filtret täcker hela filterkorgen. Montera tillbaka överdelen och fäst den med spännlåset.

Kan jag använda dammsugaren även för våtsugning?

Ja, men använd endast skumgummifiltret (G). Ta bort dammfiltret innan. Se till att skumgummifiltret är rent och torrt. Flottören avbryter sugfunktionen vid för hög vattennivå – stäng av motorn och töm behållaren.

Hur aktiverar jag blåsfunktionen?

Dra ur kontakten. Flytta sugslangen från slanganslutningen på behållaren till utblåsöppningen på motorn. Tryck in slangen och vrid den medurs för att fästa. Anslut önskat tillbehör, sätt i kontakten och slå på apparaten.

Vad gör jag om sugkraften minskar?

Kontrollera om filterpåsen eller dammfiltret är fullt eller igensatt. Byt påsen eller rengör filtret. Kontrollera även munstycke, slang och anslutningar för stopp. Se till att luftflödet inte är blockerat.

Får jag suga upp brännbara vätskor?

Nej, det är strängt förbjudet att suga upp brandfarliga ämnen som bensin, olja eller het aska. Detta kan leda till brand eller explosion. Använd apparaten endast för vatten och icke brännbara vätskor.

Hur rengör jag skumgummifiltret?

Ta försiktigt bort skumgummifiltret. Tvätta det för hand med milt rengöringsmedel och rent vatten. Låt det lufttorka helt (ca 24 timmar) innan du sätter tillbaka det.

Vad betyder skyddsklass IPX4?

IPX4 innebär att apparaten är skyddad mot stänkvatten från alla håll. Den är lämplig för användning i fuktiga miljöer men bör inte utsättas för direkt regn eller kraftig vattenstråle.

Kan jag använda apparaten utan filter?

Nej, apparaten får aldrig användas utan filter. Utan filter kan smutspartiklar tränga in i motorn och orsaka skada. Använd alltid rätt filter för aktuell sugtyp.

Hur byter jag hjulen?

Hjulen trycks helt enkelt fast på undersidan av behållaren tills de klickar på plats. De fixeras dessutom med medföljande skruvar. Skruvarna finns i plastpåsen (H).

Vad gör jag om apparaten inte startar?

Kontrollera först strömförsörjningen. Om nätkabeln eller på/av-knappen är defekt måste delen bytas av en fackman. Om behållaren är full med vätska stänger flottören av motorn – töm behållaren.

BRUKSANVISNING VQ1220PF Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara manualen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Säkerhetsinstruktioner

• Kontrollera att nätspänningen i eluttaget är 230 V AC.
• Använd inte torr- och våtsugaren till att suga upp brandfarliga ämnen/vätskor, glöd, aska eller andra heta ämnen. Brandrisk.
• Använd inte produkten till att suga upp stora saker eller metallföremål, den kan skadas!
  • Kör inte över nätkabeln med hjulen.
• Använd inte produkten om nätkabeln är skadad.
• Låt inte barn leka med produkten, den är ingen leksak!
• Håll undan hår, fingrar och löst hängande plagg från produktens öppningar och rörliga delar.
  • Använd aldrig produkten utan filter.
• Använd inte torr- och våtsugaren om munstycket är blockerat eller om någon del är deformerad.
• Använd inte torr- och våtsugaren nära spisar, ugnar eller andra värmekällor.
• Bär produkten i handtaget, dra inte i slangen eller nätsladden för att flytta den!
• Dra ur nätsladdens stickpropp när torr- och vätsugaren inte används.
• Skydda torr- och våtsugaren mot regn och fukt.
• Förvara produkten inomhus i en torr lokal mellan användningstillfällena.
• Om nätsladden blir skadad och måste bytas ut skall detta göras av tillverkaren, dess seviceställe eller motsvarande behörig person för att undvika fara.
• Produkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur den på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.
  • Låt aldrig barn leka med produkten.
• Rengöring och skötsel får utföras av barn endast i vuxens närvaro.

Varning! Elektriska apparater som kan användas nära vatten bör anslutas till elnätet via en jordfelsbrytare (utlösningsström max 30 mA inom max 30 ms).

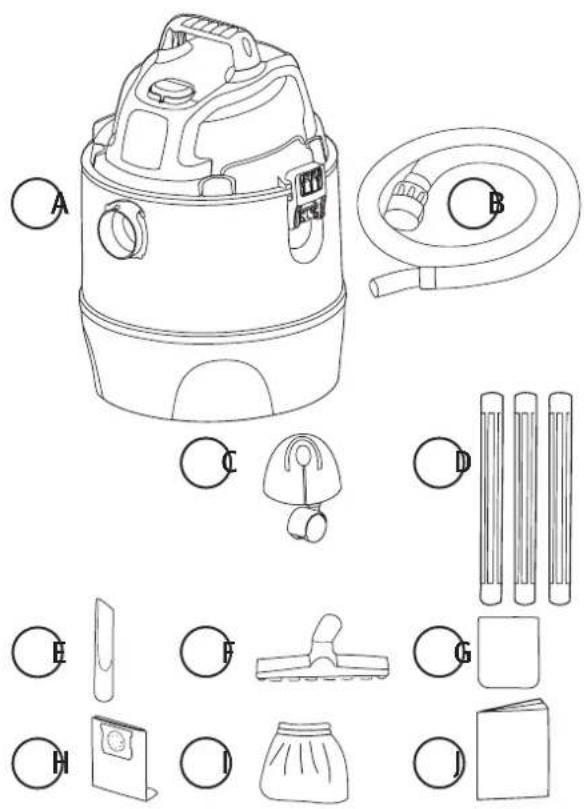

2. Förpackningen innehåller

A. Torr- & vätsugare (1×)
B. Slang (1×)
C. Länkhjul med fästskruv (4×)
D. Sugrör (3×)
E. Fogmunstycke för hörn och springor (1×)
F. Universalmunstycke för golv och mattor (1×)
G. Skumplastfilter för våtsugning (1×)
H. Filterpåse (1×)
I. Dammfilter för torrsugning (1×)
J. Bruksanvisning (1×)

Torr- & våtsugare lämplig för sugning av t.ex. slipdamm, löv, smutsvatten från tilltäppta avlopp m.m.

1. Behållare
2. Anslutning för sugslang
3. Strömbrytare
4. Handtag
5. Överdel med motor
6. Plats för tillbehör
7. Excenterlås
8. Plats för tillbehör
9. Länkhjul

1. Se till att stickproppen är urdragen.
2. Öppna excenterlåsen (7).
3. Lyft upp motor/överdel (5) och ta ur tillbehören ur behållaren (1).
4. Kontrollera att alla delar är hela och finns med i förpackningen.
5. Tryck fast länkhjulen (9) på undersidan. Tryck tills de snäpper fast och fixera med skruvarna i plastpåsen (H).
6. Torr- & våtsugaren levereras färdig för torrsugning med dammfiltret (I) monterat (se 6.1 Montering & rengöring av dammfilter om det inte är monterat).
7. Montera dammpåsen.
8. Montera skumplastfiltret (G) innan våtsugning (se 6.2 Montering & rengöring av skumplastfilter).
9. Sätt tillbaka motor/överdel (5) på behållaren (1).
10. Lås fast med excenterlåsen.
11. Montera sugslangen (B) i behållarens slanganslutning (2), tryck in och vrid sedan medurs tills den sitter fast.
12. Montera önskade tillbehör.

4. Strömbrytare

Strömbrytaren (3) har två lägen:

• I Start
  • 0 Avstängd

5. Användning

Läs varningstexten innan användning.

Kontrollera alltid innan rengöring, filtermontering, service etc. att stickproppen är urdragen.

Obs! Dammfiltret skall användas vid sugning av damm. Skumplastfiltret får endast användas vid sugning av vatten. Vid sugning av mycket finkornigt material måste alltid både dammfilter och filterpåse användas.

Garantin gäller inte om fel typ av dammpåsar har använts.

5.1 Torrsugning

1. Se till att stickproppen är urdragen.
2. Ta loss motor/överdel (5) montera dammfiltret (I) på filterkorgen, var försiktig så att inte filtret skadas.
3. Sätt tillbaka motor/överdel (5) på behållaren (1) och lås fast med excenterlåsen (7).
4. Montera sugslangen (B) i behållarens slanganslutning (2), tryck in och vrid sedan medurs tills sugslangen sitter fast. Montera önskade tillbehör på slangen.
5. Sätt i stickproppen i ett eluttag.
6. Starta motorn genom att ställa strömbrytaren (3) i läge I=ON.
7. Stäng av motorn genom att ställa strömbrytaren i läge 0=OFF när du är klar. Dra ur stickproppen.
8. Töm behållaren innan den blir helt full och rengör den efteråt.

5.2 Våtsugning

Varning: Använd inte torr- och våtsugaren till att suga upp giftiga, farliga eller brandfarliga ämnen/vätskor. Obs! Använd INTE dammfiltret vid våtsugning.

1. Se till att stickproppen är urdragen.
2. Ta loss motor/överdel (5) och töm ur behållaren (1). Ta bort dammfiltret (I) (om det är monterat) och montera skumplastfiltret (G) på filterkorgen. Sätt tillbaka motor/överdel (5) på behållaren och lås fast med excenterlåsen (7).
3. Montera sugslangen (B) i behållarens slanganslutning (2). Tryck in och vrid sedan medurs tills sugslangen sitter fast. Montera önskade tillbehör på slangen.
4. Sätt i stickproppen i ett eluttag.
5. Starta motorn genom att ställa strömbrytaren (3) i läge I=ON.
6. Stäng av motorn genom att ställa strömbrytaren i läge 0=OFF, när du är klar. Dra ur stickproppen.

Tänk på detta vid vätsugning!

• Använd endast skumplastfiltret (G) vid vätsugning.
• Se till att skumplastfiltret är rent och torrt och fäst det på filterkorgen innan vätsugningen börjar.
• Säkerhetsflottören stoppar sugfunktionen när vattnet när för högt i behållaren, innan det följer med in i motorn. Motorns varvtal ökar när sugfunktionen stoppas, stäng då av motorn med strömbrytaren och töm ur behållaren.
• Töm behållaren innan den blir helt full och rengör den efteråt.
• Rengör skumplastfiltret när det ser ut att vara igensatt. Ta bort filtret och tvätta det för hand i vatten med milt diskmedel. Låt det lufttorka.
• Tryck inte ner hela munstycket under ytan utan lämna en öppning så att luften kan passera när du suger upp stora mängder vätska.
• Kom ihåg att montera filter innan nästa användningstillfälle. Använd INTE torr- och vätsugaren utan filter!

5.3 Blåsfunktion

Varning! Använd andningsskydd och skyddsglasögon och håll undan åskådare och husdjur.

1. Se till att stickproppen är urdragen.
2. Flytta sugslangen (B) till motorns utblås med slanganslutning (10). Tryck in och vrid sedan medurs tills sugslangen sitter fast.
3. Montera önskade tillbehör på slangen.
4. Sätt i stickproppen i ett eluttag.
5. Starta motorn genom att ställa strömbrytaren (3) i läge I=ON.
6. Håll i slangen och rikta munstycket i önskad riktning.
7. Stäng av motorn när du är klar genom att ställa strömbrytaren i läge 0=OFF. Dra ur stickproppen.

6. Service och underhåll

1. Dra ALLTID ur nätsladdens stickpropp innan all service och underhåll.
2. Ta bort slangen.
3. Öppna excenterlåsen och ta bort motor/överdel från behållaren.
4. Byt eller rengör filter vid behov! Rengör behållare och slang se till att det är torrt innan produkten ställs undan till förvaring.

Kontrollera att slang, anslutningar och nätkabel är oskadade. Låt en fackman byta nätsladden om den är skadad.

1. Se till att stickproppen är urdragen.
2. Ta bort motor/överdel och lägg den upp och ner.
3. Trä över dammfiltret (I) på filterkorgen, var försiktig så att inte filtret skadas. Se till att filtret täcker hela filterkorgen! (Fig. 1–2).
4. Montera motor/överdel (5) på behållaren (1) och lås fast med excenterlåsen (7).

1. Se till att stickproppen är urdragen.
2. Ta bort motor/överdel (5) och lägg den upp och ner.
3. Ta försiktigt bort dammfiltret (I) (Fig. 3).
4. Borsta av eller skaka filtret (tänk på att göra det utomhus), tvätta det sedan för hand i vatten med milt diskmedel och skölj med rent vatten. Låt det lufttorka i 24 timmar. Sätt tillbaka filtret först när det är helt torrt (Fig. 4).

1. Se till att stickproppen är urdragen.
2. Ta bort motor/överdel och lägg den upp och ner. Ta bort dammfiltret från filterkorgen. Var försiktig så att inte filtret skadas.
3. Trä på skumplastfiltret på filterkorgen. Se till att filtret täcker hela filterkorgen! (Fig. 1–2).
4. Montera motor/överdel (5) på behållaren (1) och lås fast med excenterlåsen (7).

1. Ta försiktigt bort skumplastfiltret (Fig. 3).
2. Tvätta filtret för hand i vatten med milt diskmedel och skölj med rent vatten. Låt det lufttorka och sätt tillbaka filtret (Fig. 4).

7. Felsökning

Motorn startar inte. 1.	Ingen ström i eluttaget.2. Fel i strömbrytare, nätsladd eller motor.3. Behållaren är full av vätska.	1. Kontrollera.2. Låt en kvalificerad tekniker kontrollera och byta ut defekt del.3. Töm behållaren.
Damm kommer ut vid motorn.	1. Dammpåse/filter saknas eller är skadad.	1. Byt ut/sätt i en dammpåse/filter.
Dålig sugeffekt och högt motorvarv eller vibrationer.	1. Dammpåsen/filtret är fullt/igensatt.2. Munstycke, slang eller anslutning är igensatt.	1. Byt dammpåse/rengör filtret.2. Kontrollera om något har blockerat luftvägen.

8. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

9. Specifikationer

Märkspänning 230 V, 50 Hz

Kapsling IPX4

Elektrisk skyddsklass ||

Effekt 1250 W

Undertryck 140 mbar

Sugkapacitet 1800 l/min

Behållare, rymd 20 liter

Slang ∅ 35 mm, längd 1,8 m

Nätsladd, längd 4 m
