BRUKSANVISNING Q1CY- 2Z0-1400B Cotech

Lämplig för sugning av t.ex. slipdamm, löv, smutsvatten från tilltäppta avlopp m.m.

Läs hela bruksanvisningen och spara den för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor kan Du kontakta oss

(se adresserna på baksidan).

Säkerhetsinstruktioner

• Kontrollera att nätspänningen i uttaget är 230VAC.
• Använd inte torr- och våtsugaren till att suga upp brandfarliga ämnen/vätskor, glöd, aska eller andra heta ämnen, brandrisk!
• Använd inte torr- och våtsugaren till att suga upp stora saker eller metallföremål, den kan skadas!
• Kör inte över nätkabeln med torr- och våtsugaren, använd inte produkten om nätkabeln är skadad!
• Låt inte barn leka med produkten, den är ingen leksak!
• Håll undan hår, fingrar och löst hängande plagg från torr- och våtsugarens öppningar och rörliga delar.
• Använd aldrig torr- och vätsugaren utan filter.
• Använd inte torr- och våtsugaren om munstycket är blockerat eller om någon del är deformerad.
• Använd inte torr- och vätsugaren nära spisar, ugnar eller andra värmekällor.
• Bär produkten i handtaget, dra inte i slangen eller nätsladden för att flytta den!
• Dra ur nätsladdens stickpropp när torr- och vätsugaren inte används.
• Skydda torr- och våtsugaren mot regn och fukt.
• Förvara produkten inomhus i en torr lokal mellan användningstillfällena.
• Om nätsladden blir skadad och måste bytas ut skall detta göras av tillverkaren, dess seviceställe eller motsvarande behörig person för att undvika fara.

Varning!

Elektriska apparater som kan användas nära vatten, bör anslutas till elnätet via en jordfelsbrytare (utlösningsström max 30 mA inom max 30 ms).

Följande tillbehör medföljer

• Sugslang.
• Kombimunstycke (13) för mattor och golv.
• Fogmunstycke (14) för hörn och springor. Använd detta munstycke till möbler, bilsäten, byrålådor etc.
• Borstmunstycke (15) för möbler, gardiner och grövre textilier. Använd detta munstycke till möbler, tangentbord, böcker etc.
• Plaströr (11) 2 st.
• Skumplastfilter (16) för våtsugning.
  • Dammfilter (17) för torrsugning.
  • Gummiadapter (19) (3 st).
• Dammsugarepåse (20).

Beskrivning

1. Hjul
2. Strömbrytare
3. Lock med motor
4. Filterhållare
5. Flottör
6. Lås
7. Behållare
8. Anslutningsstos
9. Handtag
10. Sugslang
11. Plaströr (2 st)
12. Maskinuttag
13. Kombimunstycke
14. Fogmunstycke för hörn och springor
15. Borstmunstycke för möbler, gardiner och grövre textilier
16. Skumplastfilter för våtsugning
17. Dammfilter för dammsugning
18. Utblås
19. Gummiadapter (3 st)
20. Filterpåse (Dammsugarpåse)

1. Ta av locket (3) av behållaren och ta ur tillbehören.
2. Tryck fast de fyra hjulen (1) i bottenplattan.
3. Montera filter.

Torrsugning: Tryck dammfiltret (17) mot filterhållaren (4) och vrid medurs för att fixera det.

eller

Våtsugning: Trä skumplastfiltret (16) på filterhållaren (4).

1. Anslut sugslangen (10) till stosen (8) och tryck i så långt det går och vrid medurs så att sugslangen sitter kvar.
2. Tryck fast handtaget (9) på sugslangen.

Obs! Dammfiltret ska användas vid sugning av damm. Skumplastfiltret får endast användas vid sugning av vatten.

Användning

Strömbrytare

Strömbrytaren har tre lägen:

I Påslagen
0 Avstängd
R Automatisk start av torr- och våtsugaren när en maskin som är ansluten till maskinuttaget (12) startas.

Maskinuttag

Torr- och våtsugaren är försedd med ett maskinuttag för automatisk start av torr- och våtsugaren. Anslut en cirkelsåg eller liknande maskin till maskinuttaget (12), anslut sugslangen mellan torr- och våtsugaren och uttaget på maskinen.

Torr- och vätsugarens till- och frånslag kommer att styras automatiskt av den anslutna maskinen. Tillslag av torr- och vätsugaren sker ca 3 sekunder efter det att den anslutna maskinen har startats, och stängs av efter ca 10 sekunder efter att den anslutna maskinen har stängts av.

Obs! Maskinuttaget ska belastas med 300W-1600W för att automatiken ska fungera.

Våtsugning

• Använd endast skumplastfiltret (16) vid vätsugning, trä det på filterhållaren (4) innan vätsugningen börjar.
• Flottören (5) stoppar sugfunktionen när vattnet när så högt i behållaren, att det kan följa med in i motorn.
• Töm ur behållaren innan den blir helt full och rengör den efteråt.
• Rengör skumplastfiltret när det ser ut att vara igensatt. Ta bort filtret och tvätta det för hand i kallt vatten med milt diskmedel, låt det lufttorka. Använd INTE torr- och vätsugaren utan filter!

Torrsugning

• Använd dammfiltret (17) vid torrsugning.
- Tryck det mot filterhållaren (4) och vrid medurs för att fixera det innan torrsugning.
- Töm ur behållaren innan den blir helt full och rengör den efteråt.
- Rengör dammfiltret när det ser ut att vara igensatt. Håll i locket och ta bort dammfiltret. Du kan skaka filtret eller blåsa med tryckluft, inifrån och ut. Använd INTE torr- och våtsugaren utan filter!

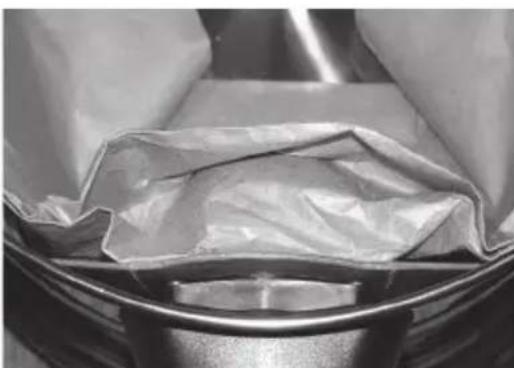

Filterpåse (Dammsugarpåse)

• Som komplement till dammfiltret kan en filterpåse (dammsugarpåse) monteras i behållaren.
  • Montera denna genom att trä på den över flänsen på anslutningen till behållaren.

Close-up of a hand holding a transparent plastic wrap over a metal object (no visible text or symbols)

Reglering av sugkraft

Handtaget (9) är försett med en vridventil som går att öppna och därmed minska sugkraften.

Vid dammsugning av mattor och liknande material är det lätt att hela mattan lyfts mot munstycket vid för hög sugkraft: Vrid ventilen mot höger så mycket så att inte mattan lyfts.

Service och underhåll

• Byt filter vid behov!
• Töm behållaren innan den är helt full.

- Dra ur nätsladdens stickpropp innan byte av filter/dammpåse eller rengöring/service.

- Låt en fackman byta nätsladd om den är skadad.

Varning

• Kontrollera att behållaren inte är full, att filtren inte är igensatta och att slang och munstycke inte är blockerade innan varje användningstillfälle. Töm behållaren, gör ren filtren och ta bort saker som har fastnat i slang och munstycke vid behov, annars kan det leda till att motorn överhettas och skadas!
• Dra ur nätsladdens stickpropp. Öppna locket och töm ur behållaren.

Rengöring av dammfilter och skumplastfilter

• Rengör dammfiltret när det ser ut att vara igensatt och sugförmågan avtar i sugaren. Öppna locket och ta bort dammfiltret. Skaka filtret eller blås med tryckluft, inifrån och ut. Använd INTE torr- och våtsugaren utan filter!
• Rengör skumplastfiltret när det ser ut att vara igensatt och sugförmågan avtar i sugaren. Öppna locket och ta bort skumplastfiltret. Skaka filtret eller tvätta det för hand i kallt vatten med milt diskmedel. Låt det lufttorka. Sätt tillbaka filtret när det är helt torrt. Använd INTE torr- och våtsugaren utan filter!

Tekniska data

Märkspänning: 230 VAC, 50 Hz

Effekt: 1400 W

Undertryck: 1630 mm V.P.

Sugkapacitet: 2360 l/min

Behållare, rymd: 20 liter

Produkten 2 års garanti, kvittot gäller som garantisedel.

Garantin gäller ej vid felaktig användning, överbelastning eller för naturligt slitage.
