YLQ22SH-150 - Högtryckstvätt Cotech - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Modell	YLQ22SH-150, YLQ22SH-150-UK
Märkspänning	230 V AC, 50 Hz
Effektförbrukning	1700 W
Arbetstryck	110 bar (11 MPa)
Max. tillåtet tryck	150 bar (15 MPa)
Max. vattentryck	7 bar (0.7 MPa)
Vattenförbrukning	6.67 l/min
Max. vattentemperatur	40 °C
Vikt	8 kg
Skyddsklass	IPX5
Ljudtrycksnivå	81.2 dB(A) (K=3 dB(A))
Ljudeffektnivå	90 dB(A) (K=3 dB(A))
Vibrationsnivå	2 m/s² (K=1.5 m/s²)
Reaktionskraft	12 N
Medföljande munstycken	Standardjusterbart munstycke, Turbomunstyckslans
Rengöringsmedelssystem	Rengöringsmedelstank ingår
Medföljande tillbehör	Biltvättborste med adapter, Snabbkopplingsnippel
Slangvinda	Ja, tryckslangvinda
Kabelvinda	Ja
Säkerhetsfunktioner	Säkerhetsspärr på avtryckare, automatisk säkerhetsventil, JFB rekommenderas
Förvaringstemperaturområde	5 °C till 40 °C

Vanliga frågor - YLQ22SH-150 Cotech

Hur startar jag högtryckstvätten?

Anslut trädgårdsslangen och tryckslangen, öppna vattenkranen, anslut kontakten till ett vägguttag med JFB, tryck på avtryckaren och vrid strömbrytaren till läge I. Se till att säkerhetsspärren är frånkopplad.

Vilken typ av rengöringsmedel kan jag använda?

Använd endast rengöringsmedel som är speciellt utformade för högtryckstvättar. Andra rengöringsmedel eller kemikalier kan skada tvätten eller orsaka personskador.

Hur justerar jag vattenstrålen?

Vrid den främre delen av standardmunstycket för att justera sprutmönstret från en smal stråle till en bred fläkt. Använd inte turbon för denna justering.

Varför startar inte maskinen?

Kontrollera att kontakten är ansluten, att uttaget har spänning och att JFB/säkringen inte har löst ut. Se även till att strömbrytaren är på och att avtryckaren trycks in för att släppa ut tryck.

Hur rengör jag inloppsfiltret?

Koppla bort trädgårdsslangen från vattenintaget, ta bort filtret med en tång, rengör det under rinnande vatten och sätt tillbaka det. Rengör efter varje användning för att förhindra igensättning.

Kan jag använda en förlängningssladd?

Ja, men den måste vara en vattentät förlängningssladd avsedd för utomhusbruk med minst 1,5 mm² tvärsnittsarea. Håll den borta från värme, vassa föremål och använd den inte om den är skadad.

Hur förvarar jag högtryckstvätten över vintern?

Töm allt vatten genom att köra pumpen med avtryckaren intryckt i 30 sekunder. Koppla bort slangar, rengör filtret och munstycket och förvara på en torr plats mellan 5°C och 40°C. Frostskada ogiltigförklarar garantin.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid skyddsglasögon och hörselskydd. Rikta aldrig strålen mot människor, djur eller elektrisk utrustning. Håll en säkerhetszon på 15 m och använd JFB. Koppla bort strömmen före service.

Hur släpper jag trycket efter användning?

Stäng av strömbrytaren, stäng vattenkranen och tryck på avtryckaren i några sekunder tills vattnet slutar rinna. Koppla sedan ur strömmen och koppla bort slangarna.

Vilken är den högsta tillåtna vattentemperaturen?

Vattentemperaturen får inte överstiga 40 °C. Använd inte varmvatten från en varmvattenberedare eller liknande.

BRUKSANVISNING YLQ22SH-150 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Högtryckstvätt 120 bar

ART.NR: 18-3116 MODELL: YLQ22SH-150-UK

40-6767

YLQ22SH-150

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Viktiga säkerhetsanvisningar

1. Använd inte högtryckstvätten innan du har läst hela bruksanvisningen.
2. Elverktyg bör anslutas till elnätet via en jordfelsbrytare (utlösningsström max. 30 mA inom max. 30 ms).
3. Använd inte högtryckstvätten om personer befinner sig i närheten utan skyddskläder och skyddsglasögon.
4. Högtryckstvättar kan vara farliga, om de används på fel sätt. Rikta aldrig vattenstrålen mot människor eller djur, mot högtryckstvätten eller annan elektrisk utrustning.
5. Rikta aldrig vattenstrålen mot dig själv för att tvätta kläder eller skor som du har på dig.
6. Dra alltid ut nätsladdens stickpropp ur eluttaget innan service och justering av maskinen.
7. Högtryckstvätten får inte användas av minderåriga eller personer som inte har kännedom om maskinen.
8. Högtrycksslangar, kopplingar och tillbehör är viktiga säkerhetsdetaljer. Använd därför endast tillbehör eller utbytesdetaljer som rekommenderas av tillverkaren.

9. Använd inte högtryckstvätten om anslutningskabeln eller någon annan viktig detalj är skadad: Säkerhetsanordning, högtrycksslang, lans, pistolhandtag etc.

10. Varning: Felaktiga skarvkablar kan vara farliga.

11. Om skarvsladd används måste den vara försedd med vattentät stickpropp och vattentätt skarvuttag och avsedd för utomhusbruk.

12. Skadad nätsladd och strömbrytare ska alltid bytas ut av fackman.

13. Var mycket uppmärksam för att minska olycksrisken om högtryckstvätten används i närheten av barn.

14. Lär dig hur högtryckstvätten fungerar så att du snabbt kan stoppa den och göra den trycklös.

15. Använd inte högtryckstvätten om du är trött eller påverkad av alkohol, droger eller läkemedel.

16. Håll arbetsområdet fritt från åskådare och husdjur.

17. Sträck dig inte för långt eller stå inte på något underlag som inte är stadigt. Stå alltid med båda fötterna på marken och med god balans.

18. Följ alla instruktioner för service och underhåll som beskrivs i bruksanvisningen.

19. Använd alltid skyddskläder och skyddsglasögon eller visir. Stenar och andra mindre föremål kan kastas i väg av vattenstrålen.
20. Använd hörselskydd.
21. El-uttaget som högtryckstvätten ansluts till ska vara installerat av behörig el-installatör enligt IEC 60364-1 normerna.
22. Använd endast rengöringsmedel avsett för högtryckstvätt. Andra rengöringsmedel och kemikalier kan skada högtryckstvätten eller orsaka personskada.

- Spara denna bruksanvisning, så att den finns kvar och kan följa med produkten vid utlåning.

1. Säkerhetsregler

1. Kontrollera att nätspänningen i el-uttaget är 230 V AC, att skarvkablarna har en area av minst 1,5 mm ^2 och att en jordfelsbrytare är installerad.
2. Dra ur stickproppen ur el-uttaget när högtryckstvätten inte används.
3. Håll undan skarvkablarna från värmekällor, knivar, vassa hörn etc. så att de inte skadas.
4. Rör inte el-kopplingar med fuktiga händer, flytta inte högtryckstvätten med fuktiga händer.
5. Använd inte högtryckstvätten om högtrycksslangen är skadad, den måste bytas ut direkt. Använd endast slangar och anslutningar som rekommenderas av tillverkaren.
6. Utsätt inte högtryckstvätten för koncentrerad syra, lösningsmedel eller för miljöer med eldfarliga/explosionsfarliga material/vätskor/gaser, bensin, förtunning etc.
7. Lås inte fast avtryckaren i intryckt läge.
8. Det finns ingen säkerhetsventil som går att justera. När vattentrycket när max öppnas säkerhetsventilen automatiskt.

Förklaring av varningsmärkning på maskinen

Högtryckstvätten har märkning med symboler som har viktig information eller instruktioner för användning av högtryckstvätten.

Varning: Högtryckstvättar kan vara farliga, om de används på fel sätt. Rikta aldrig vattenstrålen mot människor eller djur, mot högtryckstvätten eller annan elektrisk utrustning. Dra alltid ut nätsladdens stickpropp ur eluttaget innan service och justering av produkten!

Använd hörselskydd och skyddsglasögon eller visir.

2. Användningsområde

• Högtryckstvätten är avsedd för att användas för rengöring av: bilar, gräsklippare, cyklar etc.
• Högtryckstvätten är avsedd för att användas utomhus för rengöring av: sten, trä, metall och plastmaterial.

Varning! Läs noga igenom bruksanvisningen innan du börjar använda högtryckstvätten, lägg särskilt märke till varningstexterna. Denna högtryckstvätt har många funktioner som gör ditt jobb enklare och snabbare. Säkerhet, effektivitet och kvalitet har styrt utvecklingen av denna högtryckstvätt, den är också lätt att använda och kräver minimalt underhåll.

3. Användning

3.1 Lär känna din maskin

1. Strömbrytare
2. Handtag
3. Anslutning för högtrycksslang
4. Anslutning för inkommande vatten
5. Pistolhandtag
6. Högtrycksslang på slangvinda

7. Avtryckare

8. Säkerhetsspärr

9. Lans standard, ställbart munstycke
10. Lans med turbomunstycke
11. Tvättmedelbehållare
12. Biltvättborste med adapter
13. Snabbkopplingsnippel
14. Sladdvinda

3.2 Förberedelser innan användning

Kontrollera att alla delar är oskadade och finns med i emballaget vid leveransen.

Varning! Stäng av högtryckstvätten och dra ut nätsladdens stickpropp ur uttaget vid service och justering av maskinen!

1. Kontrollera att strömbrytaren står i läge 0.
2. Ta tag i centrum av slangvindans vev och dra den utåt för att frikoppla slangvindan, veva sedan ut slangen.
3. Anslut högtrycksslangen (6) till anslutningen (3).
4. Anslut högtrycksslangen (6) till pistolhandtaget (5).
5. Koppla ihop pistolhandtaget (5) och lansen (9) genom att trycka in lansen (9) i bajonettkopplingen på pistolhandtaget (5) och vrida medsols till det läser, gör detta innan du börjar använda högtryckstvätten.

Varning! Kontrollera att munstycket sitter fast i lansen, annars kan det kastas ut från lansen med stor kraft. Beskrivningen ovan gäller även för tvättmedelsbehållaren och biltvättborsten med adaptern monterad.

1. Anslut en trädgårdsslang (medföljer ej) mellan en vattenkran och anslutningen för inkommande vatten (4). Använd gängad anslutning eller snabbkoppling. Anslutningen för inkommande vatten (4) är från fabriken försett med ett filter för att ta bort sand och andra föroreningar som kan skada pumpventilerna.
2. Tryck in avtryckaren och släpp ut ev. luft tills det kommer vatten.

Varning! Temperaturen på det inkommande vattnet får inte överstiga 40 °C.

Spola en stund innan start om slangen har legat i solen och blivit varm.

Högtryckstvätten måste användas i upprättstående/vertikalt läge, använd den inte liggande.

Varning! Se till att det inte finns personer eller husdjur innanför riskzonen på 15 meter från munstycket innan monteringen fortsätter.

1. Se till att trädgårdsslangen är hel och fastsatt i båda ändar. Öppna vattenkranen helt (eller så mycket att vattenförsörjningen räcker till högtryckstvätten).

2. Anslut nätsladdens stickpropp till ett eluttag, håll in avtryckaren (7), rikta lansen åt ett riskfritt håll och slå på motorn med strömbrytaren (1).

3. Om vattnet tas från en tank eller liknande utan självtryck, måste pumpen och inloppsslangen fyllas med vatten innan pumpen startas. Tanken måste befinna sig på en högre nivå än högtryckstvätten. Om vattnet är förorenat eller grumligt måste ett inloppsfilter monteras på slangens inlopp.

4. Obs! Rekommenderat avständ mellan munstycke och ytan som ska tvättas är ca 30 cm. Kortare avständ ger högre tvättkraft och kan skada den yta som tvättas, längre avständ ger mjukare rengöring av ömtåliga underlag.

5. Lägg inte anslutningskabeln över en vägbana, cykelväg etc. så att den kan skadas.

6. Varning! Använd inte kortare anslutningsslang än 6 meter (1/2" slang). Slangen tar upp eventuella tryckstötar i vattenledningen och skyddar högtryckstvätten så att den arbetar mjukare.

7. Varning! När vattnet sprutar ut ur lansen uppstår en rekylverkan på lansen. Se därför till att hålla den stadigt med bägge händer och stå stadigt.
8. Rikta aldrig vattenstrålen mot människor eller djur, mot högtryckstvätten eller annan elektrisk utrustning.
9. Använd skyddsglasögon då vatten och partiklar kan slå tillbaka när man riktar strålen mot ett föremål.
10. Varning! Stäng av högtryckstvätten och dra ur stickproppen om du gör ett längre uppehåll i arbetet. Låt inte maskinen vara påslagen utan övervakning.

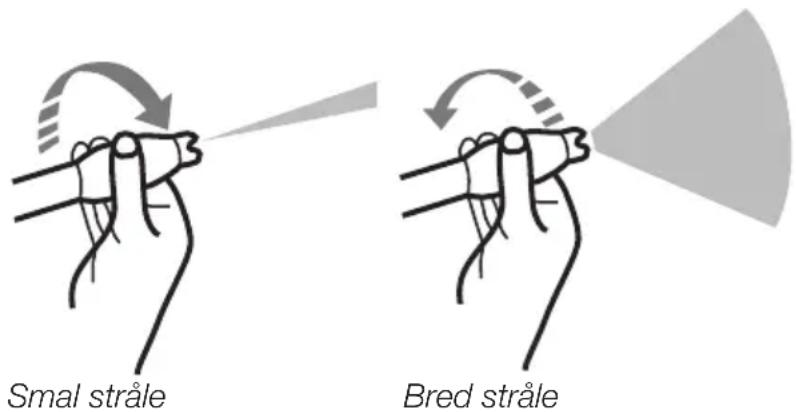

3.3 Justering av munstycke

Kontrollera att högtryckstvätten är rätt monterad, rikta lansen mot den yta som ska tvättas, tryck in avtryckaren och slå på motorn med strömbrytaren (1). Strålens bredd kan justeras genom att vrida på munstyckets främre del, se bild. (Gäller ej turbolansen.)

3.4 Stäng av efter användning

1. Tryck in 0 på strömbrytaren.
2. Stäng av vattenkranen.
3. Minska trycket på kvarvarande vatten i pump och slang genom att trycka in avtryckaren i några sekunder eller så länge som vatten rinner ut ur munstycket.
4. Dra ur stickproppen ur el-uttaget.
5. Lossa högtrycksslangen från tvätten, stoppa sedan in slangens koppling i centrum av slangvindan och linda upp slangen.

3.5 Förvaring

• Se till att inloppsfiltret i anslutningen för inkommande vatten (4) och munstycke är rengjorda innan högtryckstvätten ställs undan till förvaring. Förvara högtryckstvätten på en torr plats utom räckhåll för barn och andra som inte har läst bruksanvisningen.
  Demontera slang, lans och förvara dem vid högtryckstvätten, undvik att förvara högtryckstvätten i temperatur under 5 °C eller över 40 °C.
  Obs! Skydda högtryckstvätten mot frost, se till att den är helt tömd innan den ställs undan till förvaring.
  Varning! Kör aldrig högtryckstvätten torr eftersom pumpens tätningar kan skadas.
• Tänk på att högtryckstvätten kan vara trycksatt även om den är avstängd.
  Gör den trycklös genom att trycka in avtryckaren innan du kopplar loss slangarna.
  Fränkoppling av högtrycksslangen när systemet är trycksatt kan vara farligt.
• Nya munstycken till högtryckstvätten finns att köpa hos leverantören.
  Varning! Titta aldrig mot munstycket när det är monterat på tvätten.

4. Vård och underhåll

Varning! Stäng av högtryckstvätten och dra ut nätsladdens stickpropp ur uttaget vid service och justering av maskinen.

Rengöring av inloppsfiltret i anslutningen för inkommande vatten (4) och munstycke är viktigt för att högtryckstvätten ska fungera bra. Inloppsfiltret ska tas ur och rengöras för att förhindra att föroreningar i vattnet skadar pump och tätningar. Munstycket måste rengöras med jämna mellanrum.

• Kontrollera att munstycket är öppet, ta försiktigt bort smuts och avlagringar, skölj med rent vatten!
• Rengör ingångsfiltret efter användning: Lossa slangen från anslutningen dra ut filtret med en tång, rengör vid behov och sätt tillbaka filtret.
• Skydda högtryckstvätten mot frost. Töm den helt* och ta loss högtrycksslangen. Förvara på en torr plats över vintern.

Obs! Garantin gäller inte vid frostsprängning!

* Starta pumpen med avtryckaren intryckt eller högtryckslangen bortkopplad och låt den gå i ca 30 sekunder för att tömma pumpen helt.

5. Felsökning

Problem Möjlig	orsak / Åtgård
Maskinen startar inte.	Sitter stickproppen i ett el-uttag, finns ström i uttaget,är säkringen hel?Högtryckstvätten under tryck, tryck in avtryckaren.Felaktig stickpropp/eluttag.Felaktig skarvkabel, prova utan skarvkabel.Fel spänning, kontrollera.Strömbrytaren står i läge 0.
Pumpen ger för lågt tryck.	Igensatt/utslitet munstycke. Rengör eller byt ut.Dålig vattentillförsel. Kontrollera: En 10-liters hink ska fyllas på en minut från slangen.Slangen kan ligga i veck. Kontrollera och räta ut vecken.Ingångsfiltret kan vara igensatt. Kontrollera och rengör vid behov.Vattenslangen är igensatt eller läcker. Kontrollera.
Pumpen läcker.	Slangkopplingsnippeln inte åtdragen.
Pumpen stannar.	Säkringen har gått. Kontrollera.För lång skarvsladd. Prova utan skarvsladd.Överhettning p.g.a. dålig vattentillförsel. Ingångsfiltret kan vara igensatt. Prova vattenflödet: En 10-liters hink ska fyllas på en minut från slangen.
Inget vatten kommer ur munstycket eller för liten vattenmängd.	Pumpen suger inte in vatten. Tryck in avtryckaren och släpp ut ev. luft och kontrollera att sugslangen är fylld med vatten.Högtryckstvätten måste användas i upprättstående vertikalt läge, använd den inte liggande.Smuts i munstycket. Rengör.Inlopps- eller utloppsventil är skadad. Byt ut.
Det går inte att trycka in avtryckaren.	Säkerhetsspärren är aktiverad. Tryck in den orangea knappen för att koppla ur spärren.

6. Avfallshantering

Sortera ditt avfall och låt det gå till återvinning istället för att kasta det. Alla maskiner, slangar och förpackningsmaterial ska sorteras och hanteras enligt lokala miljöförordningar. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Max ingångstryck vatten 7 bar (0,7 Mpa)

Arbetstryck 110 bar (11 Mpa)

Vattenförbrukning 6,67 l/min

Max vattentemperatur 40 °C

Vikt 8 kg

Skyddsklass IPX5

Ljudtrycksnivå (LpA) 81,2 dB(A) K: 3 dB(A)

Ljudeffekt (LwA) 90 dB(A) K: 3 dB(A)

Vibration 2 m/s ^4 K: 1,5 m/s ^2

Rekylkraft 12 N

Försäkran om överrenstämmelse

Samsvarerklæring

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder
