BRUKSANVISNING HP8601A-2 Cotech

Högtryckstvätt Høytrykksvasker Painepesuri

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen och spara den för framtida bruk.

Läs igenom hela bruksanvisningen före användning och spar den sedan som referensmaterial.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid Problem eller andra frågor kan Du kontakta oss (se adresserna på sista sida).

NO

Viktiga säkerhetsanvisningar

1. Använd inte högtryckstvätten innan du har läst hela bruksanvisningen.
2. Rikta aldrig vattenstrålen mot dig själv eller någon annan person, risk för personskada vattenstrålen kan tränga genom huden.
3. El-verktyg bör anslutas till elnätet via en jordfelsbrytare (utlösningsström max 30 mA inom max 30 ms).
4. Använd inte högtryckstvätten om personer befinner sig i närheten utan skyddskläder och skyddsglasögon.
5. Högtryckstvättar kan vara farliga, om de används på fel sätt. Rikta aldrig vattenstrålen mot människor eller djur, mot högtryckstvätten eller annan elektrisk utrustning.
6. Rikta aldrig vattenstrålen mot dig själv för att tvätta kläder eller skor som du har på dig.
7. Dra alltid ut nätsladdens stickpropp ur el-uttaget innan service och justering av maskinen.
8. Högtryckstvätten får inte användas av minderåriga eller personer som inte har kännedom om maskinen.
9. Använd endast originaldelar vid reparation för din egen säkerhet.
10. Högtrycksslangar, kopplingar och tillbehör är viktiga säkerhetsdetaljer, använd därför endast tillbehör eller utbytesdetaljer som rekommenderas av tillverkaren.
11. Använd inte högtryckstvätten om anslutningskabeln eller någon annan viktig detalj är skadad: Säkerhetsanordning, högtrycksslang, lans, pistolhandtag etc.
12. Varning: Felaktiga skarvkablar kan vara farliga.
13. Om skarvsladd används måste den vara försedd med vattentät stickpropp och vattentätt skarvuttag och avsedd för utomhusbruk.
14. Skadad nätsladd och strömbrytare ska alltid bytas ut av fackman.
15. Läs hela bruksanvisningen innan användning av produkten.
16. Var mycket uppmärksam för att minska olycksrisken om högtryckstvätten används i närheten av barn.
17. Lär dig hur högtryckstvätten fungerar så att du snabbt kan stoppa den och göra den trycklös.
18. Var uppmärksam, tänk på vad du gör.
19. Använd inte högtryckstvätten om du är trött eller påverkad av alkohol, droger eller läkemedel.
20. Håll arbetsområdet fritt från åskådare och husdjur.
21. Sträck dig inte för långt eller stå inte på något underlag som inte är stadigt. Stå alltid med båda fötterna på marken och med god balans.
22. Följ alla instruktioner för service och underhåll som beskrivs i bruksanvisningen.
23. Högtryckstvätten ska anslutas till elnätet via en jordfelsbrytare (utlösningsström max 30mA inom max 30ms).
24. Använd alltid skyddskläder och skyddsglasögon eller visir. Stenar och andra mindre föremål kan kastas i väg av vattenstrålen, använd hörselskydd.
25. El-uttaget som högtryckstvätten ansluts till ska vara installerat av behörig el-installatör enligt IEC 60364-1 normerna.
26. Använd endast rengöringsmedel avsett för högtryckstvätt, andra rengöringsmedel och kemikalier kan skada högtryckstvätten eller orsaka personskada.

Spara denna bruksanvisning, så att den finns kvar och kan följa med produkten vid utlåning.

1. Säkerhetsregler

1. Läs igenom hela bruksanvisningen innan användning, följ säkerhetsreglerna för att minska olycksrisken.
2. Kontrollera att nätspänningen i el-uttaget är 220-240VAC, att skarvkablarna har en area av minst 1.5mm ^2 och att en jordfelsbrytare är installerad.
3. Dra ur stickproppen ur el-uttaget när högtryckstvätten inte används.
4. Utsätt inte högtryckstvätten för regn och rikta aldrig vattenstrålen mot högtryckstvätten.
5. Håll undan skarvkablarna från värmekällor, knivar, vassa hörn etc. så att de inte skadas.
6. Rör inte el-kopplingar med fuktiga händer, flytta inte högtryckstvätten med fuktiga händer.
7. Använd inte högtryckstvätten om högtrycksslangen är skadad, den måste bytas ut direkt. Använd endast slangar och anslutningar som rekommenderas av tillverkaren.
8. Utsätt inte högtryckstvätten för koncentrerad syra, lösningsmedel eller för miljöer med eldfarliga/explosionsfarliga material/vätskor/gaser, bensin, förtunning etc.
9. Lås inte fast avtryckaren i intryckt läge.
10. Det finns ingen säkerhetsventil som går att justera, när vattentrycket när max öppnas säkerhetsventilen automatiskt.

Förklaring av varningsmärkning på maskinen:

Högtryckstvätten har märkning med symboler som har viktig information eller instruktio- ner för användning av högtryckstvätten.

• Varning: Högtryckstvättar kan vara farliga, om de används på fel sätt. Rikta aldrig vattenstrålen mot människor eller djur, mot högtryckstvätten eller annan elektrisk utrustning! Dra alltid ut nätsladdens stickpropp ur eluttaget innan service och justering av produkten!
  • Använd hörselskydd.
  • Använd skyddsglasögon eller visir.

2. Användningsområde

• Högtryckstvätten är avsedd för att användas för rengöring av: bilar, gräsklippare, cyklar etc.
• Högtryckstvätten är avsedd för att användas utomhus för rengöring av: sten, trä, metall och plastmaterial.

Varning! Läs noga igenom bruksanvisningen innan du börjar använda högtryckstvätten, lägg särskilt märke till varningstexterna. Denna högtryckstvätt har många funktioner som gör ditt jobb enklare och snabbare. Säkerhet, effektivitet och kvalitet har styrt utvecklingen av denna högtryckstvätt, den är också lätt att använda och kräver minimalt underhåll.

3. Användning

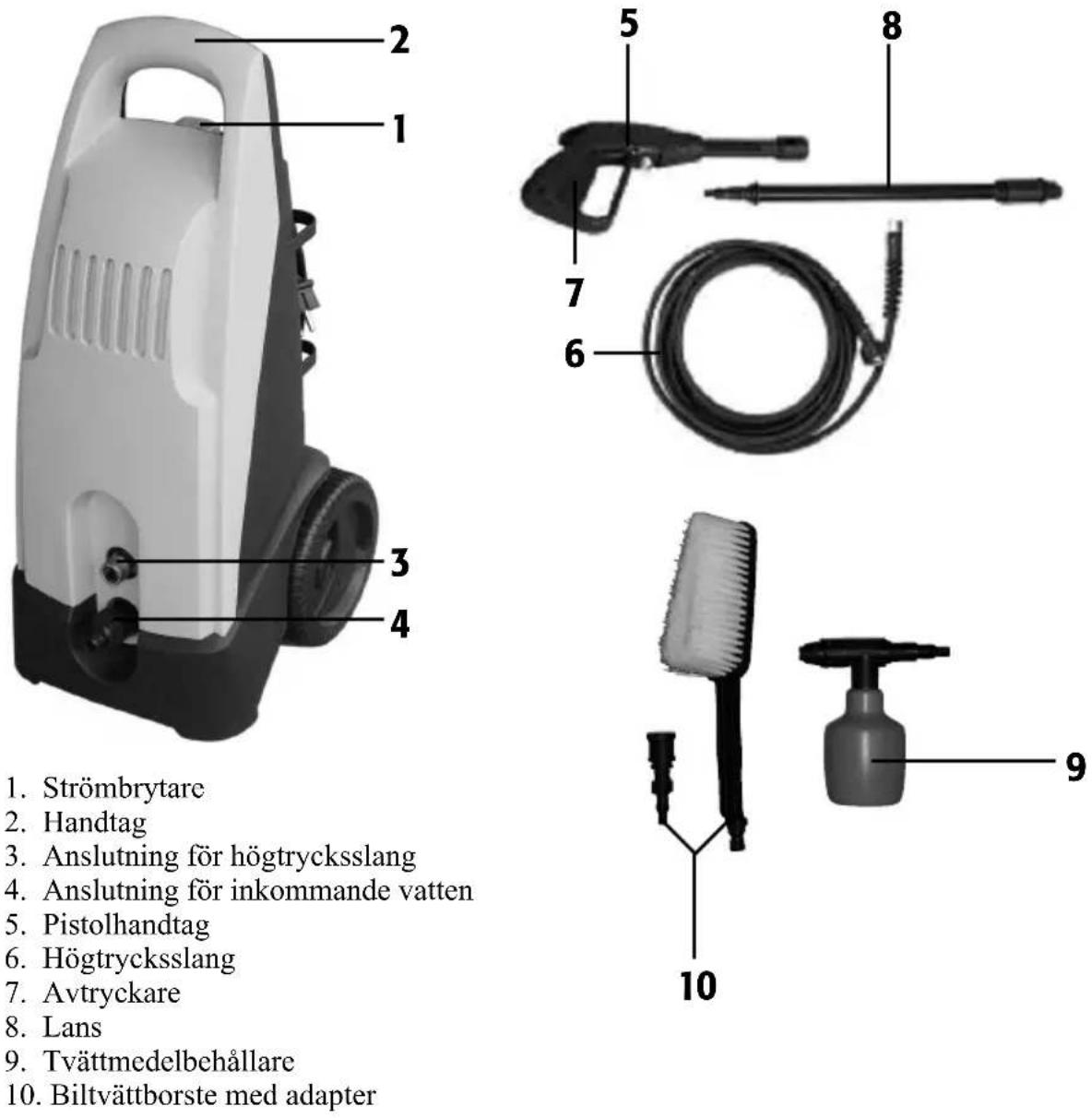

3.1 Lär känna din maskin

1. Strömbrytare

2. Handtag

3. Anslutning för högtrycksslang

4. Anslutning för inkommande vatten

5. Pistolhandtag

6. Högtrycksslang

7. Avtryckare

8. Lans

9. Tvättmedelbehållare

10. Biltvättborste med adapter

3.2 Förberedelser innan användning

Kontrollera att alla delar är oskadade och finns med i emballaget vid leveransen.

Varning! Stäng av högtryckstvätten och dra ut nätsladdens stickpropp ur uttaget vid service och justering av maskinen!

1. Kontrollera att strömbrytaren står i läge "0".
2. Anslut högtrycksslangen (6) till anslutningen (3).
3. Anslut högtrycksslangen (6) till pistolhandtaget (5).
4. Koppla ihop pistolhandtaget (5) och lansen (8) genom att trycka in lansen (8) i bajonettkopplingen på pistolhandtaget (5) och vrida medsols till det låser, gör detta innan du börjar använda högtryckstvätten!

Varning! Kontrollera att munstycket sitter fast i lansen, annars kan det kastas ut från lansen med stor kraft!

Ovanstående förfaringssätt gäller även för tvättmedelsbehållaren och biltvättborsten med adaptern monterad.

1. Anslut en trädgårdsslang (medföljer ej) till en vattenkran och till anslutningen för inkommande vatten (4), använd gängad anslutning eller snabbkoppling.
   Anslutningen för inkommande vatten (4) är från fabriken försett med ett filter för att ta bort sand och andra föroreningar som kan skada pumpventilerna.

2. Tryck in avtryckaren och släpp ut ev. luft tills det kommer vatten.

Varning! Temperaturen på det inkommande vattnet får inte överstiga 40 °C. Spola en stund innan start om slangen har legat i solen och blivit varm. Högtryckstvätten måste användas i upprättstående/vertikalt läge, använd den inte liggande.

Varning! Se till att det inte finns personer eller husdjur innanför riskzonen på 15 meter från munstycket innan monteringen fortsätter. Högtryckstvätten måste användas i upprättstående/vertikalt läge, använd högtryckstvätten stående.

1. Se till att trädgårdsslangen är hel och fastsatt i båda ändar. Öppna vattenkranen helt (eller så mycket att vattenförsörjningen räcker till högtryckstvätten).

2. Anslut nätsladdens stickpropp till ett el-uttag, håll in avtryckaren (7), rikta lansen åt ett riskfritt håll och slå på motorn med strömbrytaren (1).

Om vattnet tas från en tank eller liknande utan självtryck, måste pumpen och inlopps- slangen fyllas med vatten innan pumpen startas. Tanken måste befinna sig på en högre nivå än högtryckstvätten, om vattnet är förorenat eller grumligt måste ett inloppsfilter monteras på slangens inlopp.

Obs! Rekommenderat avständ mellan munstycke och ytan som ska tvättas är ca 30 cm! Kortare avständ ger högre tvättkraft och kan skada den yta som tvättas, längre avständ ger mjukare rengöring av ömtåliga underlag.

Lägg inte anslutningskabeln över en vägbana, cykelväg etc. så att den kan skadas.

Varning! Använd inte kortare anslutningsslang än 6 meter (1/2" slang), slangen tar upp eventuella tryckstötar i vattenledningen och skyddar högtryckstvätten gör så att den arbetar mjukare.

Varning! När vattnet sprutar ut ur lansen uppstår en rekylverkan på lansen se därför till att hålla den stadigt med bägge händer och stå stadigt.

Rikta aldrig vattenstrålen mot människor eller djur, mot högtryckstvätten eller annan elektrisk utrustning.

Använd skyddsglasögon då vatten och partiklar kan slå tillbaka när man riktar strålen mot ett föremål.

Varning! Stäng av högtryckstvätten om du gör ett längre uppehåll i arbetet, låt inte maskinen vara påslagen utan övervakning.

3.3 Justering av munstycke

Kontrollera att högtryckstvätten är rätt monterad, rikta lansen mot den yta som ska tvättas, tryck in avtryckaren och slå på motorn med strömbrytaren (1).

3.4 Stäng av efter användning

1. Tryck in strömbrytaren.
2. Stäng av vattenkranen.
3. Minska trycket på kvarvarande vatten i pump och slang genom att trycka in avtryckaren i några sekunder eller så länge som vatten rinner ut ur munstycket.
4. Dra ur stickproppen ur el-uttaget.

3.5 Förvaring

Se till att inloppsfiltret i anslutningen för inkommande vatten (4) och munstycke är rengjorda innan högtryckstvätten ställs undan till förvaring. Förvara högtryckstvätten på en torr plats utom räckhåll för barn och andra som inte har läst bruksanvisningen.

Demontera slang, lans och förvara dem vid högtryckstvätten, undvik att förvara högtryckstvätten i temperatur under 5 °C eller över 40 °C.

Obs! Skydda högtryckstvätten mot frost, se till att den är helt tömd innan den ställs undan till förvaring!

Varning! Kör aldrig högtryckstvätten torr, pumpens tätningar kan skadas!

Tänk på att högtryckstvätten kan vara trycksatt även om den är avstängd! Gör den trycklös genom att trycka in avtryckaren innan du kopplar loss slangarna! Frånkoppling av högtrycksslangen när systemet är trycksatt kan vara farligt.

Nya munstycken till högtryckstvätten finns att köpa hos leverantören.

Varning! Titta aldrig mot munstycket om inte stickproppen är utdragen och högtryckstvätten är avstängd och trycklös!

4. Vård och underhåll

Varning! Stäng av högtryckstvätten och dra ut nätsladdens stickpropp ur uttaget vid service och justering av maskinen!

Rengöring av inloppsfiltret i anslutningen för inkommande vatten (4) och munstycke är viktigt för att högtryckstvätten ska fungera bra. Inloppsfiltret ska tas ur och rengöras för att förhindra att föroreningar i vattnet skadar pump och tätningar, munstycket måste rengöras med jämna mellanrum.

• Kontrollera att munstycket är öppet, ta försiktigt bort smuts och avlagringar, skölj med rent vatten!
• Rengör ingångsfiltret efter användning: Lossa slangen från anslutningen dra ut filtret med en tång, rengör vid behov och sätt tillbaka filtret.
• Skydda högtryckstvätten mot frost, töm den helt* och ta loss högtrycksslangen, förvara på en torr plats över vintern! Obs! Garantin gäller inte vid frostsprängning!

5. Felsökning

Maskinen startar inte

• Sitter stickproppen i ett el-uttag, finns ström i uttaget, är säkringen hel?
  • Felaktig stickpropp/el-uttag!
  • Felaktig skarvkabel, prova utan skarvkabel!
  • Fel spänning, kontrollera!
• Strömbrytaren står i "Off"-läge.

Pumpen ger för lågt tryck

• Igensatt/utslitet munstycke, rengör eller byt ut.
• Dålig vattentillförsel, kontrollera: En 10-liters hink ska fyllas på en minut från slangen!
• Slangen kan ligga i veck, kontrollera, räta ut vecken.
• Ingångsfiltret kan vara igensatt, kontrollera och rengör vid behov!
  • Vattenslangen är igensatt eller läcker, kontrollera!
  • Kolvarnas tätningar skadade, byt ut.
  • Säkerhetsventilens O-ring skadad, byt ut.
  • Pumpens ventiläten läcker.

Pumpen läcker

• Kolvarnas tätningar skadade, byt ut.
- Lösa fästbultar, dra åt.

Pumpen stannar

• Säkringen har gått, kontrollera!
- För lång skarvsladd, prova utan skarvsladd.
- Överhettning p.g.a. dålig vattentillförsel, ingångsfiltret kan vara igensatt! Prova vattenflödet: En 10-liters hink ska fyllas på en minut från slangen!

Inget vatten kommer ur munstycket eller för liten vattenmängd

• Pumpen suger inte in vatten, tryck in avtryckaren och släpp ut ev. luft och kontrollera att sugslangen är fylld med vatten. Högtryckstvätten måste användas i upprättstående vertikalt läge, använd den inte liggande.
• Smuts i pumpen, rengör.
• Inlopps- eller utloppsventil är skadad, byt ut

Det går inte att trycka på avtryckaren

- Säkerhetsspärren är aktiverad, koppla ur den.

6. Skydda miljön

Sortera ditt avfall och låt det gå till återvinning istället för att kasta det. Alla maskiner, slangar och förpackningsmaterial ska sorteras och hanteras enligt lokala miljöförordningar.

Modell beteckning: HP8601A-2

Drivspänning: 230 VAC, 50 Hz

Ineffekt: 1600 W

Max ingångstryck vatten: 5 bar (0,5 Mpa)

Arbetstryck: 80 bar (8 Mpa)

Max tillåtet tryck: 120 bar (12 Mpa)

Vattenförbrukning: 6 l/min

Lämplig vattentemperatur: 5 – 40 °C

Vikt: 7,2 kg

Skyddsklass: IPX5

Ljudtrycksnivå (LpA): 85 dB (A)

Ljudeffekt (LwA): 96 dB (A)

Vibration: 4,5 m/s^2
