BRUKSANVISNING HP8601A-2 Cotech

Viktig informarmasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for senere bruk.

Tärkeätä tietoa:

Les gjennom hele bruksanvisningen før bruk og spar den til fremtidig bruk.

Vi reserverer oss for evnt. tekst- og fotofeil samt endringer av tekniske data.

Ved problem eller øvrige spørsmål kan du kontakt oss (se adresse på siste side).

FI

Viktige sikkerhetsanvisninger

1. Bruk ikke høytrykksvaskeren før du har lest hele bruksanvisningen.
2. Rett aldri vannstrålen mot deg selv eller noen annen person. Det er risiko for personskade. Vannstrålen kan trenge gjennom huden.
3. El-verktøy bør tilsluttes strømnettet via en jordfeilbryter (utløsningsstrøm maks. 30 mA. i løpet av maks. 30 ms.).
4. Bruk ikke høytrykksvaskeren dersom personer befinner seg i nærheten uten verneklær og vernebriller.
5. Høytrykksvaskere kan være farlige hvis de brukes feil. Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykksvaskeren eller mot annet elektrisk utstyr.
6. Rett aldri vannstrålen mot deg selv for å skylle klær eller sko du har på deg.
7. Trekk alltid ut støpslet fra strømuttaket før service og justering av maskinen.
8. Høytrykksvaskeren må ikke brukes av mindreårige eller personer som ikke har kunnskap om maskinen.
9. Bruk kun originaldeler ved reparasjon for din egen sikkerhet.
10. Høytrykksslanger, koblinger og tilbehør er viktige sikkerhetsdetaljer, bruk derfor kun tilbehør eller reservedeler som er anbefalt av produsent.
11. Bruk ikke høytrykksvaskeren hvis tilslutningskabelen eller noen annen viktig detalj er skadet: F.eks. Sikkerhetsanordninger høytrykksslange, lanse, pistolhåndtak etc.
12. Advarsel: Bruk av feil skjøtekabler kan være farlig.
13. Dersom skjøtekabel brukes må den være utstyrt med vanntett støpsel, vanntett uttak og være beregnet for utendørs bruk.
14. Skadet strømledning og strømbryter skal alltid byttes av fagmann.
15. Les hele bruksanvisningen før bruk av produktet.
16. Vær svært oppmerksom på en minste ulykkesrisiko om høytrykksvaskeren brukes i nærheten av barn.
17. Lær deg hvordan høytrykksvaskeren fungerer, slik at du raskt kan stoppe den og gjøre den trykkløs.
18. Vær oppmerksom, tenk på hva du gjør.
19. Bruk ikke høytrykksvaskeren dersom du er trøtt, sliten eller påvirket av alkohol, narkotika eller legemiddel.
20. Hold arbeidsområdet tomt for tilskuere og husdyr.
21. Strekk deg ikke for langt eller stå ikke på underlag som ikke er stødig. Stå alltid med begge beinene på bakken og ha alltid god balanse.
22. Følg alle instruksjoner for service og vedlikehold som beskrives i bruksanvisningen.
23. Høytrykksvaskeren skal tilsluttes strømnettet via en jordfeilbryter (utløsningsstrøm maks. 30 mA. i løpet av maks. 30 ms).
24. Bruk alltid verneklær og vernebriller eller visir. Steiner og andre mindre gjenstander kan kastes i vei av vannstrålen. Bruk hørselsvern.
25. Strømuttaket som høytrykksvaskeren tilsluttes skal være installert av elektriker ifølge IEC 60364-1 normene.
26. Bruk kun rengjøringsmiddel beregnet for høytrykksvask, andre rengjøringsmiddel og kjemikalier kan skade høytrykksvasken eller forårsake personskade.

1. Les igjennom hele bruksanvisningen før bruk, følg sikkerhetsreglene for å minske ulykkesrisikoen.
2. Kontroller at nettspenningen i strømuttaket er 220 – 240 V AC, at skjøteledningene har et areal på minst 1,5mm² og at en jordfeilbryter er installert.
3. Trekk ut støpslet fra strømuttaket når høytrykksvaskeren ikke er i bruk.
4. Utsett ikke høytrykksvaskeren for regn, og rett aldri vannstrålen mot høytrykksvaskeren.
5. Hold skjøtekablene borte fra varmekilder, kniver, skarpe hjørner etc. så de ikke skades.
6. Berør ikke strømkoblinger med fuktige hender. Flytt ikke høytrykksvaskeren med fuktige hender.
7. Bruk ikke høytrykksvaskeren om høytrykksslangen er skadet, den må da byttes ut umiddelbart. Bruk kun slanger og tilkoblinger som er anbefalt av produsenten.
8. Utsett ikke høytrykksvaskeren for konsentrert syre, løsemiddel eller for miljøer med brann og eksplosjonsfarlige materialer/væsker/gasser, bensin fortynning etc.
9. Fest ikke avtrekkeren i aktiv posisjon.
10. Det finnes ingen sikkerhetsventil som kan justeres. Om vanntrykket när maks. åpnes sikkerhetsventilen automatisk.

Forklaring på advarselsmerking på maskinen:

Høytrykksvaskeren er merket med symboler som har viktig informasjon eller instruksjoner for bruk av høytrykksvaskeren.

• Advarsel: Høytrykksvaskere kan være farlige hvis de brukes feil. Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykksvaskeren eller mot annet elektrisk utstyr. Trekk alltid ut støpslet fra strømuttaket før service og justering av produktet!
• Bruk hørselsvern.
  • Bruk vernebriller eller visir.

2. Bruksområde

• Høytrykksvaskeren er beregnet for rengjøring av biler. gressklippere, sykler etc.
• Høytrykksvaskeren er beregnet for utendørs bruk for rengjøring av stein, tre, metall og plastmateriale.

Advarsel! Les nøye gjennom bruksanvisningen før du begynner å bruke høytrykksvaskeren, legg spesielt merke til advarselstekstene. Denne høytrykksvaskeren har mange funksjoner, som gjør jobben enklere og raskere. Sikkerhet, effektivitet og kvalitet har styrt utviklingen av denne høytrykksvasken, den er også lett å bruke og krever minimalt med vedlikehold.

3. Bruksregler

3.1 Lær kjenne din maskin

1. Strømbryter
2. Håndtak
3. Tilkobling for høytrykkslange.
4. Tilslutning for innkommende vann
5. Pistolhåndtak
6. Høytrykksslange
7. Avtrekker
8. Lanse
9. Beholder for vaskemidler
10. Vaskebørste for bil med adapter

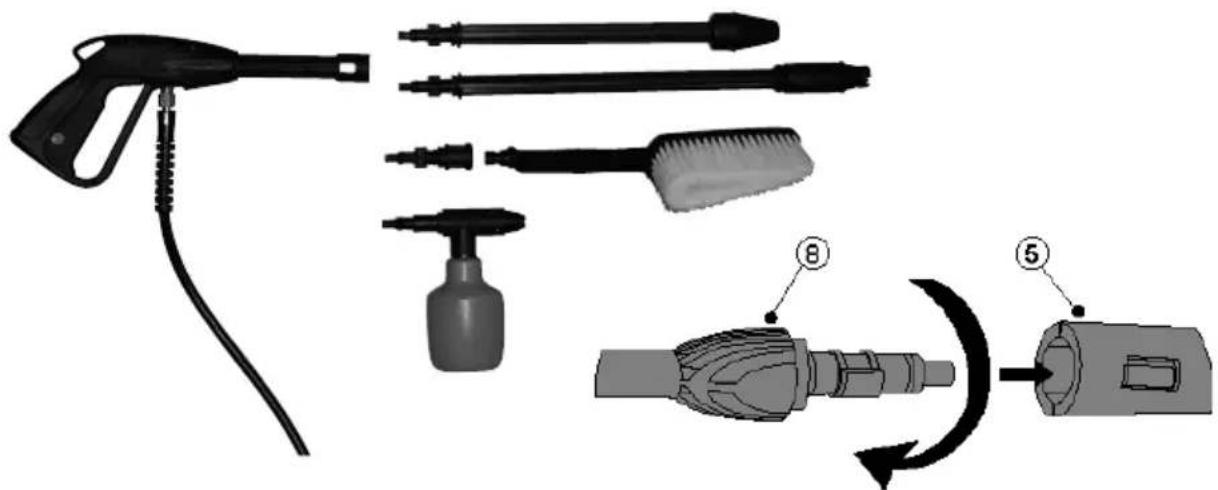

3.2 Forberedelser ved bruk

Kontroller at alle deler er uskadd og med i emballasjen ved levering.

Advarsel! Skru av høytrykksvaskeren og dra ut støpslet ved service og justering av maskinen!

1. Kontroller at strømbryteren står i posisjon "0".
2. Tilslutt høytrykksslangen til tilkoblingen (3).
3. Tilslutt høytrykksslangen til pistolhåndtaket (5).
4. Koble sammen pistolhåndtaket (5) og lansen (8) ved å trykke inn lansen (8) i bajonettilkoblingen på pistolhåndtaket (5) og vri medsols til det låser. Gjør dette før du begynner å bruke høytrykksvaskeren.

Advarsel! Kontroller at munnstykket sitter fast i lansen, ellers kan det kastes ut fra lansen med stor kraft!

Ovenstående behandling gjelder også for vaskemiddelbeholderen og vaskebørsten med adapter.

1. Tilslutt en hageslange (medfølger ikke) til en vannkran og til tilkoblingen for innkommende vann (4), bruk gjenget tilkobling eller hurtigkobling.

Tilkoblingen for innkommende vann (4) er fra fabrikken levert med et filter for å fjerne sand og annen forurensing som kan skade pumpeventilene.

1. Trykk inn avtrekkeren og slipp ut eventuell luft til det kommer vann.

Advarsel! Temperaturen på det innkommende vannet må ikke overstige 40°C. Spyl en stund før start, hvis slangen har ligget i solen og blitt varm. Høytrykksvasken må brukes i stående/vertikal posisjon, bruk den ikke liggende.

Advarsel! Påse at det ikke finnes personer eller husdyr innenfor risikoområdet på 15 meter fra munnstykket før monteringen fortsetter. Høytrykksvaskeren må brukes i stående/ vertikal posisjon.

1. Påse at hageslangen er hel og fastmontert i begge ender. Åpne vannkranen helt (eller så mye at vannforsyningen holder til høytrykksvaskeren).

2. Tilslutt støpselet til vegguttaket, hold inn avtrekkeren (7), rett lansen i en risikofri retning og slå på motoren med strømbryteren (1).

Dersom vannet tas fra en tank eller liknende uten selvtrykk, må pumpen og avløpsslangen fylles med vann før pumpen startes. Tanken må være plassert på et høyere nivå enn høytrykksvaskeren, hvis vannet er forurenset eller grumsete må et innløpsfilter monteres på slangens innløp.

Obs! Anbefalt avstand mellom munnstykke og flaten som skal vaskes er 30 cm! Kortere avstand gir høyere vaskekraft og kan skade den flaten som skal vaskes. Lengre avstand gir mykere rengjøring av ømtålig underlag.

Advarsel! Bruk ikke kortere tilslutningsslange enn 6 m (1/2" slange), slangen tar opp eventuelle trykkstøt i vannledningen og beskytter høytrykksvaskeren og gjør at den arbeider mykere.

Advarsel: Når vannet spruter ut fra lansen oppstår en rekylvirkning på lansen. Påse derfor at du holder den godt med begge hender og at du står med god balanse.

Rett aldri vannstrålen mot mennesker eller dyr, mot høytrykksvasken eller annet elektrisk utstyr.

Bruk vernebriller, da vann og partikler kan slå tilbake när man retter strålen mot en gjenstand.

Advarsel! Skru av høytrykksvaskeren hvis du har et lengre opphold i arbeidet. La ikke maskinen være på uten overvåking.

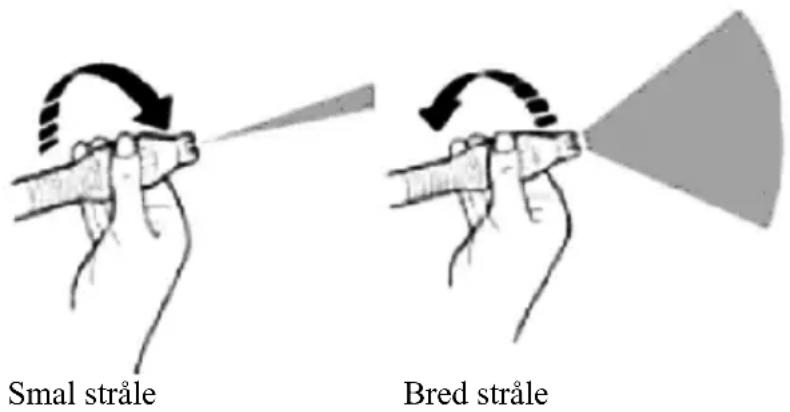

3.3 Justering av munnstykke

Kontroller at høytrykksvaskeren er riktig montert, rett lansen mot den flate som skal vaskes, trykk inn avtrekkeren og slå på motoren med strømbryteren (1).

3.4 Steng av etter bruk

1. Trykk inn strømbryteren.
2. Steng av vannkranen
3. Minsk trykket på vannet som er i pumpen ved å trykke på avtrekkeren i noen sekunder eller så lenge vannet renner ut av munnstykket.
4. Trekk ut støpslet fra strømuttaket.

3.5 Oppbevaring

Påse at innløpsfilteret i tilslutningen for innkommende vann (4) og munnstykket er rengjort før høytrykksvaskeren settes bort. Oppbevar høytrykksvaskeren på et trygt sted utenfor rekkevidde for barn og andre som ikke har lest bruksanvisningen.

Demonter slange, lanse og oppbevar dem ved høytrykksvaskeren. Unngå å oppbevare høytrykksvaskeren i temperaturer under 5°C eller over 40°C.

Obs! Beskytt høytrykksvaskeren mot frost. Påse at den er helt tømt for vann när den settes bort for oppbevaring.

Advarsel! Kjør aldri høytrykksvaskeren tørr, pumpens pakninger kan skades!

Tenk på at høytrykksvaskeren kan være under trykk selv om den er avslått. Gjør den trykkløs ved å trykke inn avtrekkeren før du kobler løs slangene! Frakobling av høytrykks-slangen når systemet er trykksatt kan være farlig.

Nye munnstykker til høytrykksvaskeren kan du kjøpe hos leverandøren.

Advarsel! Se aldri mot munnstykket hvis ikke støpslet er trukket ut og høytrykksvaskeren er slått av og uten trykk!

4. Vedlikehold

Advarsel! Steng av høytrykksvaskeren og trekk ut støpslet fra uttaket ved service og justering av maskinen!

Rengjøring av innløpsfilteret i tilkoblingen for innkommende vann (4) og munnstykke er viktig for at høytrykksvaskeren skal fungere bra. Innløpsfilteret skal tas ut og rengjøres for å forhindre at forurenset vann skader pumpe og pakninger, munnstykket må rengjøres med jevne mellomrom.

• Kontroller at munnstykket er åpent, ta forsiktig bort støv og smuss. Skyld med rent vann.
• Rengjør inngangsfilteret etter bruk: Løsne slangen fra tilkoblingen og dra filteret ut med en tang. Rengjør etter behov og sett filteret tilbake.
• Beskytt høytrykksvasken mot frost, tøm den helt* og ta løs høytrykksslangen, oppbevar den på et tørt sted over vinteren! Obs! Garantien gjelder ikke ved frostsprenging!

5. Feilsøking

• Sitter støpslet i et strømuttak, er det strøm i uttaket, er sikringen hel?
  • Feil støpsel eller strømuttak.
• Feil skjøteledning, prøv uten strømkabel!
  • Feil spenning, kontroller!
• Strømbryteren står i "Off"- posisjon.

Pumpen gir for lavt trykk

• Tett/Utslitt munnstykke, rengjør eller bytt ut.
- Därlig vanntilførsel, kontroller: En 10-liters bøtte skal fylles på ett minutt fra slangen!
- Slangen kan være klemt. Rett ut slangen.
- Inngangsfilteret kan være tett. Kontroller og rengjør etter behov!
• Vannslangen er tett eller lekker, kontroller!
• Kolbens pakninger er skadde, bytt ut.
• Sikkerhetsventilens O-ring skadd, bytt ut.
• Pumpens ventil lekker

Pumpen lekker

• Kolbens pakninger er skadde, bytt ut.
• Løse festebolter, trekk til

Pumpen stopper

• Sikringen har gått, kontroller!
• For lang skjøtekabel, prøv uten.
- Overoppheting p.g.a. dårlig vanntilførsel, inngangsfilteret kan være tett! Test vanntilførsel: En 10-litersbøtte skal fylles på ett minutt fra slangen!

Det kommer ikke vann gjennom munnstykket, eller for lite vann

• Pumpen suger ikke inn vann, trykk inn avtrekkeren og slipp ut eventuell luft og kontroller at sugeslangen er fylt med vann. Høytrykksvaskeren må brukes i stående, vannrett posisjon. Bruk den ikke liggende.
  • Støv i pumpen, rengjør.
• Innløps- eller utløpsventil er skadd. Bytt den.

Det går ikke å trykke på avtrekkeren

- Sikkerhetssperren er aktivert. Koble den ut.

6. Beskytt miljøet

Sorter avfallet og la det gå til gjenvinning istedenfor å kaste det. Alle maskiner, slanger og all emballasje skal sorteres og håndteres i henhold til lokale miljøforskrifter.

7. Teknisk spesifikasjon

Modell betegnelse: HP8601A-2

Spenning: 220 - 240 V AC, 50 Hz

Effekt: 1600 W

Maks. inngangstrykk vann: 5 bar (0,5 Mpa)

Arbeidstrykk: 80 bar (8 Mpa)

Maks. trykk: 110 bar (11 Mpa)

Vannforbruk: 6 l/min

Vibrasjon: 4,5 m/s ^2
