KÄYTTÖOHJE HP8601A-2 Cotech

Lue nämä ohjeet huolelliseti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää tätä laitetta, ja säilytä myöhempää tarvetta varten.

CLAS OHLSON

Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle.

Emme vastaa mahdollisista teksti- tai kuvavirheistä, emme myöskään teknisten tietojen muutoksista. Ongelmien ilmetessä ota meihin yhteyttä (yhteystiedot takasivulla).

Tärkeitä turvallisuusohjeita

1. Lue käyttöohje kokonaan, ennen kuin otat painepesurin käyttöön.
2. Älä suuntaa vesisuihkua itseesi tai muihin ihmisiin henkilövahinkojen välttämiseksi. Vesisuihku voi läpäistä ihon.
3. Sähkölaitteet tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta (laukeamisvirta maks. 30 mA, maks. 30ms:n sisällä).
4. Älä käytä painepesuria, mikäli lähistöllä on ihmisiä ilman suojavaatteita ja suojalaseja.
5. Painepesuri voi olla vaarallinen väärin käytettynä. Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita.
6. Älä käytä painepesuria päälläsi olevien vaatteiden tai kenkien pesemiseen.
7. Poista aina verkkojohdon pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.
8. Älä luovuta painepesuria alaikäisille tai henkilöille, jotka eivät osaa käyttää laitetta.
9. Käytä ainoastaan alkuperäisosia oman turvallisuutesi vuoksi.
10. Paineletkut, liittimet ja varusteet ovat tärkeitä osia turvallisuuden kannalta. Käytä ainoastaan valmistajan suosittelemia varaosia ja varusteita.
11. Älä käytä painepesuria, mikäli virtajohto tai jokin muu tärkeä osa on viallinen.
12. Varoitus! Vääränlaiset jatkojohdot saattavat olla vaarallisia!
13. Mikäli jatkojohtoa käytetään, sen pistokkeen ja pistorasiaosan tulee olla vesitiiviitä ja jatkojohdon tulee olla hyväksytty ulkokäyttöön.
14. Vain ammattilainen saa vaihtaa vioittuneet johdot ja virtakytkimet.
15. Lue koko käyttöohje huolellisesti ennen laitteen käyttöä.
16. Ole erittäin huolellinen painepesurin käytössä, jos lähettyvillä on lapsia.
17. Opettele painepesurin toiminta, jotta voit pysäyttää sen nopeasti ja tehdä sen paineettomaksi.
18. Ole huolellinen, ajattele mitä teet.
19. Älä käytä painepesuria, jos olet väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alainen.
20. Älä päästä työskentelyalueelle eläimiä tai muita ihmisiä.
21. Älä kurota liian pitkälle äläkä seiso epävakaalla alustalla. Seiso paino molemmilla jaloilla hyvässä tasapainossa.
22. Noudata kaikkia käyttöohjeessa kuvattuja huolto- ja hoito-ohjeita.
23. Painepesuri tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta (laukeamisvirta maks. 30 mA, maks. 30ms:n sisällä).
24. Käytä aina suojavaatteita ja suojalaseja tai visiiriä. Kivet ja muut pienet esineet voivat lentää vesisuihkun voimasta. Käytä kuulosuojaimia.
25. Pistorasian, johon painepesuri liitetään, tulee olla sähköalan ammattilaisen asentama IEC 60364-1-normien mukaisesti.
26. Käytä ainoastaan painepesureille tarkoitettuja pesuaineita. Muut pesuaineet ja kemikaalit saattavat vaurioittaa painepesuria tai aiheuttaa henkilövahinkoja.

Säilytä tämä käyttöohje myöhempää tarvetta varten. Anna se myös laitteen mukana, jos lainaat laitetta.

1. Turvallisuusohjeet

1. Lue koko käyttöohje ennen laitteen käyttöä. Noudata turvallisuusohjeita, niin onnettomuusriski vähenee.
2. Varmista, että pistorasian jännite on 220 - 240 VAC ja että jatkojohtojen ala on vähintään 1,5 mm² sekä että vikavirtasuojakytkin on asennettu.
3. Irrota pistoke pistorasiasta, kun painepesuria ei käytetä.
4. Älä altista laitetta sateelle, äläkä suuntaa vesisuihkua painepesuria kohti.
5. Pidä jatkojohdot erossa lämmönlähteistä, veitsistä ja terävistä kulmista.
6. Älä koske sähköliitäntöjä märin käsin. Älä myöskään siirrä painepesuria märin käsin.
7. Älä käytä painepesuria, jos paineletku on viallinen. Se on vaihdettava välittömästi. Käytä ainoastaan valmistajan suosittelemia letkuja ja liittimiä.
8. Älä altista painepesuria väkevöidylle hapolle, liuottimielle tai ympäristöille, joissa on syttyviä/räjähtäviä materiaaleja, kaasua, bensiiniä, ohennetta tms.
9. Älä lukitse liipaisinta paikalleen.
10. Laitteessa ei ole säädettävää turvaventtiiliä. Kun vedenpaine saavuttaa ylärajan, turvaventtiili avautuu automaattisesti.

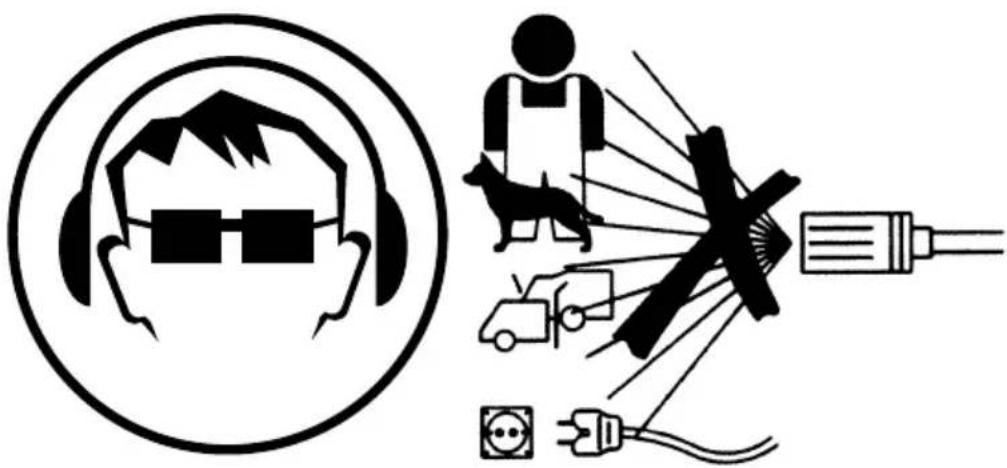

Laitteen varoitusmerkkien selitykset

Painepesurissa on varoitusmerkkejä, joissa on tärkeää tietoa ja painepesurin käyttöohjeita.

• Varoitus! Painepesuri voi olla vaarallinen väärin käytettynä. Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä tai sähkölaitteita! Poista aina pistoke pistorasiasta ennen koneen huoltoa ja säätöä.
  • Käytä kuulosuojaimia.
  • Käytä visiiriä tai suojalaseja.

2. Käyttöalueet

- Painepesuri on tarkoitettu autojen, ruohonleikkureiden, pyörien jne. puhdistamiseen. - Painepesuri on tarkoitettu ulkokäytössä seuraavien materiaalien puhdistami:seen: kivi, puu, metalli ja muovi.

Varoitus! Lue käyttöohje huolellisesti, ennen kuin aloitat laitten käytön. Lue varoitustekstit erityisen huolellisesti. Painepesurissa on useita toimintoja, jotka helpottavat ja nopeuttavat työskentelyäsi. Tämän painepesurin suunnittelussa tärkeintä on ollut turvallisuus, tehokkuus ja laatu. Lisäksi painepesuri on helppokäyttöinen ja vaatii hyvin vähän huoltoa.

3. Painepesurin käyttö

3.1 Opi tuntemaan laitteesi

1. Virtakytkin
2. Kahva
3. Paineletkun liitäntä
4. Tulevan veden liitäntä
5. Liipaisinkahva
6. Paineletku
7. Liipaisin
8. Suihkuputki
9. Pesuainesäiliö
10. Autoharja ja sovitin

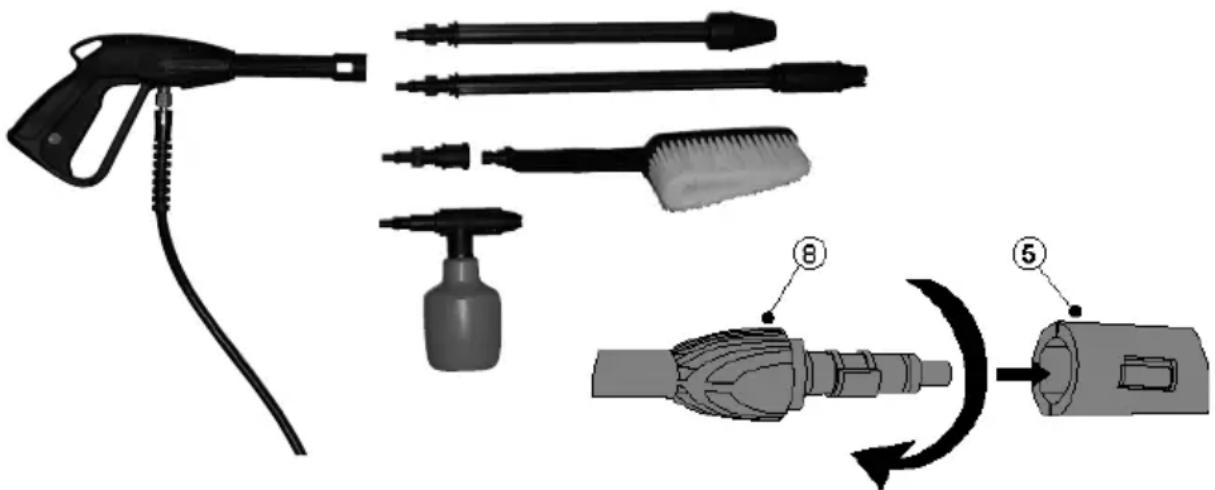

3.2 Toimenpiteet ennen käyttöä

Tarkista, että kaikki osat ovat pakkauksessa ja että ne ovat ehjiä.

Varoitus! Sammuta aina painepesuri ja poista pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.

1. Varmista, että virtakytkin on asennossa "0".
2. Liitä paineletku (6) liitäntään (3).
3. Liitä paineletku (6) liipaisinkahvaan (5).
4. Yhdistä liipaisinkahva (5) ja suihkuputki (8) painamalla suihkuputki (8) liipaisinkahvan pikaliittimeen (5) ja kääntämällä sitä myötäpäivään, kunnes se lukittuu. Suorita tämä toimenpide ennen painepesurin käyttöönottoa!

Varoitus! Varmista, että suutin on kiinni suihkuputkessa, muussa tapauksessa se saattaa irrota suurella voimalla!

Ylläoleva toimintatapa koskee lisäksi pesuainesäiliötä ja autoharjaa, johon on asennettu sovitin.

1. Liitä puutarhaletku (ei sisälly) vesihanaan ja tulevan veden liitäntään (4). Käytä kierretai pikaliitintä.

Tulevan veden liitäntään (4) kuuluu tehdasasetuksena suodatin, joka poistaa hiekkaa ja muita epäpuhtauksia, jotka saattavat vaurioittaa pumpun venttiilejä.

1. Paina liipaisin pohjaan, ja päästä mahdollinen ilma ennen vedentuloa.

Varoitus! Tulevan veden lämpötila ei saa olla yli 40 °C. Jos letku on kuumentunut auringossa, anna veden juosta letkun läpi, kunnes kuuma vesi on lähtenyt letkusta.

Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.

Varoitus! Varmista, ettei turva-alueella (15 metriä suuttimesta) ole muita henkilöitä tai eläimiä, ennen kuin jatkat asennusta. Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.

1. Varmista, että puutarhaletku on ehjä ja kiinni molemmista päistään. Avaa vesihana kokonaan (tai niin paljon, että vedentulo riittää painepesurin tarpeisiin).

2. Liitä verkkojohdon pistoke pistorasiaan. Paina liipaisin (7) pohjaan ja suuntaa suihkuputki turvalliseen suuntaan. Käynnistä moottori virtakytkimellä (1).

Jos otat käyttöveden tankista tai muusta omapaineettomasta astiasta, täytä pumppu ja tuloletku vedellä, ennen kuin käynnistät pumpun. Tankin on oltava painepesuria korkeammalla. Jos vedessä on epäpuhtauksia tai se on sameaa, letkun sisääntuloaukkoon on asennettava suodatin.

Huom! Suuttimen ja pestävän pinnan suositeltu vähimmäisetäisyys on noin 30 cm! Lyhyempi välimatka aiheuttaa suuremman pesuvoiman ja saattaa vahingoittaa pestävää pintaa. Suurempi etäisyys takaa pehmeämmän pesun herkille pinnoille.

Älä aseta liitäntäjohtoa tielle, pyörätielle tms. Se voi vaurioitua.

Varoitus! Älä käytä alle 6 metrin (1/2" letku) vesiletkua. Letku vastaanottaa mahdolliset paineenvaihtelut ja suojelee painepesuria ja tekee työskentelystä pehmeämpää.

Varoitus! Ota huomioon, että veden suihkuaminen suihkuputkesta aiheuttaa rekyyliä. Pidä putkesta lujasti kiinni molemmin käsin.

Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita.

Käytä suojalaseja, sillä vesi ja muut hiukkaset voivat kimmota sinua kohti, kun suuntaat vesisuihkun jotakin esinettä kohti.

Varoitus! Sammuta painepesuri taukojen ajaksi. Älä pidä laitetta päällä ilman valvontaa.

3.3 Suuttimen säätäminen

Varmista, että painepesuri on oikein asennettu. Suuntaa suihkuputki pestävälle pinnalle, paina liipaisin pohjaan ja käynnistä moottori virtakytkimellä (1).

3.4 Sammuttaminen käytön jälkeen

1. Paina virtakytkin pohjaan.
2. Sammuta vesihana.
3. Vähennä pumpussa ja letkussa olevan veden painetta painamalla liipaisinta muutaman sekunnin ajan, tai niin kauan kuin suuttimesta tulee vettä.
4. Irrota pistoke pistorasiasta.

3.5 Säilytys

Varmista, että tulevan veden liitännän (4) suodatin ja suutin on puhdistettu, ennen kuin laitat painepesurin säilytykseen. Säilytä painepesuria kuivassa paikassa ulottumattomissa lapsilta ja henkilöiltä, jotka eivät ole lukeneet käyttöohjetta.

Irrota suihkuputki ja letku ja säilytä ne painepesurin yhteydessä. Painepesurin säilytyslämpötila on 5 °C ... 40 °C.

Huom! Suojaa painepesuria pakkaselta. Varmista, että laite on täysin tyhjä, ennen kuin asetat sen säilöön!

Varoitus! Älä käytä painepesuria kuivana, sillä pumpun tiivisteet saattavat vioittua!

Ota huomioon, että painepesurissa saattaa olla painetta, vaikka se ei olisi päällä. Poista paine painepesurista painamalla liipaisimesta ennen letkujen irrottamista. Letkun irrotta-minen painepesurista saattaa olla vaarallista, mikäli pesurissa on painetta.

Voit ostaa painepesurin suuttimia jälleenmyyjältä.

Varoitus! Älä katso suuttimeen, ennen kuin pistoke on irrotettu ja painepesuri on sammutettu ja paineeton!

4. Huolto ja puhdistus

Varoitus! Sammuta aina painepesuri ja poista pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.

Tulevan veden liitännän (4) suodattimen ja suuttimen puhdistaminen on tärkeää, jotta painepesuri toimisi oikein. Poista suodatin ja puhdista se. Muuten veden epäpuhtaudet voivat vaurioittaa pumppua ja tiivisteitä. Puhdista myös suutin säännöllisin väliajoin.

• Varmista, että suutin on auki. Poista varoen lika ja muut kerrostumat ja huuhtele sen jälkeen puhtaalla vedellä!
• Puhdista sisääntulosuodatin käytön jälkeen: Irrota letku liitännästä. Vedä suodatin ulos pihdeillä, puhdista tarvittaessa ja laita suodatin takaisin.
• Suojaa painepesuria pakkaselta. Tyhjennä se kokonaan* ja säilytä sitä kuivassa paikassa talven yli. Huom! Takuu ei kata pakkasen aiheuttamia vaurioita!

5. Vianetsintä

Ongelma: Laite ei käynnisty

• Onko pistoke seinässä, onko pistorasiassa virtaa, onko sulake palanut?
  • Viallinen pistoke/pistorasia.
  • Viallinen jatkojohto. Kokeile ilman jatkojohtoa.
  • Väärä jännite, varmista.
  • Virtakytkin on OFF-asennossa.

Ongelma: Pumpussa liian alhainen paine

• Tukkoinen/kulunut suutin. Puhdista tai vaihda uuteen.
- Huono veden tulo: letkun tulee täyttää 10-litrainen ämpäri minuutissa.
- Letku voi olla taittunut. Tarkista ja suorista.
- Sisääntulosuodatin saattaa olla tukossa, varmista ja puhdista tarvittaessa.
- Vesiletku on tukossa tai vuotaa. Tarkista.
- Mäntien tiivisteet ovat vaurioituneet. Vaihda ne.
- Turvaventtiilin O-rengas vaurioitunut. Vaihda.
• Pumpun venttiilin istukka vuotaa.

Ongelma: Pumppu vuotaa

• Mäntien tiivistet ovat vaurioituneet. Vaihda ne.
• Kiinnityspultit löysällä. Kiristä niitä.

Ongelma: Pumppu pysähtyy

• Sulake on palanut. Vaihda sulake.
  • Liian pitkä jatkojohto. Kokeile ilman jatkojohtoa.
• Huonosta veden tulosta johtuva ylikuumeneminen, sisääntulosuodatin saattaa olla tukossa. Varmista veden tulon riittävyys: Letkun tulee täyttää 10-litrainen ämpäri minuutissa.

Ongelma: Suuttimesta ei tule vettä tai vettä tulee liian vähän

• Pumppu ei ime vettä. Päästä mahdollinen ilma järjestelmästä painamalla liipaisinta. Varmista, että imuletku on täynnä vettä. Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.
  • Pumpussa on likaa. Puhdista.
• Sisääntulo- tai ulosmenoventtiili on viallinen. Vaihda.

Ongelma: Liipaisinta ei voi painaa

• Turvalukko on päällä. Avaa se.

6. Pidä huolta ympäristöstä

Lajittele ja kierrätä jätteet. Älä heitä niitä sekajätteisiin. Pesurit, letkut ja pakkausmateriaali on lajiteltava paikallisten ympäristö- sääntöjen mukaisesti.

7. Tekniset tiedot

Malli: HP8601A-2

Käyttöjännite: 230 VAC, 50 Hz

Teho: 1600 W

Veden suurin sisääntulopaine: 5 baaria (0,5 Mpa)

Työskentelypaine: 80 baaria (8 Mpa)

Suurin sallittu paine: 120 baaria (12 Mpa)

Vedenkulutus: 6 l/min

Sopiva veden lämpötila: 5 – 40 °C

Paino: 7,2 kg

Kotelointiluokka: IPX5

Äänenpainetaso (LpA): 85 dB(A)

Melutaso (LwA): 96 dB(A)

Tärinä: 4,5 m/s²
