HPA1072-2 - Painepesuri Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Painepesuri
Malli	HPA1072-2
Jännite	220 - 240 V AC, 50 Hz
Syöttöteho	2000 W
Tuloveden maksimipaine	6 bar (0.6 MPa)
Työpaine	120 bar (12 MPa)
Maksimipaine	140 bar (14 MPa)
Vesivirtaus	6.71 L/min
Veden lämpötila (maks.)	40 °C
Paino	20.5 kg
IP-luokitus	IPX5
Äänitehotaso (LwA)	96 dB(A)
Äänenpainetaso (LpA)	80 dB(A)
Tärinätaso	8.9 m/s²
Rekyylivoima	17 N
Mukana tulevat tarvikkeet	Pistoolikahva, säädettävällä suuttimella varustettu suihkuputki, turbosuihkuputki, autonpesuharja, terassinpuhdistin, viemäri- ja putkenpuhdistin (15 m), sovitin, puhdistusneula
Turvaominaisuudet	Vikavirtasuoja (max 30 mA, 30 ms), liipaisimen turvalukko, automaattinen paineenalennusventtiili
Pesuainejärjestelmä	Integroitu pesuainesäiliö, matalapainekäyttö
Letkukela	Integroitu letkukela kampea
Säilytyslämpötila	5 °C - 40 °C
Suositeltu puutarhaletku	Vähintään 6 m, halkaisija 1/2 tuumaa
Takuu	Paikallisten määräysten mukaisesti, ota yhteyttä Clas Ohlsoniin

Usein kysytyt kysymykset - HPA1072-2 Cotech

Miksi painepesuri ei käynnisty?

Tarkista, että pistoke on kunnolla kiinni ja pistorasiassa on virta. Varmista, että sulake on ehjä. Virtakytkimen on oltava ON-asennossa. Jos laite on paineistettu, paina liipaisinta paineen poistamiseksi. Kokeile myös ilman jatkojohtoa.

Mitä teen, jos pumppu tuottaa alhaista painetta?

Puhdista tai vaihda suutin, jos se on tukossa tai kulunut. Tarkista vedensyöttö: 10 litran ämpärin tulisi täyttyä yhdessä minuutissa. Tarkista letku mutkien varalta. Puhdista tulosuodatin. Jos mäntätiivisteet tai venttiilin istukka ovat vaurioituneet, ota yhteyttä asiakaspalveluun.

Kuinka säädän suuttimen suihkukuviota?

Kierrä suutinta suihkuputkessa vaihtaaksesi kapean (korkea paine) ja leveän (matala paine) suihkun välillä. Turbosuihkuputki ei ole säädettävä.

Voinko käyttää pesuainetta tämän painepesurin kanssa?

Kyllä, laitteessa on pesuainesäiliö. Täytä hyväksytyllä pesuaineella, joka on laimennettu valmistajan ohjeiden mukaan. Käytä säädettävällä suuttimella varustettua suihkuputkea tai autonpesuharjaa matalapainetilassa (suutin irrotettuna) pesuaineen levittämiseen.

Kuinka säilytän painepesuria käytön jälkeen?

Sammuta ja irrota laite verkkovirrasta. Sulje vesihana. Paina liipaisinta jäljellä olevan paineen poistamiseksi. Irrota letkut. Puhdista tulosuodatin ja suutin. Säilytä kuivassa, pakkasettomassa paikassa 5 °C - 40 °C lämpötilassa, lasten ulottumattomissa.

Mitä turvatoimia minun tulee noudattaa?

Käytä aina suojalaseja ja -vaatetusta. Älä koskaan suuntaa vesisuihkua ihmisiin tai eläimiin. Käytä vikavirtasuojaa (max 30 mA). Pidä 15 metrin turvaetäisyys. Älä käytä alkoholin tai huumeiden vaikutuksen alaisena.

Kuinka puhdistan tulosuodattimen?

Irrota puutarhaletku veden tuloliitännästä. Käytä pihtejä suodattimen poistamiseksi liitännästä. Huuhtele puhtaalla vedellä ja aseta takaisin ennen letkun uudelleenkytkemistä.

Liipaisin on jumissa, mitä teen?

Tarkista, onko pistoolikahvan turvalukko päällä. Poista se lukituksesta vapauttaaksesi liipaisimen.

Voinko käyttää pidempää letkua kuin mukana tullut?

Voit käyttää jatkoletkua, mutta varmista, että se on vähintään 6 m pitkä ja halkaisijaltaan 1/2 tuumaa. Pidemmät letkut voivat vähentää painetta. Käytä puutarhaletkua, jossa on kierre- tai pikaliitin.

Mikä on sallittu veden maksimilämpötila?

Tuloveden lämpötila ei saa ylittää 40 °C. Jos letku on ollut auringossa, anna viileämmän veden virrata läpi ennen laitteen käynnistämistä.

KÄYTTÖOHJE HPA1072-2 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Seuraavia kohtia on noudatettava aina, kun laitetta käytetään:

1. Lue käyttöohje kokonaan, ennen kuin otat painepesurin käyttöön.
2. Älä suuntaa vesisuihkua itseesi tai muihin ihmisiin henkilövahinkojen välttämiseksi. Vesisuihku voi läpäistä ihon.
3. Sähkölaitteet tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta (laukeamisvirta maks. 30 mA, maks. 30 ms:n sisällä).
4. Älä käytä painepesuria, mikäli lähistöllä on ihmisiä ilman suojavaatteita ja suojalaseja.
5. Painepesuri voi olla vaarallinen väärin käytettynä. Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita.
6. Älä käytä painepesuria päälläsi olevien vaatteiden tai kenkien pesemiseen.
7. Poista aina verkkojohdon pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.
8. Älä luovuta painepesuria alaikäisille tai henkilöille, jotka eivät osaa käyttää laitetta.
9. Käytä ainoastaan alkuperäisosia oman turvallisuutesi vuoksi.
10. Paineletkut, liittimet ja varusteet ovat tärkeitä osia turvallisuuden kannalta. Käytä ainoastaan valmistajan suosittelemia varaosia ja varusteita.
11. Älä käytä painepesuria, mikäli virtajohto tai jokin muu tärkeä osa, kuten turvalaitteet, paineletku ym. on vioittunut.
12. Varoitus! Vääränlaiset jatkojohdot saattavat olla vaarallisia!
13. Mikäli jatkojohtoa käytetään, sen pistokkeen ja pistorasiaosan tulee olla vesitiiviitä ja jatkojohdon tulee olla hyväksytty ulkokäyttöön.
14. Vain ammattilainen saa vaihtaa vioittuneet johdot ja virtakytkimet.
15. Lue koko käyttöohje huolellisesti ennen laitteen käyttöä.
16. Ole erittäin huolellinen painepesurin käytössä, jos lähettyvillä on lapsia.
17. Opettele painepesurin toiminta, jotta voit pysäyttää sen nopeasti ja tehdä sen paineettomaksi.
18. Ole huolellinen, ajattele mitä teet.
19. Älä käytä painepesuria, jos olet väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alainen.
20. Älä päästä työskentelyalueelle eläimiä tai muita ihmisiä.

21. Älä kurota liian pitkälle äläkä seiso epävakaalla alustalla. Seiso paino molemmilla jaloilla hyvässä tasapainossa.

22. Noudata kaikkia käyttöohjeessa kuvattuja huolto- ja hoito-ohjeita.

23. Painepesuri tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta (laukeamisvirta maks. 30 mA, maks. 30ms:n sisällä).
24. Käytä aina suojavaatteita ja suojalaseja tai visiiriä. Kivet ja muut pienet esineet voivat lentää vesisuihkun voimasta. Käytä kuulosuojaimia.
25. Pistorasian, johon painepesuri liitetään, tulee olla sähköalan ammattilaisen asentama IEC 60364-1-normien mukaisesti.
26. Käytä ainoastaan painepesureille tarkoitettuja pesuaineita. Muut pesuaineet ja kemikaalit saattavat vaurioittaa painepesuria tai aiheuttaa henkilövahinkoja.

Säilytä tämä käyttöohje myöhempää tarvetta varten. Anna se myös laitteen mukana, jos lainaat laitetta jollekulle.

1. Turvallisuusohjeet

1. Lue koko käyttöohje ennen laitteen käyttöä. Noudata turvallisuusohjeita, niin onnettomuusriski vähenee.
2. Varmista, että pistorasian jännite on 220 - 240 VAC ja että jatkojohtojen ala on vähintään 1,5 mm². Varmista myös, että vikavirtasuojakytkin on asennettu.
3. Irrota pistoke pistorasiasta, kun painepesuria ei käytetä.
4. Älä altista laitetta sateelle, äläkä suuntaa vesisuihkua painepesuria kohti.
5. Pidä jatkojohdot erossa lämmönlähteistä, veitsistä ja terävistä kulmista.
6. Älä kosketa sähköliitäntöjä märin käsin. Älä myöskään siirrä painepesuria märin käsin.
7. Älä käytä painepesuria, jos paineletku on viallinen. Se on vaihdettava välittömästi. Käytä ainoastaan valmistajan suosittelemia letkuja ja liittimiä.
8. Älä altista painepesuria väkevöidylle hapolle, liuottimille tai ympäristöille, joissa on syttyviä/räjähtäviä materiaaleja, kaasua, bensiiniä, ohennetta tms.
9. Älä lukitse liipaisinta paikalleen.
10. Laitteessa ei ole säädettävää turvaventtiiliä. Kun vedenpaine saavuttaa ylärajan, turvaventtiili avautuu automaattisesti.

2. Painepesurin käyttötarkoitus

• Painepesuri on tarkoitettu seuraavien materiaalien puhdistukseen: autot, ruohonleikkurit, pyörät jne.
• Painepesuri on tarkoitettu ulkokäytössä seuraavien materiaalien puhdistukseen: kivi, puu, metalli ja muovit.

Varoitus! Lue käyttöohje huolellisesti, ennen kuin aloitat laitteen käytön. Lue varoitustekstit erityisen huolellisesti. Painepesurissa on useita toimintoja, jotka helpottavat ja nopeuttavat työskentelyäsi. Tämän painepesurin suunnittelussa tärkeintä on ollut turvallisuus, tehokkuus ja laatu. Lisäksi painepesuri on help-pokäyttöinen ja vaatii hyvin vähän huoltoa.

3. Laitteen varoitusmerkkien selitykset

Painepesurissa on varoitusmerkkejä, joissa on tärkeää tietoa ja painepesurin käyttöohjeita.

Varoitus! Painepesuri voi olla vaarallinen väärin käytettynä.

Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä tai sähkölaitteita!

Poista aina pistoke pistorasiasta ennen koneen huoltoa ja säätöä.

Käytä kuulosuojaimia ja visiiriä tai suojalaseja.

4. Pakkauksen sisältö

Tarkista, että kaikki osat ovat pakkauksessa ja että ne ovat ehjiä.

• Painepesuri ja letkukela
• Pistoolikahva ja liipaisin
• Kahva ja kiinnitysruuvit
• Suihkuputki ja säädettävä suutin
• Sovitin kierre/pikaliitin
• Turbosuutin
• Autoharja
  • Tulevan veden pikaliitäntä
• Terassipesuri, jossa säädettävä pesuvoima
• Viemäri- ja putkipuhdistin 15 m

• Suutinten puhdistusneula

• Painepesurin käyttö

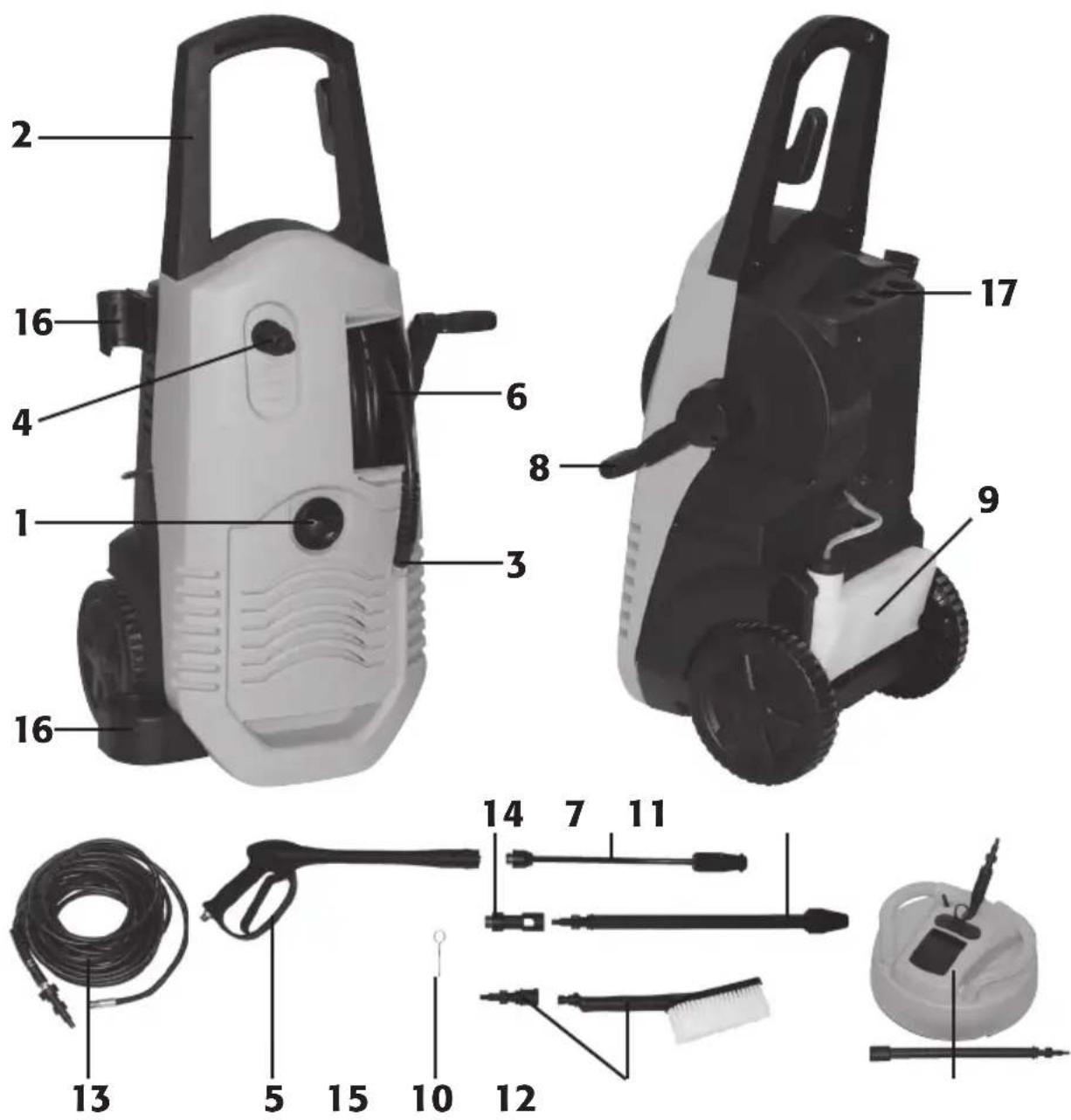

  5.1 Opi tuntemaan laitteesi

1. Virtakytkimet
2. Kahva
3. Pistoolikahvan liitäntä
4. Tulevan veden liitäntä (sekä suodatin ja tiiviste)
5. Pistoolikahva ja liipaisin
6. Paineletku ja letkukela
7. Suihkuputki ja säädettävä suutin
8. Letkukelan veivi

9. Pesuainesäiliö

10. Autoharja ja pikasovitin

11. Turbosuutin
12. Terassipesuri, jossa säädettävä pesuvoima
13. Viemäri- ja putkipuhdistin 15 m
14. Sovitin kierre-/pikaliitin
15. Suutinten puhdistusneula
16. Pidike, pistoolikahva/suihkuputki
17. Varusteiden säilytys

5.2 Toimenpiteet ennen käyttöä

Varoitus! Sammuta aina painepesuri ja poista pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.

1. Varmista, että virtakytkin on asennossa "0".
2. Asenna kahva (2): Paina sitä alhaalta ja kiinnitä se mukana tulevilla ruuveilla (katso kuva 1).
3. Asenna pistoolikahvan/suihkuputken (16) ylempi ja alempi kiinnike: Kiinnitä painamalla alempaa oikealle ja ylempää vasemmalle. (Kuva 2)

1. Liitä paineletku (6) pistoolikahvaan (5). Kiristä avaimella.

2. Tavallisen suihkuputken (7) käyttö: Kierrä suihkuputki pistoolikahvaan (katso kuva 3).

a. Kierrä sovitin (14) pistoolikahvaan (5) (katso kuva 3).
b. Asenna haluamasi varuste (autoharja, turbosuutin, terassipesuri tai putki-/viemäripuhdistin) sovittimeen seuraavalla tavalla:

Paina varusteen kiinnityskohta liipaisinkahvan (5) pikaliittimeen ja kierrä myötäpäivään kunnes se lukittuu. Tee nämä toimenpiteet ennen kuin käytät painepesuria ja varustetta!

Varoitus! Varmista, että varuste on kiinni suihkuputkessa, muussa tapauksessa se saattaa irrota suurella voimalla!

1. Liitä puutarhaletku (ei sisälly) vesihanaan ja tulevan veden liitäntään (4). Käytä kierre- tai pikaliitintä.

Tulevan veden liitäntään (4) kuuluu tehdasasetuksena suodatin, joka poistaa hiekkaa ja muita epäpuhtauksia, jotka saattavat vaurioittaa pumpun venttiilejä.

1. Paina liipaisin pohjaan, ja päästä mahdollinen ilma ennen vedentuloa.

Varoitus! Tulevan veden lämpötila ei saa olla yli 40 °C. Jos letku on kuumentunut auringossa, anna veden juosta letkun läpi, kunnes kuuma vesi on lähtenyt letkusta. Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.

Varoitus! Varmista, ettei turva-alueella (15 metriä suuttimesta) ole muita henkilöitä tai eläimiä, ennen kuin jatkat asennusta. Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.

1. Varmista, että puutarhaletku on ehjä ja kiinni molemmista päistään. Avaa vesihana kokonaan (tai niin paljon, että vedentulo riittää painepesurin tarpeisiin).

2. Liitä verkkojohdon pistoke pistorasiaan. Paina liipaisin pistoolikahvaa ja suuntaa suihkuputki turvalliseen suuntaan. Käynnistä moottori virtakytkimellä (1).

Jos otat käyttöveden tankista tai muusta omapaineettomasta astiasta, täytä pumppu ja tuloletku vedellä, ennen kuin käynnistät pumpun. Tankin on oltava pai- nepesuria korkeammalla. Jos vedessä on epäpuhtauksia tai se on sameaa, letkun sisääntuloaukkoon on asennettava suodatin.

Huom.! Suuttimen ja pestävän pinnan suositeltu vähimmäisetäisyys on noin 30 cm! Lyhyempi välimatka aiheuttaa suuremman pesuvoiman ja saattaa vahingoittaa pestävää pintaa. Suurempi etäisyys takaa pehmeämmän pesun herkille pinnoille. Älä aseta liitäntäjohtoa tielle, pyörätielle tms. Se voi vaurioitua.

Varoitus! Älä käytä alle 6 metrin liitäntäjohtoa (koskee 1/2" letkua). Letku vastaanottaa mahdolliset paineenvaihtelut ja suojelee painepesuria ja tekee työskentelystä pehmeämpää.

Varoitus! Ota huomioon, että veden suihkuaminen suihkuputkesta aiheuttaa rekyyliä. Pidä putkesta lujasti kiinni molemmin käsin.

Älä suuntaa vesisuihkua kohti ihmisiä, eläimiä, painepesuria tai muita sähkölaitteita.

Käytä suojalaseja, sillä vesi ja muut hiukkaset voivat kimmota sinua kohti, kun suuntaat vesisuihkun jotakin esinettä kohti.

Varoitus! Sammuta painepesuri taukojen ajaksi. Älä pidä laitetta päällä ilman valvontaa. Aktivoi turvalukitus liipaisimella.

5.3 Suuttimen säätäminen

(Turbosuutinta ei voi säätää)

Varmista, että painepesuri on oikein asennettu. Suuntaa suihkuputki pestävälle pinnalle, paina liipaisin pohjaan ja käynnistä moottori virtakytkimellä (1).

Säädä kapea tai leveä suihku suutinta kääntämällä.

5.4 Pesuaineen käyttäminen

Painepesurissa on pesuainesäiliö. Irrota säiliön kumikansi ja täytä pesuainetta (laimenna pesuaine valmistajan ohjeiden mukaan), laita kumikansi takaisin paikoilleen.

Pesuaineen imeminen toimii ainoastaan suihkuputkella, jossa on säädettävä suutin (7) ja autoharjalla (10). Harjaan tulee pesuainetta koko ajan ja suutinta säädetään seuraavalla tavalla.

• Paina suutin suihkuputkeen, kun haluat käyttää painepesurin suihkuputkea; pesuri ei ime pesuainetta säiliöstä (HIGH).
• Vedä suutin suihkuputkesta kun haluat käyttää pesuainetta (LOW).

5.5 Terassipesurin säätäminen

Terassipesurissa on 2 säätömahdollisuutta:

• Nosta ja laske suutinta avaamalla lukitsin (A) ja säätämällä pesuri sopivaan korkeuteen.
  • Säädä paine säätimellä (B).

5.6 Sammutaminen käytön jälkeen

1. Paina virtakytkin pohjaan.
2. Sammuta vesihana.
3. Vähennä pumpussa ja letkussa olevan veden painetta painamalla liipaisinta muutaman sekunnin ajan, tai niin kauan kuin suuttimesta tulee vettä.
4. Irrota pistoke pistorasiasta.

5.7 Säilytys

Varmista, että tulevan veden liitännän (4) suodatin ja suutin on puhdistettu, ennen kuin laitat painepesurin säilytykseen. Säilytä painepesuria kuivassa paikassa (yli +0 °C) ulottumattomissa lapsilta ja henkilöiltä, jotka eivät ole lukeneet käyttöohjetta.

Irrota suihkuputki ja letku ja säilytä ne painepesurin yhteydessä. Painepesurin paras säilytyslämpötila on 5 °C ... 40 °C.

Huom.! Suojaa painepesuria pakkaselta. Varmista, että laite on täysin tyhjä, ennen kuin asetat sen säilöön!

Varoitus! Älä käytä painepesuria kuivana, sillä pumpun tiivisteet saattavat vioittua!

Ota huomioon, että painepesurissa saattaa olla painetta, vaikka se ei olisi päällä. Poista paine painepesurista painamalla liipaisimesta ennen letkujen irrottamista. Letkun irrottaminen painepesurista saattaa olla vaarallista, mikäli pesurissa on painetta.

Varoitus! Älä katso suuttimeen, ennen kuin pistoke on irrotettu ja painepesuri on sammutettu ja paineeton! Suihkuputki kannattaa myös irrottaa pistoolikahvasta.

6. Huolto ja puhdistus

Varoitus! Sammuta aina painepesuri ja poista pistoke pistorasiasta ennen laitteen huoltoa ja säätöä.

Tulevan veden liitännän (4) suodattimen ja suuttimen puhdistaminen on tärkeää, jotta painepesuri toimisi oikein. Poista suodatin ja puhdista se. Muuten veden epä-puhtaudet voivat vaurioittaa pumppua ja tiivisteitä. Puhdista myös suutin säännöllisin väliajoin sekä käyntihäiriön sattuessa.

• Varmista, että suutin on auki. Poista varoen lika ja muut kerrostumat ja huuhtele sen jälkeen puhtaalla vedellä!
• Puhdista sisääntulosuodatin käytön jälkeen: Irrota letku liitännästä. Vedä suodatin ulos pihdeillä, puhdista tarvittaessa ja laita suodatin takaisin.
• Suojaa painepesuri pakkaselta ja tyhjennä se kokonaan*.

* Tyhjennä pumppu kokonaan käynnistämällä pumppu ja antamalla sen käydä noin 30 sekuntia.

7. Vianetsintä

Ongelma: Laite ei käynnisty

• Onko pistoke seinässä, onko pistorasiassa virtaa, onko sulake palanut?
  • Viallinen pistoke/pistorasia.
  • Viallinen jatkojohto. Kokeile ilman jatkojohtoa.
  • Väärä jännite, varmista.
  • Virtakytkin on OFF-asennossa.
• Laitteessa saattaa olla painetta; poista paine painamalla liipaisinkahvaa.

Ongelma: Pumpussa liian alhainen paine

• Tukkoinen/kulunut suutin suihkuputkessa. Puhdista tai vaihda uuteen.
• Huono veden tulo, varmista: Letkun tulee täyttää 10-litrainen ämpäri minuutissa.
• Letku voi olla taittunut. Tarkista ja suorista.
• Sisääntulosuodatin saattaa olla tukossa, varmista ja puhdista tarvittaessa.
• Vesiletku on tukossa tai vuotaa. Tarkista.
• Mäntien tiivisteet ovat vaurioituneet. Ota yhteys myymälään tai asiakaspalveluun.
• Turvaventtiilin O-rengas vaurioitunut. Ota yhteys myymälään tai asiakaspalveluun.
• Pumpun venttiilin istukka vuotaa. Ota yhteys myymälään tai asiakaspalveluun.

Ongelma: Pumppu vuotaa

• Mäntien tiivisteet ovat vaurioituneet. Vaihda ne.
• Kiinnityspultit löysällä. Kiristä niitä.

Ongelma: Pumppu pysähtyy

• Sulake on palanut. Vaihda sulake.
• Liian pitkä jatkojohto. Kokeile ilman jatkojohtoa.
• Huonosta veden tulosta johtuva ylikuumeneminen, sisääntulosuodatin saattaa olla tukossa. Varmista veden tulon riittävyys: Letkun tulee täyttää 10-litrainen ämpäri minuutissa.

Ongelma: Suuttimesta ei tule vettä tai vettä tulee liian vähän

• Pumppu ei ime vettä. Päästä mahdollinen ilma järjestelmästä painamalla liipaisinta. Varmista, että imuletku on täynnä vettä. Painepesuria tulee käyttää pystyasennossa, älä käytä sitä vaakatasossa.
• Pumpussa on likaa. Puhdista.
• Sisääntulo- tai ulosmenoventtiili on viallinen. Ota yhteys myymälään tai asiakaspalveluun.

Ongelma: Liipaisinta ei voi painaa.

- Pistoolikahvan turvalukko on aktivoitu. Poista aktivointi.

8. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

9. Tekniset tiedot

Malli: HPA1072-2-UK / HPA1072-2

Käyttöjännite: 230 VAC, 50 Hz

Teho: 2000 ~W

Veden suurin sisääntulopaine: 6 baaria (0,6 Mpa)

Työskentelypaine: 120 baaria (12 Mpa)

Suurin paine: 140 baaria (14 Mpa)

Vedenkulutus: 6,7 l/min

Sopiva veden lämpötila: 5 – 40°C

Paino 20,5 kg

Suojausluokka: IPX5

Melutaso (LWA): 96 dB(A)

Äänenpaine (LpA): 80 dB(A)

Tärinä: 8,9 m/s²

Rekyylivoima: 17 N

Sähköposti: [e-mail]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu 23 A, 00100 HELSINKI

GREAT BRITAIN
