BRUKSANVISNING HSR 1300 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning!

Läs bruksanvisningen.

CE-märkning.

Dubbelisolerad.

För att undvika elektrisk stöt, klipp inte gräset när det regnar. Lämna inte heller gräsklipparen utomhus när det regnar.

Kniven fortsätter att rotera efter att motorn slagits av.

STOP

Varning för vassa knivblad. Kniven fortsätter att rotera efter att motorn slagits av.

Dra ut nätkabeln ur vägguttaget innan skötsel, underhåll eller service utförs.

Undersök området som ska klippas innan arbetet påbörjas. Ta bort alla föremål som skulle kunna kastas iväg av produkten.

Om du upptäcker föremål under arbetets gång, stäng av mossrivaren och avlägsna föremålen.

Håll åskådare på avständ.

Håll nätkabeln på avständ från den roterande kniven.

Använd alltid godkända skyddsglasögon/visir och hörselskydd.

Använd skyddshandskar.

Använd skyddsskor med stålhätta och halkskydd.

Dra omedelbart ut nätkabeln ur vägguttaget om nätkabeln skadas.

Arbeta längs med sluttningar, aldrig upp- eller nedför.

Garanterad ljudnivå.

Generella säkerhetsföreskrifter

• Mossrivaren får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Låt aldrig barn leka med mossrivaren.
• Mossrivaren får endast användas på det sätt som beskrivs i den här bruksanvisningen.
• Tänk på att användaren alltid är ansvarig för olyckor och faror som drabbar andra människor eller deras egendom.
• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker eller Clas Ohlsons kundtjänst.
• Mossrivaren ska anslutas till ett vägguttag som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Använd aldrig mossrivaren om du är trött, sjuk, påverkad av alkohol eller medicin.

Säkerhetsföreskrifter innan arbetet påbörjas

• Läs hela bruksanvisningen noggrant.
• Låt aldrig barn eller personer som inte studerat bruksanvisningen använda mossrivaren. Lokala bestämmelser kan reglera användarens ålder.
• Använd aldrig mossrivaren när åskådare, särskilt barn eller husdjur, finns i närheten.
• Använd alltid lämpliga grövre skor och långbyxor. Använd aldrig mossrivaren barfota eller med öppna sandaler.
• Använd aldrig löst sittande kläder eller kläder som har löst hängande remmar eller band.
• Undersök området som ska bearbetas innan arbetet påbörjas. Ta bort alla föremål som skulle kunna kastas av mossrivaren.
• Kontrollera att mossrivaren är komplett, att alla delar är oskadade och att mossrivaren fungerar normalt innan arbetet påbörjas.
• Kontrollera att alla kablar som ska användas är hela och oskadade. Kontrollera även mossrivarens fasta nätkabel till motorn.
• Använd aldrig mossrivaren om någon av kablarna eller dess anslutningar är skadade.
• Kontrollera att alla skruvar och bultar är ordentligt åtdragna samt att alla skyddsanordningar är monterade innan arbetet påbörjas.

Säkerhetsföreskrifter vid användning

• Mossrivaren är inte avsedd att användas yrkesmässigt eller för uthyrning. Den är endast avsedd för privat användning.
• Använd endast skarvkabel godkänd för utomhusbruk.
• Använd endast mossrivaren i dagsljus eller vid god belysning.
• Mossrivaren får endast anslutas till ett vägguttag med 230–240 V, 50 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Undvik att arbeta på våta gräsmattor.
  • Gå lugnt, gå aldrig snabbt.
• Var extra försiktig vid arbete i sluttningar.
• Bearbeta alltid lutande mark tvärs över, aldrig upp- och nedför.
• Var mycket försiktig när du byter riktning i sluttningar.
• Arbeta aldrig i mycket branta sluttningar.
• Var extra försiktig när du backar eller drar mossrivaren mot dig.
• Stäng av mossrivaren och dra ut nätkabeln ur vägguttaget om maskinen ska flyttas över andra ytor än gräsmattor, t.ex. grusgångar och uppfarter.
• Använd aldrig mossrivaren om någon del av höljet är skadat. Använd den inte heller utan att uppsamlaren är monterad.
• Se till att mossrivaren står stadigt på alla hjul vid start. Håll undan fötter och händer från höljet och den roterande kniven på mossrivarens undersida.
• Stäng av mossrivaren och dra ut nätkabeln ur vägguttaget när du tillfälligt avbryter arbetet.
• Stäng av mossrivaren och dra ut nätkabeln ur vägguttaget vid tömning av uppsamlaren, rengöring eller annat underhåll.
• Stäng av mossrivaren och dra ut nätkabeln ur vägguttaget om den roterande kniven träffar något främmande föremål. Kontrollera mossrivaren, den roterande kniven och dess fjädrar. Reparera ev. skador innan mossrivaren startas igen.
• Om onormala vibrationer eller ljud uppstår, stäng av mossrivaren och dra ut nätkabeln ur vägguttaget. Undersök kniven och dess fjädrar, dra åt alla skruvar och reparera ev. skador innan arbetet återupptas.
• Var mycket uppmärksam på nätkabeln under arbetets gång. Se till att den aldrig kommer i kontakt med mossrivaren eller den roterande kniven på undersidan av mossrivaren.

Produktbeskrivning

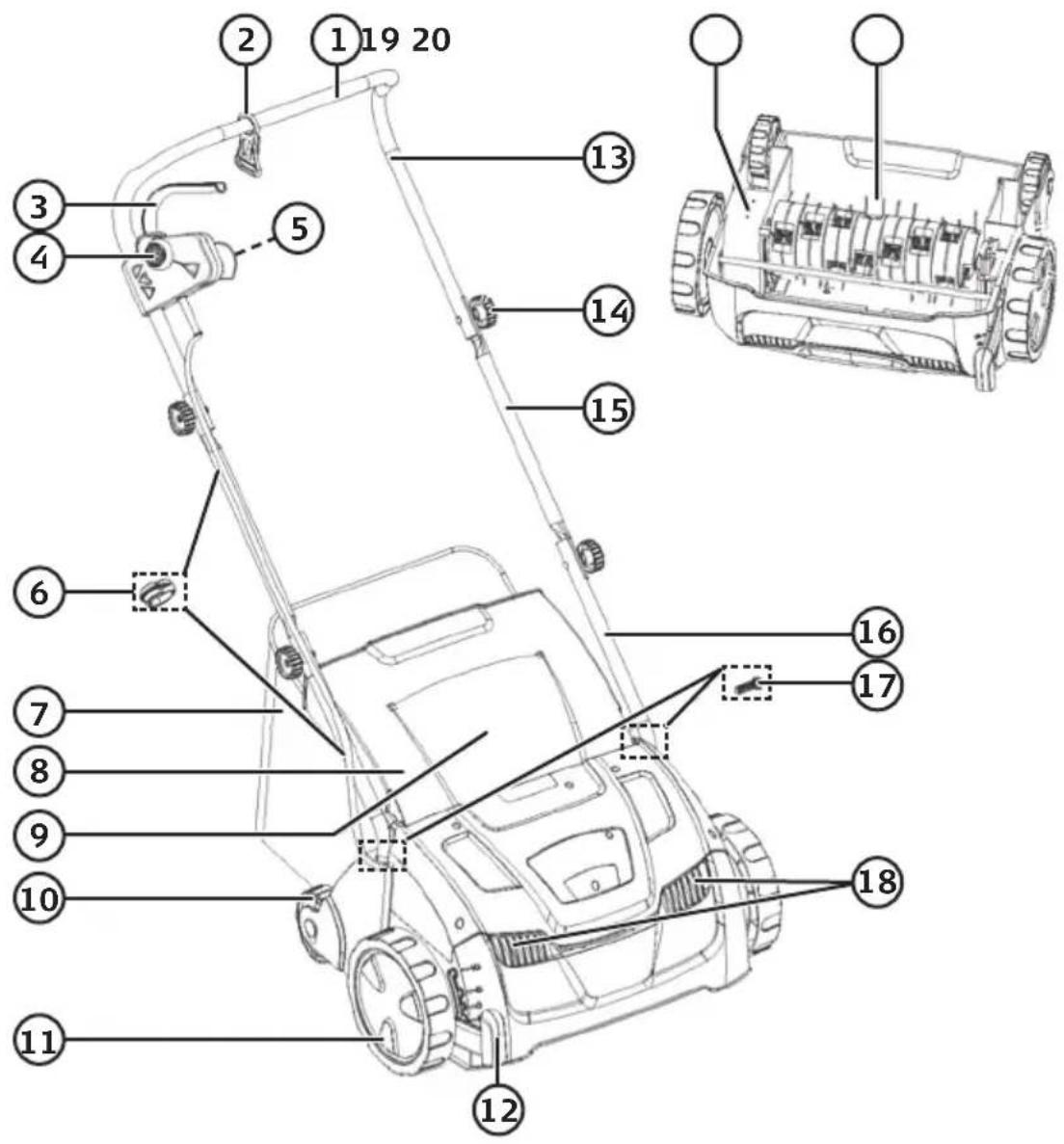

1. Handtag
2. Dragavlastare
3. Start-/stoppreglage
4. Säkerhetsbrytare
5. Anslutning för nätkabel
6. Kabelclips
7. Uppsamlare
8. Skyddslucka över utkast
9. Utkast

10. Bakre stödhjul

11. Framhjul

12. Reglage för höjdjustering
13. Handtag, överdel
14. Skruv och låsvred för montering av handtag (4 ×)
15. Handtag, mellandel
16. Handtag, underdel
17. Låsskruv för handtagets underdel
18. Ventilationsöppningar
19. Drivning
20. Skärvals

Montering Handtag

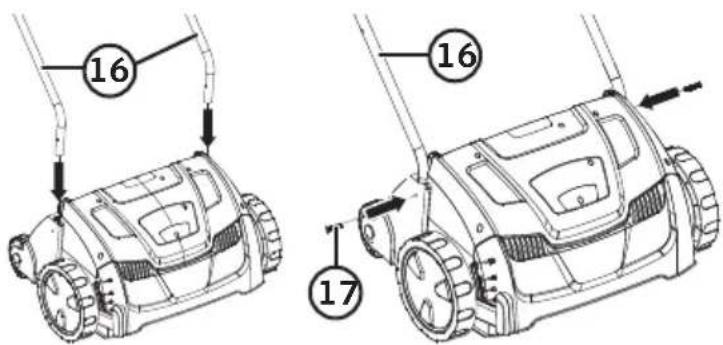

1. Skjut ner handtagets underdel (16) i sina fästen och lås fast med lässkruvarna (17).

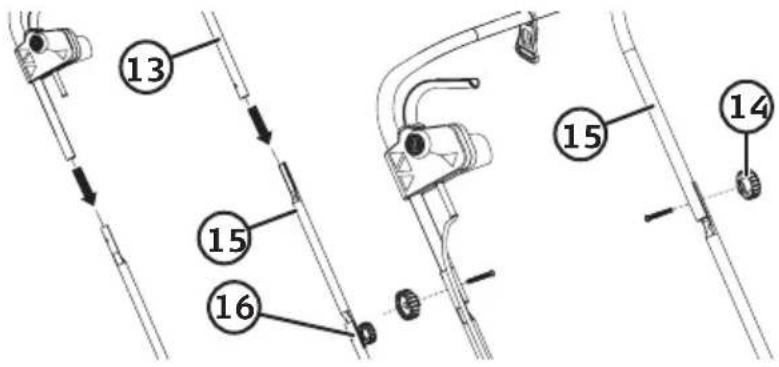

1. Montera handtagets mellandel (15) på handtagets underdel med medföljande skruv och låsvred.

2. Montera handtagets överdel (13) på handtagets mellandel med medföljande skruv och låsvred.

1. Fäst elkabeln till handtaget med medföljande clips.

Uppsamlare

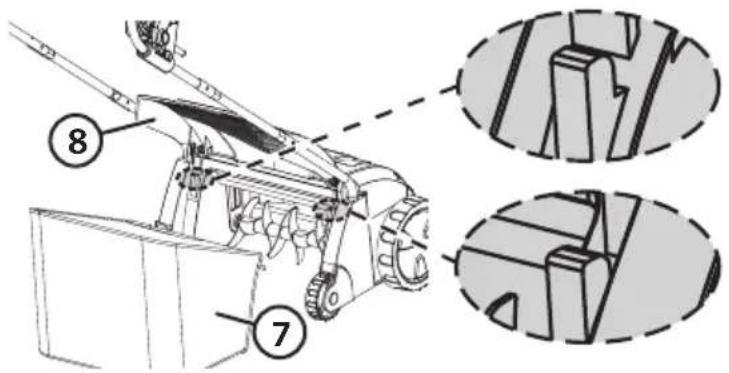

1. Lyft skyddsluckan (8) över utkastet och haka fast uppsamlaren på sitt fäste.

2. Lägg ner skyddsluckan mot uppsamlaren.

Anslutning av nätkabel

Obs! Använd endast kabel avsedd för utomhusbruk.

1. Anslut nätkabeln till anslutningen (5) på mossrivaren och fäst kabeln i dragavlastaren (2) på handtaget.
2. Anslut nätkabeln till ett jordat vägguttag med 230–240 V, 50 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.

Starta

Obs! Var uppmärksam vid start så att inte mossrivaren omedelbart griper tag i underlaget. Ställ reglaget för höjdjustering (12) i det högsta läget. Mossrivaren står i sitt högsta läge när reglaget är närmast marken. Tryck in reglaget för att flytta det. Se till att mossrivaren står på en lättbearbetad yta när den startas. Justera sedan vid behov ner arbetshöjden till önskat läge.

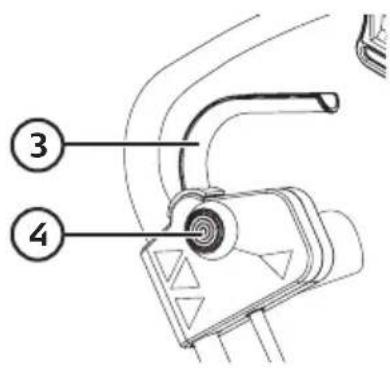

1. Tryck in och håll kvar säkerhetsbrytaren (4).
2. Dra in start-/stoppreglaget (3) helt mot handtaget. Mossrivaren startar.
3. Håll kvar start-/stoppreglaget och släpp upp säkerhetsbrytaren. Håll i handtaget med båda händerna.

Stäng av mossrivaren genom att släppa start-/stoppreglaget.

Arbetshöjd

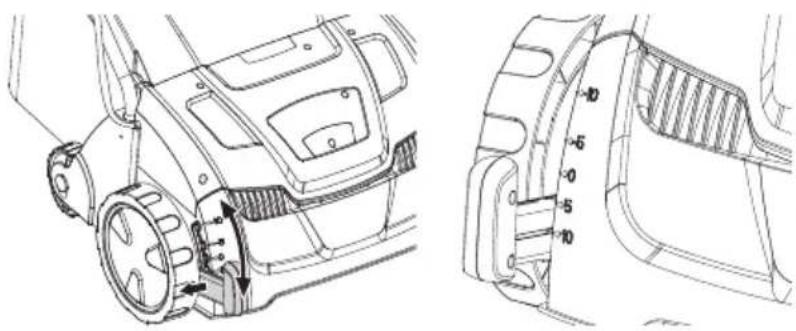

Arbetshöjden regleras genom att reglaget för höjdjustering flyttas. Tryck in reglaget för att flytta det.

5 olika lägen finns:

+10: 10 mm högre än normalläge, för transport och förvaring (reglaget närmast marken)
+5: 5 mm högre än normalläge
0: normalläge
-5: 5 mm lägre än normalläge
-10: 10 mm lägre än normalläge

Mossrivning

• Se till att skarvkabeln alltid befinner sig bakom dig på en yta som inte ska bearbetas eller som redan har bearbetats.
• Var uppmärksam så att inte skarvkabeln skadas eller kläms fast under arbetets gång.
• Låt arbetsytorna överlappa något för bästa resultat.

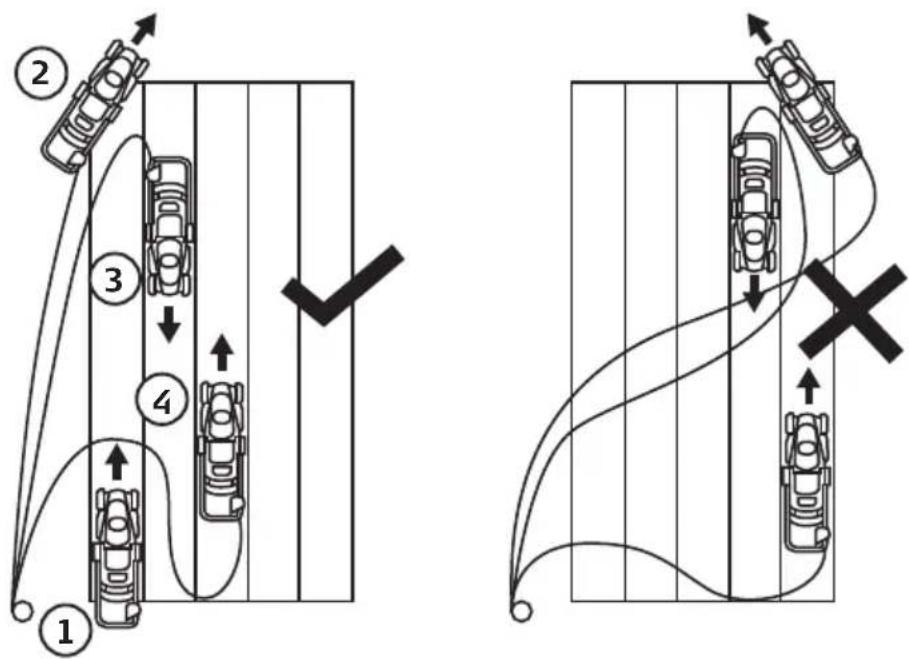

Metod för säkert arbete utan att skarvkabeln skadas:

1. Stäng av mossrivaren och dra ut nätkabeln ur vägguttaget.
2. Lyft skyddsluckan något och lyft bort uppsamlaren.
3. Töm uppsamlaren och rensa utkastet från gräs och föroreningar.
   Använd lämpligt verktyg, inte händer eller fötter.
4. Sätt tillbaka uppsamlaren.

Överbelastningsskydd

Mossrivaren är utrustad med ett överbelastningsskydd som löser ut och stänger av motorn om den överbelastas. Överbelastning kan uppstå om arbetshöjden är olämpligt inställd för underlaget, om mossa m.m. hindrar skärvalsen från att rotera etc.

Om överbelastningsskyddet löser ut:

1. Dra ut nätkabeln ur vägguttaget och låt motorn svalna.
2. Ta bort ev. föroreningar eller ändra arbetshöjden innan arbetet återupptas.

Skötsel, underhåll och förvaring

Obs! Före service och underhåll, stäng av mossrivaren, dra ut nätkabeln ur vägguttaget och låt mossrivaren svalna.

Skötsel och underhåll

• Rengör mossrivaren utvändigt med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Se till att ventilationsöppningarna (18) alltid är öppna och fria från föroreningar.
• Kontrollera regelbundet att alla skruvar och muttrar är åtdragna och att mossrivaren är oskadad.
• Kontrollera regelbundet att uppsamlaren är i gott skick.
• Reparationer ska utföras av kvalificerad servicepersonal och endast med originalreservdelar.
• Håll alltid mossrivarens undersida fri från gräs, mossa och andra föroreningar för bästa funktion.
• Kontrollera regelbundet att skärvalsen är oskadad.

Förvaring

• Stäng av mossrivaren, dra ut nätkabeln ur vägguttaget och låt mossrivaren svalna.
• Rengör mossrivaren noggrant och kontrollera att den är oskadad.
• Kontrollera att alla skruvar är åtdragna.
• Förvara mossrivaren torrt och utom räckhåll för barn.

Felsökningsschema

Mossrivaren startar inte. • Är skarvkabeln hel och ansluten på rätt sätt?• Finns det ström i vägguttaget?• Dra ut nätkabeln ur vägguttaget och kontrollera att skär-valsen kan rotera fritt och inte hindras av gräsrester etc. på mossrivarens undersida eller i utkastet.

Motorn tappar kraft.• Kontrollera arbetshöjden, om den är för låg kan moss-rivaren tappa kraft.• Dra ut nätkabeln ur vägguttaget och kontrollera att skär-valsen kan rotera fritt och inte hindras av gräsrester etc. på mossrivarens undersida eller i utkastet.

Onormala vibrationer uppstår.• Kontrollera skärvalsen, om den är skadad kan det leda till onormala vibrationer. Byt ut vid behov.• Dra ut nätkabeln ur vägguttaget och kontrollera att skär-valsen kan rotera fritt och inte hindras av gräsrester etc. på mossrivarens undersida eller i utkastet.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Vibrationsvärde 3,591 m/s², K = 1,5 m/s²

Moseriver/harv

Art.nr. 31-9311 Modell YT6702

18-4736

YT6702

Les bruksanvisningen.

CE-merket.

Dobbeltisolert.

Hold barn på avstand.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internet

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
