HSR 1300 - Hara Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Nurmikkoharava
Merkki	Cocraft
Malli	HSR 1300
Kokonaispituus	150 cm (n.)
Varren pituus	120 cm (n.)
Varren materiaali	Lasikuitu tai puu
Piikkien materiaali	Teräs epoksipinnoitteella
Piikkien lukumäärä	22 (n.)
Haravointileveys	55 cm (n.)
Paino	1,2 kg (n.)
Päätehtävä	Lehtien ja roskien kerääminen
Käyttötarkoitus	Kotipuutarhanhoito ja nurmikonhoito
Huolto	Puhdista jokaisen käytön jälkeen; säilytä kuivana
Turvatoimet	Käytä käsineitä ja silmiensuojaimia; pidä poissa lasten ulottuvilta
Varaosien saatavuus	Vaihtovarsia saatavana valmistajalta
Takuu	Vakiotakuu 2 vuotta (tarkista paikallinen käytäntö)

Usein kysytyt kysymykset - HSR 1300 Cocraft

Mihin Cocraft HSR 1300 -haravaa käytetään?

Cocraft HSR 1300 on nurmikkoharava, joka on suunniteltu lehtien, ruohonleikkuujätteen ja puutarharoskien tehokkaaseen keräämiseen.

Miten kokoan haravan?

Yleensä varsi kiinnitetään päähän mukana tulevilla ruuveilla tai lukitusmekanismilla. Noudata tarkkoja ohjeita käsikirjasta.

Voiko tätä haravaa käyttää märällä nurmella?

Kyllä, mutta märkä roskat voivat paakkuuntua. Parhaan tuloksen saamiseksi haravoi lehtien ollessa kuivia.

Miten puhdistan haravan käytön jälkeen?

Poista roskat piikeistä käsin tai harjalla. Huuhtele vedellä tarvittaessa, kuivaa sitten huolellisesti ruosteen estämiseksi.

Onko varsi ergonominen?

Varsi on suunniteltu mukavaan otteeseen, usein pehmeällä vaahtomuovi- tai kumipäällysteellä.

Mistä materiaalista piikit on valmistettu?

Piikit on valmistettu teräksestä, jossa on suojaava epoksipinnoite kestävyyden ja ruosteenkestävyyden varmistamiseksi.

Voinko vaihtaa varren, jos se rikkoutuu?

Kyllä, varaosavarsia saatavana Cocraftilta tai yhteensopivia korvaavia rautakaupoista.

Mitä turvatoimia minun tulisi noudattaa?

Käytä käsineitä suojaamaan käsiä ja suojalaseja suojaamaan silmiä lentäviltä roskilta. Pidä lapset ja lemmikit poissa haravoidessa.

Miten harava tulisi säilyttää?

Ripusta harava kuivaan paikkaan, kuten vajaan tai autotalliin, kosteusvaurioiden välttämiseksi. Pidä piikit irti maasta.

Sopiiko Cocraft HSR 1300 raskaaseen puutarhatyöhön?

Se on suunniteltu kevyeen tai keskitehoiseen käyttöön, kuten lehtien keräämiseen ja nurmikon hoitoon. Raskaaseen maanmuokkaukseen saatetaan tarvita eri työkalua.

KÄYTTÖOHJE HSR 1300 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Sammaleenpoistaja/pystyleikkuri

Tuotenro 18-4736 Malli YT6702

31-9311 YT6702

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus!

Lue käyttöohje!

CE-merkintä.

Kaksoiseristys.

Älä leikkaa ruohoa sateella sähköiskun välttämiseksi. Älä jätä laitetta ulos sateella.

Terä jatkaa pyörimistä moottorin sammuttamisen jälkeen.

Vaara! Terävät terät. Terä jatkaa pyörimistä moottorin sammuttamisen jälkeen. Irrota virtajohto pistorasiasta ennen huoltoa.

Tutki työstettävä alue ennen työn aloittamista. Poista kaikki esineet, jotka saattavat lennähtää laitteen tieltä. Jos huomaat esineitä työskentelyn aikana, sammuta laite ja poista esineet.

Pidä sivulliset loitolla.

Pidä virtajohto etäällä pyörivästä terästä.

Käytä aina asianmukaisia suojalaseja/visiiriä ja kuulosuojaimia.

Käytä suojakäsineitä.

Käytä turvakenkiä, joissa on teräsvahvike ja liukueste.

Irrota virtajohto pistorasiasta heti, jos virtajohto vahingoittuu.

Työskentele rinteessä sivulta sivulle, älä alhaalta ylöspäin tai ylhäältä alaspäin.

Taattu melutaso.

Yleiset turvallisuusohjeet

• Laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on fyysisiä tai psyykkisiä rajoitteita. Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää laitetta ilman heidän turvallisuudestaan vastaavan henkilön antamia ohjeita.
• Älä anna lasten leikkiä laitteella.
• Käytä laitetta vain tässä käyttöohjeessa kuvatulla tavalla.
• Huomaa, että käyttäjä vastaa aina muille ihmisille ja heidän omaisuudelleen sattuvista onnettomuuksista ja vaaratilanteista.
• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutettu huoltoliike tai Clas Ohlsonin asiakaspalvelu.
• Laite tulee liittää pistorasiaan, jossa on vikavirtasuojakytkin (RCD), jonka laukeamisvirta on 30 mA.
• Älä käytä laitetta, jos olet väsynyt, sairas tai alkoholin tai lääkkeiden vaikutuksen alainen.

Turvallisuusohjeet ennen työskentelyn aloittamista

• Lue käyttöohje huolellisesti.
• Älä anna lasten tai henkilöiden, jotka eivät ole tutustuneet käyttöohjeeseen, käyttää laitetta. Paikalliset määräykset saattavat säännellä käyttäjän ikää.
• Älä käytä laitetta, jos lähettyvillä on muita henkilöitä, erityisesti lapsia tai kotieläimiä.
• Käytä työskentelyyn soveltuvia tukevia kenkiä ja pitkiä housuja. Älä käytä sandaaleja äläkä ole paljain jaloin, kun käytät laitetta.
• Älä käytä löysiä vaatteita tai vaatteita, joissa on riippuvia nauhoja tai remmejä.
• Tutki työstettävä alue ennen työskentelyn aloittamista. Poista kaikki esineet, jotka saattavat lennähtää laitteen tieltä.
• Varmista ennen työskentelyn aloittamista, että kaikki osat ovat paikallaan ja ehjiä ja että laite toimii kunnolla.
• Varmista, että kaikki käytettävät johdot ovat ehjiä. Tarkista myös laitteen moottoriin menevä kiinteä johto.
• Älä käytä laitetta, jos jokin johdoista tai liitännöistä on vaurioitunut.
• Varmista ennen työskentelyn aloittamista, että kaikki pultit ja ruuvit ovat kunnolla kiinni ja että kaikki turvalaitteet ovat paikallaan.

Käyttöä koskevat turvallisuusohjeet

• Laitetta ei ole tarkoitettu ammatti- tai vuokrakäyttöön. Laite on tarkoitettu ainoastaan yksityiseen käyttöön.
• Käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.
• Käytä laitetta ainoastaan päivänvalossa tai hyvin valaistuissa paikoissa.
• Laitteen saa liittää ainoastaan vikavirtasuojakytkimellä (RCD, laukeamisvirta 30 mA) suojattuun seinäpistorasiaan (230–240 V, 50 Hz).
• Vältä märän nurmikon työstämistä.
• Käytä laitetta hitaalla nopeudella, älä kulje nopeasti.
• Ole erityisen varovainen, kun käytät laitetta rinteessä.
• Työskentele rinteessä sivulta sivulle, älä alhaalta ylöspäin tai ylhäältä alaspäin.
• Ole erityisen varovainen, kun muutat suuntaa rinteessä.
• Älä käytä laitetta erittäin jyrkissä rinteissä.
• Ole erityisen varovainen, kun kävelet taaksepäin tai vedät laitetta itseäsi kohti.
• Sammuta laite ja irrota virtajohto pistorasiasta, jos laite pitää siirtää muiden kuin nurmialueiden yli.
• Älä käytä laitetta, jos jokin sen kotelon osista on vaurioitunut. Älä myöskään käytä laitetta, jos kerääjä ei ole paikallaan.
• Varmista ennen käynnistämistä, että laite on vakaasti kaikkien pyörien päällä. Pidä kädet ja jalat kaukana kotelosta ja laitteen alapuolella olevasta pyörivästä terästä.
• Sammuta laite ja irrota virtajohto pistorasiasta, jos keskeytät työskentelyn tilapäisesti.
• Sammuta laite ja irrota virtajohto pistorasiasta ennen kerääjän tyhjentämistä, laitteen puhdistusta tai muita huoltotoimenpiteitä.
• Sammuta laite ja irrota virtajohto pistorasiasta, jos pyörivä terä osuu johonkin. Tarkista laite, pyörivä terä ja terän jouset. Korjaa mahdolliset aiheutuneet vahingot ennen laitteen käynnistämistä uudelleen.
• Sammuta laite ja irrota virtajohto pistorasiasta, jos laitteesta kuuluu epänormaalia ääntä tai laite tärisee epänormaalisti. Tarkista terä ja sen jouset, kiristä ruuvit ja korjaa mahdolliset vauriot ennen työskentelyn jatkamista.
• Muista varoa virtajohtoa työskentelyn aikana. Huolehdi, että virtajohto ei joudu kosketuksiin laitteen tai laitteen alla olevan pyörivän terän kanssa.

Tuotteen kuvaus

1. Kahva
2. Vedonpoistaja
3. Käynnistys-/sammutuskytkin
4. Turvakytkin
5. Virtajohdon liitäntä
6. Johtokiinnike
7. Kerääjä
8. Ulostuloaukon suojaluukku
9. Ulostuloaukko

10. Taaempi tukipyörä

11. Etupyörä

12. Korkeudensäädin
13. Kahva, yläosa
14. Ruuvit ja lukitsimet kahvan asennukseen (4 ×)
15. Kahva, keskiosa
16. Kahva, alaosa
17. Kahvan alaosan lukitusruuvi
18. Ilma-aukot
19. Pyörittäjä
20. Leikkuutela

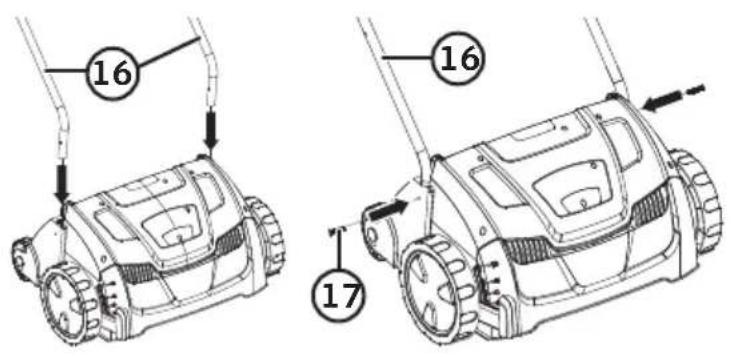

Asennus Kahva

1. Työnnä kahvan alaosa (16) kiinnikkeisiin ja lukitse se lukitusruuveilla (17).

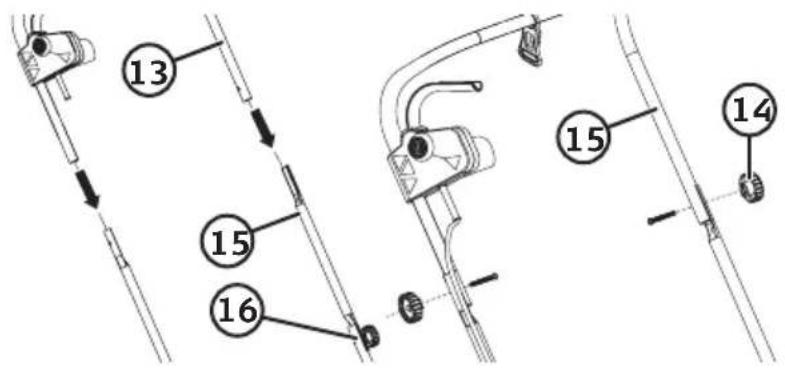

1. Asenna kahvan keskiosa (15) kahvan alaosaan mukana tulevilla ruuveilla ja lukitsimilla.

2. Asenna kahvan yläosa (13) kahvan keskiosaan mukana tulevilla ruuveilla ja lukitsimilla.

1. Kiinnitä virtajohto kahvaan mukana tulevalla kiinnittimellä.

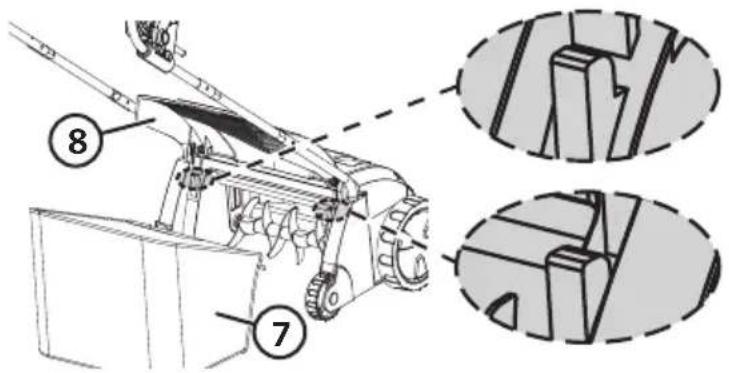

Kerääjä

1. Nosta suojaluukku (8) ulostuloaukon yläpuolelle ja kiinnitä kerääjä kiinnikkeeseen.
2. Laske suojaluukku kerääjää vasten.

Virtajohdon liittäminen

Huom.! Käytä ainoastaan ulkokäyttöön tarkoitettua johtoa.

1. Liitä virtajohto laitteen liitäntään (5) ja kiinnitä johto kahvassa olevaan vedonpoistajaan (2).
2. Liitä virtajohdon pistoke maadoitettuun pistorasiaan (230–240 V, 50 Hz), jossa on 30 mA:n vikavirtasuojakytkin (RCD).

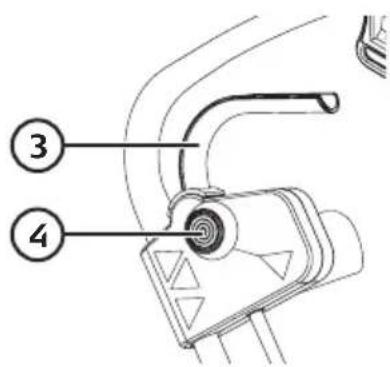

Käynnistys

Huom.! Varo laitetta käynnistäessä, että laite ei tartu heti alustaan. Aseta korkeudensäädin (12) korkeimmalle säädölle. Korkein säätö on valittuna, kun säädin on lähimpänä maata. Siirrä säädintä painamalla sitä. Varmista, että laite on käynnistettäessä helposti työstettävällä pinnalla. Säädä tämän jälkeen työskentelykorkeutta tarvittaessa alemmaksi.

1. Pidä turvakytkintä (4) pohjassa.
2. Vedä käynnistys-/sammutuskytkin (3) kahvaa vasten. Laite käynnistyy.
3. Pidä käynnistys-/sammutuskytkin samassa asennossa ja päästä turvakytkin. Ota kahvasta kiinni molemmilla käsillä.

Sammuta laite päästämällä käynnistys-/sammutuskytkin.

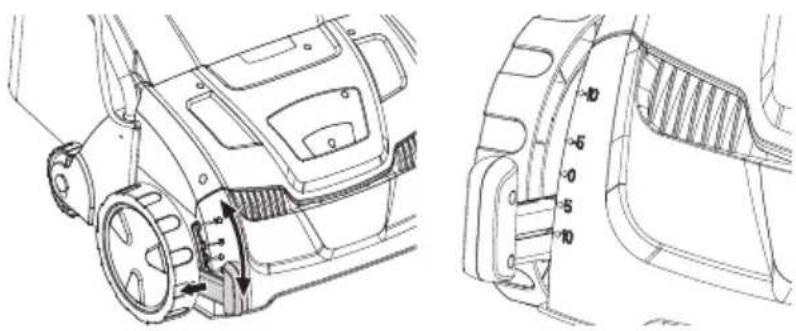

Työskentelykorkeus

Säädä työskentelykorkeutta liikuttamalla korkeudensäädintä. Siirrä säädintä painamalla sitä.

Säätövaihtoehtoja on viisi:

+10: 10 mm normaalitilaa korkeampi. Kuljetukseen ja säilytykseen (säädin lähimpänä maata).

+5: 5 mm normaalitilaa korkeampi.

0: Normaalitila.

-5: 5 mm normaalitilaa matalampi.

-10: 10 mm normaalitilaa matalampi.

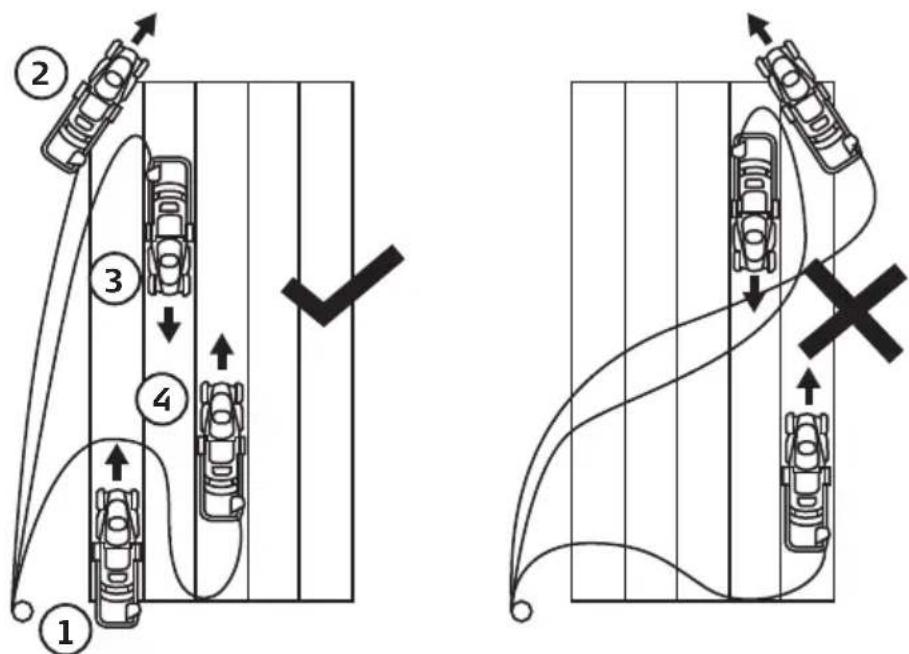

Sammaleenpoisto

• Varmista, että jatkojohto on aina takanasi sellaisella pinnalla, jota et työstä tai jonka olet jo työstänyt.
• Ole varovainen, ettei jatkojohto pääse vaurioitumaan tai juuttumaan kiinni työskentelyn aikana.
• Saat parhaan tuloksen, kun työskentelet aina limittäin edellisen työstettävän pinnan kanssa.

Turvallinen työskentely niin, ettei jatkojohto vaurioidu:

Kerääjän tyhjentäminen

1. Sammuta laite ja irrota virtajohto pistorasiasta.
2. Nosta suojaluukkua hieman ja nosta kerääjä pois.
3. Tyhjennä kerääjä ja puhdista ulostuloaukko ruohosta ja roskista.
   Käytä puhdistamiseen soveltuvia työkaluja. Älä käytä käsiä tai jalkoja.
4. Aseta kerääjä takaisin paikalleen.

Ylikuormitussuoja

Laitteessa on ylikuormitussuoja, joka laukeaa ja sammuttaa moottorin, jos moottori ylikuormittuu. Laite voi ylikuormittua, jos työskentelykorkeus on väärä, jos sammal estää leikkuutelaa pyörimästä jne.

Jos ylikuormitussuoja laukeaa:

1. Irrota virtajohto pistorasiasta ja anna moottorin jäähtyä.
2. Poista mahdolliset epäpuhtaudet ja muuta työskentelykorkeus ennen työskentelyn jatkamista.

Huolto ja säilytys

Huom.! Sammuta laite, irrota virtajohto pistorasiasta ja anna laitteen jäähtyä ennen huoltoa.

Huolto ja ylläpito

• Puhdista laitteen ulkopinta kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Varmista, että ilma-aukot (18) ovat aina auki ja että niissä ei ole epäpuhtauksia.
• Tarkista säännöllisesti, että kaikki ruuvit ja mutterit ovat kunnolla kiinni ja että laite ei ole vahingoittunut millään tavalla.
• Tarkista säännöllisesti, että kerääjä on hyvässä kunnossa.
• Korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.
• Pidä laitteen pohja puhtaana ruohosta, sammaleesta ja muista epäpuhtauksista, jotta laite toimisi parhaalla mahdollisella tavalla.
• Tarkista säännöllisesti, että leikkuutela on ehjä.

Säilytys

• Sammuta laite, irrota virtajohto pistorasiasta ja anna laitteen jäähtyä.
• Puhdista laite huolellisesti ja tarkista, että se ei ole vahingoittunut millään tavalla.
• Varmista, että kaikki ruuvit on kiristetty.
• Säilytä laitetta kuivassa tilassa lasten ulottumattomissa.

Vianhakutaulukko

Laite ei käynnisty. • Varmista, että jatkojohto on ehjä ja että se on liitetty oikein.• Varmista, että pistorasiassa on virtaa.• Irrota virtajohto pistorasiasta ja varmista, että leikkuutela pääsee pyörimään vapaasti eikä juutu kiinni laitteen alla tai ulostuloaukossa olevaan ruohoon tai muihin roskiin.

Moottori menettää tehoa. • Tarkista työskentelykorkeus. Jos korkeus on liian matala, laite voi menettää tehoa.• Irrota virtajohto pistorasiasta ja varmista, että leikkuutela pääsee pyörimään vapaasti eikä juutu kiinni laitteen alla tai ulostuloaukossa olevaan ruohoon tai muihin roskiin.

Laite tärisee epänormaalisti. • Tarkista leikkuutela. Jos tela on vahingoittunut, se saattaa aiheuttaa epänormaalia tärinää. Vaihda tarvittaessa.• Irrota virtajohto pistorasiasta ja varmista, että leikkuutela pääsee pyörimään vapaasti eikä juutu kiinni laitteen alla tai ulostuloaukossa olevaan ruohoon tai muihin roskiin.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 220–240 V, 50 Hz

Teho 1300 W

Kuormittamaton kierrosluku 2990 kierr./min

Työskentelyleveys 320 mm

Paino 11 kg

Melutaso LpA = 84,5 dB(A), K = 3 dB(A)

LwA = 97,9 dB(A), K = 3 dB(A)

Tärinäarvo 3,591 m/s², K = 1,5 m/s²

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
