HSR 1300 - Rive Cocraft - Gratis bruksanvisning og manual

Produkttype	Plankestriv
Merke	Cocraft
Modell	HSR 1300
Total lengde	150 cm (ca.)
Skaftlengde	120 cm (ca.)
Skaftmateriale	Glassfiber eller tre
Piggmateriale	Stål med epoksybelegg
Antall tinner	22 (ca.)
Rivebredde	55 cm (ca.)
Vekt	1,2 kg (ca.)
Primærfunksjon	Løv- og avfallsoppsamling
Tiltenkt bruk	Hagearbeid og plenpleie
Vedlikehold	Rengjøres etter hver bruk; oppbevares tørt
Sikkerhetstiltak	Bruk hansker og øyevern; holdes unna barn
Tilgjengelighet av reservedeler	Skafterstatninger kan være tilgjengelig fra produsenten
Garanti	Standard 2-års garanti (sjekk lokal policy)

Ofte stilte spørsmål - HSR 1300 Cocraft

Hva brukes Cocraft HSR 1300 til?

Cocraft HSR 1300 er en plankestriv designet for effektiv oppsamling av løv, gressklipp og hageavfall.

Hvordan setter jeg sammen riven?

Vanligvis må skaftet festes til hodet ved hjelp av medfølgende skruer eller låsemekanisme. Følg håndboken for nøyaktige trinn.

Kan jeg bruke denne riven på vått gress?

Ja, men vått avfall kan klumpe seg. For best resultat, riv når løvet er tørt.

Hvordan rengjør jeg riven etter bruk?

Fjern avfall fra tinnene for hånd eller med en børste. Skyll med vann om nødvendig, tørk deretter grundig for å forhindre rust.

Er skaftet ergonomisk?

Skaftet er designet for komfortabelt grep, ofte med et mykt skum- eller gummibelagt belegg.

Hvilke materialer er tinnene laget av?

Tinnene er laget av stål med et beskyttende epoksybelegg for holdbarhet og rustmotstand.

Kan jeg erstatte skaftet hvis det går i stykker?

Ja, reservedeler kan være tilgjengelig fra Cocraft eller kompatible erstatninger fra jernvareforretninger.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk hansker for å beskytte hendene og sikkerhetsbriller for å skjerme øynene fra flygende avfall. Hold barn og kjæledyr unna mens du river.

Hvordan bør jeg oppbevare riven?

Heng riven på et tørt sted, for eksempel et skur eller garasje, for å unngå fuktskader. Hold tinnene unna bakken.

Er Cocraft HSR 1300 egnet for tungt hagearbeid?

Den er designet for lett til middels bruk, som løvoppsamling og plenpleie. For tung jordbearbeiding kan et annet verktøy være nødvendig.

BRUKSANVISNING HSR 1300 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Tömning av uppsamlare

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Advarsel!

Bruk ikke maskinen i regnvær da dette kan føre til elektrisk støt. La heller ikke maskinen bli stående ute i regnvær.

Kniven fortsetter å rotere en stund etter at motoren er skrudd av.

STOP

Knivbladet er skarpt. Kniven fortsetter å rotere en stund etter at motoren er skrudd av. Trekk alltid støpselet ut fra strømuttaket før service og vedlikehold.

Undersøk området som skal klippes før klippingen startes. Fjern alle gjenstander som kan kastes ut fra produktet. Hvis du oppdager gjenstander som ligger i veien for deg mens du jobber så skru av moseriveren og fjern gjenstanden.

Bruk alltid godkjente vernebriller/visir og hørselsvern.

Bruk vernehansker.

Bruk vernesko, hjelm og sklibeskyttelse.

Dra ut strømkabelen umiddelbart fra strømuttaket hvis kabelen er skadet.

Jobb alltid langs etter skråningen og ikke på tvers av den.

Garantert lydnivå.

Generelle sikkerhetstiltak

• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap om det, dersom de ikke har fått opplæring i bruken av noen som har ansvaret for deres sikkerhet.
  • La aldri barn leke med produktet.
• Bruk produktet kun som beskrevet i denne bruksanvisningen.
• Det er alltid brukeren som er ansvarlig for ulykker forbundet med bruk av dette produktet.
• Hvis strømkabelen blir skadet må den skiftes av faglært elektriker eller hos Clas Ohlsons kundeservice.
• Produkter skal kobles til et strømuttak som er sikret med jordfeilsbryter (RCD) på 30 mA.
• Bruk ikke produktet när du er sliten, trett, syk eller påvirket av alkohol eller medisiner.

Sikkerhetstiltak

• Les hele bruksanvisningen grundig.
• La ikke personer som ikke har studert bruksanvisningen eller barn bruke produktet. Aldersgrense for bruk kan være regulert av lokale forskrifter/regler.
• Moseriveren må ikke brukes i nærheten av tilskuere. Vær ekstra forsiktig når det er barn eller husdyr i nærheten.
• Bruk alltid passende solide sko og langbukser. Bruk ikke moseriveren når du er barbeint eller kun med åpne sandaler.
• Bruk ikke løstsittende klær eller klær som har løsthengende reimer eller bånd.
• Undersøk området som skal bearbeides før arbeidet startes. Fjern alle gjenstander som kan kastes ut fra moseriveren.
• Kontroller at produktet er komplett, at alle deler er hele, uskadet og fungerer som de skal før arbeidet startes.
• Kontroller at alle kabler som skal brukes er hele og ikke har skader. Kontroller også den faste strømkabelen som går til motoren.
• Produktet må ikke brukes dersom noen av kablene eller koblingene er skadet.
• Kontroller at alle skruer og bolter er trukket godt til og at alle beskyttelsesanordninger er montert før arbeidene startes.

Sikkerhet ved bruk

• Moseriveren/harven er ikke beregnet til kommersiell bruk eller til utleie. Den er kun beregnet til privat bruk.
• Bruk kun skjøteledning som er godkjent til utendørs bruk.
• Arbeidene med produktet bør foregå i dagslys eller med god belysning.
• Produktet skal kun kobles til strømuttak med 230–240 V, 50 Hz som er sikret med jordfeilsbryter (RCD) på 30 mA.
• Det bør ikke utføres arbeider i vått gress.
  • Gå sakte med produktet.
  • Vær ekstra varsom med jobbing i helninger.
• Når marken heller skal man gå på tvers i skråningen, og ikke opp og ned.
• Vær ekstra forsiktig når du skifter retning i hellinger.
• Jobb aldri i bratte hellinger.
• Vær ekstra forsiktig når du rygger eller trekker produktet mot deg.
• Skru av produktet og trekk ut strømkabelen fra strømuttaket hvis det skal flyttes over områder som f.eks. grusganger og innkjørsler.
• Bruk ikke produktet hvis dekselet er skadet. Bruke det heller ikke hvis ikke oppsamleren er montert.
• Pass på at produktet står stodig med bakkekontakt på alle hjulene når det startes. Hold føtter og hender vekk fra dekselet og den roterende kniven.
• Skru av moseriveren og trekk strømkabelen ut fra strømuttaket når du tar pause i arbeidet.
• Steng moseriveren og trekk strømkabelen ut fra strømuttaket når oppsamleren tømmes og ved rengjøring og vedlikehold av maskinen.
• Hvis kniven treffer fremmede gjenstander skal moseriveren stoppes og strømkabelen kobles fra. Kontroller den roterende kniven og fjærene på moseriveren. Ved feil må disse utbedres før moseriveren tas i bruk igjen.
• Dersom det oppstår unormale vibrasjoner eller lyder skal produktet stoppes og kontakten trekkes ut umiddelbart. Undersøk kniven og fjærene, trekk til alle skruer, og reparer alle skader, før arbeidene gjenopptas.
• Vær oppmerksom på strømkabelen mens du jobber. Pass på at den aldri kommer i kontakt med moseriveren eller dens roterende kniver på undersiden.

Produktbeskrivelse

1. Håndtak
2. Strekkavlastning
3. Start- og stoppbryter
4. Sikkerhetsbryter
5. Tilkobling for strømkabel
6. Klips for feste av strømkabel
7. Oppsamler
8. Beskyttelsesdeksel over utkaster
9. Utkaster
10. Bakre støttehjul
11. Fremre hjul
12. Bryter for høydejustering
13. Håndtak, øvre del
14. Skrue og låseratt for montering av håndtak (4 x)
15. Håndtak, mellomste del
16. Håndtak, nedre del
17. Låseskrue til håndtakets underdel
18. Ventilasjonsåpninger
19. Driving
20. Skjærevalse

Montering Håndtak

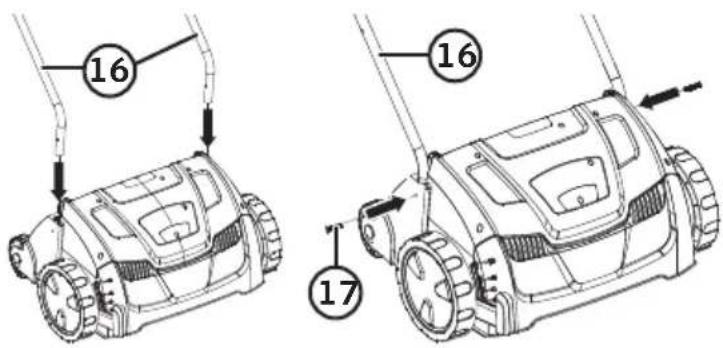

1. Skyv håndtakets underdel (16) ned i festet sitt og lås med låseskruene (17).

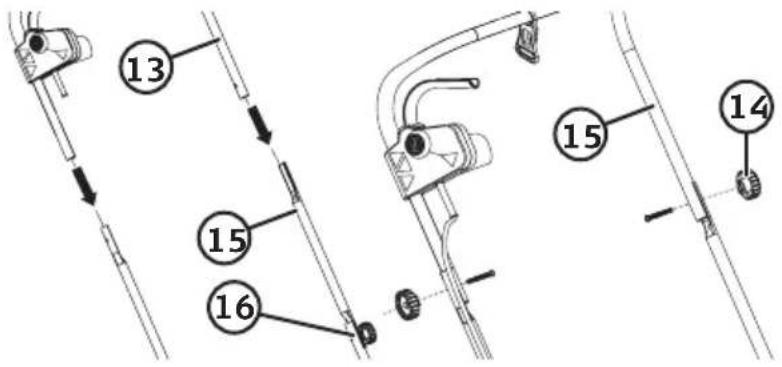

1. Monter håndtakets midterste del (15) på underdelen med skruen og låserattet som følger med.

2. Monter håndtakets øvre del (13) på midtdelen med skruen og låserattet som følger med.

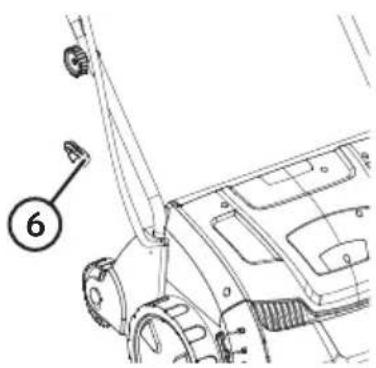

1. Fest strømkabelen til håndtaket med medfølgende klips.

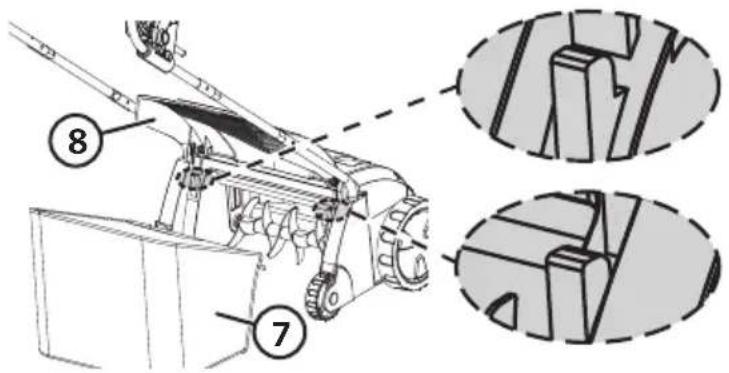

Oppsamler

1. Løft beskyttelsesdekselet (8) over utkastet og fest oppsamleren på festet sitt.
2. Legg tilbake dekselet.

Kobling av strømkabel

Obs! Bruk kun skjøteledning som er godkjent til utendørs bruk.

1. Strømkabelen kobles til uttaket (5) på moseriveren og fest kabelen til strekkavlastningen (2) på håndtaket.
2. Produktet skal kun kobles til strømuttak med 230–240 V, 50 Hz, som er sikret med jordfeilsbryter (RCD) på 30 mA.

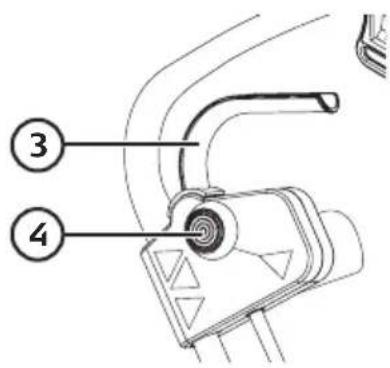

Start

Obs! Vær oppmerksom ved oppstarten av produktet så det ikke griper tak i underlaget umiddelbart. Still bryteren for høydejusteringen (12) i den laveste innstillingen. Moseriveren står i den høyeste posisjonen når bryteren er nærmes bakken. Trykk inn bryteren for å justere den. Påse at moseriveren står på en plan, lett bearbeidet flate når den startes. Juster deretter arbeidshøyden til ønsket posisjon.

1. Trykk inn og hold sikkerhetsbryteren (4) inne.
2. Trekk start-/stoppbryteren (3) helt inn mot håndtaket. Moseriveren starter.
3. Hold start-/stoppbryteren inne og slipp opp sikkerhets-bryteren. Hold i håndtaket med begge hendene.

Steng moseriveren ved å slippe opp start-/stoppbryteren.

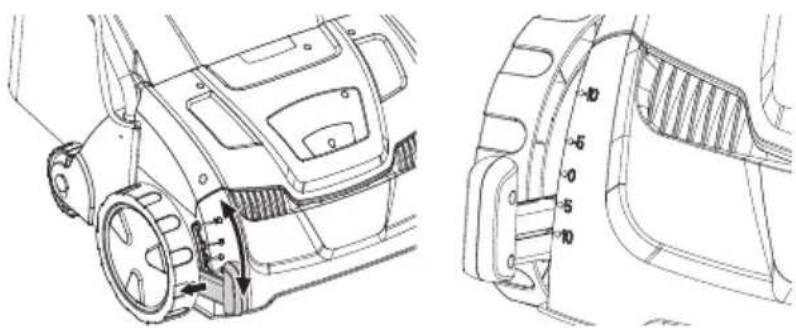

Arbeidshøyde

Arbeidshøyden justeres ved at bryteren for høydejusteringen flyttes. Trykk inn bryteren for å justere den.

Her er det 5 innstillinger å velge mellom.

+10: 10 mm høyere enn normalinnstilling, innstilling ved transport og oppbevaring

+5: 5 mm høyere enn normal

0: normalnivå

-5: 5 mm lavere enn normal

-10: 10 mm lavere enn normal

Moseriving

• Pass på at skjøteledningen alltid er bak deg og at du ikke kjører over den.
• Påse at ikke skjøteledningen skades eller klemmes under klippingen.
• La arbeidsflatene overlappes. Da blir resultatet best.

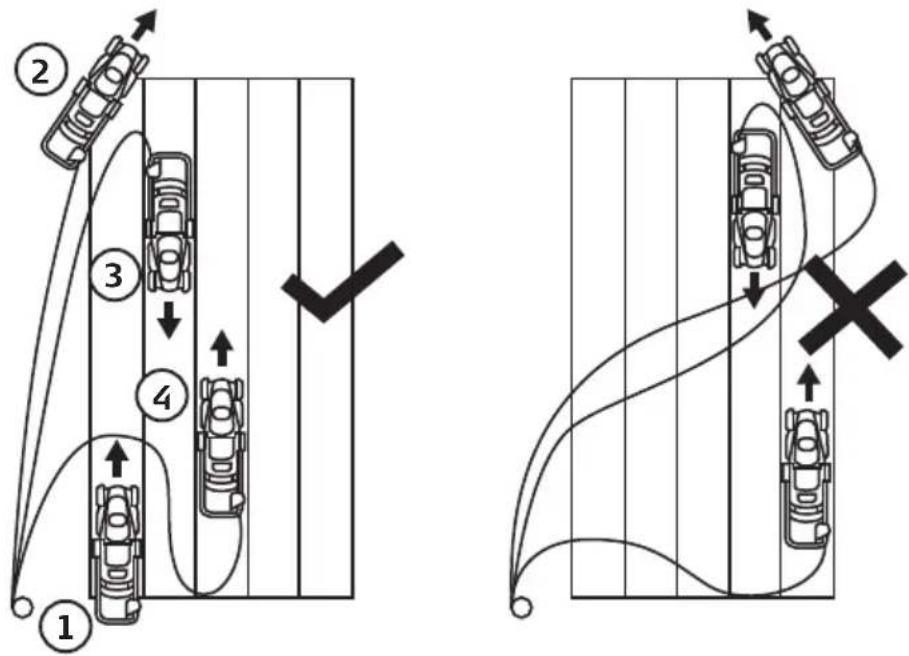

Metode for sikker jobbing uten å skade skjøteledningen:

Tømming av oppsamler

1. Steng moseriveren og trekk ut støpselet.
2. Løft opp lokket på dekselet og fjern deretter oppsamleren.
3. Tøm ut mosen og rens utkastet for ev. gress og mose. Bruk et passende verktøy, ikke hender eller føtter.
4. Sett oppsamleren på plass igjen.

Overbelastningsvern

Moseriveren er utstyrt med et overopphetingsvern som løses ut og stenger motoren hvis den blir for varm. Hvis arbeidshøyden er feil eller ugunstig innstilt kan skjærevalsen bli hindret i å rotere og motoren overbelastes.

Hvis overbelastningsvernet utløses:

1. Trekk støpselet ut av strømuttaket og la motoren bli kald.
2. Fjern ev. forurensninger eller endre arbeidshøyden før jobben gjenopprettes.

Stell, vedlikehold og oppbevaring

Obs! Før service eller vedlikehold må moseriveren skurs av. Trekk støpselet ut av strømuttaket og la maskinen avkjøles.

Stell og vedlikehold

• Rengjør produktet utvendig med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
  • Pass på at alle ventilasjonsåpninger (18) alltid er åpne og fri for rusk.
• Kontroller regelmessig at alle skruer og muttere er trukket til og at moseriveren ikke er skadet.
• Kontroller at gressoppsamleren er hel og uskadet.
• Reparasjoner skal utføres av kvalifiserte fagpersoner og kun med originale reservedeler.
• Hold alltid undersiden ren for gress og forurensninger.
• Kontroller regelmessig at skjærevalsen er hel.

Oppbevaring

• Steng moseriveren ved å trekke støpselet ut fra strømuttaket og la den bli kald.
• Moseriveren bør rengjøres grundig. Kontroller også at den er uskadet.
• Kontroller at alle skruer er godt dratt til.
• Moseriveren må oppbevares tørt og utenfor barns rekkevidde.

Feilsøking

Moseriveren starter ikke. •	Er skjøteledningen hel og koblet riktig?• Er det strøm i strømuttaket?• Trekk strømkabelen ut av strømuttaket og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.
Motorens kraft reduseres. •	Kontroller arbeidshøyden. Hvis den er stilt for lavt går det ut over effekten.• Trekk strømkabelen ut av strømuttaket og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.
Vibrasjoner i maskinen. •	Sjekk skjærevalsen. Hvis den er skadet kan maskinen få unormale vibrasjoner. Skift batterier ved behov.• Trekk strømkabelen ut av strømuttaket og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Arbeidsbredde 320 mm

Vekt 11 kg

Lydnivå LpA = 84,5 dB(A), K = 3 dB(A)

LwA = 97,9 dB(A), K = 3 dB(A)

Vibrasjonsverdi 3,591 m/s², K = 1,5 m/s²
