DJC123-120 - Borrmaskin Clas Ohlson - Gratis bruksanvisning och manual

Produkttyp	Borrmaskin/Skruvdragare
Märke	Clas Ohlson
Modell	DJC123-120
Strömkälla	Uppladdningsbart NiMH-batteri, 12 V
Batterikapacitet	1,2 Ah
Laddningstid	3–5 timmar
Rotationshastighet (steglös)	0–550 RPM
Justerbart vridmoment	19 steg + borrläge
Max vridmoment	11 Nm
Spännchucktyp	Nyckellös
Spännchuckskapacitet	0,8–10 mm
Borrkapacitet (trä)	20 mm
Borrkapacitet (stål)	10 mm
Vikt	1,3 kg
Ljudnivå (LpA)	67 dB(A), K=3 dB(A)
Vibrationsnivå (obelastad)	1,77 m/s², K=1,5 m/s²
Växling framåt/bakåt	Ja
LED-arbetslampa	Ja
Elbroms	Ja
Skötsel och underhåll	Håll ventilationsöppningarna rena; rengör med fuktig trasa; ladda batteriet regelbundet
Skyddsutrustning som krävs	Skyddsglasögon och hörselskydd
Reservdelar och reparation	Kontakta auktoriserad serviceverkstad

Vanliga frågor - DJC123-120 Clas Ohlson

Hur lång tid tar det att ladda batteriet?

Laddningstiden är 3 till 5 timmar. Laddaren stängs inte av automatiskt, så koppla ur den efter laddning.

Kan jag använda borrmaskinen under laddning?

Nej, borrmaskinen är inte konstruerad för att användas under laddning. Ta alltid bort batteriet före laddning.

Hur justerar jag vridmomentet?

Vrid vridmomentinställningsringen till ett av de 19 vridmomentlägena eller till borrläget. Börja med en låg inställning och öka efter behov.

Vilken typ av batteri använder denna borrmaskin?

Den använder ett 12 V NiMH-batteri med kapacitet 1,2 Ah. Ladda endast med medföljande laddare.

Hur ändrar jag rotationsriktning?

Släpp avtryckaren, skjut sedan väljaren för framåt/bakåt åt vänster för motsols, åt höger för medsols. Mittläget låser strömbrytaren.

Hur rengör och underhåller jag borrmaskinen?

Håll ventilationsöppningarna fria från skräp. Rengör utsidan med en lätt fuktad trasa och milt rengöringsmedel. Använd inte lösningsmedel.

Vilken skyddsutrustning bör jag använda?

Använd alltid skyddsglasögon och hörselskydd. Använd dammskydd vid behov.

Varför går motorn långsamt?

Möjliga orsaker: slö/skadad tillbehör (vässa eller byt ut), avtryckaren inte helt intryckt, eller motorn överhettad. Minska matningshastigheten och låt svalna.

Hur gör jag mig av med batteriet?

Följ lokala föreskrifter. Sätt tejp över kontakterna för att undvika kortslutning. Kasta inte i eld eller vatten.

Vilken är borrkapaciteten?

Maximal borrdiameter: 20 mm i trä, 10 mm i stål.

BRUKSANVISNING DJC123-120 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Varning! När du använder elektriska handverktyg ska alltid följande generella säkerhetsregler följas, för att undvika brandfara, elektrisk chock och personskada. Läs hela bruksanvisningen innan du använder produkten och spara den för framtida bruk.

Dra alltid ut nätsladdens stickpropp ur uttaget innan service och justering av produkten.

1. Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.
b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade batterier. Användning av annat batteri kan orsaka skade- och brandrisk.
d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
e) Om batteriet misshandlas kan syra läcka från batteriet; undvik kontakt. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök dessutom läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med original-reservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsregler för laddningsbara handverktyg

• Använd endast den bifogade laddaren. Laddaren är endast avsedd för inomhusbruk.
• Låt ett varmt batteri svalna innan laddningen påbörjas. Temperaturen vid batteri-uppladdningen ska ligga mellan 0 °C och 40 °C (20–25 °C rekommenderas för bästa laddningsresultat).
• Om batteriet laddas i en temperatur som underskrider 0 °C kan det leda till överladdning som kan skada verktyget. Batteriet ska inte laddas i temperaturer över 40 °C. Batteriet ger full effekt först efter ca 5 uppladdningar/urladdningar.

• Låt laddaren vila i 15 minuter innan du börjar ladda nästa batteri. Ladda inte mer än två batterier i följd utan längre uppehåll.

• Se till att inga främmande föremål kommer in i verktyget genom batteriöppningen.

• Undvik kortslutning, tejpa över batteriets kontaktbleck med isolerande material om det förvaras löst.
  • Demontera aldrig det uppladdningsbara batteriet eller laddaren.
• Se till att det uppladdningsbara batteriet inte kortsluts, det kan skada batteriet och leda till olycksfall om batteriet exploderar.
• Explosionsrisk om batteriet utsätts för eld eller hög värme! Kasta aldrig batteriet i elden! Lämna aldrig ett batteri länge i starkt solljus!
• Kontrollera innan du börjar borra i golv, tak eller väggar, att det inte finns dolda elektriska kablar, vattenledningar eller annat som kan skadas i borrområdet, använd t.ex. metalldetektor.
• Ställ alltid omkopplaren för höger-/vänstergång i låst läge innan verktygsbyte.

Produktmärkning med säkerhetssymboler på produkten

Läs hela bruksanvisningen, följ säkerhetsreglerna och beakta varningarna.

Använd hörselskydd och skyddsglasögon.

2. Skötselråd

• Håll alltid motorns ventilationsöppningar fria från spån och skräp.
• Rengör maskinen regelbundet med ett milt rengöringsmedel och en svagt fuktad trasa, använd aldrig starka rengöringsmedel.
• Ladda upp batteriet regelbundet, det mår bäst av att användas.

3. Avfallshantering

• När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.
• Tejpa över batteriets kontaktbleck med isolerande material för att undvika kortslutning innan det går till deponi.
• Defekta och förbrukade batterier måste lämnas till återvinning.
• Förbrukade batterier får inte kastas i eld eller i vatten.

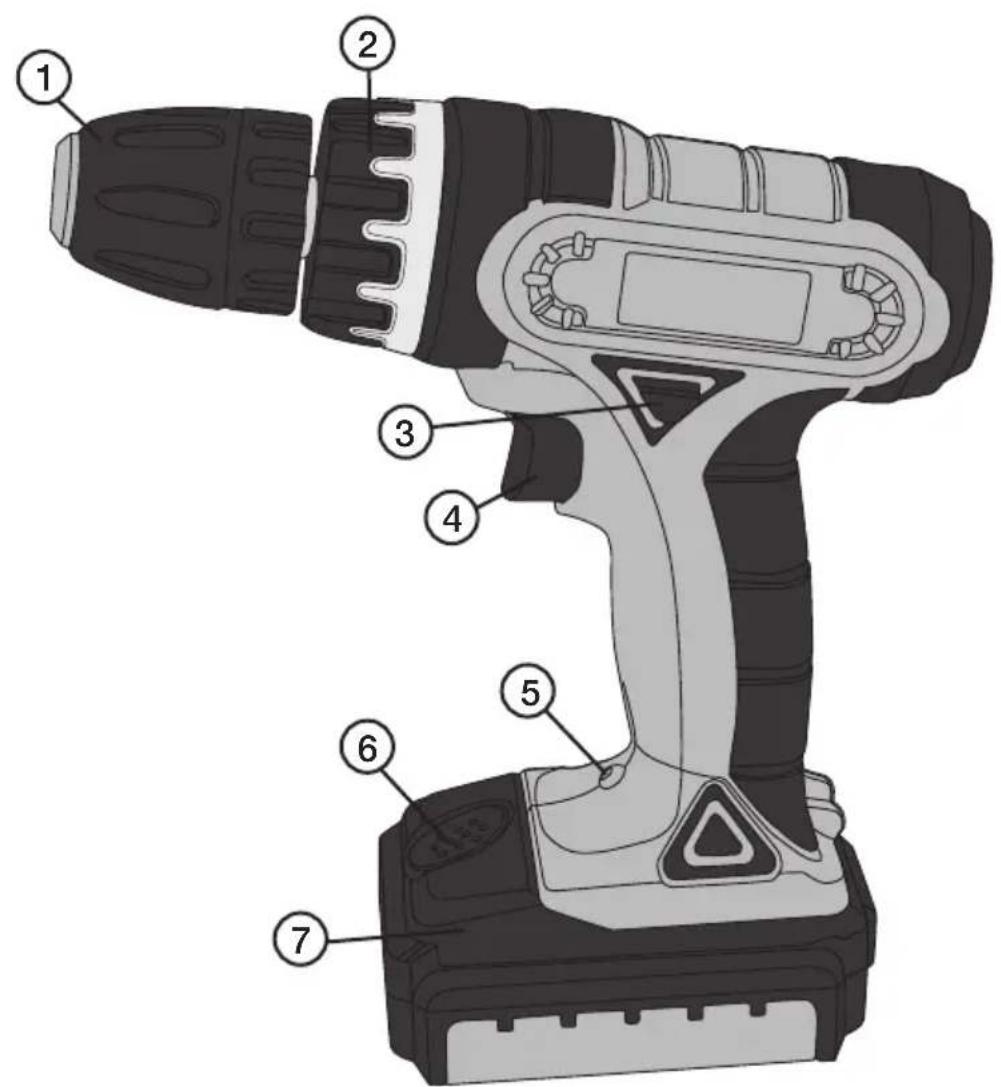

4. Produktbeskrivning

1. Snabbchuck
2. Inställning för vridmoment
3. Omkopplare för höger-/vänstergång
4. Strömbrytare
5. LED-belysning
6. Batterilås
7. Batteri

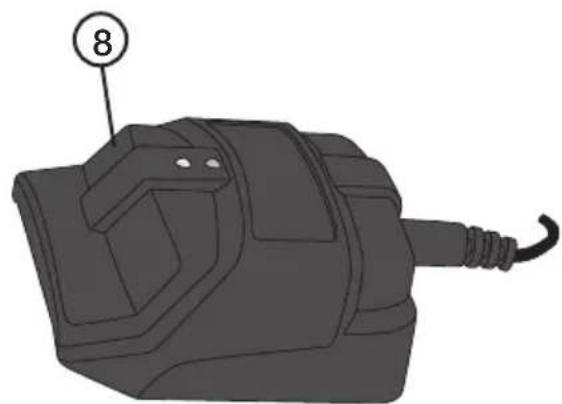

8. Laddare

Obs! Nätadaptern är endast avsedd för att användas inomhus.

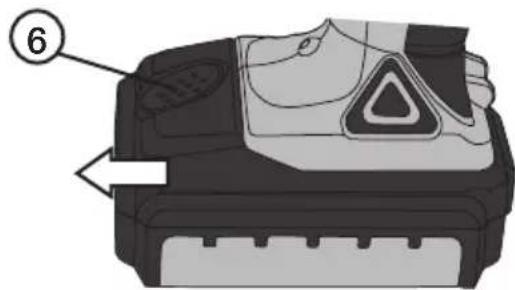

1. Tryck in batterilåset på batteriet och dra det framåt från borrmaskinen.

1. Anslut nätadaptern till ett eluttag och anslut sladden till laddaren. Den gröna lysdioden lyser och indikerar att nätadaptern är ansluten.

2. Placera laddaren på batteriet och tryck fast den.

Den röda lysdioden lyser när batteriet är rätt isatt och laddning pågår. Låt batteriet laddas i ca 3–5 timmar, ta sedan bort batteriet från laddaren. Ta ur nätadaptern efter avslutad laddning.

Obs! Laddaren har inte automatisk avstängning.

- Ändra rotationsriktning så här: Släpp strömbrytaren och låt chucken stanna helt och byt rotationsriktning genom att trycka omkopplaren åt önskat håll:

• Tryck in omkopplaren på vänster sida för högerrotation ⬇.
• Tryck in omkopplaren på höger sida för vänsterrotation ⚫.

- Ställ omkopplaren i mellanläge för att förhindra oavsiktlig start när du inte ska använda maskinen.

Inställning av vridmoment

• Maskinen har en justerbar koppling för inställning av lämpligt vridmoment med vredet. Vid rätt inställning släpper maskinen vid inställt vridmoment för att undvika att skruven dras för långt in.
• Inställningen beror på skruvtyp och skruvstorlek samt typ av material. Börja alltid på lägsta vridmoment och öka stegvis till önskat resultat.

Snabbchuck

• Skruvdragaren är försedd med en snabbchuck som används utan nyckel.
• Håll fast chuckens bakre ring med ena handen och vrid den främre delen med den andra handen för att dra åt eller lossa verktyget (bits, borr etc.).

Steglös hastighetsreglering

• Utmärkt vid skruvdragning. Ju mer du trycker in strömbrytaren, desto högre blir varvtalet.
• Maskinen har en elektrisk broms som kopplas in när du släpper strömbrytaren så att chucken stannar snabbt.

7. Användning

• Välj önskat verktyg (bits, borr etc), sätt det i snabbchucken och dra åt.
• Starta och stäng av maskinen genom att trycka in och släppa strömbrytaren.

8. Felsökning

Problem Möjlig orsak Åtgärd
Motorn går inte. Batteriet	är urladdat. Kontrollera/ladda batteriet.
	Kortslutning. Kontakta vår kundtjänst.
	Fel på strömbrytaren.
Motorn går sakta. Slött/$kadat verktyg. Slipa eller byt ut.
		Strömbrytaren delvis intryckt. Tryck in strömbrytaren längre.
		Motorn är överhettad. Minska matningen.
Maskinen låter konstigt.	Mekaniskt hinder. Kontakta vår kundtjänst.
	Lindning kortsluten.
Starka vibrationer. Verktyget sitter löst. Dra åt chuck, kontrollera montering.
Gnistbildning i motorn. L	lndning kortsluten.	Kontakta vår kundtjänst.
	Kollektorn smutsig.

9. Tekniska specifikationer

Drivspänning 12 V

Varvtal, steglöst 0–550 RPM

Ställbart moment 19 steg och borrläge

Maxvridmoment 11 Nm

Nyckellös chuck 0,8–10 mm

Borrkapacitet ∅ 20 mm (trä), ∅ 10 mm (stål)

Vikt 1,3 kg

Ljudnivå LpA 67 dB(A) K=3 dB(A)

Ljudnivå LwA 70 dB(A) K=3 dB(A)

Vibrationsvärde 1,77 m/s ^2 K=1,5 m/s ^2 (obelastad)

Batteri 12 V/1,2 Ah (NiMH)

Nätadapter Primär 230 V, 50 Hz

Sekundär 12 V, 400 mA

Laddningstid 3–5 timmar

Boremaskin 12 V NiMH

Art.nr. 18-3466 Modell DJC123-120-UK

40-8554

DJC123-120

Sekundär 12 V, 400 mA
