DJC123-120 - Boremaskin Clas Ohlson - Gratis bruksanvisning og manual

Produkttype	Boremaskin/skrutrekker
Merke	Clas Ohlson
Modell	DJC123-120
Strømkilde	Oppladbart NiMH-batteri, 12 V
Batterikapasitet	1.2 Ah
Ladetid	3-5 timer
Rotasjonshastighet (trinnløs)	0-550 RPM
Justerbart dreiemoment	19 trinn + boremode
Maks dreiemoment	11 Nm
Chuck-type	Nøkkelfri
Chuck-kapasitet	0.8-10 mm
Borekapasitet (tre)	20 mm
Borekapasitet (stål)	10 mm
Vekt	1.3 kg
Støynivå (LpA)	67 dB(A), K=3 dB(A)
Vibrasjonsnivå (tomgang)	1.77 m/s², K=1.5 m/s²
Fremover/revers-velger	Ja
LED-arbeidslys	Ja
Elektrisk brems	Ja
Pleie og vedlikehold	Hold ventilasjonsåpninger rene; rengjør med fuktig klut; lad batteriet regelmessig
Nødvendig sikkerhetsutstyr	Vernebriller og hørselsvern
Reservedeler og reparasjon	Kontakt autorisert servicesenter

Ofte stilte spørsmål - DJC123-120 Clas Ohlson

Hvor lang tid tar det å lade batteriet?

Ladetiden er 3 til 5 timer. Laderen slår seg ikke av automatisk, så trekk ut støpselet etter lading.

Kan jeg bruke boremaskinen mens den lader?

Nei, boret er ikke designet for bruk under lading. Fjern alltid batteriet før lading.

Hvordan justerer jeg dreiemomentet?

Vri dreiemomentringen til en av de 19 dreiemomentposisjonene eller til boremode. Start med lav innstilling og øk etter behov.

Hva slags batteri bruker denne boremaskinen?

Den bruker et 12 V NiMH-batteri med kapasitet på 1,2 Ah. Lad kun med den medfølgende laderen.

Hvordan endrer jeg rotasjonsretningen?

Slipp avtrekkeren, skyv deretter fremover-/revers-velgeren til venstre for mot klokken, til høyre for med klokken. Midtstilling låser bryteren.

Hvordan rengjør og vedlikeholder jeg boremaskinen?

Hold ventilasjonsåpningene fri for rusk. Rengjør utsiden med en lett fuktig klut og mildt rengjøringsmiddel. Ikke bruk løsemidler.

Hvilket sikkerhetsutstyr bør jeg bruke?

Bruk alltid vernebriller og hørselsvern. Bruk støvmaske om nødvendig.

Hvorfor går motoren sakte?

Mulige årsaker: sløvt/skadet tilbehør (slipp eller skift ut), avtrekkeren ikke fullt uttrykket, eller motoren overopphetet. Reduser matingen og la den avkjøles.

Hvordan kaster jeg batteriet?

Følg lokale forskrifter. Sett teip over kontaktene for å unngå kortslutning. Ikke kast i ild eller vann.

Hva er borekapasiteten?

Maksimal borediameter: 20 mm i tre, 10 mm i stål.

BRUKSANVISNING DJC123-120 Clas Ohlson

Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Advarsel! Når man bruker elektriske håndverktøy skal man alltid følge disse forhåndsreglene. Dette for å unngå brann, elektrisk støt og ev. andre personskader. Les brukerveiledningen grundig og ta vare på den til senere bruk. Trekk alltid støpselet ut fra strømuttaket før ev. service eller justering av produktet.

1. Sikkerhet

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis man ikke følger instruksjonene nedenfor kan det føre til elektrisk støt, brann og/eller alvorlig skade. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand ved bruk av elektriske håndverktøy. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.

f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på strømbryteren/avtrekkeren eller å koble det til strømnettet når strømbryteren er innstilt på ON kan føre til skader.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e) Hold det elektriske håndverktøyet ved like. Sjekk om noe er innstilt feil, om bevegelige deler er ute av senter, om det er deler som er ødelagt eller om det er noe annet som kan påvirke funksjonen til verktøyet. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann når den blir brukt til en annen type batterier.
c) Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.
d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
e) Ved skjødesløs håndtering av batteriet kan syre lekke ut fra det. Pass da på ikke å komme i kontakt med syren. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må du oppsøke lege. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reserve- deler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsregler for ladbare håndverktøy

• Bruk kun den medfølgende laderen. Laderen er kun beregnet for innendørs bruk.
• La batteriet avkjøles før lading. Temperaturen ved lading skal ligge på omkring 0 °C og 40 °C (20–25 °C anbefales for å oppnå det beste resultatet).
• Hvis batteriet lades i en temperatur som er lavere enn 0 °C, kan det føre til overlapping som igjen kan skade verktøyet. Batteriet kan ikke lades i temperaturer over 40 °C. Batteriet gir først full effekt etter ca. 5 opp- og utladinger.
• La ladeaggregatet hvile i ca. 15 minutter før du lader neste batteri. Lad ikke flere enn to batterier etter hverandre uten lengre opphold.
• Påse at det ikke kommer noen fremmede gjenstander inn i verktøyet gjennom batteriåpningen.
• Unngå kortslutning. Teip over batteriets kontaktblekk med isolerende materialer dersom det oppbevares löst.
  • Demonter aldri det ladbare batteriet eller laderen.
• Påse at det ladbare batteriet ikke kortsluttes. Det kan skade batteriet og føre til ulykker dersom batteriet skulle eksplodere.
• Eksplosjonsfare dersom batteriet utsettes for ild eller høy varme! Kast aldri batteriet inn i flammer! La aldri batterier bli liggende i sollys!

- Før boring i gulv, tak eller vegger må det kontrolleres at det ikke er skjulte elektriske kabler, vannrør eller annet som kan skades av boringen. Bruk f.eks. en metalldetektor. - Still alltid omkobleren for høyre-/venstregange i låst posisjon før skifte av verktøy.

Produktmerking med sikkerhetssymboler:

Bruk vernebriller og hørselsvern.

2. Råd om vedlikehold

• Hold alltid motorens ventilasjonsåpninger fri for spon og smuss.
• Rengjør maskinen regelmessig med oppvaskmiddel på en lett fuktet klut. Bruk aldri sterke rengjøringsmidler.
• Lad opp batteriet regelmessig. Det har best av å være i bruk.

• Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.
• Teip over batteriets kontaktblekk med isolerende materiale for å unngå kortsluttning, før det går til deponi!
  • Defekte og utbrukte batterier skal leveres til gjenvinning.
  • Kast ikke oppbrukte batterier i vann eller ild.

4. Produktbeskrivelse

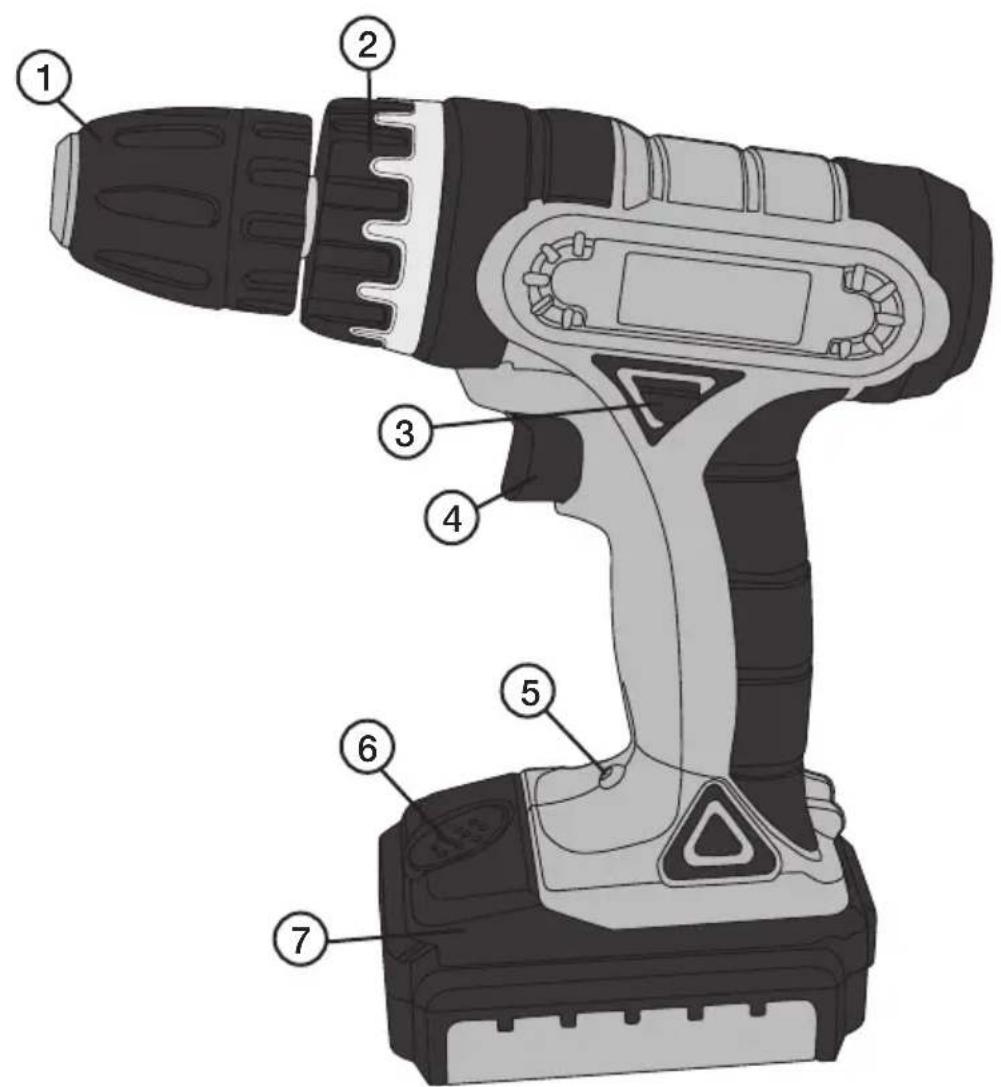

1. Hurtigchuck
2. For innstilling av dreiemoment
3. Omkobler for høyre-/venstregange
4. Strømbryter
5. LED-belysning
6. Batterilås
7. Batteri

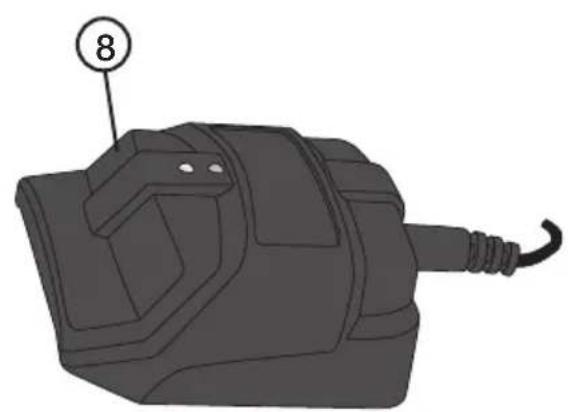

8. Lader

Obs! Strømadapteren er kun beregnet for innendørs bruk.

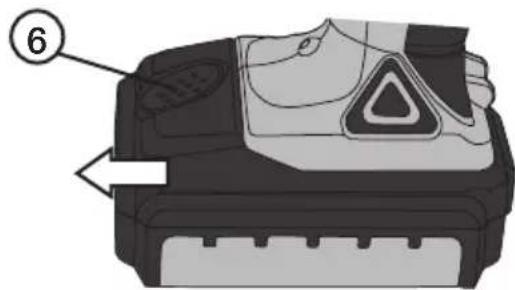

1. Trykk inn batterilåsen på batteriet og trekk det framover.

1. Nettadapteren kobles til et strømuttak og deretter til laderen. Den grønne lysdioden lyser og indikerer at strømadapteren er koblet til.

2. Trykk laderen til batteriet.

Den røde lysdioden lyser når batteriet sikker riktig og lading pågår. La batteriet lades i ca. 3-5 timer og fjern det deretter fra laderen. Trekk ut laderens støpsel etter fullendt lading.

Obs! Laderen har ingen automatisk avstenging.

6. Funksjonsbeskrivelse

Høyre- og venstregange

- Rotasjonsretning endres slik: Slipp strømbryteren og la chucken stoppe helt opp. Skift rotasjonsretning ved å trykke omkobleren til ønsket posisjon:

• Trykk omkobleren inn på venstre side for høyrerotasjon ⬇.
• Trykk omkobleren inn på høyre side for venstrerotasjon ∅.

- Still omkobleren i mellomposisjon när maskinen ikke skal brukes.

Innstilling av dreiemoment

• Med rattet kan man stille inn ønsket dreiemoment. Når dette er stilt inn riktig kan man unngå at skruen dras for langt inn.
• Innstillingen er avhengig av skruetype og -størrelse, samt type materiale du skal jobbe med. Start alltid på det laveste dreiemomentet og øk trinnvis til ønsket resultat.

Hurtigchuck

• Boremaskinen er utstyrt med en hurtigchuck uten nøkkel.
• Hold den bakre delen fast med den ene hånden og drei den fremre delen med den andre, for å trekke til eller løsne på chucken.

Trinnløs hastighetsregulering

• Utmerket, spesielt ved skruetrekking. Jo lengre inn avtrekkeren trykkes, desto høyere blir turtallet.
• Maskinen har en elektrisk brems som kobles inn när du slipper avtrekkeren slik at chucken stopper raskt.

7. Bruk

Velg ønsket verktøy (bits, bor etc.). Plasser det i hurtigchucken og trekk til. Maskinen startes/stoppes ved å trykke inn/slippe opp strømbryteren.

8. Feilsøking

Problem Mulig årsak Tiltak
Motoren går ikke. B	Batteriet er utladet. Kontroller	og lad batteriet.
	Kortslutning. Kontakt vårt kundesenter.
	Feil på strømbryteren.
Motoren går sakte. S	Slovt eller skadet verktøy. Slip eller skift ut.
	Strømbryteren er ikke trykket helt inn.	Trykk strømbryteren lengre inn.
	Motoren er overopphetet. Reduser matingen.
Maskinen avgir merkelige lyder.	Mekanisk hindring. Kontakt vårt kundesenter.
	Spole kortsluttet.
Sterke vibrasjoner.	Verktøyet sitter løst. Dra til chucken og kontroller monteringen.
Gnistdannelse i motoren.	Spole kortsluttet. Kontakt vårt kundesenter.
	Smuss på kollektoren.

9. Tekniske spesifikasjoner

Spenning 12 V

Turtall, trinnløst 0–550 rpm

Justerbart dreiemoment 19 trinn og boreposisjon

Maks dreiemoment 11 Nm

Nøkkelløs chuck 0,8–10 mm

Borekapasitet ∅ 20 mm (tre), ∅ 10 mm (stål)

Vekt 1,3 kg

Lydnivå LpA 67 dB(A), K=3 dB(A)

Lydnivå LwA 70 dB(A), K=3 dB(A)

Vibrasjonsverdi 1,77 m/s² K=1,5 m/s² (ubelastet)

Batteri 12 V/1,2 Ah (NiMH)

Strømadapter Primær 230 V AC, 50 Hz

Sekundært 12 V, 400 mA

Ladetid 3–5 timer

Porakone 12 V NiMH
