Typ av produkt	Hemmabioprocessor/flerkanalsförstärkare
Märke	Rotel
Modell	RAP-1580MKII
Mått (B x H x D)	431 x 192 x 470 mm
Nettovikt	22,8 kg
Strömförsörjning	120 V / 60 Hz (US) eller 230 V / 50 Hz (EU)
Strömförbrukning	1100 W (max), standby < 0,5 W
Uteffekt (8 ohm, 2 kanaler)	135 W per kanal
Uteffekt (4 ohm, 2 kanaler)	200 W per kanal
Antal förstärkningskanaler	7 (inbyggda) + upp till 7.1.4 med externa förstärkare
Ljudformat som stöds	Dolby Atmos, Dolby TrueHD, DTS:X, DTS-HD Master Audio, LPCM upp till 24 bitar/192 kHz
Akustisk korrigering	Dirac Live LE (begränsad licens ingår)
HDMI-ingångar	8 (varav 3 kompatibla med HDCP 2.2, 1 på fronten)
HDMI-utgångar	2 (varav 1 med ARC och OSD)
Video-upplösningar	480i till 4K UHD, 3D
Trådlös anslutning	Bluetooth APTX (mottagning)
Analoga ljudanslutningar	Ingångar: CD, Phono, XLR, MULTI 7.1; Utgångar förförstärkare 7.1.4 (RCA)
Digitala anslutningar	3 coax, 3 optiska, PC-USB (USB Audio Class 2.0)
Underhåll och rengöring	Torr trasa eller dammsugare; använd inte vätska
Säkerhetsföreskrifter	Utsätt inte för fukt; öppna inte; använd endast rekommenderade kablar
Reparerbarhet	Inga användarrepeterbara delar; kontakta en auktoriserad återförsäljare

Vanliga frågor - RAP-1580MKII ROTEL

Enheten startar inte, vad ska jag göra?

Kontrollera att strömkabeln är ordentligt ansluten både baktill och i vägguttaget, och att huvudströmbrytaren (MASTER POWER) bak är i läge ON.

Hur ansluter jag en subwoofer?

Använd en standard RCA-kabel mellan utgången SUB 1 eller SUB 2 på baksidan av RAP-1580MKII och subwooferns förstärkaringång. Båda utgångarna ger samma signal.

Jag får inget ljud, hur löser jag det?

Se till att MUTE inte är aktiverat, att volymen inte är på noll, och att högtalarna är korrekt anslutna. Kontrollera också att den valda källan är aktiv.

Hur använder jag Bluetooth-funktionen?

Välj ingång BLUETOOTH på enheten. Aktivera Bluetooth på din telefon och sök efter 'Rotel RAP-1580MKII'. Anslut och strömma din musik.

Kan jag ansluta min iPhone eller iPod?

Ja, anslut din Apple-enhet till USB-uttaget på fronten med den medföljande USB-kabeln. iPod/iPhone-skärmen förblir aktiv för navigering.

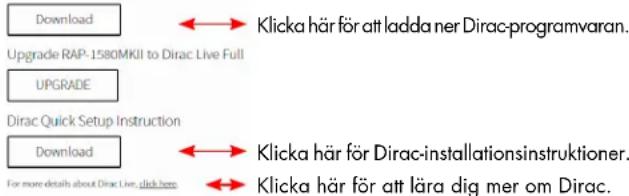

Hur kalibrerar jag högtalarna med Dirac Live?

Ladda ner Dirac Live-appen på PC/Mac från www.rotel.com/dirac. Anslut enheten till nätverket, anslut den medföljande USB-mikrofonen eller en kompatibel mikrofon, och följ sedan instruktionerna på skärmen.

Varför visas ingen bild på TV:n?

Kontrollera att HDMI-kabeln är korrekt ansluten mellan utgången MONITOR HDMI och TV-ingången. Se till att den valda videokällan är aktiv och att upplösningen är kompatibel (t.ex. 4K kräver en 4K-TV).

Hur ställer jag in fördröjning mellan bild och ljud (lip-sync)?

I menyn INGÅNGSINSTÄLLNINGAR (Input Setup), justera parametern AUDIO DELAY från 0 till 500 ms i steg om 10 ms för att synkronisera ljudet med bilden.

Fjärrkontrollen fungerar inte längre, vad ska jag göra?

Kontrollera batterierna, se till att IR-sensorn på fronten inte är blockerad, och att IR-koduppsättningen (1 eller 2) matchar mellan fjärrkontrollen och enheten (se menyn IR REMOTE CODESET).

Hur återställer jag enheten till fabriksinställningarna?

I menyn SYSTEMINSTÄLLNINGAR, välj RESTORE FACTORY DEFAULT. Observera: alla anpassade inställningar raderas.

BRUKSANVISNING RAP-1580MKII ROTEL

Figur 1: Kontroller och anslutningar 5

Figur 2: Fjärrkontroll 6

Figur 3: Förstärkare och subbas 7

Figur 4: Högtalaranslutning 8

Figur 5: Digitala ljud- och PC-USB-anslutningar 9

Figur 6: Blu-Ray- eller Video-spelare 9

Figur 7: USB-anslutning på fronten 10

Figur 8: CD-spelare 10

Figur 9: Tuner Anslutning 11

Figur 10: HDMI-anslutning på fronten 11

Figur 11: HDMI-anslutning på baksidan 12

Menyer 13

Viktig säkerhetsinformation 143

Om Rotel 144

Introduktion....144

Videofunktioner 144

Ljudfunktioner 144

Övriga funktioner 144

Uppackning 144

Placering 144

Anslutningar 145

In- och utgångar för HDMI 145

HDMI IN 1–7 på baksidan 16 145

HDMI-ingång på fronten ☐ 145

HDMI OUT-utgångar 15 145

In- och utgångar för ljud....145

PHONO-ingang 145

TUNER-ingång 145

CD-ingång 145

BALANCED INPUT 20 145

MULTI INPUT 145

PRE OUT 146

Digitalingangar 14 146

PC-USB-port 17 146

USB-port på fronten 10 146

Övriga anslutningar 146

Strömingång 146

Huvudströmbrytare 26 146

12V TRIGGER-kontakter 20 146

REM IN-kontakter 21 146

IR OUT-kontakter 147

Rotel Link 23 147

Bakre USB-port 147

RS232-kontakt 10 147

Nätverksanslutning 147

Ansluta högtalare 147

Ansluta externa slutsteg 147

Anslutning av DVD, Blu-ray, spelkonsol eller TV-mottagare 148

Anslutning av Blu-ray- eller DVD-spelare 148

Anslutning av bildskärm 148

Anslutning av CD-spelare eller XLR-källa 148

Översikt över fronten....149

Display 149

IR-sensor z 149

Fjärrkontrollen....149

Översikt över knappar och funktioner 149

STANDBY 1 och POWER ON/OFF A 149

Volymratt och VOL-knappar 4⑭ 149

DISPLAY 12⑧ 149

MENU/SETUP 7⑧ 149

Pilknappar och ENTER ☐① 149

MUTE 13⑤ 149

INPUT 6⑧ 149

SUR+ 11⑧ 149

DTS-dialog ① 149

Avspelningsknappar Ⓛ 150

DIM ① 150

Hjälpbelysning © 150

Automatiska surroundlägen 150

Manuella surroundlägen 150

Digitalt ljud 150

Analog stereo 150

Avspelningsknappar ① 151

Bluetooth....151

Bluetooth-anslutning 151

PC-USB 151

PC-UB-porten på baksidan 151

Installation 151

Grundläggande om menyerna 151

Navigeringsknappar 151

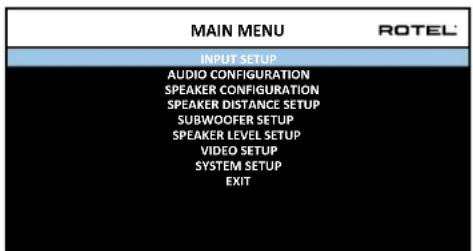

HUVUDMENY 152

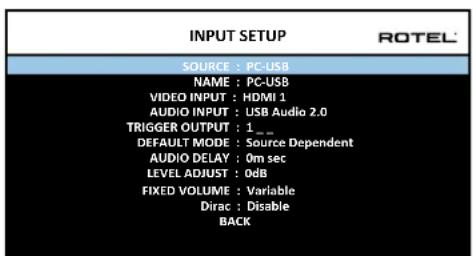

Konfigurera ingångar 152

INGÀNGAR-menyn 152

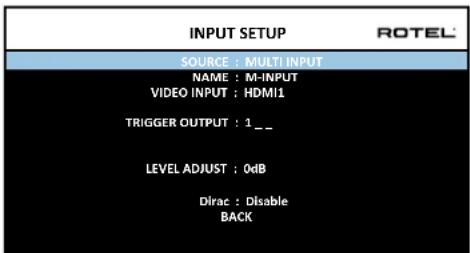

Multi Input Setup 153

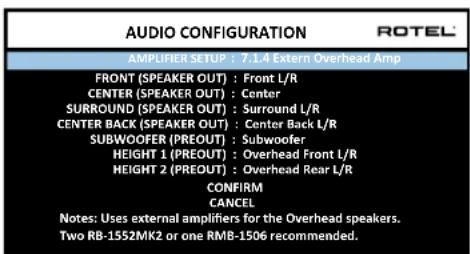

Konfigurera ljud....153

Ljudinställningar 153

Konfigurera högtalare och ljud 154

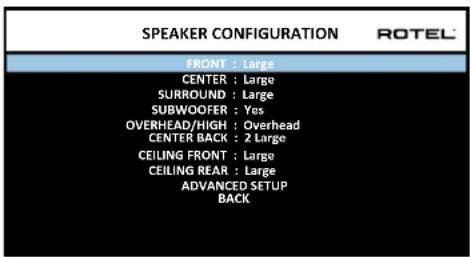

Högtalarinställningar 154

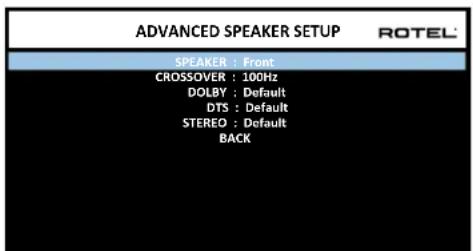

Avancerade högtalarinställningar 155

Inställningar för subwoofer 155

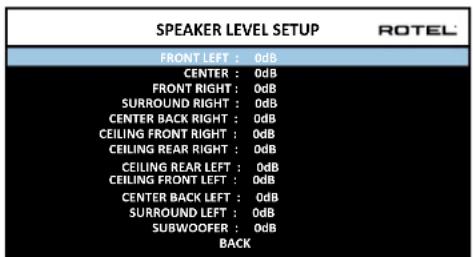

Högtalarnivåer 156

Högtalaravständ 156

Diverse inställningar 157

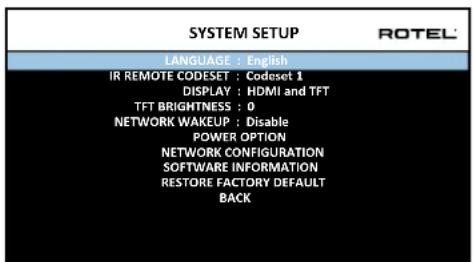

Systeminställningar 157

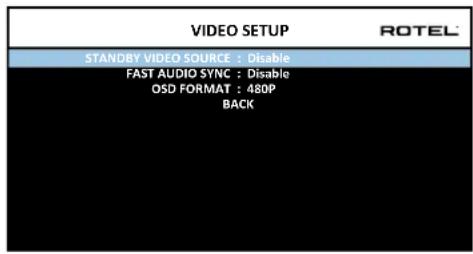

Videoinställningar 158

Felsökning....159

Specifikationer....160

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar.

Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade softunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv.

XLE-ledare:

Balanserad ljudkontakt (3-stifts XLR):

Stift 1: Jord/skärm

Stift 2: Fas / +ve / varm

Stift 3: Motfas / -ve / kall

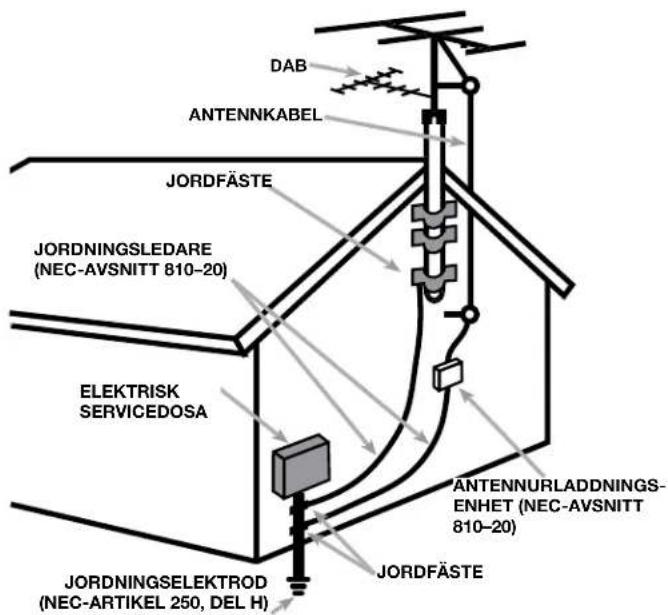

ANTENNJORDNING ENLIGT "NATIONAL ELECTRIC CODE"-FÖRESKRIFTERNA (NEC) "RADIO AND TELEVISION EQUIPMENT", ARTIKEL 810

Viktig säkerhetsinformation

VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service.

VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig föremål som kan läcka eller droppa vatten, till exempel blomkrukor, i närheten av apparaten. Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten.

Behåll denna bruksanvisning.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten.

Följ alltid alla användarinstruktioner.

Använd inte apparaten i närheten av vatten.

Använd bara en torr trasa eller dammsugaren för rengöring av apparaten.

Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skäp måste det finnas utrymme för god ventilation.

Placera inte apparaten nära element eller andra apparater som utvecklar värme.

Om den medföljande kontakten inte passar i ditt uttag, kontakta en elektriker för utbyte av uttaget.

Placera inte strömkabeln så att den kan bli utsatt för överkan, extrem värme eller kan skadas på annat sätt. Var extra noga med att inte skada kabelns ändar.

Använd endast tillbehör som rekommenderats av tillverkaren.

Använd endast stereorack, konsolhyllor, stativ eller hyllsystem som rekommenderats av Rotel. Var försiktig när apparaten ska flyttas så att den inte välter.

Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten inte ska användas under en längre tid.

Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om: strömkabeln eller kontakten har skadats; främmande föremål eller vätska har kommit in i apparaten; apparaten har blivit utsatt för regn; apparaten visar tecken på felaktig funktion; apparaten har tappats eller skadats på annat sätt.

Apparaten ska inte användas i tropiskt klimat.

Ventilationen bör inte hindras genom att täcka ventilationsöppningarna med föremål, som tidningar, bordsdukar, gardiner etcetera.

Inga öppna flamkällor, såsom tända ljus, ska placeras på apparaten.

Att vidröra oisolerade terminaler eller kablar kan leda till en obehaglig känsla.

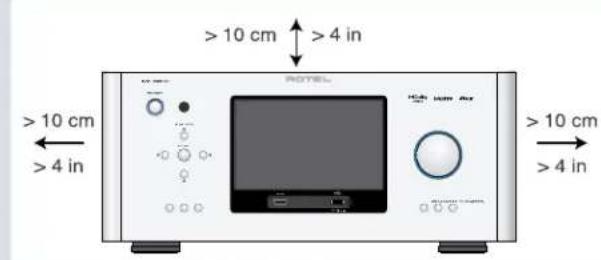

Se till att det alltid finns 10 cm fritt utrymme runt apparaten.

VARNING! Strömkabeln på baksidan fungerar som huvudströmbrytare. Apparaten måste placeras så att strömkabeln är åtkomlig.

Apparaten måste vara ansluten till ett vägguttag enligt specifikationen på apparatens baksida (230V, 50Hz).

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln. Kontakta en elektriker om inte nätkabeln passar ditt vägguttag.

Strömkabeln och strömingången är en del av apparatens strömfunktion. För att göra apparaten helt strömlös måste kontakten dras ut ur vägguttaget och apparatens. Detta är det enda sättet att helt ta bort huvudström från apparatens.

Nätkontakten används som huvudströmbrytare och ska vara lätt åtkomliga.

Använd klass 2-kablar till högtalaranslutningen för att minimera risken för elektriska stötar och se till att installationen blir säker.

Fjärrkontrollens batterier får inte utsättas för stark värme som solsken, eld eller liknande.

VARNING: Strömuttaget på apparatens baksida fungerar som huvudströmbrytare. Apparaten måste placeras så att strömuttaget alltid är åtkomligt.

Att tänka på

RS232-anslutningen ska endast hanteras av behörig person.

FCC-information

Denna apparat har testats och uppfyller föreskrifterna för digitala Klass B-enheter enligt kapitel 15 i FCC-föreskrifterna. Dessa gränsvärden är framtagna för att undvika interferensstörning från installationer i bostadshus. Denna apparat genererar, använder och kan avge radiofrekvenser som kan orsaka interferensstörning med andra radio och TV-apparater om den inte installeras enligt instruktionerna.

Det finns dock ingen garanti för att interferensstörning ej uppstår. Om denna produkt skapar interferensstörningar för annan radio- eller TV-utrustning kan detta lätt klargöras genom att slå på och stänga av produkten. Försök lösa korrigera interferensproblemet genom att utföra en eller flera av följande åtgärder.

• Flytta mottagarantennen (för radio, TV m.fl.).
• Öka avständet mellan apparaten och mottagare.
• Anslut apparaten till ett annat strömuttag.
• Kontakta din återförsäljare eller en auktoriserad radio-/TV-tekniker för hjälp.

Om Rotel

Vår historia började för mer än 50 år sedan. Under alla år som gått har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhällning på allvar – precis som du!

Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har.

Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker.

Vi bryr oss om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna ska få så liten inverkan som möjligt på sophantering och vattenmiljö.

På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehället i vår elektronik genom att använda ett speciellt ROHS-lödtenn och komponenter utan bly. Våra ingenjörer strävar ständigt efter att förbättra nätdelens prestanda utan att kompromissa med ljudkvaliteten. I standby-läge drar Rotel-produkter minimalt med ström för att uppfylla globala Standby Power Consumption-föreskrifter.

Rotel-fabriken bidrar också till att hjälpa miljön genom att ständigt förbättra monteringsmetoderna för att tillverkningsprocessen ska bli renare och grönare.

Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje.

Tack för att du har köpt surroundprocessorn Rotel RAP-1580MKII. Det är en fullutrustad ljud- och videoenhet för analoga och digitala källor. Den har digital signalbehandling för en rad format, inklusive Dolby Surround®, Dolby® ATMOS och DTS®.

Videofunktioner

• HDMI-switchning för digitala videosignaler i upp till 4K-upplösning.
• Tar emot HDMI-videosignaler: 480i, 480p, 575p, 720p, 1080i, 1080p, 1080p/24 Hz och 4K.
• Lämnar HDMI-videosignaler: 480i, 480p, 575p, 720p, 1080i, 1080p, 1080p/24 Hz och 4K som passar vanliga HDMI-skärmar och -projektorer.

Ljudfunktioner

• Rotels Balanced Design Concept kombinerar avancerad kretskortsteknik och avancerad produktutveckling med omfattande lyssningstester för ett få superbt ljud och hög pålitlighet.
• Analogt bypass-läge för 2-kanalig stereolyssning utan digital signalbehandling.
• In- och utgångar för analoga och digitala ljudsignaler, inklusive koaxial, optisk, RCA och balanserad XLR.
• Multikanalsingång för analoga 7.1-signaler från kompatibla signalkällor.

Surroundfunktioner

• Automatisk Dolby ^ och DTS avkodning av alla populära format upp till 7.1.4 kanaler.
• Surroundlägen för avspelning av flerkanalsljud på 2- och 3-kanalssystem.
• Audio Return Channel (ARC, ljudreturkanal) som innebär att ljudet från TV:n överförs till RAP-1580MKII via HDMI.

Övriga funktioner

• Användarvänligt menysystem (OSD, ON-SCREEN DISPLAY) med programmerbara benämningar för alla ingångar.
• OSD med möjlighet för språkval.
• Uppgraderbar programvara för framtida uppgraderingar via nätverkskontakten på baksidan eller USB-porten på fronten.
• 12-volts utgångar för styrsignaler som slår på och av slutsteg och andra komponenter.

Uppackning

Öppna förpackningen försiktigt. Ta hand om fjärrkontrollen och andra tillbehör. Spara originalförpackningen, eftersom den ger ett bra skydd för RAP-1580MKII om du flyttar eller behöver lämna in den för service.

Placering

Placera processorn på en stabil och plan hylla som inte utsätts för solljus, hetta, smuts och vibrationer.

Tänk på enhetens vikt och storlek. Om du ställer RAP-1580MKII på en hylla eller i ett skåp måste du se till hyllan klarar apparatens vikt.

RAP-1580MKII kan utveckla värme vid normal användning. Blockera inte ventilationshålen. Se till att det finns ett utrymme på minst 10 cm runt om apparaten. Se till att det finns bra ventilation om enheten placeras i ett skåp.

Ställ inte andra apparater eller föremål ovanpå processorn. Se till att ingen vätska rinner ner i den.

Anslutningar

OBSI Anslut inte någon systemkomponent till en växelströmskälla förrän alla anslutningar har gjorts.

Varje signalkälla ansluts till processorn med ett par standard-RCA-kablar eller balanserade XLR-kablar (analoga källor), optisk eller koaxial digitalkabel (digitala ljudkällor) eller HDMI-kablar (videokällor).

Signalerna från ljudutgångarna på RAP-1580MKII kan överföras till upp till sju högtalare eller till externa slutsteg med hjälp av vanliga RCA-kablar. RCA-utgångar till takhögtalare finns också, för anslutning till en extern förstärkare som levererar upp till 7.1.4 ljudkanaler. Videosignalen överförs till bildskärm via HDMI.

RAP-1580MKII har dessutom MULTI-ingångar, som kan användas med apparater som har en egen intern surroundavkodning, en ingång för extern IR-sensor och anslutningar för 12-volts styrsignaler ("trigger-signaler").

OBS! Anslut inte någon apparat till vägguttaget förrän alla anslutningar är korrekt gjorda. Koaxiala digitalkablar ska ha 75 ohms impedans. Byt INTE ut digitalkablar eller videokablar mot vanliga analoga signalkablar. Analoga standardkablar kan förmedla dessa signaler men den begränsade bandbredden försämrar kvaliteten.

När du ansluter signalkällor kopplar du vänsterkanaler till L-kontakter (LEFT) och högerkanaler till R-kontakter (RIGHT). Alla RCA-anslutningar har följande färgkodning:

Vänster ljudkanal: vit RCA-kontakt

Höger ljudkanal: röd RCA-kontakt

OBS! Varje insignal måste konfigureras i INGÅNGAR-menyn i menysystemet. Vi rekommenderar att denna meny används varje gång en ny signalkälla ansluts. Läs mer i avsnittet Installation.

In- och utgångar för HDMI

Dessa in- och utgångar används för att ansluta videosignaler. Läs mer om detta i avsnitten i "Anslutningar" för varje typ av apparat på sidan 147.

HDMI IN 1–7 på baksidan 16

HDMI-ingångar som tar emot videosignaler från komponenter med HDMI-utgångar. HDMI-signaler kan överföra alla videoformat inklusive 3D-signaler upp till 1080p/24 Hz och 4K. HDMI stöder ljudsignaler eller en separat ljudanslutning från en HDMI-källa. Tre HDMI-ingångar stöder 4K UHD HDCP 2.2 som märkt på baksidan.

HDMI-ingång på fronten 9

En Video 8-ingång sitter på fronten för att den ska vara enklare att komma åt. Använd denna för bärbara enheter eller enheter som inte ska kopplas in permanent.

HDMI OUT-utgångar 15

De två HDMI-utgångarna på baksidan av RAP-1580MKII kan överföra HD-videosignaler till TV:n parallellt. HDMI-utgångarna kan överföra signaler i upplösningarna i 2D (480p, 575p, 720p, 1080i, 1080p och 4K) samt i 3D (upp till 1080p/24). En HDMI-utgång stöd 4K UHD HDCP 2.2 som märkt på baksidan.

Det finns två HDMI-utgångar på baksidan som lämnar samma videosignal. Bara en av dem visar menysystemet på TV-skärmen.

Av de två HDMI-utgångarna är det bara en som stöder ljudreturkanal (Audio Return Channel), den är märkt ARC/OSD. Läs mer om denna i avsnittet om videoinställningar på sidan 158.

Din TV kan ha fler än en HDMI-ingång. Inte alla HDMI-ingångar stöder ARC, så använd en ingång som klarar detta om du vill använda ljudreturkanal. ARC-kompatibla ingångar brukar vara märkta med "ARC" i närheten av kontakten.

Mer information om HDMI-utgångarna:

• Alla HDMI-anslutna enheter måste vara HDCP-kompatibla för att videosignalerna ska visas korrekt.
• Ljud som tas emot via HDMI behandlas av RAP-1580MKII och kan överföras ut via RCA- och högtalare-utgångarna.
• Om du använder båda HDMI-utgångarna samtidigt är båda inställda på samma upplösning. Denna är den lägsta upplösningen av de anslutna bildskärmarna.

In- och utgångar för ljud

Processorn har anslutningar för både analoga och digitala ljudsignaler.

PHONO-ingång 30

RCA-ingångar (höger/vänster) för analog anslutning av en skivspelare med moving magnet-pickup. Om skivspelaren har en jordkabel ska den kopplas till GND-skruven till vänster om de optiska digitalingångarna.

TUNER-ingång 30

RCA-ingångar (höger/vänster kanal) för anslutning av FM/AM-radio.

CD-ingång 3D

Ett par analoga RCA-ingångar (höger/vänster kanal) för anslutning av CD-spelare.

BALANCED INPUT 28

Balanserade XLR-ingångar (höger/vänster kanal) för anslutning av en signalkälla med balanserade XLR-utgångar.

MULTI INPUT 32

En uppsättning RCA-ingångar som kan ta emot upp till 7.1 kanaler med analoga signaler från en signalkälla som kan avkoda flerkanalsljud. Det finns

ingångar för FRONT L och R, CENTER, SUB, REAR L och R samt CENTER BACK (CB) L1 och R2 i en anläggning.

Dessa ingångar kringgår alla digitala processer i RAP-1580MKII och skickas direkt till volymkontrollen och sedan till utgångarna.

PRE OUT 35

Uppsättning med 14 analoga RCA-utgångar som kan användas för att överföra processorns utsignaler till externa slutsteg och aktiva subwoofrar. Nivåerna för dessa utgångar styrs av volymkontrollen. De nio anslutningarna ger signal till FRONT L & R, REAR L & R, CENTER 1 & 2, CENTER BACK L(1) & R(2), SUBWOOFER 1 & 2, HEIGHT 1 L & R och HEIGHT 2 L & R.

Digitalingångar 14

RAP-1580MKII kan ta emot digitala signaler från signalkällor som CDspelare, satellitmottagare, DVD-spelare och Blu-ray-spelare. Den inbyggda signalprocessorn känner av och ställer in sig automatiskt på rätt omvandling. Samplingshastigheter upp till 192 kHz stöds.

OBS! Digitalingångarna stöder både 2-kanals stereo och flerkanals-signaler. När digitala signaler tas emot avkodar processorn ljudströmmen, inklusive Dolby och DTS.

Det finns sex digitala ingångar på baksidan, tre koaxiala och tre optiska. Dessa ingångar kan tilldelas vilka VIDEO 1–8-signalkällor som helst via INGÅNGAR-menyn under installationen. Du kan till exempel tilldela COAXIAL 1-digitalingången till VIDEO 1-källan och OPTICAL 2-digitalingången till VIDEO 3-källan. Som standard är alla signalkällor konfigurerade för HDMI-ljud.

I fabriken är CD-ljudet inställt som CD (Analog RCA), men detta kan ändras till XLR, Coax 1–3 eller Optical 1–3).

PC-USB-port 17

Se figur 5

Koppla USB-kabeln som ingår till denna ingång och till USB-porten på din dator.

RAP-1580MKII stöder både USB Audio Class 1.0 och USB Audio Class 2.0. Windows-datorer behöver inte installera någon drivrutin för USB Audio Class 1.0 och stöder avspelning av ljudfiler med samplingsfrekvenser upp till 96 kHz.

Standardinställningen är USB Audio Class 2.0. För att kunna utnyttja USB Audio Class 2.0 som stöder avspelning av ljudfiler med samplingsfrekvenser upp till 192 kHz måste du installera Windows-drivrutinen som finns på CD-skivan som ingår.

Du måste också ändra så att RAP-1580MKII använder sig av USB Audio Class 1.0-avspelning genom att göra följande:

• Tryck på MENU på fronten för att komma till huvudmenyn och använd upp/ned-knapparna för att välja INGÅNGAR-menyn och tryck sedan på ENTER.
• Använd höger/vänster-knapparna för att välja PC-USB som insignalkälla och välj "USB Audio 1.0" som AUDIO-INGÅNG.
• Starta om RAP-1580MKII och datorn för att vara säker på att båda enheterna är rätt inställda.

Det är inte alla ljuduppspelningsprogram som stöder samplingsshastigheten 192 kHz. Kontrollera att din ljuduppspelare stöder 192 kHz-ljud och att du har 192 kHz-filer så att samplingsshastigheten återges korrekt. Det kan också hända att du måste konfigurera datorns ljuddrivrutin för att lämna 192 kHz-ljud, annars kanske datorn "samplar ner" musiken till lägre upplösning. Läs mer i bruksanvisningen till din ljuduppspelare eller ditt operativsystem.

OBS! När du har installerat drivrutinen måste du kanske välja ROTEL-drivrutinen i datorns inställningar för ljud/högtalare.

USB-port på fronten 10

Se figur 7

Denna kontakt tar emot Apple-enheter som iPod, iPad och iPhone. iPoden eller iPhonen förblir aktiv så att du kan styra musiken på den.

Övriga anslutningar

Strömingång 36

RAP-1580MKII är inställd på att använda det elnät som används i landet du köpte den i (Europa 230 V/50 Hz, USA 120 V/60 Hz). Information om detta finns på en dekal på apparatens baksida. Anslut den medföljande nätkabeln i nätbrunnen på apparatens baksida.

Huvudströmbrytare 26

Den stora POWER-strömbrytaren på baksidan är huvudströmbrytaren. När den är i OFF-läget är strömmen helt avstängd. När den är i ON-läget kan frontens STANDBY-knapp och fjärrkontrollens ON/OFF-knappar användas för att slå på RAP-1580MKII och för att sätta den i standby-läge.

12V TRIGGER-kontakter 20

Många Rotel-förstärkare kan ta emot en 12-volts styrsignal som slår på eller stänger av dem. Dessa tre anslutningar lämnar en sådan signal från RAP-1580MKII. När processorn slås på skickas en 12-volts likströmssignal ut som slår på den externa utrustningen. När RAP-1580MKII sätts i standby-läge avbryts styrsignalen och den anslutna apparaten stängs av.

För att använda styrsignalen så ansluter du en av 12V TRIG OUT-kontakterna till motsvarande ingång på den andra apparaten, med hjälp av en 3,5-millimeters minijack-kabel. Styrsignalen (12 volt likström) överförs i den yttersta delen av kontakten.

Styrsignalerna kan konfigureras så att de bara aktiveras när du väljer en särskild signalkälla. Läs mer om detta i avsnitten om INGÅNGAR-menyn på sidan 150.

REM IN-kontakter 21

Denna 3,5-millimeters minijack-kontakt används för att ta emot styrkoder från ett externt fjärrsystem eller Rotels fjärrknappsats. Dessa IR-ingångar är praktiska när signalerna från fjärrkontrollen inte kan nå frontens IR-mottagare.

Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information REM IN-ingången.

IR-signalerna från EXT REM IN- och REM IN MON 2–4- kontakterna kan överföras till signalkällor med hjälp av externa IR-sändare eller annan utrustning från IR OUT-kontakterna. Läs mer om detta i nästa avsnitt.

IR OUT-kontakter zz

IR OUT-utgångarna (1 och 2) överför signaler som tagits emot i REM IN-ingången till en extern sändare som placeras i närheten av en annan komponents IR-sensor. IR OUT-utgångarna kan dessutom kopplas direkt till andra Rotel-produkter som har REM IN-ingång.

Dessa utgångar används för att överföra IR-signaler vidare, antingen direkt till IR-sensorn på fronten eller via REM IN-kontakten på baksidan. Denna funktion gör det enkelt att styra signalkällor när deras IR-sensorer inte kan nås, till exempel när de står i ett skåp eller ett rack.

Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om externa mottagare och IR-sensorer.

Rotel Link 23

Rotel Link används inte för RAP-1580MKII.

Bakre USB-port 25

Den bakre USB-porten ger 5V för laddning eller driva USB-enheter, inklusive strömmande musikspelare. Denna port tillåter inte uppspelning av ljud.

Porten kan konfigureras för att förbli drivs även när RAP-1580MKII är i standby-läge genom frontpanelens inställningsmenyn (se STRÖMALTERNATIV nedan på sidan 157).

När "Snabb"-strömläget är aktiverat kan anslutna enheten fortfarande vara påslagen och användas med signalavkänningsfunktionen för att slås på och stängas av med processorn.

När RAP-1580MKII är inställd på att alltid lämna ström genom USB-porten på baksidan drar den mer ström även när den är i standby-läge.

RS232-kontakt 18

RAP-1580MKII kan styras via RS232 och integreras i automatiska ljudsystem. RS232-ingången är gjord för att ta emot en standardiserad DB-9-kontakt (hane).

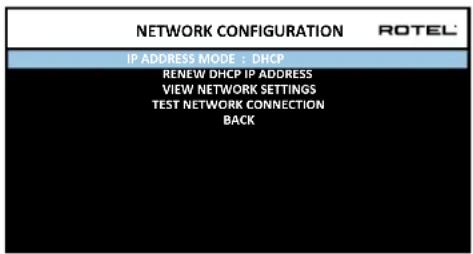

Nätverksanslutning 19

NETWORK-ingången tar emot RJ45/CAT5-kablar. Nätverksanslutning behövs inte när RAP-1580MKII används normalt. Denna anslutning används bara för uppdateringar av programvaran och för styrning i automatiska system.

Kontakta din Rotel-återförsäljare om du vill ha mer information om anslutningarna, mjukvaran och styrkoder för dator och uppdateringar av RAP-1580MKII.

RAP-1580MKII har inbyggda slutsteg för att driva upp till sju högtalare: oftast höger/vänster fronthögtalare, centerhögtalare och höger/vänster bakhögtalare plus en eller två bakre centerhögtalare. På baksidan finns det sju par högtalarterminaler (ett par för varje högtalare) som klarar avskalad kabel, spadkontakter och banankontakter (endast i vissa länder).

Högtalare som används med RAP-1580MKII bör ha en impedans på 4 ohm eller högre.

Alla anslutningar är färgkodade med polaritet: röd för plus och svart för minus. Alla högtalare och högtalarkablar är märkta med plus och minus. För att ljudet ska bli korrekt måste du se till att alla högtalare ansluts med rätt polaritet. Anslut alltid den positiva och negativa terminalen på högtalaren till motsvarande terminal på förstärkaren.

Högtalarterminalerna är märkta LEFT FRONT, RIGHT FRONT, LEFT SURROUND, RIGHT SURROUND, CENTER, CENTER BACK LEFT, och CENTER BACK RIGHT.

Dra kablarna från förstärkaren till högtalarna. Se till att kablarna är tillräckligt långa för att du ska kunna flytta komponenterna och fortfarande komma åt anslutningarna på baksidan. Om du använder banankontakter skruvar du på dem på högtalarkabeln och pluggar sedan in dem i högtalarterminalerna. Terminalhylsorna ska vara helt inskruvade (medurs). Om du använder spadkontakter fäster du dem på ledarna. Om du använder avskalad kabel direkt i högtalarterminalerna så separerar du ledarna och skalar av isoleringen. Var noga med att du inte skalar av själva kopparträdarna. Skruva upp terminalhylsan moturs och anslut spadkontakten eller den skalade kabeln runt terminalen. Skruva sedan fast terminalhylsan ordentligt.

Läs mer om högtalaranslutning i avsnittet om Ljudinställningar i inställningsmenyn.

Se till att det inte finns några lösa kabeltrådar som kan komma i kontakt med närliggande kablar. När du anslutit alla högtalare måste du ställa in receivern med rätt storlek och typ av högtalare och justera nivån för varje kanal. Läs mer om detta i avsnittet Installation.

Ansluta externa slutsteg

Se figur 3

RAP-1580MKII har förstegsutgångar (RCA) för anslutning av externa slutsteg som driver upp till 12 högtalare i konfigurationer från 5.1 till 7.1.4. Det finns dessutom två utgångar för aktiva subwoofrar.

När du vill koppla in externa slutsteg ansluter du en signalkabel från var och en av PRE OUT-kontakterna till ingången på slutsteget som ska driva motsvarande högtalare. Anslut till exempel FRONT L-utgången till slutsteget som ska driva vänster fronthögtalare. Det finns två CENTER-utgångar och du kan använda vilken av dem du vill om du har en centerhögtalare, och båda om du har två. I sex- och sjukanalsanläggningar gör du dessutom en eller två extra anslutningar för bakre centerhögtalare. Dessa är märkta CB1 och CB2. Använd CB1 om du har en enda bakre centerhögtalare. Främre och bakre takhögtalare ska anslutas till slutsteg som ansluts till HEIGHT 1- och HEIGHT 2-utgångarna på RAP-1580MKII.

Läs mer om anslutning av slutsteg i avsnittet om Ljudinställningar i inställningsmenyn.

När du har anslutit utgångarna måste du konfigurera RAP-1580MKII efter högtalarnas storlek och kapacitet och kalibrera dess nivåer. Läs mer om detta i avsnittet Installation på sidan 151.

Om du vill koppla in en aktiv subwoofer ansluter du en RCA-kabel från någon av PRE OUT-utgångarna som är märkta SUB 1/2 till ingängen på subwoofern. Både SUB 1 och SUB 2 lämnar samma signal. Använd någon av dem om du har en enda subwoofer, och båda om du har två stycken.

När du har gjort anslutningarna måste du konfigurera RAP-1580MKII för att använda subwoofer och ställa in dess nivå. Läs mer i avsnittet Installation på sidan 156.

Anslutning av DVD, Blu-ray, spelkonsol eller TV-mottagare

Se figur 6 och 10

Signalkällor som DVD-spelare, Blu-ray-spelare och TV-mottagare ansluts till RAP-1580MKII med HDMI-kabel. Koppla ena änden till processorn av den andra till signalkällan.

Digitalt ljud: Beroende på hur din anläggning ser ut kan du också använda digitala ljudanslutningar och tilldela dem till HDMI-videoingångarna.

Anslut den digitala utgången på signalkällan till någon av de optiska (OPTICAL IN) eller koaxiala (COAXIAL IN) digitalingångarna på RAP-1580MKII. En HDMI-kabel överför både bild- och ljudsignaler så du behöver inte göra någon extra ljudanslutning.

Använd INGÅNGAR-menyn för att tilldela den digitala ljudsignalen till HDMI-videoingången som används.

Anslutning av Blu-ray- eller DVD-spelare

Se figur 6

I vissa fall överförs signaler från DVD-spelare, SACD-spelare och andra externa multikanalsprocessorer till RAP-1580MKII som avkodade analoga signaler med hjälp av RCA-kablar. En DVD -spelare med HDMI-utgångar kan överföra digitala signaler direkt till RAP-1580MKII för avkodning.

Analog anslutning: För att ansluta en Blu-ray- eller DVD-spelare (eller någon annan enhet som avkodar flerkanalsljud) använder du analoga signalkablar från spelaren eller processorn till MULTI INPUT-ingångarna. Var noga med att ansluta kablarna rätt. Anslut höger frontkanal till ingången FRONT R och så vidare.

Beroende på hur din anläggning ser ut kan du ansluta sex kablar (FRONT L och R, REAR L och R, CENTER samt SUBWOOFER), sju kablar (ytterligare en CENTER BACK-kanal) eller åtta kablar (två extra CENTER BACK-kanaler).

MULTI INPUT-ingångarna är analoga och förmedlar de avkodade signalerna direkt till volymkontrollen och förstegsutgångarna utan att de påverkas av den digitala signalbehandlingen.

Digital HDMI-anslutning: Om spelaren har HDMI-utgång ansluter du helt enkelt en HDMI-kabel till någon av processorns HDMI-ingångar. Kabeln överför både videosignalen och ljudsignalerna. Avkodningen av flerkanalsljudet utförs sedan av RAP-1580MKII.

Anslut en av HDMI-utgångarna till HDMI-ingången på TV:n. RAP-1.580MKII har två HDMI-utgångar. Bara en av dem visar menysystemet och klarar ARC. Denna är märkt med ARC/OSD på baksidan.

Anslutning av CD-spelare eller XLR-källa

Se figur 8

Digital ljudanslutning: Anslut CD-spelarens utgång till någon av de optiska eller koaxiala gångarna på processorn och använd INGÅNGAR-menyn för att tilldela digitalingången till CD-spelaren. Standard är CD.

Analog ljudansluming:

Alternativ 1: Anslut höger och vänster analogutgång på CD-spelaren till CD-ingångarna (höger och vänster). I detta fall används CD-spelarens interna D/A-omvandlare. Beroende på vilket DSP-läge som har valts kan denna anslutning innebära extra omvandlingar mellan analogt och digitalt format.

Alternativ 2: OM din CD-spelare (eller någon annan signalkälla) har XLR-utgångar kan du använda XLR-utgångarna på RAP-1580MKII. Koppla höger och vänster XLR-utgång på signalkällan till kontakterna som är märkta BALANCED INPUT (höger och vänster). Denna metod använder CD-spelarens interna D/A-omvandlare. Beroende på vilket DSP-läge som har valts kan denna anslutning innebära extra omvandlingar mellan analogt och digitalt format.

Även om det inte brukar finnas några videoanslutningar på CD-spelare så kan RAP-1580MKII tilldela en annan videoingång till CD- eller XLR-ingången. Videoalternativen är HDMI 1–7, HDMI Front, Förra Videokälla och Av. HDMI 1-videoingången är tilldelad till CD och XLR som standard.

Digital ljudanslutning: Om du har digital radiomottagare ansluter du digitalutgången till någon av de digitala ingångarna (OPTICAL IN 1–3 eller COAXIAL IN 1–3).

OBS! Som standard tillåter inte Tuner-ingången en digitalingång. Använd Video 1–8 om du kopplar in en radiodel till en digitalingång.

Analog ljudanslutning: Om du har en analog radiodel ansluter du vänster och höger analog utgång från radion till kontakterna märkta TUNER på RAP-1580MKII. Se till att du ansluter höger kanal till R-ingången och vänster till Lingången.

Även om det inte brukar finnas några videoanslutningar på radiodelar så kan RAP-1580MKII tilldela en annan videoingång till TUNER-ingången. Videoalternativen är HDMI 1–7, HDMI Front, Förra Videokälla och Av. HDMI 1-videoingången är tilldelad till TUNER och XLR som standard.

Koppla in iPod/iPhone eller MP3-spelaren till USB-porten på fronten.

OBS! Ljudingångarna CD, PHONO, XLR, MULTI, USB, PC-USB, BLUETOOTH och TUNER är inställda till videoingång HDMI 1 som standard. Detta kan ändras till HDMI 1–7, HDMI Front, Förra Videokälla och Av.

Översikt över fronten

Följande avsnitt är en kort översikt över fronten på RAP-1580MKII och dess funktioner och egenskaper. Mer ingående beskrivningar av hur de olika funktionerna används finns i avsnitten om varje funktion.

Display 3

Den stora displayen visar menysystemet. När inte menysystemet används visar displayen volymen, DSP-läget, vald signalkälla och aktivt ljudläge.

IR-sensor z

Denna sensor (mottagare) tar emot de infraröda signalerna från fjärrkontrollen och får inte blockeras.

OBS! Resten av knapparna och funktionerna på fronten beskrivs i avsnittet Översikt över knappar och funktioner.

Fjärrkontrollen

Till RAP-1580MKII ingår en lättanvänd fjärrkontroll, RR-CX100. Denna kan ställas in så att den använder en av två uppsättningar IR-koder om den hamnar i konflikt med andra Rotel-modeller. Tryck på TUNER-knappen och 1 (eller TUNER och 2 för koduppsättning 2) samtidigt och håll dem inne i fem sekunder tills fjärrkontrollens belysning blinkar en gång. Släpp sedan knapparna. Detta ställer in uppsättning 1 (eller 2 om du trycker på TUNER och 2). Systemmemyn har en inställning som anger om RAP-1580MKII ska styras av uppsättning 1 eller 2. Standardinställningen för både fjärrkontroll och processorn är koduppsättning 1.

RR-CX100 kan även styra en CD-spelare från Rotel. CD-funktionerna är start, stopp, paus, hoppa framåt, hoppa bakåt, snabbspolning. Tryck på CD-knappen på fjärrkontrollen för att aktivera dessa funktioner. Om CD:n är ansluten till XLR-ingångarna kan funktionerna aktiveras genom att trycka på XLR-knappen. För att aktivera CD-funktionerna styr efter XLR-knappen trycks ned, håll nere XLR-knappen och 1-knappen i fem sekunder tills fjärrkontrollens belysning blinkar två gånger och släpp sedan knapparna. För att inaktivera CD styrfunktioner, håll nere XLR-knappen och 0-knappen i fem sekunder tills fjärrkontrollens belysning blinkar en gång.

Musikknapparna styr bara CD-spelaren efter antingen CD- eller XLR-knappen har tryckts ned på fjärrkontrollen. Om en annan signalkälla väljs från fjärrkontrollen styrs inte CD-spelaren längre.

Översikt över knappar och funktioner

Detta avsnitt ger en grundläggande översikt över knappar och funktioner på fronten och fjärrkontrollen. Mer detaljerad information hur du använder dessa knappar finns i avsnitten längre fram i denna bruksanvisning.

STANDBY 1 och POWER ON/OFF A

Frontens STANDBY-knapp och fjärrkontrollens ON/OFF-knapp stänger av och slår på RAP-1580MKII. POWER-strömbrytaren på baksidan måste stå i ON-läget för att fjärrkontrollens standby-funktion ska fungera.

Volymratt och VOL-knappar 4④

Volymknapparna upp/ned på fjärrkontrollen och frontens stora volymratt reglerar utgångsnivån för alla kanaler samtidigt från tyst, 1-96.

DISPLAY 12 B

Tryck på den här knappen för att växla mellan TFT- och TV-visningsläge

MENU/SETUP 7⑦

Pilknappar och ENTER 5①

MENU/SETUP-knappen visar menysystemet i displayen och på en HDMIansluten skärm. Tryck på MENU/SETUP-knappen igen för att stänga menyn. Använd Upp/ned/höger/vänster-knapparna och ENTER på fjärrkontrollen eller fronten för att göra val i menyerna.

MUTE 13 F

Tryck på MUTE-knappen en gång för att stänga av ljudet. En symbol visas på fronten och i menysystemet. Tryck på knappen en gång till för att återgå till den tidigare volymnivån.

INPUT 6⑧

INPUT-knapparna på fronten används för att visa insignalsmenyn. Signalkällan väljs genom att välja källa med pilknapparna och sedan trycka på ENTER på fronten. Knapparna på fjärrkontrollen väljer källa direkt.

SUR+ 11 B

SUR+-knappen på fronten och fjärrkontrollen visar vilket surroundläge som används tillfället. Standard-DSP-läget kan anges för varje signalkälla i inställningsmenyn. Tryck på SUR+ flera gånger för att växla mellan olika DSP-lägen.

DSP-alternativen beror på typen av insignaler. Alla DSP-alternativ finns inte för analoga och digitala insignaler.

Tre andra knappar på fjärrkontrollen gör att du kan välja vissa surroundlägen direkt:

2CH: Ändrar ljudläget till STEREO, DOWN MIX eller BYPASS.

För att ändra DSP-bearbetning för alternativa DTS-dialogalternativ trycker du på pilknapparna upp / ned I på fjärrkontrollen. Alternativ för DTS Dialog inkluderar DTS Dialog 0, DTS Dialog 3, DTS Dialog 6. Denna funktion är endast tillgänglig när DSP är inkopplad och inte är aktiv i analog bypassläge. Inställningarna är tillfälliga och sparas inte efter en strömcykel. Standard är DTS Dialog 0.

DRC tillåter ändringar av ljudets dynamiska omfång. Denna funktion kan vara användbar när det finns en önskan att minska energin för ljudutgången, som att titta på en film på natten. För att välja olika DRC-lägen, tryck på höger / vänster pilknapp I på fjärrkontrollen för att bläddra igenom DRC-inställningar för att välja önskat alternativ. Alternativen inkluderar DRC Off, DRC 66%, DRC Auto och DRC Night. Olika alternativ ger olika dynamiska omfångskontroller. Välj det alternativ som bäst passar ditt önskade dynamiska omfång. Denna funktion är endast tillgänglig när DSP är inkopplad och inte aktiv i Analog Bypass-läge. Inställningarna är tillfälliga och sparas inte efter en strömcykel. Standard är DRC Av.

Avspelningsknappar Ⓛ

Dessa knappar styr grundfunktioner för iPod/USB-ljud. Välj mellan start, stopp, paus, nästa låt, föregående låt.

DIM ①

Använd den här knappen för att dimma displayen på fronten.

Ändringar som görs med knappen Ⓙ är tillfälliga och sparas inte när RAP-1580MKII stängs av.

SUB, CTR, REAR Ⓑ

Dessa knappar gör högtalarinställningar och justerar utnivån för varje högtalare i anläggningen. Använd upp/ned-knapparna på fjärrkontrollen för att ändra värdet. Ändringarna är tillfälliga. Om du vill göra permanenta ändringar så görs detta i HÖGTALARNIVÄER-menyn i menysystemet.

MEM Ⓔ

Denna knapp har ingen funktion för RAP-1580MKII, den används bara för att välja förvalda radiostationer i en Rotel-radiodel.

LIGHT Ⓝ

Tryck på den här knappen för 3 sekunder för att sätta på fjärrkontrollens bakgrundsbelysning så att det är enkelt att göra inställningar om det är mörkt i rummet.

Hjälpbelysning Ⓞ

Håll inne LIGHT-knappen Ⓞ för att tända lampan på fjärrkontrollens baksida. Denna kan användas för att hitta saker om rummet är mörklagt. Ljuset fortsätter att lysa så länge knappen hålls.

Automatiska surroundlägen

Avkodningen av digitala källor sker i de flesta fall helt automatiskt. Det sker med hjälp av en "flagga" i den digitala signalen som talar om för processorn vilken avkodningsprocess som ska användas. När till exempel en digitalsignal som kodats med formatet Dolby Digital 5.1 eller DTS 5.1 används, aktiverar RAP-1580MKII korrekt avkodningsprocess.

RAP-1580MKII kommer även att identifiera en digitalsignal med Dolby Surround-kodning (som är standardinställningen på många DVD-skivor) och sedan aktivera avkodning för Dolby®. Du kan också ställa in ett surroundläge som ska fungera som standard för varje ingång. Du använder då INGÅNGAR-menyn (läs mer om detta i avsnittet Installation).

I kombination med den automatiska identifieringen av Dolby Digital och DTS gör detta standardläge att RAP-1580MKII väljer ljudformat helt automatiskt.

För stereokällor som CD och radio kan du välja BYPASS/STEREO-läget som standardalternativ för 2-kanalsuppspelning, eller DSP-musikläget om du hellre föredrar att lyssna på musik i surround.

OBS! En inkommande digitalsignal identifieras och avkodas korrekt. På skivor med flera ljudspår måste du dock tala om för spelaren vilken signal som ska överföras till processorn. Du kan till exempel behöva använda filmens menyer och Välja Dolby Digital- eller DTS-ljudspår.

Manuella surroundlägen

De användare som själva vill ändra eller ange surroundläge, kan använda knapparna på fronten eller på fjärrkontrollen. Med hjälp av knapparna går det att välja surroundlägen som inte alltid identifieras automatiskt, och att ändra en automatisk inställning manuellt.

Följande manuella inställningar kan aktiveras från fronten och fjärrkontrollen:

• Standard 2-kanals stereo (höger och vänster högtalare, och beroende på högtalarinställningar också subwoofer) utan någon surroundavkodning.
• 2-kanals uppspelning av Dolby Digital 5.1- och DTS-inspelningar.
• 3-kanals Dolby-stereo (vänster/höger/center) för 2-kanalsinspelningar.
• 5-, 7-, 9- eller 11-kanals stereo från 2-kanalsinspelningar.
• Andra lägen kan vara tillgängliga beroende på systemkonfiguration och aktiv källmaterial.
• PCM 2-kanals digitala signaler (ej 96 kHz), kan ändras till Dolby 3-Stereo, 5CH Stereo, 7CH Stereo, 9CH Stereo, 11CH Stereo och Stereo, Dolby Atmos, DTS Neural:x.

Tryck på fjärrkontrollens eller frontens SUR+-knapp för att växla mellan tillgängliga alternativ. 2CH-knappen på fjärrkontrollen skapar ett nermixat 2-kanalsljud av alla flerkanalssignaler.

OBS! Inte alla surroundlägen är tillgängliga med alla signalkällor. Typen av insignal avgör vilka surroundalternativ som finns.

Digitalt ljud

Du kan spela med lägena Stereo, Dolby 3 Stereo, 5-kanals stereo, 7-kanals stereo, 9-kanals stereo, 11-kanals stereo, Dolby ATMOS Surround och DTS Neural:X.

Alla typer av grundinställningar (högtalarstorlek, subwoofer och delningsfilter) används med digitala stereosignaler.

Tryck på fjärrkontrollens eller frontens SUR+-knapp för att växla mellan tillgängliga alternativ.

OBS! Inte alla surroundlägen är tillgängliga med alla signalkällor. Typen av insignal avgör vilka surroundalternativ som finns.

Analog stereo

Dessa inspelningar gäller alla typer av analoga signaler som ansluts till de analoga ingångarna på RAP-1580MKII, till exempel analogt ljud från CD-skivor, FM-radiodelar, etc.

Analoga stereoingångar behöver en grundinställning som anger hur signalen ska behandlas i processorn. En av inställningarna ger en helt opåverkad analog signal som skickas direkt till volymkontrollen och vidare till utgångarna. Det är en renodlad, 2-kanals stereosignal som går förbi alla digitala kretsar. Ingen av bas-, fördröjnings-, EQ- eller nivåinställningarna är aktiverade. Det skickas inte heller någon signal till subwooferutgängen, utan en fullregistersignal skickas direkt till de två fronthögtalarna.

Alternativt kan en DSP-funktionen aktiveras, detta konverteras den analoga insignalen till digital av processorns digitala kretsar. Detta innebär att alla

bas-, delningsfilter-, subwoofer- och EQ-funktioner kan användas. Med denna inställning kan du aktivera följande surroundlägen: Stereo, Dolby 3 Stereo, 5-kanals stereo, 7-kanals stereo, 9-kanals stereo, 11-kanals stereo, Dolby ATMOS Surround och DTS Neural:X

Tryck på fjärrkontrollens eller frontens SUR+-knapp för att växla mellan tillgängliga alternativ. 2CH-knappen på fjärrkontrollen skapar ett nermixat 2-kanalsljud av alla flerkanalssignaler.

OBS! Inte alla surroundlägen är tillgängliga med alla signalkällor. Typen av insignal avgör vilka surroundalternativ som finns.

Grundfunktioner

Detta avsnitt beskriver RAP-1580MKII:s och fjärrkontrollens grundfunktioner.

Välja ingång

Du kan välja mellan alla bild- och ljudkällor: VIDEO 1–8, CD, PHONO, XLR, MULTI INPUT, USB, PC-USB, BLUETOOTH och TUNER.

Ingångarna kan konfigureras med hjälp av INGÅNGAR-menyn för att tilldela vilken HDMI-ingång som ska användas som videokälla. VIDEO 1–8 kan också konfigureras så att de tar emot vilken analog eller digital ljudkälla som helst. Standardljudet är HDMI Audio.

När du har konfigurerat ingångarna kan du använda ingångsknapparna för att välja vad du ska titta och lyssna på.

1. Tryck på INPUT-knappen på fronten Ⓠ och använd pilknapparna för att växla till nästa signalkälla, till exempel CD, TUNER, VIDEO 1, och så vidare. Tryck sedan på ENTER.
2. Tryck på ingångsknapparna på fjärrkontrollen Ⓜ.

USB/iPod

Ansluta iPod/iPhone 10

1. iPod/iPhone från Apple kan kopplas in med hjälp av dess USB-kabel till USB-porten på fronten.
2. iPod/iPhone överför digitala musikfiler till RAP-1580MKII. Alla funktioner kan styras från iPod/iPhone.
3. iPod/iPhone-skärmen är aktiv när spelaren är ansluten till RAP-1580MKII.

Avspelningsknappar Ⓛ

Det går att styra musiken från fjärrkontrollen, inklusive funktioner som start, stopp, paus, nästa låt, föregående låt.

Bluetooth

Bluetooth-anslutning

Bluetooth-funktionen gör att du kan strömma musik trädlöst från en annan bluetooth-enhet, till exempel en mobiltelefon. Välj BLUETOOTH (BT)-ingängen på RAP-1580MKII. Aktivera sedan bluetooth på din andra enhet och ange att den ska söka efter andra bluetooth-apparater. Välj "Rotel Bluetooth" och anslut. När anslutningen är gjord kan du börja strömma musik.

OBS! RAP-1580MKII är aptX-kompatibel, vilket innebär att du kan strömma musik i förlustfri CD-kvalitet.

OBS! Vissa Bluetooth-enheter kräver att du återupprättar anslutningen till RAP-1580MKII om den stängts av. Om detta inträffar upprepar du bara anslutningen som beskrivs ovan.

PC-USB

PC-UB-porten på baksidan

USB-porten på baksidan märkt PC-USB tar emot USB typ B-kontakter. Denna ingång tar emot PCM-ljudsignaler från datorn i upp till 24 bit/192 kHz-upplösning.

Installation

Rotel RAP-1580MKII kan visa information på två olika sätt, vilket underlättar användningen. Den första visningen består av en enkel statusinformation som visas på TV-skärmen och/eller på frontens display när du ändrar volym, byter signalkälla och så vidare.

OBS! På skärmen visas endast status för HDMI-ingångar 4-8.

Menysystemet (ON-SCREEN DISPLAY, OSD) är mer omfattande och visas när du trycker på SETUP-knappen Ⓗ på fjärrkontrollen eller MENU-knappen 7 på fronten. Menysystemet hjälper dig att ställa in och använda RAP-1580MKII. Rent allmänt gäller att de inställningar som görs under installationen lagras som standardvärden och de behöver sedan inte ändras vid normal användning.

Menysystemet kan ställas in på flera olika språk. Standardmenyerna på engelska visas i början av denna manual. Om du vill ändra från engelska till något annat språk så kan du läsa mer om vilka alternativ som finns i avsnittet om KONFIGURERA SYSTEM-menyn.

Grundläggande om menyerna

Navigeringsknappar

Följande knappar på fjärrkontrollen används för att navigera i menysystemet:

SETUP-knappen: Tryck på denna knapp för att visa HUVUDMENYN. Om det redan visas en meny kan du trycka på den här knappen för att ta bort den.

Upp/ned-knapparna: Används för att flytta uppät och nedät i listan över val i den aktuella menyn.

Höger/vänster-knapparna: Används för att ändra aktuell inställning i den meny du befinner dig i.

ENTER-knappen: Tryck på ENTER för att bekräfta en inställning.

BACK-knappen: Tryck på denna knapp för att återgå till föregående meny.

HUVUDMENY

Huvudmenyn ger tillgång till flera andra menyer. Du visar huvudmenyn genom att trycka på SETUP-knappen Ⓗ på fjärrkontrollen eller MENU-knappen Ⓥ på fronten. För att gå till någon av de andra menyerna flyttar du markören med upp/ned-knapparna på fronten eller fjärrkontrollen och trycker sedan på ENTER-knappen. Tryck på SETUP/MENU-knappen en gång till eller välj AVSLUTA i menyn för att avsluta inställningen och återgå till normalläget.

Konfigurera ingångar

En viktig del av installationen av RAP-1580MKII är att konfigurera ingångarna med hjälp av INGÅNGAR-menyn. Konfigureringen ger dig en möjlighet att ställa in många olika grundinställningar för ingångarna. Du kan ställa in vilket slags anslutning som ska användas och vilken typ av surroundljud som ska användas för dem, egna benämningar som visas i displayen för varje källa och många fler. Följande menyer används för att konfigurera ingångarna.

INGÅNGAR-menyn

INGÅNGAR-menyn nås via huvudmenyn och konfigurerar de olika ingångarna. Genom att flytta markören uppåt eller nedåt i menyn med upp/ned-knapparna kan du välja följande:

KÄLLA: Genom att ändra den här raden väljer vilken ingång som ska konfigureras (CD, RADIO, VIDEO 1–8, USB, PC-USB, XLR, PHONO, MULTI INPUT eller BLUETOOTH).

NAMN: Namnet på signalkällan kan ändras. Du kan till exempel döpa VIDEO 1-ingången till "TV" så att det blir enklare att hitta rätt. Standardnamnet är samma som KÄLLA. Placera markören på den här raden och tryck på ENTER så öppnas undermenyn REDIGERA KÄLLNAMN.

1. Tryck på höger/vänster-knapparna på fjärrkontrollen eller fronten för att bläddra bland tecknen och ändra första bokstaven.

2. Tryck på ENTER-knappen på fjärrkontrollen för att välja den önskade bokstaven och gå vidare till nästa tecken.

3. Upprepa steg 1 och 2 tills alla åtta tecknen (inklusive blanksteg) är klara. En sista tryckning på ENTER-knappen sparar den nya benämningen. Du kan också välja "←" på skärmen om namnet innehåller färre tecken än åtta.

VIDEO-INGÅNG: Väljer videokällan som ska visas på TV:n. Tilldela ingången till en ansluten signalkälla genom att välja mellan HDMI 1–7 och HDMI Front. Signalkällor utan videosignal (till exempel CD-spelare) har ofta inställningen AV så att ingen videosignal alls visas på TV:n. Videokällan kan också anges till FÖRRA VIDEOKÄLLA så att när du växlar till en viss videosignal ändras inte föregående videokälla. Den här funktionen är praktisk om du bara vill ändra ljudet och fortsätta titta på videokällan som visades senast.

AUDIO-INGÅNG: : Väljer vilken fysisk ingång som ska användas för källan som visas på menyns första rad. Kan vara OPTISK 1–3, KOAX 1–3, HDMI AUDIO, RADIO, MULTI INPUT, XLR, PHONO, CD, BLUETOOTH, USB, PC-USB, AUX, ARC eller Av.

OBS! Optiska, koaxiala, XLR och CD ingångar kan tilldelas CD-ingången eller Video 1–8. Ljudingång är inte tillgänglig för XLR, PHONO, TUNER, MULTI INPUT, Bluetooth eller USB ingångskälla.

När du väljer signalkällan "PC-USB" kan AUDIO-INGÅNG ändras till "USB Audio 1.0" eller "USB Audio 2.0". USB Audio 2.0 kan behöva att en PC-drivrutin installeras. Läs mer om detta i avsnittet om PC USB-installation.

TRIGGER-UTGÅNG: RAP-1580MKII har tre utgångar för styrsignaler (märkta 12V TRIG OUT 1–3), som lämnar en 12-volts likströmssignal som kan användas för att slå på andra komponenter. Denna inställning aktiverar en särskild styrsignal när den aktuella signalkällan väljs. Du kan till exempel ställa in så att VIDEO IN 1-ingången aktiverar styrsignalen till din DVD-spelare. Vilken kombination av styrsignaler som helst kan programmeras för varje signalkälla.

1. Placera markeringen på TRIGGER-UTGÅNG-fältet och tryck på ENTER på fronten eller fjärrkontrollen.
2. Tryck på upp/ned-knapparna för att ändra första positionen från tom till 1 (vilket aktiverar TRIGGER 1 för den källan) och flytta sedan markören till nästa position med höger/vänster-knapparna.
3. Upprepa tills alla sex positionerna är inställda som du vill. En sista tryckning på ENTER bekräftar inställningen.

OBS! Trigger Output 1 är som standard inställd för alla signalkällor. Du kan stänga av detta genom att följa stegen ovan.

STANDARDLÄGE: Denna inställning gör att du kan välja en standardinställning (förvald inställning) av surroundläget för varje ingång. Standardinställningen används om inte surroundkällan startar en automatisk avkodning av någon särskild typ av surroundformat. Du kan inaktivera standardinställningen genom att trycka på frontens eller fjärrkontrollens knappar och välja ett annat surroundläge.

Alternativen för standardlägen är Stereo, Dolby 3 Stereo, 5-kanals stereo, 7-kanals stereo, 9-kanals stereo, 11-kanals stereo, Dolby ATMOS Surround, DTS Neural:X, Analog Bypass (förbikoppling, endast för analoga källor) och Beror på källa.

OBS! De flesta digitala skivor identifieras i normala fall automatiskt och behöver inte aktiveras med någon inställning.

Eftersom källor med Dolby och DTS identifieras automatiskt så används oftast standardinställningen för att tala om för RAP-1580MKII hur den ska behandla 2-kanals stereosignaler. Du kan till exempel välja 2-kanals stereo som standardvärde för din CD-spelare, Dolby för din spelkonsol och DVD-spelare, samt 5-kanals stereo för radioprogram.

I vissa fall kan den förvalda inställningen ändras med SUR+-knappen på fronten eller fjärrkontrollen, eller 2CH-, PLCM- eller BYPASS-knappen på fjärrkontrollen. Läs mer om vilka inställningar som kan ändras i avsnittet Manuella surroundinställningar.

FÖRDRÖJNING: Denna funktion kallas också för "läppsynk" och innebär att ljudet i alla högtalare fördröjs en viss tid för att kompensera för en del situationer när bild- och ljudsignalerna inte är synkroniserade. Denna funktion kan vara praktisk när videosignalen är mer fördröjd än ljudsignalen vilket ibland händer när digitala TV-processorer behandlar signalen.

Inställningen kan göras mellan 0 och 500 millisekunder (i steg om 10 millisekunder) och lagras individuellt för varje signalkälla och aktiveras varje gång denna väljs.

NIVÄJUSTERING: Använd den här funktionen för att ställa in volymen lägre än för de övriga ingångarna. Den här funktionen är praktisk för signalkällor som konsekvent har högre ljudnivå än andra i anläggningen.

Giltiga inställningar: 0- -6, i steg om 0,5 dB.

FAST VOLYM: Anger en fast volymnivå för en viss ingång. Aktivera denna funktion genom att ställa in en fast volym för ingångarna USB, PC-USB, Bluetooth, optiska 1-3 eller koaxiala1-3. När funktionen är aktiverad ställs volymen in automatiskt på detta värde när signalkällan väljs.

Giltiga inställningar: VARIABEL, 1-96.

Dirac: Dirac Live PC eller Mac-applikationen ger rumsutjämning av RAP-1580MKII. Ställ in din RAP-1580MKII enligt följande steg:

• Konfigurera inställningen för ljudkonfiguration så att den matchar ljudsystemet du använder för kalibrering. Tillgängliga alternativ inkluderar 5.1, 5.1.2, 5.1.4, 7.1, 7.1.2, 7.1.4.
• Konfigurera inställningen för högtalarkonfiguration för att ytterligare matcha ljudsystemet du använder för kalibrering. Tillgängliga alternativ för varje högtalarpar inkluderar Large, Small, None. För mer information, se avsnittet Högtalarkonfiguration i den här handboken.
• Anslut den medföljande nätverkskabeln till bakpanelens nätverksport. Gå till menyn Nätverkskonfiguration, naviger till undermenyn IP-adressläge för att ställa in IP-läget till DHCP (standard) eller statisk. Gå sedan till menyn Visa nätverksinställningar för att kontrollera om nätverket fungerar korrekt.

Dirac Live Application

OBS: Källingångar stöder Dirac-behandling inklusive analog, digital och HDMI-ljud. Analog bypass-läge aktiverar inte Dirac-filtrn när de är konfigurerade som standardläge eller väljs som ljudbehandlingsläge för analoga källor.

Besök www.rotel.com/dirac för att ladda ner programmet Dirac Live för PC eller Mac. Följ sedan instruktionen på skärmen för att installera Dirac Live-appen på din dator. Anslut den medföljande kalibreringsmikrofonen eller din egen mikrofon till USB-uttaget på din dator. Starta Dirac Live-appen.

OBS: En kvalificerad USB-förlängningskabel kan användas för den medföljande mikrofonen vid behov. Kabelns förlängda längd ska vara max 2 meter (6 fot).

RAP-1580MKII kan spara upp till 6 unika Dirac-filter. Varje filter kan ha sitt eget namn och inställningar som möjliggör olika lyssningslägen. Filter kan tilldelas enskilda källingångar med menyn Input Setup.

För mer information om hur du konfigurerar Dirac, se Dirac snabbstartguide på www.rotel.com/dirac.

Tryck på SETUP-knappen på fjärrkontrollen eller MENU-knappen på fronten för att lämna menyn.

Multi Input Setup

När MULTI INPUT-ingången är vald i INGÅNGAR-menyn så ändras valmöjligheterna eftersom dessa ingångar är analoga och inte passerar igenom RAP-1580MKII:s digitala signalbehandling. Det finns inga alternativ för AUDIO INGÅNG, STANDARDLÄGE eller FÖRDRÖJNING eftersom dessa är digitala funktioner.

Konfigurera ljud

Ljudinställningar

LJUDINSTÄLLNINGAR-menyn konfigurerar förstärkaren och RCA-utgångarna. Skärmen innehåller alternativ från 5.1 till 7.1.4 med flera interna och externa förstärkningsalternativ. När du väljer en viss konfiguration visas inställningar för högtalare och förstegsutgångar för upp till 12 kanaler.

OBS! Vissa utgångar är endast tillgängliga via förförstärkaren RCA-utgångar och kräver en extern förstärkare.

Konfigurera högtalare och ljud

Denna del av installationen handlar om att ange antalet högtalare, bashantering inklusive delningsfrekvens för subwoofer, sätta rätt nivå och fördröjning för alla kanaler samt justera toninställningar.

Om högtalarinställningar

Högtalarsystem för hemmabio varierar i både storlek och prestanda, särskilt när det gäller basåtergivningen. RAP-1580MKII har skräddarsydda surroundlägen med flera olika sätt att hantera och styra basljuden till den eller de högtalare som bäst kan återge basfrekvenserna – subwoofern och/eller stora golvhögtalare. För att kunna få en så hög ljudkvalitet som möjligt måste du tala om för enheten hur många högtalare som används och hur basfrekvenserna ska fördelas mellan dem.

Följande instruktioner om stora och små högtalare handlar mer om högtalarens förmöga att återge basljud än om dess egentliga storlek. Använd inställningen STORA för högtalare som kan spela djup och kraftfull bas och SMÅ när du vill att den djupa basen ska skickas till andra högtalare som klarar basåtergivningen bättre. Systemet undviker att skicka basfrekvenser till små högtalare och skickar i stället signalerna till de stora högtalarna eller till subwoofern. Betrakta stora högtalare som "fullregisterhögtalare" och små högtalare som "diskant- och mellanregisterhögtalare".

Här är fyra typiska exempel på hur basfrekvenserna kan hanteras i systemet:

• Fem stora högtalare och en subwoofer: Denna anläggning behöver ingen omdirigering av basen. Alla fem högtalare spelar de normala basfrekvenserna som är inspelade i varje kanal. Subwoofern spelar den lågfrekventa baskanalen. Samtidigt kräver den normala basen mer av de andra högtalarna och förstärkarna som driver dem.
• Fem stora högtalare men ingen subwoofer: Den normala basen spelas som vanligt av de fem högtalarna.
• Fem små högtalare och en subwoofer: Den normala basen från alla kanaler dirigeras till subwoofern. Subwoofern tar hand om all basåtergivning i hela anläggningen. En sådan här konfiguration har flera fördelar. Djupbas återges av den högtalare som är bäst lämpad för uppgiften, de vanliga högtalarna kan spela högre och utan förvrängning, och behovet av kraftiga slutsteg minskas. Denna konfiguration bör användas med stativhögtalare och mindre golvhögtalare. Lösningen är särskilt fördelaktig när anläggningens slutsteg inte kan lämna så hög effekt.
• Stora fronthögtalare, små center- och bakhögtalare, samt en subwoofer: Den normala basen från de små center- och bakhögtalarna dirigeras till de stora fronthögtalarna och subwoofern. De stora fronthögtalarna spelar frontkanalernas bas plus omdirigerad bas från de små högtalarna. Subwoofern spelar omdirigerad bas från övriga kanaler. Detta kan vara en lämplig lösning om du har stora fronthögtalare som drivs av en kraftig förstärkare. En möjlig nackdel med en blandning av stora och små högtalare är att basätergivningen eventuellt inte blir lika jämn mellan de olika kanalerna som den är med SMALL-alternativet.

Högtalarinställningar

Med HÖGTALARINSTÄLLNINGAR-menyn konfigurerar du RAP-1580MKII för att passa dina högtalare och bestämmer hur basåtergivningen ska göras enligt tidigare beskrivning. Du när menyn från huvudmenyn.

Följande valmöjligheter finns för högtalarna:

FRONT (Små/Stora): Välj Stora om du använder fullregisterhögtalare som kan återge basininformation. Välj Små om du har mindre högtalare och vill att basen ska återges av subwoofern.

CENTER (Liten/Stor/Ingen): Välj Stor (går inte att välja om frontkanalerna är inställda som Små) om din centerhögtalare är en fullregisterhögtalare som kan spela djupbas. Välj Liten om din centerhögtalare har begränsade möjligheter att återge bas eller om du hellre vill att basljuden ska skickas vidare till subwoofern. Välj Ingen om du inte har någon centerhögtalare i anläggningen (informationen från centerkanalen fördelas då jämnt mellan de båda fronthögtalarna och skapar en simulerad centerhögtalare).

SURROUND (Små/Stora/Inga): Välj Stora (går inte att välja om frontkanalerna är inställda som Små) om dina bakhögtalare är fullregisterhögtalare som kan spela djupbas. Välj Små om dina bakhögtalare har begränsade möjligheter att återge bas eller om du hellre vill att basljuden ska skickas vidare till subwoofern. Välj Inga om du inte har några bakhögtalare i anläggningen (informationen från bakkanalerna läggs då till i fronthögtalarna så att du inte går miste om något ljud).

SUBWOOFER (Ja/Nej/Max): Välj Ja om du har en subwoofer i din anläggning och välj Nej om du inte har det. Välj Max om du vill ha maximal djupbas (då återges basfrekvenserna av både subwoofern och alla högtalare som är inställda som Stora).

OVERHEAD / HEIGHT (Över Huvud / Höjd Fram / Höjd bak / Båda Höjder): Välj det alternativ som passar installationen av dina högtalare. Alternativen inkluderar overhead, höjd fram (höjdhögtalare fram), höjd bak (höjdhögtalare bak), båda höjd (höjdhögtalare fram och bak). Standard är Overhead.

BAKRE CENTER (1 Liten/2 Små/1 Stor/2 stora/Ingen): Vissa anläggningar har en eller två bakre centerhögtalare. Välj Stora-inställningarna (går inte att välja om frontkanalerna är inställda som Små) om dina bakhögtalare är fullregisterhögtalare som kan spela djupbas. Välj 1 Stor om du har en bakre centerhögtalare (6.1) och 2 Stora om du har två bakre centerhögtalare (7.1). Välj Små-inställningarna om dina bakhögtalare har begränsade möjligheter att återge bas eller om du hellre vill att basljuden ska skickas vidare till subwoofern (1 Liten för en högtalare och 2 små för två högtalare). Välj Ingen om din anläggning inte har några bakre centerhögtalare.

TAK FRONT (Små/Stora/Inga): Välj Stora (gär inte att välja om frontkanalerna är inställda som Små) om dina takhögtalare är fullregisterhögtalare som kan spela djupbas. Välj Små om dina takhögtalare har begränsade möjligheter

att återge bas eller om du hellre vill att basljuden ska skickas vidare till subwoofern.

TAK BAK (Små/Stora/Inga): Välj Stora (går inte att välja om frontkanalerna, surroundhögtalare, de främre takhögtalarna är inställda som Små) om dina bakre takhögtalare är fullregisterhögtalare som kan spela djupbas. Välj Små om dina bakre takhögtalare har begränsade möjligheter att återge bas eller om du hellre vill att basljuden ska skickas vidare till subwoofern.

AVANCERADE INSTÄLLNINGAR: Inställningen av högtalarna är oftast en enhetlig inställning som gäller för alla surroundlägen och den behöver därför bara göras en enda gång. För speciella anläggningar har dock enheten ett alternativ där du kan välja högtalarinställning för varje surroundläge. Välj AVANCERADE INSTÄLLNINGAR i menyn och tryck på ENTER för att gå till AVANCERADE HÖGTALARINSTÄLLNINGAR-menyn som beskrivs i följande avsnitt.

Placera markören på önskad rad med hjälp av upp/ned-knapparna, och använd höger/vänster-knapparna för att växla mellan inställningarna. Välj TILLBAKA och tryck på ENTER-knappen (eller tryck på BACK-knappen) för att återgå till huvudmenyn. Tryck på SETUP/MENU för att återgå till normalläget.

Avancerade högtalarinställningar

I de flesta fall är standardkonfigureringen som beskrivits tidigare enhetlig och kan användas för alla surroundlägen. RAP-1580MKII har dock en möjlighet att specialanpassa dessa inställningar för fyra olika surroundformat: Dolby, DTS, Stereo och DSP. Du kan till exempel ställa in Dolby och DTS för ett 5.1-kanalssystem medan Stereo ändrar till ett system med 2 högtalare med eller utan subwoofer. AVANCERADE HÖGTALARINSTÄLLNINGAR-menyn ger dig också en möjlighet att välja en särskild delningsfrekvens till front-, center-, bak- samt bakre centerhögtalarna.

OBS! I de flesta anläggningar är standardinställningen i denna meny troligtvis den som kommer att ge ett surroundljud som låter som man förväntar sig. De flesta användare behöver inte utföra några förändringar i inställningarna. Du bör ha goda kunskaper och särskilda skäl för att anpassa inställningarna i denna meny. Om inte, hoppa över nästa avsnitt och fortsätt till SUBWOOFER-INSTÄLLNINGAR-menyn.

Följande inställningar finns i AVANCERADE HÖGTALARINSTÄLLNINGAR-menyn:

HÖGTALARE: (Front/Center/Surround/Bakre Center/Tak Front/Tak Bak/Subwoofer): Välj de högtalare som ska ges särskilda inställningar.

DELNING: (40Hz/50Hz/60Hz/70Hz/80Hz/90Hz/100Hz/120Hz/150Hz/200Hz/Av): Denna inställning anges i SUBWOOFER-INSTÄLLNINGAR-menyn, som beskrivs i nästa avsnitt. När du kommer till AVANCERADE HÖGTALARINSTÄLLNINGAR-menyn visas huvudinställningen för delningsfrekvens på denna rad. Ändra bara detta värde om du vill att den aktuella högtalaren ska använda en annan delningsfrekvens. Exempel: Om din huvudinställning är satt till 80 Hz, men du vill att dina fronthögtalare

ska delas av vid 60 Hz, ska du ändra till 60Hz på denna rad. Inställningen påverkar bara omdirigerad bas.

OBS! AV-inställningen (som bara finns för subwoofer) skickar en fullregistersignal till subwoofern så att du kan använda dess inbyggda delningsfilter.

OBS! När en högtalare är inställd som STOR i HÖGTALARINSTÄLLNINGARmenyn eller i den här menyn går det inte att ange någon delningsfrekvens eftersom stora högtalare per definition återger hela frekvensregistret och inte omdirigerar basfrekvenser till subwoofern. DELNING-inställningen är inte heller tillgänglig för MULTI INPUT-ingången.

DOLBY (Standard/Stor/Liten/Ingen): Ställer in den valda högtalaren (som visas på första raden) som Stor, Liten eller Ingen. Detta åsidosätter inställningarna i HÖGTALARINSTÄLLNINGAR-menyn. Om du vill använda inställningen av högtalarnas storlek i HÖGTALARINSTÄLLNINGAR-menyn väljer du Standard. Ingen-inställningen gäller inte för FRONT-högtalarna.

DTS (Standard/Stor/Liten/Ingen): Samma sak gäller som för Dolby som beskrivits ovan, fast dessa inställningar gäller endast för DTS.

STEREO (Standard/Stor/Liten/Ingen): Samma sak gäller som för Dolby som beskrivits ovan, fast dessa inställningar gäller endast för STEREO-surroundläget.

För subwoofern blir valen för DOLBY, DTS och STEREO "Ja/Nej/Standard". Subwoofern ställs in som "Standard" om fronthögtalarna är inställda som "Standard" och ställs in som "Ja" om fronthögtalarna är inställda som "Små".

OBS! När fronthögtalarna är inställda på att använda delningsfrekvensen i AVANCERADE HÖGTALARINSTÄLLNINGAR-menyn, gäller inte de särskilda "Stor/Liten/Ingen"-inställningarna för DOLBY, DTS och STEREO. Dessa högtalare använder standardinställningarna.

Inställningar för subwoofer

SUBWOOFER-INSTÄLLNINGAR-meyn innehåller fem rader som gör att du kan åsidosätta subwooferns inställningar i HÖGTALARNIVÄER-menyn (se nästa avsnitt) för varje surroundläge.

DOLBY:

DTS:

STEREO:

MULTI LPCM:

MULTI-INGÅNG:

Använd upp/ned-knapparna för att flytta till ett surroundläge och höger/vänster-knapparna för att justera subwoofernivån. Alternativen är AV (vilket stänger av subwoofern för aktuellt surroundläge) och subwoofer-nivå från -9 dB till +9 dB samt MAX (+10 dB). Värdet 0 dB innebär att subwoofern använder huvudinställningen. Alla andra inställningar är i förhållande till

huvudinställningen. Ett värde på exempelvis –2 dB för ett speciellt surroundläge innebär att subwooferns nivå ligger 2 dB under huvudinställningen. Använd dessa inställningar för att ändra den relativa basåtergivningen för olika surroundlägen. När du ändrar huvudinställningen för subwoofernivån ökas eller minskas nivån för alla surroundlägen.

Vi rekommenderar att du börjar med normalinställningen 0 dB för alla surroundlägen när du kalibrerar anläggningen med testtoner och även en tid efter detta. När du lyssnar på olika källmaterial kan du att märka att vissa surroundlägen ger för mycket eller för lite bas från subwoofern. Använd då denna meny för att justera den relativa basnivån för varje surroundläge. I allmänhet behövs det dock inte några separata inställningar så länge subwoofern har korrekta grundinställningar.

Välj "TILLBAKA" i menyn eller tryck på BACK-knappen på fjärrkontrollen för att återgå till huvudmenyn.

Högtalarnivåer

OBS! Har du konfigurerat ditt system med två bakre centerhögtalare, kommer det att finnas en motsvarande rad i menyn som ger dig möjlighet att ställa in högtalarna (BAKRE CENTER HÖGER och BAKRE CENTER VÄNSTER) var för sig.

I HÖGTALARNIVÄER-menyn används en testton (så kallat "pink noise") för att ställa in samma volymnivåer för alla högtalare (VÄNSTER FRONT, CENTER, HÖGER FRONT, HÖGER SURROUND, HÖGER BAKRE SURROUND, TAK FRONT HÖGER, TAK BAK VÄNSTER, TAK FRONT VÄNSTER, VÄNSTER BAKRE CENTER, VÄNSTER SURROUND och SUBWOOFER) för att återge ett korrekt surroundljud. Det bästa sättet att ställa in utgångsnivåerna är med hjälp av en testton. Detta görs för att kunna återge digitalt surroundmaterial så som det är tänkt och inställningen är därför ett viktigt moment i kalibreringen av anläggningen. LIUDINSTÄLLNINGAR-menyn avgör vilka högtalare som visas i HÖGTALARINSTÄLLNINGAR-menyn.

I HÖGTALARNIVÄER-menyn hörs en testton från högtalaren som är markerad på skärmen. Du markerar olika högtalare genom att flytta markören till de olika raderna med hjälp av upp/ned-knapparna. Testtonen flyttar till varje markerad högtalare.

När du sitter på den normala lyssningsplatsen flyttar du testtonen till de olika högtalarna och kontrollerar att de låter lika högt. Om någon högtalare låter högre eller lägre så höjer eller sänker du nivån (i steg om 0,5 dB) med höger/vänster-knapparna. Fortsätt att växla mellan högtalarna tills alla kanaler låter lika högt.

Välj "TILLBAKA" i menyn eller tryck på BACK-knappen på fjärrkontrollen för att återgå till huvudmenyn. Tryck på SETUP/MENU-knappen eller välj AVSLUTA för att stänga menysystemet och återgå till normal användning.

Kalibrering med ljudtrycksmätare:

Att kalibrera med en ljudtrycksmätare i stället för med hörseln ger ett mer exakt resultat och förbättrar anläggningens prestanda markant. Det går att köpa billiga ljudtrycksmätare på många ställen och de är enkla att använda.

Både Dolby och DTS använder sig av en standardnivå för kalibreringen, för att försäkra sig om att ljudet spelas på nivåer som stämmer överens med hur det var tänkt när filmen spelades in. Denna referensnivå bör ligga på en nivå så att dialog med vanligt tal låter realistisk och med högsta ljudtoppar på 105 dB för varje enskild kanal. Testtonen i RAP-1580MKII genereras på en exakt nivå (-30 dBFs) relativt till det högsta möjliga digitalt inspelade ljudet. Enligt Dolbys och DTS referensnivåer ska testtonerna hamna på 75 dB med en ljudtrycksmätare.

Sätt mätaren på 70 dB enligt skalan med långsam (SLOW) mottagning med C-viktning och håll den från kroppen på lyssningsplatsen (det är ännu enklare att montera mätaren på ett litet stativ). Du kan rikta ljudtrycksmätaren mot varje enskild högtalare som mäts, men det bästa resultatet får du antagligen från en fast position med mätaren riktad mot taket.

Höj volymen på RAP-1580MKII tills mätaren när 75 dB (+5 dB på skalan) när testtonen hörs i någon av fronthögtalarna. Justera sedan nivåerna i HÖGTALARNIVÅER-menyn tills mätaren har samma värde (75 dB) för varje högtalare i systemet, inklusive subwoofern.

OBS! Beroende på mätresultat och rumseffekter kan subwooferns nivå bli något högre än vad du uppmätt. För att kompensera för detta föreslår Dolby att subwoofern sätts flera dB lägre när den kalibreras med en ljudtrycksmätare (72 dB istället för 75 dB). I slutändan måste du själv ställa in den nivå på subwoofern som du tycker låter bäst, och det finns de som tycker om att ställa in den till högre än 75 dB när de tittar på film. Överdrivna baseffekter påverkar dock sammanhållningen mellan kanalerna och innebär en hård belastning på subwoofern och dess inbyggda förstärkare. Om du kan höra att vissa ljud kommer från subwoofern kan det hända att den spelar på för hög nivå. Musik är bäst för att finjustera subwoofer-nivån. Rätt inställda värden brukar fungera lika bra med film som med musik.

Kom ihåg vilken inställning volymkontrollen hade under kalibreringen. När du spelar filmer med Dolby Digital eller DTS använder du sedan denna nivå. Tänk på att många som tittar på hemmabio kan tycka att nivån är för hög. Låt dina egna öron avgöra hur högt du ska spela och reglera ljudet med volymkontrollen. Oavsett vilken nivå du vill använda när du lyssnar på film och musik så rekommenderar vi att du använder ljudtrycksmätare för kalibrering av nivåerna.

Högtalaravständ

SPEAKER DISTANCE SETUP		ROTEL
FRONT LEFT : 10.00 FT 3.05M
CENTER : 10.00 FT 3.05M
FRONT RIGHT : 10.00 FT 3.05M
SURROUND RIGHT : 10.00 FT 3.05M
CENTER BACK RIGHT : 10.00 FT 3.05M
CEILING FRONT RIGHT : 10.00 FT 3.05M
CEILING REAR RIGHT : 10.00 FT 3.05M
CEILING REAR LEFT : 10.00 FT 3.05M
CEILING FRONT LEFT : 10.00 FT 3.05M
CENTER BACK LEFT : 10.00 FT 3.05M
SURROUND LEFT : 10.00 FT 3.05M
SUBWOOFER : 10.00 FT 3.05M
BACK

HÖGTALARAVSTÄND-menyn nås från huvudmenyn och ger dig en möjlighet att ställa in fördröjningar för varje enskild högtalare. Detta gör att ljudet från varje högtalare när lyssningsplatsen samtidigt, även om högtalarna är placerade olika långt bort. Öka fördröjningen till högtalare som är nära

lyssningsplatsen och minska fördröjningen till högtalare som är placerade längre ifrån lyssningsplatsen. LIUDINSTÄLLNINGAR-menyn avgör vilka högtalare som visas i HÖGTALARAVSTÅND -menyn.

RAP-1580MKII gör det enkelt att ange rätt fördröjning för varje högtalare. Du mäter helt enkelt avständet (i meter eller fot) från lyssningsplatsen till varje högtalare, och anger sedan avständet i denna meny. Menyn innehåller en rad för varje högtalare och klarar avständ upp till 10,6 meter (33 fot) i steg om 7,5 cm (0,25 fot), där varje steg motsvarar en fördröjning med 0,25 millisekund).

När du ska välja inställningar placerar du markören på önskad rad i menyn med hjälp av upp/ned-knapparna och använder höger/vänster-knapparna för att öka eller minska fördröjningen. Tryck på SEL-knappen för att återgå till huvudmenyn. Tryck på MENU/OSD-knappen på fjärrkontrollen för att återgå till normal användning.

Välj "TILLBAKA" i menyn eller tryck på BACK-knappen på fjärrkontrollen för att återgå till huvudmenyn. Tryck på SETUP/MENU-knappen eller välj AVSLUTA för att stänga menysystemet och återgå till normal användning.

Diverse inställningar

Systeminställningar

I KONFIGURERA SYSTEM-menyn, som du när via huvudmenyn, har du tillgång till flera olika inställningar:

SPRÅK: Väljer ett språk för menysystemet.

OBS! OSD innehåller ENDAST engelska, franska, tyska, spanska och italienska.

IR-FJÄRRKOD: RAP-1580MKII har två uppsättningar IR-koder som kan ändras om det finns en konflikt med IR-koder som styr andra Rotel-produkter.

OBS! När du har ändrat IR-FJÄRRKOD måste fjärrkontrollens koder ändras om den ska kunna styra processorn. Tryck på TUNER-knappen och 1 (eller TUNER och 2 för koduppsättning 2) samtidigt och håll dem inne i fem sekunder tills fjärrkontrollens belysning blinkar en gång. Släpp sedan knapparna. Detta ställer in uppsättning 1 (eller 2 om du trycker på TUNER och 2).

PEQ-FUNKTION: Slår på eller stänger av PEQ-funktionen.

DISPLAY: Anger vilken information som ska visas på menysystemet via HDMI och på skärmen på fronten. Alternativen är "Av", "Bara HDMI", "Bara TFT" och "HDMI och TFT".

TFT-LIUSSTYRKA: Anger displayens ljusstyrka, mellan -10 och +10.

NETWORK WAKEUP: Aktivera eller inaktivera enheten släs på och av via nätverksanslutning. Aktivera denna funktion för användning med automatiseringssystem som använder IP-kontroll.

OBS! När NETWORK WAKEUP är konfi gurerad för att Aktivera, RAP-1580MKII kommer att förbruka ytterligare kraft i standby-läge.

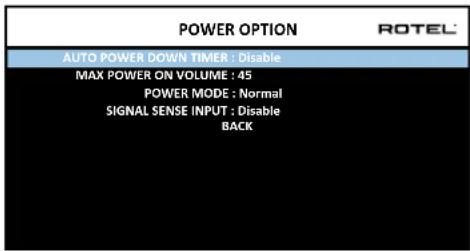

STRÖMALTERNATIV: Ger tillgång till alternativ för AUTO-AVSTÄNGNINGSTID, MAXVOLYM VID START, STRÖMLÄGE och SIGNALAVKÄNNING.

AUTO-AVSTÄNGNINGSTID: Ställ in hur länge RAP-1580MKII ska vara påslagen utan att den används. Processorn försätts i viloläge när den valda tiden förflutit. Standardvärdet är Inaktiv.

Tillåtna inställningar är Inaktiv, 1 Timme, 2 Timmar, 4 Timmar.

OBS! Vissa regioner kräver att AUTOMATIC POWER OFF-timerens standardinställning är 20 minuter. Detta kan ändras i inställningsmenyn till något av de tillgängliga alternativen. För frågor om inställningar för automatisk avstängning, kontakta din auktoriserade Rotel-återförsäljare.

OBS! Vissa produkter kan inte detektera ANALOG-ingångar och enheten kan stänga av om det inte finns någon digital ljudkälla eller användaråtgård med fjärrkontrollen eller frontpanelen. Analog inmatningssignal detektering är inte tillgänglig i alla modeller som kan göra att enheten slås av av misstag. I det här fallet ska den automatiskt avstängnings timern vara inställd på DISABLE.

MAXVOLYM VID START: Väljer en maxvolym som används varje gång RAP-1580MKII slås på, mellan 20 dB och 70 dB i steg om 1 dB.

STRÖMLÄGE: Gör att RAP-1580MKII kan styras från nätverkskontakten när den är ansluten i en installation. Strömförbrukningen är högre i Quick Powerläge. Om inte nätverkskontroll behövs väljer du Normal Powerläget. Denna funktion liknar Wake Up alternativet Network. "Normal" är fabriksinställningen.

Tillåtna inställningar är NORMAL, QUICK.

OBS! När STRÖMALTERNATIV-inställningen är inställd på Snabb drar RAP-1580MKII mer ström i standby-läge.

OBS! Vissa regioner begränsar mängden av standby strömförbrukning tillåtet och funktionen POWER MODE kommer inte att vara tillgänglig. För att styra Rotel-produkten i detta fall använd RS232-anslutningen. För frågor om tillgängliga strömalternativ, kontakta din auktoriserade Rotel-återförsäljare.

SIGNALAVKÄNNING: Kontrollerar om det kommer någon signal till den ingång som är konfigurerad för signalavkänning. När denna ingång är vald som aktiv lyssningskälla känner RAP-1580MKII av den digitala dataströmmen för att avgöra om det kommer en ljudsignal. Om det

inte kommer någon signal på 10 minuter så försätts förstärkaren i signalavkännings-standby. Om förstärkaren befinner sig i standby-läget och det kommer en signal så slås den på automatiskt på igen. Välj AV-alternativet (standardinställningen) för att stänga av den här funktionen.

OBS! När RAP-1580MKII försätts i standby-läge från fjärrkontrollen fungerar inte signalavkänningen förrän förstärkaren känner av att ljudet har upphört i mer än 10 minuter. Detta förhindrar att förstärkaren omedelbart slås på igen om det fortfarande kommer en musiksignal.

OBS! När SIGNALAVKÄNNING-funktionen är aktiverad drar RAP-1580MKII mer ström i standby-läge.

OBS! På grund av lokala regler för energiförbrukning är Signal Sensefunktionen inte tillgänglig på alla marknader.

NÄTVERKSINSTÄLLNINGAR: Anger nätverksinställningar. I de flesta system ska IP-ADRESSLÄGE ställas in till DHCP, vilket innebär att routern tilldelar RAP-1580MKII en IP-adress automatiskt. Om ditt nätverk använder fasta IP-adresser ställer du in IP-ADRESSLÄGE till Statisk. En fast adress kräver att du manuellt anger IP-ADRESS, NÄTMASK, GATEWAY och DNS på undermenyn KONFIGURERA IP-ADRESS.

INFORMATION OM PROGRAMVARA: Visar aktuell programvara som är installerad i RAP-1580MKII. HUVUD-, DSP- och STANDBY-versionerna visas. Det finns också ett alternativ som kontrollerar om det finns några nya versioner via internet. Nätverket måste då vara korrekt inställt. Det går också att ladda in ny programvara med hjälp av USB-porten på fronten. Kontakta din Rotel-återförsäljare om du vill ha mer information.

ÄTERSTÄLL FABRIKSINSTÄLLNINGAR: Detta alternativ äterställer RAP-1580MKII till ursprungsinställningen den hade när den lämnade fabriken. Alla användarinställningar raderas.

OBS! När du återställer fabriksinställningarna raderas alla inställningar, inklusive fördröjningar, högtalarinställningar, insignaler och så vidare.

Videoinställningar

I VIDEOINSTÄLLNINGAR-menyn kan du göra inställningar för HDMI-utgången. Läs mer i avsnittet in- och utgångar för HDMI.

STANDBY-VIDEOKÄLLA: Alternativen är "Inaktiv", "HDMI 1-7", "HDMI Front" och "Sista". Ange detta för den signalkälla som du i normala fall använder utan att ljudet går genom RAP-1580MKII. I standby-läge överför RAP 1580 HDMI-video- och HDMI-ljudsignaler till TV:n.

FAST AUDIO SYNC: Med denna funktion kan HDMI-ljudet synkroniseras snabbare med RAP-1580MKII. Endast 1 ingång kan väljas för denna funktion.

OBS! Vissa källaenheter ger inte tidskrav för att denna funktion ska fungera korrekt och kan resultera i statiskt ljud innan ljudet hörs.

OSD FORMAT: HDMI On Screen Display-utgångsupplösningen kan ändras från 480p till 576p. Standardvärdet är 480p.

Välj "TILLBAKA" i menyn eller tryck på BACK-knappen på fjärrkontrollen för att återgå till huvudmenyn.

Felsökning

De flesta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RAP-1580MKII så kommer här ett par förslag på vad du kan göra:

Apparaten slås inte på

• Kontrollera att strömkabeln är ansluten till baksidans uttag och att vägguttaget har ström.
• Kontrollera att baksidans POWER-knapp står i läge ON.

Inget ljud från någon källa

- Kontrollera att MUTE-funktionen är avstängd och att volymen inte står på noll.

- Om du inte använder RAP-1580MKII interna förstärkarkanaler, kontrollera att förstegsutgångarna är anslutna till slutsteg och att de är påslagna.

- Kontrollera att högtalarna är korrekt anslutna och konfigurerade.

- Kontrollera att signalkällorna är korrekt anslutna och konfigurerade.

Inget ljud från digitala källor

• Kontrollera att de digitala anslutningarna är tilldelade till rätt ingångar och att ingångarna är konfigurerade för att ta emot digitala signaler i stället för analoga.
• Kontrollera att digitala signalkällor är inställda på att lämna digitala utsignaler.

Inget ljud från vissa högtalare

• Kontrollera alla slutsteg och högtalaranslutningar.
• Kontrollera högtalarnas inställningar i menysystemet.

Ingen videosignal

• Kontrollera att TV:n är korrekt ansluten och att insignaler tas emot på rätt sätt.
• Kontrollera att TV:n är kompatibel med utsignalerna från processorn. En 4K-källa kan bara skickas till en 4K-monitor.
• HDMI-kablar måste vara kortare än 5 meter.
• Kontrollera att TV:n har aktiverat 3D-läge om du tittar på en 3D-källa.

Bilden och ljudet stämmer inte överens

• Kontrollera att rätt videokälla är vald för varje ingång.
• Kontrollera att FÖRDRÖJNING-funktionen ("läppsynk") inte har felaktiga värden.

Det hörs ett klickande ljud vid byte av ingångskälla

• Apparaten använder reläer för att bevara ljudkvaliteten. Det mekaniska klickandet är helt normalt.
• När du byter HDMI-signalkälla kan det dröja ett kort ögonblick innan den digitala signalen blir identifierad och börjar avkodas. Hur längt tid det tar beror på de hopkopplade enheterna.

Funktionerna aktiveras inte

• Kontrollera att batterierna i fjärrkontrollen fungerar.
• Kontrollera att frontens IR-sensor inte är blockerad. Rikta fjärrkontrollen rakt mot sensorn.
• Kontrollera att IR-sensorn inte tar emot starkt IR-ljus (solljus, ljus från halogenlampor, etc).
• Dra ut stickkontakten ur vägguttaget, vänta i 30 sekunder och sätt i den vägguttaget igen.
• Kontrollera att fjärrkontrollen är inställd på samma uppsättning styrkoder som processorn (Codeset 1 eller Codeset 2).

Specifikationer

Ljud

Kontinuerlig effekt

1k Hz, THD < 0,05%, 4 ohms 200 watt per kanal 2 kanaler drivna)

1k Hz, THD < 0,05%, 4 ohms 140 watt per kanal 7 kanaler drivna

1k Hz, THD < 0,05%, 8 ohms 135 watt per kanal 2 kanaler drivna

20 - 20k Hz, THD < 0,05%, 8 ohms 100 watt per kanal 7 kanaler drivna

Total harmonisk förvängning <0,05 %

Intermodulationsförvrängning <0,05 %

Frekvensomfång

Phono insignal 20 Hz – 20 kHz, +/-1 dB Analog, förbikopplad 10 Hz – 100 kHz, +/-1 dB Digital insignal 20 Hz – 20 kHz, +/-0,5 dB

Signal-/brusförhållande (A-viktat) Analog, förbikopplad 100 dB Digita insignal 96 dB

Ingångskänslighet/-impedans

Phono 3,85 mV/47 kohm Linjenivá 300 mV/100 kohm Balanserat 600 mV/100 kohm

Förstegets utgångsnivå

Digitala insignaler

Dolby DTS-HD Master Audio

Dirac Live LE

1,2 V LPCM (up to 192kHz, 24-bit) Dolby® Surround, Dolby® TrueHD, ® ATMOS, TM. DTS X

Video

Upplösning, insignal 1080i, 1080p, 1080p 24Hz, 3D, 4K, UHD

Upplösning, utsignal 1080i, 1080p, 1080p 24Hz, 3D, 4K, UHD

Färgrymd-stöd

Deep Color-stöd

HDMI in/ut

2 utgångar stödjer HDCP 2.2

24-bit, 30-bit, 36-bit 8 ingångar med tre som stöder HDCP 2.2

och ARC

Allmänt

Strömförbrukning < 0,5 watt (standby)

Strömförsörjning (AC) 120 volt, 60 Hz (USA-version)

BTU 2800 BTU/h

Matt (B × H × D)

Frontens höjd

Vikt

1100 watt

230 volt, 50 Hz (CE-version)

431×192×470mm

177 mm/4U

22,8 kg

"Made for iPod" och "Made for iPhone" innebär att ett elektroniskt tillbehör har utformats för att anslutas till iPod eller iPhone och att det har certifierats av utvecklaren att uppfylla Apples krav på prestanda. Apple ansvarar inte för hur denna enhet fungerar och hur väl den uppfyller säkerhets- och användningsföreskrifter. Observera att denna enhet kan påverka iPods och iPhones trådlösa prestanda.

iPhone, iPod, iPod classic, iPod nano, and iPod touch är varumärken som tillhör Apple Inc och som är registrerade i USA och i andra länder.

Made for

iPod

iPhone

Alla specifikationer är korrekta vid tryckningen. Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden.

Rotel och logotypen Rotel HiFi är registrerade varumärken som tillhör The Rotel Co. Ltd, Tokyo, Japan.

Содержание
