RAP-1580MKII - Home cinema ROTEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Processore/amplificatore home cinema multicanale
Marca	Rotel
Modello	RAP-1580MKII
Dimensioni (L x A x P)	431 x 192 x 470 mm
Peso netto	22,8 kg
Alimentazione	120 V / 60 Hz (USA) o 230 V / 50 Hz (CE)
Consumo elettrico	1100 W (max), standby < 0,5 W
Potenza di uscita (8 ohm, 2 canali)	135 W per canale
Potenza di uscita (4 ohm, 2 canali)	200 W per canale
Numero di canali di amplificazione	7 (integrati) + fino a 7.1.4 con amplificatori esterni
Formati audio supportati	Dolby Atmos, Dolby TrueHD, DTS:X, DTS-HD Master Audio, LPCM fino a 24 bit/192 kHz
Correzione acustica	Dirac Live LE (licenza limitata inclusa)
Ingressi HDMI	8 (di cui 3 compatibili HDCP 2.2, 1 frontale)
Uscite HDMI	2 (di cui 1 con ARC e OSD)
Risoluzioni video	480i a 4K UHD, 3D
Connettività senza fili	Bluetooth APTX (ricezione)
Connessioni audio analogiche	Ingressi: CD, Phono, XLR, MULTI 7.1; Uscite preamplificatore 7.1.4 (RCA)
Connessioni digitali	3 coax, 3 ottiche, PC-USB (USB Audio Class 2.0)
Manutenzione e pulizia	Panno asciutto o aspirapolvere; non utilizzare liquidi
Indicazioni di sicurezza	Non esporre all'umidità; non aprire; utilizzare solo cavi raccomandati
Riparabilità	Nessun componente riparabile dall'utente; contattare un rivenditore autorizzato

Domande frequenti - RAP-1580MKII ROTEL

L'apparecchio non si accende, cosa fare?

Verificare che il cavo di alimentazione sia ben collegato alla parte posteriore e alla presa a muro, e che l'interruttore principale (MASTER POWER) sul retro sia su ON.

Come collegare un subwoofer?

Utilizzare un cavo RCA standard tra l'uscita SUB 1 o SUB 2 sul retro del RAP-1580MKII e l'ingresso dell'amplificatore del subwoofer. Entrambe le uscite forniscono lo stesso segnale.

Non c'è audio, come risolvere?

Assicurarsi che il MUTE non sia attivo, che il volume non sia a zero e che gli altoparlanti siano collegati correttamente. Verificare anche che la sorgente selezionata sia attiva.

Come utilizzare la funzione Bluetooth?

Selezionare l'ingresso BLUETOOTH sull'apparecchio. Attivare il Bluetooth sul telefono e cercare 'Rotel RAP-1580MKII'. Connettersi e riprodurre la musica.

Posso collegare il mio iPhone o iPod?

Sì, collegare il dispositivo Apple alla presa USB frontale utilizzando il cavo USB in dotazione. Lo schermo dell'iPod/iPhone rimane attivo per la navigazione.

Come calibrare gli altoparlanti con Dirac Live?

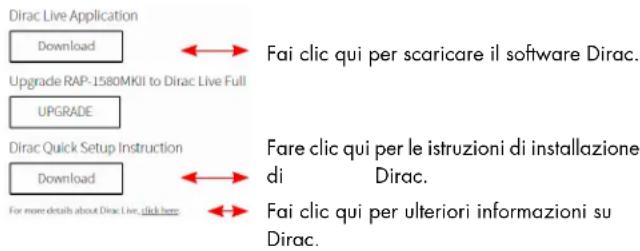

Scaricare l'applicazione Dirac Live su PC/Mac da www.rotel.com/dirac. Collegare l'apparecchio alla rete, inserire il microfono USB fornito o un microfono compatibile, quindi seguire le istruzioni a schermo.

Perché non c'è immagine sul televisore?

Verificare che il cavo HDMI sia ben collegato tra l'uscita MONITOR HDMI e l'ingresso TV. Assicurarsi che la sorgente video selezionata sia attiva e che la risoluzione sia compatibile (es: 4K richiede un televisore 4K).

Come regolare il ritardo tra audio e video (lip-sync)?

Nel menu IMPOSTAZIONI INGRESSI (Input Setup), regolare il parametro AUDIO DELAY da 0 a 500 ms con incrementi di 10 ms per sincronizzare l'audio con il video.

Il telecomando non funziona più, cosa fare?

Verificare le batterie, assicurarsi che il sensore IR frontale non sia ostruito e che il set di codici IR (1 o 2) corrisponda tra telecomando e apparecchio (vedere menu IR REMOTE CODESET).

Come ripristinare l'apparecchio alle impostazioni di fabbrica?

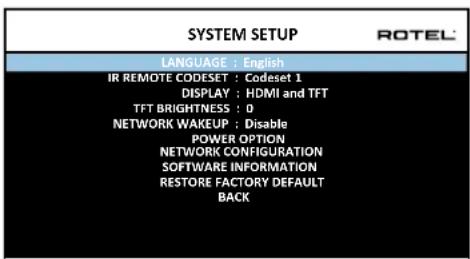

Nel menu SYSTEM SETUP, selezionare RESTORE FACTORY DEFAULT. Attenzione: tutte le impostazioni personalizzate verranno cancellate.

MANUALE UTENTE RAP-1580MKII ROTEL

Manuale di istruzioni

Bruksanvisning

Figura 1: Controlli e connessioni 5

Figura 2: Telecomando 6

Figura 3: Collegamento di amplificatori e subwoofer 7

Figura 4: Collegamento di Altoparlanti 8

Figura 5: Collegamenti audio digitale e PC-USB 9

Figura 6: Collegamento di lettori Blu-Ray o Video 9

Figura 7: Ingresso USB frontale 10

Figura 8: Collegamento di un lettore CD 10

Figura 9: Collegamento di un Sintonizzatore 11

Figura 10: Collegamento delle prese HDMI anteriore 11

Figura 11: Collegamento delle prese HDMI posteriori 12

Menù sul display (OSD) 13

Importanti informazioni di sicurezza 122

Alcune informazioni su Rotel....123

Per Cominciare....123

Caratteristiche video 123

Caratteristiche audio 123

Caratteristiche surround 123

Altre caratteristiche 123

Rimozione dall'imballo 123

Posizionamento 124

Panoramica dei collegamenti....124

Ingressi ed uscite HDMI 124

Ingressi video HDMI IN 1–7 posteriore 16 124

Ingresso HDMI frontale ☐ 124

Uscite video HDMI OUT 124

Ingressi ed uscite audio 125

Ingresso PHONO ☐ 125

Ingresso sintonizzatore TUNER 30 125

Ingresso CD 30 125

Ingresso BALANCED 20 125

Ingresso MULTI 32 125

Uscite PRE OUT 125

Ingressi digitali 14 125

Ingresso PC-USB 125

Ingresso USB frontale 10 125

Altri collegamenti....126

Ingresso alimentazione AC 126

Interruttore d'accensione principale 126

Uscite 12V TRIG OUT [20] 126

Ingressi REM IN 21 126

Uscite IR OUT 126

Rotel Link 23 126

Porta di Alimentazione USB posteriore 29 126

Connettore RS232 126

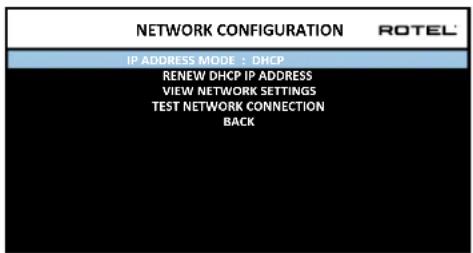

Connettore di rete 126

Collegamento dei componenti 126

Collegamento di dei diffusori 126

Collegamento di un amplificatore esterno 127

Collegamento di un subwoofer 127

Collegamento di sorgenti con uscite HDMI (lettori DVD, Blu-ray, decoder TV,

console di gioco, etc.) 127

Collegamento di lettori DVD, Blu-ray o SACD con uscite analogiche 127

Collegamento di un monitor 128

Collegamento di un lettore CD (XLR) 128

Collegamento di un Sintonizzatore 128

Collegamento di un iPod/iPhone 128

Descrizione del pannello frontale....128

Display 3 128

Sensore telecomando ☐ 128

Descrizione del telecomando 128

Descrizione dei tasti e dei comandi 129

Tasto STANDBY 1 e tasti ON/OFF Ⓐ 129

Manopola 4 e tasti VOLUME ⑭ 129

Tasto DISPLAY 12 o DISP 8 129

Tasto MENU 7 o SETUP Ⓗ 129

Tasti direzionali e di selezione 5① 129

Tasto MUTE 129 F 129

Tasto INPUT ☐ e tasti selezione sorgenti Ⓜ 129

Tasto SUR+ 11⑧ 129

Finestra di dialogo DTS ① 129

Controllo della gamma dinamica (DRC) ① 129

Tasti riproduzione ① 129

Tasto DIM ① 129

Tasti SUB, CTR, REAR ⑧ 129

Tasto MEM ⑤ 129

Tasto LIGHT Ⓡ 129

Luce di assistenza © 129

Selezione automatica dei formati surround....129

Selezione manuale dei formati surround....130

Audio digitali 130

Audio analogico stereo 130

Funzionamento di base....130

Selezione ingressi 130

Utilizzo dell'ingresso USB per iPod/iPhone 131

Collegamento di un iPod/iPhone 10 131

Tasti di riproduzione ① 131

Bluetooth....131

Collegamento di un dispositivo Bluetooth 131

Presa posteriore PC-USB 131

Collegamento alla presa PC-USB 131

Regolazioni....131

Comandi base 131

Tasti direzionali 131

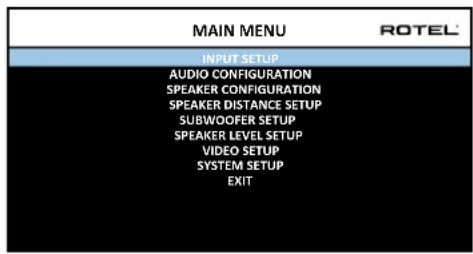

Menù principale 131

Configurazione degli ingressi....132

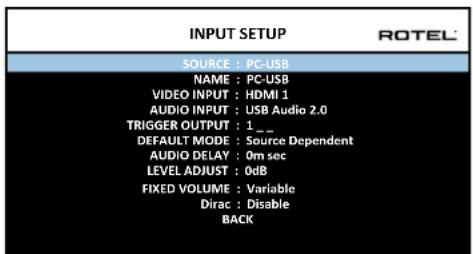

Impostazione ingresso 132

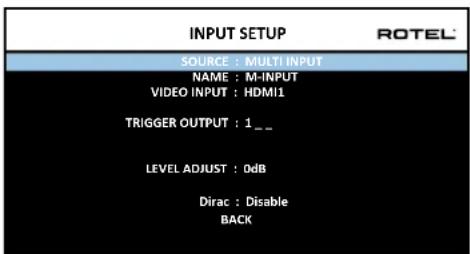

Configurazione ingresso Multi 133

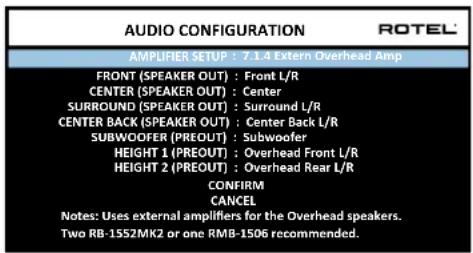

Configurazione degli audio 134

Impostazione audio 134

Configurazione dei diffusori 134

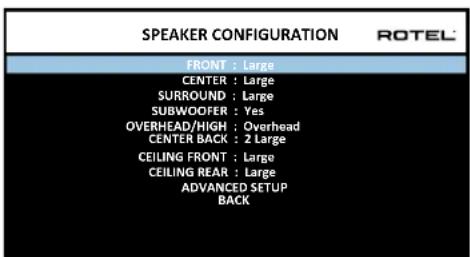

Configurazione diffusori 134

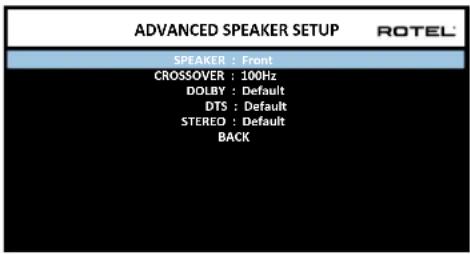

Impostazioni avanzate diffusori 135

Impostazione subwoofer 136

Regolazione livello diffusori 136

Impostazione distanza diffusori/ritardo 137

Impostazioni varie .... 137

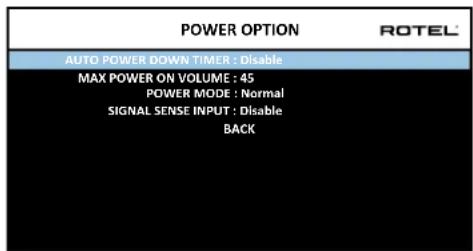

Impostazione sistema 137

Impostazione video 138

Risoluzione dei problemi....139

Caratteristiche tecniche....140

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

Il fulmine inserito in un triangolo avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione.

Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive.

Piedinatura

Connessioni Audio Bilanciate

(presa XLR a 3 poli):

Pin 1: Massa / Schermo

Pin 2: in fase / +ve / polo "caldo"

Pin 3: fuori fase / -ve / polo "freddo"

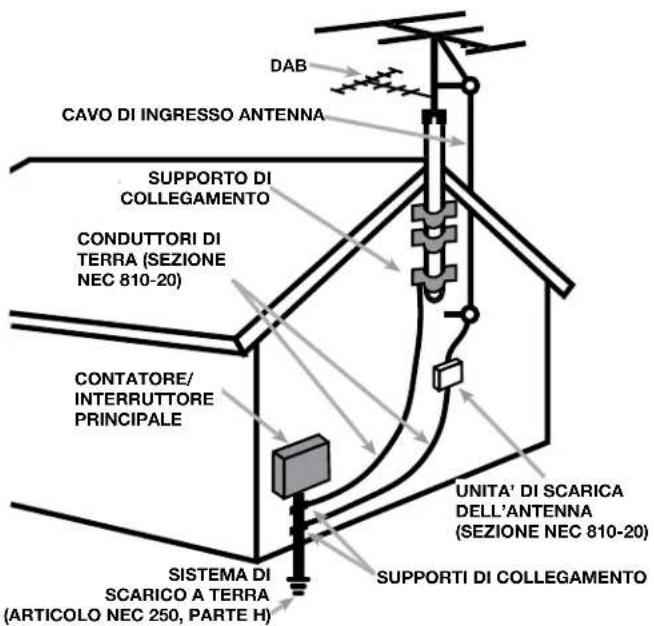

IMPIANTO DI TERRA SECONDO L'ARTICOLO 810: "APPARECCHI RADIO E TV" – NORME U.S.A.

Importanti informazioni di sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l'apparecchio all'umidità o all'acqua. Non posizionare contenitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apparecchio è stato esposto all'umidità o un oggetto è caduto all'interno del cabinet, staccare immediatamente il cavo di alimentazione dalla presa elettrica. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attentamente tutte le istruzioni.

Conservare questo manuale.

Seguire attentamente tutte le avvertenze.

Seguire tutte le istruzioni d'uso.

Non utilizzare il prodotto vicino all'acqua.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Non posizionare l'apparecchio su un letto, divano, tappeto, o superfici che passano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposito, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore.

Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultare un elettricista per la sostituzione di quest'ultima.

Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato, piegato eccessivamente, esposto al calore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce dalla parte posteriore dell'apparecchio.

Usare esclusivamente accessori indicati dal produttore.

Utilizzare solo stand, scaffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di caduta.

Il cavo di alimentazione deve essere scollegato dalla presa elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.

L'apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando: il cavo di alimentazione o la spina sono stati danneggiati; sono caduti oggetti o liquidi all'interno dell'apparecchio; è stato esposto alla pioggia; non sembra funzionare in modo normale; è caduto o è stato in qualche modo danneggiato.

Non utilizzare l'apparecchio in climi tropicali.

La ventilazione non dovrebbe essere impedita coprendo le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.

Nessuna fonte di fiamme libere, come candele accese, dovrebbe essere collocata sull'apparecchio.

Il contatto con terminali o cavi non isolati può provocare una sensazione spiacevole.

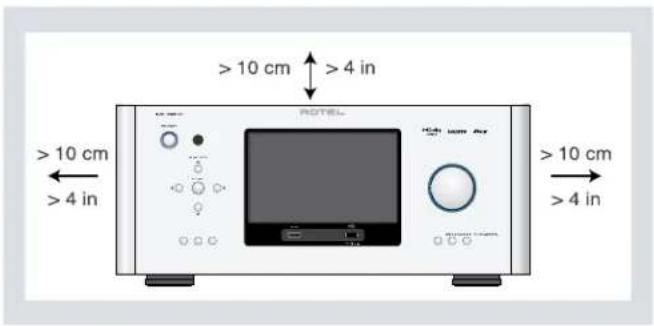

Lasciare almeno 10 cm di spazio libero su tutti i lati del prodotto.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apparecchio dall'alimentazione. Posizionario quindi in modo tale che la presa sia sempre facilmente accessibile.

L'apparecchio deve essere collegato esclusivamente ad un'alimentazione elettrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE: 230V/50Hz).

Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non utilizzare prolunghe.

La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione dalla presa elettrica e prodotto. Questo è l'unico modo per rimuovere completamente l'alimentazione dal la prodotto.

La spina del cavo di alimentazione è il dispositivo di disconnessione principale e dovrebbe rimanere sempre facilmente accessibile.

Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzano il rischio di scosse elettriche.

Le batterie del telecomando non devono essere esposte ad eccessivo calore come raggi di sole, fuoco o simili.

ATTENZIONE: L'interruttore d'accensione principale è posto sul retro e deve rimanere sempre facilmente accessibile.

Nota

La connessione RS 232 deve essere utilizzata solo da personale autorizzato.

Avviso FCC

Questo dispositivo è stato esaminato e definito conforme ai limiti previsti per i dispositivi digitali di Classe B in conformità al regolamento FCC, Parte 15. Questi limiti sono concepiti per fornire ragionevole protezione contro interferenze pericolose in un ambiente residenziale. Quest'apparecchio genera, usa e può irradiare energia in radiofrequenza e, qualora non installato e utilizzato secondo le presenti istruzioni, può causare interferenze nocive alle comunicazioni radio.

Ad ogni modo, non esiste nessuna garanzia che tali interferenze non si producano in una particolare installazione. Se il presente dispositivo genera interferenze nocive alla ricezione radio o televisiva, fenomeno che può essere determinato dall'accensione/spegnimento dell'apparecchio stesso, il suo proprietario può cercare di eliminare queste interferenze con uno o più dei seguenti modi:

• Posizionare o orientare diversamente l'antenna di ricezione (TV, radio, ecc...).
• Aumentare la distanza con l'apparecchio disturbato.
• Collegarlo ad una presa di alimentazione facente capo ad un diverso circuito da quello a cui è allacciato l'apparecchio disturbato.
• Consultate il vostro rivenditore o un tecnico specializzato.

Alcune informazioni su Rotel

La nostra storia ha avuto inizio su 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audiofili ed amanti della musica. Proprio come voi!

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità senza compromessi. Attraverso gli anni questa passione non si è affievolita e l'obbiettivo di realizzare apparecchi di straordinario valore per veri audiofili, indipendentemente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando ogni nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliori prestazioni possibili. Non è raro quindi trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduttori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché essi abbiano un minimo impatto sull'ambiente.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contenuto di piombo negli apparecchi rispettando la normativa RoHS. I nostri progettisti sono continuamente impegnati a migliorare l'efficienza dei prodotti senza per questo compromettere la loro qualità. Quando in standby, gli apparecchi assorbono una minima quantità di corrente così da soddisfare i requisiti dei più rigorosi standard di consumo energetico.

Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente attraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettosi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato questo prodotto che, siamo sicuri, vi accompagnerà per molti anni di puro divertimento e soddisfazione.

Grazie per aver acquistato il processore surround Rotel RAP-1580MKII. Questo apparecchio è un completo sistema di controllo audio/video per sorgenti analogiche e digitali, in grado di elaborare segnali digitali in una ampia gamma di formati, inclusi Dolby® Surround, Dolby® ATMOS e DTS®.

Caratteristiche video

• Commutazione HDMI per segnali video digitali fino a 4K.
• Compatibile con segnali d'ingresso video HDMI: 480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K.
• Uscite video HDMI (480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K) compatibili con i principali monitor e proiettori con ingressi HDMI.

Caratteristiche audio

• Filosofia di progetto Balanced Design Concept di Rotel che prevede la ricerca della miglior disposizione dei componenti sui circuiti stampati, un'accurata valutazione dei singoli elementi ed estensivi test d'ascolto per un suono superiore ed un'affidabilità totale.
• Bypass analogico per una riproduzione stereo 2 canali più pura, senza elaborazioni digitali.
• Connessioni audio digitali coassiali/ottiche ed ingressi/uscite analogici sia bilanciati (XLR) che non bilanciati (RCA).
• Ingresso MULTI per segnali analogici a 7.1 canali compatibile con le principali sorgenti.

Caratteristiche surround

• Automatico Dolby ® e DTS decodifica surround tutti i formati più diffusi fino a 7.1.4 canali
• Modalità surround per la riproduzione dell'audio multicanale in sistemi a 2 o 3 canali.
• Connessione HDMI con canale di ritorno audio (Audio Return Channel – ARC) per consentire la riproduzione dell'audio del TV da parte dell'RAP-1580MKII.

Altre caratteristiche

• Menù ON-SCREEN DISPLAY (OSD) di facile utilizzo, con indicazione personalizzabile di tutti gli ingressi.
• Scelta della lingua dei menù sullo schermo (OSD).
• Software aggiornabile via Internet con l'apparecchio connesso tramite una rete locale oppure con un dispositivo di memoria inserito nella porta USB frontale.
• Uscite trigger 12V assegnabili per l'attivazione a distanza di amplificatori finali o altri componenti predisposti.

Rimozione dall'imballo

Rimuovere l'apparecchio, il telecomando e gli altri accessori dall'imballo con cautela. Conservare la scatola ed il materiale di protezione per eventuali traslochi o spedizioni presso un centro assistenza.

Posizionamento

Posizionare l'apparecchio su una superficie piana e solida, lontano da raggi del sole diretti, fonti di calore, umidità o vibrazioni. Assicurarsi che lo scaffale o il mobile sul quale si intende collocarlo sia in grado di sostenerne il peso.

Collocarlo in prossimità degli altri componenti dell'impianto, se possibile su un ripiano a sé stante oppure collocato in un armadio rack utilizzando gli appositi adattatori forniti, in modo da facilitare il completamento dei collegamenti iniziali ed eventuali modifiche successive.

L'apparecchio genera calore durante il normale funzionamento. Non ostruire le aperture di ventilazione. Lasciare almeno 10 cm di spazio libero attorno. Se installato all'interno un mobile, assicurarsi che la ventilazione sia adeguata.

Non sovrapporre altri componenti o oggetti. Prestare attenzione affinché non cadano liquidi all'interno.

Panoramica dei collegamenti

NOTA: Non collegare qualsiasi componente del sistema a una presa di corrente alternata fino a quando tutti i collegamenti sono stati effettuati correttamente.

Ogni componente sorgente viene connesso ai relativi ingressi del processore con una coppia di cavi con spinotti RCA oppure cavi bilanciati con spinotti XLR per l'audio analogico, un collegamento video HDMI con un collegamento digitale (elettrico coassiale o ottico) opzionale per il relativo audio.

L'RAP-1580MKII è dotato di sette canali di amplificazione per altrettanti diffusori. In alternativa, tramite le uscite preamplificate, è possibile inviare segnali audio al(agli) amplificatore(i) di potenza utilizzando cavi audio con terminazioni RCA. Uscite degli altoparlanti Overhead sono disponibili tramite gli RCA pre-uscite per il collegamento ad un amplificatore esterno erogare fino a 7.1.4 canali audio anche. Il segnale video viene inviato al monitor attraverso una connessione HDMI.

L'RAP-1580MKII possiede inoltre un ingresso MULTI per una sorgente dotata di processore surround interno, ingressi per un sensore IR esterno ed uscite Trigger 12V.

NOTA: Non inserire la spina di alcun componente nella presa di alimentazione prima di avere completato tutti i collegamenti. Lo standard S/PDIF di interfaccia audio digitale richiede collegamenti con impedenza 75 ohm e tutti i migliori cavi digitali coassiali presentano questa caratteristica. Non utilizzare quindi per i segnali digitali i normali cavi audio che normalmente esibiscono impedenze diverse. Essi svolgeranno il loro compito di trasferire i segnali, ma con un'apprezzabile diminuzione della larghezza di banda e prestazioni inferiori.

Quando si effettuano le connessioni audio è necessario prestare attenzione a non invertire i canali sinistro e destro. Tutti i connettori RCA sono identificati da colori utili ad identificare i canali:

Audio canale sinistro (LEFT): connettore RCA bianco

Audio canale destro (RIGHT): connettore RCA rosso

NOTA: Ogni ingresso dei componenti sorgente deve essere adeguatamente configurato nel menù Impostazione ingresso. Vi raccomandiamo di accedere ai menù dopo avere collegato tutte le

sorgenti. Fare riferimento alla sezione relativa al menù Impostazione ingresso di questo manuale per maggiori dettagli.

Ingressi ed uscite HDMI

Queste connessioni vengono utilizzate per ricevere/iniare segnali video da/ verso l'RAP-1580MKII. Si veda la sezione Collegamento dei componenti più avanti per istruzioni dettagliate sul collegamento di ogni tipo di apparecchio a pagina 126.

Ingressi video HDMI IN 1–7 posteriori 16

Gli ingressi video digitali HDMI permettono il collegamento di sorgenti dotate di analoghe uscite. La connessione HDMI è in grado di trasportare segnali video in tutti i formati, inclusi 3D, 1080p 24Hz e 4K. Lo standard HDMI supporta il passaggio dei segnali audio, ma è anche possibile effettuare una connessione audio separata. Tre ingressi HDMI supportano 4K UHD HDCP 2.2 come l'etichetta sul pannello posteriore.

Ingresso HDMI frontale 9

Sul pannello frontale è presente un ingresso Video 8 per il collegamento rapido di un componente, come ad esempio un apparecchio portatile, che non si prevede di mantenere connesso in maniera permanente.

Uscite video HDMI OUT 15

Due uscite HDMI destinate ad inviare il segnale video ad alta definizione a monitor TV. Queste uscite possono inviare tutti i tipi di formati di segnali video in alta definizione 2D (480p/576p, 720p, 1080i, 1080p o 4K) oppure 3D (fino a 1080p 24Hz). Un supporto uscita HDMI 4K UHD HDCP 2.2 come indicato sul pannello posteriore.

Le due uscite sono tra loro in parallelo, ovvero su entrambe è disponibile lo stesso tipo di segnale, ma solo una è in grado di inviare al TV i segnali relativi ai menù di impostazione sullo schermo (OSD).

Delle due uscite solo una supporta il canale di ritorno dell'audio (ARC). Collegare quindi solo a questa presa un TV dotato di un corrispondente ingresso HDMI ARC. Fare riferimento alla sezione relativa al menù Impostazione video di questo manuale per maggiori dettagli a pagina 138.

Il vostro TV molto probabilmente è dotato di più ingressi HDMI. Non tutti però potrebbero comprendere il canale di ritorno dell'audio (ARC). Per utilizzare questa funzione assicurarsi quindi di utilizzare l'ingresso HDMI contraddistinto dalla scritta ARC in prossimità della presa.

Informazioni aggiuntive per le uscite video HDMI:

• Tutte le sorgenti collegate via HDMI devono essere compatibili con i sistemi di protezione anticopia HDCP per poter correttamente visualizzare i segnali video inviati.
• Il segnale audio ricevuto tramite la connessione HDMI viene trattato dall'RAP-1580MKII e reso disponibile alle uscite RCA o altoparlante.
• Quando si utilizzano contemporaneamente ambedue le uscite HDMI, il segnale disponibile su entrambe avrà la stessa risoluzione, in particolare quella nativa più bassa dei due dispositivi collegati.

Ingressi ed uscite audio

Questo processore dispone di connessioni audio sia digitali che analogiche.

Ingresso PHONO 30

Una coppia di ingressi audio analogici RCA sinistro/destro per il collegamento di un giradischi con una cartuccia magnete mobile. Se quest'ultimo è dotato di un terzo conduttore di massa, collegarlo alla vite GND alla sinistra degli ingressi digitali.

Ingresso sintonizzatore TUNER 30

Una coppia di ingressi audio analogici RCA sinistro/destro per il collegamento di un sintonizzatore.

Ingresso CD 30

Una coppia di ingressi audio analogici RCA sinistro/destro per il collegamento di un lettore CD.

Ingresso BALANCED 28

Una coppia di ingressi audio analogici bilanciati XLR sinistro/destro per il collegamento di una sorgente con uscite bilanciate.

Ingresso MULTI 32

Un gruppo di ingressi audio analogici RCA per segnali fino a 7.1 canali provenienti da una sorgente dotata di conversione D/A multicanale interna. Sono presenti ingressi per i canali frontali (FRONT L & R), surround (REAR L & R), centrali posteriori oppure frontali alti in un sistema (CB L1 & CB R2), centrale (CENTER) e subwoofer (SUB).

Questi ingressi bypassano tutti i circuiti digitali del processore ed i segnali vengono inviati direttamente al controllo del volume, quindi alle uscite preamplificate.

Uscite PRE OUT 35

Un gruppo di 10 uscite audio analogiche RCA invia i segnali verso amplificatori di potenza e subwoofer amplificati. Queste uscite sono sottoposte alla regolazione di volume effettuata con il corrispondente controllo dell'RAP-1580MKII. I connettori sono relativi ai canali frontali (FRONT L & R), surround (REAR L & R), centrali posteriori oppure frontali alti in un sistema (CB L[1] & CB R[2]), centrale (CENTER 1 & 2), HEIGHT 1 L & R, HEIGHT 2 L & R e subwoofer (SUB 1 & 2).

Ingressi digitali 14

L'RAP-1580MKII accetta segnali digitali da sorgenti come lettori CD, DVD, decoder satellitari, etc. Il processore digitale interno rileva il segnale e predispone la corretta frequenza di campionamento fino ad un massimo di 192 kHz.

NOTA: Gli ingressi digitali accettano sia segnali audio a 2 canali stereo, sia multicanale. Quando si utilizzano questi ingressi l'RAP-1580MKII provvede alla decodifica del flusso dati attivando, se necessario, le decodifiche Dolby o DTS.

Sono disponibili 6 ingressi digitali sul pannello posteriore, tre elettrici coassiali e tre ottici. Questi ingressi possono essere assegnati ad ognuno dei componenti sorgente nel menù Impostazione ingresso durante le operazioni di configurazione del sistema. Per esempio, è possibile assegnare l'ingresso digitale elettrico 1 alla sorgente VIDEO 1 e l'ingresso ottico 2 alla sorgente VIDEO 3. La predisposizione di fabbrica prevede che l'impostazione dell'ingresso audio delle sorgenti Video 1-8 sia "Audio HDMI", ovvero il segnale digitale presente alle prese HDMI.

Come l'apparecchio esce dalla fabbrica, l'ingresso audio CD è predisposto per ricevere il segnale analogico proveniente dalle prese CD, ma può essere modificato per accettare ancora da uno qualsiasi dei rimanenti ingressi digitali elettrici coassiali oppure ottici.

Ingresso PC-USB 17

Vedi Figura 5

Collegare tramite il cavo fornito questo ingresso ad una presa USB del vostro computer.

L'RAP-1580MKII supporta sia lo standard USB Audio Class 1.0 che lo USB Audio Class 2.0. I computer con sistema operativo Windows non richiedono l'installazione di driver aggiuntivi per USB Audio Class 1.0 e consentono di riprodurre file audio fino ad una frequenza di campionamento di 96 kHz.

L'apparecchio è predisposto in fabbrica per la modalità USB Audio Class 2.0. Per trarre vantaggio dalle risoluzioni maggiori (fino ad una frequenza di 192 kHz) è necessario installare un driver per lo standard USB Audio Class 2.0 contenuto nel CD fornito assieme all'RAP-1580MKII.

Predisporre quest'ultimo per la modalità di riproduzione USB Audio Class 1.0 seguendo la procedura sotto descritta:

• Premere il tasto MENU 7 sul frontale per entrare nel menù principale quindi utilizzare i tasti con le frecce ▲/▼ 5 per selezionare il menù Impostazione ingresso e premere il tasto ENTER al centro.
• Utilizzando i tasti con le frecce ◀ / ▶ 5 selezionare come sorgente "PC-USB" e come Ingresso audio "USB Audio 1.0".
• Una volta modificata la modalità USB Audio spegnere e riaccendere l'RAP-1580MKII e riavviare il computer per assicurarsi che risultino entrambi correttamente configurati.

Molti software di riproduzione audio (Media Player) non supportano la frequenza di campionamento 192 kHz. Se si intende riprodurre file con frequenze fino a 192 kHz, verificare che il software lo permetta. Inoltre potrebbe rendersi necessario configurare i driver audio del vostro computer per consentire l'uscita a 192 kHz, oppure elaborare i file per ridurne la frequenza (down sample). Per maggiori informazioni, fare riferimento alle informazioni relative al software di riproduzione oppure al sistema operativo in uso.

NOTA: A seguito dell'installazione dei driver potrebbe essere necessario selezionare il driver audio Rotel nella finestra relativa ai dispositivi sonori accessibile dal Pannello di controllo.

Ingresso USB frontale 10

Vedi Figura 7

A questa presa USB possono essere collegati dispositivi come iPod, iPhone o altri lettori MP3. Per la ricerca e la riproduzione dei brani utilizzare i comandi del dispositivo collegato.

Altri collegamenti

Ingresso alimentazione AC 36

L'RAP-1580MKII è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui viene acquistato (USA: 120 V/60 Hz AC oppure CE: 230 V/50 Hz AC). La tensione di alimentazione impostata è indicata su un adesivo situato sul retro. Inserire il cavo di alimentazione fornito in dotazione nella presa sul pannello posteriore dell'apparecchio.

Interruttore d'accensione principale 26

L'interruttore presente sul pannello posteriore è l'interruttore principale di alimentazione. Quando è in posizione OFF, l'apparecchio è completamente spento. Quando è in posizione ON, possono essere usati i tasti STANDBY sul pannello frontale e ON/OFF sul telecomando per attivare l'unità o metterla in standby.

Uscite 12V TRIG OUT 20

Molti amplificatori o altri componenti Rotel possono essere accesi e spenti tramite un segnale trigger a 12 volt fornito da queste 3 prese mini-jack da 3,5 mm. Quando l'RAP-1580MKII viene attivato, ad esse è presente una tensione continua a 12 volt che provvede ad accendere gli apparecchi collegati. Quando l'RAP-1580MKII viene posto in standby, la tensione viene a mancare e gli apparecchi collegati si spengono.

Per utilizzare questo sistema di attivazione remota, collegare una delle uscite 12V TRIG OUT del processore al corrispondente ingresso trigger 12 volt di un amplificatore o altro componente Rotel predisposto. Utilizzare unicamente il cavo con spinotti mini-jack da 3,5 mm neri fornito in dotazione. Alla punta del mini-jack corrisponde il positivo della tensione continua a 12 volt.

Le uscite Trigger 12V possono essere configurate per attivarsi solo quando vengono selezionate determinate sorgenti. Consultare la sezione relativa al menù Impostazione ingresso di questo manuale per maggiori dettagli a pagina 132.

Ingressi REM IN 21

Questa presa mini-jack da 3,5mm può ricevere codici di controllo da ricevitori a raggi infrarossi di terze parti nel caso il segnale emesso dal telecomando non riesca a raggiungere il ricevitore IR posto sul frontale dell'apparecchio. Per maggiori informazioni sui ricevitori IR esterni consultare il rivenditore Rotel.

I segnali IR provenienti da REM IN possono essere inviati ad altri componenti mediante emettitori IR esterni o collegamento via cavo dalle uscite IR OUT. Per maggiori dettagli si veda il paragrafo successivo.

Uscite IR OUT 22

Due prese mini-jack da 3,5 mm che permettono di inviare i segnali ricevuti all'ingresso REM IN ad un emettitore IR collocato davanti al sensore di una sorgente. Le uscite IR OUT possono in alternativa essere collegate tramite cavo ad altri apparecchi Rotel dotati di ingressi REM IN.

Queste uscite consentono ai segnali IR di essere inviati attraverso l'RAP-1580MKII direttamente al ricevitore IR sul pannello frontale o tramite la presa REM IN sul pannello posteriore. Tale funzione consente un facile controllo di altri componenti quando i loro sensori IR non sono raggiungibili, perché, ad esempio, installati all'interno di un mobile o armadio rack.

Consultare il rivenditore Rotel per ulteriori informazioni sugli emettitori ed i ripetitori IR.

Rotel Link 23

Rotel Link non viene utilizzato per RAP-1580MKII.

Porta di Alimentazione USB posteriore 25

La porta USB posteriore fornisce 5V per la ricarica o alimentare i dispositivi USB, tra cui lo streaming di lettori musicali. Questa porta non consente la riproduzione di audio.

La porta può essere configurata in modo da rimanere alimentato anche quando l'RAP-1580MKII è in modalità standby tramite il menu di configurazione del pannello frontale (vedi opzione POWER MODE sotto a pagina 137).

Questa opzione di configurazione consente ai dispositivi collegati a rimanere alimentati da utilizzare con la funzione di segnale senso per automatica di controllo on / off.

Quando è configurato per fornire alimentazione continua alla porta USB del pannello posteriore, la RAP-1580MKII si consumano energia aggiuntiva, anche quando è in modalità stand-by.

Connettore RS232 18

L'RAP-1580MKII, tramite la porta RS 232, può essere gestito da un software di controllo audio di terze parti per integrare l'apparecchio in un sistema di automazione domotica. La presa RS 232 sul retro richiede un cavo seriale standard con connettori DB-9 maschio-femmina.

Connettore di rete 19

La presa NETWORK per connettori RJ-45 sul pannello posteriore permette di collegare l'RAP-1580MKII a una rete locale e quindi ad Internet tramite un cavo CAT-5. Tale collegamento non è necessario per il normale funzionamento, ma consente di ricevere via Internet aggiornamenti software e permettere l'integrazione dell'apparecchio in sistemi di automazione domotica.

Per maggiori informazioni sulla connessione alle reti locali, cavi, software di controllo ed aggiornamenti, contattare il rivenditore Rotel.

Collegamento dei componenti

Collegamento dei diffusori

Vedi Figure 4

L'RAP-1580MKII dispone di sezioni di amplificazione atte a pilotare fino a sette diffusori, tipicamente per i canali frontali destro/sinistro, canale centrale, canali surround destro/sinistro e uno o due canali centrali posteriori. I collegamenti vengono effettuati tramite sette coppie di morsetti (una per ciascun diffusore) che accettano cavo spellato, forcelle o spinotti a banana (solo per taluni Paesi).

Tutti i diffusori devo avere un'impedenza nominale di 4 ohm o superiore.

I morsetti di ciascuna coppia sono differenziati tramite colori per evidenziarne la polarità: il rosso identifica il terminale positivo (+), il nero quello negativo (-). Eseguire i collegamenti rispettando scrupolosamente la polarità, vale a dire connettere sempre il terminale positivo di ciascun diffusore al corrispondente terminale rosso del sintoamplificatore ed il negativo a quello nero.

Le coppie di morsetti sono denominate LEFT FRONT, RIGHT FRONT, LEFT SURROUND, RIGHT SURROUND, CENTER, CENTER BACK LEFT e CENTER BACK RIGHT.

Portare i cavi di collegamento dal sintoamplificatore ai diffusori. Prevedere sufficiente cavo libero da entrambi i lati così da poter spostare diffusori e sintoamplificatore agevolmente al fine di accedere ai rispettivi terminali. Se si utilizzano spinotti a banana, collegarli ai cavi e quindi introdurli nella parte posteriore dei morsetti completamente avvitati (ruotarli in senso orario). Se si utilizzano forcelle, collegarle ai cavi quindi svitare il morsetto, inserire la forcella in modo che rimanga a contatto con le parti metalliche del morsetto e serrarlo con forza. Se si desidera collegare direttamente ai morsetti il cavo spellato, togliere circa 10 mm di guaina da ogni conduttore, avendo cura di non tagliare i singoli fili che lo compongono e di ritorcerli per evitare sfilacciamenti. In seguito svitare i morsetti, inserire la porzione di cavo spellato a contatto con le parti metalliche del morsetto e serrarlo con forza.

Per informazioni sulla connessione degli altoparlanti vedere le opzioni di configurazione audio nel menu di configurazione RAP-1580MKII.

Assicurarsi che nessun conduttore tocchi in alcun modo quello adiacente o le parti metalliche dell'apparecchio o degli altri morsetti. Una volta completati i collegamenti, è necessario configurare il sintoamplificatore in funzione del tipo di diffusori utilizzato e calibrare i livelli di riproduzione. Vedere la sezione Regolazioni più avanti nel manuale.

Collegamento di un amplificatore esterno

Vedi Figure 3

L'RSP-1580 dispone di uscite preamplificate sia non bilanciate (RCA) per la connessione di amplificatori finali atti a pilotare fino a otto (sette se si usano collegamenti bilanciati) diffusori in sistemi surround da 5.1 a 7.1.4. Sono presenti inoltre due uscite per subwoofer amplificati.

Per collegare gli amplificatori, utilizzare un cavo audio da ogni uscita all'ingresso del canale dell'amplificatore che pilota il diffusore corrispondente. Ad esempio, collegare l'uscita FRONT L al canale dell'amplificatore che fa capo al diffusore frontale sinistro. Esistono due prese CENTER, utilizzarne una se si possiede un solo diffusore centrale o entrambe se i centrali sono due. In sistemi 6.1 o 7.1 canali, effettuare uno o due ulteriori collegamenti per il canale/i centrale/i posteriore/i. Le prese di questi canali sono indicate con CB L1 e CB R2. Se si dispone di un solo diffusore centrale posteriore, utilizzare la presa CB1. Soffitto o Top altoparlanti devono essere collegati alle prese Altezza 1 e 2 altezza.

Per informazioni sulla connessione di uscita del preamplificatore vedere le opzioni di configurazione audio nel menu di configurazione RAP-1580MKII a pagina 133.

Dopo avere collegato le uscite, è necessario configurare le impostazioni relative al tipo di diffusori in uso e regolare i livelli del volume tramite i segnali di prova dell'RAP-1580MKII. Per maggiori dettagli fare riferimento alla sezione Regolazioni di questo manuale a pagina 131.

Collegamento di un subwoofer

Vedi Figure 3

Per collegare un subwoofer amplificato, utilizzare un normale cavo audio RCA o bilanciato XLR tra una delle due uscite RCA o XLR denominate SUB 1 e SUB 2 all'ingresso del subwoofer. Ad ambedue le uscite corrisponde lo stesso segnale. Utilizzarne una per collegare un solo subwoofer o entrambe se l'impianto ne prevede due.

Dopo avere collegato il/i subwoofer, è necessario configurare le relative impostazioni e regolare il livello del volume tramite i segnali di prova dell'RAP-1580MKII. Per maggiori dettagli fare riferimento alla sezione Regolazioni di questo manuale a pagina 135.

Collegamento di sorgenti con uscite HDMI (lettori DVD, Blu-ray, decoder TV, console di gioco, etc.)

Vedi Figure 6 e 10

I collegamenti con sorgenti quali lettori DVD, Blu-ray, decoder TV, etc. devono essere effettuati usando le connessioni HDMI. Collegare un'estremità del cavo HDMI al connettore dell'uscita HDMI del componete sorgente e l'altra estremità ad uno degli ingressi HDMI IN sul retro del processore.

Collegamenti audio digitali: A seconda della configurazione del sistema, è anche possibile utilizzare i collegamenti audio digitali assegnandoli alle sorgenti video HDMI. Collegare l'uscita digitale audio della sorgente ad uno degli ingressi DIGITAL IN 1-3 ottici o elettrici coassiali dell'RAP-1580MKII. Poiché le connessioni HDMI trasmettono sia i segnali digitali video che quelli audio, nella maggioranza dei casi con l'HDMI non è necessario effettuare collegamenti audio digitali separati.

Utilizzare il menù Impostazione ingresso per assegnare l'ingresso audio digitale alla specifica sorgente video collegata tramite HDMI.

Collegamento di lettori DVD, Blu-ray o SACD con uscite analogiche

Vedi Figura 6

In alcuni casi i lettori DVD, Blu-ray, SACD o altri componenti multicanale possono essere collegati all'RAP-1580MKII tramite cavi audio RCA che trasportano segnali audio analogici già decodificati. In alternativa i lettori con uscite HDMI possono inviare al processore segnali digitali da decodificare.

Connessioni analogiche: Per collegare un lettore DVD, Blu-ray, SACD (o un qualsiasi altro componente mutlicanale) tramite connessioni analogiche, utilizzare cavi audio RCA tra le uscite del lettore e gli ingressi MULTI INPUT sul retro dell'RAP-1580MKII, assicurandosi di rispettare il corretto ordinamento dei canali, ad esempio, uscita canale frontale destro all'ingresso FRONT R, frontale sinistro a FRONT L e così via.

In base alla configurazione del sistema, effettuare sei connessioni (FRONT L & R, REAR L & R, CENTER, e SUBWOOFER), sette connessioni (aggiungendo il canale CENTER BACK), o otto connessioni (aggiungendo due canali CENTER BACK).

Gli ingressi analogici MULTI trasferiscono il segnale direttamente al controllo di volume e quindi alle uscite preamplificate, bypassando ogni elaborazione digitale.

Connessioni digitali HDMI: Se il lettore dispone di uscite HDMI, collegare semplicemente un cavo HDMI dall'uscita ad uno degli ingressi HDMI IN del processore come indicato in precedenza. Questo cavo trasporta il segnale video ed il segnale audio digitale. La decodifica dell'audio mutlicanale viene in questo modo gestita direttamente dall'RAP-1580MKII.

Collegamento di un monitor

Vedi Figura 10

L'RAP-1580MKII è dotato di due uscite HDMI, ma solo una permette la visualizzazione dei menù sullo schermo (OSD) ed è abilitata per il canale di ritorno audio ARC. Questa uscita, indicata sul pannello posteriore con ARC/OSD.

Collegamento di un lettore CD (XLR)

Vedi Figura 8

Collegamenti audio digitali: Collegare l'uscita del lettore CD ad uno qualsiasi degli ingressi ottici o elettrici coassiali dell'RAP-1580MKII così da utilizzare la sezione di conversione D/A dell'RAP-1580MKII. Tramite il menù Impostazione ingresso assegnare quindi l'ingresso audio digitale scelto alla sorgente CD. L'impostazione predefinita è CD.

Collegamenti audio analogici:

Opzione 1: Collegare le uscite analogiche sinistra e destra del lettore CD alla prese RCA denominate INPUT CD Left & Right.

Opzione 2: Se il lettore CD (o un'altra sorgente) è dotato di uscite analogiche bilanciate con connettori XLR, è possibile utilizzare per il collegamento gli ingressi XLR dell'RAP-1580MKII. Collegare le uscite bilanciate destra e sinistra della sorgente alle prese BALANCED INPUT R & L.

Sebbene non vi siano connessioni video da effettuare per un lettore CD, l'RAP-1.580MKII può assegnare un altro ingresso video alla sorgente CD o XLR. Le opzioni video sono HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato. Le impostazioni predefinite prevedono HDMI 1 come ingresso video assegnato a CD e XLR.

Collegamento di un Sintonizzatore

Vedi Figura 9

Collegamenti audio digitali: Se si utilizza un sintonizzatore con uscita digitale, collegarla ad uno degli ingressi DIGITAL IN 1-3 ottici o elettrici coassiali dell'RAP-1580MKII.

NOTA: La sorgente Tuner (sintonizzatore) non prevede l'assegnazione di un ingresso digitale. Per collegare un sintonizzatore con uscita digitale si consiglia quindi di utilizzare una delle sorgenti Video 1-8.

Collegamenti audio analogici: Se si utilizza un sintonizzatore, collegare le sue uscite sinistra e destra alla coppia di ingressi audio analogici TUNER dell'RAP-1580MKII. Assicurarsi di collegare il canale destro al connettore di ingresso R, ed il canale sinistro al connettore di ingresso L.

Sebbene non vi siano connessioni video da effettuare per un sintonizzatore, l'RAP-1580MKII può assegnare un altro ingresso video alla sorgente TUNER. Le opzioni video sono HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato. Le impostazioni predefinite prevedono HDMI 1 come ingresso video assegnato a TUNER.

Collegamento di un iPod/iPhone

Vedi Figura 7

Collegare un iPod/iPhone alla presa USB frontale.

NOTA: Gli ingressi audio CD, PHONO, XLR, MULTI, USB, PC-USB, Bluetooth e TUNER sono assegnati come impostazione di fabbrica all'ingresso video HDMI 1. Questa opzione può essere modificata in HDMI 1-8 (oppure ingresso frontale), Ultima sorgente video o Disabilitato.

Descrizione del pannello frontale

Quella che segue è una breve spiegazione di alcuni elementi del pannello frontale dell'RAP-1580MKII. Maggiori dettagli sono riportati nelle successive sezioni del manuale.

Display 3

Il grande display frontale è in grado di visualizzare i menù OSD per consentire la regolazione diretta del processore. Quando non si utilizzano i menù, vengono visualizzate il volume, la modalità DSP, informazioni sulla sorgente selezionata e sulla modalità audio trattata al momento.

Sensore telecomando z

Questo sensore riceve i segnali infrarosso inviati dal telecomando. È quindi importante non oscurarlo.

NOTA: I rimanenti tasti e comandi del pannello frontale sono descritti nel successivo capitolo Descrizione dei tasti e dei comandi.

Descrizione del telecomando

Con l'RAP-1580MKII viene fornito il telecomando RR-CX100. Il telecomando può utilizzare due diverse serie di codici di controllo (codeset 1 e codeset 2) nel caso si riscontrassero conflitti con altri modelli Rotel. Premere contemporaneamente sul telecomando i tasti TUNER e 1 per il codeset 1 (oppure TUNER e 2 per il codeset 2) mantenendoli premuti per 5 secondi finché non lampeggia la retroilluminazione del telecomando stesso per impostare i codici di controllo desiderati. In alternativa il menù Impostazione sistema consente di scegliere tra codeset 1 e codeset 2. L'impostazione di fabbrica è codeset 1.

Il telecomando RR-CX100 può anche controllare le principali funzioni di un lettore CD Rotel, come riproduzione, stop, pausa, salto traccia, etc. Per attivare queste funzioni premere il tasto CD sul telecomando. Se il lettore è collegato agli ingressi bilanciati XLR, è possibile attivare le funzioni premendo il tasto XLR. In questo caso è però necessario "istruire" il telecomando ad attivare tali funzioni con il tasto XLR premendolo assieme al tasto 1 e mantenendoli premuti per 5 secondi finché non lampeggia 2 volte la retroilluminazione del telecomando stesso. Per disattivare le funzioni di controllo del CD, premere XLR ed 0 mantenendoli premuti per 5 secondi fino a quando non lampeggia la retroilluminazione.

I tasti di comando delle funzioni del lettore si attivano solo dopo aver premuto CD o XLR sul telecomando. Selezionando da telecomando un'altra sorgente questi tasti rimangono inattivi.

Descrizione dei tasti e dei comandi

Questa sezione descrive brevemente le funzioni dei tasti e dei comandi sul pannello frontale e sul telecomando. Istruzioni più dettagliate sul loro uso nei paragrafi che seguono.

Tasto STANDBY 1 e tasti ON/OFF A

Il tasto STANDBY sul frontale ed i tasti ON ed OFF sul telecomando permettono di attivare/disattivare l'apparecchio. Il tasto principale di accensione POWER 31 sul pannello posteriore deve essere in posizione ON per poter accendere l'apparecchio in standby.

Manopola 4 e tasti VOLUME D

La grande manopola sul pannello frontale ed i tasti VOLUME ▲ e ▼ del telecomando agiscono sul controllo generale di volume e regolano il livello d'emissione di tutti i canali contemporaneamente a partire dal mute, 1 a 96.

Tasto DISPLAY 1Z o DISP B

Premere il tasto DISPLAY (o DISP sul telecomando) per passare dalla modalità di visualizzazione TFT e TV.

Tasto MENU 7 o SETUP Ⓗ

Tasti direzionali e di selezione 5①

Il tasto MENU (o SETUP sul telecomando) attiva la visualizzazione dei menù OSD sul display frontale e sul monitor TV collegato all'uscita HDMI contrassegnata da OSD. Premere nuovamente il tasto per interrompere la visualizzazione. Utilizzare i tasti direzionali con le quattro frecce ed il tasto ENTER disponibili sul frontale e sul telecomando per accedere ai singoli menù.

Tasto MUTE 13 F

Premere una volta questo tasto per silenziare l'audio. Sul display frontale e sul monitor TV appare un'indicazione che la funzione mute è attivata. Ripremere il tasto per riportare il volume al livello precedente.

Tasto INPUT 6 e tasti selezione sorgenti Ⓜ

Premendo il tasto INPUT sul pannello frontale appare sul display l'elenco delle sorgenti. Per selezionarne una, inquadrarla tramite i tasti direzionali 5 e successivamente premere il tasto ENTER per confermare. I tasti di selezione delle sorgenti M sul telecomando attivano direttamente la sorgente corrispondente.

Tasto SUR+ 11 B

Questo tasto consente di visualizzare sul display le informazioni sulla modalità surround in uso per la sorgente attualmente selezionata. La modalità può essere configurata nel menù Impostazione ingresso per ogni sorgente. Premere più volte il tasto SUR+ per passare in rassegna le modalità disponibili.

Le modalità disponibili variano a seconda della sorgente selezionata e del tipo di segnale, analogico o digitale, ricevuto.

Altri tre tasti Ⓑ sul telecomando consentono la selezione diretta di alcune modalità surround.

2CH: cambia la modalità audio in Stereo, 2 Canali Downmix o Bypass analogico.

BYPASS: esclude dal percorso del segnale ogni elaborazione digitale.

PLCM: seleziona modalità surround Dolby Atmos.

Finestra di dialogo DTS ①

Per modificare l'elaborazione DSP per le opzioni di dialogo DTS alternative, premere i pulsanti freccia su / giù I sul telecomando. Le opzioni per DTS Dialog includono DTS Dialog 0, DTS Dialog 3, DTS Dialog 6. Questa

funzione è disponibile solo quando il DSP è attivato e non è attivo in modalità Bypass analogico. Le impostazioni sono temporanee e non vengono salvate dopo un ciclo di alimentazione. L'impostazione predefinita è DTS Dialog 0.

Controllo della gamma dinamica (DRC) ①

DRC consente modifiche alla gamma dinamica dell'audio. Questa funzione può essere utile quando si desidera ridurre l'energia dell'uscita audio come guardare un film di notte. Per selezionare le diverse modalità DRC, premere i pulsanti freccia Destra / Sinistra I sul telecomando per scorrere le impostazioni DRC per selezionare l'opzione desiderata. Le opzioni includono DRC Off, DRC 66%, DRC Auto e DRC Night. Diverse opzioni producono diversi controlli della gamma dinamica. Seleziona l'opzione che meglio si adatta alla gamma dinamica desiderata. Questa funzione è disponibile solo quando il DSP è attivato e non attivo in modalità Bypass analogico. Le impostazioni sono temporanee e non vengono salvate dopo un ciclo di alimentazione. L'impostazione predefinita è DRC Off.

Tasti riproduzione Ⓛ

Questi tasti forniscono i comandi base per un dispositivo come un iPod/iPhone collegato alla presa frontale USB: riproduzione, stop, pausa, traccia successiva, traccia precedente.

Tasto DIM Ⓙ

Utilizzare questo tasto per attenuare l'illuminazione del display sul pannello frontale.

Le regolazioni effettuate tramite questo tasto sono temporanee e non vengono salvate spegnendo l'apparecchio.

Con questi tasti è possibile accedere alle regolazioni dei diffusori e modificare il livello di uscita dei diffusori posteriori surround, centrali e subwoofer. Utilizzare i tasti direzionali ▲ e ▼ sul telecomando per variare i valori. Le modifiche apportate tramite questi tasti sono solo temporanee. Per effettuare regolazioni permanenti, memorizzate spegnendo l'apparecchio, è necessario accedere al menù Impostazione livello diffusori.

Tasto MEM Ⓔ

Questo tasto non è operativo sull'RAP-1580MKII e viene utilizzato unicamente con i sintonizzatori Rotel per memorizzare un'emittente nelle preselezioni.

Tasto LIGHT Ⓗ

Premere questo tasto per attivare la retroilluminazione dei tasti del telecomando, utile quando lo si impiega in ambienti bui.

Luce di assistenza ①

Premere e mantenere premuto il tasto LIGHT Ⓗ per 3 secondi per accendere sul retro del telecomando la luce di assistenza, utile per reperire oggetti in locali scarsamente illuminati. La luce rimarrà accesa fino a quando il tasto viene tenuto.

Selezione automatica dei formati surround

La decodifica delle sorgenti digitali collegate è di norma automatica, con il rilevamento reso possibile da speciali codici inseriti nella registrazione che indicano al processore quale decodifica attivare. Ad esempio, quando viene rilevato un formato surround Dolby Digital 5.1 o DTS 5.1, l'RAP-1580MKII attiva la relativa decodifica.

L'RAP-1 580MKII riconosce un segnale digitale con codifica Dolby Surround (come ad esempio la traccia predefinita di molti DVD) ed attiva la decodifica Dolby. Inoltre tramite il menù Impostazione ingresso è possibile prestabilire una modalità surround base da utilizzare per ciascun ingresso. In proposito si veda la specifica sezione più avanti nel manuale. Tale preimpostazione per ciascun ingresso, assieme al rilevamento automatico delle tracce Dolby Digital e DTS, rende l'utilizzo del surround totalmente automatico.

Per segnali stereo provenienti, ad esempio, da lettori CD e sintonizzatori, è possibile preimpostare Bypass/Stereo come modalità di riproduzione base per l'audio a 2 canali o la modalità DSP se si preferisce ascoltare le sorgenti musicali con effetto surround.

NOTA: Un segnale digitale in ingresso viene riconosciuto automaticamente ed opportunamente decodificato dal processore. Tuttavia con dischi Blu-ray dotati di più colonne sonore, sarà necessario specificare al lettore quale traccia inviare all'RAP-1580MKII. Ad esempio, potrebbe essere necessario entrare nel menù iniziale del disco per selezionare la colonna sonora Dolby Digital o DTS desiderato.

Selezione manuale dei formati surround

Per coloro che invece preferiscono avere un ruolo maggiormente attivo, i tasti del pannello frontale e del telecomando consentono di scegliere manualmente i vari surround non rilevati automaticamente oppure, in taluni casi, di disattivare l'automatismo della selezione.

Le impostazioni manuali possono essere usate quando si desidera riprodurre:

• Stereo 2 canali (diffusori sinistro/destro, e in base alla impostazioni dei diffusori anche subwoofer) senza elaborazioni surround.
• Riduzione a 2 canali stereo (downmix) di registrazioni Dolby Digital 5.1 o DTS.
• Registrazioni 2 canali riprodotte in Dolby stereo 3 canali (sinistro/ centrale/destro).
• Registrazioni 2 canali riprodotte in stereo 5, 7, 9 o 11 canali.
• Altre modalità potrebbero essere disponibili a seconda della configurazione del sistema e del materiale sorgente attiva.
• Segnali digitali PCM 2 canali (non a 96 kHz) possono essere riprodotti in modalità Dolby 3-Stereo, 5 canali stereo, 7 canali stereo, 9 canali stereo, 11 canali stereo, Stereo 2 canali, Dolby Atmos e DTS Neural:x.

Per cambiare la modalità surround premere il tasto SUR+ sul telecomando o sul pannello frontale per passare in rassegna le opzioni disponibili. Tramite il tasto 2CH sul telecomando è possibile riprodurre un segnale multicanale in modalità stereo a 2 canali (downmix).

NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionare.

Audio digitali

Tutti i segnali a 2 canali non Dolby Digital che giungono agli ingressi digitali dell'RAP-1580MKII possono essere riprodotti nelle seguenti modalità: Stereo,

2 canali stereo, Dolby 3 stereo, 5 canali stereo, 7 canali stereo, 9 canali stereo, 11 canali stereo, Dolby Atmos e DTS Neural:x.

Ogni parametro relativo alla riproduzione della gamma bassa (dimensione dei diffusori, subwoofer e frequenza di crossover) influisce sugli ingressi digitali stereo.

Per cambiare la modalità surround premere il tasto SUR+ sul telecomando o sul pannello frontale per passare in rassegna le opzioni disponibili. Tramite il tasto 2CH sul telecomando è possibile riprodurre un segnale multicanale in modalità Stereo a 2 canali (downmix).

NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionare.

Audio analogico stereo

A questa categoria appartengono tutti i segnali analogici stereo inviati agli ingressi analogici dell'RAP-1580MKII da lettori CD, sintonizzatori AM/FM, etc.

Per i segnali analogici è fondamentale innanzitutto scegliere quale percorso si desidera far seguire loro all'interno dell'RAP-1580MKII. La prima opzione è il cosiddetto "bypass analogico": il segnale stereo viene inviato direttamente al controllo del volume e quindi alle uscite, senza subire alterazioni di sorta, dal momento che tutti i circuiti digitali del processore vengono letteralmente "saltati". In questo caso nessuna delle funzioni di gestione della gamma bassa, livello dei diffusori, equalizzazione o impostazione del ritardo sono attive. L'uscita per subwoofer è disabilitata ed il segnale a gamma intera viene inviato direttamente alle uscite corrispondenti ai due diffusori frontali.

In alternativa, una modalità DSP può essere attivata, questa converte i segnali analogici ricevuti in digitali per poi elaborarli all'interno dell'RAP-1580MKII. Questa consente di utilizzare tutte le funzioni, inclusa la gestione della gamma bassa, il crossover per l'uscita subwoofer (che rimane attiva), l'equalizzazione, etc. Inoltre diviene possibile selezionare diverse modalità di riproduzione, come Stereo a 2 canali, Dolby 3-Stereo, 5 canali stereo, 7 canali stereo, 9 canali stereo, 11 canali stereo, Dolby Atmos e DTS Neural:x.

Per cambiare la modalità surround premere il tasto SUR+ sul telecomando o sul pannello frontale per passare in rassegna le opzioni disponibili.

NOTA: Non tutte le modalità surround sono disponibili per tutti i formati surround di origine. Il segnale della sorgente determina le opzioni surround disponibili che è possibile selezionare.

Funzionamento di base

Questa sezione illustra il funzionamento di base dei comandi dell'RAP-1580MKII e del telecomando.

Selezione ingressi

È possibile scegliere di ascoltare e/o vedere una delle sorgenti collegata ai seguenti ingressi: VIDEO 1-8, CD, PHONO, XLR, MULTI, USB, PC-USB, BLUETOOTH o TUNER.

Tutti gli ingressi possono essere configurati utilizzando il menù Impostazione ingresso per selezionare quale presa HDMI utilizzare per il segnale video in entrata. Anche gli ingressi Video 1-8 possono venir configurati per accettare qualsiasi segnale audio analogico o digitale. L'impostazione predefinita per il segnale audio è "Audio HDMI".

Una volta configurati gli ingressi, è possibile selezionare la sorgente desiderata nei seguenti modi:

1. Premere il tasto INPUT ^6 sul pannello frontale ed utilizzare i tasti direzionali ^5 per selezionare una sorgente, ad esempio CD, Tuner, Video 1, etc., quindi premere ENTER al centro.
2. Premere sul telecomando il tasto relativo alla sorgente desiderata Ⓜ.

Utilizzo dell'ingresso USB per iPod/iPhone

Collegamento di un iPod/iPhone 10

1. L'iPod o l'iPhone possono essere collegati tramite il loro cavo alla presa USB frontale ☐.
2. L'iPod o l'iPhone invieranno al processore file musicali in formato digitale. Tutte le operazioni di selezione dei brani e di controllo della riproduzione possono essere gestite dall'iPod/iPhone.
3. Il display dell'iPod/iPhone rimane attivo quando collegato all'RAP-1580MKII.

Tasti di riproduzione Ⓗ

Questi tasti sul telecomando forniscono i comandi base per l'iPod/iPhone collegato alla presa frontale USB: riproduzione, stop, pausa, traccia successiva, traccia precedente.

Bluetooth

Collegamento di un dispositivo Bluetooth

Tramite Bluetooth è possibile inviare senza fili al processore file audio musicali da qualsiasi dispositivo esterno predisposto. Selezionare sull'RAP-1580MKII l'ingresso Bluetooth (BT) e dal vostro smartphone, etc., attivare la trasmissione per iniziare la ricerca di altri apparecchi Bluetooth entro il raggio d'azione. Selezionare "Rotel Bluetooth" e stabilire la connessione. Una volta connesso il dispositivo, è possibile inviare all'RAP-1580MKII musica da riprodurre.

NOTA: L'RAP-1580MKII è compatibile con lo standard Bluetooth aptX, che consente la trasmissione di file audio con qualità paragonabile a quella di un CD.

NOTA: Alcuni dispositivi Bluetooth possono richiedere di effettuare nuovamente la connessione con l'RAP-1580MKII se quest'ultimo viene spento. Se ciò dovesse accadere, ripetere la procedura sopra descritta.

Presa posteriore PC-USB

Collegamento alla presa PC-USB

La presa USB di tipo B sul retro, denominata PC-USB 16 , è utile per il collegamento di un computer dal quale inviare segnali audio PCM con risoluzione fino a 24 bit/192 kHz per la riproduzione.

Regolazioni

L'RAP-1580MKII dispone di due sistemi di visualizzazione delle informazioni per agevolare la gestione del sistema. Il primo consiste in una schermata con lo stato del sistema che appare sullo schermo TV e/o sul display frontale ogni qualvolta le impostazioni principali (volume, ingresso, etc.) vengono modificate.

NOTA: Sullo schermo indicazioni di stato sono disponibili solo su ingressi HDMI 4-8.

Un sistema di menù ON SCREEN DISPLAY (OSD) più completo è disponibile premendo il tasto SETUP Ⓗ sul telecomando o MENU 7 sul frontale. Questi menù OSD vi guidano nelle operazioni di configurazione ed impostazione dell'apparecchio. Le regolazioni effettuate durante la configurazione iniziale vengono memorizzate e non richiedono ulteriori modifiche durante il normale utilizzo del processore.

I menù OSD vengono visualizzati in diverse lingue. La lingua preimpostata è l'Inglese. L'Italiano è disponibile come opzione. Per modificare la lingua prima di procedere oltre, consultare le istruzioni relative al menù CONFIGURAZIONE DEL SISTEMA, più avanti. Da questa schermata è possibile cambiare la lingua dei menù.

Comandi base

Tasti direzionali

I seguenti tasti sul telecomando sono utilizzati per richiamare i menù OSD e modificare le opzioni:

Tasto SETUP: Premendo questo tasto viene visualizzata lo schermata relativa al Menù principale. Se il menù fosse già visibile, premendo il tasto lo si disattiva.

Tasti ▲ / ▼: Premere questi tasti per spostarsi in alto o in basso tra le voci che appaiono nei menù.

Tasti ◀ / ▶: Premere questi tasti per cambiare le impostazioni di una voce del menù selezionata.

Tasto ENTER: Premere il tasto al centro per confermare una selezione.

Tasto BACK: Premere questo tasto per ritornare al menù precedente.

Menù principale

Dal Menù principale è possibile accedere alle altre schermate di configurazione del sistema. Per richiamarlo, premere il tasto SETUP Ⓗ sul telecomando o MENU 7 sul frontale. Per passare ad altri menù, spostare il cursore sulla voce desiderata usando i tasti direzionali sul telecomando o sul frontale, quindi premere ENTER al centro. Premere nuovamente SETUP o MENU oppure selezionare "Uscita" alla base della schermata per disattivare il menù e tornare al normale funzionamento.

Configurazione degli ingressi

Una delle operazioni più importanti da compiere per la messa a punto iniziale dell'RAP-1580MKII riguarda la configurazione di ciascun ingresso al quale è collegato un componente sorgente tramite i menù di seguito descritti. In questa fase si ha la possibilità di predefinire svariate opzioni, inclusi il tipo di collegamento, la modalità surround desiderata, la denominazione di una sorgente ed altro ancora.

Impostazione ingresso

Questo menù, raggiungibile da quello principale, permette di configurare gli ingressi delle sorgenti. Nella schermata sono presenti le voci descritte di seguito, selezionabili tramite i tasti ▲ / ▼.

SORGENTE: Indica il nome della sorgente attualmente selezionata (CD, TUNER, VIDEO 1–8, USB, PC-USB, XLR, PHONO, MULTI e BLUETOOTH).

NOME: I nomi visualizzati per ciascuna delle sorgenti possono essere personalizzati con denominazioni fino a otto caratteri, spazi compresi, scelte dall'utente. Ad esempio VIDEO 1 può essere rinominato in TV. Posizionare il cursore su questa voce e premere ENTER sul frontale o sul telecomando per essere indirizzati nel sottomenù che consente la modifica del nome.

1. Premere i tasti ◀ / ▶ sul frontale o sul telecomando per selezionare la prima lettera del nome passando in rassegna la lista dei caratteri disponibili.
2. Premere il tasto ENTER sul frontale o sul telecomando per confermare il carattere scelto e spostare il cursore verso il successivo.
3. Ripetere i passi 1 e 2 fino a che tutti gli otto caratteri (inclusi gli spazi) sono stati inseriti. Premendo un'ultima volta il tasto ENTER viene memorizzato il nuovo nome. In alternativa premere il tasto BACK sul telecomando per confermare il nome scelto se i caratteri sono meno di otto.

INGRESSO VIDEO: Assegnare l'ingresso del segnale video al componente sorgente indicato alla prima voce, selezionandolo tra HDMI 1-7 e HDMI Front. Per sorgenti solo audio (come ad esempio lettori CD) scegliere "Disattivato". La sorgente video può anche essere impostata su "Last Video Source" così quando si passa all'ingresso video specificato la sorgente video precedente non viene modificata. Questa funzione è utile se si desidera cambiare soltanto l'audio e continuare a guardare tutto quanto visualizzato dall'ultima sorgente video.

INGRESSO AUDIO: Assegna al componente sorgente indicato nella prima voce nel menù da utilizzare. Le opzioni sono: OTTICO 1-3, COASSIALE 1-3, Audio HDMI, TUNE, MULTI INPUT, XLR, PHONO, CD, BLUETOOTH, USB, PC-USB, AUX, ARC o Off.

NOTA: Gli ingressi ottici, elettrici coassiali, CD ed XLR possono essere assegnati alla sorgente CD oppure Video 1-8. Ingresso audio non è disponibile per la sorgente di ingresso XLR, PHONO, TUNER, INGRESSO MULTI, Bluetooth o USB.

Quando si configura la sorgente "PC-USB" come ingresso audio è possibile selezionare "USB Audio 1.0" oppure "USB Audio 2.0". Per poter utilizzare quest'ultima modalità potrebbe rendersi necessario installare nel PC un apposito driver. Per maggiori informazioni fare riferimento al paragrafo relativo all'Ingresso PC-USB di questo manuale.

USCITA TRIGGER: L'RAP-1580MKII è dotato di tre uscite trigger 12V (numerate da 1 a 3) che forniscono un segnale a 12V DC per accendere componenti Rotel ed altri apparecchi dell'impianto secondo necessità. Tramite questa voce del menù si attiva una o più uscite trigger 12V quando viene selezionata la sorgente specificata. Ad esempio, impostare l'ingresso VIDEO 1 per attivare un'uscita trigger 12V ed accendere il lettore DVD richiamando tale ingresso. Per ciascuna sorgente può essere programmata una diversa combinazione di uscite trigger.

1. Selezionare la voce Uscita Trigger e premere il tasto ENTER sul frontale o sul telecomando.
2. Premere tasti direzionali ▲ / ▼ sul frontale o sul telecomando per cambiare la prima posizione da "spazio vuoto" a 1 (attivando così l'uscita TRIGGER 1 per quella sorgente) ed utilizzare i tasti ◀ / ▶ per spostarsi alla posizione successiva.
3. Ripetere fino a programmare le tre posizioni come desiderato e quindi premere ENTER per confermare.

NOTA: L'uscita di trigger 12V 1 è stabilizzato per essere acceso su tutte le fonti di ingresso. Puoi disattivare seguendo la procedura come sopra.

MODALITÀ PREDEFINITA: Questa voce permette di selezionare una modalità surround come predefinita per ciascuna sorgente. La modalità così impostata verrà sempre utilizzata, a meno che il programma riprodotto non attivi automaticamente una particolare decodifica surround o sia stata temporaneamente richiesta una diversa modalità agendo sul telecomando o sul pannello frontale.

Le opzioni per le modalità surround predefinite sono: Stereo, Dolby 3 Stereo, 5 canali stereo, 7 canali stereo, 9 canali stereo, 11 canali stereo, Dolby ATMOS Surround, DTS Neural: X, Bypass analogico (solo per ingresso analogico) e Dipendente dalla sorgente.

NOTA: Maggior parte dei tipi di formati digitali sono generalmente rilevati automaticamente e la decodifica appropriata viene attivata senza bisogno di effettuare alcuna operazione.

Poiché le registrazioni Dolby e DTS vengono rilevate e decodificate automaticamente, di fatto l'impostazione predefinita di una modalità surround si limita ad indicare come elaborare un segnale stereo a 2 canali,

ad esempio, preimpostando l'ingresso CD su 2 canali stereo, gli ingressi DVD e console di gioco su Dolby surround matriciale e l'ingresso TUNER sulla modalità stereo a 5 canali.

In casi particolari le impostazioni predefinite possono essere disattivate manualmente tramite il tasto SUR+ sul pannello frontale o sul telecomando oppure ancora 2CH, PLCM e BYPASS sul telecomando. Vedere la sezione Selezione manuale delle modalità surround per maggiori dettagli.

RITARDO AUDIO: Conosciuta anche come "lip-sync" (sincronizzazione col movimento delle labbra), questa funzione permette di ritardare in misura variabile l'audio per sincronizzarsi alle immagini video. Tale funzione può risultare utile quando il segnale video subisce un leggero ritardo rispetto a quello audio, come talvolta accade con processori video che modificano il formato.

L'intervallo di regolazione va da 0 a 500 millisecondi, a passi di 10 ms. L'impostazione viene memorizzata individualmente per ogni ingresso e si attiva automaticamente ogni qualvolta viene selezionato.

REGOLAZIONE LIVELLO: Utilizzare questa voce per attenuare il livello della sorgente rispetto alle altre. Questa funzione è utile per quelle sorgenti che dovessero esibire un volume troppo elevato.

Le impostazioni previste sono 0 a -6, a passi di 0.5 dB.

FIXED GAIN: Configura un determinato livello di volume fisso per l'ingresso specificato. Per attivare la funzione premere i tasti + o - sul frontale impostando così anche il valore fisso desiderato per gli ingressi USB (frontale), PC-USB, USB (Bluetooth), ingressi 1-3 o coassiali 1-3. Una volta attivata la funzione, selezionando l'ingresso per il quale è stato impostato un valore fisso, il volume si porta

immediatamente a quel livello.

Le impostazioni previste sono VARIABLE (livello fisso disattivato), FIXED da 1 a 96.

Dirac: L'applicazione Dirac Live per PC o Mac fornisce l'equalizzazione della stanza del RAP-1580MKII. Configura RAP-1580MKII come segue:

• Configurare l'impostazione Configurazione audio in modo che corrisponda al sistema audio utilizzato per la calibrazione. Le opzioni disponibili includono 5.1, 5.1.2, 5.1.4, 7.1, 7.1.2, 7.1.4.
• Configurare l'impostazione di configurazione degli altoparlanti in modo che corrisponda ulteriormente al sistema audio che si sta utilizzando per la calibrazione. Le opzioni disponibili per ciascuna coppia di altoparlanti includono Grande, Piccolo, Nessuno. Per ulteriori dettagli, consultare la sezione Configurazione degli altoparlanti in questo manuale.

- Collegare il cavo di rete in dotazione alla porta di rete del pannello posteriore. Passare al menu Configurazione di rete, accedere al sottomenu Modalità indirizzo IP per impostare la modalità IP su DHCP (impostazione predefinita) o Statico. Quindi vai al menu Visualizza impostazioni di rete per verificare se la rete funziona correttamente.

NOTE: Gli ingressi sorgente supportano l'elaborazione Dirac incluso audio analogico, digitale e HDMI. La modalità Bypass analogico non attiva i filtri Dirac quando configurata come Modalità predefinita o selezionata come modalità di elaborazione audio per sorgenti analogiche..

Premere il tasto SETUP sul telecomando o MENU sul pannello frontale per uscire dal menù e ritornare al normale funzionamento del processore.

Configurazione ingresso Multi

Quando nel menù Impostazione ingresso si seleziona l'ingresso MULTI, le opzioni disponibili cambiano, dal momento che si tratta di ingressi analogici diretti che escludono ogni elaborazione digitale. Pertanto le voci INGRESSO AUDIO, MODALITÀ PREDEFINITA e RITARDO AUDIO non compaiono in quanto legate all'elaborazione digitale.

Configurazione degli Audio

Configurazione Auido

L'audio menu di configurazione con fi gure le uscite RCA amplificatore e preamplificatore. Lo schermo offre opzioni da 5.1 a 7.1.4 con più opzioni di amplificatore interno ed esterno. Dopo aver selezionato la configurazione desiderata delle uscite degli altoparlanti e preamplificatore RCA connessioni segnali audio vengono visualizzate fino a 12 canali.

NOTA: Alcune uscite sono disponibili solo attraverso le uscite RCA preamplificatore e richiedono un amplificatore esterno.

Configurazione dei diffusori

Questa sezione del manuale descrive la configurazione di numerosi parametri come ad esempio il tipo ed il numero dei diffusori, la gestione delle basse frequenze, la regolazione dei livelli di uscita di tutti i canali, i ritardi e l'equalizzazione parametrica.

Informazioni sulla configurazione dei diffusori

I sistemi home theater si differenziano tra loro per il numero di diffusori impiegati e per la loro capacità di riprodurre le basse frequenze. Questo processore dispone di modalità surround dedicate ad impianti con un numero di diffusori variabile ed offre la possibilità di inviare le basse frequenze al diffusore (o ai diffusori) in grado di riprodurle al meglio, come subwoofer e/o modelli di grandi dimensioni. Per una resa ottimale è necessario specificare quanti diffusori compongono il vostro sistema e come redistribuire le basse frequenze.

Gli esempi di configurazioni che seguono fanno riferimento a diffusori definiti GRANDE e PICCOLO in relazione alle basse frequenze che si desidera far riprodurre più che alle loro dimensioni fisiche. Più specificamente, utilizzare l'impostazione Grande per diffusori che si vuole riproducano bassi profondi e Piccolo per limitare la risposta e far riprodurre i bassi da diffusori più adatti. Il sistema di gestione della gamma bassa eliminerà le frequenze estreme dal segnale destinato ai diffusori regolati su Piccolo e le invierà invece ai diffusori Grande e/o al subwoofer. Può essere utile pensare alla definizione Grande come "gamma di frequenze estesa" ed a Piccolo come "gamma di frequenze limitata in basso".

• Cinque diffusori GRANDE con subwoofer: Questo sistema non richiede il reindirizzamento delle basse frequenze di tutti i canali al subwoofer. Tutti e cinque i diffusori possono riprodurre i bassi dei rispettivi canali. Il subwoofer si occupa del contenuto del canale normal. Al contrario, gli altri diffusori ed i relativi amplificatori sono molto sollecitati dalla riproduzione delle basse frequenze normalmente presenti nei vari canali.
• Cinque diffusori GRANDE senza subwoofer: I diffusori frontali, centrale, e surround riproducono i bassi dei loro rispettivi canali.

- Cinque diffusori PICCOLO con subwoofer: Le basse frequenze di tutti i canali vengono inviate al subwoofer. Il subwoofer riproduce quindi tutti i bassi del sistema. Questa configurazione ha molti lati positivi: i bassi profondi sono riprodotti dal diffusore più indicato per questa funzione, i diffusori principali possono suonare più forte con minori distorsioni ed il compito dei relativi amplificatori si riduce notevolmente. Tale soluzione dovrebbe essere usata con diffusori principali da libreria o molto piccoli, ma può essere presa in considerazione anche con diffusori frontali da pavimento e si dimostra vantaggiosa quando l'impianto comprende amplificatori di potenza non elevata.

- Diffusori frontali GRANDE, centrale e surround PICCOLO con subwoofer: I bassi destinati ai diffusori centrale e surround vengono inviati ai diffusori frontali ed al subwoofer. I diffusori frontali "Grande" riproducono i bassi dei rispettivi canali più quelli provenienti dai diffusori "Piccolo". Il subwoofer riproduce i bassi inviati dagli altri canali. Questa può rivelarsi la configurazione più appropriata quando si dispone di una coppia di diffusori frontali capaci di ottime prestazioni sulle basse frequenze pilotati da robusti amplificatori. Un potenziale svantaggio può consistere nel fatto che, utilizzando contemporaneamente le impostazioni Grande e Piccolo, la riposta sui bassi potrebbe non essere uniforme da canale a canale, al contrario di quanto avviene per la configurazione precedente 5 Piccolo + Subwoofer.

NOTA: In alternativa, se si possiede un sistema monomarca satelliti + subwoofer come diffusori frontali, seguire le istruzioni del loro costruttore, collegando gli ingressi ad alto livello del subwoofer amplificato direttamente alle uscite degli amplificatori dei canali frontali e quindi i satelliti al crossover interno del subwoofer. In questo modo i diffusori possono essere indicati come Grande ed il subwoofer andrà disattivato per tutte le modalità surround. Nessuna porzione del segnale verrà persa in quanto il processore provvederà ad inviare i bassi ai diffusori frontali e quindi al subwoofer del sistema. Questa configurazione, che assicura il corretto funzionamento dei diffusori satellite utilizzando il crossover previsto dal loro costruttore, presenta però qualche svantaggio in termini di taratura dell'impianto e non è generalmente la configurazione preferibile.

Configurazione diffusori

Questo menù, raggiungibile da quello principale, viene utilizzato per configurare l'RAP-1580MKII in funzione dei diffusori utilizzati nel sistema e per determinare la gestione della gamma bassa come descritto in precedenza.

Sono presenti le seguenti voci (tra parentesi le opzioni disponibili):

FRONTALI (Piccolo/Grande): Utilizzare l'impostazione "Grande" se si desidera che i vostri diffusori frontali riproducano bassi profondi (segnale a gamma intera). Utilizzare "Piccolo" invece per indirizzare le basse frequenze dei canali frontali al subwoofer (segnale filtrato e limitato in basso).

CENTRALE (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che il diffusore centrale riproduca bassi profondi (segnale a gamma intera). Utilizzare invece "Piccolo" nel caso il diffusore centrale sia limitato sui bassi, oppure se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato). Scegliere "Nessuno" se l'impianto non comprende un diffusore centrale (le modalità surround ridistribuiranno automaticamente i segnali di questo canale ai due diffusori frontali, creando un canale centrale virtuale).

SURROUND (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che i diffusori surround riproducano bassi profondi (segnale a gamma intera). Se i diffusori posteriori sono limitati sui bassi o se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato), usare l'impostazione "Piccolo". Qualora l'impianto non preveda diffusori posteriori surround, selezionare "Nessuno" (i segnali dei canali surround verranno inviati ai diffusori frontali così da non perdere nessuna informazione).

SUBWOOFER (Si/Max/No): Se nel sistema è presente un subwoofer selezionare "Si", al contrario "No" se l'impianto non lo prevede. Con "Max" si ottiene un effetto più marcato, con le basse frequenze dei vari canali inviate sia al subwoofer, sia ad ogni altro diffusore per il quale è stata selezionata l'impostazione Grande.

OVERHEAD / HEIGHT (Sopra la testa / Altezza anteriore / Altezza posteriore / Entrambe le altezze) Seleziona l'opzione per abbinare l'installazione dei tuoi altoparlanti. Le opzioni includono in alto, altezza anteriore (altoparlanti di altezza nella parte anteriore), altezza posteriore (altoparlanti di altezza nella parte posteriore), entrambi di altezza (altoparlanti di altezza nella parte anteriore e posteriore). L'impostazione predefinita è Overhead.

POSTERIORE CENTRALE (Grande1/Piccolo1/Grande2/Piccolo2/Nessuno): Alcuni impianti sono dotati di uno o due diffusori centrali posteriori addizionali. Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che il/i diffusore/i riproduca/riproducano bassi profondi (segnale a gamma intera). In particolare, "Grande1" se si possiede un diffusore (sistemi 6.1), "Grande 2" se i diffusori sono due (sistemi 7.1). Se il/i diffusore/i ha/hanno una capacità limitata sulle basse frequenze o se si preferisce che i bassi siano inviati al subwoofer, utilizzare l'impostazione "Piccolo" ("Piccolo1" per un diffusore, "Piccolo2" per due diffusori). Se l'impianto non prevede diffusori centrali posteriori, selezionare "Nessuno".

CEILING FRONT (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali impostati su Piccolo) se si desidera che i diffusori surround riproducano bassi profondi (segnale a gamma intera). Se i diffusori posteriori sono limitati sui bassi o se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato), usare l'impostazione "Piccolo".

CEILING REAR (Grande/Piccolo/Nessuno): Utilizzare l'impostazione "Grande" (non disponibile con i diffusori frontali, diffusore anteriore soffitto e diffusori surround impostati su Piccolo) se si desidera che i diffusori surround riproducano bassi profondi (segnale a gamma intera). Se i diffusori posteriori sono limitati sui bassi o se si preferisce inviare le frequenze estreme al subwoofer (segnale filtrato), usare l'impostazione "Piccolo".

IMPOSTAZIONI AVANZATE: La configurazione dei diffusori è solitamente un'operazione da eseguire una sola volta essendo valida per tutte le modalità surround. Tuttavia, per evenienze particolari, l'RAP-1580MKII consente di configurare i diffusori per ciascuna modalità. Evidenziare la voce "Impostazioni Avanzate" e premere ENTER per visualizzare il menù Impostazioni avanzate diffusori descritto più oltre.

Per cambiare un'impostazione nel menù Configurazione Diffusori, evidenziare la voce desiderata utilizzando i tasti direzionali ▲ / ▼ e quindi i tasti ◀ / ▶ per selezionare una delle opzioni disponibili. Per tornare al menù principale, selezionare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK. Premere invece SETUP sul telecomando o MENU sul frontale per uscire dai menù e tornare al normale funzionamento del processore.

Impostazioni avanzate diffusori

Nella maggior parte dei casi le configurazioni dei diffusori descritte in precedenza possono essere usate per tutte le modalità surround. Tuttavia l'RAP-1.580MKII permette di personalizzare tali configurazioni per tre diverse modalità: Dolby, DTS e Stereo. Ad esempio è possibile impostare Dolby e DTS per l'ascolto a 5.1 canali e Stereo per l'ascolto in 2 canali con o senza subwoofer. Inoltre in questo menù è possibile regolare la frequenza di taglio del filtro passa-alto per i diffusori frontali, centrale, posteriori centrali e subwoofer.

NOTA: Nella maggior parte dei sistemi le impostazioni predefinite di questo menù garantiscono i migliori risultati, senza bisogno di modificarle. Pertanto si consiglia di intervenire solo dopo aver perfettamente compreso il funzionamento della gestione dei bassi ed avere reale necessità di apportare modifiche, altrimenti passare direttamente al successivo paragrafo Impostazione subwoofer.

Sono presenti le seguenti voci (tra parentesi le opzioni disponibili):

DIFFUSORI (Frontali/Centrale/Surround/Posteriore Centrale/Frontali Soffitto/Posteriore Soffitto/Subwoofer): Selezionare i diffusori da configurare con le impostazioni personalizzate.

NOTA: Tra le opzioni appare "F-ALTI" solo se in precedenza è stato indicato nel menù Configurazione diffusori alla voce POSTERIORI CENTALI o FRONTALI ALTI che il sistema è dotato di diffusori alti, per i quali non sono disponibili le voci CROSSOVER, DOLBY, DTS o STEREO.

CROSSOVER (40/50/60/70/80/90/100/120/150/200Hz/Disattivato): Questa voce è relativa alla frequenza dei filtri passa-alto e passa-basso che limitano la banda destinata a tutti i diffusori definiti come Piccolo ed al subwoofer. Entrando in questo menù viene indicata la frequenza in uso, preimpostata a 100 Hz. Se si desidera modificare la frequenza di taglio per i soli diffusori selezionati più sopra, variare il valore indicato, ricordando che questa impostazione ha effetto unicamente sulla gamma bassa inviata ai diffusori.

NOTA: L'opzione "Disattivato" (disponibile solo per il subwoofer) esclude il filtro così da inviare un segnale a gamma intera al subwoofer ed utilizzare il suo crossover interno.

NOTA: Quando un diffusore viene impostato su "Grande" nel menù Configurazione diffusori o in questo, la regolazione della frequenza di crossover non è disponibile, perché, per definizione, un diffusore di questo tipo è perfettamente in grado di riprodurre l'intera gamma audio. Inoltre la voce CROSSOVER non è disponibile per l'ingresso MULTI.

DOLBY (Predefinita/Grande/Piccolo/Nessuno): Seleziona i diffusori evidenziati nella prima voce su "Grande", "Piccolo" o "Nessuno" superando l'impostazione principale del menù Configurazione Diffusori. Se si desidera utilizzare l'impostazione determinata nel menù Configurazione Diffusori selezionare "Predefinita". L'opzione "Nessuno" non è disponibile per i diffusori frontali.

DTS (Predefinita/Grande/Piccolo/Nessuno): La stessa opzione descritta in precedenza per il Dolby, con la differenza che questa impostazione avrà effetto unicamente con le decodifiche DTS.

STEREO (Predefinita/Grande/Piccolo/Nessuno): La stessa opzione descritta in precedenza per il Dolby, con la differenza che questa impostazione avrà effetto unicamente in modalità Stereo. Per il subwoofer, le precedenti selezioni per DOLBY, DTS, e STEREO diventano "Si/No/Predefinita". Il subwoofer verrà impostato su "Predefinita" se i diffusori anteriori sono impostati nello stesso modo, mentre dovrebbe venir impostato su "Si" se i diffusori anteriori sono definiti "Piccolo".

NOTA: Quando i diffusori frontali vengono regolati per utilizzare le impostazioni predefinite del menù Impostazioni Avanzate Diffusori, le opzioni "Grande/Piccolo/Nessuno" di DOLBY, DTS o STEREO non sono disponibili per gli altri diffusori. Questi ultimi useranno le impostazioni definite nel menù Configurazione Diffusori.

Impostazione subwoofer

Le cinque voci di questo menù permettono di effettuare regolazioni del livello del subwoofer per ciascuna modalità surround indipendentemente da quanto determinato nel successivo menù Regolazione livello diffusori.

DOLBY :

DTS:

STEREO:

MULTI LPCM:

INGRESSO MULTI:

Utilizzare i tasti ▲ / ▼ per spostarsi verso una specifica modalità surround e ◀ / ▶ per regolare il livello del subwoofer per tale modalità. Le opzioni comprendono valori da -9 dB a +9 dB e MAX (+10dB). Qualsiasi valore positivo o negativo è riferito al livello dell'impostazione principale, pertanto 0 dB non modifica tale livello. Ad esempio -2 dB per una modalità surround significa che il livello del subwoofer sarà di 2 dB più basso rispetto al livello del subwoofer quando viene selezionata quella modalità. Utilizzare questa impostazione per regolare il livello del subwoofer nelle varie modalità

surround. Una variazione del livello principale del subwoofer si ripercuoterà su tutte le regolazioni effettuate per le singole modalità surround.

È consigliabile mantenere l'impostazione su 0 dB per tutte le modalità surround durante la taratura dell'impianto con i segnali di prova e familiarizzare con il risultato per un certo periodo. Nel tempo, dopo avere ascoltato diverse registrazioni, il livello del subwoofer con certe modalità surround potrebbe risultare o eccessivo o carente. Se così fosse, è possibile intervenire per mezzo di queste regolazioni per modificare il livello delle basse frequenze per ciascuna modalità surround. Quando il livello principale del subwoofer è calibrato a dovere (vale a dire in maniera non esagerata), solitamente non si rendono necessarie ulteriori regolazioni individuali per ciascuna modalità surround.

Per tornare al menù principale, selezionare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando.

Regolazione livello diffusori

NOTA: Se il sistema è stato configurato per utilizzare due diffusori posteriori centrali, si troverà nel menù una voce aggiuntiva che offre la possibilità di regolare indipendentemente i diffusori Posteriore Centrale destro e Posteriore Centrale sinistro.

Questo menù permette di definire livelli di volume uguali per tutti i diffusori (anteriore sinistro, centrale, anteriore destro, surround destro, centrale posteriore destro, anteriore soffitto destro, posteriore soffitto destro, anteriore soffitto sinistro, posteriore soffitto sinistro, centrale posteriore sinistro, surround sinistro e subwoofer) per garantire una corretta riproduzione surround. La procedura di calibrazione tramite segnali di prova (rumore rosa filtrato) consente di ottenere la regolazione più accurata, in modo che le registrazione surround digitali vengano riprodotte nel modo in cui sono state concepite e costituisce una delle parti più importati dell'intera messa a punto del sistema.

Per accedere a questo menù ed effettuare la taratura con i segnali di prova, è necessario essere in una qualsiasi delle modalità surround (eccetto quindi bypass analogico) e con attivato un qualsiasi ingresso sorgente (eccetto MULTI). Entrare nei menù OSD e selezionare Regolazione livello diffusori dal menù principale per accedere.

Una volta in questo menù, si udirà un segnale provenire dal diffusore evidenziato. Selezionare i diversi diffusori spostando il cursore sul diffusore desiderato tramite i tasti ▲ / ▼. Il segnale verrà emesso dal diffusore scelto.

Seduti nell'abituale posizione d'ascolto, far riprodurre il segnale ai diversi diffusori. Prendendone uno come riferimento, prestare attenzione al livello degli altri per avvertire se è più alto o più basso. In caso di apprezzabili differenze regolare l'emissione tramite i tasti ◀ / ▶ (con incrementi di 0,5 dB). Continuare spostando il segnale di prova su tutti i diffusori e regolare i relativi livelli fino a percepire da tutti lo stesso volume.

Per tornare al menù principale, evidenziare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando. Premere invece i tasti SETUP sul telecomando o MENU sul frontale per uscire dai menù e tornare al normale funzionamento.

Taratura mediante fonometro

Calibrare il sistema con un fonometro anziché ad orecchio garantisce risultati molto precisi e migliori prestazioni. Sono disponibili sul mercato svariati fonometri, anche di costo non eccessivo, semplici e veloci da utilizzare.

Sia Dolby che DTS specificano un livello di taratura standard per le sale cinematografiche al fine di assicurare che le colonne sonore vengano riprodotte al volume previsto durante la realizzazione del film. Questo livello di riferimento deve garantire la riproduzione dei dialoghi ad un volume realistico, con i picchi più elevati su ogni singolo canale a circa 105 dB. Il segnali di test dell'RAP-1580MKII sono generati ad un preciso valore (-30 dBFs), corrispondente al suono registrato in digitale più alto possibile. Al livello di riferimento Dolby e DTS, questo segnale genera una pressione sonora pari a 75 dB che è possibile rilevare col fonometro.

Regolare la scala del fonometro su 70 dB, tempo di risposta lento e filtro "pesato C" inserito. Tenere lo strumento lontano dal corpo nella posizione abituale di ascolto: il metodo migliore consiste nel montare il fonometro su un cavalletto per macchine fotografiche. È anche possibile puntare il microfono del fonometro verso ogni diffusore durante la misurazione del livello, tuttavia eseguire la misura con lo strumento in posizione fissa, rivolto verso il soffitto, è probabilmente il metodo più semplice e quello che in genere fornisce i migliori risultati.

Aumentare il volume principale dell'RAP-1580MKII fino a che il fonometro non indica 75 dB (+5 dB sulla scala dello strumento) mentre si riproduce il segnale di prova da uno dei diffusori frontali. Quindi utilizzate le regolazioni individuali dei canali nel menù Regolazione livello diffusori per calibrare il livello di ogni diffusore, incluso il subwoofer, così da ottenere sul fonometro una lettura pari a 75 dB.

NOTA: A causa della curva di filtraggio selezionata (pesato C) ed alle caratteristiche dell'ambiente d'ascolto, il livello reale del subwoofer potrebbe risultare leggermente superiore rispetto a quanto misurato. Per compensare questo effetto, Dolby suggerisce di regolare il subwoofer più basso di alcuni dB quando si effettua la taratura con un fonometro (ad esempio, calibrare il subwoofer per leggere sullo strumento 72 dB anziché 75). In definitiva il subwoofer dovrebbe essere regolato in base ai propri gusti personali e non è raro che molti preferiscano incrementare il livello del subwoofer oltre i 75 dB durante la visione di film. Una quantità esagerata di basse frequenze va però a danno della corretta armonizzazione dell'impianto, arrivando perfino a coprire il suono dei diffusori principali e sollecita oltre modo sia il subwoofer che il relativo amplificatore. Se è possibile localizzare la provenienza dei bassi dal subwoofer, ciò significa che il livello è troppo alto. L'ascolto di brani musicali è un'ottima soluzione per tarare correttamente il subwoofer, in quanto una gamma bassa eccessiva risulta subito evidente. L'impostazione ottimale è normalmente quella che fornisce le migliori prestazioni sia con brani musicali, sia con colonne sonore di film.

Memorizzare il livello del volume principale utilizzato durante la calibrazione. Per riprodurre una traccia Dolby Digital o DTS al livello di riferimento, ritornare al volume utilizzato in fase di taratura. Si noti che alla maggior parte degli ascoltatori questo livello appare troppo elevato. Poiché l'orecchio umano è sempre il miglior giudice, si regoli tranquillamente il volume principale secondo le proprie preferenze. Indipendentemente dal volume di ascolto scelto, è comunque consigliato l'uso del fonometro per calibrare con precisione l'emissione di tutti i diffusori.

Impostazione distanza diffusori/ritardo

SPEAKER DISTANCE SETUP		ROTEL
FRONT LEFT : 10.00 FT 3.05M
CENTER : 10.00 FT 3.05M
FRONT RIGHT : 10.00 FT 3.05M
SURROUND RIGHT : 10.00 FT 3.05M
CENTER BACK RIGHT : 10.00 FT 3.05M
CEILING FRONT RIGHT : 10.00 FT 3.05M
CEILING REAR RIGHT : 10.00 FT 3.05M
CEILING REAR LEFT : 10.00 FT 3.05M
CEILING FRONT LEFT : 10.00 FT 3.05M
CENTER BACK LEFT : 10.00 FT 3.05M
SURROUND LEFT : 10.00 FT 3.05M
SUBWOOFER : 10.00 FT 3.05M
BACK

Questo menù, raggiungibile da quello principale, permette di stabilire un tempo di ritardo per ogni diffusore. Ciò garantisce che il suono proveniente da ciascuno giunga simultaneamente al punto d'ascolto, anche quando i diffusori non si trovano tutti alla stessa distanza. Aumentare il ritardo dei diffusori collocati più vicino alla posizione di ascolto e ridurlo per quelli più lontani.

L'impostazione dei tempi di ritardo per ogni diffusore è un'operazione molto semplice. È sufficiente misurare la distanza in piedi (ft) o metri di ogni diffusore dell'impianto rispetto alla posizione di ascolto e riportare il dato nelle voci del menù corrispondenti a ciascuno dei diffusori del sistema. La scala di regolazione arriva fino ad un massimo di 33 piedi (circa 10,6 metri), a passi di 0,25 piedi (7,5 centimetri): ogni incremento di 0,25 piedi equivale ad un ritardo aggiuntivo di 0,25 ms.

Per cambiare l'impostazione del tempo di ritardo di un diffusore posizionare il cursore sulla relativa voce tramite i tasti ▲ / ▼ e premere i tasti ◀ / ▶ per aumentare o diminuire il ritardo. Per tornare al menù principale, evidenziare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando. Premere invece i tasti SETUP sul telecomando o MENU sul frontale e tornare al normale funzionamento.

Impostazioni varie

Impostazione sistema

Tramite questo menù, accessibile da quello principale, è possibile effettuare varie regolazioni descritte di seguito:

LINGUA: Permette di selezionare la lingua nella quale vengono visualizzati i menù OSD.

NOTA: L'OSD contiene SOLO inglese, francese, tedesco, spagnolo e italiano.

CODICI TELECOMANDO IR: L'RAP-1580MKII ed il suo telecomando possono utilizzare due diversi codici di comando per le funzioni, codeset 1 (predefinito) e codeset 2. Modificare la serie di codici nel caso si riscontrassero conflitti con altri telecomandi Rotel.

NOTA: Dopo aver cambiato i codici di comando del processore in questo menù, è necessario farlo anche sul telecomando. Premere contemporaneamente sul telecomando i tasti TUNER e 1 per il codeset 1 (oppure TUNER e 2 per il codeset 2) mantenendoli premuti per 5 secondi finché non lampeggia la retroilluminazione del telecomando stesso per impostare i codici di controllo desiderati.

EQ PARAMETRICO: Attiva o disattiva l'equalizzatore parametrico.

SCHERMO: Questa voce determina le informazioni visualizzate principale OSD HDMI e display TFT anteriore. Le opzioni sono: "Off", "HDMI Only", "TFT Only", "HDMI And TFT".

LUMINOSITÀ TFT: Regola la luminosità del display. Il campo di regolazione spazia da -10 a +10.

SVEGLIATI RETE: Attivare o disattivare l'accensione e lo spegnimento via connessione di rete. Attivare questa funzione per l'uso con i sistemi di automazione che utilizzano il controllo IP.

NOTA: Quando Network Wakeup è configurata su Abilitato, la RAP-1580 consumerà energia supplementare in modalità standby.

OPZIONE DI ALIMENTAZIONE: L'accesso alla configurazione di Auto Power Down Timer, Max Power On Volume, la modalità di rete e segnale di senso di ingresso.

TIMER SPEGNIMENTO AUTOMATICO: Determina il periodo durante il quale l'apparecchio rimane acceso senza che vengano impartiti comandi. Trascorso il tempo indicato, l'RAP-1580MKII, se inutilizzato, si spegne automaticamente (standby). L'impostazione di fabbrica è Disable.

Le altre opzioni : Disable, 1 Hour, 2 Hours, 4 Hours.

NOTA: Alcune regioni richiedono che l'impostazione predefinita del timer di AUTOMATIC POWER OFF sia di 20 minuti. Questo può essere modificato nel menù impostazioni su una qualsiasi delle opzioni disponibili. Per domande sulle impostazioni di spegnimento automatico, contattare il rivenditore autorizzato Rotel.

NOTA: Alcuni prodotti non sono in grado di rilevare gli ingressi del segnale ANALOG e l'unità potrebbe spegnersi se non viene rilevata alcuna sorgente audio digitale o l'azione dell'utente con il telecomando o il pannello anteriore. Il rilevamento del segnale di ingresso analogico non è disponibile in tutti i modelli che potrebbero

causare lo spegnimento involontario dell'unità. In questo caso il timer di spegnimento automatico deve essere impostato su DISABLE.

VOLUME MAX ALL'ACCENSIONE: Consente di impostare un livello di volume massimo da utilizzare ogni volta che si accende il processore. La scala di regolazione varia da 20 dB a 70 dB, a passi di 1 dB.

POWER MODE: Consente di controllare l'accensione dell'RAP-1580MKII tramite la connessione di rete quando collegato a un sistema di automazione domotica. In questo caso selezionare la modalità "Quick Power". Poiché il consumo di energia è più alto in questa modalità, se non è richiesto il controllo dalla rete, lasciare invariata l'impostazione predefinita "Normal Power". Questa funzione è simile all'opzione sveglia rete.

Le altre opzioni: Normale (Normal), Veloce (Quick).

NOTA: Quando la POWER MODE è confi gurato per "Quick", RAP-1580MKII consumerà energia supplementare in modalità standby.

NOTA: Alcune regioni limitano la quantità di consumo in standby consentita e la funzione POWER MODE non sarà disponibile. Per controllare il prodotto Rotel in questo caso, utilizzare la connessione RS232. Per domande sulla disponibilità dell'opzione di alimentazione, contattare il rivenditore autorizzato Rotel.

SIGNAL SENSE: Controlla la presenza di un segnale audio digitale su un determinato ingresso. Quando tale ingresso viene selezionato per la riproduzione, l'RAP-1580MKII esamina il flusso di dati digitali per verificare se è presente un segnale audio. Se non viene rilevato alcun segnale audio per 10 minuti, l'amplificatore si pone in modalità standby, salvo riaccendersi automaticamente nel caso venga nuovamente individuato un segnale audio. Per disattivare questa funzione, selezionare l'opzione OFF (impostazione predefinita).

NOTA: Quando l'RAP-1580MKII viene posto in modalità standby tramite il telecomando, questa funzione non si attiverà fino a quando l'apparecchio rileva che il segnale audio non è cessato per un periodo minimo di 10 minuti. Questo per impedire che si riaccenda subito nel caso vi sia ancora un file audio in riproduzione.

NOTA: Quando la la funzione SIGNAL SENSE viene attivato, RAP-1580MKII consumerà energia supplementare in modalità standby.

NOTA: A causa delle normative locali sul consumo energetico, la funzione Signal Sense non è disponibile in tutti i mercati.

CONFIGURAZIONE RETE: Tramite questa voce si accede ad un menù che permette la regolazione di alcuni parametri per il collegamento del processore ad una rete informatica. Nella maggior parte dei casi è sufficiente utilizzare l'impostazione "DHCP" alla voce Modalità indirizzo IP, cosicché sia il router ad assegnare l'indirizzo di rete all'RAP-1580MKII. Se il router non è regolato per l'assegnazione degli indirizzi IP, ma utilizza indirizzi statici, variare l'impostazione su "Statico". A questo punto è necessario impostare manualmente l'indirizzo IP ed altri parametri come Subnet mask, Gateway e DNS entrando nel menù Configurazione indirizzo IP.

INFORMAZIONI SUL SOFTWARE: Indica le versioni attualmente in uso dei software dell'apparecchio, ovvero MAIN, DSP e STANDBY. Esiste anche un'opzione per verificare la disponibilità di aggiornamenti software, consentendo all'apparecchio la ricerca in Internet. Per fare questo è necessario che l'RAP-1580MKII sia connesso ad una rete locale con accesso ad Internet. In alternativa, è possibile installare gli aggiornamenti software attraverso la presa USB frontale. Per ulteriori informazioni sulle procedure di aggiornamento software, contattare il rivenditore Rotel.

RIPRISTINO DEFAULT FABBRICA: Tramite questa opzione è possibile riportare l'apparecchio alle impostazioni originali di fabbrica. Ogni regolazione effettuata dell'utente verrà cancellata.

NOTA: Prestare molta attenzione nel ripristinare le impostazioni di fabbrica in quanto ogni regolazione effettuata durante le operazioni di messa a punto del sistema verrà definitivamente cancellata.

Impostazione video

Questo menù consente di configurare alcuni parametri relativi alle uscite HDMI. Per maggiori informazioni si veda la sezione Ingressi ed uscite HDMI.

STANDBY SORGENTE VIDEO: Le opzioni sono "Disattivato", "HDMI 1-7", "HDMI Frontale" oppure "Ultimo". Impostare la sorgente che viene normalmente utilizzata senza far riprodurre l'audio dal processore. In standby, l'RAP-1580MKII farà giungere al monitor TV sia i segnali video, sia quelli audio tramite la connessione HDMI.

FAST AUDIO SYNC: Questa funzione consente di sincronizzare velocemente l'audio HDMI con l'RAP-1580MKII. Per questa funzione è possibile selezionare solo 1 ingresso.

NOTA: Alcuni dispositivi di origine non forniscono i requisiti di temporizzazione per consentire a questa funzione di funzionare correttamente e potrebbero causare rumore statico prima di ascoltare l'audio.

OSD FORMAT: La risoluzione di uscita HDMI Display sullo schermo può essere cambiata da 480p a 576p. Il valore predefinito è 480p.

Per tornare al menù principale, evidenziare la voce "Indietro" alla base della schermata e premere il tasto ENTER, oppure premere il tasto BACK sul frontale o sul telecomando.

Risoluzione dei problemi

La maggior parte dei problemi che si riscontrano nei sistemi audio/video sono dovuti ad errori nei collegamenti e/o regolazioni errate. In caso di difficoltà, cercare di individuare il tipo di difetto, controllare le regolazioni apportando, nel caso, le necessarie modifiche. Qualora il problema persista, fare riferimento ai seguenti suggerimenti:

L'apparecchio non si accende

• Assicurarsi che il cavo di alimentazione sia inserito correttamente nella presa sul pannello posteriore ed in una presa di alimentazione elettrica funzionante.
• Assicurarsi che l'interruttore POWER sul pannello posteriore sia in posizione ON.

Nessun suono da ogni ingresso

- Assicurarsi che la funzione MUTE sia disattivata e che il VOLUME non sia azzerato.

- Se non si utilizza i canali di amplificazione interni del RAP-1580MKII, assicurarsi che le uscite preamplificate siano collegate ad un amplificatore di potenza e che quest'ultimo sia acceso.

- Assicurarsi che gli altoparlanti siano collegati e configurati correttamente.

- Assicurarsi che gli ingressi dei componenti sorgente siano collegati e configurati correttamente.

Nessun suono dalle sorgenti digitali

• Assicurarsi che alla sorgente sia assegnato un determinato ingresso digitale e che l'ingresso stesso sia configurato per utilizzare un segnale digitale piuttosto che analogico.
• Verificare la configurazione del lettore digitale sorgente per assicurarsi che l'uscita digitale sia attiva.

Nessun suono da alcuni diffusori

- Controllare i collegamenti degli amplificatori e dei diffusori.

- Controllare le impostazioni dei diffusori nei relativi menù.

Nessuna uscita video

• Verificare che il monitor TV sia collegato senza errori e che l'ingresso sia correttamente assegnato.
• Controllare che la risoluzione della sorgente e quella del monitor TV siano compatibili. Una fonte 4K può essere inviato solo ad un monitor 4K.
• I cavi HDMI non devono avere una lunghezza superiore a 5 metri.
• Per riprodurre materiale video 3D, accertarsi che il monitor utilizzato sia compatibile 3D.

Video e Audio non sincronizzati

• Verificare che per ciascuna sorgente sia selezionato il corretto ingresso video.
• Verificare che le impostazioni del ritardo audio (lip-sync) siano corrette.

Disturbi o rumori quando si selezionano gli ingressi

• L'apparecchio utilizza dei relè per commutare i segnali e preservare la massima qualità del suono. Il rumore meccanico causato dai relè è assolutamente normale.
• Durante la commutazione delle sorgenti HDMI possono verificarsi ritardi dovuti al tipo di comunicazione "bidirezionale" propria dello standard HDMI e alla necessità per i due apparecchi connessi di scambiarsi informazioni, il cosiddetto "handshake". Il tempo necessario all'handshake varia a seconda degli apparecchi collegati.

Il telecomando non funziona

• Verificare che le batterie siano cariche ed inserite correttamente.
  • Assicurarsi che il sensore IR sul pannello frontale non sia oscurato. Puntare il telecomando verso il sensore.
  • Assicurarsi che il sensore non riceva forti raggi IR (luce solare, lampade alogene, etc.).
• Resettare l'apparecchio scollegandolo dalla presa elettrica di alimentazione, attendere 30 secondi e quindi ricollegarlo.
  • Assicurarsi che sia l'RAP-1580MKII, sia il telecomando utilizzino la stessa serie di codici di controllo (codeset 1 o codeset 2).

"Made for iPod" e "Made for iPhone" significano che un dispositivo elettronico accessorio è stato progettato specificamente per essere utilizzato con un iPod o iPhone ed è certificato dai suoi sviluppatori conforme agli standard Apple. Apple non è responsabile del funzionamento di questo accessorio, né della sua conformità alle regolamentazioni di sicurezza. Si consideri che l'utilizzo di tali accessori con l'iPod o l'iPhone può interferire con il corretto funzionamento dei sistemi di trasmissione senza fili.

iPhone, iPod, iPod classic, iPod nano ed iPod touch sono marchi di fabbrica di Apple Inc. registrati in USA ed altri Paesi.

Made for

iPod

iPhone

Tutte le specifiche dichiarate sono da ritenersi esatte al momento della stampa di questo manuale. Rotel si riserva il diritto di modificare le specifiche tecniche per migliorie senza preavviso.

Rotel ed il logo Rotel Hifi sono marchi registrati di The Rotel Co., Ltd. Tokyo, Giappone.

Caratteristiche tecniche

Audio

Potenza d'uscita continua

1k Hz, THD < 0,05%, 4 ohms 200 watt per canale 2 canali guidato
1k Hz, THD < 0,05%, 4 ohms 140 watt per canale 7 canali guidato
1k Hz, THD < 0,05%, 8 ohms 135 watt per canale 2 canali guidato
20 - 20k Hz, THD < 0,05%, 8 ohms 100 watt per canale 7 canali guidato

Distorsione armonica totale <005%

Distorsione d'intermodulazione (60 Hz : 7 kHz; 4:1) <0,05%

Risposta in frequenza

Ingressi phono 20 Hz - 20 kHz; ± 1 dB
Bypass analogico 10 Hz - 100 kHz; ± 1 dB
Ingressi digitali 20 Hz - 20 kHz; ± 0,5 dB

Fattore di smorzamento (1.000 Hz, 8 ohm) 230

Rapporto segnale/rumore (pesato A)

Bypass analogico 100 dB

Ingressi digitali 96 dB

Sensibilità d'ingresso/Impedenza

Ingresso phono 3,85 mV/47 kohm

Ingressi linea 300 mV/100 kohm

Ingresso bilanciato 600 mV/100 kohm

Livello d'uscita 1,2 V

Audio digitale LPCM (up to 192kHz, 24-bit) Dolby

Dolby DTS-HD Master Audio DTS X

Dirac Live LE

Surround,

^① TrueHD,

^① ATMOS, TM

Video

Risoluzione segnali in ingresso 480i/576i, 480p/576p, 720p,
1080i, 1080p, 1080p 24Hz,
3D, 4K, UHD
Risoluzione segnali in uscita 480i/576i, 480p/576p, 720p,
1080i, 1080p, 1080p 24Hz,
3D, 4K, UHD
Spazio colore supportata sRGB, YCbCr 4:2:2, YCbCr 4:4:4
Profondità colore supportata 24-bit, 30-bit, 36-bit
Ingressi/Uscite HDMI
2 uscite di supporto HDCP 2.2
canale ritorno audio (ARC)

Generali

Assorbimento 1100 watt

0,5 watt (standby)

Alimentazione (AC) 120 V; 60 Hz (versione USA) 230 V; 50 Hz (versione CE)

BTU 2800 BTU/h

Dimensioni (L x A x P) 431 x 192 x 470 mm

Altezza panello frontale 4U rack/177 mm

Peso 22,8 kg

Innehåll
