| Type product | Multicanaal home cinema processor/versterker |
| Merk | Rotel |
| Model | RAP-1580MKII |
| Afmetingen (B x H x D) | 431 x 192 x 470 mm |
| Nettogewicht | 22,8 kg |
| Voeding | 120 V / 60 Hz (US) of 230 V / 50 Hz (EU) |
| Stroomverbruik | 1100 W (max), stand-by < 0,5 W |
| Uitgangsvermogen (8 ohm, 2 kanalen) | 135 W per kanaal |
| Uitgangsvermogen (4 ohm, 2 kanalen) | 200 W per kanaal |
| Aantal versterkingskanalen | 7 (ingebouwd) + tot 7.1.4 met externe versterkers |
| Ondersteunde audioformaten | Dolby Atmos, Dolby TrueHD, DTS:X, DTS-HD Master Audio, LPCM tot 24 bit/192 kHz |

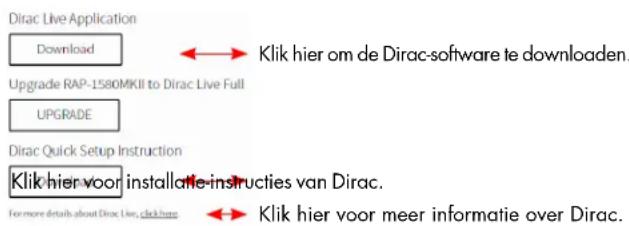

| Akoestische correctie | Dirac Live LE (beperkte licentie inbegrepen) |
| HDMI-ingangen | 8 (waarvan 3 HDCP 2.2 compatibel, 1 aan voorzijde) |
| HDMI-uitgangen | 2 (waarvan 1 met ARC en OSD) |
| Videoresoluties | 480i tot 4K UHD, 3D |
| Draadloze connectiviteit | Bluetooth APTX (ontvangst) |
| Analoge audioverbindingen | Ingangen: CD, Phono, XLR, MULTI 7.1; Voorversterkeruitgangen 7.1.4 (RCA) |
| Digitale verbindingen | 3 coax, 3 optisch, PC-USB (USB Audio Class 2.0) |
| Onderhoud en reiniging | Droge doek of stofzuiger; geen vloeistof gebruiken |
| Veiligheidsvoorschriften | Niet blootstellen aan vocht; niet openen; alleen aanbevolen kabels gebruiken |
| Repareerbaarheid | Geen door de gebruiker te repareren onderdelen; neem contact op met een erkende dealer |
Veelgestelde vragen - RAP-1580MKII ROTEL
Gebruikersvragen over RAP-1580MKII ROTEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Home cinema in PDF-formaat gratis! Vind uw handleiding RAP-1580MKII - ROTEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RAP-1580MKII van het merk ROTEL.
GEBRUIKSAANWIJZING RAP-1580MKII ROTEL
Gebruikershandleiding

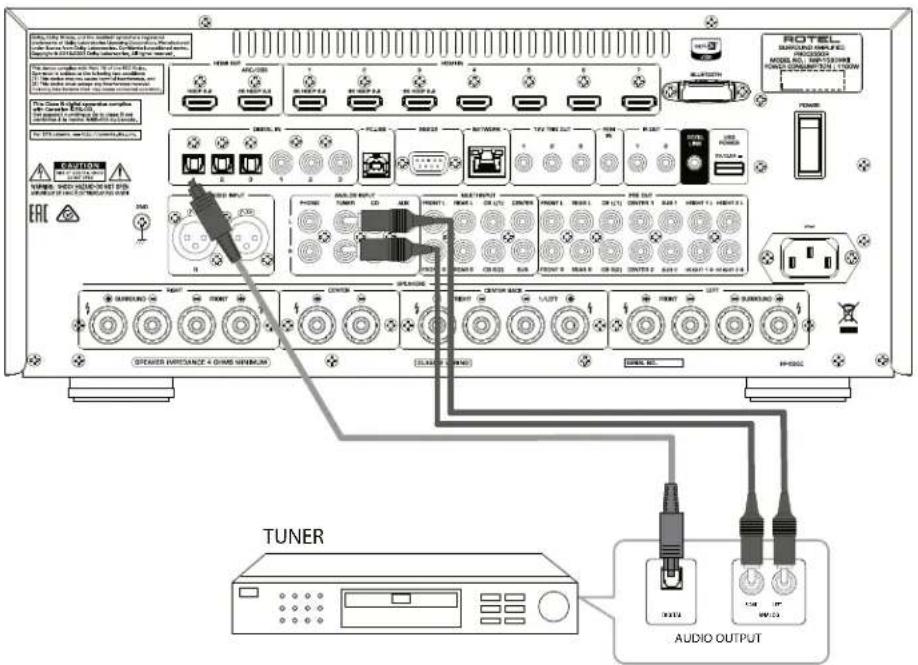

Aansluitingen voor Tuner
Collegamento di un Sintonizzatore Tuner Anslutning Подключение Tюнера

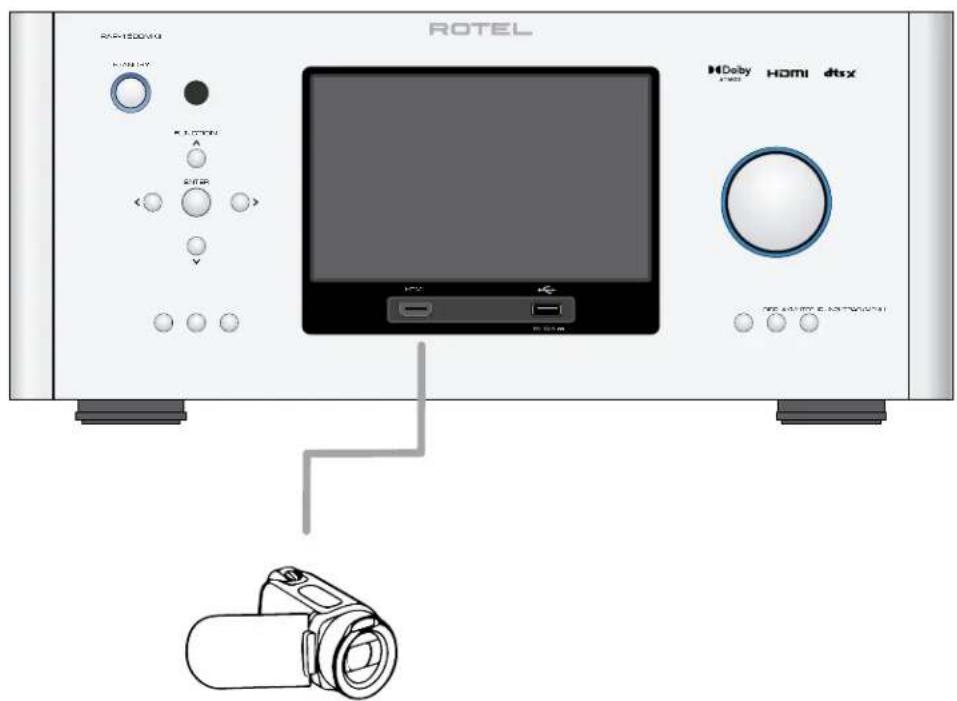

Figure 10: Front HDMI Connections
Connexions HDMI avant
Vorderseite HDMI-Verbindungen
Conexiones HDMI del Panel Frente
Collegamento delle prese HDMI anteriore
HDMI-anslutning på främre
Подключение к HDMI разъему на передний панели
HDMI-aansluitingen op de voorzijde

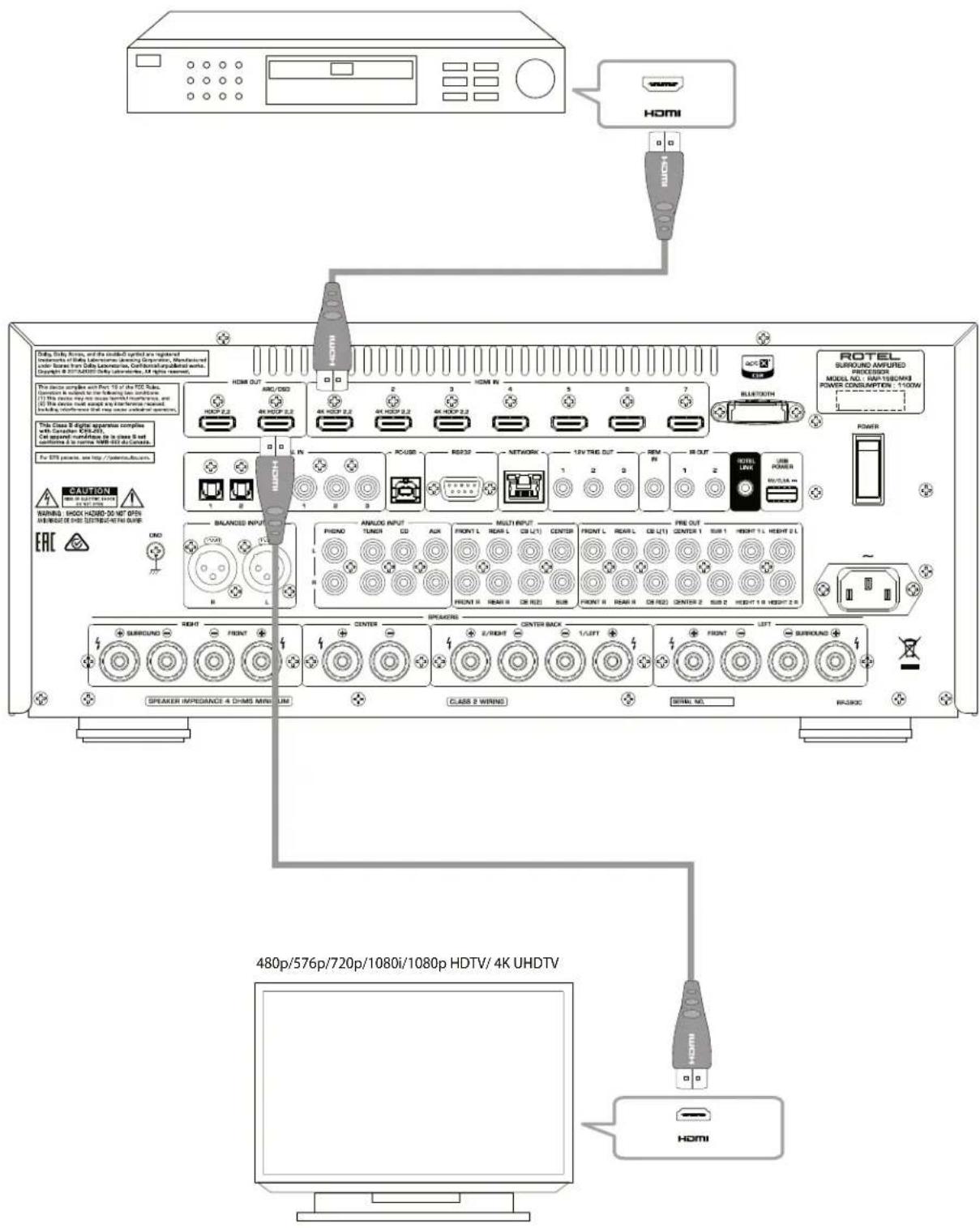

Figure 11: Rear HDMI Connections
Connexions HDMI arrières
Rückseitige HDMI-Verbindungen
Conexiones HDMI del Panel Posterior
HDMI-aansluitingen op de achterkant
Collegamento delle prese HDMI posteriori
HDMI-anslutning på baksidan
Подключение к HDMI разъему на задней панели
Blu-ray Player or other digital source with HDMI output
Afbeelding 1: Bedieningselementen en aansluitingen 5
Afbeelding 2: Afstandsbediening 6
Afbeelding 3: Versterker en subwoofer 7
Afbeelding 4: Aansluitingen voor Luidspreker 8
Afbeelding 5: Digitale audio- en PC-USB-aansluitingen 9
Afbeelding 6: Aansluitingen voor een Blu-Ray of Video-speler 9
Afbeelding 7: USB-aansluiting op het voorpaneel 10
Afbeelding 8: Cd-speleraansluitingen 10
Afbeelding 9: Aansluitingen voor Tuner 11
Afbeelding 10: HDMI-aansluitingen op de voorzijde 11
Afbeelding 11: HDMI-aansluitingen op de achterkant 12
Schermmenu's 13
Belangrijke veiligheidsaanwijzingen....100
Over Rotel....101
Aan de slag 101
Videofuncties 101
Audiofuncties 101
Surroundfuncties 101
Overige functies 101
Uitpakken 101
Plaatsing 102
Overzicht van de aansluitingen....102
HDMI-in- en uitgangen....102
HDMI IN video-ingangen 1 t/m 7 de Achterkant 16 102
HDMI-INGANG AAN DE VOORKANT ☐ 102
HDMI-monitoruitgangen 15 102
Audio-in- en uitgangen....103
Phono-ingang 103
Tuneringang 30 103
Cd-ingang 30 103
BALANCED INPUT-aansluiting 103
MULTI INPUT-aansluiting 103
Voorversterkeruitgang 103
Digitale ingangen 14 103
USB-ingang voor pc 17 103
USB-ingang op het voorpaneel 10 104
Overige aansluitingen....104
Voedingsingang 104
Hoofdschakelaar 104
12V TRIG-triggeruitgang 20 104
REM IN-aansluiting 21 104
IR OUT-aansluitingen 22 104
Rotel Link 23 104
USB-poort op het achterpaneel 25 104
RS232-aansluiting 104
Netwerkaansluiting 104
AANSLUITEN 104
Luidsprekers aansluiten 104
Een versterker aansluiten extern 105
Een subwoofer aansluiten 105
Een dvd-, Blu-ray-speler, kabel-, satellietontvanger, spelconsole en HDTV-tuner aansluiten 105
Een Blu-ray- of dvd-speler aansluiten 105
Een scherm aansluiten 106
Een cd-speler of XLR aansluiten 106
Een Tuner aansluiten 106
Een iPod/iPhone aansluiten 106
Overzicht voorpaneel....106
Display op voorpaneel 106
Afstandsbedieningssensor ☐ 106
Overzicht afstandsbediening....106
Overzicht van toetsen en bedieningselementen 107
Toetsen STANDBY 1 en AAN/UIT Ⓐ 107
VOLUME-draaiknop en toetsen voor VOLUME OMHOOG/OMLAAG 4① 107
Toets DISPLAY (DISP) 12⑧ 107
Toets MENU/SETUP 7① 107
Pijltjestoetsen en Entertoets 5① 107
MUTE-toets 10 F 107
INPUT-toetsen ☐ 107
SUR+ -toetsen 11⑧ 107
DTS-dialoogvenster ① 107
Toetsen voor afspelen/weergen Ⓛ 107
DIM-toets ① 107
Toetsen SUB, CTR, REAR 107
MEM-toets ⑧ 107
LIGHT-toets ⑨ 108
ZAKLAMP-functie ⑩ 108
Handmatig een surroundmodus kiezen....108
Digitale audio 108
Analoge stereo 108
BASISFUNCTIONS 109
Ingangen kiezen 109
USB/iPod gebruiken....109
iPod/iPhone-aansluiting 109
Toetsen voor het besturen van het afspelen/weergeven ① 109
Bluetooth....109
Bluetooth-verbinding 109
PC-USB op de achterkant .... 109
PC-USB-aansluiting op de achterkant 109
INSTELLEN....109
Basisinformatie over het menu 109
Pijltjestoetsen 109

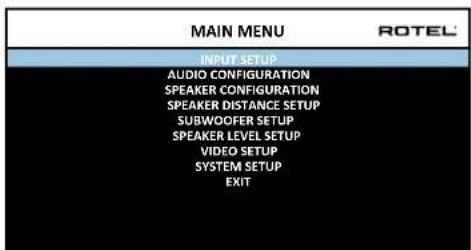

Hoofdmenu 110
Ingangen configureren 110

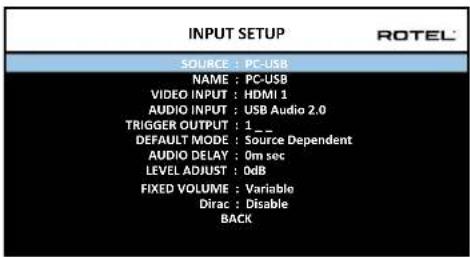

Ingangen instellen 110

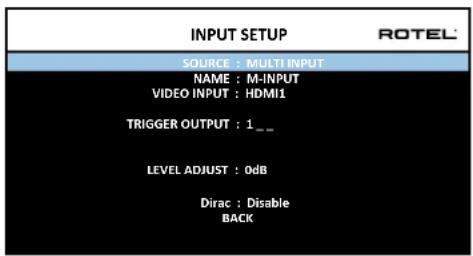

Multi Input-ingangen instellen 112

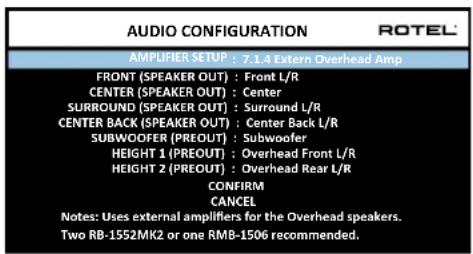

Audio configureren....112
Audio instellen 112
Luidsprekers en geluidsweergave configureren.... 112

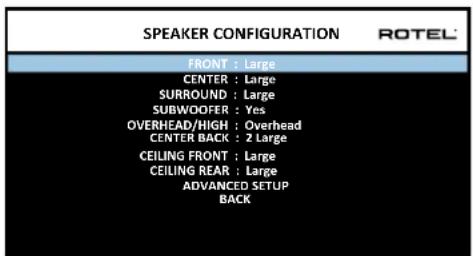

Luidsprekerconfiguratie 113
Geavanceerde luidsprekerconfiguraties 113

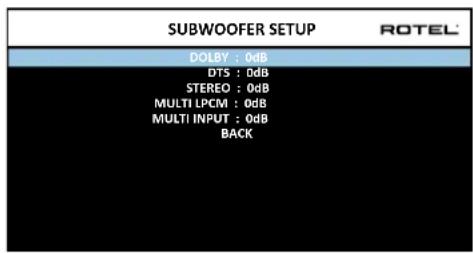

Subwoofer instellen 114

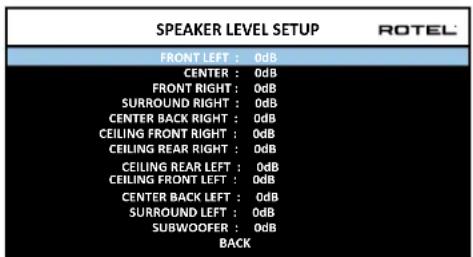

Luidsprekerniveau instellen 115
DE LUIDSPREKER AFSTANDEN/VERTRAGING INSTELLEN 115
Diverse instellingen .... 116

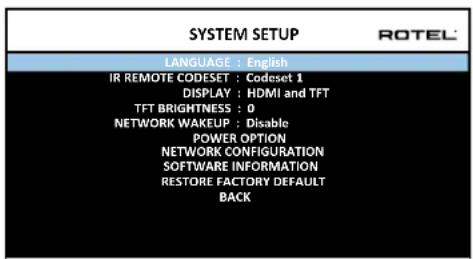

Systeeminstelling 116
VIDEO SETUP 116
Problemen oplossen....118
Dit symbool waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt.
Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.
Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijnen.
Pintoewijzingen
Gebalanceerde audio (3-polig, XLR):
Pin 1: Massa / Afscherming
Pin 2: Fose / +ve / Hot
Pin 3: Tegenfase / -ve / Cold
CE

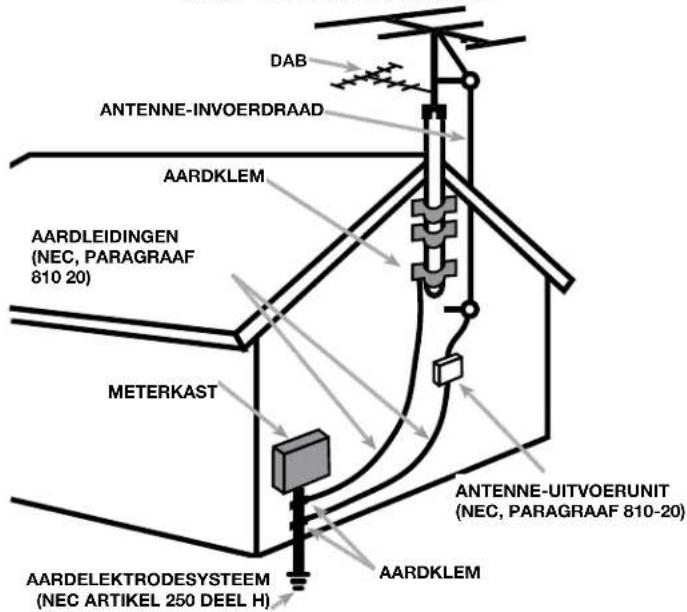

AARDING ANTENNE IN OVEREENSTEMMING
MET DE INSTRUCTIES IN DE AMERIKAANSE
"NATIONAL ELECTRICAL CODE" PARAGRAAF 810:
"RADIO- EN TELEVISIEAPPARATUUR"
Belangrijke veiligheidsaanwijzingen
WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door erkende onderhoudsmonteurs uitvoeren.
WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een erkend onderhoudsmonteur.
Lees alle aanwijzingen.
Bewaar deze handleiding.
Neem alle waarschuwingen.
Volg alle gebruiksaanwijzingen op.
Gebruik dit apparaat niet in de buurt van water.
Reinig de behuizing van het apparaat alleen met een droge doek of met een stofzuiger.
De inrichting moet worden gebruikt in niet-tropische klimaat.
Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen.
Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. Een geoarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van de bijgeleverde kabel niet in uw stopcontact past, raadpleeg dan een elektricien.
Leg de voedingskabel zodanig dat deze niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van de kabel dat achter uit het apparaat komt.
Gebruik alleen door de fabrikant voorgeschreven accessoires.
Gebruik het apparaat alleen in combinatie met een door Rotel aanbevolen (verrijdbare) standaard, rek, steun of schappensysteem. Let goed op als u het apparaat in een standaard of rek verplaatst: zorg ervoor dat de standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen.
Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden.
Staak het gebruik van het apparaat onmiddellijk en laat het door erkende onderhoudsmonteurs controleren en/of repareren als: de voedingskabel of de stekker beschadigd is; er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst; het apparaat aan regen is blootgesteld; het apparaat niet naar behoren lijkt te werken; het apparaat is gevallen of beschadigd.
Het apparaat mag niet in een tropisch klimaat worden gebruikt.
De ventilatie moet niet worden belemmerd door de ventilatieopeningen af te dekken met items zoals kranten, tafelkleden, gordijnen, enz.
Plaats geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
Het aanraken van niet-geïsoleerde klemmen of bedrading kan een onaangenaam gevoel veroorzaken.

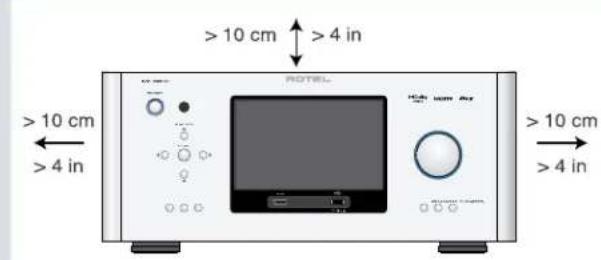

Laat ten minste 10 cm ruimte vrij rond het apparaat.
WAARSCHUWING: Met de aansluiting voor de voedingskabel op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.
Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230V/50Hz)
Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent daarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Gebruik geen verlengsnoer.
Met de stekker van de voedingskabel kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoorziening volledig te verwijderen uit het apparaat.
Met de stekker kunt u de stroomtoevoer naar het apparaat verbreken; deze moet altijd gemakkelijk te bereiken zijn.
Sluit de luidsprekers aan met kabels volgens klasse 2: dit maakt een goede aansluiting mogelijk met minimaal risico van elektrische schokken.
Stel de batterijen in de afstandsbediening niet bloot aan overmatige warmte, zoals direct zonlicht, vuur en dergelijke.
WAARSCHUWING: De hoofdschakelaar bevindt zich op het achterpaneel. De hoofdschakelaar moet vrij bereikbaar zijn.
Opmerking
Voor het gebruik van RS232 kunt u zich laten adviseren door uw geautoriseerde Rotel dealer. Zie ook de omschrijving hiervan verderop in deze handleiding.
FCC-informatie
Dit apparaat is getest en voldoet aan de grenzen voor een digitaal apparaat van klasse B, conform hoofdstuk 15 van de FCC-wetgeving. Deze grenzen zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een thuisinstallatie. Dit apparaat genereert en gebruikt radiogolven en kan deze uitstralen. Indien het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het radiocommunicatie storen.
Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Indien dit apparaat de radio- of televisieontvangst stoort (dit kan worden vastgesteld door het apparaat uit en weer in te schakelen), kan de gebruiker op de volgende manieren proberen de interferentie op te heffen:
- Verplaats de ontvangstantenne (van de tv, radio, enz.) of richt deze een andere kant op.
- Vergroot de afstand tussen het apparaat en de receiver.
- Sluit het apparaat op een stopcontact op een andere groep dan de receiver aan.
- Raadpleeg uw dealer of een radio-/tv-monteur voor extra hulp.
Over Rotel
Ons verhaal is meer dan 50 jaar geleden begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten.
Rotel is opgericht door een familie met een passie voor muziek die hifi-apparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifikenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel.
De ontwikkelaars van Rotel werken als één team samen. Ze luisteren zorgvuldig naar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te maken, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformatoren altijd in Rotels eigen fabrieken worden vervaardigd.
Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten.
Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Om het loodgehalte in onze producten te verlagen, zijn we overgestapt op speciaal loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verhogen voortdurend de efficiency van onze voedingen, zonder concessies te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik.
Ook de Rotel-fabriek draagt een steentje bij aan het milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen.
Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben.
U hebt de surroundsound-processor RAP-1580MKII van Rotel aangeschaft. Dank u wel daarvoor. Dit apparaat is een audio/video besturingscentrum met volledige functionaliteit voor analoge en digitale broncomponenten. Het biedt digitale verwerking voor allerlei formaten waaronder Dolby Surround®, Dolby® Surround, Dolby® ATMOS en DTS®-bronmateriaal.
Videofuncties
- HDMI-schakeling voor digitale videosignalen tot 4K.
- Geschikt voor de volgende HDMI-video-ingangssignalen: 480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K.
- Geeft HDMI-videosignalen (480i, 480p/576p, 720p, 1080i, 1080p, 1080p 24Hz, 4K) af die compatibel zijn met de gebruikelijke HDMI-schermen en projectoren.
Audiofuncties
- Het Balanced Design Concept van Rotel combineert een geavanceerde printplaatindeling met een zorgvuldige beoordeling van de onderdelen en uitgebreide luistertesten voor het allerbeste geluid en optimale betrouwbaarheid.
- Analoge bypassmodus voor zuivere tweekanaals stereo zonder digitale verwerking.
- Digitale en analoge in- en uitgangen waaronder coax, optisch, RCA en gebalanceerde XLR.
- 7.1 multichannel-invoer vanaf compatibele broncomponenten.
Surroundfuncties
- Automatic Dolby ^ and DTS surround decoding of all popular formats up to 7.1.4 channels.
- Surroundmodi voor het weergeven van multichannel-geluid op 2- en 3-kanaalssystemen.
- Audioretourkanaal (ARC) om het geluid van de tv via HDMI door de RAP-1580MKII te laten verwerken.
Overige functies
- Gebruikersvriendelijk OSD-systeem waarbij de menu's op het scherm worden weergegeven, met programmeerbare aanduidingen voor alle ingangen.
- Meertalige ondersteuning in de OSD-menu's.
- Via de internetaansluiting op de achterkant of de USP-aansluiting op de voorkant zijn software-updates mogelijk.
- Naar eigen voorkeur toe te wijzen 12V triggeruitgangen voor het op afstand inschakelen van een of meer versterkers en andere componenten.
Uitpakken
Haal het apparaat voorzichtig uit de verpakking. Zoek de afstandsbediening en overige accessoires. Bewaar de doos als bescherming voor als u het product ooit moet verhuizen of voor onderhoud moet terug sturen.
Plaatsing
Plaats het apparaat op een vaste, vlakke ondergrond waar het niet wordt blootgesteld aan zonlicht, overmatige warmte, vocht of trillingen. Controleer of het schap voldoende draagvermogen heeft met het oog op het gewicht van het apparaat.
Plaats het apparaat dichtbij de andere componenten in uw systeem en zo mogelijk op een eigen schap of gebruik de als optie meegeleverde rekbevestigingsmaterialen. Dit maakt het voor de eerste keer aansluiten van het apparaat en latere wijzigingen aan het systeem gemakkelijker.
Tijdens normaal gebruik kan het apparaat warmte opwekken. Blokkeer ventilatieopeningen nooit. Laat ten minste 10 cm ruimte vrij rond het apparaat. Zorg bij plaatsing in een kast voor voldoende ventilatie.
Stapel geen andere componenten of voorwerpen bovenop het apparaat. Zorg dat er geen vloeistof in de kast terechtkomt.
Overzicht van de aansluitingen
OPMERKING: Sluit geen een systeem component in een AC-bron, totdat alle aansluitingen correct zijn gemaakt.
Elke broncomponent in het systeem is met een paar standaard RCA-kabels of gebalanceerde XLR-kabels voor analoge audio, een HDMI-videoansluiting en een optionele digitale audiokabel (coax of optisch) op de ingangen van het apparaat aangesloten.
DDe uitgangen van de RAP-1580MKII worden aangesloten op de eindversterker(s) met standaard cinch-kabels. Overhead luidspreker uitgangen zijn ook beschikbaar via de RCA pre-uitgang voor aansluiting op een externe versterker levert tot 7.1.4 audiokanalen. Het videosignaal van de RAP-1580MKII wordt via de HDMI-aansluitingen naar het Montor gestuurd.
Bovendien heeft de processor MULTI INPUT-aansluitingen voor gebruik bij een broncomponent die zijn eigen surrounddecoding uitvoert, ingangen voor het ontvangen van de signalen van infrarood afstandsbedieningen en12V triggeruitgangen.
OPMERKING: Steek pas NADAT alle aansluitingen naar behoren tot stand zijn gebracht de stekker van een systeemcomponent in een stopcontact. De S/PDIF-standaard voor digitale audioaansluitingen schrijft een impedantie van 75 ohm voor en alle goede digitale kabels voldoen aan deze eis. Gebruik GEEN conventionele audiokabels voor digitale signalen. Standaard audiokabels geven deze signalen wel door, maar door hun beperkte bandbreedte zijn de prestaties minder.
Controleer bij het gebruik van analoge audioansluitingen of de linker- en rechtersignalen op de juiste RCA-jackpluggen zijn aangesloten. Alle aansluitingen van het type RCA op dit product hebben de volgende standaard kleurencodes:
Linkerkanaal voor geluid: witte RCA-jackplug Rechterkanaal voor geluid: rode RCA-jackplug
OPMERKING: Elke broningang moet op de juiste wijze met het OSD-menu INPUT SETUP worden geconfigureerd. Wij adviseren dit menu telkens na het aansluiten van een bron te doorlopen om het op de gewenste wijze te configureren. Zie Ingangen instellen in het hoofdstuk Instellen voor meer informatie.
HDMI-in- en uitgangen
Deze aansluitingen worden gebruikt voor videosignalen. Zie het hoofdstuk Aansluiten voor specifieke instructies voor de verschillende componenten op pagina 104.
HDMI IN video-ingangen 1 t/m 7 de Achterkant 16
HDMI-ingangen maken allerlei digitale videoansluitingen mogelijk voor gebruik in combinatie met componenten met HDMI-uitgangen. Via de HDMI-aansluitingen worden videosignalen in allerlei formaten, waaronder 3D, 1080p/24Hz en 4K doorgegeven. De implementatie van HDMI ondersteunt audiosignalen of een aparte audioansluiting vanaf een HDMI-component. Drie HDMI-ingangen ondersteunen 4K UHD HDCP 2.2 als het label op het achterpaneel.
HDMI-INGANG AAN DE VOORKANT 9
Er bevindt zich een gemakkelijk te bereiken Video 8-ingang op het voorpaneel. Deze HDMI-aansluiting is bedoeld voor draagbare bronnen of andere apparaten die niet blijvend worden aangesloten.
HDMI-monitoruitgangen 15
De twee HDMI-uitgangen van de RAP-1580MKII sturen parallel High Definition videosignalen naar uw tv-monitor. De HDMI-uitgangen kunnen videosignalen naar een 2D HD-tv (480p/576p, 720p, 1080i, 1080p of 4K) en een 3D HD-tv (tot 1080p/24Hz) sturen. Een HDMI-uitgang ondersteuning van 4K UHD HDCP 2.2 als het label op het achterpaneel. Een HDMI-uitgang ondersteuning van 4K UHD HDCP 2.2 als het label op het achterpaneel.
Op het achterpaneel bevinden zich twee HDMI-uitgangen die hetzelfde videosignaal uitzenden. Slechts een van die twee stuurt het schermmenu naar de tv.
Slechts één van de twee HDMI-uitgangen ondersteunt ARC (audioretourkanaal) en dit is met "ARC" boven de HDMI-aansluiting aangegeven. Raadpleeg het hoofdstuk over het VIDEO SETUP-menu in deze handleiding voor meer details op pagina 116.
OPMERKING: Sommige tv's hebben meer dan één HDMI-ingang. Niet alle HDMI-ingangen ondersteunen ARC. Gebruik de voor ARC voorbereide HDMI-ingang van uw tv om de ARC-functie op dit product te gebruiken. Met ARC compatibele ingangen moeten zijn aangegeven met "ARC" naast de HDMI-ingangsaansluiting.
Aanvullende informatie voor HDMI-video-uitgangen:
- Alle via HDMI verbonden apparaten moeten compatibel zijn met HDCP, zodat het HDMI-videosignaal op de juiste wijze wordt weergegeven.
- Geluid dat via HDMI wordt ontvangen wordt door dit product verwerkt en via de RCA- of luidspreker-uitgangen uitgezonden.
- Als beide HDMI-uitgangen tegelijk worden gebruikt, worden ze op dezelfde resolutie ingesteld. Als er meer schermen zijn aangesloten, is deze resolutie de resolutie van het Montor met de laagste resolutie.
Audio-in- en uitgangen
Deze processor van Rotel biedt zowel analoge als digitale audio-aansluitingen.
Phono-ingang 30
Een links/rechts paar analoge RCA-ingangen waarop een platenspeler (phono) met een bewegende magneet cartridge kan worden aangesloten. Als de platenspeler een massakabel heeft, moet u die aansluiten op de schroefklem met de aanduiding "GND" links van de digitale ingangen.
Tuneringang 30
Een links/rechts paar analoge RCA-ingangen waarop een tuner kan worden aangesloten.
Cd-ingang 30
Een links/rechts paar analoge RCA-ingangen waarop een cd-speler kan worden aangesloten.
BALANCED INPUT-aansluiting 28
Een links/rechts paar Balanced XLR audio-ingangen voor het aansluiten van een broncomponent met Balanced XLR audio-uitgangen.
MULTI INPUT-aansluiting 32
Een aantal RCA-ingangen, geschikt voor maximaal 7.1 kanalen aan analoge signalen afkomstig van een broncomponent die in staat is multichannel-geluid te decoderen. Deze ingangen ondersteunen VOOR L & R, MIDDEN, SUB, ACHTER L & R, en MIDDENACHTER L1 & R2.
Deze ingangen maken geen gebruik van de digitale systeemverwerking in de processor; ze worden rechtstreeks doorgeleid naar de volumeregeling en de voorversterkeruitgangen.
Voorversterkeruitgang 35
Een groep van tien analoge RCA audio-uitgangen stuurt de lijnuitgangssignalen van de RAP-1580MKII naar externe versterkers en actieve subwoofers. Deze uitgangsniveaus zijn variabel en worden aangepast door de volumeregeling van de RAP-1580MKII. De tien aansluitingen leveren uitgangen voor: VOOR L & R, MIDDEN 1 & 2, SURROUND (ACHTER) L & R, MIDDENACHTER CB L[1] & R[2], SUBWOOFER 1 & 2 en HEIGHT 1/2 L & R.
Digitale ingangen 14
De RAP-1580MKII accepteert digitale ingangssignalen van broncomponenten als cd-spelers, satelliet-tv-tuners en dvd-spelers. De DSP in de RAP-1580MKII herkent de sample frequentie van het binnenkomende signaal en past automatische aanpassing toe. Er worden sample frequenties tot 192 kHz ondersteund.
OPMERKING: Digitale ingangen ondersteunen zowel tweekanaals stereo als multi-channel geluidssignalen. Bij het gebruik van de digitale ingang decodeert de DSP in de processor de binnenkomende geluidsgegevens, waaronder Dolby of DTS.
Op het achterpaneel bevinden zich zes digitale audio-ingangen, drie coaxiale en drie optische. Deze digitale ingangen kunnen tijdens het instelproces met behulp van het menu INPUT SETUP aan een van de ingangsbronnen VIDEO 1 t/m 8 worden toegewezen. U kunt bijvoorbeeld de digitale ingangsaansluiting COAXIAL 1 toewijzen aan de bron VIDEO 1 en de digitale ingang OPTICAL 2 aan de bron VIDEO 3. Standaard is de bron van het geluid voor de ingangen VIDEO 1 t/m 8 ingesteld op HDMI Audio.
De fabrieksinstelling voor de audio-ingang voor cd is CD (analoge RCA), maar u kunt dit wijzigen in XLR, Coax 1 t/m 3, of Optical 1 t/m 3.
USB-ingang voor pc 17
Zie afbeelding 5
Sluit deze ingang met de meegeleverde USB-kabel aan op de USB-aansluiting van uw computer.
De RAP-1580MKII ondersteunt zowel USB-audioklasse 1.0 als USB-audioklasse 2.0. Op Windows-computers hoeft voor USB-audioklasse 1.0 geen driver geinstalleerd te worden. Het afspelen van audio met een sample frequentie tot 96kHz wordt ondersteund.
De fabrieksinstelling is USB-audioklasse 2.0. Om audio te kunnen afspelen met USB-audioklasse 2.0 en sample frequenties tot 192kHz zult u de Windows-driver vanaf de cd die bij de RAP-1580MKII wordt geleverd moeten installeren.
Ook moet u de RAP-1580MKII als volgt omschakelen naar afspelen met USB-audioklasse 1.0:
- Druk op MENU op het voorpaneel om het hoofdmenu (MAIN MENU) te openen, selecteer met behulp van de pijltjes omhoog/omlaag het menu INPUT SETUP en druk op ENTER.
- Selecteer met behulp van de pijltjes links/rechts "PC-USB" als ingangsbron (INPUT SOURCE) en selecteer "USB Audio 1.0" als AUDIO INPUT.
- Schakel de RAP-1580MKII uit en weer in en herstart uw pc nadat u de USB-audiomodus heeft veranderd. Zo weet u zeker dat beide apparaten goed zijn geconfigureerd.
Veel geluidsweergavetoepassingen ondersteunen de sample frequentie van 192 kHz niet. Controleer of uw audiospeler 192kHz ondersteunt en of u geluidsbestanden van 192kHz hebt voor een goede weergave bij deze sample frequentie. Het kan ook nodig zijn om de audio-driver op uw pc zo te configureren dat deze 192kHz produceert, anders kan uw computer overschakelen op een lagere sample frequentie. Raadpleeg de documentatie van uw audiospeler of besturingssysteem voor meer informatie.
OPMERKING: Na het installeren van de driver kan het nodig zijn het ROTEL audio-stuurprogramma te kiezen uit de audio-/luidspreker-instellingen op uw computer.
USB-ingang op het voorpaneel 10
Zie afbeelding 7
Deze aansluiting is geschikt voor Apple-apparaten zoals iPod, iPad en iPhone. Zolang dergelijke apparaten aangesloten zijn, blijven de iPod- en iPhone-weergaveschermen actief, zodat u de zoek- en afspeelfuncties kunt gebruiken.
Overige aansluitingen
Voedingsingang 36
Uw apparaat van Rotel is in de fabriek geconfigureerd voor de spanning op het lichtnet van het land waar u hem gekocht hebt (VS: 120 volt/60Hz AC of Europa (CE): 230 volt/50 Hz AC). De AC-lijnconfiguratie is aangegeven op een plaatje op het achterpaneel van uw apparaat. Steek de meegeleverde kabel in de daarvoor bestemde aansluitingen op de achterkant van het apparaat.
Hoofdschakelaar 26
De grote schakelaar op het achterpaneel is een hoofdschakelaar. Als deze in de stand 'uit' staat, is de stroomvoorziening naar het apparaat helemaal uitgeschakeld. Als de hoofdschakelaar in de stand 'aan' staat, kunt u met de knop STANDBY op het voorpaneel en de toetsen ON en OFF op de afstandsbediening het apparaat inschakelen of op stand-by zetten.
12V TRIG-triggeruitgang 20
Veel versterkers van Rotel bieden de mogelijkheid ze in en uit te schakelen met een 'triggersignaal' van 12 volt. Deze drie aansluitingen leveren dit 12V triggersignaal vanaf de processor. Als het apparaat wordt ingeschakeld, wordt er vanaf deze aansluitingen een signaal van 12V DC naar de versterkers gestuurd om ze automatisch in te schakelen. Als de processor op STANDBY wordt geschakeld, wordt het triggersignaal weggehaald en schakelen de versterkers vanzelf uit.
U kunt de automatische trigger-inschakelfunctie gebruiken door een van de 12V TRIG OUT-aansluitingen van de RAP-1580MKII aan te sluiten op de 12V triggeringang van een versterker van Rotel. Gebruik hiervoor de zwarte 3,5mm triggerkabel die wordt meegeleverd bij dit apparaat of bij een versterker van Rotel. Gebruik geen andere kabels voor de triggeraansluiting. Het +12V DC signaal verschijnt bij de "tip"-connector.
De 12V triggeruitgangen worden zo geconfigureerd dat ze apparaten in verschillende combinaties inschakelen als er specifieke ingangsbronnen worden geactiveerd. Zie de INPUT SETUP-menu's in het hoofdstuk Instellen van deze handleiding voor details op pagina 110.
REM IN-aansluiting 21
Deze mini-jack-aansluiting van 3,5 mm ontvangt commandocodes van een infrarood afstandsbedieningsontvanger van een ander merk. U kunt deze ingangen voor infraroodsignalen van een afstandsbediening gebruiken als de infrarood ontvanger op de voorkant van de RAP-1580MKII niet bereikt kan worden door een zendende afstandsbediening.
Raadpleeg uw geautoriseerde Rotel-dealer voor nadere informatie over de REM IN-aansluiting.
De infraroodsignalen uit de REM IN-aansluiting kunnen met behulp van externe infrarood emitters of kabels vanaf de IR OUT-aansluitingen naar de andere broncomponenten worden doorgestuurd. In het volgende hoofdstuk vindt u hierover meer informatie.
IR OUT-aansluitingen 22
De aansluitingen IR OUT 1 & 2 sturen de infrarood signalen die binnenkomen op de REM IN-aansluitingen naar een infrarood blaster of emitter die voor de infrarood sensor van een broncomponent is geplaatst. Bovendien kunnen IR OUT-aansluitingen met kabels worden aangesloten op andere Rotel-producten met een REM IN-aansluiting.
Met deze uitgangen kunnen infrarood signalen via de RAP-1580MKII rechtstreeks aan de infrarood ontvanger op het voorpaneel of via de REM IN-aansluiting op het achterpaneel worden "doorgegeven". Dankzij deze functie wordt het gemakkelijk andere broncomponenten te besturen als de infrarood ingangen van die componenten niet bereikbaar zijn, bijvoorbeeld omdat ze in een reksysteem of kast geïnstalleerd zijn.
Raadpleeg uw geautoriseerde Rotel-dealer voor nadere informatie over infrarood emitters en repeatersystemen.
Rotel Link 23
Rotel Link wordt niet gebruikt voor RAP-1580MKII.
USB-poort op het achterpaneel 25
De achterste USB-poort biedt 5V voor het laden of het voeden van USBapparaten, waaronder streaming muziekspelers. Deze poort is niet het afspelen van audio mogelijk te maken.
De haven kan worden geconfigureerd om gevoed te blijven, zelfs wanneer de RAP-1580MKII in de standby-modus via het paneel instellingenmenu voorzijde (zie POWER MODE hieronder op pagina 116).
Deze configuratie optie kan de aangesloten apparaten aan aangedreven blijven voor gebruik met de Signal Sense-functie voor automatische power on / off controle.
Wanneer het wordt gevormd om continue stroom aan de achterzijde USB poort, de RAP-1580MKII zal extra stroom verbruiken, zelfs wanneer in de standby-modus.
RS232-aansluiting 18
Voor integratie in computerbesturingssystemen kan de RAP-1580MKII via RS232 worden bestuurd. Op de RS232-aansluiting past een standaard rechte DB-9 mannetje/vrouwtje kabel.
Netwerkaansluiting 19
De netwerkaansluiting is geschikt voor standaard RJ-45, CAT-5 kabels. Een netwerkverbinding is niet vereist voor normaal gebruik van dit apparaat. Deze verbinding is alleen maar nodig voor software-updates of voor besturing vanaf een computerbesturingssysteem.
Neem voor aanvullende informatie over de aansluitingen, bekabeling, software en besturingscodes voor het via een computer besturen van de RSP-1582 of voor software-updates contact op met uw officiële Rotel-verkoper.
AANSLUITEN
Luidsprekers
Zie afbeelding en 4
Deze Rotel receiver heeft ingebouwde eindversterkers om maximaal zeven luidsprekers te sturen: normaal, links/rechts front luidsprekers, center luidspreker, links/rechts surround (achter) luidsprekers, plus één of twee center achter luidsprekers. Er zijn daarvoor zeven paar aansluitklemmen (één paar voor elke luidspreker) waarin blanke draadeinden, spades of banaanstekkers (niet in alle landen) kunnen worden gestoken.
De luidsprekers dienen een impedantie van minimaal 4 ohm te hebben.
Elk paar aansluitingen is kleur gecodeerd voor de polariteit: rood is plus en zwart is min. De luidsprekers en de kabels zijn eveneens gemarkeerd voor de polariteit. Voor optimale prestaties dient de juiste polariteit altijd te worden aangehouden. Verbind altijd de positieve aansluiting van een luidspreker met de overeenkomstige rode aansluiting van de receiver en de negatieve aansluiting van de luidspreker met de zwarte van de receiver.
De aansluiting hebben de volgende aanduidingen: LEFT FRONT (links front), RIGHT FRONT (rechts front), LEFT SURROUND (links surround), RIGHT SURROUND (rechts surround), CENTER, CENTER BACK (center achter) LEFT (links) en CENTER BACK (center achter) RIGHT (rechts), CEILLING FRONT LEFT/RIGHT, CEILING REAR LEFT/RIGHT.
Trek de kabels van de receiver naar de luidsprekers. Neem voldoende lengte extra om de componenten te kunnen verplaatsen en bij de aansluitingen te kunnen komen. Bij gebruik van banaanstekkers verbindt u eerste de stekker met de kabel en u steekt de stekker in de aansluiting. De klem van de aansluiting dient daarvoor geheel ingedraaid te zijn (naar rechts). Gebruikt u spades, verbind die dan met de kabels. Bij het aansluiten van blanke draadeinden op de klemmen, splitst u eerst de beide aders, maak de draadeindenblank en draai de losse draadjes in elkaar. Draai de klemmen los en steek de draadeinden of de spades in de opening en draai de klem stevig vast.
Voor luidsprekeraansluiting informatie zie Audio Configuration opties in het RAP-1580MKII setup-menu.
Let erop dat geen losse draadjes een andere aansluiting of kabel raken. Nadat de luidsprekers zijn aangesloten, dient de receiver te worden geconfigureerd op de grootte en de eigenschappen van de luidsprekers in het systeem en het relatieve niveau van de luidsprekers te worden gekalibreerd met het ingebouwde testsignaal. Zie de Setup sectie van deze handleiding.
Een versterker aansluiten extern
Zie afbeelding 3
De RAP-1580MKII heeft RCA-uitgangen voor aansluiting op voorversterkers om maximaal acht (zeven bij het gebruik van XLR) luidsprekers in een 5.1 naar 7.1.4-kanaals surroundsysteem aan te sluiten. Bovendien zijn er twee subwooferuitgangen.
Om versterkers aan te sluiten, sluit u een audiokabel vanaf elke uitgangsaansluiting aan op de ingang van het versterkerkanaal dat de desbetreffende luidspreker gaat voeden. Sluit bijvoorbeeld de uitgang FRONT Laan op het versterkerkanaal dat de luidspreker linksvoor aanstuurt. Er zijn twee CENTER RCA-aansluitingen; u kunt een van die twee aansluitingen (het maakt niet uit welke) gebruiken voor een enkel middenkanaal of allebei als u twee middenkanalen hebt. Bij zes- of zevenkanaals systemen brengt u één of twee extra aansluitingen tot stand voor de kanalen voor middenachter. Deze ingangen zijn voorzien van de aanduidingen CB L1 en CB R2. Gebruik CB1 voor een enkel middenachterkanaal. Plafond of Top luidsprekers moeten worden aangesloten op de Hoogte 1 en hoogte 2 jacks.
Voor voorversterker uitgang aansluiting informatie zie Audio Configuration opties in het RAP-1580MKII setup-menu op pagina 111.
Na het aansluiten van de voorversterkeruitgangen configureert u de RAP-1580MKII voor het formaat en de stijl van de luidsprekers in uw systeem en kalibreert u de relatieve volumeniveaus van de luidsprekers. Zie het hoofdstuk Instellen in deze handleiding op pagina 109.
Een subwoofer aansluiten
Zie afbeelding 3
Om een actieve subwoofer aan te sluiten, sluit u een standaard RCA-audiokabel-aansluiting vanaf een van de twee aansluitingen met de aanduiding SUB1/2 op de ingang van de vermogensversterker van de subwoofer aan. Beide SUB-uitgangen leveren hetzelfde signaal. Als u slechts één subwoofer aansluit, kunt u een van de twee aansluitingen gebruiken. Gebruik beide aansluitingen als u twee subwoofers wilt aansluiten.
Na het aansluiten van de subwoofer configureert u de RAP-1580MKII voor het gebruik van de subwoofer en kalibreert u het relatieve volumeniveau van de subwoofer. Zie het hoofdstuk Luidsprekerniveaus instellen in deze handleiding op pagina 114.
Een dvd-, Blu-ray-speler, kabel-, satellietontvanger, spelconsole en HDTV-tuner aansluiten
Zie afbeelding 6 en 10
Bronapparaten zoals Blu-ray, dvd, satelliet, kabel etc. kunnen het beste met HDMI op de RAP-1580MKII worden aangesloten. Sluit een HDMI-kabel vanaf de uitgang van het bronapparaat op een van de HDMI-ingangen van de processor aan.
Digitale audio-aansluiting: Afhankelijk van hoe uw systeem ingesteld is, kunt u de digitale audio-aansluitingen ook aan de HDMI video-ingangen toewijzen.
Sluit de digitale uitgang van de bron op een van de ingangen DIGITAL IN OPTICAL 1-3 of DIGITAL IN COAXIAL 1-3 van de processor aan. Omdat een HDMI-kabel zowel digitale video- als digitale geluidssignalen overdraagt, is een aparte digitale audioansluiting in de meeste gevallen niet nodig.
Gebruik het INPUT SETUP-scherm om het digitale audio-ingangssignaal aan de hierboven gebruikte HDMI-video-ingangsbron toe te wijzen.
Een Blu-ray- of dvd-speler aansluiten
Zie afbeelding 6
Soms worden dvd, SACD en andere externe multichannel-processors op de processor aangesloten door gedecodeerde analoge audiosignalen via RCA-kabels te verzenden. Een dvd-speler met HDMI-uitgangen kan digitale signalen rechtstreeks naar de processor sturen die ze vervolgens decodeert.
Analoge aansluitingen: Om een Blu-ray- of dvd-speler (of een ander apparaat dat multichannel-geluidssignalen decodeert) met analoge aansluitingen aan te sluiten, sluit u audio RCA-kabels aan op de uitgangen van de speler en op de RCA-aansluitingen met de aanduiding MULTI INPUT op de RAP-1580MKII. Zorg voor een consistente aansluiting van de kanalen: sluit het rechtervoorkanaal aan op de ingang FRONT R, etc.
Afhankelijk van de configuratie van uw systeem brengt u zes aansluitingen (VOOR L & R, REAR L & R, MIDDEN en SUBWOOFER), zeven aansluitingen (door MIDDENACHTER toe te voegen) of acht aansluitingen (met twee extra MIDDENACHTER- of Verticale Hoogte-aansluitingen) tot stand.
De MULTI-ingangen zijn analoge bypassingangen die signalen rechtstreeks doorgeven aan de volumeregeling en de voorversterkeruitgangen en alle digitale signaalverwerking omzeilen.
Digitale HDMI-aansluiting: Als de speler HDMI-uitgangen heeft, kunt u gewoon een HDMI-kabel vanaf de uitgang van de speler op een van de HDMI-ingangen van de processor aansluiten. Deze kabel verzendt het videosignaal vanaf de speler samen met een digitaal geluidssignaal. Door HDMI te gebruiken voor audio en video kan de processor de multichannel-decodering afhandelen.
Een scherm aansluiten
Zie afbeelding 10
Sluit een van de HDMI-uitgangen van de RAP-1580MKII op de HDMI-ingang van uw tv-scherm aan. De RAP-1580MKII heeft twee HDMI-uitgangen. Het OSD menu is slechts via één HDMI-uitgang te zien en deze uitgang is geschikt voor retoursignalen (ARC). Deze uitgang is op het achterpaneel aangeduid met ARC/OSD.
Een cd-speler of XLR aansluiten
Zie afbeelding 8
Digitale audio-aansluiting: Sluit de uitgang van de cd-speler op een van de digitale coax- of optische ingangen van de processor aan. Gebruik het INPUT SETUP-menu om het audio-ingangssignaal aan de ingang CD toe te wijzen (CD is de standaardinstelling).
Analoge audio-aansluiting:
Optie 1: Sluit de linker en rechter analoge uitgangen van de cd-speler aan op de ingangen voor AUDIO IN met de aanduiding CD (links en rechts). Bij deze optie wordt gebruikgemaakt van de D/A-omzetter van de cd-speler. Afhankelijk van welke DSP-modus er geselecteerd is, kan het bij deze aansluitmethode nodig zijn dat het analoge signaal naar een digitaal signaal wordt omgezet om het te kunnen verwerken.
Optie 2: Als uw cd-speler (of een ander bronapparaat) XLR-uitgangsaansluitingen heeft, kunt u de XLR-ingangen op de RAP-1580MKII voor deze aansluiting gebruiken. Sluit de linker en rechter analoge XLR-uitgangen van het bronapparaat aan op de ingangen met de aanduiding BALANCED INPUT (links en rechts). Bij deze optie wordt gebruikgemaakt van de D/A-omzetter van de cd-speler. Afhankelijk van welke DSP-modus er geselecteerd is, kan het bij deze aansluitmethode nodig zijn dat het analoge signaal naar een digitaal signaal wordt omgezet om het te kunnen verwerken.
Hoewel er in principe geen video-aansluitingen zijn voor een cd-speler, kan de RAP-1580MKII een andere video-ingang aan de CD- or XLR-ingang toewijzen. De Video-opties zijn HDMI 1 t/m 8 (voor), Last Video Source, of Off (uit). De video-ingang HDMI 1 is standaard aan CD en XLR toegewezen.
Een Tuner aansluiten
Zie afbeelding 9
Digitale audio-aansluiting: Als u gebruikmaakt van een HD-radio of en andere digitale tuner, sluit u de digitale uitgang van de tuner aan op een van uitgangen DIGITAL IN OPTICAL 1 t/m 3 of DIGITAL IN COAXIAL 1 t/m 3 op de RAP-1580MKII.
OPMERKING: Standaard laat de bron Tuner niet toe dat er een digitale ingang wordt geselecteerd. Gebruik Video 1 - 8 om een tuner met een digitale ingang aan te sluiten.
Analoge audio-aansluiting: Als u gebruikmaakt van een tuner, sluit u de analoge uitgangen voor rechts en links vanaf de tuner aan op het paar audio-ingangen met de aanduiding TUNER op de RAP-1580MKII. Verbind het rechterkanaal met de ingangsaansluiting R en het linkerkanaal met de ingangsaansluiting L.
Hoewel er in principe geen video-aansluitingen zijn voor een tuner, kan de RAP-1580MKII een andere video-ingang aan de tuneringang toewijzen. De Video-opties zijn HDMI 1 t/m 8 (voor), Last Video Source, of Off (uit). De video-ingang HDMI 1 is standaard aan de tuneringang toegewezen.
Een iPod/iPhone aansluiten
Zie afbeelding 7
Sluit de iPod/iPhone op de USB-aansluiting op het voorpaneel aan.
OPMERKING: De audio-ingangen CD, PHONO, XLR, MULTI, USB, PC-USB, BLUETOOTH en TUNER zijn af fabriek op de video-ingang HDMI 1 ingesteld. Dit kan worden gewijzigd in HDMI 1 t/m 8, Last Video Source, of Off (uit).
Overzicht voorpaneel
Hieronder vindt u een kort overzicht van de bedieningselementen en functies op het voorpaneel van het apparaat. Nadere informatie over het gebruik van deze bedieningselementen vindt u elders in deze handleiding, bij de beschrijvingen van de diverse taken.
Display op voorpaneel 3
Het display op het voorpaneel laat het volledige OSD-menu van het apparaat zien. Als het OSD niet in gebruik is, laat het display het volume, de DSP-functie, de geselecteerde bron en de audiomodus zien die door het apparaat ontvangen of verwerkt worden.
Afstandsbedieningssensor z
Deze sensor ontvangt infraroodsignalen van de afstandsbediening. Blokkeer deze sensor niet.
OPMERKING: De overige toetsen en bedieningselementen op het voorpaneel worden beschreven in het hoofdstuk met het Overzicht van toetsen en bedieningselementen.
Overzicht afstandsbediening
De RAP-1580MKII wordt geleverd met een gemakkelijk te gebruiken afstandsbediening van het type RR-CX100. De RR-CX100 kan zo worden ingesteld dat infrarood codeset 1 of infrarood codeset 2 wordt gebruikt als het apparaat conflicten oplevert met andere modellen van Rotel. Druk de TUNER-toets en 1 (of TUNER en 2 voor codeset 2) tegelijkertijd in en houd ze ca. 5 seconden ingedrukt tot de achtergrondverlichting van de afstandsbediening gaat knipperen en vervolgens uit gaat en laat daarna de beide toetsen los. Hiermee wordt de afstandsbediening ingesteld op het gebruik van codeset 1 (of codeset 2 als TUNER en 2 ingedrukt worden gehouden). Het menu System in het OSD bevat een configuratie-optie om de processor op codeset 1 of codeset 2 in te stellen. De fabrieksinstelling voor de afstandsbediening en de processor is codeset 1.
Met de RR-CX100 kan ook een aangesloten cd-speler van Rotel worden bediend. De functies die dan bediend kunnen worden zijn onder andere afspelen, stoppen, pauzeren, volgend nummer, vorig nummer, snel vooruit, snel terug. U kunt deze functies activeren door de toets CD op de afstandsbediening in te drukken. Als de cd-speler is verbonden met de broningang XLR, kunt u deze functies met de XLR-toets activeren. Om de functies voor de cd-speler activeren nadat u op de XLR-toets hebt gedrukt, drukt u de toets XLR en de cijfertoets1 in en houdt u deze 5 seconden ingedrukt totdat de leds van de achtergrondverlichting gaan knipperen 2 keer. Laat de toetsen daarna weer los. Om de CD functies uitschakelen, drukt u de toets XLR en de cijfertoets0 in en houdt u deze 5 seconden ingedrukt totdat de achtergrondverlichting gaat knipperen.
De transporttoetsen werken alleen voor het bedienen van de cd-speler nadat de toets CD of XLR op de afstandsbediening wordt ingedrukt. Als er op de afstandsbediening een andere ingangsbron wordt geselecteerd, geven deze toetsen niet langer de infrarood transportcommando's voor de cd-speler.
Overzicht van toetsen en bedieningselementen
In dit hoofdstuk vindt u een basisoverzicht van de toetsen en bedieningselementen op het voorpaneel en op de afstandsbediening. U vindt gedetailleerde instructies over het gebruik van deze toetsen in de uitgebreidere aanwijzingen in de volgende hoofdstukken.
Toetsen STANDBY 1 en AAN/UIT Ⓐ
Met de STANDBY-toets op het voorpaneel en de AAN/UIT-toets op de afstandsbediening kunt u het apparaat in- en uitschakelen. De hoofdschakelaar op het achterpaneel moet in de stand AAN staan, anders werkt de standbyfunctie vanaf de afstandsbediening niet.
VOLUME-draaiknop en toetsen voor VOLUME OMHOOG/OMLAAG 4④
De toetsen voor VOLUME OMHOOG/OMLAAG op de afstandsbediening en de grote draaiknop op het voorpaneel zijn de basisbedieningselementen voor de volumeregeling. Hiermee past u het uitgangsniveau van alle kanalen tegelijk aan mute, van 1-96.
Toets DISPLAY (DISP) 12 B
Druk op deze toets om te schakelen tussen TFT en tv-weergave.
Toets MENU/SETUP 7⑦
Pijltjestoetsen en Entertoets 5①
Met de toets MENU/SETUP geeft u het OSD-instelscherm weer op het voorpaneel en het voor HDMI OSD geschikte scherm. Druk nogmaals op de toets MENU/SETUP om dit menu te deactiveren. Met de pijlen omhoog/omlaag/naar links/naar rechts en de ENTER-toets op de afstandsbediening of op het voorpaneel kunt u de verschillende menu's oproepen.
MUTE-toets 13 F
Druk eenmaal op de MUTE-toets om het geluid uit te schakelen. Dit wordt vervolgens aangegeven in het display op het voorpaneel en op het scherm. Druk de toets nogmaals in om het volume weer op het oude niveau te herstellen.
INPUT-toetsen 6 M
Met de INPUT-toetsen op het voorpaneel kunt u het menu met ingangsbronnen weergeven. U kunt de ingangsbron veranderen door de gewenste bron te selecteren met de pijltjestoetsen en op de ENTER-toets op het voorpaneel te drukken. Met de toetsen voor de verschillende ingangen op de afstandsbediening kunt u direct de bron wijzigen door op de gewenste broningang te drukken.
SUR+ -toetsen 11 B
De toets SUR+ op de afstandsbediening of op het voorpaneel laat informatie over de surroundmodus voor de actueel geselecteerde bron zien. U kunt de standaard DSP-modus voor elke bron in het Setup-menu instellen. Druk een aantal malen op de toets SUR+ om door de beschikbare DSP-modi te lopen.
Welke digitale signaalverwerkingsopties (DSP-opties) er beschikbaar zijn, is afhankelijk van welke soort broningang geselecteerd is. Niet alle DSP-opties zijn in alle analoge of digitale ingangsmodi beschikbaar.
Met andere toetsen op de afstandsbediening kunt u bepaalde DSP-modi direct oproepen.
2CH: Verandert de audiomodus in STEREO, DOWN MIX of BYPASS.
BYPASS: Er vindt helemaal geen digitale signaalverwerking (DSP) plaats.
Om de DSP-verwerking voor alternatieve DTS-dialoogopties te wijzigen, drukt u op de pijltoetsen omhoog / omlaag I op de afstandsbediening. Opties voor DTS Dialog omvatten DTS Dialog 0, DTS Dialog 3, DTS Dialog 6. Deze functie is alleen beschikbaar als de DSP is ingeschakeld en is niet actief in de Analog Bypass-modus. Instellingen zijn tijdelijk en worden niet opgeslagen na een stroomcyclus. Standaard is DTS Dialog 0.
DRC maakt wijzigingen in het dynamisch bereik van de audio mogelijk. Deze functie kan handig zijn als er een wens is om de energie van de audio-uitvoer te verminderen, zoals 's nachts een film kijken. Om de verschillende DRC-modi te selecteren, drukt u op de pijltoetsen rechts / links I op de afstandsbediening om door de DRC-instellingen te bladeren en de gewenste optie te selecteren. Opties zijn onder meer DRC Off, DRC 66%, DRC Auto en DRC Night. Verschillende opties produceren verschillende Dynamic Range-bedieningselementen. Selecteer de optie die het beste past bij uw gewenste dynamisch bereik. Deze functie is alleen beschikbaar als de DSP is ingeschakeld en niet actief in de modus Analog Bypass. Instellingen zijn tijdelijk en worden niet opgeslagen na een stroomcyclus. Standaard is DRC uit.
Toetsen voor afspelen/weergen Ⓛ
Met deze toetsen kunt u een aantal basisfuncties voor IPod/USB AUDIO bedienen, waaronder Afspelen, Stoppen, Pauzeren, Volgend nummer, Vorig nummer.
DIM-toets Ⓙ
Met deze toets kunt u de lichtsterkte van het display op het voorpaneel dimmen.
Aanpassingen die met de toets Ⓙ worden gedaan, zijn slechts tijdelijk en worden niet opgeslagen als het apparaat wordt uitgeschakeld.
Toetsen SUB, CTR, REAR Ⓑ
Met deze toetsen kunt u de luidsprekerinstelling oproepen en het uitgangsniveau van elke luidspreker in het systeem aanpassen. Met de pijlen omhoog en omlaag op de afstandsbediening kunt u de waarden wijzigen. Dit is slechts een tijdelijke wijziging. Blijvende wijzigingen brengt u aan via het menu SPEAKER LEVEL SETUP in het OSD.
MEM-toets Ⓔ
Deze toets heeft geen functie bij de RAP-1580MKII en wordt alleen gebruikt voor de voorkeuzezenders van een tunerproduct van Rotel.
LIGHT-toets Ⓗ
Als u deze toets indrukt, wordt de achtergrondverlichting van de afstandsbediening ingeschakeld. Dit kan handig zijn in een ruimte met weinig licht.
ZAKLAMP-functie ①
Als u de LIGHT-toets (N) ingedrukt houdt 3 seconden, kunt u de afstandsbediening als een soort van zaklamp gebruiken om voorwerpen te vinden in een ruimte met weinig licht, zoals een ruimte waarin men een film aan het kijken is. Het licht zal blijven branden zolang de knop ingedrukt wordt gehouden
In het algemeen worden de aangesloten digitale bronnen automatisch gedecodeerd en worden ze herkend aan de hand van een "herkenningsteken" in de digitale opname dat aan de processor doorgeeft welk decodeerformaat er gebruikt moet worden. Als er bijvoorbeeld een Dolby of DTS surroundsignaal wordt herkend, activeert de processor de juiste decoding.
De processor ook een digitaal signaal met Dolby Surround-codering herkennen (zoals de standaardsoundtrack op veel dvd's) en Dolby®-decoding activeren. Bovendien kunt u via het INPUT SETUP-menu een standaard surrou ndmodus instellen voor elke ingang (zie het hoofdstuk Instellen in deze handleiding). In combinatie met de automatische herkenning van Dolby Digital en DTS zorgt deze standaard surroundinstelling ervoor dat het gebruik van de surroundmodi van de processor volledig automatisch wordt.
Voor stereobronnen zoals CD en Tuner zou u de BYPASS/STEREO-modus als standaard voor 2-kanaals weergave kunnen selecteren of DSP als u muziekbronnen liever met surroundgeluid hoort.
OPMERKING: Een digitaal signaal dat de processor binnenkomt, zal herkend en op de juiste wijze gedecodeerd worden. Op een Blu-ray met meer soundtracks kan het echter nodig zijn de speler voor het gewenste signaal en coderingstype in te stellen. Het kan bijvoorbeeld nodig zijn het menusysteem van de speler te gebruiken om de gewenste Dolby Digital of DTS soundtrack selecteren.
Handmatig een surroundmodus kiezen
Voor gebruikers die liever zelf de surroundmodi instellen, beschikken de afstandsbediening en het voorpanel over toetsen waarmee handmatig een surroundmodus kan worden geselecteerd die niet automatisch herkend wordt, of waarmee, in sommige gevallen, een automatische instelling kan worden onderdrukt.
U moet de via het voorpaneel en/of afstandsbediening beschikbare handmatige instellingen gebruiken om de volgende geluidsformaten af te spelen:
- Standaard 2-kanaals stereo (luidsprekers links en rechts, en afhankelijk van de luidspreker-instellingen ook subwoofer) zonder surround-signaalverwerking.
- Dolby Digital 5.1- of DTS-opnamen als een 'downmix' over twee kanalen afspelen.
-
Dolby 3-kanaals stereo (links/rechts/midden) uit 2-kanaals opnamen.
-
5-kanaals, 7-kanaals, 9-kanaals of 11-kanaals stereo uit 2-kanaals opnamen.
- Andere modi beschikbaar zijn, afhankelijk van de systeemconfiguratie en actieve bronmateriaal.
- PCM 2-kanaals (niet 96kHz) digitale signalen kunnen worden onderdrukt en omgeschakeld naar Dolby 3-Stereo, 5CH Stereo, 7CH Stereo, 9CH Stereo, 11CH Stereo, Dolby Atmos, DTS Neural:x en Stereo.
U kunt de surroundmodus veranderen door op de toets SUR+ op de afstandsbediening of het voorpaneel te drukken en daarmee de beschikbare opties te doorlopen. Met de toets 2CH op de afstandsbediening worden alle multichannel-signalen geschikt gemaakt voor afspelen als 2-kanaals stereo.
OPMERKING: Niet alle surroundmodi zijn voor alle surround bronformaten beschikbaar. Het signaal van de ingangsbron bepaalt welke surroundopties er beschikbaar zijn en geselecteerd kunnen worden.
Digitale Audio
U kunt deze opnamen weergeven in de modi Stereo, 2-CH Stereo, Dolby 3-Stereo, 5-CH Stereo, 7-CH Stereo, 9-CH Stereo, 11-CH Stereo, Dolby Atmos, DTS Neural:x.
Alle instellingen voor lagetonenbeheer (luidsprekerformaat, subwoofer en crossover) zijn van kracht bij digitale stereo-ingangssignalen.
U kunt de surroundmodus veranderen door op de toets SUR+ op de afstandsbediening of het voorpaneel te drukken en daarmee de beschikbare surroundopties te doorlopen. Met de toets 2CH op de afstandsbediening worden alle multichannel-signalen geschikt gemaakt voor afspelen als 2-kanaals stereo.
OPMERKING: Niet alle surroundmodi zijn voor alle surround bronformaten beschikbaar. Het signaal van de ingangsbron bepaalt welke surroundopties er beschikbaar zijn en geselecteerd kunnen worden.
Analoge stereo
Deze soort opname omvat alle conventionele stereosignalen vanaf de analoge ingangen van de processor, waaronder analoge geluidssignalen uit cd-spelers, FM-tuners etc.
Voor analoge stereo-ingangssignalen moet u kiezen hoe u ze door de processor wilt laten verwerken. De analoge bypass-modus is één optie. In deze stand wordt het stereosignaal rechtstreeks naar de volumeregeling en de uitgangen geleid. Deze stand is zuivere 2-kanaals stereo en alle digitale schakelingen worden dan omzeild. Geen van de functies voor lagetonenbeheer, luidsprekerniveau-instellingen, EQ-instellingen of vertragingsinstellingen is actief. Er is geen subwooferuitgang. Er wordt rechtstreeks een signaal met het volledige bereik naar de luidsprekers links- en rechtsvoor gestuurd.
Als alternatief kan een DSP-modus worden ingeschakeld, deze zet de analoge ingangssignalen in digitale signalen om en stuurt ze door de digitale processors in de RAP-1580MKII. Kunnen alle functies actief zijn, inclusief de instellingen voor lagetonenbeheer, crossovers, subwooferuitgangen, EQ-instellingen etc. In deze modus kunt u diverse surroundmodi selecteren, waaronder Stereo, 2-CH Stereo, Dolby 3-Stereo, 5-CH Stereo, 7-CH Stereo, 9CH Stereo, 11CH Stereo, Dolby Atmos, DTS Neural:x.
U kunt de surroundmodus veranderen door op de toets SUR+ op de afstandsbediening of het voorpaneel te drukken en daarmee de beschikbare surroundopties te doorlopen.
OPMERKING: Niet alle surroundmodi zijn voor alle surround bronformaten beschikbaar. Het signaal van de ingangsbron bepaalt welke surroundopties er beschikbaar zijn en geselecteerd kunnen worden.
BASISFUNCTIONS
In dit hoofdstuk worden de basisbedieningselementen van de RAP-1580MKII en de afstandsbediening behandeld.
Ingangen kiezen
U kunt alle mogelijke broningangen voor geluid en/of video selecteren: VIDEO 1 - 8, CD, PHONO, XLR, MULTI INPUT, USB, PC-USB, BLUETOOTH of TUNER.
U kunt de broningangen op uw eigen voorkeuren aanpassen door in het menu INPUT SETUP aan te geven welke HDMI-ingang als videobron moet worden gebruikt. De ingangen Video 1 t/m 8 kunnen ook zo worden geconfigureerd dat ze alle analoge en digitale geluidsbronnen accepteren. Standaard is de geluidsbron ingesteld op HDMI Audio.
Als u de broningang hebt geconfigureerd, kunt u met de INPUT-toetsen de gewenste ingangen kiezen.
- Druk op de INPUT-toets op het voorpaneel 6 en ga met behulp van de pijltjestoetsen naar de geselecteerde broningang, zoals CD, Tuner, Video 1 etc., en druk daarna op ENTER.
- Met de toets voor het kiezen van de broningang op de afstandsbediening Ⓜ kunt u de gewesnte bron kiezen:
USB/iPod gebruiken
iPod/iPhone-aansluiting 10
- Met de juiste USB-kabel kunt u een iPod/iPhone op de USB-ingang op de voorkant van de RAP-1580MKII aansluiten.
- De iPod/iPhone streamt digitale muzieksignalen naar het apparaat. Vanaf de iPod/iPhone kunt u de af te spelen muziek selecteren en het afspelen bedienen.
- Het scherm van de iPod/iPhone blijft actief zolang de iPod/iPhone op het apparaat is aangesloten.
Toetsen voor het besturen van het afspelen/weergeven Ⓛ
De 'transportfuncties' zijn tijdens het afspelen vanaf de afstandsbediening beschikbaar. Deze functies zijn onder andere afspelen, stoppen/pauzeren, volgende nummer, vorige nummer.
Bluetooth
Bluetooth-verbinding
Met de Bluetooth-functie kunt u draadloos muziek streamen vanaf uw apparaat, zoals een mobiele telefoon, waarop Bluetooth is ingeschakeld.
Selecteer de ingang BLUETOOTH (BT) op de RAP-1580MKII. Activeer Bluetooth op uw apparaat (mobiele telefoon etc.) en laat het apparaat naar andere Bluetooth-apparaten zoeken. Selecteer "Rotel RAP-1580MKII" en maak er verbinding mee. Zodra de verbinding is gemaakt, kun u muziek gaan streamen naar de RAP-1580MKII.
OPMERKING: De Bluetooth-functie op de RAP-1580MKII Bluetooth is compatibel met APTX. Dit stelt u in staat muziek met een verliesloze cd-kwaliteit te streamen.
OPMERKING: Bij sommige Bluetooth-apparaten moet u opnieuw verbinding maken met de RAP-1580MKII als het apparaat uitgeschakeld is geweest. Mocht zich dit voordoen, doorloop dan de bovenstaande stappen om opnieuw verbinding te maken.
PC-USB op de achterkant
PC-USB-aansluiting op de achterkant
In de USB-ingang met de aanduiding PC-USB op de achterkant past een type-B USB-stekker. Deze ingang accepteert PCM-geluidssignalen die vanaf uw computer worden verzonden, tot een resolutie van 24 bits/192kHz.
INSTELLEN
De Rotel RAP-1580MKII beschikt over twee soorten informatiedisplays om u te helpen het systeem te bedienen. Het eerste bestaat uit eenvoudige statusmeldingen die op het tv-scherm verschijnen als er primaire instellingen (Volume, Ingang etc.) worden gewijzigd.
OPMERKING: Op het scherm staat displays zijn alleen beschikbaar op de HDMI-ingangen 4 - 8.
Er is te allen tijde een uitgebreider OSD-menusysteem beschikbaar door op de toets SETUP Ⓗ op de afstandsbediening of de toets MENU 7 op het voorpaneel te drukken. Deze OSD-menu's leiden u door het configuratieen instelproces van de RAP-1580MKII. De instellingen die u tijdens het configureren aanbrengt worden als standaardinstellingen in het geheugen opgeslagen en u hoeft deze instellingen niet opnieuw aan te brengen als u het apparaat gewoon gaat gebruiken.
U kunt de OSD-menu's op verschillende talen instellen. Voorin deze handleiding is de standaard Engelstalige versie van alle hoofdmenu's te zien. Als uw taal beschikbaar is, worden die menu's in de instructies getoond. Als u nu eerst de standaardtaal Engels naar een andere taal wilt omstellen, ga dan naar de instructies voor het menu SYSTEM SETUP verderop in deze handleiding. Vanuit dit menu kunt u de displaytaal wijzigen.
Basisinformatie over het menu
Pijltjestoetsen
De volgende toetsen op de afstandsbediening worden gebruikt om te navigeren in het OSD-menu
SETUP-toets: Druk deze toets in om het HOOFDMENU weer te geven. Als u op deze toets drukt terwijl er al een menu zichtbaar is, sluit u daarmee het OSD en keert u terug naar normale bediening.
Pijltjes omhoog en omlaag: Met deze toetsen kunt u omhoog of omlaag lopen in de lijsten met menu-opties die u op de OSD-schermen ziet.
Pijltjes naar links en naar rechts: Met deze toetsen kunt u de actuele instellingen voor een geselecteerde menu-optie op OSD-schermen wijzigen.
ENTER-toets: Druk op ENTER om een instelling te bevestigen.
BACK-toets: Druk op BACK om terug te gaan naar het vorige menu.
Hoofdmenu
Het hoofdmenu (MAIN MENU) biedt toegang tot OSD-schermen voor diverse configuratieopties. U bereikt het hoofdmenu door de toets SETUP Ⓗ op de afstandsbediening of de toets MENU 7 op het voorpaneel in te drukken. U kunt naar het gewenste menu gaan door de cursor met de pijltjes omhoog/omlaag op de afstandsbediening of op het voorpaneel te verplaatsen en op de toets ENTER op de afstandsbediening of het voorpaneel te drukken. Druk nogmaals op de toets SETUP/MENU of selecteer "EXIT" op het OSD-scherm om het instellen te beëindigen en het apparaat weer gewoon te gaan gebruiken.
Ingangen configureren
Een belangrijke stap bij het instellen van het apparaat is de verschillende broningangen met behulp van de INPUT SETUP-schermen instellen. Door deze ingangen te configureren kunt u standaardinstellingen aanbrengen, waaronder de soort ingangsaansluiting, de gewenste surroundmodus, uw eigen benamingen die in de schermen verschijnen als er een bron wordt geselecteerd en nog veel meer. De volgende OSD-menu's worden gebruikt om de ingangen te configureren.
Ingangen instellen
Met het INPUT SETUP-menu kunt u de broningangen configureren; u opent dit menu via het hoofdmenu. Het scherm biedt de volgende opties die u kunt selecteren door de cursor met de pijltjes omhoog/omlaag op de gewenste regel te plaatsen:
SOURCE: U kunt deze ingang anders instellen zodat er een specifiek ingangssignaal wordt gekozen voor het configureren(CD, TUNER, VIDEO 1 t/m 8, USB, PC-USB, XLR, PHONO, MULTI INPUT & BLUE TOOTH).
NAME: De naam van de bron kan naar eigen voorkeur worden aangepast. U kunt bijvoorbeeld VIDEO1 de naam "TV" geven. De standaardnaam bij NAME is dezelfde naam als die bij de SOURCE wordt aangegeven. Plaats de cursor op deze optie en druk op ENTER op de afstandsbediening of het voorpaneel. U gaat dan naar het submenu SOURCE NAME EDIT.
- Druk op de pijltjes naar links/rechts op de afstandsbediening of op het voorpaneel om de eerste letter te veranderen door de lijst met beschikbare tekens te doorlopen.
- Druk op de toets ENTER op de afstandsbediening of het voorpaneel om die letter te bevestigen en naar de volgende positie te gaan.
- Herhaal stap 1 en 2 totdat u alle acht de tekens hebt ingevoerd. Met de laatste keer dat u nu op de ENTER-toets drukt, slaat u de nieuwe aanduiding op. Of selecteer de knop "←" op het scherm om de invoer te bevestigen als u minder dan acht tekens wilt invoeren.
VIDEO INPUT: Hiermee selecteert u de videobron die u op het tv-scherm wilt laten weergeven. Wijs deze ingang aan een broncomponent toe die u hebt aangesloten; u kunt hiervoor kiezen uit HDMI 1 t/m 7 en HDMI Font. Voor bronnen die alleen geluid afgeven (zoals een cd-speler) zou u in principe OFF selecteren, zodat er geen beeld wordt weergegeven. U kunt de videobron ook instellen op "LAST Video Source" (Laatste) zodat de vorige videobron niet wordt gewijzigd als u naar de opgegeven video-ingang schakelt. Deze functie is handig als u alleen maar het geluid wilt veranderen en u de laatst weergegeven videobron wilt blijven bekijken.
AUDIO INPUT: Wijst een fysieke ingangsaansluiting toe voor gebruik voor de bron die wordt getoond in de eerste regel van het menu. Dit kan OPTICAL 1-3, COAXIAL 1-3, HDMI Audio, TUNER, MULTI INPUT, XLR, PHONO, CD, BLUETOOTH, USB, PC-USB, AUX, ARC of Off zijn.
OPMERKING: U kunt optische, coaxiale, XLR en CD ingangen toewijzen aan de ingangsbron CD of Video 1 t/m 8. Audio-ingangen is niet beschikbaar voor de XLR, PHONO, TUNER, MULTI INPUT, BLUETOOTH of USB-ingang bron.
2.0 kan het nodig zijn de pc-driver te installeren. Meer informatie kunt u vinden in het hoofdstuk over PC USB in deze handleiding.
TRIGGER OUTPUT: De RAP-1580MKII heeft drie 12V triggeruitgangen (met de aanduidingen 1 t/m 3) die een signaal van 12V DC leveren om andere componenten in te schakelen. Met deze menu-optie worden bepaalde 12V triggeruitgangen ingeschakeld als de aangegeven ingangsbron geselecteerd wordt. U kunt de ingang VIDEO 1 bijvoorbeeld zo instellen dat die de 12V trigger voor uw dvd-speler inschakelt. U kunt elke willekeurige combinatie van triggeruitgangen voor elke bron programmeren.
- Plaats de cursor op de optie "TRIGGER OUTPUT" en druk op de ENTER-toets op de afstandsbediening of het voorpaneel.
- Druk op de pijltjes omhoog/omlaag op de afstandsbediening of op het voorpaneel om de eerste positie van blanco naar 1 te veranderen (en zo TRIGGER 1 voor die bron te activeren) en gebruik de pijltjes naar links/rechts om naar de volgende positie te gaan.
- Herhaal dit totdat alle drie de posities naar wens zijn ingesteld. Met de laatste keer dat u nu op de ENTER-toets drukt, bevestig u uw keuze.
OPMERKING: De 12V trigger-uitgang 1 is standaard ingesteld om te worden ingeschakeld voor alle ingangsbronnen. Je kan het uitschakelen van de stappen als hierboven.
DEFAULT MODE: Met de instelling DEFAULT MODE kunt u een standaard surroundmodus instellen voor elke broningang. Deze standaardinstelling wordt gebruikt tenzij het bronmateriaal automatische decodering van een specifiek type triggert of tenzij de standaardinstelling tijdelijk wordt onderdrukt door de toetsen voor de surroundmodi op het voorpaneel of de afstandsbediening.
Opties voor de standaard-surroundmodi zijn: Dolby 3 Stereo, 5-kanaals stereo, 7-kanaals stereo, 9-kanaals stereo, 11-kanaals stereo, Dolby ATMOS Surround, DTS Neural: X, Analog Bypass (alleen voor een analog ingangssignaal) en Source Dependent (bronafhankelijk).
OPMERKING: De meeste soorten digitale discs of bronmateriaal worden meestal automatisch herkend en de juiste decodering wordt geactiveerd zonder dat enige handeling of instelling vereist is.
Aangezien Dolby en DTS-bronnen automatisch herkend en gedecodeerd worden, geeft de standaardinstelling meestal aan het apparaat aan hoe dit een 2-kanaals stereosignaal moet verwerken. U kunt bijvoorbeeld instellen dat uw CD-ingang automatisch 2-kanaals stereo weergeeft, de standaardinsteliling voor ingangen voor dvd en een spelcomputer op Dolby surroundmateriaal instellen en de TUNER-ingang standaard op 5 Channel Stereo instellen.
In sommige gevallen kan de standaardinstelling handmatig worden onderdrukt met de toets SUR+ op de afstandsbediening of het voorpaneel, of met de toetsen 2CH, PLCM, BYPASS op de afstandsbediening. Zie het hoofdstuk over Handmatig selecteren van surroundmodi in deze handleiding voor nadere informatie over welke instellingen onderdrukt kunnen worden.
AUDIO DELAY: Wordt ook wel de "lipsynchronisatie-vertraging" genoemd. Deze instelling vertraagt het geluidssignaal voor een ingang met de aangegeven waarde die past bij de video-ingang. Deze functie kan nuttig zijn als het videosignaal meer wordt vertraagd dan het geluidssignaal, hetgeen soms het geval is bij opgeschaalde digitale tv-processors.
De beschikbare instellingen lopen van 0 ms tot 500 ms, in stappen van 10 ms. De instelling wordt voor elke ingang apart opgeslagen en is vervolgens de standaard audiovertraging elke keer dat de ingang in kwestie geselecteerd wordt.
LEVEL ADJUST: Met deze functie kunt u het volumeniveau lager instellen dan dat van de andere ingangen. Deze functie is handig voor bronnen waarvan het volume altijd hoger is dan dat van andere bronnen in het systeem.
Geldige instellingen zijn onder andere: 0 - -6, in stappen van 0.5 dB.
FIXED GAIN: Hiermee wordt een vast versterkingsvolume ingesteld voor een bepaalde ingang. U kunt deze functie inschakelen door met de toets LEFT (links) of RIGHT (rechts) het gewenste vaste volume te selecteren voor USB, PC-USB, Bluetooth, coaxche 1-3 of optische 1-3. Als deze functie is ingeschakeld en een ingang met een vast ingesteld volume geselecteerd wordt, wordt de geluidssterkte onmiddellijk op het opgegeven niveau ingesteld.
Geldige instellingen zijn onder andere: VARIABLE (variabel), 1-96 (vast 1 tot 96).
Dirac: De Dirac Live pc- of Mac-applicatie biedt ruimte-egalisatie van de RAP-1580MKIIIMKII. Stel uw RAP-1580MKII als volgt in:
- Configureer de audioconfiguratie-instelling zodat deze overeenkomt met het audiosysteem dat u gebruikt voor kalibratie. Beschikbare opties zijn onder meer 5.1, 5.1.2, 5.1.4, 7.1, 7.1.2, 7.1.4.
- Configureer de luidsprekerconfiguratie-instelling zodat deze verder overeenkomt met het audiosysteem dat u gebruikt voor kalibratie. Beschikbare opties voor elk paar luidsprekers zijn Groot, Klein, Geen. Raadpleeg voor meer details het gedeelte Luidsprekerconfiguratie in deze handleiding.
- Sluit de meegeleverde netwerkkabel aan op de netwerkpoort op het achterpaneel. Ga naar het menu Netwerkconfiguratie, navigeer naar het submenu IP-adresmodus om de IP-modus in te stellen op DHCP (standaard) of Statisch. Ga vervolgens naar het menu Netwerkinstellingen weergeven om te controleren of het netwerk correct werkt.
OPMERKING: Broningangen ondersteunen Dirac-verwerking, inclusief analoge, digitale en HDMI-audio. De modus Analog Bypass schakelt de Dirac-filters niet in wanneer deze is geconfigureerd als de standaardmodus of is geselecteerd als de audioverwerkingsmodus voor analoge bronnen.
Bezoek www.rotel.com/dirac om de Dirac Live voor Pc- of Mac-applicatie te downloaden. Volg daarna de instructies op het scherm om de Dirac Live-app op uw computer te installeren. Sluit de meegeleverde kalibratiemicrofoon of je eigen microfoon aan op de USB-aansluiting van je computer. Start de Dirac Live-app.
OPMERKING: Een gekwalificeerde USB-verlengkabel kan indien nodig worden gebruikt voor de meegeleverde microfoon. De verlengde lengte van de kabel mag maximaal 2 meter (6 voet) bedragen.
De RAP-1580MKII kan maximaal 6 unieke Dirac-filters opslaan. Elk filter kan zijn eigen naam en instellingen hebben, waardoor verschillende luistermodi mogelijk zijn. Filters kunnen worden toegewezen aan individuele broningangen via het menu Input Setup.
Raadpleeg voor meer informatie over het configureren van Dirac de Dirac Quick Start Guide op www.rotel.com/dirac.
Druk op de toets SETUP op de afstandsbediening of op de toets MENU op het voorpaneel om het menu af te sluiten en de normale bediening te hervatten.
Multi Input-ingangen instellen
Als de bron MULTI INPUT geselecteerd wordt in het menu INPUT SETUP, veranderen de opties die beschikbaar zijn. Dit is omdat deze ingangen directe analoge ingangen zijn en de digitale signaalverwerking van het apparaat omzeilen. De opties AUDIO INPUT, DEFAULT MODE en AUDIO DELAY zijn niet beschikbaar aangezien dit digitale verwerkingsfuncties zijn die niet beschikbaar zijn voor de bron MULTI INPUT.
Auido configureren
Audio instellen
De AUDIO CONFIGURATION menu con fi guren de versterker en voorversterker RCA-uitgangen. Het scherm biedt opties van 5.1 tot 7.1.4 met meerdere interne en externe versterkeropties. Na de gewenste configuratie selecteren van de luidspreker uitgangen en voorversterker RCA uitgang audiosignalen verbindingen worden weergegeven voor maximaal 12 kanalen.
OPMERKING: Sommige uitgangen zijn alleen beschikbaar via de voorversterker RCA-uitgangen en vereisen een externe versterker.
Luidsprekers en geluidsweergave configureren
Dit deel van het instelproces betreft aspecten van de geluidsweergave, zoals het aantal luidsprekers, lagetonenbeheer waaronder subwoofer-crossovers, gelijke uitgangsniveaus instellen voor alle kanalen, vertragingsinstellingen en parametrische EQ.
Inzicht in het configureren van luidsprekers
Hometheater-systemen verschillen wat betreft het aantal luidsprekers en de lagetonencapaciteit van die luidsprekers. Deze processor biedt surroundmodi die zijn afgestemd op systemen met verschillende aantallen luidsprekers en functies voor lagtonenbeheer die basininformatie naar de luidspreker(s) sturen die het beste in staat is of zijn om die informatie af te handelen - zoals subwoofers en/of grote luidsprekers. Voor optimale prestaties moet u de processor laten weten hoeveel luidsprekers uw systeem heeft en hoe u het laag erover wilt verdelen.
In de onderstaande configuratie-instructies wordt verwezen naar GROTE en KLEINE luidsprekers. Dit gaat meer om de gewenste configuratie van het laag dan om hun fysieke formaat. Gebruik de instelling LARGE (Groot) met name voor luidsprekers waarmee u diepe lagetonensignalen wilt laten horen. Gebruik SMALL (Klein) voor luidsprekers die erbij gebaat zouden zijn als hun laag naar luidsprekers zou worden gestuurd die daarvoor beter geschikt zijn. Het systeem voor lagtonenbeheer leidt de basininformatie weg van alle KLEINE luidsprekers en stuurt die naar de GROTE luidsprekers en/of de SUBWOOFER. Het kan handig zijn om LARGE te lezen als "met het volle bereik" en SMALL als "met een high-pass filter".
- Vijf GROTE luidsprekers en een subwoofer: Voor dit systeem is het omleiden van de lage tonen (of 'bass redirection') niet nodig. Alle vijf de luidsprekers geven de normale lage tonen weer die op de desbetreffende kanalen zijn opgenomen. De subwoofer geeft alleen de lage tonen van het normale-kanaal weer. Intussen stelt het normale laag hogere eisen aan de capaciteiten van de andere luidsprekers en van de versterkers waardoor die worden aangestuurd.
- GROTE voor-, midden-, surroundluidsprekers, geen subwoofer: Het normale laag van de voor-, midden- en surroundkanalen wordt op de desbetreffende luidsprekers afgespeeld.
- Allemaal KLEINE luidsprekers en een subwoofer: De normale lage tonen van alle kanalen worden omgeleid naar de subwoofer. De subwoofer handelt ALLE lage tonen in het systeem af. Deze configuratie biedt een aantal voordelen: zware lage tonen worden weergegeven door de luidspreker die daarvoor het best geschikt is, de hoofdluidsprekers kunnen een hoger volume weergeven met minder vervorming en er is minder versterkervermogen nodig. Deze configuratie zou moeten worden gebruikt bij boekenkast- of kleinere hoofdluidsprekers. Hij is ook in sommige gevallen iets om te overwegen bij vloerstaande voorluidsprekers. Deze configuratie levert voordelen op als het systeem met minder zware vermogensversterkers wordt aangestuurd.
- GROTE voorluidsprekers, KLEINE midden- en surroundluidsprekers, en een subwoofer: De normale lage tonen uit de KLEINE midden- en surroundluidsprekers wordt omgeleid naar de GROTE voorluidsprekers en de subwoofer. De GROTE voorluidsprekers laten hun eigen, normale lage tonen horen, plus het omgeleide laag van de KLEINE luidsprekers. De subwoofer geeft het laag van de omgeleide lage tonen van alle andere kanalen. Dit zou een passende configuratie kunnen zijn bij een paar zeer krachtige voorluidsprekers die door een grote vermogensversterker worden aangestuurd. Een mogelijk nadeel van
gemengde configuraties met zowel GROTE als KLEINE luidsprekers is dat de lagetonenrespons van kanaal tot kanaal wel eens minder constant zou kunnen zijn dan bij een configuratie met alleen maar KLEINE luidsprekers.
OPMERKING: Als alternatieve configuratie met een satelliet-/subwooferpakket als voorluidsprekers, dient u de aanwijzingen van de fabrikant van de luidsprekers te volgen en de high-level ingangen van de actieve subwoofer rechtstreeks op de voorluidsprekeruitgangen van uw versterker aan te sluiten en de satellieten op de eigen crossover van de subwoofer aan te sluiten. In deze opstelling zouden de luidsprekers worden aangemerkt als GROOT en zou de subwooferinstelling voor alle surroundmodi OFF (Uit) zijn. Er gaat geen informatie verloren omdat het systeem de basinformatie naar de GROTE voorluidsprekers omleidt. Hoewel deze configuratie ervoor zorgt dat de satellietluidsprekers op de juiste wijze werken doordat de eigen crossovers van de luidsprekers worden gebruikt, zijn er enkele nadelen wat betreft de kalibratie van het systeem en zou dit in het algemeen niet de voorkeursconfiguratie zijn.
Luidsprekerconfiguratie
Het menu SPEAKER CONFIGURATION wordt gebruikt om de RAP-1580MKII te configureren voor gebruik met uw specifieke luidsprekers en om de juiste configuratie voor het lagtonenbeheer te bepalen, zoals beschreven in het overzicht hiervoor. U opent het menu vanuit het hoofdmenu (MAIN menu).
De volgende luidsprekeropties zijn beschikbaar:
FRONT SPEAKERS (Small/Large): Kies de instelling "Large" om de voorluidsprekers lage tonen (volledig bereik) te laten weergeven. Kies de instelling "Small" om het normale laag van deze luidsprekers weg te leiden en naar een subwoofer te leiden (met een high-pass filter).
CENTER SPEAKER(S) (Large/Small/None): Selecteer de instelling "Large" (niet beschikbaar bij KLEINE voorluidsprekers) om de middenluidspreker het laag (volledig bereik) te laten weergeven. Selecteer de instelling "Small" als uw middenluidspreker een beperkte capaciteit heeft voor lage tonen of als u het laag liever naar de subwoofer (high-pass) stuurt. Selecteer de instelling "None" (Geen) als uw systeem geen middenluidspreker heeft (de surroundmodi verdelen alle informatie van het middenkanaal automatisch in gelijke mate tussen de twee voorluidsprekers, en simuleren daarmee als het ware een middenkanaal).
SURROUND SPEAKERS (Large/Small/None): Selecteer de instelling "Large" (niet beschikbaar bij KLEINE voorluidsprekers) om de surroundluidsprekers lage tonen (volledig bereik) te laten weergeven. Selecteer de instelling "Small" (high-pass) als uw achterluidsprekers een beperkte capaciteit hebben voor lage tonen of als u het laag liever naar een subwoofer stuurt. Als uw systeem geen surroundluidsprekers achter heeft, selecteer dan de instelling "None" (Geen) (er worden dan surroundkanalen aan de voorluidsprekers toegevoegd, zodat er niets van de opname verloren gaat).
SUBWOOFER (Yes/Max/No): De instelling "Yes" (Ja) is de standaardinstelling als uw systeem een subwoofer heeft. Heeft uw systeem geen subwoofer, kies dan "No" (Nee). Selecteer de instelling "Max" voor een maximale weergave van het laag, waarbij de normale lage tonen zowel door de subwoofer als door alle GROTE luidsprekers in het systeem geduplicateerd worden.
OVERHEAD / HOOGTE (Boven / Hoogte Voor / Hoogte Achter / Beide Hoogte): Selecteer de optie die past bij de installatie van uw luidsprekers. Opties zijn onder meer Overhead, Height Front (hoogteluidsprekers vooraan), Height achteraan (hoogteluidsprekers achterin), Both Height (hoogteluidsprekers vooraan en achteraan). Standaard is overhead.
CENTER BACK (1Large/1Small/2Large/2SmaN/None): Sommige systemen hebben één of twee extra surroundluidsprekers voor middenachter. Selecteer de instelling "Large" (Groot) (niet beschikbaar bij KLEINE voor- en surroundluidsprekers) om uw middenachterluidspreker(s) het laag te laten weergeven. Gebruik "llarge" als u één middenachterluidspreker hebt (6.1) of "2Large" (7.1) als u twee middenachterluidsprekers (7.1) hebt. Selecteer de instelling "Small" ("1Small" voor één luidspreker, "2Small" voor twee luidsprekers) als uw middenachterluidsprekers een beperkte capaciteit hebben voor lage tonen of als u het laag liever naar een subwoofer stuurt. Heeft uw systeem geen luidsprekers voor middenachter, selecteer dan de instelling "None" (Geen).
CEILING FRONT SPEAKERS (Large/Small/None): Selecteer de instelling "Large" (niet beschikbaar bij KLEINE voorluidsprekers) om de surroundluidsprekers lage tonen (volledig bereik) te laten weergeven. Selecteer de instelling "Small" als uw achterluidsprekers een beperkte capaciteit hebben voor lage tonen of als u het laag liever naar een subwoofer stuurt.
CEILING REAR SPEAKERS (Large/Small/None): Selecteer de instelling "Large" (niet beschikbaar bij KLEINE voorluidsprekers, KLEINE plafond voorluidsprekers, KLEINE surround luidspreker) om de surroundluidsprekers lage tonen (volledig bereik) te laten weergeven. Selecteer de instelling "Small" als uw achterluidsprekers een beperkte capaciteit hebben voor lage tonen of als u het laag liever naar een subwoofer stuurt.
ADVANCED: De luidsprekerconfiguratie is meestal een algemene instelling voor alle surroundmodi die slechts eenmaal hoeft te worden uitgevoerd. Voor speciale omstandigheden biedt de processor echter de optie de luidsprekerconfiguratie voor elke surroundmodus apart in te stellen. Selecteer de regel ADVANCED SETUP in het menu en druk op ENTER om naar het menu ADVANCED SPEAKER SETUP te gaan dat in het volgende onderdeel wordt beschreven.
Om een instelling in het menu SPEAKER CONFIGURATION te wijzigen plaatst u de cursor met de pijltjes omhoog/omlaag op de gewenste regel en gebruikt u de pijltjes naar links/rechts om door de beschikbare instellingen te lopen. Om terug te keren naar het hoofdmenu selecteert u "BACK" in het OSD-menu en drukt u op de ENTER-toets of de toets BACK. Druk op de toets SETUP/MENU of selecteer "EXIT" op het OSD-scherm om het instellen te beeindigen en het apparaat weer gewoon te gaan gebruiken.
Geavanceerde luidsprekerconfiguraties
In de meeste gevallen is de hierboven beschreven standaardconfiguratie voor de luidsprekers een algemene instelling die voor alle surroundmodi gebruikt kan worden. De processor biedt echter de mogelijkheid om deze instellingen naar eigen voorkeur in te stellen voor drie verschilende modi: Dolby, DTS en Stereo. U zou bijvoorbeeld de Dolby- en DTS-modi kunnen instellen voor 5.1-kanaals geluid, terwijl de modus Stereo een configuratie met twee luidsprekers, met of zonder subwoofer, oplevert. Bovendien kunt u in het menu ADVANCED SPEAKER SETUP een aangepaste high-pass crossoverfrequentie instellen voor de voor-, midden-, surround- en surround- achterluidsprekers.
OPMERKING: In de meeste systemen leveren de standaardinstellingen van dit menu de meest voorspelbare resultaten en de meeste gebruikers hoeven geen instellingen te veranderen. Verander deze instellingen niet als u niet exact weet hoe lagtonenbeheer werkt en er geen goede reden is waarom u een aangepaste configuratie nodig zou hebben. Ga anders verder naar het volgende onderwerp: het instellen van de subwoofer.
De beschikbare instellingen in het menu ADVANCED SPEAKER SETUP zijn de volgende:
SPEAKER (Front/Center/Surround/Center back/Ceiling front/Ceiling rear/Subwoofer): Selecteer de luidsprekerset die u met uw eigen instellingen wilt configureren.
CROSSOVER (40Hz/50Hz/60Hz/70Hz/80Hz/90Hz/100Hz/120Hz/150Hz/200Hz/OFF): Deze instelling voor het high-pass en low-pass crossoverpunt is alleen maar actief voor instellingen voor KLEINE luidsprekers en de subwoofer. De eerste keer dat u het menu ADVANCED SPEAKER SETUP opent, wordt het actuele crossoverpunt op deze regel getoond. Het is dan ingesteld op de fabriekswaarde van "100Hz". Verander de waarde van deze regel alleen maar als u de luidspreker in kwestie een ander crossoverpunt wil geven. Deze instelling is ALLEEN van invloed op omgeleide lage tonen.
OPMERKING: Bij de instelling "OFF" (alleen beschikbaar voor de subwoofer) wordt er een signaal met volledig signaal naar uw subwoofer gestuurd, zodat u het ingebouwde low-pass filter ervan kunt gebruiken.
OPMERKING: Als een luidspreker is ingesteld op "Large" in het menu SPEAKER SETUP of in dit menu, heeft de crossover-instelling geen effect omdat, per definitie, een GROTE luidspreker het volledige bereik weergeeft, zonder het laag om te leiden naar de subwoofer en zonder crossover. Bovendien is de instelling CROSSOVER niet beschikbaar voor de MULTI INPUT.
DOLBY (Default/Large/Small/None): Stelt de actuele luidspreker (die in de eerste regel wordt weergegeven) in op Large, Small of None en onderdrukt daarmee de instelling uit het menu SPEAKER SETUP. Als u de instelling voor het luidsprekerformaat wilt gebruiken die is ingesteld in het menu SPEAKER SETUP selecteert u "Default". De instelling "None" is niet beschikbaar voor VOORLUIDSPREKERS.
DTS (Default/Large/Small/None): Dezelfde opties als hierboven voor Dolby beschreven, maar deze instellingen zijn ALLEEN van toepassing bij DTS-decodering.
STEREO (Default/Large/Small/None): Dezelfde opties als hierboven voor Dolby beschreven, maar deze instellingen zijn ALLEEN actief in de surroundmodus STEREO.
Voor de subwoofer worden de bovenstaande selecties voor DOLBY, DTS en STEREO "Yes/No/Default". De subwoofer wordt op "Default" (Standaard) ingesteld als de voorluidsprekers worden ingesteld op "Default" en hij zou op "Yes" worden ingesteld als de voorluidsprekers worden ingesteld op "Small".
OPMERKING: Als de voorluidsprekers worden ingesteld op het gebruik van de standaardinstellingen in het menu ADVANCED SPEAKER SETUP, zijn de specifieke "Large/Small/None" instellingen voor DOLBY, DTS of STEREO niet beschikbaar voor de andere luidsprekers. Deze luidsprekers maken gebruik van de standaardinstellingen.
Subwoofer instellen
Met deze vijf regels kunt u de instelling van het subwooferniveau, zoals vastgelegd in het menu Speaker Level Setup (zie volgende onderdeel) voor elke specifieke surroundmodus onderdrukken.
DOLBY:
DTS:
STEREO:
MULTI LPCM:
MULTI INPUT:
Ga met de pijltjes omhoog/omlaag naar de specifieke surroundmodus en gebruik de pijltjes naar links/rechts om het subwooferniveau aan te passen voor de geselecteerde surroundmodus. De opties bestaan uit een bereik aan instellingen van -9 dB tot +9 dB en MAX (+10 dB). Een instelling van 0 dB betekent dat de surroundmodus in kwestie de masterinstelling voor het subwooferniveau zal gebruiken. Elke andere instelling is een aanpassing aan de masterinstelling. Een aanpassing van -2 dB voor een bepaalde surroundmodus betekent echter dat het subwooferniveau 2 dB stiller zal zijn dan het master-subwooferniveau als die surroundmodus geselecteerd wordt. Gebruik deze subwooferniveau-instellingen om het relatieve uitgangsvermogen voor het laag voor verschillende surroundmodi aan te passen. Als het master-subwooferniveau veranderd wordt, neemt het niveau voor alle surroundmodi toe of af.
Wij adviseren u alle surroundmodi in eerste instantie in te stellen op de standaardwaarde van 0 dB tijdens het kalibreren van de luidsprekerniveaus van het systeem en gedurende een gewenningsperiode daarna. Als u na verloop van tijd meer verschillende bronmaterialen hebt beluisterd, merkt u wellicht dat de subwoofer bij bepaalde surroundmodi altijd te veel of te weinig laag te horen geeft. Gebruik in dit geval deze menu-instellingen om elke surroundmodus naar eigen voorkeur aan te passen. In het algemeen zouden individuele instellingen voor elke surroundmodus niet nodig moeten zijn als het master-subwooferniveau naar behoren (d.w.z. niet te luid) wordt ingesteld.
Om terug te keren naar het hoofdmenu selecteert u "BACK" op het OSD-scherm of drukt u op de toets BACK op de afstandsbediening of het voorpaneel.
Luidsprekerniveau instellen
OPMERKING: Als u uw systeem zo hebt geconfigureerd dat er twee middenachterluidsprekers worden gebruikt, vindt u een extra regel in het menu waarmee u de twee middenachterluidsprekers CENTER BACK RIGHT en CENTER BACK LEFT apart kunt afstellen.
Dit menu gebruikt gefilterde testtonen met roze ruis om gelijke volumeniveaus in te stellen voor alle luidsprekers (LINKSVOOR, MIDDEN, RECHTSVOOR, SURROUND RECHTS, MIDDENACHTER RECHTS, PLAFOND VOORZIJDE RECHTS, PLAFOND ACHTER RECHTS, PLAFOND VOORZIJDE LINKS, PLAFOND ACHTER LINKS, MIDDENACHTER LINKS, SURROUND LINKS en SUBWOOFER) voor een goede surroundweergave. Als u de uitgangsniveaus met de testprocedure instelt, levert dit de meest nauwkeurige afstelling op waarbij digitaal surroundsound-materiaal zo wordt weergegeven als het bedoeld was en dit is een belangrijke stap bij het kalibreren van het systeem.
U kunt dit menu vanuit elke surroundmodus behalve BYPASS met elke ingang behalve MULTI INPUT openen om de kalibratie met behulp van de testtonen uit te voeren. Open het OSD-menusysteem en selecteer SPEAKER LEVEL SETUP uit het MAIN MENU om dit scherm te bereiken.
Als u het menu SPEAKER LEVEL SETUP opent, hoort u dat er een testtoon uit de geselecteerde luidspreker komt. Selecteer verschillende luidsprekers door de cursor met pijltjes omhoog/omlaag naar de gewenste regel te verplaatsen. De testtoon verschuift naar de geselecteerde luidspreker.
Ga op de normale luisterlocatie zitten en verplaats de testtoon naar de verschillende luidsprekers. Gebruik de ene luidspreker als referentie en luister of er luidsprekers zijn die duidelijk harder of zachter klinken. Als dat het geval is, stel dan de niveaus van die luidspreker omhoog of omlaag bij (in stappen van 0,5 dB) met de pijltjes naar links/rechts. Blijf overschakelen tussen de luidsprekers en bijstellen totdat alle luidsprekers hetzelfde volume hebben.
Om terug te keren naar het hoofdmenu selecteert u "BACK" in het OSD-menu of drukt u op de toets BACK. Druk op de toets SETUP/MENU of selecteer "EXIT" op het OSD-scherm om het instellen te beëindigen en het apparaat weer gewoon te gaan gebruiken.
Kalibreren met een geluidsdrukmeter:
Het systeem met een geluidsdrukmeter, in plaats van op het oor, kalibreren levert meer nauwkeurige resultaten op en verbetert de prestaties van het systeem aanzienlijk. Goedkope geluidsdrukmeters zijn overal in de handel verkrijgbaar en de procedure is snel en gemakkelijk uit te voeren.
Zowel Dolby als DTS schrijven een standaardkalibratieniveau voor alle zalen voor om zeker te stellen dat soundtracks kunnen worden afgespeeld op het volumeniveau dat de regisseur van de film voor ogen had. Dit referentieniveau zou ertoe moeten leiden dat gesproken dialogen op een realistisch niveau voor normaal spreken worden weergegeven waarbij de luidste pieken in een individueel kanaal op ongeveer 105 dB liggen. De testtonen van de
RAP-1580MKII worden gegenereerd op een nauwkeurig niveau (-30 dBFs) ten opzichte van het luidst mogelijke digitaal opgenomen geluid. Op het Dolby- of DTS-referentienieau zouden deze testtonen een uitslag van 75 dB op een geluidsdrukmeter te zien moeten geven.
Stel de wijzer van de meter in op 70 dB bij een trage respons (SLOW) en C-weging, en houd de meter op uw luisterpositie van uw lichaam af (dit is gemakkelijker te doen als u de geluidsdrukmeter op een camerastatief monteert). U kunt de geluidsdrukmeter tijdens het meten op de verschillende luidsprekers richten; het is echter gemakkelijker om de meter in een vaste positie te plaatsen, waarbij de meter naar het plafond gericht is. Waarschijnlijk levert dit ook meer consistente resultaten op.
Verhoog de master-volumeregeling op het apparaat totddat de meter 75 dB (+5 dB op de schaalaanduiding van de meter) aangeeft als de testtoon door een van de voorluidsprekers wordt afgespeeld. Stel vervolgens de individuele kanalen voor de individuele luidsprekers, inclusief de subwoofer, via het menu SPEAKER LEVEL SETUP op dezelfde waarde van 75 dB op de geluidsdrukmeter in.
OPMERKING: Vanwege meterwegingscurves en door de ruimte veroorzaakte effecten kan het feitelijke niveau van de subwoofer iets hoger zijn dan wat u meet. Om dit te compenseren stelt Dolby voor de subwoofer een aantal dB lager in te stellen bij het kalibreren met een geluidsdrukmeter (d.w.z. de subwoofer zo instellen dat de meter een waarde van 72 dB aangeeft in plaats van 75 dB). Uiteindelijk moet het juiste subwooferniveau op basis van persoonlijke voorkeur worden vastgelegd. Sommige mensen geven de voorkeur aan een instelling hoger dan 75 dB voor filmsoundtracks. Overdreven baseffecten gaan ten koste van een goede combinatie met de hoofdluidsprekers en belasten de subwoofer en de versterker van de subwoofer overmatig. Als u kunt horen dat het laag van de subwoofer afkomt, is het subwooferniveau waarschijnlijk te hoog ingesteld. Muziek kan handig zijn voor het fijnafstellen van het subwooferniveau aangezien te zware lage tonen dan al snel opvallen. De juiste instelling werkt in het algemeen goed voor muziek en voor filmsoundtracks.
Onthoud de instelling van de master-volumeregeling die tijdens deze kalibratie gebruikt is. Om een Dolby Digital- of DTS-soundtrack op het referentievolumeniveau af te spelen, hoeft u alleen maar terug te keren naar die volume-instelling. Let op: in een home-theateromgeving vinden de meeste mensen deze instelling te luid. Laat uw eigen oren bepalen hoe luid u de soundtracks van films wilt afspelen en pas de master-volumeregeling daarop aan. Ongeacht uw luisterniveaus is het raadzaam een geluidsdrukmeter te gebruiken om alle luidsprekers in het systeem op een gelijk niveau in te stellen.
DE LUIDSPREKER AFSTANDEN/VERTRAGING INSTELLEN
| SPEAKER DISTANCE SETUP | ROTEL | |
| FRONT LEFT : 10.00 FT 3.05M | ||
| CENTER : 10.00 FT 3.05M | ||
| FRONT RIGHT : 10.00 FT 3.05M | ||
| SURROUND RIGHT : 10.00 FT 3.05M | ||
| CENTER BACK RIGHT : 10.00 FT 3.05M | ||
| CEILING FRONT RIGHT : 10.00 FT 3.05M | ||
| CEILING REAR RIGHT : 10.00 FT 3.05M | ||
| CEILING REAR LEFT : 10.00 FT 3.05M | ||
| CEILING FRONT LEFT : 10.00 FT 3.05M | ||
| CENTER BACK LEFT : 10.00 FT 3.05M | ||
| SURROUND LEFT : 10.00 FT 3.05M | ||
| SUBWOOFER : 10.00 FT 3.05M | ||
| BACK | ||
In het menu SPEAKER DISTANCE SETUP, dat u vanuit het hoofdmenu bereikt, kunt u de vertraging voor individuele luidsprekers instellen. Dit zorgt ervoor dat het geluid van alle luidsprekers tegelijkertijd op de luisterpositie aankomt, zelfs als niet alle luidsprekers zich op dezelfde afstand van de luisteraar
bevinden. Stel een langere vertraging in voor luidsprekers die zich dichter bij de zitplek bevinden en stel een kortere vertraging in voor luidsprekers op grotere afstand van de zitplek.
Met deze Rotel-processor zijn de vertragingstijden voor de verschillende luidsprekers erg gemakkelijk in te stellen. U hoeft alleen maar de afstand vanaf uw zitplek tot elke luidspreker in uw systeem te meten. Voer de gemeten afstand in de regel voor elke luidspreker in. Het menu voorziet in een regel voor elke in uw systeem geconfigureerde luidspreker en is geschikt voor instellingen tot 10,6 meter in stappen van 0,075 m, waarbij elke stap overeenkomt met een extra vertraging van 0,25 ms.
Om een instelling te wijzigen plaatst u de cursor met de pijltjes omhoog/omlaag op de gewenste regel en gebruikt u de pijltjes naar links/rechts om de vertraging te verhogen of verlagen. Om naar het hoofdmenu terug te keren drukt u op de toets BACK of selecteert u "BACK" in het OSD-menu. Druk op de toets SETUP/MENU of selecteer "EXIT" op het OSD-scherm om het instellen te beëindigen en het apparaat weer gewoon te gaan gebruiken.
Diverse instellingen
Systeeminstelling
Via dit menu SYSTEM SETUP, dat u bereikt vanuit het hoofdmenu (MAIN), kunt u diverse instellingen aanpassen, zoals:
LANGUAGE: Hier kunt u een taal selecteren voor de OSD-menuschermen.
OPMERKING: Het OSD ALLEEN bevat Engels, Frans, Duits, Spaans en Italiaans.
IR REMOTE CODESET: De RAP-1580MKII heeft twee infrarood codesets en deze kunnen worden aangepast als de infrarood codes tot een conflict met andere producten van Rotel leiden.
OPMERKING: Na het veranderen van de IR REMOTE CODESET moet u ook de afstandsbediening aanpassen om hem te kunnen blijven gebruiken. Druk de TUNER-toets en 1 (of TUNER en 2 voor codeset 2) tegelijkertijd in en houd ze ca. 5 seconden ingedrukt tot de achtergrondverlichting van de afstandsbediening gaat knipperen en vervolgens uit gaat en laat daarna de beide toetsen los. Hiermee wordt de afstandsbediening ingesteld op het gebruik van codeset 1 (of codeset 2 als TUNER en 2 ingedrukt worden gehouden).
PEQ FUNCTION: Hiermee schakelt u de PEQ-functie aan of uit.
DISPLAY: Hiermee stelt u in welke informatie er wordt getoond op het hoofdscherm van de OSD en front TFT-schermen. De mogelijke instellingen zijn "Off", "HDMI Only", "TFT Only" of "HDMI And TFT".
TFT BRIGHTNESS: Hiermee stelt u de helderheid van het TFT-display op het voorpaneel in. Het instelbereik is -10 tot +10.
NETWORK WAKE UP: In- of uitschakelen stroom aan en uitschakelen via het netwerk verbinding. Schakel deze functie voor gebruik met geautomatiseerde systemen met behulp van IP-controle.
OPMERKING: Wanneer Network Wakeup is geconfigureerd voor ingeschakeld, zal de RAP-1580MKII extra vermogen in de standby-modus verbruikt.

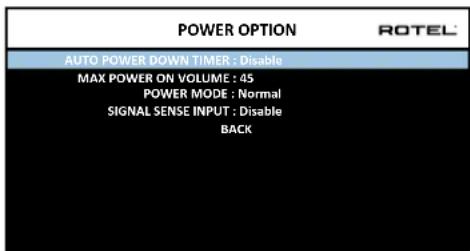

POWER OPTION: De toegang tot de configuratie van Auto Power Down Timer, Max Power On Volume, Power Mode en Signal Sense Input.
AUTO POWER DOWN TIMER: Hier kunt u instellen hoe lang het apparaat van stroom voorzien wordt als het niet meer gebruikt wordt. De RAP-1580MKII schakelt automatisch op standby nadat hij gedurende de hier ingestelde tijd niet gebruikt is. De fabrieksinstelling is Disable.
Mogelijke instellingen zijn: Disable, 1 Hour, 2 Hours, 4 Hours.
OPMERKING: Voor sommige regio's moet de timerinstelling van de AUTOMATIC POWER OFF timer 20 minuten zijn. Dit kan in het Instellingenmenu worden gewijzigd in een van de beschikbare opties. Neem voor vragen over de automatische uitschakelinstellingen contact op met uw erkende Rotel-dealer.
OPMERKING: Sommige producten kunnen ANALOG-signaalingangen niet detecteren en het apparaat kan worden uitgeschakeld als er geen digitale audiobron wordt gedetecteerd of gebruikersactie met de afstandsbediening of het voorpaneel. Analoge ingangssignaaldetectie is niet beschikbaar voor alle modellen, waardoor het toestel per abuis kan worden uitgeschakeld. In dit geval moet de timer voor automatisch uitschakelen zijn DISABLE.
MAX POWER ON VOLUME: Geeft een maximumvolumeniveau aan dat telkens als het apparaat wordt ingeschakeld moet worden toegepast; van 20 dB tot 70 dB, in stappen van 1 dB.
POWER MODE: Maakt het mogelijk de RAP-1580MKII via de netwerkpoor te bedienen als hij op een automatiseringssysteem is aangesloten. Het stroomverbruik is hoger in de stand Quick Power. Als besturing via het netwerk niet nodig is, selecteer dan de stand Normal Power. Deze functie is vergelijkbaar met de Wake Up optie Network. De fabrieksinstelling is 'Normal'.
Mogelijke instellingen zijn: Normal, Quick.
OPMERKING: Als de POWER MODE is ingesteld op Quick, de RAP-1580MKII zal extra stroom verbruikt in de standby-modus.
OPMERKING: Sommige regio's beperken de hoeveelheid toegestaan standby-energieverbruik en de POWER MODE-functie is niet beschikbaar. Gebruik in dit geval de RS232-verbinding om het Rotelproduct te bedienen. Neem voor vragen over de beschikbaarheid van de Power-optie contact op met uw erkende Rotel-dealer.
SIGNAL SENSE: Controleer of er een digitaal audiosignaal aanwezig is op de ingang die is ingesteld als Signal Sense-ingang. Als deze ingang als actieve luisterbron geselecteerd is, monitort de RAP-1580MKII de digitale gegevensstroom op audiosignalen. Als er 10 minuten lang geen audiosignaal wordt waargenomen, schakelt de RAP-1580MKII over naar de stand Signal Sense Standby. Als de RAP-1580MKII in de stand Signal Sense Standby staat en er wel weer een audiosignaal wordt herkend op de Signal Sense-ingang, schakelt de versterker automatisch weer in. U kunt deze functie uitschakelen door de optie OFF te selecteren. Dit is de standaard fabrieksinstelling.
OPMERKING: Als de RAP-1580MKII via de afstandsbediening naar stand-by wordt geschakeld, werkt de Signal Sense-functie pas weer als de versterker heeft gemerkt dat er tenminste 10 minuten lang geen geluidssignaal is ontvangen. Hiermee wordt voorkomen dat de versterker onmiddellijk weer wordt ingeschakeld als er nog een geluidssignaal wordt afgespeeld.
OPMERKING: Als het signaal SENSE functie is geactiveerd, de RAP-1580MKII zal extra stroom verbruikt in de stand Signal Sense Standby staat.
OPMERKING: Vanwege lokale voorschriften voor stroomverbruik is de functie Signal Sense niet in alle markten beschikbaar.

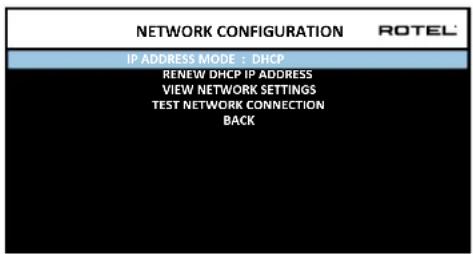

NETWORK CONFIGURATION: Hiermee wordt de netwerkconfiguratie voor het apparaat ingesteld. In de meeste systemen moet IP ADDRESS MODE worden ingesteld op DHCP. Uw router kan dan automatisch een IP-adres toewijzen aan de RAP-1580MKII. Als uw netwerk met vaste IP-adressen werkt, stelt u IP ADDRESS MODE in op Static. Voor een vast of STATIC IP-adres moet u met de hand de gegevens voor het IP-adres, Subnet Mask, Gateway en DNS in het submenu IP ADDRESS CONFIGURATION invoeren.
SOFTWARE INFORMATION: Geeft aan welke software momenteel in het apparaat geïnstalleerd is. Hier worden de softwareversies voor MAIN, DSP en STANDBY getoond. Er is ook een optie om op software-updates te controleren. Via deze functie kan het apparaat op internet naar software-updates zoeken. Het netwerk moet op de juiste wijze geconfigureerd worden. Als alternatief kunt u ook de software via de USB-ingang op het voorpaneel laden. Neem voor meer informatie over het updaten van de software contact op met uw officiële Rotel-verkoper.
RESTORE FACTORY DEFAULT: Hiermee worden de originele fabrieksinstellingen van het apparaat hersteld. Alle door de gebruiker aangebrachte instellingen worden gewist.
OPMERKING: Let op: als u de RAP-1580MKII op de fabrieksinstellingen terug stelt worden alle geconfigureerde opties gewist en door de oorspronkelijke fabrieksinstellingen vervangen.
VIDEO SETUP
Via het menu VIDEO SETUP kunt u de HDMI-uitgang voor high-definition beeldapparaten configureren. Zie het hoofdstuk HDMI INPUTS & OUTPUTS in deze handleiding.
STANDBY VIDEO SOURCE: De opties zijn "Disable" (Uitschakelen), "HDMI 1-7", "HDMI Front", of "Last" (Laatste). Stel dit in op de bron die u normaal gesproken zou gebruiken zonder dat het geluid door de RAP-1580MKII loopt. In de standby-stand geeft de RAP-1580MKII de HDMI video- en geluidssignalen aan de tv door.
FAST AUDIO SYNC: Met deze functie kan het HDMI-geluid sneller worden gesynchroniseerd met de RAP-1580MKII. Er kan slechts 1 ingang worden geselecteerd voor deze functie.
OPMERKING: Sommige bronapparaten bieden niet de timing-eisen om deze functie goed te laten werken en kan statisch geluid veroorzaken voordat de audio wordt gehoord.
OSD FORMAT: De HDMI On Screen Display output-resolutie kan worden gewijzigd van 480p tot 576p. De standaardwaarde is 480p.
Druk op de toets BACK of selecteer "BACK" op het OSD-scherm om het menu VIDEO SETUP af te sluiten en terug te keren naar het hoofdmenu.
Problemen oplossen
De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als de versterker geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:
Het apparaat wordt niet ingeschakeld
- Controleer of het netsnoer op het achterpaneel is aangesloten en in een stopcontact is gestoken.
- Controleer of de hoofdschakelaar op het achterpaneel in de stand AAN staat.
Geen geluid uit ingangsbronnen
- Controleer of MUTING uitgeschakeld is en het VOLUME niet op een te lage stand staat.
- Als dat niet het gebruik van de RAP-1580MKII interne eindversterker kanalen, controleer of de voorversterkeruitgangen op een vermogensversterker zijn aangesloten en de versterker ingeschakeld is.
- Controleer of de de speakers aangesloten en goed zijn ingesteld.
- Controleer of de broningangen zijn aangesloten en goed zijn ingesteld.
Geen geluid uit digitale bronnen
- Controleer of de digitale ingangsaansluiting aan de juiste broningang is toegewezen en of de broningang zo is ingesteld dat de digitale ingang wordt gebruikt in plaats van een analoge ingang.
- Controleer de configuratie van het digitale bronapparaat om zeker te stellen dat de digitale uitgang geactiveerd is.
Geen geluid uit bepaalde luidsprekers
- Controleer alle aansluitingen tussen de vermogensversterker en de luidsprekers.
- Controleer de configuratie-instellingen van de luidsprekers (Speaker Configuration) in de menu's met instellingen (Setup).
Geen video-uitgang
- Controleer of het tv-scherm goed is aangesloten en controleer de toewijzingen van de ingangen.
- Controleer of de resolutie van de broningang en de tv-uitgang compatibel met elkaar zijn. Een 4K bron kan slechts een 4K monitor gezonden.
- HDMI-kabels mogen maximaal 5 meter lang zijn.
- Bij het bekijken van een 3D-bron moet u controleren of het weergavescherm geschikt is voor 3D-weergave.
Beeld en geluid komen niet overeen
- Controleer of voor elke ingang de juiste videobron is geselecteerd.
- Controleer of de de groepsvertraging (lipsynchroon) niet verkeerd is ingesteld.
Klik- of plopgeluiden bij het schakelen van ingangen
- Om een maximale geluidskwaliteit te behouden maakt het apparaat gebruik van relais. Het is normaal dat de relais tijdens het schakelen mechanisch klikken.
- Als u tussen verschillende HDMI-bronnen schakelt, kunnen er vertragingen optreden omdat er een "handshake" voor tweeweg HDMI-communicatie tussen de bron en het scherm tot stand moet worden gebracht. De tijd die nodig is voor de handshake varieert afhankelijk van welke apparatuur is aangesloten.
Bedieningselementen werken niet
- Controleer of de batterijen in de afstandsbediening nog nieuw genoeg zijn.
- Controleer of de infrarood sensor op het voorpaneel niet geblokkeerd is. Richt de afstandsbediening op de sensor.
- Controleer of de sensor geen sterk infrarood licht (zonlicht, halogeenverlichting etc.) ontvangt.
- Trek de stekker van het apparaat uit het stopcontact, wacht 30 seconden en steek de stekker weer in. Het apparaat wordt dan gereset.
- Controleer of de codesets in de afstandsbediening en de RAP-1580MKII op dezelfde codeset zijn ingesteld, dus allebei op Codeset 1 of allebei op Codeset 2.
Specificaties
Audio
Continu uitgangsvermogen
1k Hz, THD < 0,05%, 4 ohms 200 watt/kan 2 kanalen aangedreven
1k Hz, THD < 0,05%, 4 ohms 140 watt/kan 7 kanalen aangedreven
1k Hz, THD < 0,05%, 8 ohms 135 watt/kanl 2 kanalen aangedreven
20 - 20kHz, THD < 0,05%, 8 ohms 100 watt/kan 7 kanalen aangedreven
Totale harmonische vervorming (THD) <0,05%
Intermodulatievervorming (60 Hz : 7 kHz, 4:1) <0,05%
Frequentierespons
Phono ingang 20 Hz - 20k Hz, ± 1 dB Analoge bypass 10 Hz - 100k Hz, ± 1 dB Digitale ingang 20 Hz - 20k Hz, ± 0.5 dB
Dempingsfactor (1k Hz, 8 ohm) 230
Signaal-ruisverhouding (A-gewogen) Analoge bypass 100 dB Digitale ingang 96 dB
Gevoeligheid/Impedantie ingang
Phono 3.85 mV / 47k ohm
Lijn 300 mV / 100k ohm Balansniveau 600 mV / 100k ohm
Uitgangsniveau voorversterker 1,2 V
Digitale audio LPCM (up to 192kHz, 24-bit) Dolby
Dolby DTS-HD Master Audio. DTS X Dirac Live LE
Video
Video
Ondersteuning van kleurruimte sRGB, YCbCr 4:2:2, YCbCr 4:4:4 Ondersteuning van diepe kleuren 24-bit, 30-bit, 36-bit HMDI Inputs/Outputs 8 ingangen met 3 ondersteunen HDCP 2.2
2 uitgangen ondersteunen HDCP via het ARC-kanaal.
Algemeen
Stroomverbruik 1100 watt 0,5 watt (standby) Benodigd vermogen (AC) 120 volt, 60 Hz (Amerikaanse versie) 230 volt, 50Hz (EG-versie)
BTU 2800 BTU/h Afmetingen (B x H x D) 431 x 192 x 470 mm Hoogte voorpaneel 4U/177 mm Gewicht 22,8 kg
"Made for iPod" en "Made for iPhone" betekent dat een elektronisch accessoire specifiek is ontworpen voor aansluiting op respectievelijk een iPod of een iPhone en dat door de ontwikkelaar is verklaard dat aan de prestatienormen van Apple wordt voldaan. Apple is niet verantwoordelijk voor de werking van een dergelijk apparaat noch voor het al dan niet voldoen ervan aan de veiligheidsnormen en wet- en regelgeving. Let op: als dit accessoire in combinatie met een iPod of iPhone wordt gebruikt, kan dit van invloed zijn op de draadloze prestaties.
iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc. en geregistreerd in de Verenigde Staten en andere landen.
Made for
iPod
iPhone
Dolby
Alle specificaties zijn correct op het moment van drukken. Rotel behoudt zich het recht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.
Rotel en het Rotel Hifi-logo zijn gedeponeerde handelsmerken van The Rotel Co., Ltd. Tokio, Japan.
Sommario
- APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
- Belangrijke veiligheidsaanwijzingen
- Opmerking
- FCC-informatie
- Over Rotel
- Videofuncties
- Audiofuncties
- Surroundfuncties
- Overige functies
- Uitpakken
- Plaatsing
- Overzicht van de aansluitingen
- HDMI-in- en uitgangen
- HDMI IN video-ingangen 1 t/m 7 de Achterkant 16
- HDMI-INGANG AAN DE VOORKANT 9
- HDMI-monitoruitgangen 15
- Audio-in- en uitgangen
- Phono-ingang 30
- Tuneringang 30
- Cd-ingang 30
- BALANCED INPUT-aansluiting 28
- MULTI INPUT-aansluiting 32
- Voorversterkeruitgang 35
- Digitale ingangen 14
- USB-ingang voor pc 17
- USB-ingang op het voorpaneel 10
- Overige aansluitingen
- Voedingsingang 36
- Hoofdschakelaar 26
- 12V TRIG-triggeruitgang 20
- REM IN-aansluiting 21
- IR OUT-aansluitingen 22
- Rotel Link 23
- USB-poort op het achterpaneel 25
- RS232-aansluiting 18
- Netwerkaansluiting 19
- AANSLUITEN
- Luidsprekers
- Een versterker aansluiten extern
- Een subwoofer aansluiten
- Een dvd-, Blu-ray-speler, kabel-, satellietontvanger, spelconsole en HDTV-tuner aansluiten
- Een Blu-ray- of dvd-speler aansluiten
- Een scherm aansluiten
- Een cd-speler of XLR aansluiten
- Analoge audio-aansluiting:
- Een Tuner aansluiten
- Een iPod/iPhone aansluiten
- Overzicht voorpaneel
- Display op voorpaneel 3
- Afstandsbedieningssensor z
- Overzicht afstandsbediening
- Overzicht van toetsen en bedieningselementen
- Toetsen STANDBY 1 en AAN/UIT Ⓐ
- VOLUME-draaiknop en toetsen voor VOLUME OMHOOG/OMLAAG 4④
- Toets DISPLAY (DISP) 12 B
- Toets MENU/SETUP 7⑦
- Pijltjestoetsen en Entertoets 5①
- MUTE-toets 13 F
- INPUT-toetsen 6 M
- SUR+ -toetsen 11 B
- Toetsen voor afspelen/weergen Ⓛ
- DIM-toets Ⓙ
- Toetsen SUB, CTR, REAR Ⓑ
- MEM-toets Ⓔ
- LIGHT-toets Ⓗ
- ZAKLAMP-functie ①
- Handmatig een surroundmodus kiezen
- Digitale Audio
- Analoge stereo
- BASISFUNCTIONS
- Ingangen kiezen
- USB/iPod gebruiken
- iPod/iPhone-aansluiting 10
- Toetsen voor het besturen van het afspelen/weergeven Ⓛ
- Bluetooth
- Bluetooth-verbinding
- PC-USB op de achterkant
- PC-USB-aansluiting op de achterkant
- INSTELLEN
- Basisinformatie over het menu
- Pijltjestoetsen
- Hoofdmenu
- Ingangen configureren
- Ingangen instellen
- Multi Input-ingangen instellen
- Auido configureren
- Audio instellen
- Luidsprekers en geluidsweergave configureren
- Inzicht in het configureren van luidsprekers
- Luidsprekerconfiguratie
- Geavanceerde luidsprekerconfiguraties
- Subwoofer instellen
- Luidsprekerniveau instellen
- Kalibreren met een geluidsdrukmeter:
- DE LUIDSPREKER AFSTANDEN/VERTRAGING INSTELLEN
- Diverse instellingen
- VIDEO SETUP
- Problemen oplossen
- Het apparaat wordt niet ingeschakeld
- Geen geluid uit ingangsbronnen
- Geen geluid uit digitale bronnen
- Geen geluid uit bepaalde luidsprekers
- Geen video-uitgang
- Beeld en geluid komen niet overeen
- Klik- of plopgeluiden bij het schakelen van ingangen
- Bedieningselementen werken niet
- Specificaties
- Audio
- Continu uitgangsvermogen
- Frequentierespons
- Gevoeligheid/Impedantie ingang
- Video
- Algemeen
- Sommario
Merk : ROTEL
Model : RAP-1580MKII
Categorie : Home cinema
