BRUKSANVISNING CTT3801V Elvita

Läs bruksanvisningen noga innan du använder produkten.

Spara bruksanvisningen för framtida bruk.

Risk för elektrisk stöt 5

Risk för personskada 5

Risk för egendomsskada 5

Avfallshantering av produkt 5

Installation 6

Transport 6

Placering 6

Nivåinställning 6

Strömförsörjning 6

Instruktioner och råd 7

Översikt 8

Beskrivning av delar 8

Extern dränering av kondensvatten 8

Montering av extern dräneringslang: 8

Använda 9

Kontrollpanelen 9

Programväljaren 10

10

10

10

Funktionsknappar 11

Programtabell vikt/funktioner 12

Rengöring och regelbundet underhåll 13

Tömma vattenbehållaren 13

Rengöra övre luddfiltret 13

Rengöra nedre luddfiltret 13

Rengöra värmeväxlaren (bakom nedre luddfiltret) 13

Felsökning 14

Tekniska specifikationer 15

Tekniska data 16

Säkerhetsinformation

Torksymboler

Innan du använder torktumlaren, kontrollera att materialet i kläderna tål torktumling och var uppmärksam på följande symboler:

Torkning Tål torktumling Tål ej torktumling Torkas ej
Hångtorkning Dropptorkning Plantorkning Torka i skuggan
Kemtvätt Ej kemtvätt		Tål alla vätskor vid kemtvätt	Tål inte kemtvätt med starkare vätskor än perkloretylen

För att förhindra personskador på dig själv och andra samt egendomsskador krävs det att du följer säkerhetsanvisningarna.

• Denna produkt tillhör kategori för elektriska apparater och får endast användas för torkning av textilier som har tvättats med vatten i hushållet. laktta nödvändig elsäkerhet vid användning!
• Får endast anslutas till ett korrekt jordat vägguttag. Avsäkrad för 10 amp belastning.
• Torktumlaren har en maxkapacitet, överträd inte denna.
• Torka inte smutsiga kläder i torktumlaren.
• Kläder med fläckar av matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel ska tvättas i varmt vatten med extra mycket tvättmedel innan de torkas i torktumlaren.

Säkerhetsinformation

• Den sista delen av torkprogrammet sker utan värme (nedkylningsfas), för att den torkade tvätten ska lämnas i en temperatur som säkerställer att den inte skadas.
• Se till att ventilationen i rummet är god
• Utblåsningsluften får inte ledas in i ett utsug som används för enheter som förbränner gas eller andra bränslen.
• Håll husdjur borta från enheten.
• Klädesplagg med oljefläckar får EJ torktumlas
• Enheten måste stå upprätt vid normal användning eller underhåll.
• Avlägsna alla föremål från klädernas fickor, t.ex. tändare och tändstickor.
• Denna enhet får användas av barn från 8 år och äldre samt av personer med nedsatt fysisk förmåga, nedsatt hörsel/syn, nedsatt mental förmåga eller som saknar erfarenhet endast under överinseende av behörig person eller om de ges anvisningar om hur enheten används på ett säkert sätt och de förstår alla risker som föreligger. Barn får inte leka med enheten. Rengöring och underhåll får utföras av barn endast under överinseende av vuxen person.
• Om strömkabeln är skadad ska den ersättas av tillverkaren, tillverkarens servicerepresentant eller annan behörig person för att undvika fara.
• Denna enhet får endast användas inomhus.
• Barn under 3 år får endast vistas i närheten av enheten om de hålls under ständig uppsikt.

Säkerhetsinformation

Risk för elektrisk stöt

1. Dra inte ut stickkontakten genom att dra i sladden.
2. Håll inte i stickkontakten med blöta händer.
3. Skada inte strömkabeln eller stickkontakten.

Risk för personskada

1. Torktumlaren får inte demonteras.
2. Ställ inte torktumlaren ovanpå en tvättmaskin utan monteringsbeslag.
3. Luta dig inte mot torktumlarens öppna lucka.
4. Placera inte några föremål på torktumlaren som kan orsaka brand, t.ex. stearinljus eller kokplattor.

Risk för egendomsskada

1. Torktumlarens angivna kapacitet får inte överskridas.
2. Använd inte torktumlaren utan filterlucka eller bottenfilter.
3. Torka inte kläder som inte har centrifugerats.
4. Installera inte torktumlaren i fuktiga eller våta utrymmen där den kan utsättas för vattenstänk.
5. Koppla från strömmen vid rengöring och underhåll och undvik att spruta vatten direkt på maskinen.

Avfallshantering av produkt

Enligt lag måste elektriska och elektroniska anordningar avfallshanteras på återvinningsstation (vissa delar måste återvinnas). Elektriska och elektroniska anordningar som är märkta med en återvinningssymbol måste fraktas till återvinningsstation när de ska avfallshant

Transportera torktumlaren med försiktighet. Lyft inte i några framskjutande delar på maskinen. Maskinens lucka får inte användas som handtag. Om torktumlaren inte kan transporteras stående måste lutningsvinkeln åt höger vara mindre än 30°.

Placering

Av bekvämlighetsskäl rekommenderar vi att torktumlaren placeras nära tvättmaskinen.

1. Torktumlaren måste installeras på ett rent ställe, där det inte samlas smuts. Luft måste kunna cirkulera fritt runt hela enheten. Täck inte för luftintaget på framsidan eller luftgallren på baksidan av maskinen.
2. Placera torktumlaren på ett plant och hårt underlag för att minimera vibrationer och buller när den är igång.
3. Torktumlarens fötter får aldrig monteras av. Ställ inte torktumlaren på tjocka mattor, trälister eller dylikt så att det fria avståndet mellan torktumlaren och golvet minskar. Detta kan orsaka överhettning, vilket i sin tur kan påverka enhetens funktion negativt

När torktumlaren står på rätt ställe, använd ett vattenpass för att kontrollera att den står helt plant. Om den inte gör det måste fötterna justeras.

1. Kontrollera att strömförsörjningen motsvarar spänningen på torktumlarens typskylt.
2. Anslut inte torktumlaren via förlängningskablar eller adaptrar.

Instruktioner och råd

Instruktioner

Låt torktumlaren stå i 2 timmar efter transporten. Innan den används första gången måste trummans insida rengöras med en mjuk trasa.

1. Lägg några rena trasor i trumman.
2. Slå på strömmen och tryck på .
3. Välj programmet och tryck på .
4. När programmet har avslutats, följ anvisningarna i kapitlet "Rengöring och underhåll" för att rengöra luckfiltret.

! Under torkningsprocessen hörs ljud från kompressorn och vattenpumpen, vilket är helt normalt.

Råd

1. Centrifugera tvätten innan torktumling. Det minskar torktiden och sparar energi.
2. Sortera tvätten efter material och torkprogram för att uppnå bästa möjliga torkresultat.
3. Stäng blixtlås, spännen, knappar och bälten innan torktumling.
4. Övertorka inte tvätten, eftersom det leder till skrynkligare kläder.
5. Torka inte plagg som innehåller gummi eller liknande elastiskt material, t.ex. regnkläder, sadelskydd etc.
6. Luckan får endast öppnas när torkprogrammet har avslutats. Öppna inte luckan i förtid, eftersom du då riskerar att skållas av ånga eller värme från torktumlaren.
7. Rengör luddfiltret och töm vattenbehållaren efter varje användning, för att spara energi och undvika förlängning av torktiden.
8. Genom att välja det speciella ullprogrammet för att torka ylleplagg bevarar du plaggens mjuka kvalitet och fluffighet.
9. Klädernas ungefärliga vikt:

	Kavaj, blandmaterial (ca 800 g)		Jacka, bomull (ca 800 g)		Jeans (ca 800 g)		Handdukar, bomull (ca 900 g)
	Lakan, bomull (ca 600 g)		Arbetskläder, bomull, över-/underdel (ca 1 120 g)		Pyjamas (ca 200 g)		Skjorta, bomull (ca 300 g)
	T-shirt, bomull (ca 180 g)		Kalsonger, bomull (ca 70 g)		Strumpor, blandmaterial (ca 30 g)

Översikt

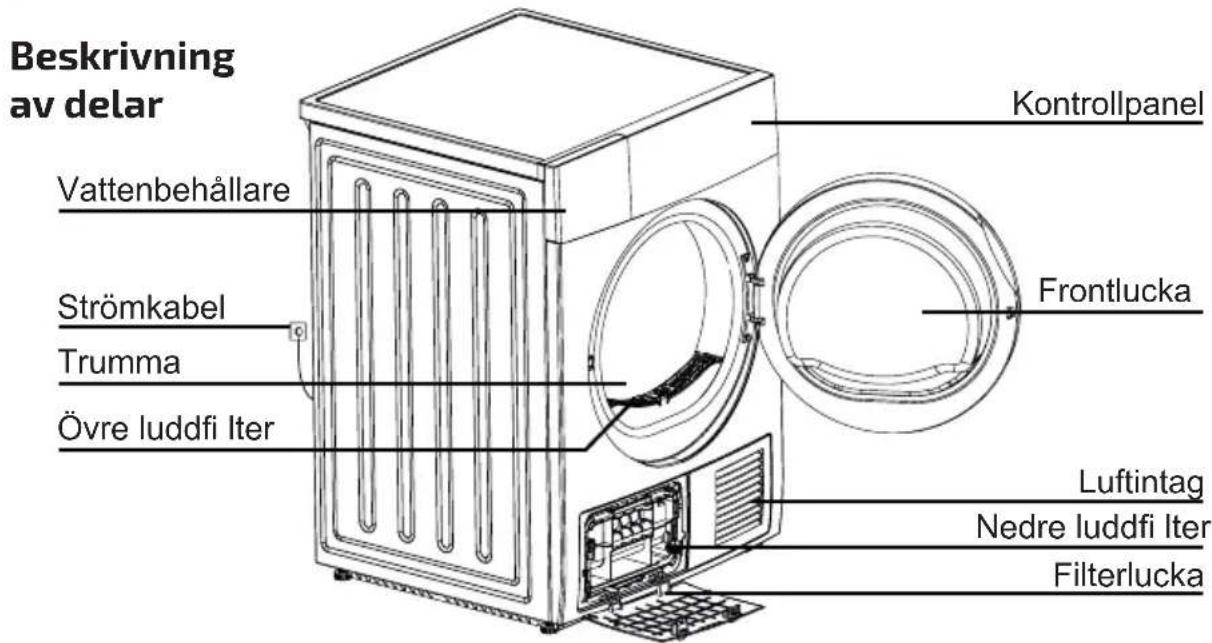

Beskrivning av delar Vattenbehållare Strömkabel Trumma Övre luddfi Iter Kontrollpanel Frontlucka Luftintag Nedre luddfi Iter Filterlucka

Extern dränering av kondensvatten

Med denna produkt har en extern dräneringslang samt upphängningsbygel bipackats. Dessa delar används med fördel då tillgång till externt avlopp finns i närheten.

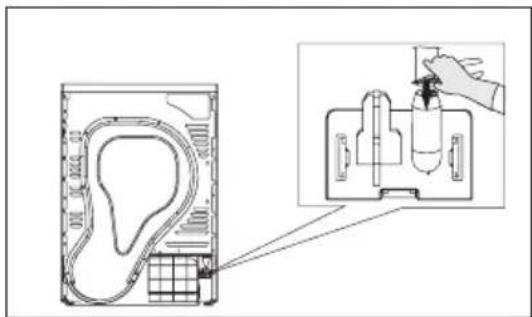

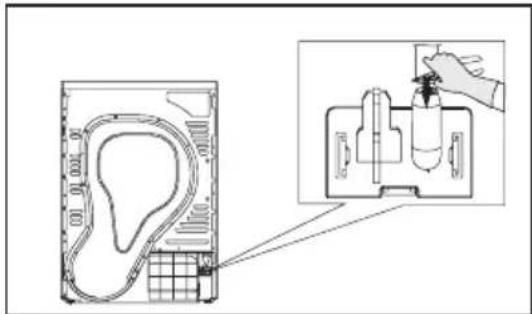

Montering av extern dräneringslang:

1. Ta av befintlig dräneringsslang från slangkopplingen med en tång.
2. Montera den externa dräneringsslangen.
3. Fäst upphängningsbygeln i ett handfat eller en diskho.

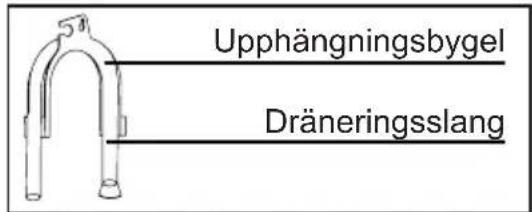

Upphängningsbygel Dräneringsslang

[YGWS]	Fördröjd start
[XOCK]	Barnlås
	Tid
	Mitt val
	Rengör filter
	Full vattentank
	Torkningsgrad
	Belysning
	Strykfritt
	Signal

Använda

Programväljaren

• Tryck på -knappen när displayen tänds och vrid programväljaren för att välja önskat program.
• Välj bland funktionerna ,,, eller som extra tillval.
• Tryck på -knappen.

Vid programstart

- När programmet startar börjar trumman rotera och på displayen blinkar statuslampan. Den återstående tiden räknas ner automatiskt.

OBS!

Ibland stannar trumman i 40 sekunder under torkningen, men inget avvikande visas på displayen. Under den här tiden justerar torktumlaren sig, och därefter fortsätter programmet automatiskt.

Vid programavslut

- Trumman stannar när programmet är klart. Displayen visar "0:00" och lampan för den sista programfasen blinkar. Torktumlaren kommer att starta funktionen om kläderna inte tas ut. Stäng av torktumlaren genom att trycka på -knappen.

Signalfunktionen kan aktiveras eller avaktiveras. Normalt sett är den aktiverad. Tryck på knappen om du vill ändra inställningen. När ljudsignalen är aktiverad:

(1) Signal hörs när du trycker på knapparna för extrafunktioner.
(2) Om du vrider på programväljaren när ett program redan är igång påminner ljudsignalen om att det inte går att välja ett annat program.
(3) Signal hörs när torkprogrammet är avslutat.

Detta är en funktion som förhindrar att tvätten blir skrynklig. Under den här programfasen kan tvätten tas ut ur torktumlaren. Alla program utom , och har denna funktion.

1. Maskinen har en barnlåsfunktion som förhindrar att barn oavsiktligt stör maskinens funktion genom att trycka på knapparna.
2. För att aktivera barnlåset, tryck samtidigt på knapparna och i mer än 3 sekunder när maskinen är igång. När funktionen har aktiverats tänds ikonen " 🔒" på displayen, och då fungerar bara -knappen. För att avbryta barnlåsfunktionen trycker du samtidigt på knapparna och i mer än 3 sekunder.

Använda

Funktionsknappar

- Används för att skjuta upp torkprogrammet i upp till 24 timmar. Fördröjningstiden innebär att programmet startar efter x timmar. Vid start av programmet börjar tiden att räknas ner och symbolen blinkar på displayen.

Stegen i detalj

1. Lägg i tvätten och se till att luckan är stängd.
2. Tryck på -knappen och vrid sedan programväljaren för att ställa in önskat program.
3. Funktionen kan väljas vid behov.
4. Tryck på knappen .
5. Håll knappen intryckt för att välja fördröjningstiden.
6. När du sedan trycker på -knappen är maskinen redo att starta. Torkprogrammet kommer att starta automatiskt när fördröjningstiden har passerat.
7. Om du trycker på -knappen igen pausas fördröjningstiden.
8. Om du vill avbryta funktionen "Fördröjd start" trycker du på -knappen.

- I tidsprogrammet kan knappen användas för att ställa in torktiden i 10-minuterssteg. Maximal torktid är 150 minuter.

(Intensitet)

Används för att ställa in torkningsgraden. Det finns fyra olika nivåer * * * * Torktiden ökar med 3 minuter för varje grad.

1. Intensitetsfunktionen kan endast aktiveras innan programmet startar.
2. Tryck upprepade gånger på knappen för att välja torktid.
3. Intensitetsfunktionen kan användas för alla program utom , , , och .

Med den här funktionen kan du skapa och spara dina favoritprogram.

1. Vrid på programväljaren för att välja program och andra torkfunktioner.
2. För att spara programmet, tryck och håll inne knappen i 3 sekunder tills du hör ett pip.
3. Ställ programväljaren på för att starta dina favoritprogram. Om du vill ändra inställningarna för , upprepa steg (1) och (2).

- Lampan inuti trumman tänds i ca 3 minuter när du trycker på knappen eller 1 minut när luckan öppnas.

Programtabell vikt/funktioner

Program		Vikt (max)	Förklaring/Egenskaper	Fördröjd start	Tid
Bomull	För vit- och kulörtvätt av bomull eller linne.
	Extra torrtNormal-torrtStryktorrt	8,0 kg För bomullskläder. Torkningsgrad: extra torrt.		J N
Fintvätt	Fintvätt	1,0 kg	För tjocka/flerlagers syntetmaterial. Torkningsgrad: extra torrt.	J	N
Syntetma-terial	För syntet- och blandmaterial samt bomull som inte ska strykas.
	Extra torrt	3,5 kg	För tjocka/flerlagers syntetmaterial. Torkningsgrad: extra torrt.	J N
	Normal-torrt		För tunna syntetmaterial som inte ska strykas, t.ex. strykfria skjortor, bordsdukar, babykläder och strumpor.
	Stryktorrt		För tunna syntetmaterial som ska strykas, t.ex. stickade plagg och skjortor.
Ylle Ylle 1,0 kg			För mjuka och fluffiga ylleplagg. När programmet är avslutat, ta genast ut kläderna och låt dem lufttorka.	J N
Special	Jeans 8,0 kg		För jeans eller fritidskläder som har centrifugerats i tvättmaskinen.	J N
	Bland-material	3,5 kg	Om du inte vet vad kläderna är gjorda av kan du välja Blandmaterial.
	Sportklä-der	3,0 kg	För sportkläder och tunna polyestermaterial som inte ska strykas.
	Skjortor		För skjortor och blusar i lättskötta material som kräver minimal strykning. Torka inte för många plagg åt gången. Häng upp kläderna på galgar när de är torra.
Mitt Val My Cycle - Skapa och spara ditt eget torkprogram. --
Tid	Varmluft	-	För att värma upp kläderna i 10–120 minuter (i 10-minuterssteg).	J	J
	Kalluft	-	För att lufta kläderna utan varmluft i 10–30 minuter (i 10-minuterssteg).
	Upp-fräschning	1,0 kg	För att fräscha upp kläder som har förvarats i garderoben under en längre tid, i 20–150 minuter (i 10-minuterssteg).

OBS! 1. Den här symbolen anger det "standardprogram för bomull", som ur energieffektivitetssynpunkt är bäst lämpat för torktumling av normal bomullstvätt vid angiven lastkapacitet.

1. Programmen ovan är endast rekommendationer. Användaren kan välja program efter önskemål. Tjocka tyger och material i flera lager, som sängkläder, jeans, jackor och liknande, är inte lätta att torka. Använd programmet för jeans och maximal torkningsgrad.

Rengöring och regelbundet underhåll

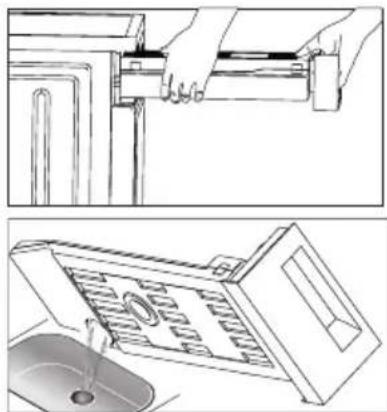

Tömma vattenbehållaren

1. Fatta tag i vattenbehållaren med båda händerna och dra ut den.
2. Töm ut kondensvattnet i ett handfat eller i en diskho.
3. Sätt tillbaka vattenbehållaren.

• Töm vattenbehållaren efter varje användning. Om vattenbehållaren är full stannar programmet och ikonen "☐" blinkar på displayen. Efter tömning trycker du på -knappen för att fortsätta programmet.
  • Drick inte kondensvattnet.
• Använd inte torktumlaren utan vattenbehållaren.

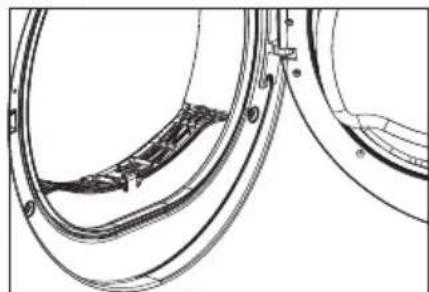

Rengöra övre luddfiltret

1. Öppna frontluckan.
2. Lyft upp luddfiltret.
3. Rengör filtret genom att ta bort luddet som har samlats på det.
4. Sätt tillbaka luddfiltret.

Rengöra nedre luddfiltret

1. Öppna filterluckan.
2. Vrid de båda lässpakarna så att de pekar mot varandra.
3. Rengör nedre luddfiltret ordentligt.
4. Sätt tillbaka filtret.
5. Vrid tillbaka lässpakarna.
6. Stäng filterluckan så att den snäpper fast.

Ludd som samlas på filtret blockerar luftcirkulationen, vilket leder till längre torktid och ökad energiförbrukning.

• Dra ur strömkabeln innan rengöring!
• Använd inte torktumlaren utan filter!
• Rengör filtret efter varje användning för att förhindra ansamling av ludd inuti torktumlaren.

Rengöra värmeväxlaren (bakom nedre luddfiltret)

Rengör värmeväxlaren vid behov, ca varannan månad, genom att ta bort ludd med en svamp eller mjuk borste. Använd handskar.

OBS! Luddet är enklare att ta bort om det fuktas först, t.ex. med en sprayflaska med vatten.

Display Orsak Åtgärd
“” blinkar	Vattenbehållaren är full Törn vattenbehållaren	Kontakta ditt lokala servicecenter om problemet kvarstår
	Fel på vattenpumpen eller vattennivågivaren
“E32” Fel på fuktigivaren
“E33” Fel på temperaturgivaren
“” blinkar	Filtret är igensatt eller omgivningstemperaturen är för hög	Rengör filtret och kontrollera omgivningstemperaturen
		Kontakta ditt lokala servicecenter om problemet kvarstår

Felsökning

Endast auktoriserade servicetekniker får utföra reparationer.

Innan du kontaktar kundservice, kontrollera om du själv kan lösa problemet genom att följa instruktionerna nedan.

Problem Åtgärd
Displayen lyser inte	Kontrollera om stickkontakten är isattKontrollera om strömmen är på
Torktumlaren startar inte	Kontrollera att du har tryckt på startknappenKontrollera att luckan är helt stängd
Luckan öppnas av sig själv	Tryck på luckan tills den stängs med ett “klick”Kontrollera att det inte är för mycket kläder i torktumlaren
Kläderna blir inte tillräckligt torra eller torkningstiden är för lång	Rengör samtliga filter i enhtenÄndra programinställning.

Om du inte kan lösa problemet själv och behöver hjälp:

1. Tryck på -knappen.
2. Dra ut stickkontakten och ring service.

Tekniska specifikationer

Strömförsörjning 220–240 V ~50 Hz
Ingående effekt 650 W
Köldmedium R134a
Omgivningstemperatur 5–35 °C
Dimensioner (LxBxH) 622 x 595 x 845 (mm)
Torkningskapacitet 8,0 kg
Nettovikt 52 kg

Innehåller fluorerade växthusgaser som omfattas av Kyoto-protokollet. Hermetiskt slutet system

OBS!

• Den angivna torkningskapaciteten är maskinens maximala kapacitet och får inte överskridas.
  • Installera inte torktumlaren i ett rum där det finns risk för frost. Vid temperaturer nära fryspunkten finns det risk för att torktumlaren inte fungerar.
• Maskinen skadas om kondensvattnet i pumpen, slangarna och/eller vattenbehållaren fryser.

Tekniska data

Märke: Elvita

Modell: CTT3801V

Kapacitet: 8 kg

Torktumlartyp: Kondens

Energiklass: A++

Energiförbrukning 236 kWh per år, baserat på 160 torkcykler med standardprogrammet för bomull vid full och halvfull maskin samt användning av energisparlägen. Den faktiska energiförbrukningen per cykel beror på hur enheten används.

Automatisk eller icke-automatisk: Automatisk

EU-miljömärke: Information saknas

Energiförbrukning vid standardprogram för bomull vid full maskin: 1,98 kWh

Energiförbrukning vid standardprogram för bomull vid halvfull maskin: 1,08 kWh

Strömförbrukning i avstängt läge (Po): 0,01 W

Strömförbrukning i viloläge (PI): 0,8 W Varaktighet för viloläge: 10 min

"Standardprogrammet för bomull" är det standardmässiga torkprogram som används vid full och halvfull maskin och som enligt informationen på etiketten och specifikationen är lämpligt för torkning av normalvåt bomullstvätt och det effektivaste programmet för bomullstvätt när det gäller energiförbrukning.

Viktad programtid för standardprogrammet för bomull vid full och halvfull maskin: 150 min. Programtid för standardprogrammet för bomull vid full maskin: 198 min Programtid för standardprogrammet för bomull vid halvfull maskin: 115 min

Kondensationseffektivitetsklass B på en skala från G (minst effektiv) till A (mest effektiv).

Genomsnittlig kondensationseffektivitet för standardprogrammet för bomull vid full maskin: 80,1 % Genomsnittlig kondensationseffektivitet för standardprogrammet för bomull vid halvfull maskin: 80,1 % Viktad kondensationseffektivitet för standardprogrammet för bomull vid full och halvfull maskin: 80,1 %

Ljudeffektnivå för standardprogrammet för bomull vid full maskin: 69 dB

SE

Innhold

Avfallshändtering av produkt 21

Installering 22

Transport 22

Plassering 22

Nivåinnstilling 22

Strømforsyning 22

Montering av ekstern dreneringsslange: 24

Bruke 25

Betjeningspanelet 25

Programvelgeren 26

26

26

26

Funksjonsknapper 27

Montering av ekstern dreneringsslange:

1. Ta av eksisterende dreneringsslange fra slangekoplingen med en tang.
2. Monter den eksterne dreneringsslangen.
3. Fest opphengsbøylen i en servant eller vaskekum.

Opphengsbøyle Dreneringsslange

- Lampen inne i trommelen tennes i ca. 3 minutter när du trykker på knappen eller 1 minutt när døren åpnes.

Kvalitetsgaranti gäller för konsument
