BRUKSANVISNING CTS5190V Elvita

Läs bruksanvisningen noga innan du använder produkten. Spara bruksanvisningen för framtida bruk. Les bruksanvisningen nøye før du tar i bruk produktet. Ta vare på bruksanvisningen for fremtidig bruk. Before using this product, please read the user manual carefully. Save the user manual for future reference.

INNEHÅLL

Luftflöde i skåpet. 5

Kondensvatten....6

Löstagbar vattentank ..... 6

Anslutning till golvavlopp .... 7

Återkoppling till vattentank . . . 7

Installation 8

Uppackning....8

Omhängning av dörr.....9

Placering / fastsättning ..... 9

Elektrisk anslutning ..... 10

Manöverpanel 11

Knappar 11

Display 11

Språkinställning 11

Uppstart 12

Placering av tvättgods ..... 13

Användartips 13

Torkprogram 14

Dörren öppnas ..... 14

Inställning av torkprogram....15

Inledning....15

Arbetsgång 15

Återställning till fabriksinställning ..... 15

Skötsel 16

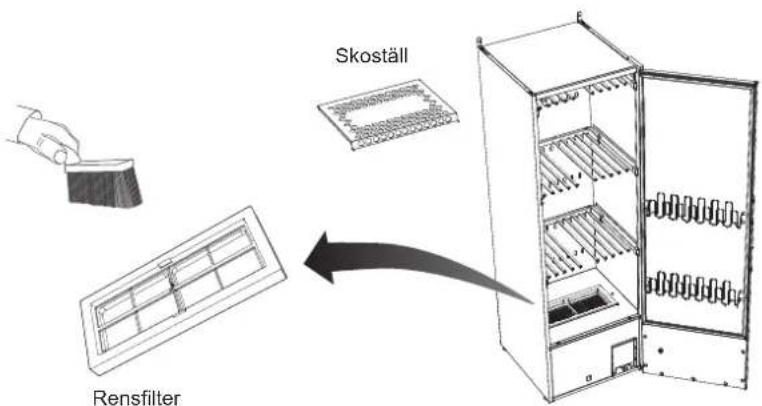

Rengöring....16

Utbytesdel....16

Service 17

Felsökning 18

Hur man klarar av mindre störningar själv 18

Tekniska data 19

DENNA BRUKSANVISNING

Innehållet i denna bruksanvisning beskriver torkskåpets funktion och handhavande samt innehåller anvisning för installation och underhåll.

OBS! Förvara bruksan-visningen så att den alltid finns tillhands för framtida bruk

SÄKERT HANDHAVANDE

Dessa råd om säkert handhavande har tillkommit för att du ska undvika felanvändning och onö- diga olycksrisker och bör läsas före installation och användning av torkskåpet

WARNING!

Denna utrustning är endast avsedd att användas för att torka textilier tvättade i vatten.

• Torkskåpet kan användas av barn från 8 år och uppåt och personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller som har brist på erfarenhet eller kunskap, under förutsättning att de fått handledning eller information om hur man använder torkskåpet på ett säkert sätt samt förstår de risker som kan förekomma.
• Tillåt inte barn att leka i, på eller med torkskåpet. Håll ögonen på barnen då de vistas i omedelbar närhet till skåpet.
• Om nätsladden är skadad ska den omedelbart bytas ut och då endast av tillverkaren, dennes serviceombud eller liknande kvalificerade personer för att undvika fara.
• Rengöring och underhåll ska inte utföras av barn utan handledning.
• Undvik att hänga in droppande eller rinnande textilier då skåpet ej är avsett för att samla upp större vattenmängder. Detta kan leda till att vatten rinner ut på golvet.

Hänger man in textilier med så hög fukthalt att det droppar mycket eller rinner om den, rekomenderar vi att man om möjligt centrifugerar eller, då detta inte är möjligt, vrider ur textilierna innan dom placeras i torkskåpet. Vi rekomenderar även att skåpet placeras på ett uppsamlingskar för att undvika eventuella vattenskador på golvet.

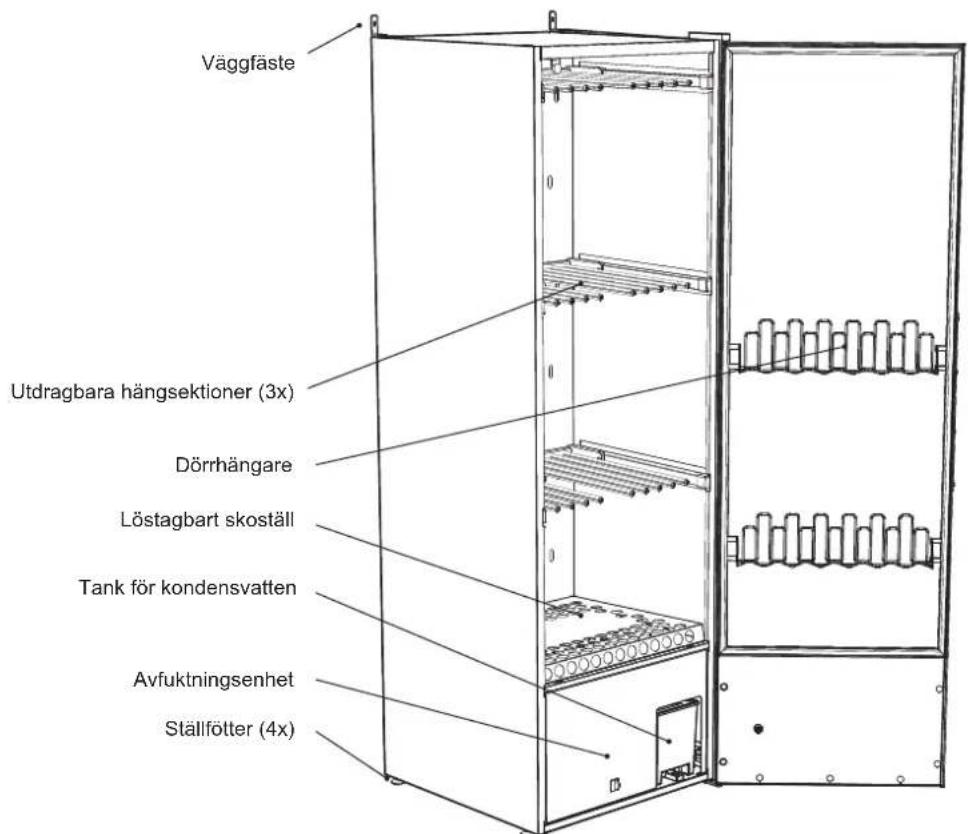

BESKRIVNING AV TORKSKÅPET

Torkskåp arbetar enligt principen för en vär- mepump med en avfuktningsenhet i stället för konventionell varmluftenhet. På så sätt torkas tvätten med lägre värme och till väsentligt lägre energiförbrukning.

Skåpet är ett helt slutet system. Ingen frånluft- anslutning krävs. Fukten kondenseras under processen och vattnet som bildas leds till en utdragbar vattentank, eller via en slang till avloppet.

Fläkten är dessutom så pass kraftig att den får plaggen att vaja, vilket gör torkprocessen ännu mer effektiv.

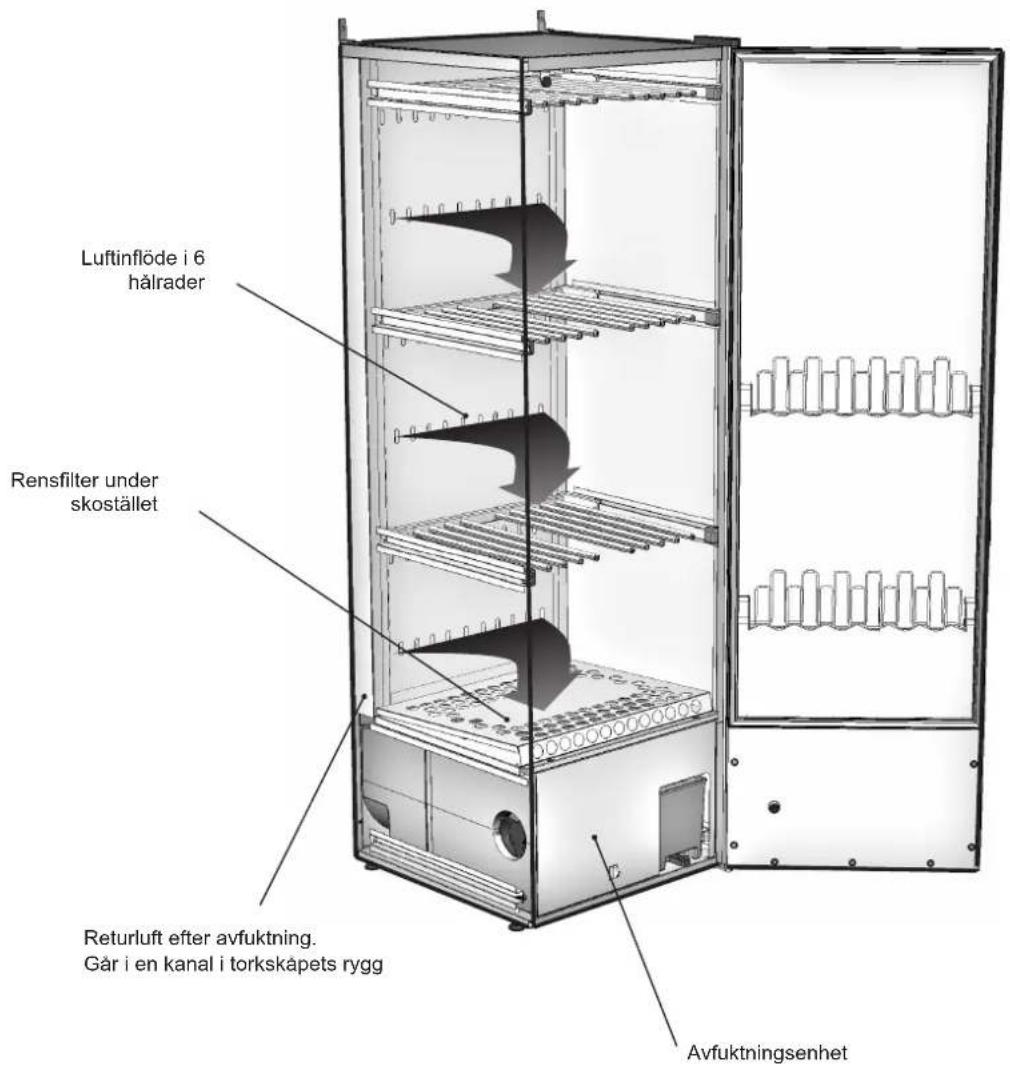

LUFTFLÖDE I SKÅPET

OBS!

Se till att inplacerade skor och liknande ej blockerar luftflödet!

KONDENSVATTEN

Kondensvatten kan avledas på två sätt, samlas i löstagbar vattentank eller via slang ledas till golvavlopp.

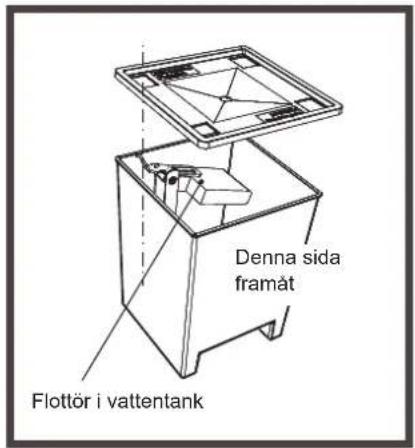

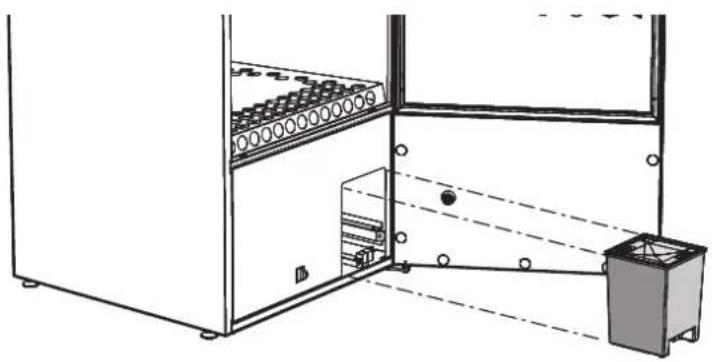

Löstagbar vattentank

Vattentanken är dimmensionerad för att med god marginal räcka till en komplett tvätt. Men ta som regel att alltid tömma vattentanken före varje tork av tvätt.

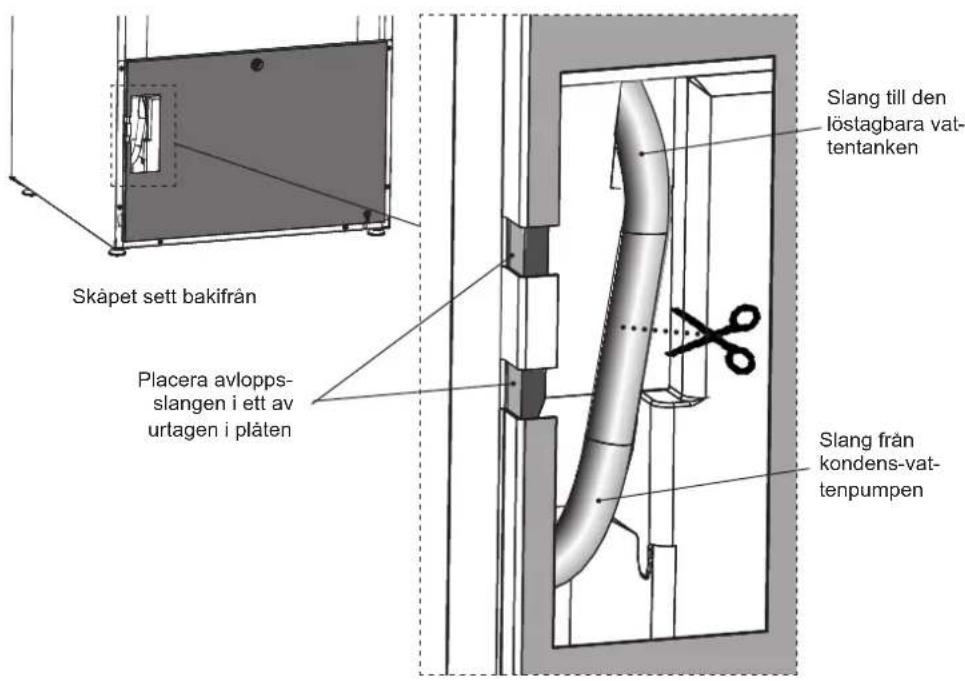

Anslutning till golvavlopp

Från fabrik levereras torkskåpet med slang till den löstagbara vattentanken.

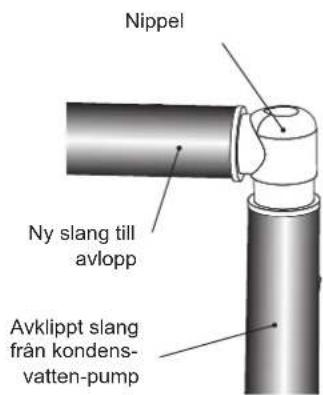

För att ändra till kondensavlopp till golvbrunn gör följande:

1 Dra försiktigt ut den övre delen på slangen ca. 2 - 3 cm.
2 Klipp av slangen mitt i öppningen.
3 Montera den nya avloppsslangen med den nippel som finns i monteringssatsen enligt bild. Kräng på slangen utan slangklämmor.
4 Placera avloppsslangen i ett av urtagen i plåten så att slangen ej riskerar att klämmas.
5 Dra avloppsslangen till avlopp.
6 Om avloppet sitter högre beläget än utloppet på skåpet se då till att slangen går i en både ned mot golvet och bildar ett vattenlås. Risk finns annars att kondensvattnet strömmar tillbaka till lådan då pumpen ej jobbar. Detta kan orsaka att lådan blir vattenfylld och skåpet slutar att fungera.

Återkoppling till vattentank

Om man önskar att åter koppla kondensvattnet till vattentanken är det bara att koppla ihop de båda slangarna igen med nippeln.

OBS!

Slangen får under inga omständigheter böjas så att vattenflödet förhindras

INSTALLATION

Uppackning

Torkskåpet ska hanteras varsamt om det står enbart på pallen! TIPPRISK!

Kontrollera att varan inte är transport-skadad. Eventuella transportskador ska anmälas till återförsäljaren inom 7 dagar

Efter uppackningen kontrollera att varan är felfri. Skador, felaktigheter och ev saknade delar ska omedelbart anmälas till återförsäljaren

Kontrollera att samtliga transport-säkringar har avlägsnats innan torkskåpet kopplas in

Förpackningsmaterial såsom plast och frigolit lämnas oåtkomligt för barn

Torkskåpet ska installeras och förvaras inomhus

I en komplett leverans ska ingå:

• Skåp med avfuktningsenhet
• Monteringssats för fastsättning av skåp
  • Installations- och Bruksanvisning

Monteringssats

Skruv TRX 5x45 fzk för väggmontage 2

Skruv MRT 5 x 20 f ör fästkonsolen 4

Nylonplugg

Konsol för väggfäste 2

Ant

Ant

Plastslang 10 x 13, 1,5 m

Nippel för vattenslang 1

Handborste för filter 1

Vägganvisning

1

Omhängning av dörr

Skåpet levereras från fabrik med höger- alternativt vänsterhängd dörr. Dörren kan i efterhand hängas om.

Om detta är aktuellt, kontakta tillverkaren eller dennes serviceombud.

Placering / Fastsättning

Torkskåpet är endast avsett för placering inomhus på torr plats.

Torkskåpet får ej placeras i miljö där högtrycksvatten används för rengöring.

Vågrät justering

Torkskåpet ska stå i våg på ett plant underlag, vilande på alla fyra fötterna.

Justera ställfötterna utifrån.

Infästning mot vägg

Skåpet måste fästas i vägg för att förhindra tippning.

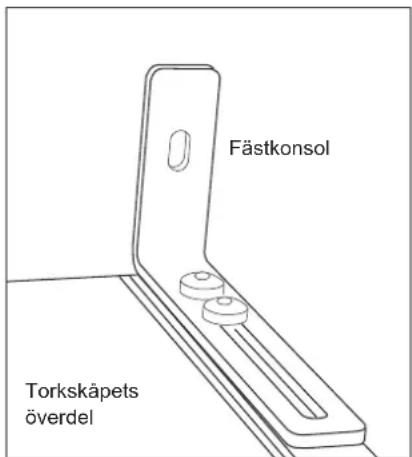

I monteringssatsen finns två vinkelkonsoler som monteras på torkskåpets överdel enl fig. Använd medlevererade skruvar. Konsolerna har spår för anpassning till väggen.

Montera fast skåpet i väggen. Skruv för fastsättning, brickor och plastpluggar finns i monteringssatsen.

WARNING!

Torkskåpet får ej användas utan att vara fastskruvat i vägg p g a risken att det kan tippa framåt

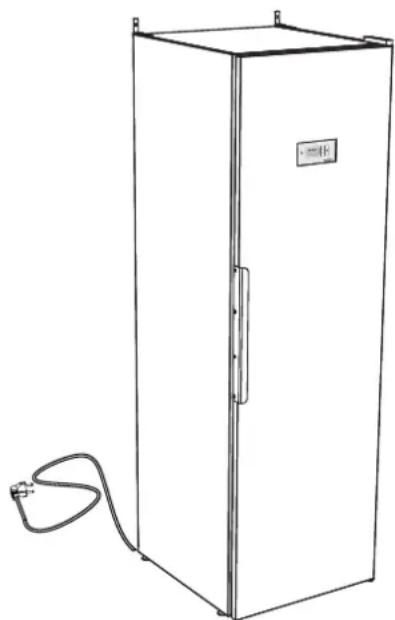

ELEKTRISK ANSLUTNING

Torkskåpet ska anslutas till 220 - 240 V 1-fas 50 Hz och skyddsjordat vägguttag.

Torkskåpet levereras anslutningsklart med kabel med jordad stickkontakt.

Avsäkring 10 A.

Torkskåpet ska anslutas med den medföljande anslutningskabeln till jordat vägguttag och får ej fastanslutas

Eluttaget ska vara så placerat att stickkontakten lätt kan dras ur vid behov

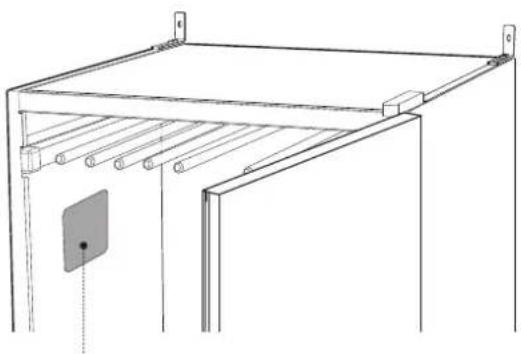

Kontrollera att anslutningsströmmen överensstämmer med data på typskylten samt att huvudledningen är jordad på rätt sätt enligt gällande standard. Vi rekommenderar att huvudledningen förses med jordfelsbrytare

Anslutningen ska utgöra egen säkringsgrupp

Tillverkaren avsäger sig allt ansvar om elanslutningen ej utförts på i denna bruksanvisning föreskrivet sätt

Torkskåpet är utrustat med två automatprogram anpassade för olika typer av plagg. Inställning av dessa program sker via programmeringsmenyer och hanteras med fyra touchknappar på menypanelen. Flera språk kan hanteras.

Knappar

ON / OFF

Start / Stopp, starta och stoppar programmet.

OK, bekräftar val och gå till nästa menynivå.

Språkinställning

Följande språk kan hanteras: engelska, svenska, norska, danska, finska, ryska, franska och tyska.

Språksymbol Displayspråk
0 engelska
1 svenska
2 norska
3 danska
4 finska
5 ryska
6 franska
7 tyska

Display

Displayen har två rader med 6 tecken i varje rad. Displayen visar aktuell parameter samt värdet på denna parameter under inställning och justering av torkprocessen. Under torkförloppet visas anvisningstext.

PIL UPP, öka värden eller rör sig i en riktning mellan programmen.

PIL NER, minska värdena eller röra sig i en riktning mellan programmen.

Inställning

1 Se till att torkskåpets huvudströmbrytare ON/OFF är avstängd. Displayen är släckt.
2 Håll inne knapparna pil upp och ner och tryck på huvudströmbrytaren ON/OFF till läge "ON". Displayen tänds och visar på översta raden "P105" blinkande som är parametern för språkinställning. Skulle annat värde visas, använd då knapparna pil upp eller ner för att stega fram till rätt parameter.
3 Tryck START/STOPP för att bekräfta. Nu blinkar raden för aktuellt språk. Språken har en siffersymbol enl listan nedan.
4 Stega med knapparna pil upp eller ner till önskat språk.
5 För att spara inställt värde, tryck START/STOPP.
6 För att återgå till driftvärde, tryck pil ner och START/STOPP.

UPPSTART

Läs denna bruksanvisning innan torkskåpet tas i bruk.

Efter att skåpet installerats och kopplats in, bör man vänta minst 3 timmar innan det tas i bruk. Detta för att oljan i kompressorn ska hinna rinna tillbaka. I annat kan kompressorn skadas.

WARNING Läs säkerhetsanvisningarna på sid 3 innan skåpet används.

1 Kontrollera att skåpet är väl fastsatt i väggen. Se sid 8.
2 Kontrollera att inget förpackningsmaterial ligger framme.
3 Använd ett milt diskmedel med varmt vatten och tvätta av torkskåpet på in- och utsida. Torka noggrant. Se vidare avsnitt 'Skötsel' längre fram i manualen.

PLACERING AV TVÄTTGODS

I skåpet finns tre sektioner med hängare. Varje sektion har ett antal stänger som tvätten hängs upp på.

• Häng in föremålen i torkskåpet efter hur stort utrymme de tar - inte efter deras vikt.
• Fäll upp de två understa hängarsektionerna om långa plagg ska torkas.
• Häng handskar, mössor, scarves o dyl på hängarlisterna på insidan av dörren.
• Dra fram hängkrokarna på övre hängarsektionen för att enklare hänga upp tvätten. Dra tillbaka dessa då de ej används.

• Överbelasta inte torkskåpet. Tvätten blir skrynklig och torkningen ojämn. Lämna istället om möjligt avständ mellan plaggen.

• Om det finns risk för att viss tvätt färgar av sig bör man lämna fritt utrymme kring dessa.

• Placera inte skor eller liknande på skostället så att de hindrar luftflödet.
• Undvik att torka tunga klädesplagg tillsammans med lättare tvättgods då de har alltför olika torktid.
• Tänk på att inte hänga stickade produkter. Dessa sträcks onödigt då de är tunga i vått tillstånd.
• Undvik att hänga in droppande eller rinnande textilier i torkskåpet då torkskåpet ej är avsett att samla upp större vattenmängder.
  Detta leder också till onormalt långa torkti- der.

WARNING!

Torka inte klädesplagg eller dylikt som har behandlats med bensin eller annat lättflyktigt och brandfarligt medel. Detta kan medföra att en explosiv gasblandning bildas

Användartips

• Följ alltid plaggens tvättråd om dessa finns angivna.
• Om mjukgörare eller antistatmedel används, ska tillverkarens anvisning för användning av denna produkt följas.
• Ta bort redan torr tvätt. Detta minskar torktiden för kvarvarande tvätt.

OBS!

När skåpet är kallt kan det förekomma att dörrens tätningslist ej sluter till helt. Detta kompense-ras dock fullt ut när skåpet körs då tätningslisten utvidgas

OBS!

Om tätningslisten ej sluter helt tätt eller om dörren har en tendens att vilja öppna sig kan det bero på att renssfiltret ej är monterat korrekt. Se till att trycka ner rensfiltret samt hållaren för filtret ordentligt så att inget luftläckage förekommer.

TORKPROGRAM

Torkskåpet är utrustat med två automatprogram:

Automatprogrammen stänger automatiskt av torkprocessen när textilierna är torra.

Val av torkprogram

• Normal torrt – Används för torkning av normaltjocka plagg.
• Extra torrt– Används för torkning av tjockare plagg, djuptorkning.

Starta Torkprogram

- Senast använda torkprogram.

Tryck huvudströmbrytaren till läge "ON" - Indikeras med att displayen tänds upp och visar senast körda program.

Om detta önskas tryck START/STOPP.

Eller välj annat torkprogram genom att stega med knapparna pil upp eller pil ner.

Därefter startas torkprogrammet med START/STOPP knappen.

• Dörr öppen.

Är dörren öppen när torkprogram startas och START/STOPP knappen aktiveras, visar displayen "stäng dörren".

Stäng dörren och valt torkprogram startas.

- I Drift.

Den animerade symbolen (stapel) på vänster sida i displayen indikerar att torkprocessen pågår.

• Kondensvattentank

Om kondensvattentanken blir full, avbryts torkprocessen direkt och displayen visar "kontrollera vattentank". Töm vattentanken och starta om torkprocessen.

- Nedkylning

Under nedkylningsperioden visar displayen texten "sval" samt nedräkning av tiden 5 min, resttid.

- Program slut

När nedkylningsperioden avslutats är torkprocessen färdig, displayen visar texten "slut" (blinkande).

När så START/STOPP knappen trycks eller att dörren öppnas, avslutas aktuellt program och displayen visar senast använda program.

OBS!

I vänteläge släcks displayen ned efter 15min och tänds upp när någon av knapparna på manöverpanelen aktiveras eller dörren öppnas

OBS!

Töm kondensvattentanken efter varje torkprocess

Avsluta torkprogram

För att avbryta pågående torkprocess tryck START/STOPP.

Dörren öppnas

Öppnas dörren under pågående torkprocess, fortsätter torkprocessen gå i ytterligare 5 minuter. Displayen visar "stäng dörren" samt nedräkning av 5 minuters programaus period.

Stängs dörren inom denna 5 minutersperiod, fortsätter torkprocessen.

Lämnas dörren öppen avbryts torkprocessen efter 5 minuter och måste återstartas manuellt.

Vill man avbryta torkprocessen direkt, utan 5 minuters period, tryck START/STOPP.

INSTÄLLNING AV TORKPROGRAM

Det finns möjligheter att optimera torkskåpets två automatprogram för bästa resultat.

Inställningen justeras via manöverpanelen för respektive program.

Detta ska bara göras om man upplever att;

- Tvätten inte torkas tillräckligt.

- Tvätten övertorkas – Lång torktid.

Inledning

Torkskåpet är utrustat med två automatprogram Normal torrt och Extra torrt.

Automatprogrammen avslutas automatiskt när tvätten är torr.

För att avgöra när tvätten är torr jämförs ett uppmätt värde mot ett fabriksinställt.

Parameter P 2072 gäller för automatprogram Normal torrt och parameter P 2071 för automatprogram Extra torrt.

Det är i första hand dessa två parametrar som justeras för att optimera torkprocessen.

- Upplever man att tvätten inte torkas tillräckligt vid;

automatprogram Normal torrt

minskas parametervärdet för P 2072.

automatprogram Extra torrt

ökas parametervärdet för P 2071.

- Upplever man att tvätten övertorkas, lång torktid vid;

automatprogram Normal torrt,

ökas parametervärdet för P 2072.

automatprogram Extra torrt,

minskas parametervärdet för P 2071.

Optimering av torkprocesser ska alltid ske i små steg, börja med att justera aktuellt värde 1-2 enheter uppåt eller nedåt, kontrollera därefter resultatet efter nästa torkprocess och gör ev. ytterligare justering.

Arbetsgång

Man kommer åt torkskåpets parameterlista via manöverpanelen. Listan visas enl. följande: på displayens övre rad visas aktuell parameter t.ex. P 2071,

på nedre raden visas parameterns inställda värde.

1 Se till att torkskåpets huvudströmbrytare ON/OFF är avstängd. Displayen är släckt.

2 Håll inne knapparna PIL UPP och PIL NER och tryck på huvudströmbrytaren ON/OFF till läge "ON". Displayen tänds och visar "P 105" och det fabriksinställda värdet för P 105. Raden med aktuell parameter blinkar i displayen.

3 Stega fram till aktuell parameter genom att trycka på knappen PIL UPP eller NER upprepade gånger. Kommer man för långt är det bara att fortsätta stega tills displayen visar rätt parameter.

4 När displayen visar rätt parameter t.ex. "P 2072", tryck START/STOPP för att bekräfta.
Nu blinkar raden med parameterns inställda värde.
5 Öka eller minska värdet med knapparna pil upp eller ner.
6 För att spara inställt värde, tryck START/STOPP.
7 För att återgå till driftvärde tryck pil ner och START/STOPP.

Återställning till fabriksinställning

1 Gå in i visningsläge enl. punkt 1-2 ovan.
2 Håll inne knapparna pil upp och pil ner och tryck på START/STOPP.

Fabriksinställningarna sparas och displayen visar senast körda program.

SKÖTSEL

Rengöring

OBS!

Högtrycksrengöring får ej användas!

Rengöring och underhåll ska inte utföras av barn utan handledning

Skåpets väggar rengörs med mild tvållösning på fuktig duk.

Före varje torkprocess ska skostället tas ut och rensfiltret som finns under stället rengöras.

Rensfiltret borstas rent med den medföljande borsten.

Utbytesdel

Följ NIMO:s anvisningar vid reparation och utbyte av delar.

Om anslutningskabeln av någon anledning är skadad ska den bytas. Originaldetalj finns hos återförsäljaren av skåpet.

OBS!

Montering av utbytessladd får endast göras av tillverkaren, dennes serviceombud eller annan behörig elektriker!

Service

Innan du kontaktar service, bör du ta reda på torkskåpets benämning, artikelnummer och serienummer.

Dessa uppgifter står på typskylten som är placerad på skåpets insida.

FELSÖKNING

Hur man klarar av mindre störningar själv

Frågor Vad du kan göra
Torkskåpet fungerar inte	1. Kontrollera att nätsladden är ansluten till ett eluttag2. Kontrollera att ingen säkring har löst ut3. Har du tryckt på startknappen4. Är dörren stängd5. Är vattentanken på plats och tömd
Displayen visar Kontrollera Vat-tentankSe bild	1. Töm vattentanken2. Kontrollera att locket är monterat så att flottörarmen sticker upp ur öppningen i locket samt att armen löper fritt3. Kontrollera att vattentanken är vänd så att flottörarmen är inåt i lådan.4. Fungerar inget av ovanstående kan säkerhetsbrytaren för trasig pump blivit akti-verad. I detta fall måste servicetekniker anlitas.
Displayen visar ett larm/felkod	Normalt ska inte detta inträffa, men om ett larm eller felkod visas prova först att återställa larmet genom att hålla inne START/STOPP knappen under 5 sek. Återstår problemet måste servicetekniker anlitas.
Torkningen tar lång tid	1. Rengör rensfiltret (skall helst utföras efter varje torkning)2. Kontrollera att vattentanken är tömd3. Kontrollera att rätt program valts för typen av tvättgods4. Kontrollera så att inte tvättgodset är mycket blött (dåligt centrifugerat)5. Kontrollera att inte för mycket tvättgods har hängts in
Tvätten blir inte torr	1. Kontrollera att rätt program valts för typen av tvättgods2. Kontrollera att inte för mycket tvättgods har hängts in3. Justera parametrarna 2072 och 2071 enligt kapitel parameterjustering
Tätningslisten sluter ej tätt/dörren glipar	1. Kontrollera att skåpet står plant. Kontrollera med vattenpass, justera vid behov med ställfötterna.2. Kontrollera att rensfiltret och dess hållare är korrekt monterade. Hållaren skall tryckas ned mot underliggande värmepumpsenhet för att täta ordenligt.3. Kontrollera att inget skräp, grus eller dylikt hamnat under hållaren för rensfiltret, då detta ej kommer att täta tillfredställande

TEKNISKA DATA

Kapacitet: ca 4.0 kg tvätt (bomull)
Avvattningskapacitet: 22 g/min
Elanslutning: 1-fas 220 - 240 V, 50 Hz, 10 A
Effekt: 900 W
Kapacitet huvudfläkt: 945 m3/h (fri blås)
Kapacitet subbfläkt: 160 m3/h (fri blås)
Hänglängd: 16 meter
Mått: Höjd 1930 mm	Bredd 595 mmDjup 675 mm
Vikt: 95 kg
Ljudnivå: A-vägd emissionsljudtrycknivå understiger 70 dB (A)
Köldmedium: R 407C, 0,3 kg
Täthetsprov: 28 bar

TILLVERKNINGSNORMER

Se skåpets typskylt, se sid 17

ELSCHEMA

Elschema kan beställas från tillverkaren.

Energiförbrukning och torktider vid torkning av centrifugerad tvätt *)

Program Energiförbrukning kWh/kg tvätt		Torktid	Temp. max
Normal torrt	0,3	90 min	55 °C
Extra torrt	0,4	120 min	55 °C

*) Värden kan variera beroende på:
- varvtal vid centrifugeringen
- temperatur, luftfuktighet i lokalen
- luftcirkulation i lokalen (tilluft, frånluft)

INNHOLD

Denne bruksanvisningen ..... 21

Sikker bruk....21

Kvalitetsgaranti gäller för konsument
