380-040 - Vedklyv Meec Tools - Gratis bruksanvisning och manual

Produkttyp	Vedklyv
Varumärke	Meec Tools
Modell	380-040
Strömkälla	Bensinmotor
Motorns slagvolym	196 cc
Maximal klyvkraft	15 ton
Max stocklängd	25 tum
Cykeltid	13 sekunder
Hydrauloljekapacitet	6,3 liter
Mått (L x B x H)	60 x 22 x 40 tum
Nettovikt	245 pund
Hjulstorlek	10 tum
Säkerhetsfunktioner	Tvåhandsmanövrering, skyddsskärm, motoravstängningsbrytare
Underhåll	Kontrollera hydrauloljan regelbundet, byt motorolja var 50:e timme

Vanliga frågor - 380-040 Meec Tools

Vilken typ av olja ska jag använda till hydraulsystemet?

Använd AW-32 hydraulolja eller motsvarande. Se manualen för exakta specifikationer.

Hur startar jag vedklyven?

Se till att bränsleventilen är öppen, ställ choken på kallstart, dra i startsnöret ordentligt. När den startat, flytta choken till körläge.

Kan jag klyva stockar längre än 25 tum?

Nej, den maximala stocklängden är 25 tum. Längre stockar kanske inte passar ordentligt och kan orsaka skada.

Hur ofta ska jag byta motorolja?

Byt motorolja efter de första 5 timmarna av användning, därefter var 50:e timme.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid skyddsglasögon och handskar. Håll händerna borta från klyvkilen. Använd tvåhandsmanövrering för att förhindra skador.

Hur transporterar jag vedklyven?

Använd dragkroken på ramen. Se till att säkerhetskedjorna är fastsatta och att kilen är i nedfällt läge.

Varför startar inte motorn?

Kontrollera bränslenivån, tändstiftsanslutningen och se till att avstängningsbrytaren är i PÅ-läge. Om problemen kvarstår, se felsökningsguiden.

Kan jag använda en förlängningssladd till elstarten?

Nej, denna modell använder en repstart. Det finns inget elstartalternativ.

Hur rengör jag vedklyven?

Ta bort smuts med en borste eller tryckluft. Tvätta ramen med mild tvål och vatten. Undvik att få vatten i motorn eller hydraulkomponenterna.

Var kan jag hitta reservdelar?

Kontakta Meec Tools servicecenter eller auktoriserade återförsäljare. Se reservdelslistan i manualen för delnummer.

BRUKSANVISNING 380-040 Meec Tools

Bruksanvisning för elhydraulisk vedklyv

Elkretsschema 8
Hydraulkretsschema 9
Förberedelser 9
Användning 10
Transport....11

Underhåll 11

Förvaring....12

NORSK 13

SIKKERHETSANVISNINGER....13

Klistremerker.... 13
Symboler....14

TEKNISKE DATA 15

Montering....16

Bruk 17

Kretsskjaema 17
Hydraulikkretsskjema....18
Forberedelser....18
Bruk....19
Transport....20

Vedlikehold 20

Oppbevaring 21

POLSKI 22

ZASADY BEZPIECZEŃSTWA 22

Naklejki 22
Symbole 23

DANE TECHNICZNE 24

Montaż 25

Obsługa 26

Läs bruksanvisningen noggrant innan användning!

OBS! Apparaten är avsedd för vedklyvning för hushållsbruk. Använd inte apparaten för något annat ändamål än det avsedda.

FARA! Apparaten får endast användas i enlighet med dessa anvisningar. Läs alla varningar, säkerhetsanvisningar och andra anvisningar. Om inte alla anvisningar och säkerhetsanvisningar följs finns risk för egendomsskada, allvarlig personskada och/eller dödsfall. Läs dessa anvisningar noga före användning. Tillverkaren påtar sig inget ansvar för personskada eller egendomsskada som uppkommer till följd av felaktig användning.

Klistermärken

Lokalisera apparatens typskylt. Läs alla anvisningar och alla varningsmärken på apparaten före användning.

Typskylt

OBS! S6, intermittensfaktor 40 %, vid driftcykeltid 10 minuter motsvarar 6 minuter arbete och 4 minuter tomgång.

Varningsklistermärken

Symboler

Läs bruksanvisningen noga före montering, användning och/eller underhåll.

WARNING! Apparaten är fylld med hydraulvätska vid leverans. Kontrollera hydraulvätskenivån före varje användning.

Använd skyddshandskar.

VIKTIGT! Risk för klämskada.

Använd skyddsskor.

WARNING! Rörliga delar. Placera aldrig kroppsdelar mellan ved och kolv när apparaten rör sig.

Använd skyddsglasögon eller skyddsmask.

Försök aldrig ta loss ved som fastnat eller rensa kilen med bara händer.

Rör inte vid rörliga delar.

Stäng av apparaten och dra ut sladden före justering, rengöring eller underhåll. Följ underhållsanvisningarna.

Endast en person i taget får arbeta med apparaten. Håll kringstående personer på behörigt avständ.

TEKNISKA DATA

Eldata
Spänning 230 VAC ± 10 %
Frekvens 50 ± 1 Hz
HVF	<	0,02
Effektförbrukning	2900	W
Uteffekt	2200	W
Märkström	12	A
Motorvarvtal	2800	varv/min
Utlösningstemperatur föröverhettningsskydd	130 °C
Kapslingsklass	IP44
Driftform	S6/40	%
Ledartvärsnittsarea, nätsladd 1,5 mm	2
Mått (L x B x H) 111 x 33 x 51 cm
Nettovikt	90	kg
Minsta vätskevolym 5,2 l
Max. klyvkraft 88 kN
Största vedlängd 520 mm
Största veddiameter 400 mm
Minsta veddiameter 50 mm
Hydraultryck i apparaten 24 MPa
Innerdiameter, cylinder	63 mm
Frammatningstid	10 s
Återgångstid	8 s
Ljudnivå	≤ 70 dB(A)
Vibration, manöverhandtag	≤ 2,5 m/s ^2
Miljökrav
Användning
Höjd över havet	≤ 1000 m
Temperatur	5 till 40 °C
Luftfuktighet	40 °C < 50 %
	20 °C < 90 %
Temperatur, transport och förvaring	-25 till 50 °C

MONTERING

1. Öppna och packa upp förpackningen.
2. Ta ut alla lösa delar ur förpackningen (bruksanvisning, tillbehör etc.).
3. Avlägsna skumplasten.
4. Det krävs 2 personer för att montera apparaten.

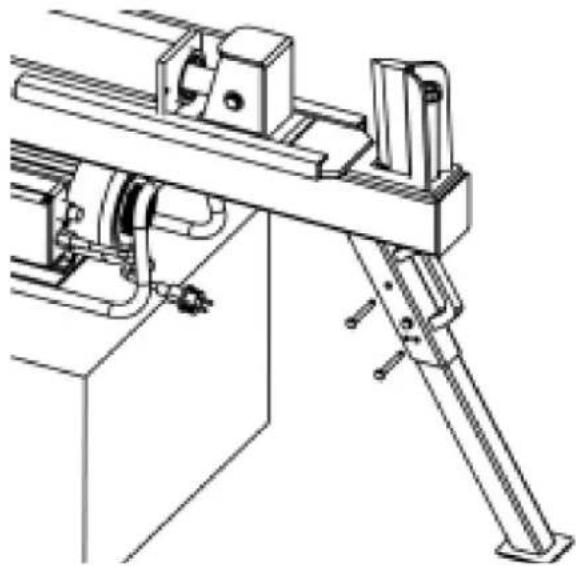

5. Placera apparaten på plant, stabilt underlag och montera stödbenet.

1. En person stöttar apparaten medan den andra personen utför monteringen.

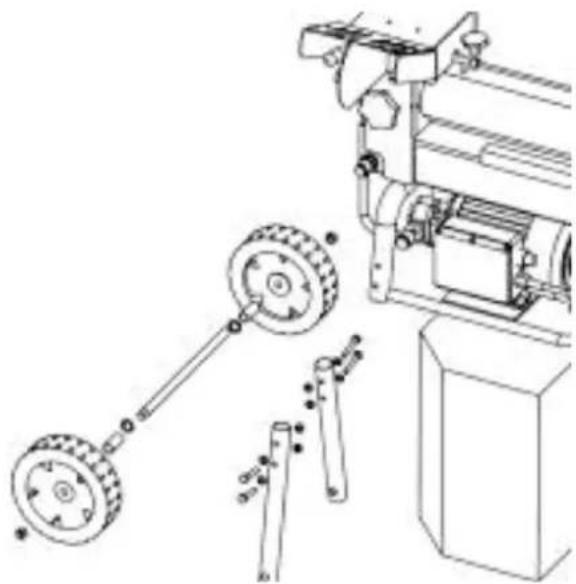

2. Skruva fast de två hjulstöden och montera hjulaxeln. Montera hjulen (fig. 2).
3. Lyft ned apparaten. Det krävs 2 personer för att flytta apparaten.

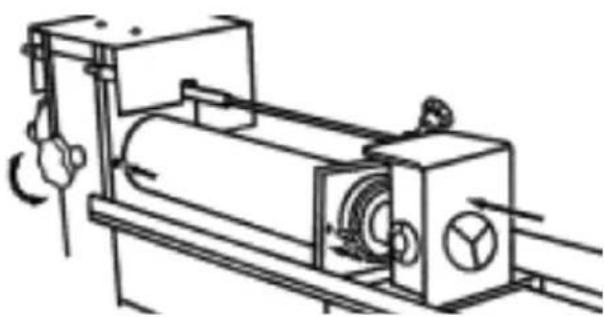

1. Montera cylindern.
2. Avlägsna remmen som håller hydraulslangarna.
3. Lossa lässkruven och tryck tillbaka cylindern.
4. Montera de två insexskruvarna.
5. Dra åt lässkruven igen.

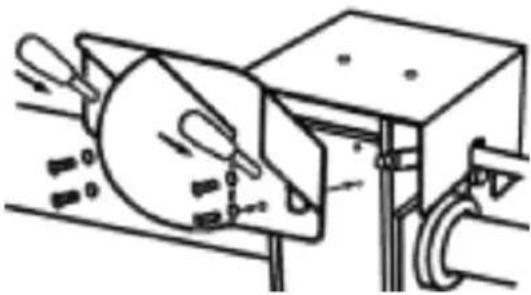

1. Montera skyddet och manöverhandtagen.

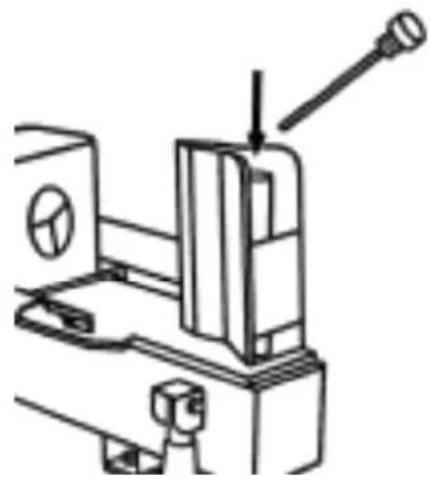

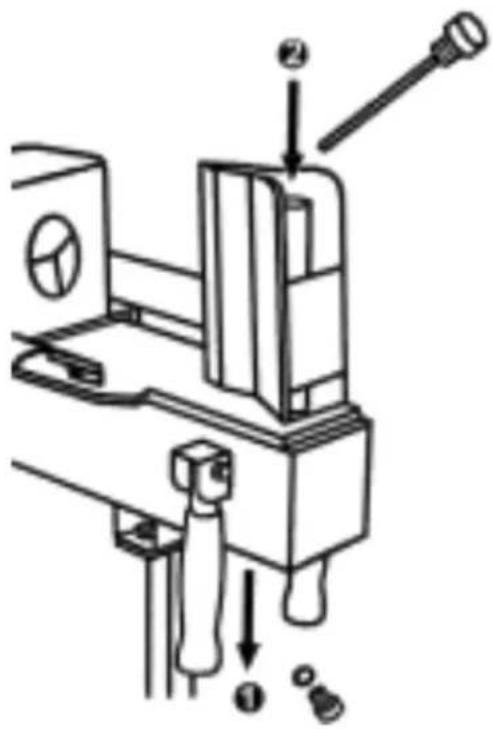

1. Kontrollera nivån i hydraulvätsketanken.
2. Ta ut oljemätstickan.
3. Fyll vid behov på hydraulvätska så att nivån ligger mellan den undre och övre nivåmarkeringen på mätstickan.
4. Sätt tillbaka och dra åt oljemätstickan.
5. Kör kolven hela vägen ut och in några gånger för att avlufta tanken.

• Förpackningsmaterial ska avfallshanteras i enlighet med gällande regler.
• Kontakta omedelbart återförsäljaren om du upptäcker transportskador under uppackningen. Använd inte apparaten om den är skadad.
• Läs alla anvisningar och säkerhetsanvisningar och alla varningsmärken på apparaten före montering och användning.
• Spara dessa anvisningar för framtida behov.
• Stäng av apparaten och dra ut sladden före montering.

HANDHAVANDE

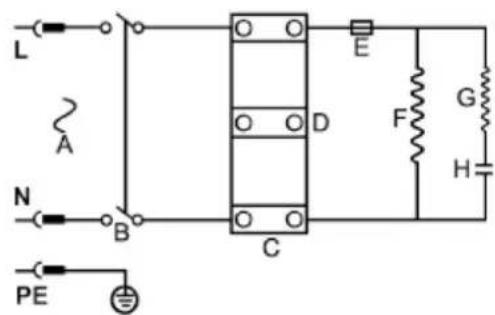

Elkretsschema

A. Nätsladd
B. Strömbrytare
C. Plint
D. Motorledare
E. Överhettningsskydd
F. Huvudlindning
G. Hjälplindning
H. Kondensator

Hydraulkretsschema

A. Hydraulventil
B. Manöverhandtag
C. Avlastningsventil
D. Elmotor
E. Hydraultank
F. Hydraulvätskefilter
G. Hydraulpump
H. Hydraulcylinder

Förberedelser

1. Placera apparaten på plant, stabilt underlag och förankra den.
2. Kila hjulen så att apparaten inte kan flytta sig under användning.
3. Applicera olja på kilen och tankens översida för att underlätta arbetet.
4. Se till att samtliga skruvförband och hydraulanslutningar är korrekt åtdragna för att hålla apparaten i säkert skick.
5. Kontrollera att nätspänningen motsvarar märkspänningen på typskylten.
6. Apparaten ska anslutas till nät med jordfelsbrytare med utlösningsström högst 30 mA, samt med skydd mot över- och underspänning.
7. Kontrollera före varje användning att sladd, stickpropp och strömbrytare är fria från skador. Använd inte apparaten om sladd, stickpropp, strömbrytare eller andra delar är skadade – risk för kortslutning och/eller elolycksfall.
8. Kontrollera före varje användning att alla säkerhetsanordningar är korrekt monterade och fungerar.
9. Bär alltid lämpliga kläder, skyddshandskar, godkända skyddsglasögon och halkfria skor. Bär inte löst sittande kläder eller smycken.
10. Kapa veden till lämplig längd med vinkelräta snitt. Försök aldrig klyva ojämn, knotig eller krökt ved.

OBS!

• Stäng av apparaten och dra ut sladden före justering.
• Kontrollera alltid att ställnycklar och liknande avlägsnats från apparaten innan du slår på den.
• Om förlängningssladd används ska dess ledartvärsnittsarea vara tillräcklig för motorns strömförsörjning. Eventuell förlängningssladd får inte vara längre än 7,5 m. Största tillåtna ledartvärsnittsarea är 2 mm ^2 .
• Använd inte apparaten i närheten av antändliga vätskor eller gaser.
• Hydraulvätskan är antändlig och kan explodera. Fungerande brandsläckare ska alltid finnas tillgänglig vid arbete i närheten av brännbara ämnen.
• Kontrollera hydraulvätskenivån före varje användning. Kör aldrig apparaten med för lite hydraulvätska, det kan förstöra apparaten.
• Håll handtagen rena, torra och fria från olja och fett.
• Kontrollera före varje användning att samtliga skruvförband och hydraulanslutningar är korrekt åtdragna och att alla säkerhetsanordningar är korrekt monterade och fungerar.
• Placera apparaten i lämpligt arbetsområde, som är fritt från hinder.
  • Rensa regelbundet bort ved med mera, så att arbetsområdet hålls fritt.
• Funktionskontrollera apparaten före varje användning genom att trycka ned manöverhandtagen utan ved i apparaten och kontrollera att den rör sig korrekt.

Användning

1. Låt motorn gå på tomgång några minuter och stäng av apparaten. Låt apparaten svalna cirka 15 minuter innan du startar den igen för att inleda arbetet.

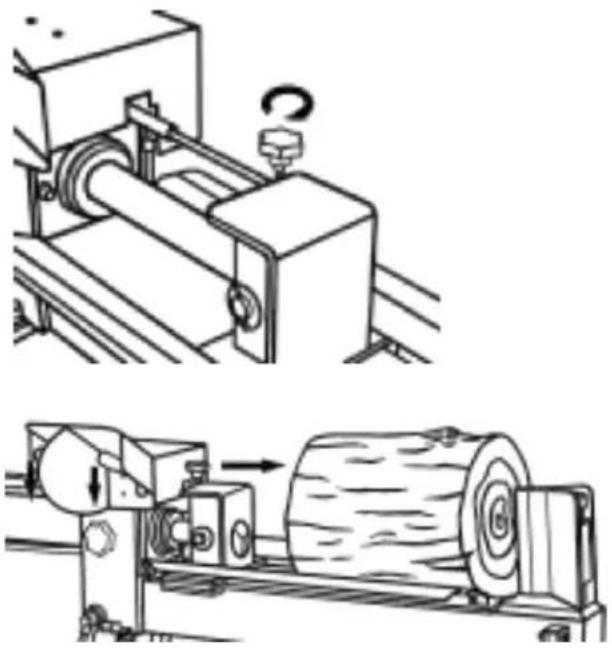

2. Ställ in önskad vedlängd genom att lossa lässkruven, köra fram kolven till önskat läge och dra åt lässkruven.

3. Placera veden ovanpå tanken, mellan styrningarna. Häll båda manöverhandtagen nedtryckta tills veden kluvits (fig. 7).

4. Kolven stannar om du släpper något av manöverhandtagen.

5. Kolven går tillbaka när du släpper båda manöverhandtagen.

6. Stäng av apparaten och dra ut sladden efter avslutad användning.

OBS!

• Stäng av apparaten och dra ut sladden efter avslutad användning.
- Placera apparaten minst 3 meter från nätuttaget, för att skydda nätuttaget från damm.
• Låt aldrig barn eller personer som inte läst och förstått dessa anvisningar använda apparaten.
- Bekanta dig med apparatens reglage och användning. Lär dig hur du snabbt stoppar apparaten i en nödsituation.
• Använd aldrig apparaten när du är trött eller påverkad av droger, alkohol eller läkemedel.
- Endast en person i taget får arbeta med apparaten. Håll kringstående personer, speciellt barn, samt husdjur på behörigt avständ.
- Försök aldrig trycka på strömbrytare eller manöverhandtag med något föremål eller med någon annan kroppsdel än händerna och försök aldrig binda eller tynga ned manöverhandtagen – risk för allvarlig personskada och/eller dödsfall.

- Placera aldrig kroppsdelar mellan kil och kolv.

- Luta dig inte och försök inte kliva över apparaten när den är påslagen.

- Klyv bara ved parallellt med fiberriktningen. Vissa träslag kan sprängas och/eller slungas ut vid klyvning tvärs fiberriktningen – risk för personskada.

- Släpp manöverhandtagen om apparaten inte kan klyva veden. Släpp båda handtagen för att köra tillbaka kolven. Om manöverhandtagen hålls nedtryckta efter att kolven stannat, kommer kolven inte att gå tillbaka när du släpper handtagen. Stäng i så fall av motorn och slå på den igen för att fortsätta.

- Släpp omedelbart manöverhandtagen, stäng av apparaten och dra ut sladden om veden fastnar på kilen. Knacka loss veden med hammare. Använd inte händerna.

- Försök aldrig klyva mer än ett vedträ i taget, utom ifall kolven gått ut helt och du måste använda ett andra vedträ för att klyva det föregående helt. Försök aldrig klyva flera vedträn som ligger ovanpå varandra.

• Rensa regelbundet bort den kluvna veden, så att arbetsområdet hålls fritt.

- Kontrollera regelbundet att samtliga skruvförband och hydraulanslutningar är korrekt åtdragna.

- Använd aldrig apparaten på halt eller osäkert underlag – risk för personskada.

- Lämna aldrig apparaten tillslagen utan uppsikt.

- Utsätt inte apparaten för regn eller fukt – risk för elolycksfall.

- Arbetsområdet ska hållas väl upplyst.

- Ändra aldrig motorns varvtalsinställning. Motorns maximivarvtal är fabriksinställt för att uppfylla tillämpliga säkerhetsregler.

- Stäng omedelbart av apparaten och dra ut sladden om apparaten uppvisar fel eller onormal funktion. Om apparatens ljudnivå ökar eller kolven rör sig ojämnt kan hydraulvätskenivån vara för låg. Kontrollera och fyll på vid behov.

- Dra inte i sladden för att dra ut stickproppen.

Transport

1. Använd transporthandtaget för korta förflyttningar.
2. För längre transport, demontera hjul och stödben.

OBS!

• Lyft eller bär aldrig apparaten medan motorn är igång.
• Var försiktig om apparaten flyttas på ojämnt eller ostadigt underlag.
• Se till att apparaten inte lutar, välter eller faller.
• Låt aldrig något åka på apparaten under förflyttning.

UNDERHÅLL

OBS!

• Stäng av verktyget, dra ut sladden och vänta tills alla rörliga delar har stannat helt före underhåll eller reparation.
• Hydraulsystemet är inställt från fabrik. Justera aldrig ventilen.
• Ändra aldrig apparaten på något sätt. Eventuella ändringar på apparaten betraktas som felaktig användning och kan leda till allvarlig personskada.
• Använd endast reservdelar som tillverkaren rekommenderar.
• Anolja apparaten lätt med en oljig trasa för att skydda mot korrosion. Fila kilen om den är slö eller har hack. Använd skyddshandskar.
• Använd aldrig händer eller andra kroppsdelar för att söka efter läckor i hydraulsystemet. Utträngande vätska kan ha så högt tryck att giftiga ämnen injekteras i kroppen och orsaka allvarlig personskada och/eller dödsfall. Kontrollera misstänkta läckor genom att föra en pappbit över området och se om den blir missfärgad.
• Lossa aldrig hydraulanslutningar eller locket till hydraultanken när apparaten är igång.
• Om motorn överbelastas långvarigt utlöses övertemperaturskyddet och stänger av motorn. Stäng av apparaten, dra ut sladden och låt svalna 30 minuter till överhettningsskyddet återställs. Kontakta återförsäljaren om apparaten inte fungerar normalt när den har svalnat.
• Andra problem med hydraulsystem och/eller motor än de ovan beskrivna får endast hanteras av kvalificerad personal.
• Kontrollera regelbundet hydraulvätskenivån. Om kolven rör sig långsamt eller ojämnt kan hydraulvätskenivån vara för låg, eller det kan finnas luft i behållaren. Följ i så fall anvisningarna nedan.
• Kontrollera hydraulvätskans skick efter varje säsong och byt vid behov. Apparaten är försedd med hydraulvätskefilter, så hydraulvätskan behöver normalt bara bytas om apparatens ljudnivå ökar eller kolven rör sig ojämnt. Följ anvisningarna nedan.

• Byte av hydraulvätska samt avluftning.

• Lyft och palla hjulen cirka 5 cm över marken. Placera ett lämpligt kärl under avtappningspluggen.

• Skruva ut avtappningspluggen i tankens främre del och låt hydraulvätskan rinna ut i behållaren.
• Sätt tillbaka avtappningspluggen och dra åt.
• Fyll på ny hydraulvätska så att nivån ligger mellan den undre och övre nivåmarkeringen på mätstickan.
• Kör kolven hela vägen ut och in några gånger för att avlufta tanken.
• Kontrollera hydraulvätskenivån igen och fyll på vid behov. Sätt tillbaka och dra åt oljemätstickan.

OBS! Vid leverans är apparaten fylld med hydraulvätska 32 W AW Byt endast mot hydraulvätska av denna typ eller av motsvarande kvalitet. Blanda inte olika sorters hydraulvätska. Använd bara ren olja. Se till att föroreningar inte tränger in i hydraulsystemet.

Förvaring

OBS!

• Stäng av apparaten och dra ut sladden före förvaring.
• Låt apparaten svalna minst 5 minuter före förvaring.
• Skydda sladden från värme, olja och skarpa kanter.
• Förvara apparaten rent och torrt. Förvara inte apparaten utomhus, i fuktiga utrymmen eller i korrosiv miljö.
• Förvara apparaten oåtkomligt för barn.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.

SIKKERHETSANVISNINGER
